Акустический потолок: натяжной, подвесной

Разновидности полотен для натяжных акустических потолков

Для обустройства системы звукозащиты используются полотна, различающие диаметром перфорации. Этот критерий влияет на их эксплуатационные свойства. Широкое распространение получили три основных вида полотен для акустических потолков.

Микроперфорация. Диаметр отверстия составляет не более 0,1 мм, расстояние между ними не более 2 мм. На 1 квадрат площади поверхности приходится 250 тысяч отверстий. Микроперфорированная пленка для акустических натяжных потолков имеет толщину в 0,17 мм. Этот вариант идеален для оформления жилых помещений. Крошечные отверстия настолько малы, что не видны невооруженным глазом. Полотна предлагаются в огромном разнообразии цветов и оттенков, а при желании могут быть украшены фотопечатью. Качество звукопоглощения таково, что в использовании дополнительных защитных панелей нет необходимости. Такой потолок можно установить в комнате, где располагается домашний кинотеатр или в огромном холле, чтобы избежать громкого эха. В обычной городской квартире такой потолок поможет снизить уровень громких звуков там, где шумоизоляция других строительных и отделочных материалов оставляет желать лучшего.
Перфорация среднего диаметра. Отверстия имеют диаметр в 1 мм, а отстоят друг от друга на 9 или 15 мм. Такое полотно используют на больших площадях покрытия – в концертных и спортивных залах, в учреждениях и организациях с большими потолками. Это полотно дает возможность выводить конденсат, обеспечивает движение воздуха и некоторую звукоизоляцию помещений. Однако, для достижения хорошего эффекта требуется использование дополнительных звукоизоляционных панелей, возможностей одного полотна недостаточно.
Перфорация крупного диаметра. Размер этих отверстий составляет 1,8 мм, а расстояние между ними – 8 мм. На квадрат площади их помещается 25 тысяч. Крупноперфорированое полотно предназначено для оформления больших специализированных сооружений в местах значительного скопления людей. Это полотно обеспечивает пожарную безопасность, воздухообмен и небольшой уровень звукопоглощения, который может быть усилен дополнительными звукозащитными панелями.

Очевидно, что хорошую звукозащиту обеспечивает только микроперфорация, остальные виды полотен имеют несколько другую функцию, и лишь немного могут снизить интенсивность шума.

Тип перфорации

Не стоит думать, что все акустические потолки одинаковые.

Одно из основных отличий – метод нанесения перфорации.

Благодаря разным методикам достигается определенный эффект.

В продаже встречаются:

Полотно с микроперфорацией. Отверстия в них не более 0,1 миллиметра, а располагают их с интервалом в 2 мм. Именно они являются самыми распространенными. Толщина покрытия примерно 0,17 миллиметра – ее вполне достаточно, чтобы предотвратить образование эха в помещении и улучшить его акустические свойства.
Неравномерная перфорация используется реже. Отверстия ставятся ромбообразно: ширина девять миллиметров, а длина – десять. Толщина пленки аналогична предыдущему типу покрытия, но число дырочек меньше – всего пятнадцать тысяч. Благодаря этому полотно получается более плотным и меньше пропускает звук. А вот его акустические свойства снижаются – в помещении может немного фонить.
Золотая середина – потолки с уменьшенным количеством перфорации. Отверстия наносятся квадратом с шагом в восемь миллиметр. Итоговая плотность – около 25 000 дырочек. Покрытие хорошо удерживает звук, не пропуская его ни наружу, ни внутрь.

Выбирать этот параметр стоит в зависимости от своих потребностей. Рекомендуем вам проконсультироваться со строителями, которые подскажут оптимальный по технологическим характеристикам вариант.

Виды встраиваемых акустических систем

Колонка в потолке

Вся звуковоспроизводящая потолочная аппаратура изготовляется максимально приспособленной для быстрого монтажа, напоминая в этом отношении встраиваемые светильники. При этом важным моментом является тщательный расчет внутреннего объема, что напрямую влияет на качество звукового эффекта всей системы. Это породило наличие в продаже двух основных типов встраиваемой акустики – открытой и закрытой.

Открытая акустика

Комплектация открытой системы состоит из динамика, крепежной рамы, контактов для крепления звуковых кабелей и защитной решетки. Главным недостатком подобной аппаратуры считается отсутствие корпуса, роль которого в данном случае играет пустота над подвесным потолком, отличающаяся большим объемом и наличием резонанса. Чтобы хоть как-то улучшить общее звучание музыки, производителям приходится улучшать качество самих динамиков, изготовляя их из более дорогих материалов.

Еще один вариант – оформление потолочной ниши при помощи специального звукоизоляционного материала. Если речь идет о квартире, то такая трата финансов вполне окупится, ведь заодно можно обзавестись отличной шумовой защитой. Если применяются достаточно мощные колонки, то для воспроизведения музыки будет достаточно среднего уровня громкости, что сделает искажения от резонанса почти незаметными: в таком случае можно не проводить дополнительную звукоизоляцию. Чаще всего подобным образом оснащают такие помещения:

конференц-залы;
учебные аудитории;
комнаты ожидания.

Качественнее всего открытая акустика отображает голосовую информацию: для воспроизведения музыкальных композиций и звукового ряда к фильмам требуемое качество звука может быть достигнуто только при помощи дополнительного оснащения.

Акустические панели

Закрытая акустика

Функционирование аппаратуры закрытого типа построено на совершенное иных принципах, что по достоинству оценили истинные любители музыки. При этом довольно часто корпуса встраиваемых колонок имеют сложную форму, позволяющую более удобно вписываться в потолочное пространство. Несмотря на это, их объема вполне хватает для качественного воспроизведения музыкальных и речевых файлов. Особенно это удобно там, где из-за недостатка места опускать потолок на требуемые 15-20 см не представляется возможным. Чаще всего закрытой акустикой оснащают пресс-центры, где существуют определенные требования к качеству звучания звуковой информации: технические возможности закрытых акустических систем позволяют обеспечить достойный уровень трансляции происходящих докладов, выступлений, официальных заявлений, пресс-конференций и т.п.

Акустический потолок. Нужен ли и как выбрать

Мы не пишем про потолки для дома. Наша цель – это научить создавать пространство для жизни на рабочих местах в офисах, школах, торговых центрах и других общественных помещениях.

Главное, что надо понимать. Акустический потолок – это конструкция, обеспечивающая изменения и улучшения комфорта в помещении.

Из этого следует, что конструкция должна обеспечивать надежность и безопасность и при этом влиять на акустику.

Что необходимо знать при выборе несущей конструкции потолка читайте здесь

А вот нужен ли проекту акустический потолок, разберемся.

Функции потолка следуют из самого термина: создавать и улучшать звучание в помещении, соответствовать дизайн проекту и создавать эстетическое пространство, скрывать потолочные коммуникации.

Решение проблем с акустикой. Способы улучшения звуковой среды с помощью потолочного пространства

без применения на потолке потолочных конструкций.
С помощью натяжных потолков
С помощью подвесных потолков

Просто потолок. Отсутствие потолочных конструкций

Как обычно выглядит оформление потолка в традиционном понимании. Поверхность выравнивается штукатуркой. Возможна покраска в нужный цвет.

Фото с Pinterest

Решение проблем с акустикой в данном варианте – это наполнение пространства интерьерными элементами: шкафами, мягкой мебелью, текстильное наполнение интерьера.

В результате получаем пространство, наполненное предметами интерьера, но не всегда оно приводит к решению вопроса с акустикой.

Где применять данный метод: небольшие помещения площадью до 20 м2, ровное потолочное перекрытие, отсутствие потолочных коммуникаций, дизайн проект в стиле лофт.

Натяжные потолки и акустика

Тут всё просто. Рекомендуемая площадь одного полотна не более 20-30 м2. В остальных случаях – это многоуровневая конструкция.

Фото с Pinterest

С акустикой в этом варианте не всё просто. Для изменения акустических характеристик в помещении под натяжной потолок необходимо сооружать конструкцию для укладки звукоизоляционных плит (маты из минерального волокна).

Из этого следует, что натяжной потолок в больших помещениях трудоёмкий процесс, который без дополнительных работ и затрат не решает вопрос с акустикой. Акустический комфорт будет создаваться за счет наполнения интерьера.

Где применяется: небольшие помещения, кабинеты.

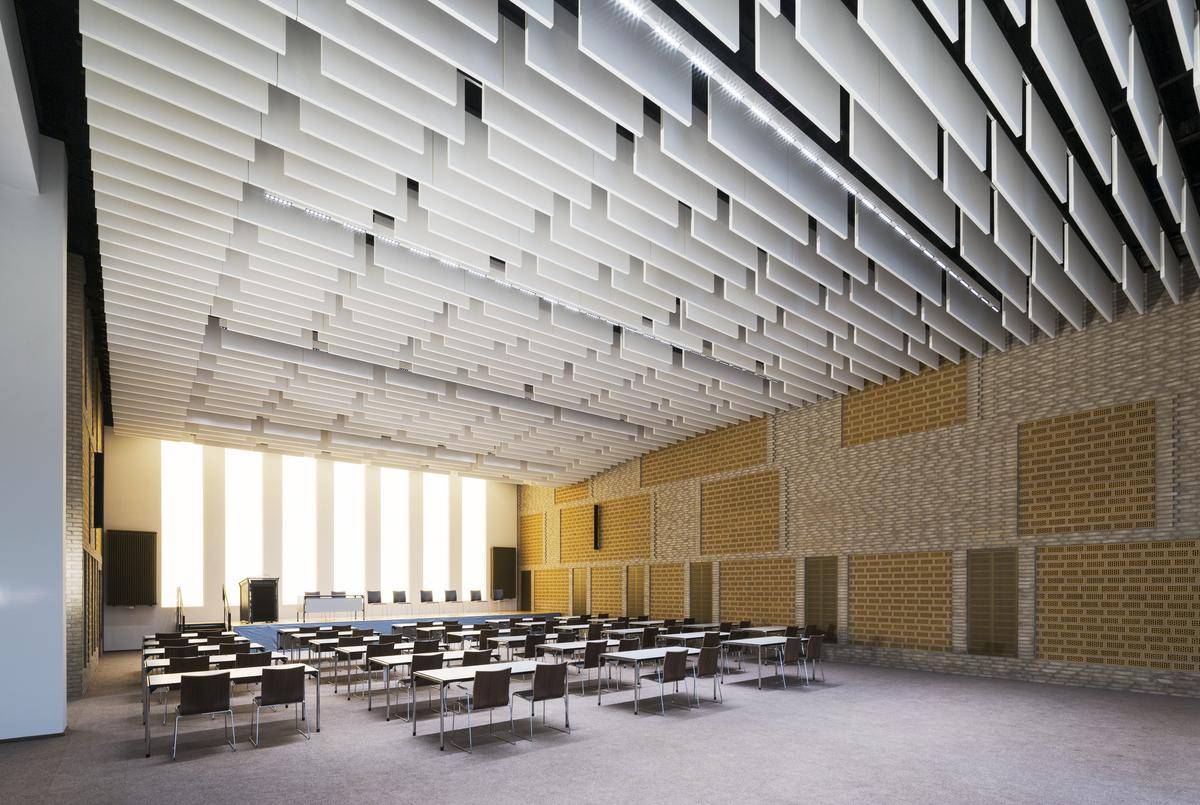

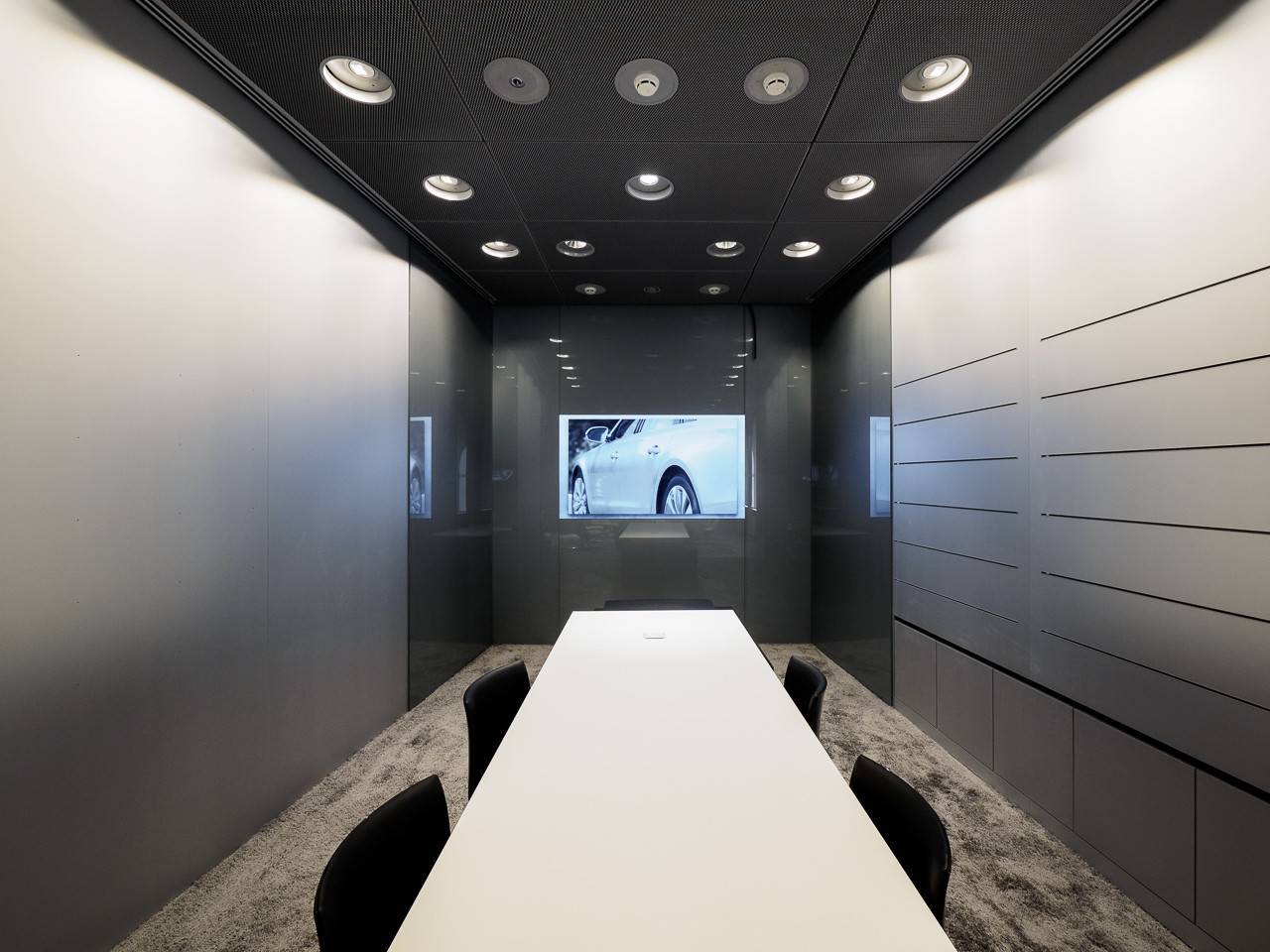

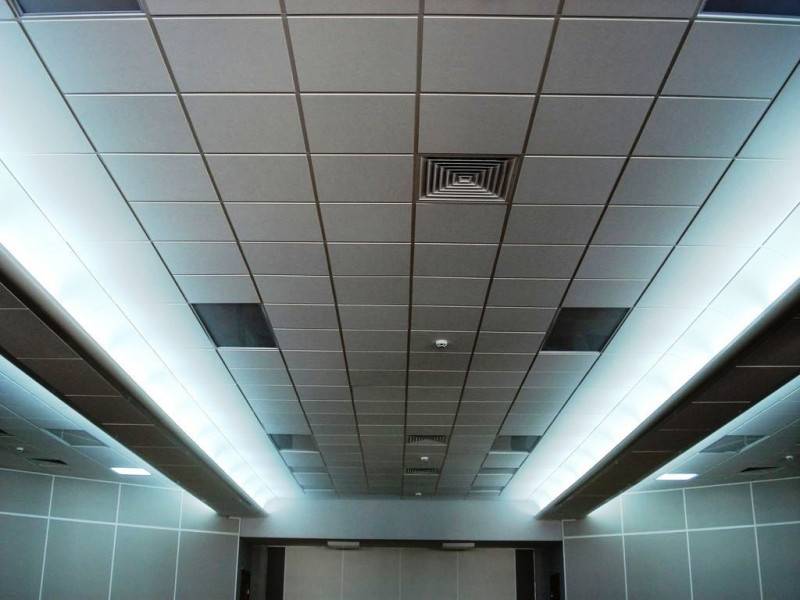

Подвесной потолок. Акустика в деле

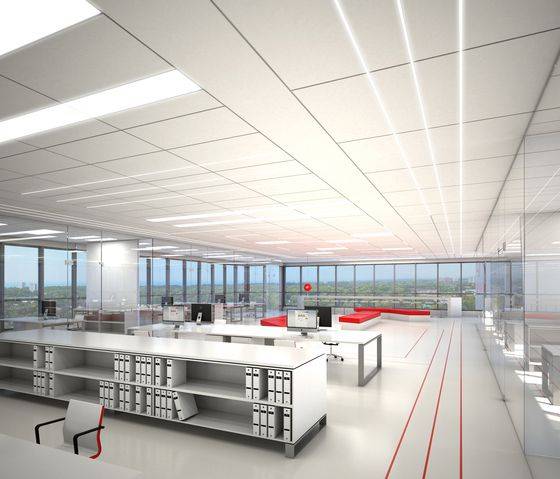

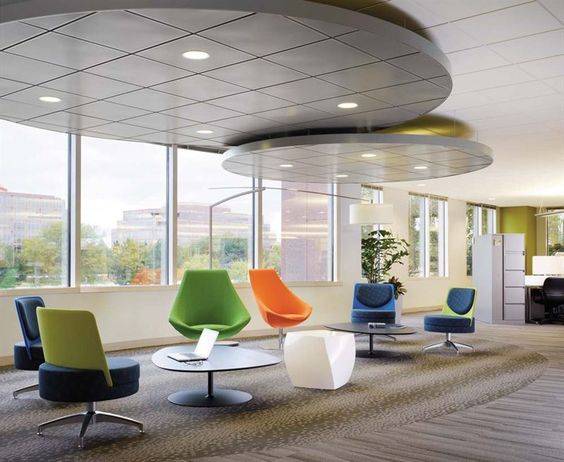

Конструкция подвесной системы и потолочных плит уже является акустической системой. Основные функции подвесного потолка – скрыть погрешности потолочного перекрытия и создать акустический комфорт, т.е улучшить качество восприятия и разборчивости речи.

Фото с Pinterest

Акустический подвесной потолок разрабатывается производителями специально с характеристиками, учитывая которые можно повысить качество, уровень и стоимость помещения.

Применение: любые помещения по размеру, конфигурации, функциональному назначению. В результате получаете акустический потолок с возможностью регулировать качество звука, выбирать под дизайн проект, с быстрым монтажом и свободным доступом в межпотолочное пространство.

Делаем вывод:

	Без потолочных конструкций	Натяжные потолки	Подвесные потолки
Подготовительные работы	+	—	—
дизайн	+	+	+
Возможность частичной замены	—	—	+
Быстрый монтаж	—	—	+
Дополнительный акустический слой или конструкция	—	+	—
Как создается акустический комфорт	Требуется наполнение интерьера	Требуется наполнение интерьера Дополнительный акустический барьер	Акустический потолок
Размер помещения	<=20 м2	<=20-30 м2	любой

Как и почему появились потолочные звуковые системы

История потолочных акустических систем не очень продолжительна. Как известно, любители музыки ранее использовали звуковые колонки классического типа, устанавливая их на полу или на полках. Однако со временем появилась совершенно новая потолочная разработка, чему способствовали современные тенденции в оформлении интерьеров: в частности, это касается появления гипсокартонных и других подвесных потолков. Наличествующие ниши между подвесной поверхностью и основным перекрытием стали использоваться не только для маскировки различных коммуникаций, но и для монтажа различных встраиваемых приборов, таких как светильники или колонки.

Достоинства потолочных акустических систем

Данный подход к размещению колонок позволяет максимально экономно использовать пространство комнаты, избегая его излишнего загромождения. Особенно часто таким образом оснащаются домашние кинотеатры, где простор ценится больше всего: стены в таком случае остаются свободными, а сооружение специальных подиумов или подставок не потребуется. Если все сделать технически правильно, качество звучания любых звуковых файлов будет сопоставим с характеристиками концертного зала. Для любителей объемного звучание предлагаются специализированные звуковые системы с использованием схемы 5:1, создающие бесподобные эффекты.

Разновидности акустических потолков

По принципу монтажа, потолочные системы делятся на:

Подвесные. Из—за прочности и тяжести, такие конструкции невозможно приклеить, поэтому они монтируются с помощью металлического каркаса. Крепится каркас к плитам перекрытий с помощью подвесов и стальных дюбелей. К преимуществам подвесных конструкций стоит отнести широкий модельный ряд, разнообразие цветов и текстур. Чтобы повысить звукоизоляционные качества потолка под металлическим профилем, необходимо расположить минеральные маты Акустик Баттс или Шуманет.
Натяжные. Такие полотна производятся из ПВХ пленки. Их монтаж проводится в два этапа: установка каркаса и минеральных плит и крепеж багета и полотна. Такие конструкции монтируются алюминиевым или пластиковым багетом, который крепится к стенам по всему периметру помещения.
Клеевые. Такие конструкции отличаются оперативными сроками монтажа, малым весом. Они практически не забирают свободного пространства, так как съедают всего от 2 и до 5 см высоты помещения. Изготавливаются такие потолки из вспененных материалов. Эти гладкие панели, толщиной всего лишь 2-3 см., имеют открытые поры, которые прекрасно поглощают шумы. Единственное, у таких систем небогатый выбор цветовой гаммы. Производители выпускают продукцию в сером или темно—сером цвете. Хотя дизайнеры окрашивают их в любые цвета и даже наносят интересные рисунки и орнаменты.
Бесшовные. Его каркас собирается из П-образных профилей. При небольших размерах комнат, при монтаже профилей можно обойтись даже без потолочных подвесов. Благодаря такой конструкции, потолки менее подвержены деформациям и усадке. Для бескаркасных конструкций лучше всего применять перфорированные тонкие листы гипсокартона. Под них укладывается каменная вата высокой плотности Rockfon.

Устройство шумопоглащающих подвесных потолков

Маты звукоизолятора закрепленные «грибками»

Самый простой способ огородить потолок от постороннего шума, это установить подвесной акустический потолок из гипсокартона. Такой материал сам по себе является хорошим звукоизолятором, однако, чтобы повысить его эффективность в металлический каркас подвесной системы закладывают маты из минеральной или базальтовой ваты.

Так же можно применить в пространстве за подвесным потолком и стекловату, в любом случае эти материалы надежно заблокируют посторонние шумы.

Если планируется установить натяжной потолок, то и в этом случае разумно применить плиты, изготовленные из базальтового волокна или пенополиуретана. Их фиксируют к существующей основе подвесного потолка специальными пластиковыми «грибками». В среднем идет 5 шт. на одну плиту.

После того, как акустические потолочные плиты уложены, производят натягивание потолочного полотна на закрепленный к стенам багет. В качестве потолочного полотна рекомендуется применять материалы с микроперфорацией. Она позволит «дышать» звукоизоляционному слою и не позволит накапливаться водяным парам в изоляторе.

Потолки ЭКОФОН

Чтобы максимально сохранить пространство помещения после установки натяжных потолков можно наклеить на перекрытие плиты из пробкового дерева. Потолочные акустические панели клеят стык в стык на заранее подготовленную поверхность специальным клеем. Такие плитки обладают малой звукопроницаемостью при толщине всего в 5 мм. Такие варианты звукоизоляции можно применять и для реечных и кассетных потолков.

Звукоизоляционные потолки ARMSTRONG

Акустические потолки Армстронг представляют собой легкий каркас из алюминиевого сплава, в который монтируются звукопоглощающие панели. Они изготавливаются из минерального волокна и имеют пористую структуру. С лицевой стороны панели покрывают декоративным слоем – это стандарт технологии подвесного потолка Армстронг.

Плиты часто имеют размет 600 х 600 мм и толщину всего 1.5-2см. Акустические панели для потолка имеют коэффициент звукопоглощения 35 ДБ, что позволяет полностью защитить потолок от проникновения посторонних шумов. Малый вес плиты значительно облегчает их установку в подвесной каркас.

https://youtube.com/watch?v=txBWuCAMmjA

Потолки Армстронг акустические стоят в одном ряду с другими известными шумоизолирующими потолками. Примером может служить потолок ЭКОФОН. Звукоизоляционные панели такой системы изготовлены из стекловаты и имеют замечательную влагостойкость и низкую звукопроницаемость.

Плиты могут монтироваться как на открытые, полуоткрытые и закрытые крепежи для подвесного потолка или системы. При этом такой потолок обладает высокой теплоизоляцией. Особой популярностью пользуются подвесные акустические потолки датской фирмы Роквэл (Rockwool). В качестве материала для акустических панелей потолка РОКФОН используется базальтовая вата.

Заключение

Для того чтобы обеспечить уют и комфорт любого помещения необходимо не только разработать удобный и красивый дизайн, но и защититься от внешних раздражителей. Возможно, эта статья поможет определить, какой акустический потолок Вам подойдет.

Характеристика натяжных потолков

Функцию звукоизолятора осуществляется любым натяжным потолком, поскольку он является своего рода резонирующей мембраной.

Однако в ходе продолжительных разработок появились новые акустические подвесные потолки, такие как:

Сlipso – акустическая конструкция из микроперфорационного полотна, закрепляемого по всему помещению багетом со сложным сечением. Отличием потолка является наличие звукопоглощающих плит «Шуманет БМ», монтируемых под натяжным полотном. За счет такого слоя помещение полностью изолируется от постороннего шума, эха.
Черутти – натяжной потолок из многослойного полотна. Звукоизоляцию натяжного потолка обеспечивает вспененный полимер, закрепленный на обратной стороне.

Таким образом, создание уютного и комфортного для пребывания помещения зависит от множества факторов, включая хорошую звукоизоляцию, выполнение которой возможно при помощи акустических потолков.

Акустические покрытия Армстронг

Наибольшей популярностью пользуются акустические подвесные потолки Армстронг. Их производит компания с таким же названием. Эти системы используются в помещениях торговых, лечебных, общественных и офисных учреждений.

Вся конструкция собирается из следующих комплектующих:

для сборки несущего каркаса используются профили Т-образного сечения и уголки с оцинкованным покрытием;
вся несущая конструкция крепится к базовой поверхности на регулируемых подвесах;
в ячейки каркаса укладываются перфорированные плитки размером 60х60 и 120х60 см.

Благодаря подвесам потолок монтируется на значительном расстоянии от базовой поверхности. В запотолочном пространстве прокладывают инженерные коммуникации, устанавливают встроенное освещение. За счет регулировки высоты подвесов вся конструкция легко выравнивается в горизонтальной плоскости.

Для изготовления панелей используются минеральные волокна, например, базальтовая вата или стекловолокно, а также смесь минеральных компонентов и целлюлозы. Покрытие обладает улучшенными звукоизоляционными характеристиками благодаря наличию микроскопической перфорации.

Плюсы шумопоглощающих покрытий Армстронг:

Потолок хорошо защищает от шума, он достаточно долговечный и красивый

При необходимости его можно полностью разобрать и собрать в новом помещении. Простой и быстрый монтаж позволит провести все работы без помощи профессионалов. Стоимость такого потолка ниже, чем у перфорированных натяжных полотнищ. Покрытие не требует финишной отделки. Потолок можно ремонтировать локально, то есть при необходимости одну или несколько плиток можно снять и заменить новыми. Если в запотолочном пространстве установлены инженерные коммуникации, то покрытие позволяет проводить осмотр, ремонт или замену проложенных сетей

Вся конструкция достаточно легкая, что важно для построек с ветхими перекрытиями

Устройство шумопоглащающих подвесных потолков

Маты звукоизолятора закрепленные «грибками»

Потолки ЭКОФОН

Звукоизоляционные системы Ecophon

Звукоизоляция потолка плитами может выполняться с использованием акустических систем Экофон. Покрытие производит известная шведская фирма. Акустические потолочные панели крепятся на несущий каркас, который собирается из профилей Т-образного сечения.

По конструктивным особенностям все потолки Ecophon делятся на несколько разновидностей:

конструкции открытого типа;
полузакрытого;
закрытого.

Многослойные панели Ecophon изготавливают по технологии горячего прессования. Стекловолокно служит основой плиты. Благодаря этому пластичная масса синтетических волокон соединяется в прочное покрытие. Полученные плиты отличаются устойчивостью к горению и повышенной влажности.

Благодаря усилению верхнего слоя армирующей сеткой на текстильной основе панели устойчивы к механическим воздействиям. В качестве декоративного покрытия используется окрашивание. В продаже представлены панели двух типоразмеров: 60х60 см и 60х120 см. Толщина плит находится в пределах 15-40 мм.

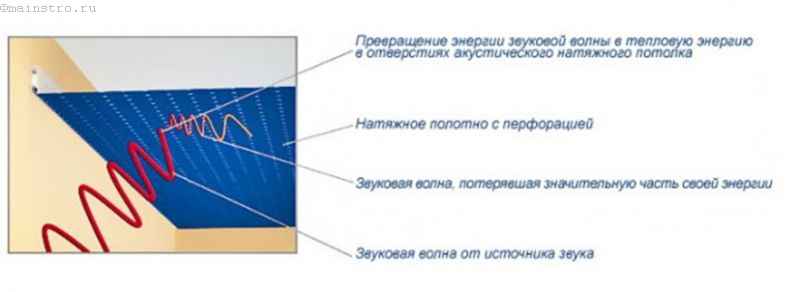

Что такое акустический натяжной потолок и как он работает?

Но если вы не хотите тратить время и деньги на проведение шумоизоляции потолка, а сразу готовы сделать его из шумопоглащающего полотна, то это возможно. Такие акустические полотна отличаются на фоне других даже внешним видом – перфорированной поверхностью. Такие отверстия превращают материал в звукопоглощающую мембрану, которая задерживает до 90% шума, а установка натяжных потолков из акустического полотна ничем не отличается от обычного монтажа.

Эффективность поглощения этого материала бывает разной и зависит от расстояния между отверстиями и их диаметром, расстояния между натяжным и черновым потолком. Поэтому для каждой комнаты подбирается особая перфорированная пленка.

Таблица 2. Характеристика типов перфорированных полотен для натяжных потолков
Тип	Толщина пленки, мм	D отверстия, мм	Расстояние между отверстиями, мм	Число отверстий на 1м2 ,тысяч
а	b
Первый	0,17	0,1	2	250
Второй	1,3	9	15	15
Третий	1,8	8	25

В помещении с повышенной акустикой желательна установка акустических панелей, а расстояние от плиты перекрытия до полотна натяжного потолка стоит увеличить (от +10см). Для кинотеатров, бассейнов или торговых центров проблема повышенного уровня шума знакома, но натяжные потолки должны иметь возможность спрятать под слоем пленки все коммуникации. Перфорированные полотна с повышенной звукоизоляцией циркулируют через отверстия большого диаметра воздух,н а при включении системы пожарного тушения, пропустят через эти отверстия воду.

Установка натяжных потолков из обычных полотен всегда связана с т.н. движением потолка (вздутие или провисание), что объясняется движением воздуха в пространстве между черновым потолком и пленкой. Перфорация материала решает эту задачу, поэтому именно такой материал пригоден для бассейнов или спортивных центров. Другая сторона акустических полотен – они улучшают акустику из-за того, что вода лучше отражает звук, поэтому для полотен 2 и 3 типа необходимо устанавливать специальные панели.

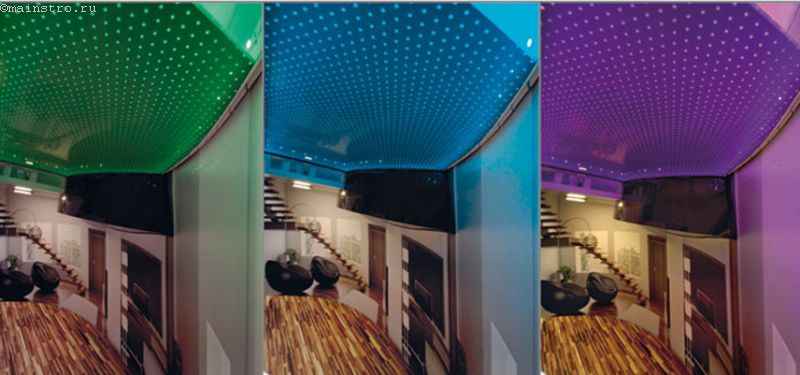

Освещение с такими натяжными потолками смотрится необычно, открывая новые горизонты дизайна. Чтобы источник света был полностью незаметен через полотно с большим диаметром отверстий, под него укрепят рассеивающую пленку.

Акустические потолочные панели
