Что такое американка в сантехнике? Много таблиц и Фото

Применяемые виды американки

Во время устройства сантехники и труб для разных целей приходится сталкиваться с множеством разветвлений. Специально для этого разработано соединение американка. Что это такое за устройство и какой у него тип, можно понять исходя его из назначения. Например, для соединения труб радиатора или унитаза используются угловые и комбинированные муфты. Для разных целей используется множество видов фитингов, так как скрепление должно быть не только качественным и герметичным, но и иметь приемлемый внешний вид.

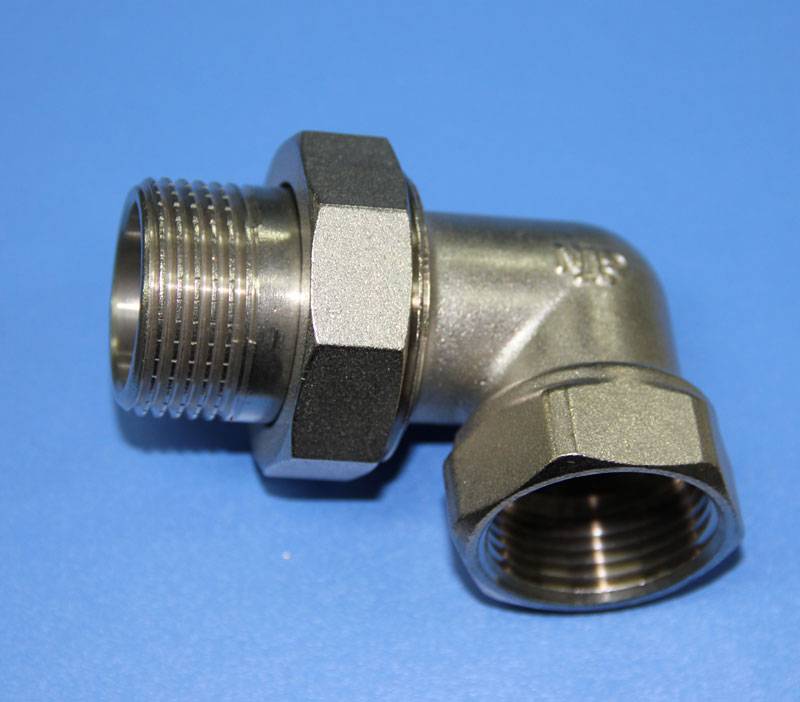

Угловой тип

До введения соединительных фитингов для углового соединения, в основном, применялась сварка переходников. Сейчас это не обязательно – гораздо удобнее установить муфту. Американки выпускаются с различными параметрами размера и степени изгиба. В продаже можно найти угловые соединения от 45? до 135?.

С таким разнообразием фитингов соединить стыки можно плавно и без дополнительного вмешательства. Накидная гайка на американке обеспечит плотность прилегания и достаточное давление на внутренние прокладки. Такое соединение удобно как при установке, так и при разборке магистрали.

Угловой фитинг Источник vseinstrumenti.ru

Комбинированный тип

Он распространён при соединении прямых участков и позволяет монтировать различные трубы из металла ПВХ. Качество и герметичность стыков обеспечивается на протяжении всего функционирования трубопровода.

Шаровые краны

Данный тип муфты пришёл на смену сгонам, которые уступают в качестве, хоть и обходятся дешевле. Шаровой кран состоит из нержавеющей стали с вставками из латуни и сохраняется от большинства видов коррозии. Устанавливается просто и надёжно, отсутствие внутренних прокладок исключает поломку и быстрое истирание фитинга. В основном, краны по американскому стандарту устанавливают при монтаже сливных бачков и на стыке магистрали у входа в здание.

Критерии выбора

Чтобы правильно подобрать кран для существующей отопительной, водопроводной, газопроводной и так далее системы, необходимо определить:

• его разновидность;
• технические параметры запорной арматуры;
• производителя фитинга, от которого зависит качество и срок использования устройства.

Виды шаровых кранов со сгоном

Произвести классификацию шаровых кранов-американок можно по следующим признакам:

1. в зависимости от конструкции места установки различают:

• прямой – монтаж производится на прямом участке трубопроводной системы (рисунок выше);
• угловой – устанавливается при необходимости поворота трубопровода на 90°;

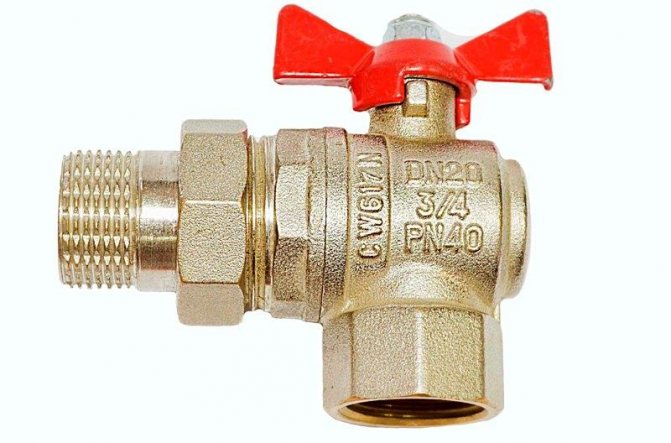

Шаровой угловой кран со сгоном

1. в зависимости от вида ручки, приводящей в движение запорный элемент, выделяют:

• с ручкой бабочка;
• с ручкой в виде рычага;

Виды изделий в зависимости от типа ручки управления

На бытовых трубопроводах небольшого диаметра преимущественно устанавливаются краны с ручкой бабочка, так как устройства отличаются компактностью и более эстетичным видом. На промышленных магистралях монтируются изделия с рычажной ручкой, так как именно такой тип позволяет быстро перекрыть трубу большого размера в случае чрезвычайной ситуации.

1. в зависимости от типа крепления выделяют:

• с цилиндрическим (плоским) креплением. В данной ситуации герметичность соединения достигается за счет монтажа резиной прокладки и дополнительного уплотнения ФУМ-лентой (льняной нитью и так далее);
• с конусным креплением. Данный муфтовый кран обеспечивает герметизацию без прокладки. Однако для максимального результата при монтаже устройства все-таки требуется использование какого-либо уплотнительного материала.

Разновидности крепление кранов со сгоном

Определение технических параметров

Полнопроходной кран-американка также подбирается по техническим параметрам. Существенное значение имеют:

1. предназначение. Производителями выпускаются изделия, предназначенные для газоснабжения, холодного и горячего водоснабжения, отопительной системы. Все краны отличаются по показателям давления и максимальной температуры проходящей среды;

Начинающие работники могут различать краны по цвету установленной ручки. Например, для систем горячего водоснабжения изготавливаются фитинги с красной ручкой, а для холодного водоснабжения – с синей ручкой.

Краны со сгоном для холодной и горячей воды

1. условный проход (диаметр крана), который должен соответствовать диаметру труб;
2. вид, шаг и длина резьбового соединения. Различают краны с правой, левой, наружной и внутренней резьбой и шагом 1/2 , 3/4 и 1 дюйм.

Выбор производителя

На заключительном этапе важно подобрать производителя запорной арматуры, так как именно от этого фактора зависят такие показатели, как надежность и долговечность устройства. Специалисты рекомендуют приобретать краны, изготовленные следующими компаниями:

Специалисты рекомендуют приобретать краны, изготовленные следующими компаниями:

Специалисты рекомендуют приобретать краны, изготовленные следующими компаниями:

• Bugatti (Италия). Производители используют только качественные материалы, ведут постоянный контроль на всех стадиях производства, постоянно совершенствуют конструкцию арматуры в зависимости от предпочтений потребителя. Средняя стоимость крана со сгоном составляет 850 рублей;
• Valtec (совместное производство России и Италии). Наиболее существенным преимуществом является невысокая стоимость запорной арматуры, в среднем 300 рублей, при нормальном качестве выпускаемой продукции;
• Itap (Италия). Продукция отличается разнообразием моделей, высоким качеством и приемлемой стоимостью, 350 – 400 рублей.

Что собой представляет американка

Американкой называют элемент соединения, который представляет собой разъемную гайку, снабженную резьбой для сочленения двух труб. В конструкцию американки входят два фитинга, прокладка, и накидная гайка.

Иными словами, американку можно назвать резьбовой муфтой, хотя существует на сегодняшний день множество видов изделия.

Американкой считается любой кран, с одной стороны которого имеется резьбовая нарезка, а с другой — накидная гайка.

Рекомендуем ознакомиться: Как правильно выбрать и установить трехходовой регулирующий клапан для теплого пола

Например, к американкам относится шаровой кран, который оснащен двумя видами ручек: один из них — это бабочка, а второй представляет собой рычаг. Первая применяется для труб небольшого диаметра, а вторая для кранов с большим сечением.

Принцип американки используется в любых смесителях, которые соединяются воедино при помощи такой накидной гайки.

Применение соединений типа американка не только предельно упрощает монтаж, но и значительно ускоряет процесс соединения труб.

Например, это незаменимый соединительный элемент для сочленения крана и монолитной разводки, когда недопустимо вращение труб, или соединение плотно примыкает к стене, что само по себе делает невозможным применение уголков. В этих случаях американка приходит на помощь. Этот элемент позволяет соединить трубы с помощью простого вращения гайки.

Преимущества

Американка применяется в системах холодного, горячего и теплоснабжения благодаря своим преимуществам:

• посредством американки стыкуют как жесткие, так и мягкие компоненты трубопроводов;
• соединение труб с помощью американки возможно как под углом, так и прямым способом;
• монтаж – не требует усилий и занимает мало времени;
• демонтаж проводится без использования специального инструмента;
• соединение не требует вращения труб;
• не требуется при монтаже учитывать направление движения жидкости в системе.

Внешняя поверхность соединения американка покрыта гальванической оболочкой, выполняющей двойную роль: защиту от коррозии и механических повреждений, и обеспечение эстетического вида.

Виды американок

Видовое разнообразие американок обусловлено применение разных материалов для изготовления конструкции. Наличие деталей под все ходовые размеры позволяют использовать американку для различных диаметров труб, а типы крепления дают возможность соединять даже те трубы, которые имеют небольшие отклонения осей.

Рекомендуем ознакомиться: Клапан предохранительный для сброса избыточного давления в трубопроводной системе

Большой выбор различных видов американок позволяет использовать их для соединения различных видов труб.

Классификация по материалам

На рынке встречается не только стальной вид изделия, но также чугунные (черновые и оцинкованные американки), латунные (хромированные, никелированные или без покрытия), металлопластиковые американки (комбинированные изделия из полипропилена и нержавеющей стали).

По типу резьбы

В зависимости от резьбы различают три вида, в которых используется или наружная или внутренняя резьба, или наружно-внутренняя:

• муфта-муфта,
• резьба-резьба,
• муфта-резьба.

Для соединения под сварку есть варианты американок безрезьбовых.

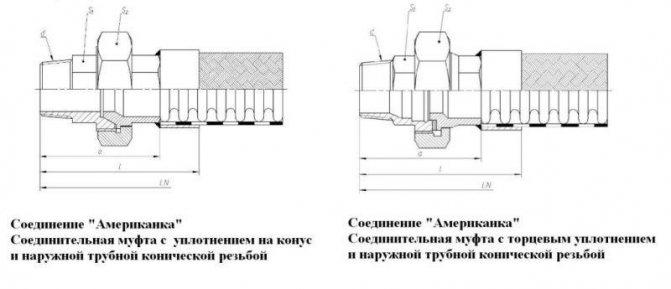

По типу крепления

Существует два типа крепления:

• Конусное крепление. Данный вид изготовлен из конусообразных резьбовых фитингов. В данной конструкции прокладки не использую ввиду ненадобности, однако при монтаже специалисты советуют использовать ФУМ ленту для большей надежности. Рекомендуется для терморегуляторов в системах отопления, полотенцесушителей, как более надежное соединение для режима работы в условиях перепада температур.
• Цилиндровое или плоское крепление. Самый распространенный и широко применяемый вид соединительного элемента, требует применение прокладки для герметизации.

Для монтажа прямых и перпендикулярных конструкций существуют прямые и угловые типы соединений американка.

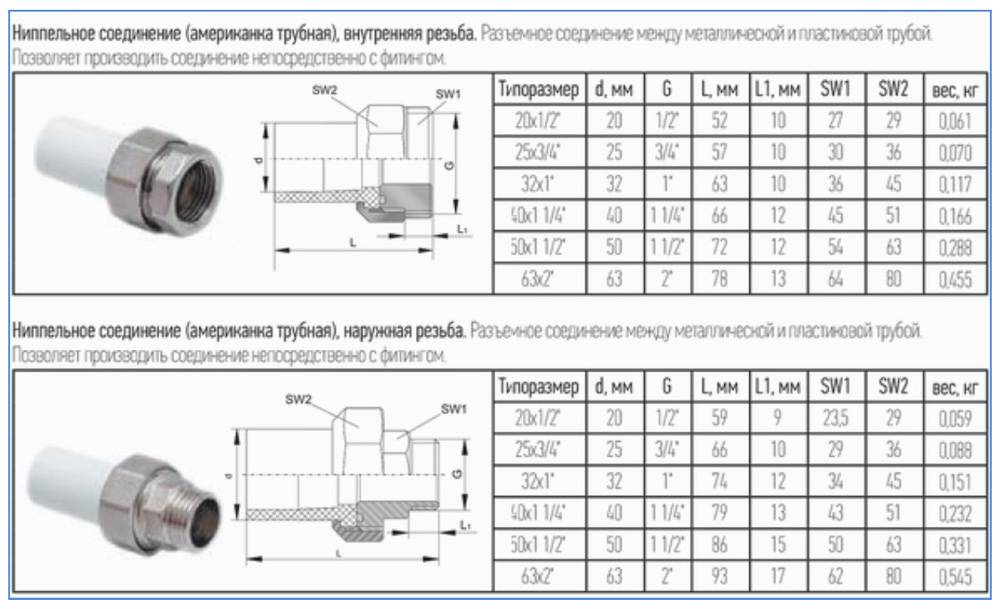

Таблица размеров

Что такое опрессовка системы отопления

Виды резьбовых соединений и из чего изготавливают соединение американка

Резьба на американке бывает конической или цилиндрической. Еще может быть различие в видах штуцерных соединений. Поверхность штуцера может быть конической или плоской.

Преимущества конического уплотнения:

• Уплотнение получится долговечным и надежным, если пользоваться принципом метал на метал без каких-либо дополнительных материалов;
• Однородный по химическому и физическому составу материал является стойким к температурным перепадам и влиянию химических веществ;
• может применяться при небольших отклонениях соединяемых труб по оси не более пяти градусов, не теряя герметичность.

Чтобы достигались эти преимущества нужна точность в изготовлении соединительных деталей. В ситуации плоского уплотнения этим можно немного пренебречь. Здесь пользуются плоской тефлоновой прокладкой-кольцом. Гайка американка может быть использована не один раз, достаточным будет только замена старой прокладки, что может помочь уберечься от покупки новой сантехники.

Для изготовления соединений могут использоваться нержавеющая сталь, латунь, хром, никель, чугун, сочетание металлов. Использование этих материалов может быть отдельно и в сплаве. Наиболее прочной будет конструкция, выполненная с элементами из нержавеющей стали. Однако, специалисты отдают предпочтения хромированным деталям, так как американка из этого материала характеризуется высоким уровнем качества и пластичности. К тому же армированная конструкция не нуждается в использовании прокладки.

Металл и полипропилен в конструкции обеспечат высокую герметичность.

Соединение американка может быть изготовлено с использованием разнообразных марок нержавеющей стали. В основном это такие марки, как AISI304, AISI316, AISI321.

Наружное покрытие американки никелевое гальваническое, что защищает ее от коррозийных образований и способствует повышению сопротивляемости механического износа. Это покрытие еще и декоративная отделка.

Муфта американка

Муфта является разновидностью фитингов, применяется при соединениях двух труб или при для перехода трубы с одним диаметром на трубу с другим.

Муфта американка это такая же муфта, с одной стороны крепко прикрученная или приваренная, а с другой представляет собой разборное соединение американки.

Кран американка

В настоящий момент наиболее удачливый и распространенный элемент запорной арматуры это шаровой кран. Есть большое разнообразие видов шарового крана, например, декоративные, специальные, имеющий внутреннюю и наружнюю резьбу только с одной стороны, шаровой кран американка и т. п.

Вообще, кран американка позволяет решить одну важную проблему при монтаже сантехники, является заменой стандартному сантехническому сгону, который состоит из таких элементов, как длинная резьба, муфта, контргайка, отвесная резьба. Он помогает упростить задачу и несколькими оборотами гаечного ключа стянуть сам кран и его американку.

Также кран американка используется для монтажа отопительных радиаторов. Батарея, присоединенная с двух сторон краном американкой, становится легко съемной. Плюсом еще здесь является то, что подача воды может быть отрегулирована руками, и как следствие температура отопительного радиатора при эксплуатации.

Если сравнивать с кранами из пластика, кран американка способен выдерживать более высокую рабочую температуру, но они не рассчитаны на экстремальную температуру.

Американка угловая является просто необходимым элементом, что бы не пришлось нагораживать множество соединений.

Как и любой шаровой кран, кран американка различается по типу ручки:

• тип Бабочки;
• тип Рычага .

Бабочка ставится, как правило, на краны с маленьким сечением, т. к. такие краны требуют небольшого усилия при повороте. А ручка-рычаг используется для кранов, имеющих большое сечение, где требуется приложить больше усилий для поворота.

При любых сантехнических работах важнейшим показателем выступает надежное соединение. Очень важным является обеспечение водоснабжения герметичностью. Для этого применяют различные гайки, фитинги, прокладки и т. д. Однако по статистике средство, создающее наиболее качественную и эффективную герметичность соединения, это сантехника американка.https://www.youtube.com/embed/P8fTP4oXzkE

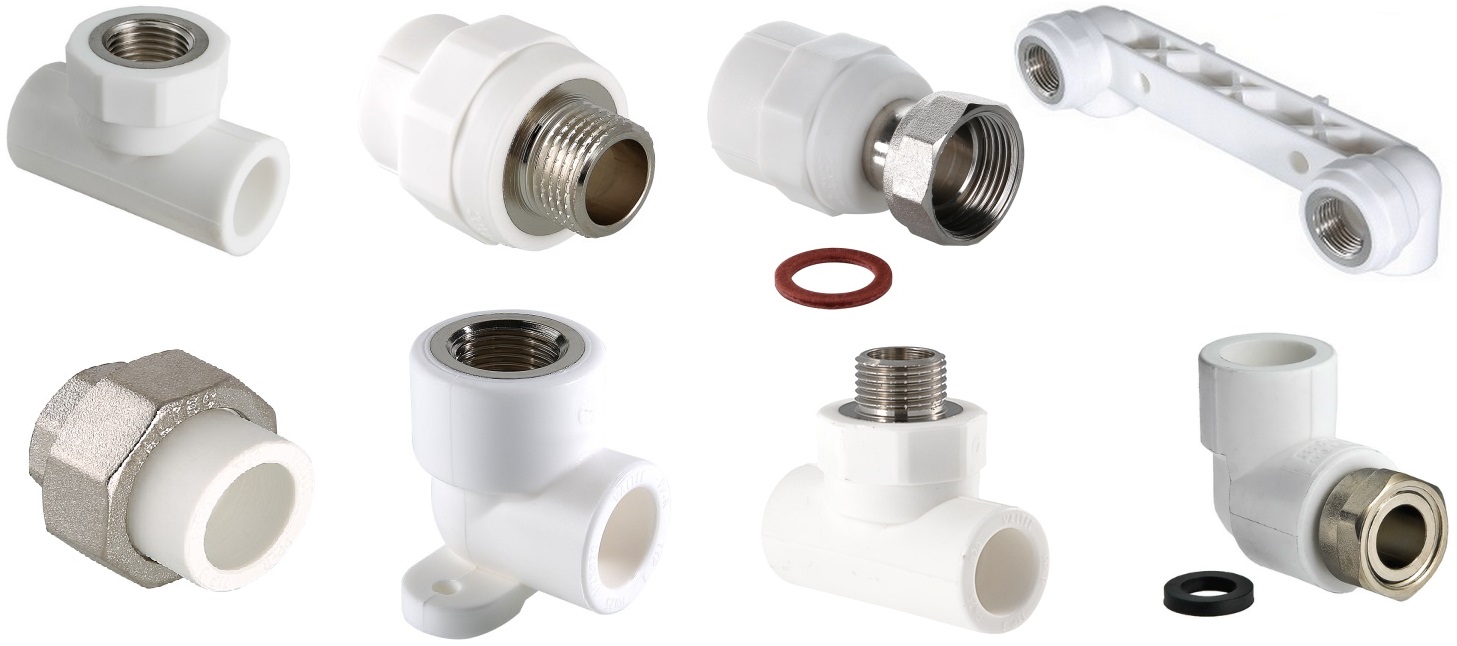

Американка для полипропиленовых труб – виды

Конструкции американок для полипропиленовых труб можно разбить на две большие группы:

Комбинированные. Так как любая американка состоит из двух деталей – муфты с выступом и резьбовой гайки, то для ПП-труб, соединяемых методом пайки, актуален бюджетный вариант из полимера и металла. Внутренняя муфта в таких деталях сделана из полипропилена, а наружная резьбовая гайка из латуни.

Металлические. В данной конструкции муфта фитинга вместе с накидной гайкой выполнены из латуни и запаяны в полипропиленовый трубный отрезок. В отличие от комбинированного типа, данная разновидность имеет более высокие прочностные параметры и соответственно стоит дороже.

По форме бывают следующие виды американок:

• Прямые типа соединительных муфт.
• Угловые под 45 и 90 градусов.
• Тройниковые и крестообразные, позволяющие подключать к магистрали боковые ответвления.
• Переходные с больших диаметров на меньшие и наоборот.

В американках для бытовых целей используется цилиндрическая резьба, для обеспечения более прочного и надежного соединения в ответственных узлах применяется коническая резьбовая нарезка.

В зависимости от условий эксплуатации, муфтовое соединение оснащается резиновыми, силиконовыми, полиуретановыми или термостойкими паронитовыми, фторопластовыми прокладками.

Рис. 4 Полипропиленовые шаровые краны с американкой, прямой и угловой

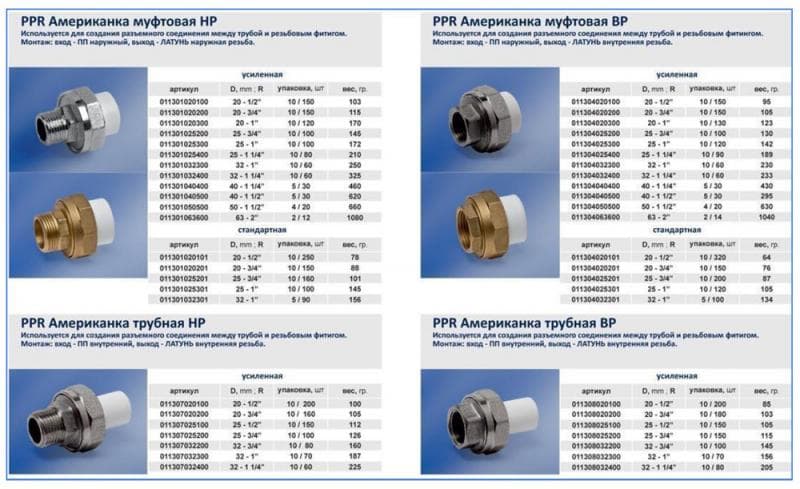

Рис. 5 Разновидности и технические характеристики популярных американок

Угловое соединение

Применяется на стыках участков трубопровода под определенным углом. Если раньше в систему вваривались переходники, то сейчас эта необходимость отпала. Угловые американки имеют различные диаметры и степень изгиба. В продаже имеются изделия, изогнутые под углом 45?, 60?, 90? и 135?.

Главным достоинством таких фитингов является то, что переход одного направления в другое осуществляется плавно. Соединение с накидной гайкой обеспечивает плотность прилегания стыков, оптимальное давление на резиновые прокладки. В любой момент имеется возможность снять фитинг для ревизии или прочистки магистрали.

Муфта

Муфта комбинированная разъемная применяется для соединения прямолинейных участков магистрали. Американская дюймовая резьба позволяет проводить стыковку труб из ПВХ, цветного и черного металла.

Несмотря на простое с виду устройство, эти фитинги способны обеспечивать герметичность стыков на протяжении всего периода эксплуатации системы. Несомненным плюсом применения муфты является возможность ее раскручивания и удаления. Изделие многоразовое, может использоваться многократно без потери качественных характеристик.

Краны

Шаровые краны стали успешной и достойной заменой сгонам, которые применялись раньше повсеместно. Установка крана американка, что дает? Возникает это вопрос по причине дороговизны этого изделия в сравнении со стандартными сгонами. Корпус из нержавеющей стали и латунных вставок представляет собой прочный, устойчивый к коррозии и надежный узел. Отсутствие резиновых и силиконовых прокладок исключает истирание и преждевременный выход фитингов из строя.

«Американка» в сантехнике: цена и где купить

Цена «американок» не является заоблачной, так что каждый может позволить себе приобрести их для своих сантехнических нужд. Использование этих фитингов в системах водоснабжения как жилых, так и промышленных зданий тоже свидетельствует об их доступности.

Компания «СантехСтандарт» успешно работает на рынке сантехники в России с 2004 года. Профиль работы – крупнооптовые поставки инженерных систем для отопления и водоснабжения под собственными брендами AQUAPIPE, AQUALINK, AQUALINE.

Продукция компании изготавливается на высокотехнологичном оборудовании и соответствует высоким международным стандартам качества. На производстве действует система входного контроля сырья и комплектующих, а также система контроля качества на всех производственных этапах. Таким образом, продукция полностью соответствует заявленным характеристикам.

Компания «СантехСтандарт» представила в своем каталоге «американки» и краны-«американки» по следующими торговым маркам.

AQUAPIPE.Фитинги из пропилена этого производителя изготавливаются на современном производственном оборудовании из сырья Borealis (Германия), что гарантирует их высочайшее качество. В отличие от других известных брендов AQUAPIPE имеет широкий ассортимент «американки» (сантехника) из полипропилена, а также другую полипропиленовую продукцию, ассортимент которой регулярно пополняется новыми моделями.

AQUALINK. Резьбовые фитинги данного производителя представлены большим количеством моделей разного типа и размера. Корпус этих фитингов выполняется из латуни марки CW617N, которая является полным аналогом отечественной латуни ЛС59 ГОСТ 15527-2004. При изготовлении корпуса используется метод горячего прессования, что снижает внутреннее напряжение металла, тем самым значительно увеличивая прочность и качество изделия.

LEXLINE. Под этой торговой маркой выпускаются латунные резьбовые фитинги и трубопроводная арматура для сантехники высочайшего качества. Производство расположено на Украине. Разнообразие данной продукции также велико: соединительные детали для труб газо- и водопровода (в том числе с уплотнителем), подходящие для водопроводных, отопительных и газопроводных систем, в которых находится неагрессивная среда – вода, пар, воздух, горючий газ. Соединительные части выполнены из латуни марки ЛС-59-1 ГОСТ 17711.

На все вопросы, касающиеся соединения с помощью «американки», вам ответят по телефонам:

Американкой водопроводчики называют готовый быстроразъемный элемент для соединения 2-х труб.

Для этих целей раньше широко применялась муфта со сгоном.

Муфта – это отрезок трубы с внутренней резьбой или широкая гайка. Муфта применяется как для соединения труб одинакового диаметра, так и двух труб разных размеров. В первом случае она называется соединительной муфтой, во втором – переходной.

При монтаже и подгонке соединения часто приходится дополнять муфту сгоном. Сгон – это отрезок трубы с наружной резьбой на обоих концах.

Полимерные муфты и переходники

Полипропиленовые трубы все чаще используются при монтаже и замене сантехники в строительстве.

Часто обмен одной системы на другую происходит поэтапно. Это связано с нехваткой времени или финансовых ресурсов для полной замены труб в здании. В связи с этим часто возникает вопрос, как соединить ответвления материальной системы с различными свойствами, например, стальные и полипропиленовые трубы.

Полипропилен, потому что полимер не плачет по стали. Тем не менее, полипропиленовый соединитель, просто ввинченный в стальную трубу, не работает. Попытка сварить эти материалы также ни к чему не приведет.

Но эту проблему можно решить с помощью адаптера американского типа.

Этот адаптер представляет собой сложный соединитель, разработанный специально для соединения труб из различных материалов. Одна сторона этого разъемного разъема представляет собой стальной резьбовой разъем, а другая — полипропилен.

При сборке соединения накидная гайка привинчивается к фитингу и герметизирует внутреннее уплотнение, в результате чего соединение уплотняется.

При установке УЗИ на металлическую трубу вам понадобится специальный инструмент в виде внутреннего гаечного ключа.

Неважно, какой тип резьбы обрезается на трубе. Под любой тип вы можете подобрать свой американец. Гидравлическая система в гидравлике состоит из набора резьбовых соединений, которые время от времени требуют ремонта. Поэтому надежность таких соединений имеет большое значение, но в то же время это связано со многими трудностями. Гидравлическая система в гидравлике состоит из набора резьбовых соединений, которые время от времени требуют ремонта. Поэтому надежность таких соединений имеет большое значение, но в то же время это связано со многими трудностями

Гидравлическая система в гидравлике состоит из набора резьбовых соединений, которые время от времени требуют ремонта. Поэтому надежность таких соединений имеет большое значение, но в то же время это связано со многими трудностями.

При разборке канализационной системы для более комфортной работы специалисты используют различные фитинги и рукава, которые обеспечивают разборное соединение труб. Один из способов подключения с использованием сопоставления — «американский». Фактически сама конструкция, состоящая из двух резьбовых концевых выключателей, накидной гайки и резиновой прокладки, также получила аналогичное название. Это съемная санитарная конструкция, предназначенная для соединения двух трубок разных диаметров или частей разных элементов, ограничивающих движение. Возможно повторное использование накидной гайки с последующей заменой уплотнения, обычно состоящего из паронита. В то же время качество комбинации будет высоким, и утечки не будет.

Одна сторона крепко прикреплена болтами или приварена к одному концу трубы (если это железо или медь), припаяна в случае пропиленовых конструкций, а другая сторона представляет собой складное соединение «Sgon».

Герметичность между концевыми выключателями достигается за счет конических поверхностей краев деталей и резиновой прокладки, что, в свою очередь, сводит к минимуму риск утечки. Американцы с плоской прокладкой, которая является основой для герметизации, чаще всего используются при комбинировании полипропиленовых изделий.

Американский разъемный разъем

Другие американские преимущества включают в себя:

• компактность;
• эстетики; удобство использования конструкции в недоступном месте и демонтаж стыков без необходимости их вращения В этой ситуации достаточно только одной гайки для соединения трубы и соединителя, тогда как сама труба остается неподвижной;
• скорость при сборке и разборке.

О соединительной сборке

Кто не имел дело с данной соединительной конструкцией, часто спрашивают, как закрутить американку. Скажем сразу, что ничего сложного нет, просто необходимо владеть некоторой информацией о строении скрепляющего узла и обладать элементарными навыками работы с ключами.

Так вот, чтобы затянуть накидную гайку можно воспользоваться разводным или обычным рожковым ключом.

Внутренний ключ

Когда же нет этого приспособления, то пользуются плоскогубцами, иными подручными деталями или инструментами. Но ключ все-таки, необходимо приобрести, если вы собираетесь монтировать не одно соединение, а целую систему (например, отопительную).

Кто с металлом на «ты», может сам смастерить ключ под конус необходимого размера. Конусообразное окончание инструмента необходимо для того, чтобы точно попасть в зацепы-выемки. Ключ имеет Г-образную форму с длиной ручки около 150-160 мм. Для его изготовления используют профильную арматуру (обрезки).
