Анкерный болт — назначение, виды и размеры

Анкерный болт: разновидности и назначение

Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

  1. Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.

  2. Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно.

  3. Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно.

  4. Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.
  5. Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.
  6. Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия.

Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.

Разновидности анкерных болтов

По срокам эксплуатации анкеры разделяют на временные и постоянные. Каждый из этих видов подразделяется в зависимости от метода крепления, материала, с которым происходит контакт, размеру, материалу изготовления.

По назначению

Так как сфера применения анкеров довольно широкая, по материалу основания их разделяют:

  • Для полнотелых прочных материалов. Это может быть анкерный болт по бетону, кирпичу, камню.
  • Для ячеистых хрупких блоков.

Также имеются приспособления, предназначенные для крепежа конструкций к гипсокартону, дереву, древесно-волокнистым и стружечным плитам.

Размеры

По длине и диаметру крепежные анкерные болты бывают:

  • малые: с максимальной длиной до 5,5 см и диаметром до 0,8 мм;
  • средние: длиной до 12 см и диаметром до 12 мм;
  • большие: длиной не более 22 см и диаметром 24 мм.

Способы закрепления

Химический анкер

Крепиться анкерные болты могут двумя способами: механическим и химическим. У механических фиксация происходит, благодаря непосредственному воздействию рабочей части болта на основание.

  • Клиновые. Имеют вид длинного стержня, в конце которого размещается деформирующая гильза. После вкручивания лепестки гильзы расширяются, за счёт чего анкер может выдерживать огромные нагрузки.
  • Распорные. Стандартный вид болтов-анкеров, выполненный в виде стержня с конусовидным окончанием. Под воздействием поступательных движений стержень распирает гильзу, создавая надёжное фиксирующее крепление.
  • Винтовые. Ещё одно название – болты Молли. Применяются при креплении пустотелых конструкций, имеющих низкую несущую силу. Оборудуются цангой, которая при закручивании упирается в материал с противоположной стороны.
  • Втулочные. Состоят из нескольких элементов, включая цангу и расклинивающую часть. Во время закручивания анкера, расклинивающая часть входит в цангу, после чего происходит её распирание.
  • Разжимные. Состоят и резьбовидного стержня, 4 продольных лепестков, оснащенных пружинным колечком, и гайкой у одной из сторон. Вращение стержня приводит к раскрыванию гайки и разжиманию лепестков, за счёт чего происходит расширение и закрепление под воздействием силы трения.
  • Пружинные. Используются при работе с тонкими материалами и зачастую оснащаются крючком. Расширение происходит благодаря разворачиванию пружины.

Химические – дополнительно используется клейкий состав из полиэфирных смол. Такие анкеры не подлежат вторичному использованию и отличаются максимальной надёжностью крепления.

Конструкция

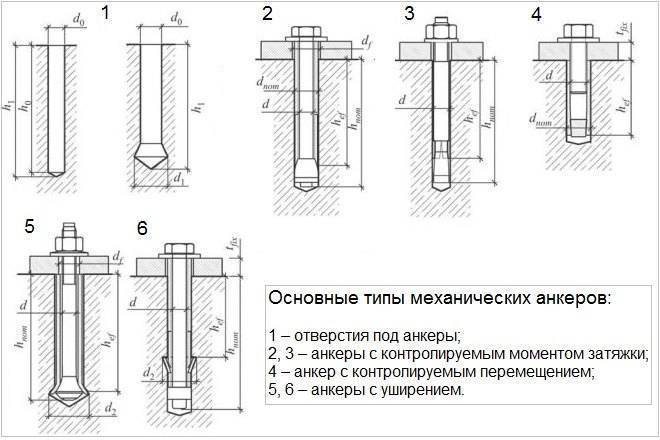

Механические анкерные болты подразделяют на несколько видов.

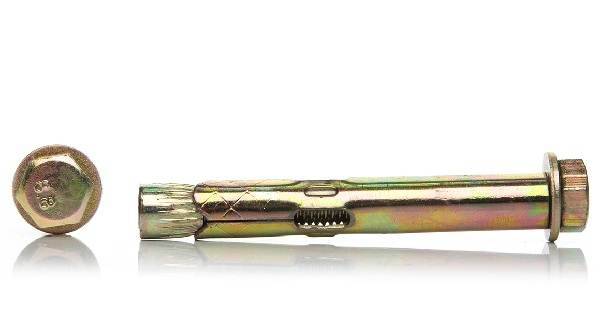

  • С гайкой. Наиболее простой вид распорного крепёжного приспособления, имеющего конусообразный наконечник, гильзу, гайку и четыре выреза. Гайка служит фиксатором, с помощью которого болт входит в посадочное место. Как только стержень начинают вкручивать, гайка проворачивается по направлению часовой стрелки. В итоге гильза распирается, плотно закрепляя конструкцию.
  • С крючком. Головка такого болта имеет вид крюка. Используется крепеж для тяжеловесных конструкций с фиксацией к плотным материалам (камень, бетон, кирпич). Принцип работы не отличается от стандартных анкеров – при вкручивании фиксирующая гайка деформируется, закрепляясь в посадочном гнезде.
  • С кольцом. Анкер, зачастую применяемый для монтажа осветительных потолочных приборов, а также электрических кабелей. Внешний конец анкера представляет собой ушко, на которое подвешиваются устройства. Крепление осуществляется стандартно – фиксирующая гайка в конце позволяет раскрыться гильзе и запереть её в нужном углублении.
  • С шестигранной головкой. Анкер под отвертку считается аналогом анкера с гайкой. Однако вместо стержня с гайкой применяется обычный болт. Его закручивают гаечным ключом либо отвёрткой, после чего гильза деформируется, что позволяет заполнить стенки углубления и создать надёжное крепление.
  • Двухраспорные. В конструкции задействованы две гильзы (короткая и длинная). Короткая входит в длинную конусовидным концом. Как только происходит завинчивание гайки, короткая гильза распирается, что распирает длинную гильзу. Такие приспособления могут иметь конец в виде крюка или кольца. Зачастую их используют для повышения прочности крепления.
  • Гвоздевые. Используются для работ с твёрдыми материалами при креплении конструкций с небольшим весом. По форме напоминают полый гвоздь, внутри которого спрятана расклинивающая часть. Болт вбивается молотком или при помощи электроинструментов.

Силы разрушения анкерного болта

При неправильных расчетах допустимых нагрузок, на анкерный болт могут влиять силы разрушения. Их существует несколько:

  1. Срез. Риск его образования существует на месте крепежа анкерного болта. В итоге болт просто ломается.
  2. Вырыв анкерного болта. Такой сценарий означает, что стержень болта полностью или частично выходит из отверстия.
  3. Вырыв самого материала. В этом случае происходит вырыв поверхности, на которую крепили анкер. Это случается из-за того, что основание не выдерживает нагрузки.
  4. Изгиб. Превышение предельно допустимых нагрузок может привести к деформации крепежа.
  5. Сгорание. Стержень болта меняет свою форму из-за влияния высоких температур.
  6. Коррозия. Она проявляется в случае выбора неподходящего типа прочного анкерного болта в соответствии с условиями эксплуатации. В некоторых случаях это могут быть некачественные болты без сертификатов качества, которые не прошли тестирования и дополнительную обработку для сохранения своих свойств.

Все анкера должны соответствовать стандартам ГОСТа. По маркировке изделий можно узнать все технические особенности изделия, условия применения, нагрузки, свойства материала, из которого они изготовлены.

Анкера преимущественно используются в твердых материалах. Если готовить о химических анкерных болтах, инновационные разработки подходят и для пористых оснований. Несмотря на изобилие видов, принцип фиксации одинаковый. Анкера способны гарантировать надежность креплений, долговечность и устойчивость к внешним факторам воздействия.

Что такое анкерный болт для бетона

Многие слышали, что для решения вопросов крепления к потолку, внутренней и наружной поверхности бетонных стен используется специальный крепежный элемент – анкерный болт. Что это – знают не все. Постараемся разобраться, что такое анкер. Это металлический фиксатор, позволяющий обеспечить надежное крепление мебели, оборудования и приборов на кирпичных, каменных, бетонных и пеноблочных поверхностях, а также на пустотелых панелях и стенах из газонаполненных блоков. Крепежный элемент устанавливается в отверстие с определенными размерами.

Анкер – это устройство для фиксации, способное воспринимать значительные усилия за счет следующих факторов:

  • сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;
  • усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;
  • склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Среди множества разновидностей фиксирующих устройств повышенным спросом пользуются анкеры клинового типа, а также распорные анкеры для бетона. Их конструктивные особенности и технические параметры позволяют фиксирующему элементу увеличивать диаметр рабочей поверхности при разжатии внутри полости. При этом резко возрастает величина силы трения. Антикоррозионное покрытие поверхности такого элемента препятствует возникновению коррозии и повышает ресурс эксплуатации.

Анкерный болт для бетона

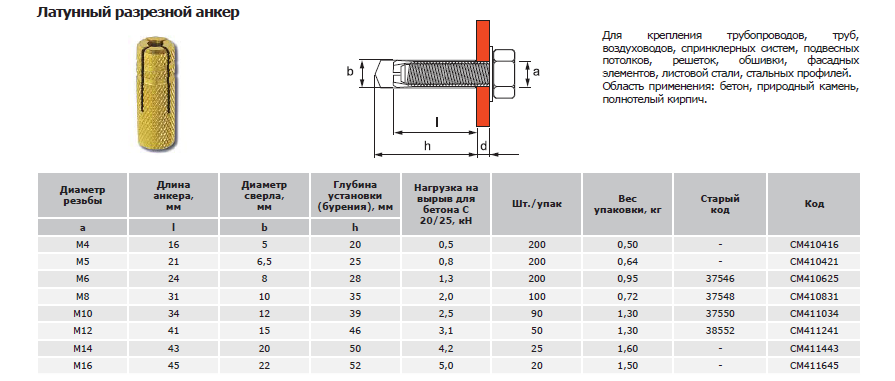

Забивной – для фиксации коммуникаций

Монтаж таких изделий выполняется забивным методом. Это обыкновенные дюбеля, только изготовлены они не из пластмассы, а высокоуглеродистой стали. По внешнему виду, это металлическая бесшовная втулка с конической внутренней поверхностью и продольными разрезами.

Забивается анкер в заранее подготовленное отверстие молотком, в процессе монтажа лепестки образуют опорные плечи, обладающие высокой несущей способностью. После этого в анкер вкручивается болт подходящего диаметра, который проходит насквозь.

Применяются такие анкера для установки опалубки, кабель-каналов и инженерных коммуникаций, решёток, сплинкерных и вентиляционных систем, при монтаже трубопроводов.

ПреимуществаНедостатки
  1. Быстрый и практичный монтаж.
  2. Небольшая посадочная глубина.
  3. Отсутствие выступающих элементов после установки.
  4. Сравнительно низкая стоимость.
  5. Надёжная фиксация и устойчивость к вибронагрузкам.
  1. Монтаж возможен только в прочных, монолитных основаниях: пористые материалы будут крошиться при ударах.
  2. Требования к точности подготовленных отверстий.

Изделия этой группы условно разделяются на 2 категории: обычные и специальные. Ко второй группе относится продукция серии «Цикон», которая отличается высокой стоимостью и требует специального инструмента для монтажа.

ПроизводительТипВыпускаемые диаметры резьб, ммПримеры и расшифровки обозначений (размеры в мм)Особенности
Fischer

(Германия)

EA6, 8, 10, 12, 16, 20 EA M 8

8 – М 8 внутренний диаметр резьбы

EA S M 10

Fischer Einschlanganker

Сталь 1.4401/1/4571, оцин- кованная желтопассивиро- ванная или нержавеющая А4

EAS6, 8, 10Облегченный вариант анкера EA из листовой стали, с буртиком
Hilti HKD-S6, 8, 10, 12, 16, 20 HKD-S M12/50

12 – М 12 внутренний диаметр резьбы

50 – длина анкера.

Flush Anchor

Сталь класса прочности 5.8.

HDIDrop-in Anchor
MungoESA6, 8, 10, 12, 16, 20 ESA M 8

8

– М 8 диаметр резьбы;

Einschlanganker

Сталь оцинкованная желтопассивированная или нержавеющая А4

Sormat

(Финляндия)

LA,

LAH

6, 8, 10, 12, 16, 20 LA 12

12 – М 12 внутренний диаметр резьбы.

Ly ? ntiankkuri

LA – из конструкционной стали электрооцинкованный

LAH – из нержавеющей кислотостойкой стали A4.

Tox

(Германия)

TE6, 8, 10, 12, 16, 20 TE M16x65

16 – М 16 внутренний диаметр резьбы.

Einschlaganker

Сталь оцинкованная, желтопассивированная.

NOBEX

(Италия)

DROP6, 8, 10, 12, 16 DROP 12x50

12 – М 12 внутренний диаметр резьбы

50 – длина анкера.

Koelner

(Польша)

ST6, 8, 10, 12, 16, 20 ST-08

08 – М 8 внутренний диаметр резьбы.

Drop in anhor

Сталь оцинкованная, желтопассивированная.

Wkret-met

(Польша)

TSW6, 8, 10, 12, 16 TSW 10

10 – М 10 внутренний диаметр резьбы.

Сталь оцинкованная, желтопассивированная.
Technox

(Польша)

TSR5, 6, 8, 10, 12, 16 TSR 8x30 Tuleja stalowa.

Сталь оцинкованная

Anchor Fasteners

(Тайвань)

DRM6, 8, 10, 12, 16, 20DRM-12 Drop in anhor

Сталь оцинкованная, желтопассивированная.

INKA

(Турция)

IDCA6, 8, 10, 12, 16IDCA08?akmali D?bel

Принцип работы и применение

Бетон — пористый материал с неоднородной структурой. В месте крепления создаются усилия — на вырыв, сжатие, сдвиг, срез, изгиб, скручивание, которые анкер воспринимает совместно с несущей конструкцией.

При этом используются три принципа работы:

  • При взаимодействии поверхности болта и материала основания возникают силы трения. Распор создают металлические цанги, дюбели.
  • На глубине анкеровки материал сопротивляется смятию или излому. Этому способствуют цанговые втулки на крепеже, расширения, изогнутая форма стержня.

Действующие нагрузки компенсируются касательными напряжениями в месте контакта монолита и металлического стержня при склеивании или замоноличивании. По этому принципу работают клеевые анкера, гладкие закладные детали.

При неправильном подборе крепежа возможны разрушения по материалу конструкции, телу анкера или его вырыв, изгиб, плавление, выгорание, коррозия. Последствия этого могут быть катастрофическими — обрушения кровель, фасадов, стен или ограждений.

Неправильное проектирование, крепление и эксплуатация анкеров в мостах, плотинах или эстакадах приводит к чрезвычайным ситуациям. Но даже неожиданное падение полки для книг, карниза или телевизора — не самое приятное событие, чреватое травмами и материальными убытками.

Чтобы этого не случилось, анкеры рассчитывают на нагрузки. Для проектирования крепежа используют Пособие к СНиП 2.09.03, которое содержит классификацию, алгоритм расчета, рекомендации по образованию и разметке скважин, установке болтов.

Анкеры выполняют несущую или конструктивную функцию. В первом случае это нагруженное крепление, где с основанием соединяют:

  • балки;
  • плиты перекрытия, балконные консоли;
  • фермы, колонны;
  • лифты, лестничные марши и площадки;
  • стеновые или отделочные панели;
  • коммуникации, инженерное оборудование;
  • оконные или дверные коробки;
  • навесы, козырьки;
  • пристройки;
  • потолочные светильники, вытяжки;
  • подвесные потолки.

Метизы применяют для укладки лаг на бетонные полы или плиты с пустотами. Установка анкерных болтов используется при креплении на стену навесной мебели, электрооборудования.

Конструктивный крепеж применяют для предотвращения смещения частей узла, устойчивость которых обеспечивается собственным весом, а также их рихтовке при строительстве.

Без анкеров не возводится ни одно здание. Их монтируют до заливки бетона или после — в подготовленное отверстие или готовый колодец.

Основные виды

Именно от основных видов, которые представлены в продаже, будут зависеть особенности монтажа не только самого болта, но и того изделия, которое вы будете фиксировать к стене. При этом современный рынок предлагает множество вариантов, но среди них хотелось бы выделить следующие разновидности:

1. Болт с гайкой. Этот вариант самый распространенный. Здесь конструкция имеет резьбу на шпильке, на которую, с предварительно установленной шайбой, накручивается гайка. Как мы говорили раньше, конструкция предполагает наличие распорной втулки. При монтаже, поместив изделие целиком в отверстие, диаметр которого должен быть не более чем диаметр распорной втулки, начинают закручивать гайку. При этом болт втягивается, расталкивает края распорной втулки, и она расширяется, прижимая изделие к краям проделанного отверстия. Соединение получается максимально прочным, простым и в то же время разборным. Последнее свойство является значимым, поскольку если применять сварочное соединение, то разобрать уже будет проблематично.

Анкерный болт с кольцом 2. Изделия с крюком и кольцом. От предыдущей разновидности здесь отличает то, что в вершине изделия располагается крюк. Он здесь не случайно, поскольку подобный анкер предназначен для монтажа в горизонтальной плоскости. На него удобно вешать что-то тяжёлое. Например, в спортивных залах такие анкера принято использовать для монтажа бойцовских груш к потолку. Именно спортивный инвентарь и удобно монтировать им, поскольку его всегда можно снять. В быту такой вид крепежа тоже имеет место быть, например, при подключении электричества к частному дому, когда на анкер вешают специальный зацеп с проводом. Одной из разновидностей можно считать аналогичные изделия с кольцом. Их применяют для более сложных и зачастую неразъемных соединений. Кольцо обеспечивает надежную жесткость, позволяет даже выдерживать нагрузки под альпинистами. В зависимости от назначения, само изделие может отличаться по длине, а также другим особенностям. Например, есть короткие, с увеличенным диаметром шайбы, с наличием дополнительного гальванического покрытия, либо обычные, а также изделия, покрытые цинковым слоем.

Довольно часто применяется анкерный болт двухраспорный. Это вариант крепежа, когда изделие имеет две втулки, одна из которых является дополнительным усиливающим узлом. Последнее обеспечивается дополнительной площадью соприкосновения со стенами.

Анкерный болт с крючком

Наиболее узкой разновидностью считается анкерный болт клиновый. Они не нашли широкого применения, как все вышеперечисленные, но тоже имеют место быть на мировом рынке. В отличие от предыдущих вариантов, где основным разборным узлом является втулка, здесь в качестве этого узла выступает подвижный элемент в форме клина.

Когда мы вращаем гайку, клинообразный элемент свободно перемещается. Находя максимально узкое место, он упирается и начинает расширяться под действием внешних сил. Таким образом, соединение получается надежным. Но, конструкция такого анкера сложнее, поэтому он обходится дороже.

Основным действием при монтаже является необходимость проделывать отверстие. Его желательно либо делать чуть меньше, либо таким же диаметром, как и диаметр втулки. В то же время есть и такие разновидности как забивные анкеры.

В отличие от предыдущих видов, здесь необходимо проделать отверстие, вставить туда специальные гильзы, выполнить ударное действие специальным гвоздём, после чего его извлечь и закрутить во внутреннее пространство болт, либо крюк или что-то другое, чтобы выполнить монтаж в дальнейшем.

Отличить изделия можно и по типу инструмента, которым будем работать. Зачастую в основании анкера лежит гайка, воздействуя на которую гаечным ключом можно создать необходимое давление. Это позволит расширить гильзу даже в самых труднодоступных местах. Что касается других модификаций, то это разновидности под отвёртку.

Анкерный болт с гайкой двухраспорный

Их покупают значительно реже, поскольку отвертка не способна создать такое усилие, как гаечный ключ. Но, это удобно тогда, когда производится скрытая установка анкерных болтов. Поэтому если такой тип и применяется, то при небольших диаметрах, например, когда диаметр втулки менее 12 мм.

Параметры монтажа

М6М8М10М12М16М20
Диаметр бура, мм6810121620
Длина отверстия, мм55657090110130
Глубина установки, мм49586282102121
Диаметр отверстия в детали, мм7912121822
Усилие затяжки гайки, Нм8153050100200

Инструкция по монтажу

Отверстие в бетонном основании просверливается буром с твердосплавным наконечником при помощи перфоратора или ударной дрели.
Перед установкой дюбеля важно тщательно прочистить отверстие от бурильной крошки, используя сначала металлический ершик, а затем продувочный насос.
Навинтите гайку на резьбовой конец шпильки, подложив под нее шайбу. Совместите верх гайки с торцом шпильки

Это делается для того, чтобы защитить начало резьбы от повреждения молотком.
Вставьте крепеж через отверстие в прикрепляемой детали (сквозной монтаж) или непосредственно в материал (предварительный монтаж) и вбейте его ударами молотка.
Завинчивайте гайку сначала от руки, пока шайба не будет плотно прилегать к поверхности, а затем затяните ключом, сделав 3-5 оборотов.

Грунтовые анкеры

Это гиганты среди анкерных соединений: длина стержней достигает 15 -22 метра, что обусловлено их практическим назначением. Грунтовые анкеры используются для укрепления откосов строительных котлованов и обеспечения безопасности строительных работ производимых рядом с ними, а также для устройства подпорных стенок и укрепления оползней.

В процессе работ закладывают высокопрочную винтовую арматуру анкера в пробуренное под углом 40 градусов отверстие, закрепляя его нижний конец бетоном. Натяжение анкера до необходимой прочности осуществляют с помощью домкрата, закрепляют конусными гайками поверх анкерных плит.

Особенности грунтовых анкеров рассмотрены в этой статье.

Какого производителя выбрать при покупке анкерного болта?

Производителей много, отсюда разное качество, а также цена на изделие. Среди недорого сегмента стоит выделить производителя Tech-Krep, который поставляет на рынок анкерные болты для дома и строительства. Этот производитель делает собственные болты из метизов, которые встречаются в быту каждого.

Т.е под болт нужного диаметра подирается гайка, подбирается втулка, а также элемент с резьбой, который при закручивании выдавливает шпильку, и она фиксирует анкер в проеме. Анкеры надёжнее, но дороже, это изделия от производителя SORMAT PFG.

Анкерный болт с ровным крючком 90 градусов

Согласитесь сами, если при диаметре резьбы 10 мм, аналогичное изделие весит в районе 98 грамм, то здесь, мы имеем вес анкерных болтов по 250 грамм. Здесь больше стали, анкера выглядят надежно, имеют широкую спецификацию и описание, что позволяет их применять под сложные задачи, например, в сфере капитального строительства.

Для сравнения SORMAT M10х55 в упаковке из двух штук стоит порядка 550 рублей. Такой анкерный болт на фото отличается даже от других аналогов. Длина изделия составляет 126 мм. Его можно приварит к арматуре. Главное учесть, что перед нами оцинкованная сталь.

Это значит, что нужно побольше прожечь оболочку металла, поскольку под слоем цинка будет сталь, которую можно варить. Изделие рекомендовано для работы в бетоне, и рассчитано на вырывающую силу в пределах 5,7 кН. Производитель аналогичных изделий steelpine славится качеством и индивидуальным подходом к производству.

У него можно заказать группу изделий на заказ, что позволит вписаться в проект и архитектуру любых капитальных зданий. Все анкерные болты по ГОСТ проходят сертификацию, закаливание стали, термическую обработку. Поэтому заказчик может быть уверен в качестве и несущей способности анкера.

Как видите, производителей много. Поэтому при выборе, прежде всего, нужно руководствоваться проектной сметой, требованиями геодезистов и технолога, а также вписываться в смету планируемых затрат. В смету, обычно, неплохо вписываются анкерные болты хилти. Для дома можно взять анкера из метизов.

Они дешевле, но свою функцию выполняют. Чем переплачивать, лучше купить больше дешевых анкеров и поставить их чаще. При установке дверей, например, можно комбинировать, а именно ставить на анкера и запенивать периметр коробки монтажной пеной, что тоже сыграет на жесткости конструкции. При капитальном строительстве экономить нельзя, особенно если к купленным изделиям будет привариваться строительная арматура.

Разновидности анкерных болтов

Классификация анкерных болтов, предлагаемых современными производителями, производятся по многим параметрам. Все они делятся на две категории:

  • с механической фиксацией;
  • применением химических клеевых наполнителей;
  • на виброзачеканке.

В первом случае надёжность крепления обеспечивается за счёт создания условий существенно увеличивающих силу трения. Во втором – к первоначальному эффекту (механическому креплению) добавляется крепление за счёт применения надёжных клеевых соединений. В этом случае используется эффект агдезии – способности клеящего состава проникать в поры материала, где помещена втулка. Для реализации крепления необходим тюбик с клеящим составом и специальный пистолет. Сначала в отверстие выдавливается клей. Затем забивают анкерный болт. Такие анкеры применяют для крепления конструкций в некоторых марках ячеистого бетона или в стенках, изготовленных из материала с пористой структурой.

Более подробно виды анкерных болтов классифицируются по следующим параметрам:

  • назначению и области применения;
  • форме конструктивного исполнения;
  • геометрическим размерам;
  • типу крепления;
  • форме головки;
  • материалу втулки.

Более подробно назначение и область применения приведена ниже.

По форме конструктивного исполнения различают следующие виды анкерных болтов:

  • конструкция с наконечников в форме крюка;
  • с закреплённым на наконечнике кольцом;
  • с закреплённой гайкой;
  • анкер шпильки.

Установленные крючья используются для последующего монтажа навесных конструкций. К готовым кольцам крепят изделия, у которых предусмотрена навесная система на канатах или тросах. Бывают анкерные болты с закреплённой гайкой. Это позволяет установить глубину вкручивания анкера. Последняя конструкция имеет крепление с обеих сторон. Они затягиваются гайкой. Чаще всего такие болты снабжены конусообразной рабочей частью втулки. Применение такой конструкции позволяет выбрать наиболее оптимальное давление на стенки отверстия, то есть силу сцепления анкера и стены.

Анкер шпильки подразделяются на HAS и HST конструкции. Они позволяют работать в бетоне склонном к растрескиванию. С их помощью осуществляют сквозное крепление.

По типу крепления в стене или потолке анкеры подразделяются на две категории: распорные и клиновые. Наибольшее распространение получил первый тип. На практике применяют одно и двух распорные конструкции. Изделие второго типа снабжено двумя гильзами, что позволяет повысить сопротивляемость и улучшить надёжность крепления.

По форме головки анкерных болтов выполняются под ключ или под отвёртку. Во втором случае наиболее распространёнными являются нарезы под крестовую отвёртку.

В зависимости от типа крепления он подразделяются:

  • обычный анкерный болт;
  • болт с втулкой и гайкой;
  • цанговый болт распорного типа;
  • забивной анкерный болт.

Все эти конструкции работают по принципу расширения втулки в момент закручивания стержня болта. Самую сложную конструкцию втулки имеет цанговый болт. На её поверхности нанесены четыре разреза. Поэтому в момент вкручивания её конец принимает форму четырёх лепестков, что позволяет повысить надёжность установки. Забивной анкер имеет конусообразную втулку с внутренними прорезями. Во время забивания анкера в отверстие втулка сжимается, центральные надрезанные части расширяются.

Анкерные болты изготавливаются из стали или латуни. В соответствие со стандартами и строительными нормами и правилами сталь выбирается в зависимости от области применения и условий эксплуатации крепежа. В некоторых случаях применяют отдельные марки углеродистой стали, например ВСт3кп2, для условий низких температур используют низколегированную сталь марки 09Г2С-8 или их аналоги.

Самораскрывающиеся грунтовые анкера

Данные анкера применяются для крепления растяжек с использованием новых технологий. Пластины предназначены для принятия растягивающей нагрузки. Их погружают в грунт, используя ударный или вибрационный способ.

Применение:

  1. Постоянное или временное крепление функциональных линий электропередач и телефонных сетей, которые крепятся на растяжках матч. Анкеры необходимы для установки горнолыжных подъемников и ветряных генераторов.
  2. Фиксация неизменного, правильного положения труб и трубопроводов согласно проектам. Кессоны и резервуары также иногда закрепляют с помощью данных средств.
  3. Днища доков, основания колодцев надежно прикрепляются к основе. Самораскрывающимися анкерами фиксируют и ровно устанавливают основания, на которых возводятся подземные сооружения.
  4. Активно применяются для строительства подземных устройств, конструкций и коммуникаций. Фундаментные плиты и шпунтованные ограждения укрепляются, иногда крепятся к поверхности. Котлованы, подпорные стенки и элементы траншеи также разрабатываются по плану, предусматривающему страховку надежности креплений данными анкерами, иногда основным методом крепления для конструкции являются именно они.
  5. Открытые и полузакрытые способы работ иногда применяются для закрепления несущих стен тоннелей, где также используются данные анкера.
  6. Во время сооружения фундаментных мостов, формирования эстакад. Анкера необходимы, когда есть надобность в усилении уже существующих сооружений.
  7. Некоторые операции, входящие в функционал дорожных или ландшафтных работ, нуждаются в надежном креплении элементов.
  8. Используются в постройке и поддержании гидротехнических сооружений, таких как набережные, причальные стенки.
  9. Эрозию почв можно предотвратить, если использовать анкера, благодаря сильной, надежной фиксации георешеток и других систем, защищающих грунт от непредусмотренного движения.

Преимущества:

  1. Возможность проводить работы в ускоренном режиме, простота монтажа анкеров.
  2. Статическое испытание будет достоверно, даже если его проводить сразу после установки.
  3. В разрушении грунта нет необходимости. Специально для установки котлованов для массивных построек земля не роется, что повышает надежность сооружения и облегчает работы.
  4. Высокая несущая способность. Можно применять для возведения зданий любой тяжести и высоты.
  5. Бетонные блоки поставлять на объект и устанавливать необязательно, так как анкера держатся в земле.
  6. В процессе установки есть возможность без дополнительных затрат обеспечить максимальную точность углубления анкеров в землю даже в труднодоступных местах.
  7. В большинстве условий установки доступны для использования.
  8. Когда анкер закреплен, приведен в рабочее положение, может немедленно принимать нагрузки.
  9. Общая стоимость работ по установке считается низкой, так как не требуются затраты на бурение, поставление бетонных блоков или цементацию уже зафиксированных анкеров.

Грунтовые анкера проявили себя как мощные и качественные крепежные элементы, применяемые для любых видов построек. Для гарантии надежности и долговечности здания перед их приобретением нужно удостовериться, что поставщик имеет положенные сертификаты, при необходимости фирма проектирует и устанавливает анкера.

Правильный выбор и монтаж грунтовых анкеров сделают постройку надежной и сохранят на долгие годы.

Расход химического анкера. Их виды. Об этом читайте здесь.

А тут статья про установку анкерных болтов.

На нашем сайте https://ru-house.net/ еще много познавательных статей про строительство и обустройство дома.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
