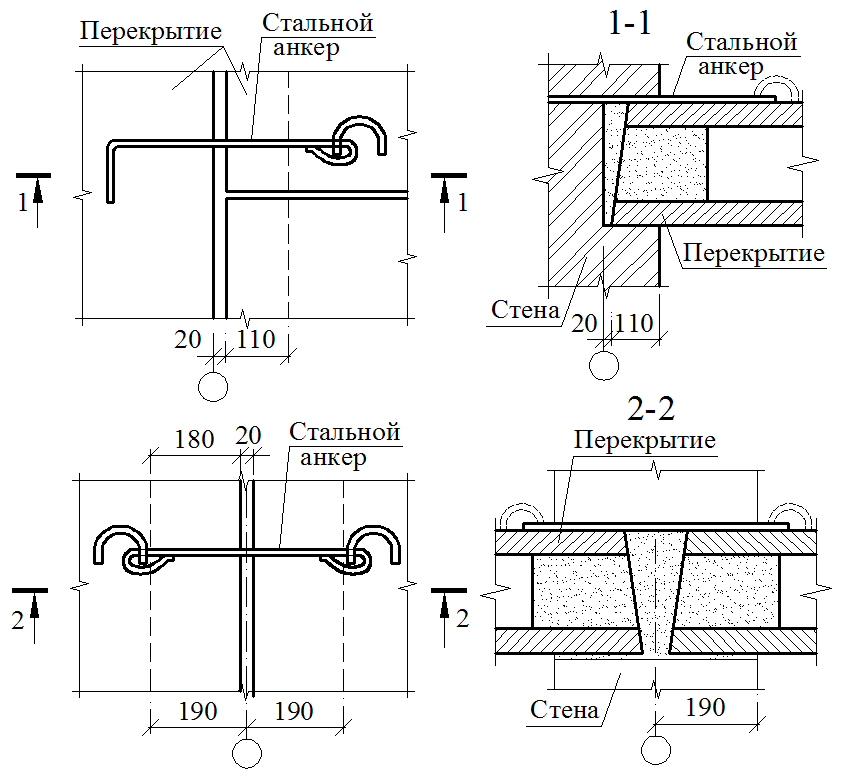

Две точки зрения по поводу необходимости анкеровки плит

Строительное сообщество, рассматривая вопрос анкеровки стен с железобетонными плитами перекрытия, неоднозначно относится к этому технологическому процессу. Имеются два прямо противоположных мнения.

Анкеровка не нужна

Для строения в один-два этажа, применение либо отказ от анкеровки, — не принципиально. В этом случае она работает на раскрепление стен в перекрытиях, но не как необходимое условие надёжности самого перекрытия. Для небольшой высоты дома достаточно качественно скрепить плиты и заделать продольные стыки для образования единого жёсткого диска.

В случае строительства без проекта, в зоне, где никогда не было и не предвидится землетрясений, вероятно, устройство связей со стеной можно не выполнять, но это решение только самого застройщика и под его ответственность.

Аргументы тех, кто не считает необходимостью устройство анкеровки плит перекрытия со стенами на примере возведения дома высотой до 7 м с шириной стен 380 мм (в 1 1/2 кирпича), при отсутствии сейсмичности в районе строительства:

никакие расчёты не доказывают необходимость анкеровки со стенами в данном (или похожем) варианте строительства;
непонятно, как поможет арматурный стержень толщиной 10-12 мм при обрушении части стены под плитой;
норматив введён 40 лет назад, касается только многоэтажных домов, — тогда просто не было госстандартов для индивидуального малоэтажного строительства, текущие издания СП слепо копируют устаревшие нормативы;
на отметке 0.00 анкеровка со стенами не нужна вообще, так как не выполняет никаких функций.

Анкеровка необходима

Необходимость устройства связей со стеной обозначена в нормативах. С этим сложно и ненужно спорить. Если в проекте указано, что анкерные связи необходимы – их надо делать, ибо в случае негативных последствий виновником окажется производитель работ.

Вопрос о сейсмичности не актуален для большинства российских застройщиков, — это факт. Но в современных реалиях появилось много иных факторов, которые могут оказать аналогичное воздействие на жилой дом:

Возможно, рядом со строением пролегает трасса с интенсивным движением по ней большегрузных автомобилей – иногда такое соседство равнозначно постоянно испытываемому землетрясению.
Неподалёку производится строительство большого сооружения, для которого используется метод забивки железобетонных свай.
Ещё примеры: взрыв газового баллона или постоянная эксплуатация расположенного недалеко артиллерийского полигона.

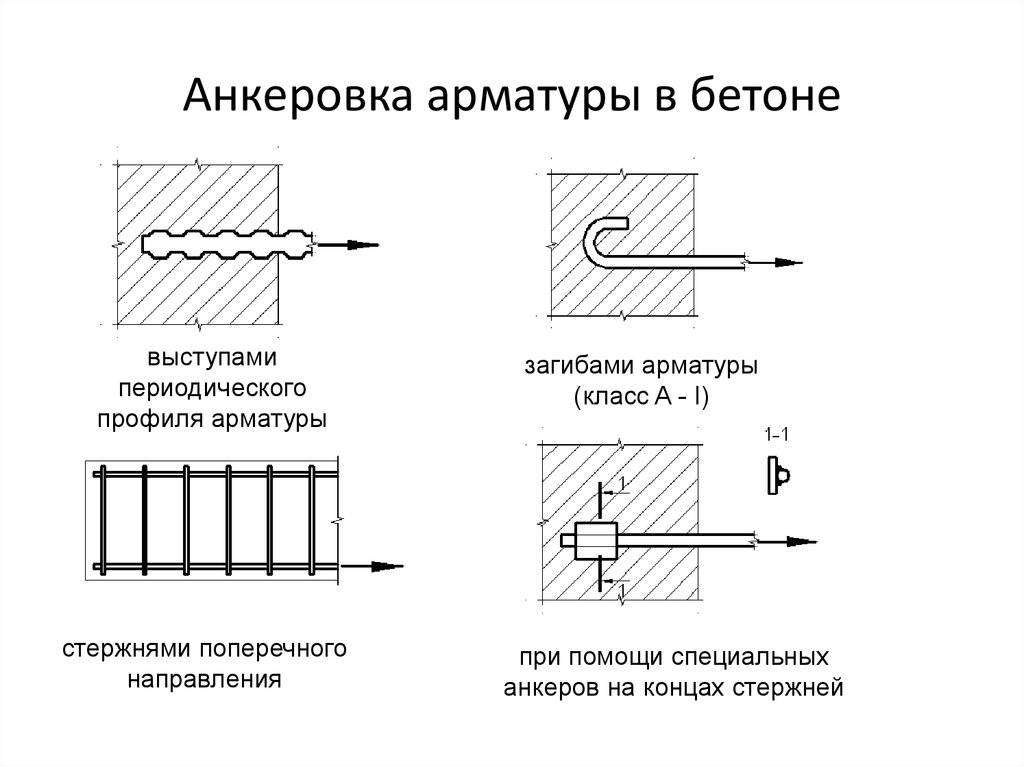

Логика работы анкеров

Многие застройщики полагают, что анкеровка противодействует выдёргиванию перекрытий из несущих стен при различных неблагоприятных воздействиях. На самом деле логика работы стены и перерекрытий несколько иная:

схема стены – вертикально ориентированная балка в несколько пролётов;
опоры этой балки – железобетонные перекрытия, но только в случае, если стена связана анкерами с плитами;
если анкера связи нет в перекрытии и стене, – значит, эта опора пропущена;
отсутствие опоры означает возрастание пролёта и гибкости балки вдвое;
результат – перегруз стены.

К этим рассуждениям стоит добавить ещё одно условие: анкера располагаются перпендикулярно оси стены без каких-либо искривлений. Только так выполняется их функция, — анкеровка стен в перекрытиях (а не перекрытий в стенах).

Расчет анкеров

Выполнение проверки соединения на вырыв часто выполняется на месте проведения монтажа. Допустимая нагрузка будет зависеть от материала основания, например:

При монтаже массивных конструкций на высоте, необходимый показатель прочности на вырыв должен составлять около 700 кг, в связи, с чем для таких креплений специалисты рекомендуют применять химические разновидности анкеров.
При использовании в качестве основы бетона или кирпича, средние показатели нагрузки составляют около 350 кг, этого значения достаточно для крепления конструкций средней и большой тяжести.
При использовании бетона вспененного типа, выдерживаемая им нагрузка будет составлять около 250 кг.

Помимо расчета несущей способности используемых элементов, следует обеспечить правильный момент затягивания резьбовых соединений. При недостаточном затягивании в соединении может отсутствовать сила трения, при превышении рекомендуемых значений появится вероятность разрушения материала из-за избыточного давления на основание.

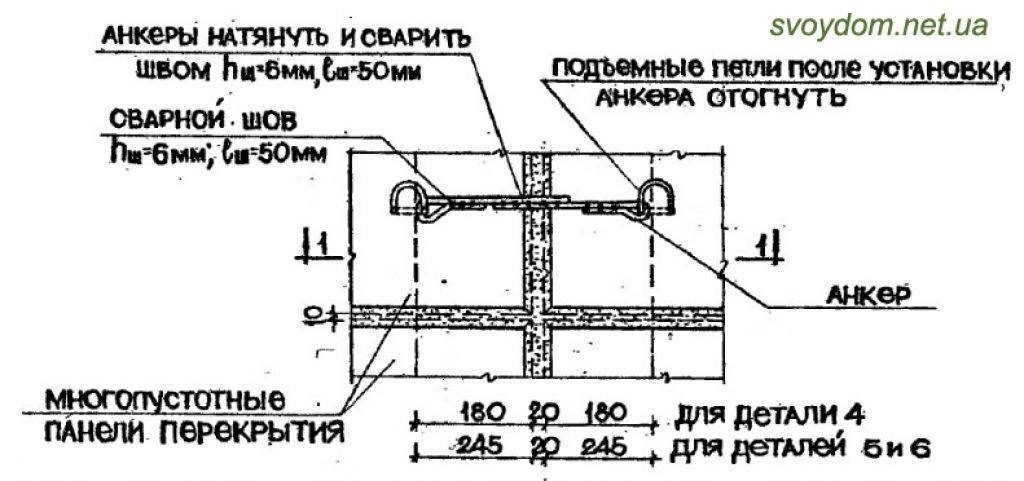

Для чего нужны анкерные связи?

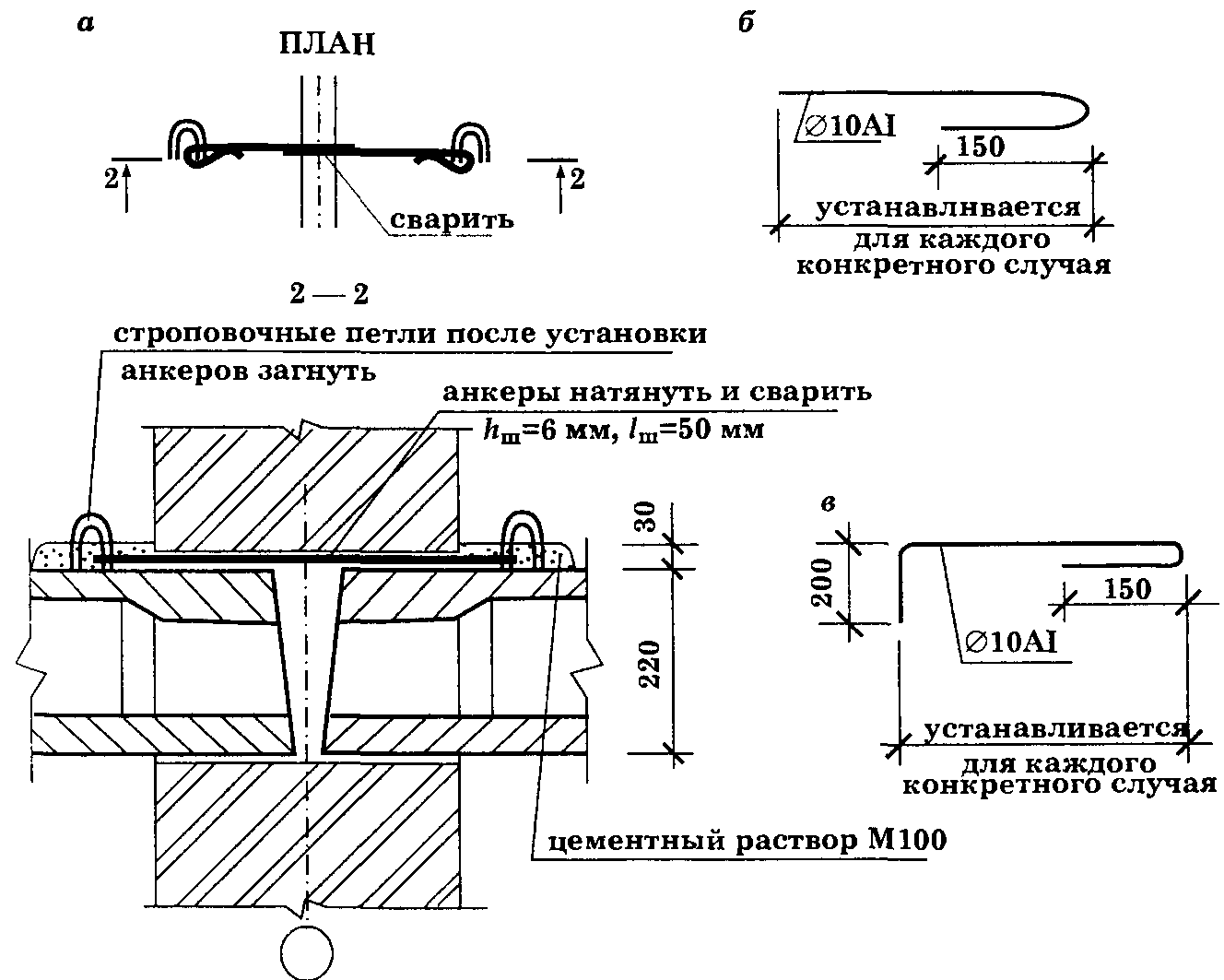

Когда происходит возведение перекрытия, то плиты после замоноличивания образуют крепкое строение, которое создает пространственный каркас здания. Положения СНиП II-22-81 требуют учитывать анкерные связи в узлах опирания железобетонных изделий, а так же при сборке каркаса сооружения.

В большинстве вариантов у строителей появляется вопрос, а нужно ли соединение сборной плиты друг с другом и со стеной. Ответ на этот вопрос очевиден, так как главная задача анкерных связей – это недопущение возможности сдвига каркаса сооружения и его перекрытий. Что, как правило, возникает при воздействии на сооружение расчетных нагрузок, просадке и искажении основы строения, в результате сейсмической активности и других явлений.

Когда происходит возведение перекрытий в сооружениях, состоящих из нескольких этажей, а так же при строительстве сооружений, расположенных в районах с увеличенным тектоническим движением, в обязательном порядке должна выполняться анкеровка ЖБИ. Анкерные связи допустимо не применять при строительстве чердачного помещения в сооружениях с одним этажом, в районах с благоприятной сейсмической обстановкой.

Это интересно: Как изготовить вибромотор своими руками легко: Обзор

Виды и способы крепления

Анкерное крепление выполняют различными видами стальных изделий, где используются одна или одновременно несколько действующих сил — трение, упор и межмолекулярная связь при склеивании.

Классифицируют анкеры по признакам:

назначение — фундаментные, потолочные, рамные, универсальные;
форма — прямые или изогнутые;
конструкция — цельные или сборные;
поверхность — гладкая или с резьбой;
площадь контакта — для плотного или пористого материала;
способ монтажа — забивание, вкручивание, вклеивание, сквозное крепление.

Распорные

Для решения ответственных задач применяют распорные анкера для бетона с гайками, где работает сила трения. Они представляют собой шпильку с резьбой, коническим наконечником и втулкой. При вкручивании она расклинивается и прочно удерживает болт в теле бетона.

Достоинства этих клиновых крепежей:

простота установки анкеров в бетон;
возможность сквозного монтажа;
высокая несущая способность.

Клиновые метизы применяют только для плотных бетонов. Их нужно достаточно глубоко погружать, нельзя использовать повторно.

Если вместо гайки на конце стержня установлен кронштейн, на такое крепление можно подвесить оборудование.

Разновидности клинового анкера — втулочный или гильзовый метизы. Выпускаются в виде болта со специальной расклинивающей гайкой на конце или шпильки с коническим уширением. Для равномерного распределения внутреннего напряжения их усиливают двойным распором.

Эти метизы используют в бетонах высокой и средней плотности. Достаточная площадь контакта при малом диаметре стержня позволяет выдерживать значительные нагрузки.

Забивные

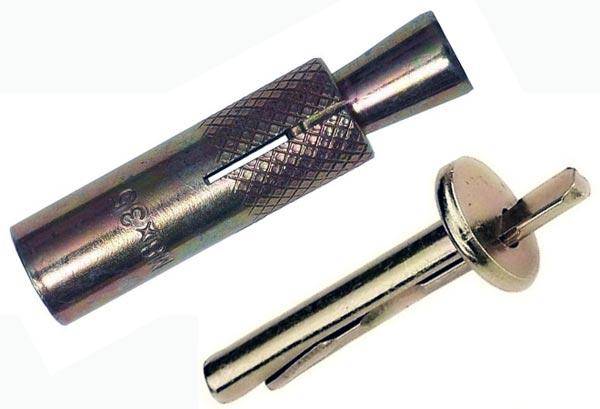

Для плотных бетонов применяют короткие забивные анкеры с метрической резьбой и внутренним конусом. Он расклинивает основание при вкручивании болта или шпильки.

Крепление просто изготавливается, не выступает на поверхность. Такой вариант используют для монтажа потолочных воздуховодов, коробов и другого инженерного оборудования.

В просверленное отверстие забивают метиз, расклинивают кернером-бородком и закручивают стержень с резьбой любой длины.

К забивным относятся потолочный анкер или дюбель-гвоздь, которые крепят на основание через деталь. Это удобное соединение для потолков Армстронг, подвесов, реек, монтажных закладных. Поскольку болты несъемные, их часто применяют как противовандальный и противопожарный крепеж.

Рамные

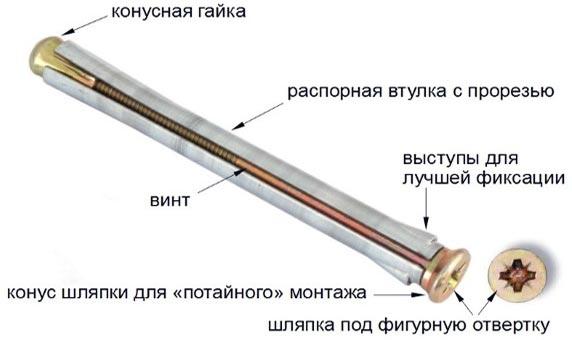

Предназначены для раскрепления оконных или дверных коробок. Гильза разрезана по всей длине, а небольшая расклинивающая гайка при затягивании поджимает конструкцию к проему до нужного положения.

В верхней части гильзы для защиты от проворачивания и смещения вокруг оси расположены упоры.

Саморезы по бетону

Прочное соединение создает резьба по всей длине метиза. При вкручивании в бетоне возникает высокое сопротивление на сдвиг или вырыв изделия. Благодаря этому несущая способность крепления очень велика.

Шурупы по бетону принимают до 100 кг нагрузки, просты в монтаже и надежны в эксплуатации.

Разжимные

К ним относится болт Молли, называемый в обиходе «бабочкой». Предназначен для монтажа светильников, полок, карнизов, картин в пустотелые бетонные конструкции с низкой несущей способностью.

Цанга на болте или винте представляет собой раскрывающуюся юбку, при вкручивании стержня она упирается во внутреннюю сторону полости основания.

Специальные шипы с внешней стороны цанги углубляются в бетон, не дают метизу проворачиваться или смещаться при установке. «Бабочка» может продаваться без винта.

Химические

Химический анкер — полужидкая быстротвердеющая масса, с помощью которой шпильки или болты вклеивают в основание.

Составы обеспечивают прочную связь с бетоном без точечных или локальных напряжений. Нагрузка равномерно распределена по длине соединения.

Какие существуют виды плит?

Сборные конструкции

Перекрытия этого типа помогают сократить период строительства здания. Однако существует проблема, которая связана с затратами на тяжелую технику. Выделяется несколько разновидностей материала:

Полнотелые. Керамзитобетоном, монолитным образом, покрывают заранее изготовленный арматурный стальной каркас. Изделие обладает выносливостью и значительным весом.
Пустотелые. В создании применяется конструкционный керамзитобетон со средней плотностью (не менее 1500 кг/м3). Пустоты обеспечивают им легкость, лучшую тепло- и звукоизоляцию, чем у полнотелых конструкций.
Ребристые. Плита имеет в своем строении продольные или поперечные ребра жесткости, которые увеличивают выносливость к нагрузкам.

Монолитные

Устроить такое перекрытие строители могут собственноручно. По финансовым затратам это обойдется экономичнее, чем изготовление сборной конструкции. Негативной стороной является увеличение срока строительных работ и физических нагрузок для работников. В процессе создания используются:

стальной профиль;
оцинкованный профилированный настил;
плита из керамзитобетона.

Деревянные

Материал экономичный, легкодоступный, не требует повышенных физических затрат при монтаже. Однако стоит учитывать, что использовать балки при покрытии более 5 метров не рекомендуется, так как у него есть свойство прогибаться. Обязательным условием является покрытие деревянной поверхности специальными составами, которые защищают его от гниения, пожара и насекомых.

Железобетонные

Способ позволяет осуществить любую архитектурную задумку и повысить прочность здания. Отлично подходит для перекрытия следующего этажа после цокольного, чтобы защитить здание от избытка влаги. Легкость монтажа, большая площадь перекрытия являются неоспоримым преимуществом строительного материала. Однако стоит помнить, что потребуются дополнительные затраты на специализированную технику и укрепление фундамента, поскольку нагрузка на него увеличится.

Сборно-монолитные

Перекрытия этого типа собирают в себе все положительные качества двух предыдущих подходов. Одновременно снижаются денежные и временные затраты. Активно используется вариант часторебристых балочных покрытий. Конструкция представлена несущими стальными фермами, которые крепятся на железобетонных балках и пустотелыми керамзитоблоками. Такой подход позволяет охватить своим покрытием пролеты до 8 метров. Главными достоинствами метода выступают:

экономия силовых затрат на 25—40%;
уменьшаются работы по опалубке, армированию и замесу бетонных растворов.

Как правильно установить анкерный болт с гайкой — пошаговая схема

Шаг 1: Диаметр отверстия под анкер

Перед тем, как высверлить отверстие под крепление, необходимо подобрать бур по бетону для перфоратора нужного диаметра. В этом случае в первую очередь руководствуйтесь размерами вашего крепления. Ни в коем случае не рекомендуется рассверливать отверстие, если втулка в него не входит. Лучше пройтись сверлом того же диаметра еще раз, и отверстие станет немного больше. Если рассверлить место крепежа сверлом большего диаметра, втулка может свободно в нем «гулять», при этом распорный механизм попросту не сможет выполнять удерживающие функции.

Шаг 2: Очистка места крепления от мусора

Не секрет, что после сверления в готовом отверстии остается мусор после работы перфоратором. Как раз эти крошки и пыль создают помеху при установке болта на место монтажа. Особенно трудно установить в неочищенное отверстие двухраспорный механизм, такой крепеж имеет втулку, которая немного шире обычной. Поэтому перед установкой качественно прочистите отверстие, в случае необходимости используйте строительный или бытовой пылесос.

Шаг 3: Правильная установка тяжелых элементов

После того, как вы вставили болт в отверстие, не спешите монтировать ваше устройство, при этом закручивать гайки, есть более практичное решение. После установки анкера, не навешивая изделие, затяните гаечным ключом болт до отказа. Затяжку нужно проводить до тех пор, пока шпилька не разопрет втулку, и крепление, так сказать, примет рабочий режим. После этого можно отдать гайку и на шпильки, которые уже прочно держатся в посадочном отверстии, установить прибор, и спокойно зажать его гайками.

Анкеровка кирпичной кладки

Использование анкеров необходимо для крепления козырьков, навесных фасадов, ограждающих конструкций и поддержки других тяжёлых конструкций, включая мебель.

По способам крепления к кирпичным стенкам различают следующие виды анкеров:

крепление болтом с гайкой на конце. Обеспечивает тесное соединение со стеной и надёжную фиксацию тяжёлых элементов. Чаще всего это навесы, ограждения и различные металлические конструкции
болты с двухсторонними гайками. Обеспечивают надёжную фиксацию на кирпичных стенах громоздких тяжёлых толстостенных металлоконструкций;
крепёж с небольшими колечками на конце для подвески к кирпичной кладке различных больших и тяжёлых элементов;
анкера из латунных сплавов, при небольшой прочности по сравнению со стальными, обладают высокой устойчивостью к негативным химическим воздействиям и неподверженностью коррозии.

Анкерами соединяются двухслойные кирпичные стены. Ограждающая и несущая части могут соединяться гибкими связями. Стержневые анкера используются сечением до 8-ми мм, материал — нержавеющая сталь или композит.

Детали могут быть забивными или закладными. Первые забиваются в закреплённые в стенах небольшие дюбеля, а вторые закладываются горизонтально в кирпичную кладку в процессе её возведения.

Для всех разновидностей анкеров отверстия сверлятся только в кирпиче и строго под прямыми углами. Сверление не рекомендуется выполнять при помощи перфораторов, лучше использовать электрические дрели. Недопустимо размещение крепежа в межкладочных швах, так как надёжной фиксации получить будет невозможно.

Механические анкерные болты для бетона

Советы по созданию опалубки перекрытий

Для рассмотрения подробных особенностей возведения возьмём опалубку перекрытий монолитных. Они популярны в строительстве в настоящее время.
Работу выполняйте качественно, это обеспечит правильность установки. Специалисты в этом деле обычно пользуются различными вариантами её возведения.
Опалубку делают следующим образом. Сначала собирается каркас. Составляющие данного каркаса вертикальные стойки скрепленные ригелями, которые перпендикулярно прибивают гвоздями к брусу расположенному поперечно. И в конце на данную конструкцию укладывают листы фанеры. Так как это будет дно опалубки фанеру лучше выбирать ламинированную.
Для работы подготовьте следующие строительные материалы: стойки опорные, два вида бруса (поперечный, ригель), диагональные балки (раскосы), ламинированная фанера.
В работе проводите расчет опалубки. Определите сколько опорных элементов необходимо установить. Все это важные элементы в создании опалубки перекрытий.

Минимальная величина опирания плит.

А теперь мы расскажем Вам о величине опирания железобетонной пустотной плиты на стену. Какова эта величина должна быть и от чего она зависит, и что об этом пишут в различной литературе, в том числе и в нормативной. Начнем мы с того, что посмотрим — из чего состоит плита. Мы увидим сейчас в разрезе круглопустотную плиту перекрытия, и вы увидите что с одной стороны отверстие шире, чем с другой. По серии, отверстие которое шире имеет диаметр 159мм, а с другой стороны отверстие меньше, и это зависит от самой трубы, которая ставится в опалубке на заводе при изготовлении.

При изготовлении плита должна приходить к вам на производство с залитой («замоноличенной», то есть залитой бетонным раствором) одной стороной, а иногда и с двумя. Если она приходит к вам не замоноличена, вам необходимо обязательно сделать это самому. Это нужно сделать раствором М100, или бетоном той же марки что и сама плита. Если этого не сделать, то величина нагрузки, которую сможет выдержать край плиты составит 17 кг / см2, а это очень мало. Поэтому следите за тем, чтобы эти пустоты были заложены, как этого требует нормативная документация.

Когда выполняется заливка на заводе (она выполняется в процессе самого твердения плиты), то это лучше. Вторая сторона плиты имеет меньшее отверстие и выдерживает большую нагрузку, оно может составлять 45 кг/см2, это зависит от ширины опирания. Если ширина опирания 100мм, то и нагрузка будет 45 кг / см2, если опирание больше — нагрузка будет составлять примерно 30 кг/см2, впрочем, в целом этого достаточно.

Поэтому практически все плиты должны быть залитыми монолитом с той стороны, где меньше отверстие, ну а со стороны где отверстие больше — зависит уже от завода, поэтому проследите за этим при строительстве.

Итак, вернемся к нашему вопросу, какая должна быть величина опирания на стену и от чего она зависит. Часто мы можем встречать разные стены, если это газобетон — то опирать плиту на такие стены без монолитного пояса категорически запрещается. Почему это нельзя делать, даже если опирать плиту полностью на газоблок? Пусть это будет даже 30см — это неправильно, так как увеличится величина прогиба плиты, поэтому плита будет скалывать край блока, а в дальнейшем и штукатурку. А если сделать монолитный пояс, то бетон лучше выдержит напряжение, чем газоблок.

Если дом строится из кирпича — то можно и не делать монолитный пояс, но нужно точно знать — какая марка кирпича и величина пролета.

Итак, если у вас кирпичная стена, то от чего зависит величина опирания? Во-первых от материала, на который опирают, во-вторых — от пролета плиты.

Есть такая серия как 1.141-1, которая выпускает плиты от ПК30 до ПК65. Там указано, что плита с пролетом до 4 метров должна опираться на стену минимум 70 мм, а если более 4 метров, то нужно опираться минимум на 90 мм. Также можно ссылаться на рекомендации завода производителя, и один из таких заводов рекомендует нам такие характеристики. На заводе можно встретить плиты различной высоты, это могут быть плиты 220мм, 320мм и 400мм. Глубина опирания зависит от длины пролета, чем он больше — тем нужно брать большую высоту плиты, и для каждой высоты есть своя номенклатура опирания плиты.

У нас может быть три типа опирания плиты: на бетон, кирпич и на металлическую балку. Возьмем стандартную высоту плиты, а именно 220 мм. Завод описывает нормальную и минимальную величину опирания так: «Для плиты с высотой 220 мм, минимальная величина опирания на бетон и металл составляет 80мм, на кирпич 100мм. Нормальная величина опирания для плиты высотой 220 мм, на бетон и металл — 100мм, на кирпич — 150мм.

Если взять литературу советских времен, когда больше внимания уделяли науке и практике, то там написано следующее: «Длина опирания плит на кирпичную кладку определяется по местном смятию и принимается не мене 75 мм для пролета до 4 метров и не мене 120 мм для пролета более 4 метров».

Получается так, что заводская серия и литература дает нам разные цифры, и кому тут верить? Но по нашему мнению лучше верить серии, ведь если что-то произойдет — вы сможете выставить свои претензии заводу.

На этом подытожим: несмотря на то, что при строительстве могут быть отклонения, предлагаем принять во внимание следующие цифры: при пролетах (длине плиты) до 4 метров — минимальное опирание — 80мм, при пролетах более 4 метров — 120мм. » Стены

» Стены

Укладка плит

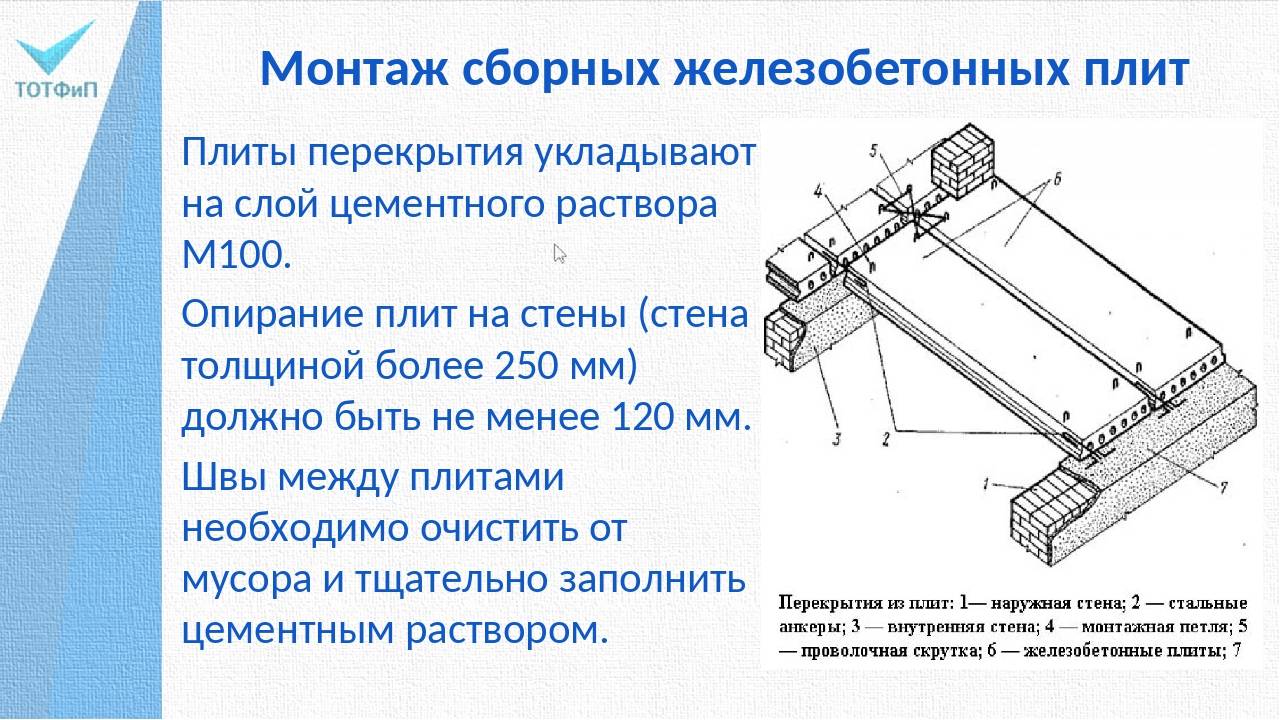

На данном этапе в работе участвует как минимум два человека. Они обеспечивают корректную постановку плиты в месте будущего монтажа. Однако для большей точности и удобства рабочего процесса желательно подключить третьего рабочего, который будет или цеплять панель, или же давать команды крановщику. Начинается укладка от стены – перекрытие должно лечь на слой нанесенного раствора с 2-сантиметровой толщиной. Чтобы смесь не выдавливалась под действием немалого веса плиты, ее следует делать как можно гуще. Точность посадки конструкции также зависит от того, насколько ровно была выполнена финальная кирпичная кладка, но и в случае отклонений при первом подходе к укладке панель можно скорректировать на месте при помощи ломов.
