Как построить арочные навесы своими руками из поликарбоната и металла своими руками: Инструкция и чертеж

Правильный чертеж – залог долговечности сооружения

Следует учесть, что проектирование и создание схемы навеса лишь поначалу отнимет у вас некоторое количество времени. В ходе работ вы значительно сэкономите его, а также свои нервы, деньги и труд.

Почему важно грамотно составить схему

1. Правильные проекты навесов из поликарбоната помогают выбрать для них оптимальное место на участке.
2. Чертеж позволяет точно подсчитать количество нужных стройматериалов и тем самым сберечь деньги, т.к. вам не придется докупать что-либо или выкидывать ненужные остатки.

1. Схема определяет четкое представление о внешнем виде сооружения и позволит судить о том, эстетично ли оно и вписывается в экстерьер вашего участка.
2. Качественной конструкция будет лишь тогда, когда вы правильно определите параметры его каркаса и верно подберете толщину поликарбоната. При этих условиях сооружение прослужит долго.

Данные, которые надо учесть, когда осуществляется проектирование навесов:

• назначение сооружения и в связи с этим — его размеры;
• учет климатических особенностей региона и свойств почвы на участке, исходя из этого – расчет нагрузок на конструкцию;
• подбор оптимальных строительных и облицовочных материалов.

Виды и размеры поликарбоната

Чтобы подобрать поликарбонат, нужно знать, какие его виды существуют.

1. Монолитный материал выпускается в виде сплошных (не имеющих проемов) полупрозрачных листов. Исходя из его предназначения и условий эксплуатации, можно выбирать покрытие, имеющее различную толщину.
2. Ячеистый или сотовый поликарбонат является пустотелым материалом. Два-три листа в нем сопрягаются перемычками (ребрами жесткости). Внутри покрытие похоже на пчелиные соты, которые не шестиугольные, а имеют обычно прямоугольное строение ячеек. Это обеспечивает материалу достаточную жесткость при очень малом весе.

1. Гофрированный аналог не так распространен. Внешне он напоминает полупрозрачный шифер либо профилированный настил разных цветов. Высота его гофры может составлять до 5 см.

Тип поликарбоната	Толщина, в миллиметрах	Ширина и длина, в метрах	Высота профиля, в сантиметрах
Монолитный	2, 3, 4, 5, 6, 8, 10, 12	2,05x3,05	x
Сотовый	4, 6, 8, 10, 16, 25 и 32	2,1x6 и 2,1x12	x
Профилированный	1,2	1,26x2,24	5

При вычислениях опирайтесь на стандартные габариты материалов для каркаса и кровли. Так вы получите меньше отходов при монтаже постройки.

Создавая проекты хозблоков с навесом, имеющие, например, мангал или барбекю, учтите, что пристройку надо планировать по нормам пожарной безопасности.

Нюансы выбора

Для сооружения привлекательного навеса нужно использовать полотно из поликарбоната. Лучше всего приобрести сотовый поликарбонат, так как он мало весит, огнестоек, хорошо блокирует лучи ультрафиолета.

Пустотелый лист предпочтительнее, так как он хорошо гнется, обладает свойством удерживать тепло. Монолитные листы более прочны, но менее бюджетны. Кроме того, у них плохая термоизоляция. Цвет, который имеет пластик, тоже важен. Цветной красивее, но у прозрачного лучше пропускная способность. Однако если в оформлении участка соблюдена определенная цветовая гамма, не стоит нарушать ее. Навес для детского бассейна вполне может быть и голубым, и желтым, и зеленым. В беседках лучше соблюдать баланс прозрачного поликарбоната и металлопрофилей, чтобы создать в меру рассеянное освещение, но при этом не слишком затенять место.

Если в сооружении планируется использовать не только поликарбонатные листы, но и металлопрофиль, следует учесть – чем больше металла в проекте, тем меньше света будет пропускать готовое изделие. Поэтому лучше ограничиться каркасом, оставив как можно больше места для прозрачных листов, защищающих от ультрафиолета, но пропускающих солнце.

Если форма навеса планируется прямая, без изгибов и необычных элементов, то использовать металл необязательно, можно заменить его профилированным или клееным брусом из дерева.

Чем тяжелее конструкция, тем более прочным должно быть ее основание. Арка или навес для бассейна требуют не просто металлопрофиля, а профильной трубы. В некоторых случаях могут понадобиться полосы из стали.

Как выбрать цвет материала?

Толщина материала – это не единственный критерий, по которому нужно делать выбор. Дело в том, что окраска панелей может быть самой разной, равно как и степень их прозрачности. Ниже приведены самые популярные на сегодняшний день варианты окраски.

Что нужно принять во внимание при выборе того или иного цвета? Прежде все, назначение планируемой конструкции:для бассейна, к примеру, идеально подходит синий, зеленый, голубой цвета, но они же совершенно не подходят для создания навесов над прилавками, так как целиком исказит цвет продаваемой продукции. Если речь идет о теплице, то для нее, очевидно, лучше применять прозрачный материал. Вместе с тем, для места отдыха он точно не подойдет, ведь не сможет защитить отдыхающих от солнечного света

Вместе с тем, для места отдыха он точно не подойдет, ведь не сможет защитить отдыхающих от солнечного света

Если речь идет о теплице, то для нее, очевидно, лучше применять прозрачный материал. Вместе с тем, для места отдыха он точно не подойдет, ведь не сможет защитить отдыхающих от солнечного света.

Навес из дерева

Навес из дерева является отличным дополнением для вашего двора или сада. Он создает уютную и защищенную область, где можно насладиться отдыхом на свежем воздухе и защититься от палящего солнца или непогоды.

Если вы хотите создать навес своими руками, вам понадобятся некоторые материалы, основные инструменты и последовательность действий.

Список материалов:

1. Деревянные балки (6x6 дюймов) для опор и поперечных балок
2. Деревянные доски (2x6 дюймов) для крыши
3. Винты для дерева
4. Бетон или цемент для фундамента, молоток
5. Дрель, пила, линейка
6. Уровень
7. Защитные очки и перчатки

Определите место, где вы хотите построить навес. Учтите размеры и ориентацию, чтобы обеспечить достаточно площади и оптимальное освещение.

Получите необходимые разрешения от местных органов и проверьте, есть ли подземные трубы или кабели, которые могут помешать строительству. Отметьте места, где будут находиться опоры и рассчитайте расстояние между ними.

Возьмите деревянные балки и отметьте места, где они будут встроены в землю. Используя лопату, выкопайте ямы глубиной около 1/3 длины балок.

Разместите балки в ямах и залейте их бетоном или цементом. Убедитесь, что они выровнены и стоят вертикально с помощью уровня.

Дайте бетону высохнуть и зафиксироваться, следуя инструкциям производителя. Разметьте места, где поперечные балки будут соединяться с опорами. Они должны быть параллельны и равномерно разнесены.

Используя дрель, предварительно просверлите отверстия в опорах и поперечных балках. Закрепите балки в опорах с помощью винтов для дерева, обеспечивая прочное и надежное соединение.

Используя уровень, проверьте горизонтальность поперечных балок и внесите необходимые корректировки. Измерьте и отрежьте деревянные доски нужной длины для покрытия навеса.

Расположите доски на поперечных балках, начиная с одного конца и работая к другому. Оставьте небольшие промежутки между досками для обеспечения вентиляции.

Закрепите доски на поперечных балках с помощью винтов для дерева. Проверьте горизонтальность и выравнивание досок, регулируя их при необходимости.

Проверьте, все ли элементы навеса надежно закреплены и выровнены. Покройте дерево специальной защитной краской или лаком, чтобы защитить его от воздействия погодных условий и повысить его долговечность.

Поставьте столы, стулья или другую мебель, чтобы создать уютное место для отдыха и релаксации. Регулярно осматривайте и обслуживайте навес, чтобы убедиться в его безопасности и хорошем состоянии.

Работа с деревом имеет свои особенности, и важно учитывать их, чтобы достичь успешных результатов. Вот некоторые особенности и советы:

При выборе дерева для вашего проекта учитывайте его качество, прочность и способность выдерживать воздействие погодных условий. Разные породы дерева имеют различные характеристики, поэтому выбирайте подходящую породу для своих потребностей.
Перед началом работы убедитесь, что ваше дерево хорошо подготовлено. Удалите кору и старую краску с помощью стамески или шлифовальной машины. Отглаживание и сглаживание поверхности дерева помогут получить более качественный финишный результат.
Дерево имеет свойство разбухать или сжиматься в зависимости от воздействия влаги и температуры

При работе с деревом важно обработать края досок или балок специальными составами, которые помогут предотвратить поглощение влаги и защитить древесину от воздействия погоды. Кроме того, после завершения проекта, рекомендуется нанести финишный слой, такой как лак или краска, чтобы защитить дерево от влаги, ультрафиолетовых лучей и других повреждающих факторов.

Подготовительные работы: какой толщины материал использовать

Перед выбором размеров конструкции рекомендуется определиться с видом листов для монтажа. То есть сначала нужно выбрать цвет и толщину заготовок. Сотовый поликарбонат продаётся в листах разной толщины (от 4 мм до 12 мм). При покупке для дачного строительства материал могут порезать (в зависимости от того, какого размера будет постройка).

Толщина детали для изготовления навеса выбирается по следующему принципу — конструкция должна выдержать снег. Но на это в большей мере влияет не столько качество поликарбоната, сколько надёжность каркаса. Следовательно, можно использовать даже самые тонкие листы. Это позволит и значительно удешевить навес.

Поликарбонат — очень пластичный материал, поэтому легко можно сделать навес любой формы своими руками

Как выбрать размер конструкции: составление чертежа

Самое сложное — определиться с размерами планируемой конструкции. Есть несколько вариантов:

1. Если навес делается над крыльцом, ширина конструкции должна быть такой, чтобы последняя слева и справа от входной двери выступала на 30 см. В этом случае капли дождя не попадут на пол и входящего человека. Длина изделия принимается равной расстоянию от стены дома до ребра первой ступеньки крыльца.
2. Если навес будет находиться над машиной, то его габариты должны соответствовать размерам автомобиля, при этом дополнительно нужно добавить на каждый параметр минимум по 30 см.
3. То же самое касается и бассейна. Навес над ним нужно делать немного больше.

После определения размеров необходимо нарисовать чертёж.

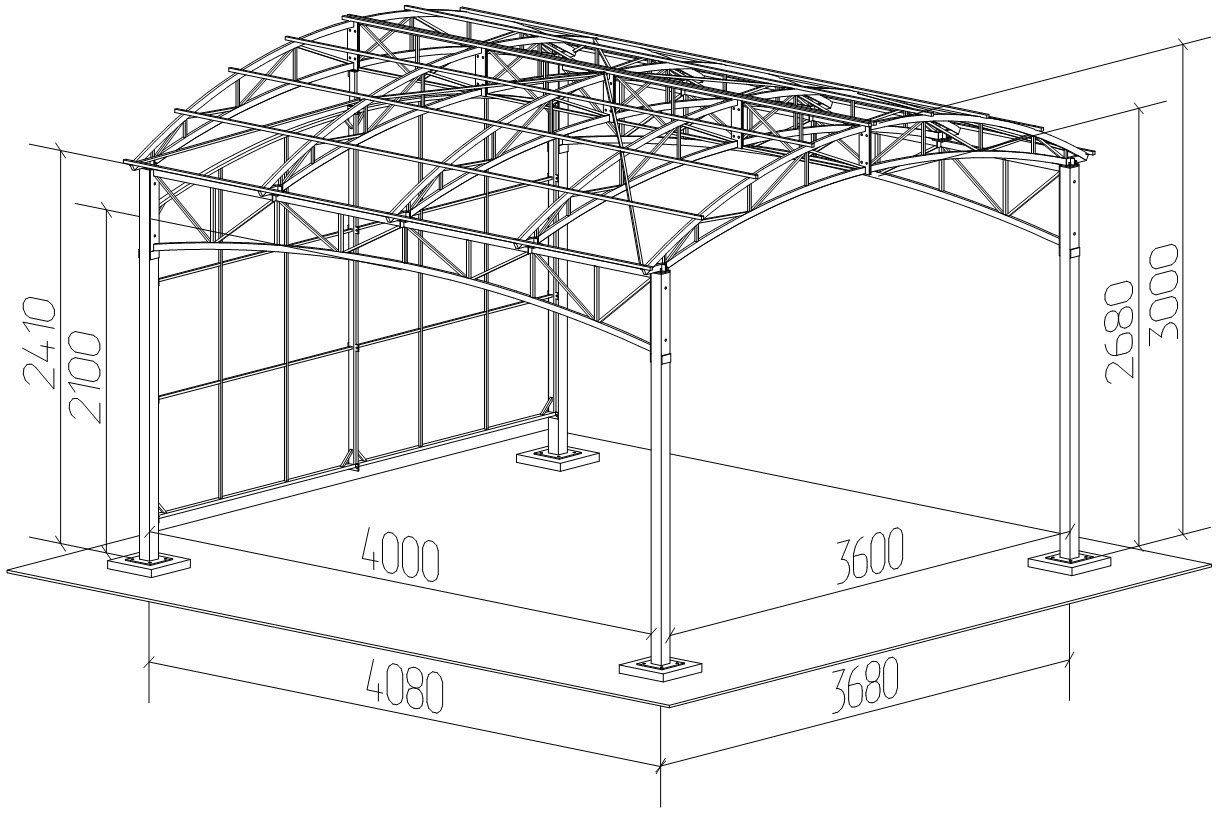

На чертеже навеса из поликарбоната нужно обозначить все размеры навеса

Со стороны фасада навес часто делают арочным. В этом случае радиус изгиба сотового поликарбоната должен быть равен высоте пристроя.

Как сделать расчёт материала

Расчёт количества необходимых материалов можно произвести, пользуясь построенным чертежом. Предположим, у нас будет создана конструкция без арочных элементов. Пусть это будет навес над крыльцом. При этом ширина входной двери — 80 см. Согласно рекомендациям специалистов, принимаем ширину навеса равной H = 80 + 30 + 30 = 140 см или 1,4 м.

Для каркаса идеально подойдёт профильная квадратная труба с сечением 25 х 25 мм. Достаточно установить три подпирающих поликарбонат отрезка длиной 1 м каждый и соединить их поперечно на краю навеса.

Размер навеса зависит от многих параметров, например, от того, где он будет располагаться

Опоры конструкции можно сделать из обычной стальной трубы диаметром 32 мм. Достаточно установить в землю два столба высотой до уровня верхнего ребра входной двери (не менее 2 м). Не забудьте добавить на вкопку в землю 0,5 м.

Крыша

Соберите сами

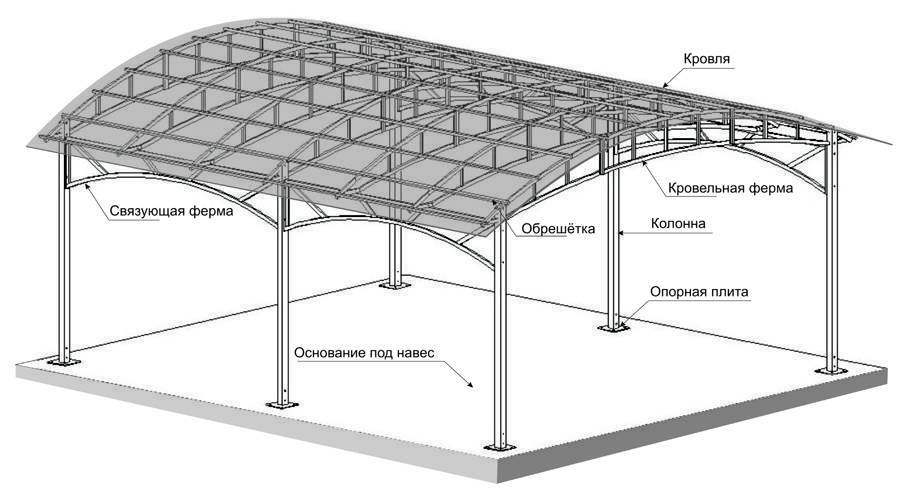

Арочные навесы из поликарбоната легко изготавливаются, если вы произвели верный расчет. Первым делом забетонируйте основание под стойки, затем на столбики установите арки. Удобнее будет, если работать вдвоем. Закрепляйте конструкцию одновременно с противоположных сторон, проверяя, нет ли перекосов.

Соедините фермы и стойки, а с арками соедините направляющие. Собрав навес, нанесите на него антикоррозионное средство и краску.

Вернитесь к сборке. На поликарбонате просверлите дырки на расстоянии не больше 30 сантиметров. Закрепите резиновые прокладки и соедините каркас и поликарбонат.

Либо можно использовать разъемные профили для крепления поликарбоната. Алюминиевый профиль используйте, чтобы прикрыть открытые торцы. Для этого в профиле должны быть перфорации для слива. Пристраивая навес к зданию, пройдитесь герметиком по стыкам панелей. Это предотвратит коррозию.

Фермы монтируйте горизонтально на стойки навеса, а затем крепите лист профнастила. Для этого вам понадобятся саморезы – обычно достаточно 8 штук на один квадратный метр.

Арка своими руками – несложная задача. Стоит лишь помнить, что важнейший этап мероприятия – определить материал и произвести верный расчет.

https://youtube.com/watch?v=LMsRDkSjeV4

Выбор материалов для строительства

Арочный навес для дачи или загородного дома чаще всего строится из поликарбоната: это прочный и практичный полимерный материал, который может служить много лет, выполняя все свои функции. Он используется как для навесов и козырьков, так и для теплиц благодаря высокой степени светопрозрачности и прочности. Можно приобрести бесцветный поликарбонтат, а можно купить цветные листы, которые будут выполнять не только защитную, но и декоративную функцию.

Какой поликарбонат выбрать для строительства? В продаже можно встретить несколько вариантов листов:

Самые тонкие панели имеют толщину 4 мм. Этот вариант используется только при строительстве стен теплиц и парников, так как такие листы не выдержат серьёзную снеговую и ветровую нагрузку.
Поликарбонатные листы толщиной 6-8 мм – оптимальное решение для строительства любых навесов и козырьков. Это самый распространённый тип продукции, который можно также использовать при возведении беседок, теплиц большой площади и иных светопрозрачных конструкций. Можно выбрать материал любого цвета, поликарбонат со временем не мутнеет и не теряет других положительных качеств.
Панели толщиной 10-16 мм используют для возведения шумозащитных перегородок и кровель большой площади. Стоит такой поликарбонат достаточно дорого, и приобретать его для навеса – лишняя трата. К тому же, из-за высокой прочности и жёсткости ему будет трудно придать нужную арочную форму.

Основной каркас изготавливается из полукруглых ферм: рассчитать арочный навес самостоятельно достаточно сложно, поэтому можно приобрести уже готовые фермы, изготовленные с помощью сварки: это самое надёжное решение.

Для небольших навесов в некоторых случаях используются фермы, вырезанные из толстой фанеры, обработанной антисептиком. Такой вариант можно реализовать самостоятельно, и он вполне подойдёт для установки на деревянный каркас. Но всё же используют его нечасто, так как дерево – не самый долговечный материал даже при самой тщательной обработке.

Подготовка площадки под строительство

Перед постройкой навеса нужно правильно выбрать для него место в зависимости от будущего использования. Площадку для растений или зоны отдыха располагают в глубине сада, а навес для парковки автомобиля, напротив, лучше расположить ближе к воротам. Площадку очистить и выровнять, кроме того, необходимо подобрать материал для подготовки поверхности.

Подготовка бетонной площадки под навес проводится следующим образом:

Для площадки снимается верхний слой грунта и устанавливается опалубка, её высота может достигать 20 см. По периметру будущей площадки выкапываются ямы для установки опорных стоек, расстояние между ними составляет от 1 до 1,5 м. В качестве стоек можно использовать специальные закладные детали, а для деревянного каркаса – толстый брус.
Стойки устанавливаются в ямы и заливаются бетоном. Ему нужно дать время для высыхания, стойки должны располагаться вертикально.
Площадку засыпают песчаной подушкой, которую следует утрамбовать, после этого заливается бетонный раствор. После высыхания должна получиться ровная площадка, расположенная под небольшим уклоном, снабжённая закладными опорными элементами для вертикальных стоек каркаса.

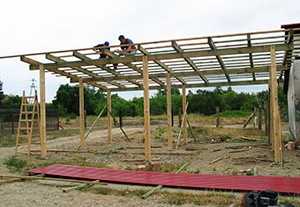

Монтаж односкатного навеса из профнастила

Для навеса монтаж профнастила своими руками осуществляется следующим образом:

1. Выбор материала для каркаса. В идеале подбор материала и профиля для изготовления каркаса осуществляется по результатам расчета на прочность, выполнение которого требует определенной квалификации. Но в случае с односкатным навесом небольшой площади сечение элементов каркаса можно подобрать приблизительно, предусмотрев заведомо достаточный запас. Мы рекомендуем использовать стальную прямоугольную трубу сечением 60х40 мм
2. Выравнивание и расчистка площадки. Прежде всего, участок, выделенный под строительство навеса, очищается от мусора и дерна. После — участок выравнивается
3. Установка стоек. Стойки навеса устанавливают через 1 м, при этом их замоноличивают в столбчатый бетонный фундамент. Глубина фундамента соответствует глубине промерзания, характерной для данного региона. На дне углубления делают подушку из утрамбованного щебня, а по периметру укладывают полиэтиленовую пленку или слой рубероида, которые нужны в качестве гидроизоляции. Длина стоек определяется величиной уклона навеса
4. Крепление продольных балок и прогонов. После установки стоек к ним приваривают продольные балки, на которые затем укладываются поперечные прогоны. Для закрепления последних можно использовать саморезы или электросварку. После сборки конструкцию грунтуют и окрашивают
5. Укладка профнастила. Листы профнастила начинают укладывать с нижнего ряда. Уложив на место первый лист, его прикручивают одним саморезом к прогону каркаса. Необходимо применять кровельные саморезы, снабженные резиновой шайбой. Далее на него укладывают следующий лист с нахлестом в одну волну. Второй лист прикрепляют к первому двумя саморезами. Аналогичным образом крепят последующие листы, пока ряд не будет завершен

Пример. Чертеж односкатного навеса

Цена на навес из профнастила

Многие компании предлагают свои услуги по изготовлению навесов из профнастила, цена которых зависит от разных факторов. Например, навес площадью от 6 до 15 кв. м высотой до 3,5 метров из оцинкованного профнастила и каркаса из профтрубы стоит 1495 руб./кв. м. Изделие такой же площадью, но более высокий – от 3,5 до 4,5 метров обойдется покупателю в 1695 руб./кв. м.

Полезные советы

• Хранящиеся в штабеле листы профнастила должны быть изолированы один от другого деревянными прокладками. Это позволит избежать повреждения защитного покрытия

• При раскрое листа следует пользоваться ножовкой или ножницами по металлу. Если листы резать с помощью болгарки, защитное покрытие в зоне контакта с диском или окалиной будет плавиться и выгорать
• Кровельные саморезы следует прикручивать с небольшим усилием так, чтобы резиновая шайба была лишь чуть-чуть прижата. Если она будет сильно деформирована при закручивании, то очень быстро потеряет эластичность и начнет пропускать воду
• Перед окрашиванием металлический каркас необходимо обработать антикоррозионными составами. Если позволяют средства, лучше использовать профиль из нержавеющей стали. Такой навес прослужит очень долго, практически не требуя ухода

Видео про созданный навес из профнастила своими руками

В видео автор рассказывает о том как сделал навес из профнастила самостоятельно.

Красивые примеры

Навесы из поликарбоната не только удобны и практичны. Они могут быть необычными, эффектными конструкциями, которые гармонично занимают свое место в ландшафтном дизайне участка. На готовых примерах предлагаем рассмотреть разнообразие моделей, собранных во дворах частных усадеб.

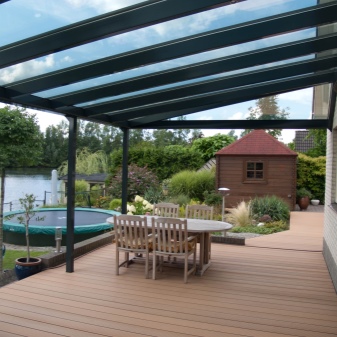

Односкатное покрытие из монолитного полимера в стиле минимализм.

Каждый козырек, защищающий от дождя и солнца, добавляет комфорта домочадцам, а если сделать его с душой, он облагородит территорию и станет любимым местом для отдыха всей семьи

О том, как сделать навес из поликарбоната во дворе частного дома своими руками, смотрите в следующем видео.

Устройство односкатного навеса своими руками

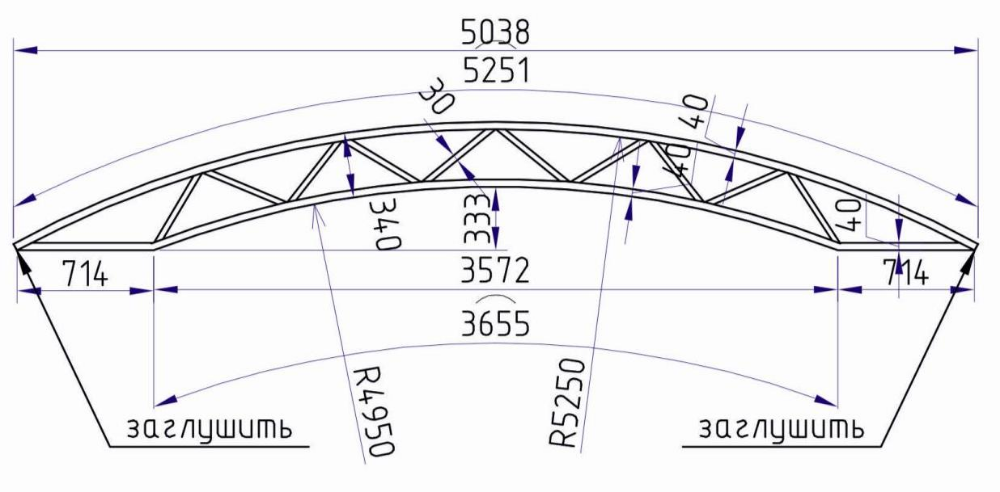

Расчет и чертеж фермы

Так как навес подвергается воздействию ветра, нужно очень надежно закрепить каркас поперечин со стойками. Поперечные балки закрепляются максимально жестко на стойках, для этого металлические элементы следует надежно сварить или же закрепить болтами в двух точках каждой из опор. Надежнее установить по паре поперечин, которые между собой соединить крестообразными связями. Далее приступайте к расчету фермы — конструкции, которая прочно и намертво соединяет поперечные балки с опорами и обрешеткой, создавая монолитную каркасную систему. Ферма конструируется в зависимости от типа крыши навеса.

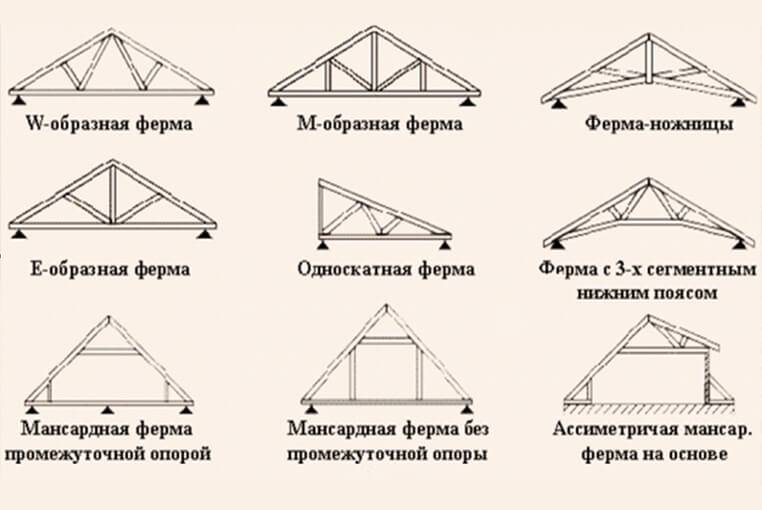

Типы крыш навесов

Самая простая крыша — односкатная. Сложнее двухскатная и многоскатная крыши. Расчет арочной крыши производится особым образом

Но каким бы ни была конструкция, важно знать, что при увеличении высоты фермы будет возрастать ее несущая способность, поэтому зимой снег не будет задерживаться на такой крыше навеса. Прочными ребрами жесткости вы увеличите прочность всей конструкции

Для ребер жесткости, которых будет несколько, нужно выбрать прочную трубу. Ее размер определяется по размеру самого строения навеса:

• труба металлическая размером 2х20х40 мм используется при строительстве небольших навесов, длиной менее 4,5 м;
• труба размером 2х40х40 мм используется в конструкции до 5,5 м;
• свыше 5, 5 м потребует трубу с размером 2х30х60 мм.

Расстояние между трубами не может быть более 1, 7 м, потому это нужно учитывать при планировании шага фермы. Чем больше перекрываемая сторона, тем больше стоек и, соответственно, дороже выходит навес, тем выйдет сложнее работа. Оптимально сделать пролет в три метра, он обеспечит достаточную площадь и при этом будет минимальным по затратам.

Навес из полимерного пластика

Большой популярностью в последние годы пользуется полимерный пластик. Из поликарбоната изготавливают кровлю для козырьков и навесов, строят теплицы и обшивают беседки. В зависимости от вкусовых предпочтений, можно выбрать как цветной полимер, так и прозрачный, полупрозрачный.

Выбор толщины листа для строительства арочных навесов

Толщина панели поликарбоната варьируется в пределах от 4 мм до 25 мм.

Структура панели в зависимости от толщины

Для того, чтобы определиться, какой толщины листы нужны для будущего проекта навеса, предлагаем ознакомиться со следующей предоставленной информацией:

Панель толщиной в 4-6 мм используется при строительстве тепличных стен и перегородок, обладают высокой светопроницаемостью. Такие листы не способны выдержать большую нагрузку (например, выдержать толщи снега), поэтому каркас теплицы обшивается тонкими панелями в 4 мм, а на крышу идёт более толстые листы в 6 мм.

Теплица

• Листы поликарбоната до 8 мм толщиной идеально подходят для строительства небольших козырьков и навесов. Его также используют для частичной обшивки беседок и открытых веранд. Считается оптимальным вариантом и имеет на строительном рынке повышенный спрос.
• До 25 мм. Наиболее толстые листы поликарбоната используются для монтажа кровли большой площади. Например, зимнего сада, закрытой беседки или больших навесов. Панели такой толщины обладают высокими шумоизоляционными свойствами. Однако работать с такими листами гораздо сложнее: для проектов, требующих большой гибкости, панели толщиной от 16 мм и выше не подходят.

Выбор листового полимера для навеса

Советы по устройству фундамента для защитных конструкций из поликарбоната

После определения и расчётов будущего фундамента под навес, необходимо разровнять участок. Мороки с фундаментом не будет под навесные конструкции. А вот самостоятельным или полу-самостоятельным строениям без установки фундамента не обойтись.

• Прочность бетонной поверхности. Для установки каркаса потребуется крепкий, плотный фундамент. Поэтому экономить на высококлассной бетонной смеси не имеет смысла. Новички, как правило, делают огромную ошибку, пренебрегая защитой грунта.
• Выравнивание и уплотнение грунта. Обязательный процесс, без которого фундамент потеряет свои описательные качества.

Фундамент под навес

Для монтажа каркаса можно обойтись без классического наливного фундамента. Вместо этого можно использовать плиты или любое другое аналогичное приспособление. Однако укладка плит потребует дополнительных знаний, рук и техники – в одиночку тяжелые листы бетона не уложить.

• Опоры. Установка опор под навес избавит от трудоёмкого процесса по укладыванию плит. Разновидности опорных столбов под каркас:
  • Металлические опоры;
  • Деревянные опоры;
  • Бетонные или каменные опоры.

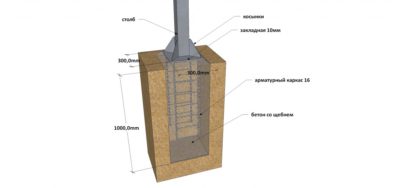

Установка опор под навес

Монтаж навеса из поликарбоната

Чтобы поликарбонат прослужил Вам долгие годы, помните следующие правила обращения с ним:

Материал имеет специальный защитный слой от УФ-излучения, невидимый человеческому глазу. Он расположен с лицевой стороны листа – на ней наклеена фирменная лента и нанесена компьютерная маркировка с информацией о дате изготовления листа. Монтируйте строго лицевой стороной к солнцу!

Лист расширяется при нагреве и сужается на морозе; колебание размеров в течение года может составлять до 3 мм на каждый погонный метр материала.

Если Вы желаете избежать деформации листа в конструкции, следует:

— избегать крепления поликарбоната саморезами (гвоздями) «наглухо»;

— отверстия под крепеж необходимо делать большего размера, нежели саморезы;

— саморезы желательно овальной формы в направлении вдоль ребер жесткости притягивать материал к каркасу до «легкого» упора;

— применять вместе с саморезами герметизирующие термошайбы;

 Почему заказывать нужно именно у нас?

Во избежание накопления конденсата и пыли внутри материала, рекомендуем: располагать лист ребрами жесткости вертикально, вдоль направления арки либо с уклоном не менее 10% заклеивать открытые торцы листа специальной защитной лентой с микро перфорацией.
