Автоматика для распашных ворот: особенности конструкции

Виды автоматических ворот

Секционные ворота

Это универсальный тип, подходящий и для установки на предприятии, и для частного применения, для дома или установки в гаражных помещениях, Отличаются высокой надежностью, защищены от воздействий неблагоприятных погодных условий. Могут управляться как автоматически, так и вручную, а механизм рассчитан на несколько открываний в день и обладает большой устойчивостью к серьезным нагрузкам, что позволяет использовать ворота в промышленных помещениях. Функционал ворот может быть расширен благодаря возможности установки в них дополнительных дверных и оконных проемов. Установка автоматики на секционные ворота требует соответствия типу подъема ворот – низкий, высокий или стандартный, наклонный или вертикальный.

Для ворот такого типа подходят цепные и вальные приводы. Вальные приводы более мощные, они необходимы, когда полотно имеет большой вес, а также в случае нагрузок высокой интенсивности. Цепные приводы  больше применяются в быту, подходят для ворот с низким и стандартным типом подъема.

Подъемно-поворотные ворота

Оснащены подъемно-поворотным механизмом и могут быть установлены в помещении любого типа, так как отличаются простой эксплуатацией и оптимальным соотношением цены и качества. Их полотно представляет собой цельную конструкцию, занимающую все пространство проема. Принцип открывания прост – перемещаясь по специальным направляющим, ворота меняют свое положение с вертикального на горизонтальное. Поэтому такой тип ворот подразумевает отсутствие каких-либо препятствий на пути движения полотна.

В сравнении с другими типами, подъемно-поворотные ворота не так хорошо сохраняют тепло, а установка подходит только для прямоугольных проемов. Если же произойдет частичная поломка, потребуется полная замена ворот.  Кроме того существуют ворота подъемно-гильотинного типа, — в данном случае полотно перемещается по принципу гильотины снизу-вверх по внешней стене помещения.

Откатные или сдвижные ворота

Такой тип конструкции отличается высокой надежностью, стойкостью к погодным воздействиям, и лучше всего подходит для установки в условия ограниченного пространства. Ворота оснащены прочным механизмом, способным выдерживать большие нагрузки.

Автоматика для откатных ворот обычно устанавливается на специальную площадку для привода или фундамент. При выборе привода стоит учитывать вес ворот.

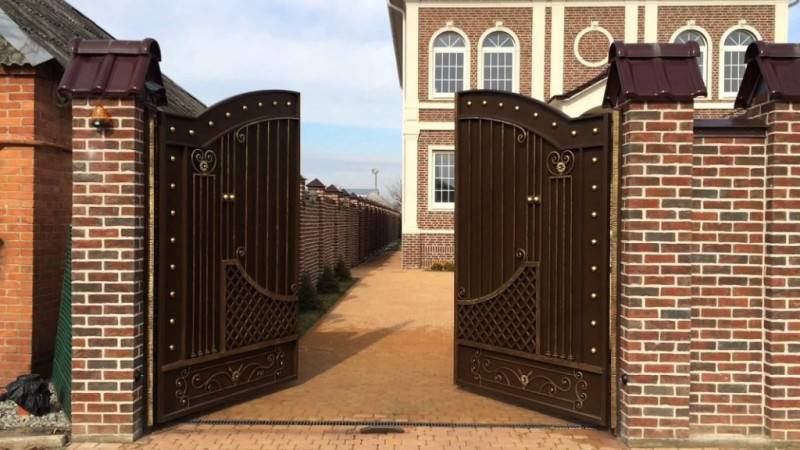

Распашные ворота

Конструкция отличается бесшумностью и легкостью открывания и закрывания, но требует свободного пространства. Теплоизоляция поддерживается за счет пластикового профиля, закрывающего просветы в конструкции. Для распашных ворот производятся приводы двух видов – линейные и рычажные (электромеханические, гидравлические).

Рычажные не боятся мороза, оснащены рычагом, могут открываться и наружу и внутрь. Линейные требуют меньше места для монтажа. При подборе автоматики необходимо учитывать площадь полотна ворот. Кроме того, автоматику распашных ворот необходимо содержать в чистоте, особенно в зимний период, очищать от снега.

Автоматические роллетные или рулонные ворота

Представляют собой гибкое полотно, скатанное в рулон. Конструкция отличается повышенной теплоизоляцией, упругостью и прочностью, большими размерами (бывают шириной до 11 метров, и высотой до 9 метров). При этом ворота достаточно компактны, благодаря способности скручиваться в рулон. Подходят для частного применения, на участках, в домах, гаражах и для крупных помещений, предприятий.

Могут быть смонтированы снаружи помещения и внутри него, а также в оконные проемы — так они не только заменят собой ставни, но и обеспечат безопасность, защищая от проникновения (актуально для жителей частных домов и коттеджей, или живущих на первом этаже здания).

Приводы

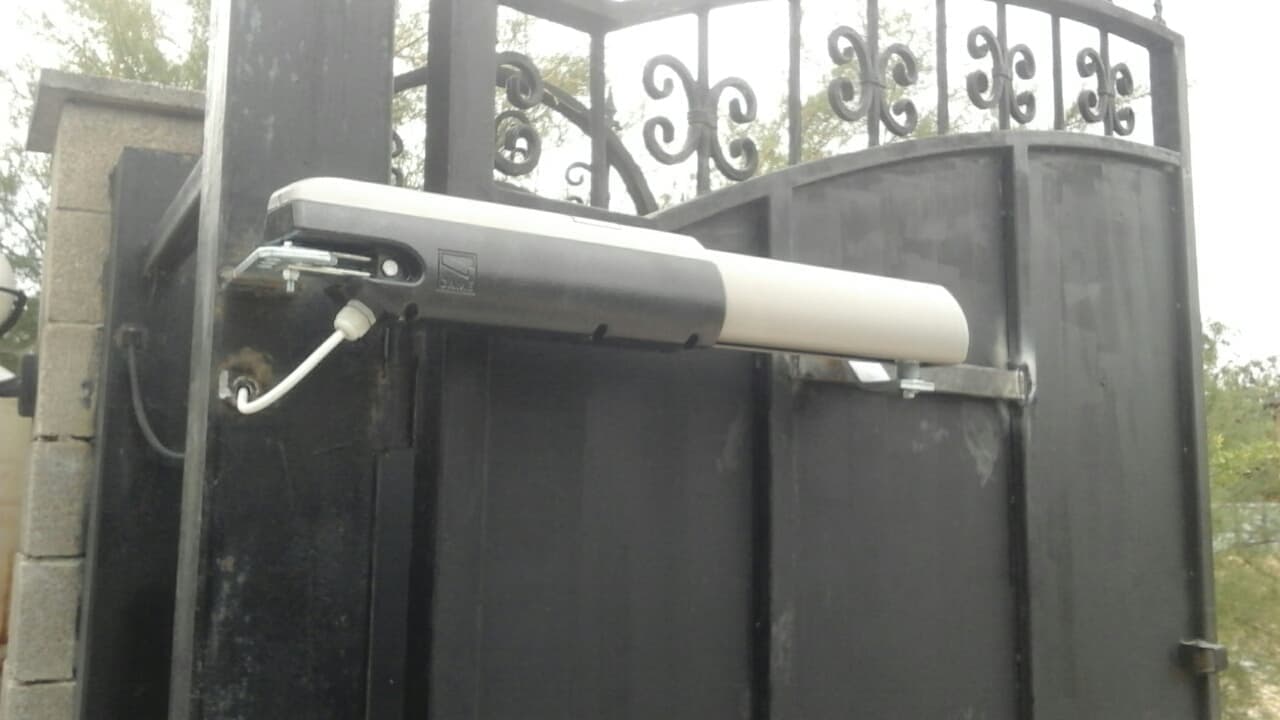

Распашные ворота оснащают линейными или рычажными приводами. Свой выбор потребители обычно останавливают на линейных автоматических устройствах с поступательным движением. Рычажные механизмы ставят, если работа с линейными приспособлениями затрудняется и не представляет большого смысла.

Существуют и приводы с подземной установкой – эстетичный вариант с погружением в землю

Они популярны у владельцев крупных особняков, которым важно сохранить замысел всего архитектурного ансамбля. Простым дачникам и собственникам традиционных домов рационально использовать линейные устройства. К покупке автоматики следует подходить ответственно, поскольку качество привода является залогом его долгой бесперебойной работы

Выбор устройства основывается на таких критериях, как :

К покупке автоматики следует подходить ответственно, поскольку качество привода является залогом его долгой бесперебойной работы. Выбор устройства основывается на таких критериях, как :

1. тип ворот;
2. ширина створок;
3. общий вес конструкции.

Но это далеко не всё

Для надежной работы приспособления важно учитывать максимальный уровень нагрузок. Автоматика будет исправно работать на воротах из профнастила. Также хозяин должен изучить интенсивность эксплуатации

Редкое применение допускает покупку прибора, рассчитанного на 50 % эксплуатации. Для постоянного движения ворот их лучше оборудовать приводом с интенсивностью работы 100 %

Также хозяин должен изучить интенсивность эксплуатации. Редкое применение допускает покупку прибора, рассчитанного на 50 % эксплуатации. Для постоянного движения ворот их лучше оборудовать приводом с интенсивностью работы 100 %.

Не менее важным критерием является время открытия створок. Показатель приводится в секундах. Цифра показывает, насколько быстро конструкция распахнется на 90°. Она неодинакова у разных моделей, поэтому выбор остается за хозяином по его потребностям.

Рекомендации по автоматизации портального устройства

Поставить распашные ворота самостоятельно вполне реально, ведь подобной конструкции устройства и принцип работы разработали и внедрили в быт более 1 тыс. лет назад. Принцип работы секционных ворот с электроприводом? На сегодняшний день они не утратили своей популярности, и их автоматизированные и усовершенствованные модели возводят в частных владениях, загородных территориях, на предприятиях, везде. При этом, для комфортной каждодневной эксплуатации, важна не только правильная установка, но и электрическая схема распашных ворот. Распашные конструкции отличаются:

• Универсальностью.
• Доступной ценой и возможностью самостоятельного изготовления и монтажа.
• Соответственно — простотой конструкции.
• Длительным сроком эксплуатации при условии соблюдения заводских размеров, технологичных моментов и рекомендаций.

Наиболее востребованы автоматические распашные ворота, позволяющие существенно повысить комфорт за счет автоматизации процесса открытия, остановки в необходимом положении и закрытия их створок.

Общий план системы автоматизации

Бесспорно, плюсом собственноручного выполнения работ от А до Я — возможность сделать устройство удобное конкретно для себя, и подобрать материалы декора, цены и качества. Так, облицовку можно сделать абсолютно любой: металлической, деревянной, из профнастила и прочее. Приступая к работе, изучите примеры чертежей распашных ворот, их отличительные особенности в зависимости от материала и габаритов.

Начертите схему или возьмите уже готовый вариант, внося свои изменения и поправки.

Солнечные панели для автономной работы автоматики

Солнечные панели для автоматики ворот позволяют использовать солнечную энергию для питания системы. Они состоят из солнечных элементов, которые преобразуют энергию солнечного света в электрическую энергию. Электрическая энергия затем хранится в аккумуляторах, которые могут использоваться для питания автоматических приводов и других компонентов системы.

Преимущества

Солнечные панели для автоматики ворот имеют ряд преимуществ. Во-первых, они позволяют уменьшить расходы на электроэнергию, так как солнечная энергия является бесплатным источником энергии. Во-вторых, они обеспечивают более надежную работу системы, так как автоматика ворот будет продолжать работать даже в случае отключения электричества. В-третьих, они являются экологически чистым решением, так как не используют генерирующие электрическую энергию источники, такие как газ, нефть или уголь.

Размеры и мощность

Размеры и мощность солнечных панелей для автоматики ворот могут различаться в зависимости от требований системы. Обычно они имеют мощность от 10 до 100 Вт и размеры от 0,5 до 1,5 квадратных метров.

Установка и обслуживание

Установка солнечных панелей для автоматики ворот должна производиться опытными специалистами. Необходимо выбрать оптимальное место для установки панелей, учитывая ориентацию к солнцу и наличие теней. Также необходимо правильно подключить солнечные панели к системе автоматики ворот и настроить их работу.

• Обслуживание солнечных панелей для автоматики ворот включает в себя регулярную проверку их работы, очистку от загрязнений и снега в зимний период.
• Также необходимо следить за состоянием аккумуляторов и заменять их при необходимости.

Стоимость

Стоимость солнечных панелей для автоматики ворот может различаться в зависимости от мощности и производителя. Обычно цена на солнечные панели для автоматики ворот начинается от нескольких тысяч рублей за одну панель. Однако, благодаря снижению стоимости солнечных панелей в целом, их использование становится все более доступным.

Выбираем электропривод для распашных ворот

Разберем производителей, продукция которых, судя по отзывам, отличается качеством, надежностью, длительным сроком службы.

Doorhan

Отечественная компания-производитель. Начало деятельности - 1994 год. Занимается выпуском, реализацией ворот, входных дверей, автоматики и других комплектующих к ним.

В продаже доступны ворота:

• распашные;
• откатные;
• рулонные.

Компания выполняет индивидуальные заказы на изготовление ворот для промышленных объектов, где длина полотна достигает 20 м.

Весомое преимущество автоматических систем управления «Дорхан» - бесперебойное функционирование даже в сильные морозы при температуре до -40 градусов, что не предусмотрено в автоматике импортных производителей.

Пользователи отмечают современный дизайн продукции, продуманность пультов дистанционного управления. Последние с помощью светового индикатора сообщают владельцу, закрыты ворота или нет.

Faac

Один из лидеров рынка по выпуску автоматических систем. Итальянский концерн FAAC Group существует больше 50 лет. Имеет 32 филиала и 80 официальных дилеров в разных странах.

Среди преимуществ его автоматики стоит выделить:

1. Возможность подключения к резервному источнику питания (при отсутствии электричества).
2. Ворота можно открыть вручную. Нужно просто снять блокировку.
3. В наличии подземные приводы, которые не портят дизайн кованых, деревянных ворот. Кроме того, такой привод не занимает места с наружной части створок.

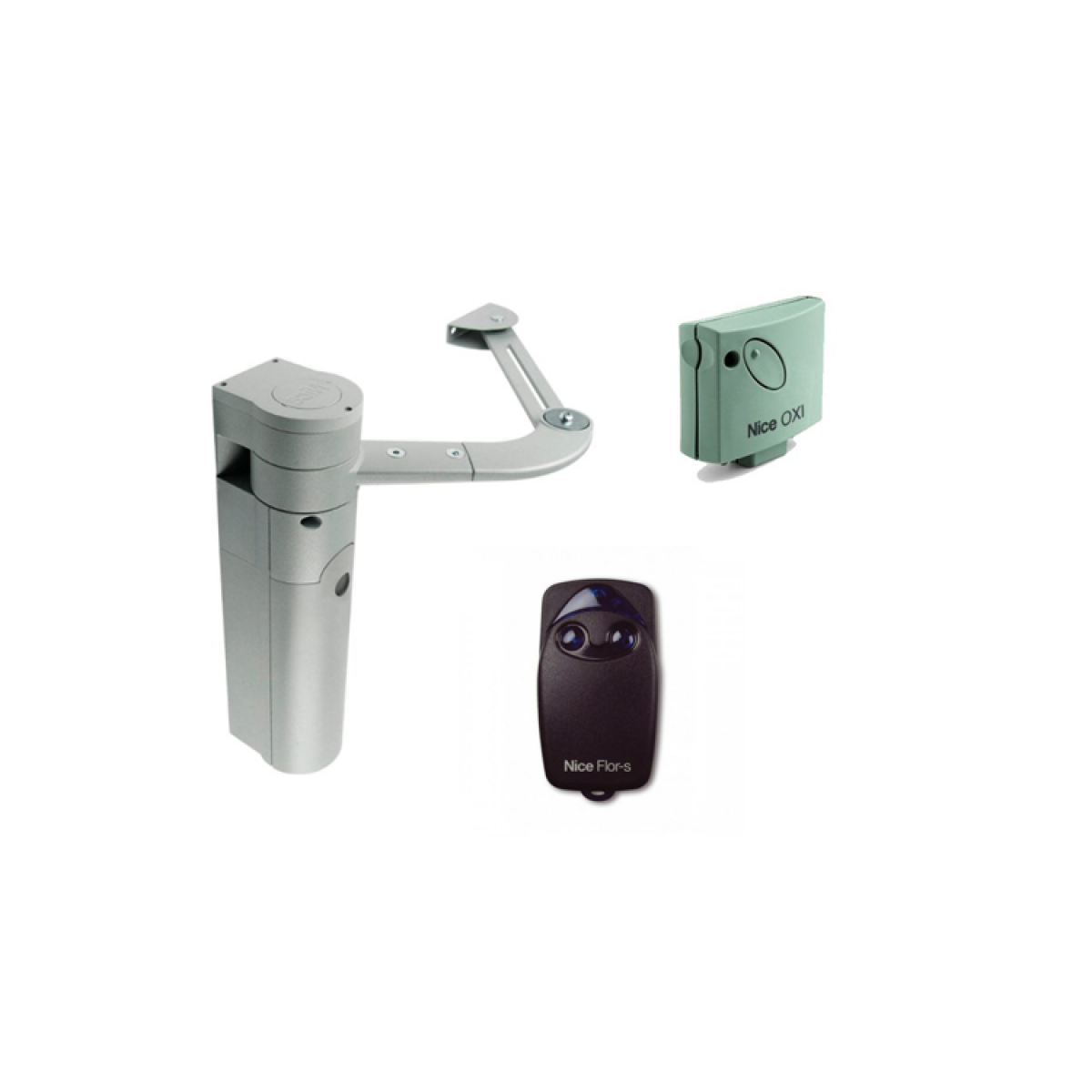

Nice

Появилась на рынке в 1990 году.

В перечень выпускаемой продукции входят:

• автоматические системы управления входными дверями, воротами, роллетами;
• шлагбаумы и комплектующие к ним;
• маркизные системы;
• сигнализации;
• системы видеонаблюдения;
• механизмы для контроля освещения.

Для самооткрывающийся распашных ворот выпускаются три типа привода (принцип их работы описан в разделе выше):

• линейный;
• рычажный;
• подземный (скрытый).

Все приводы изготовлены из высококачественного материала и имеют продуманный дизайн.

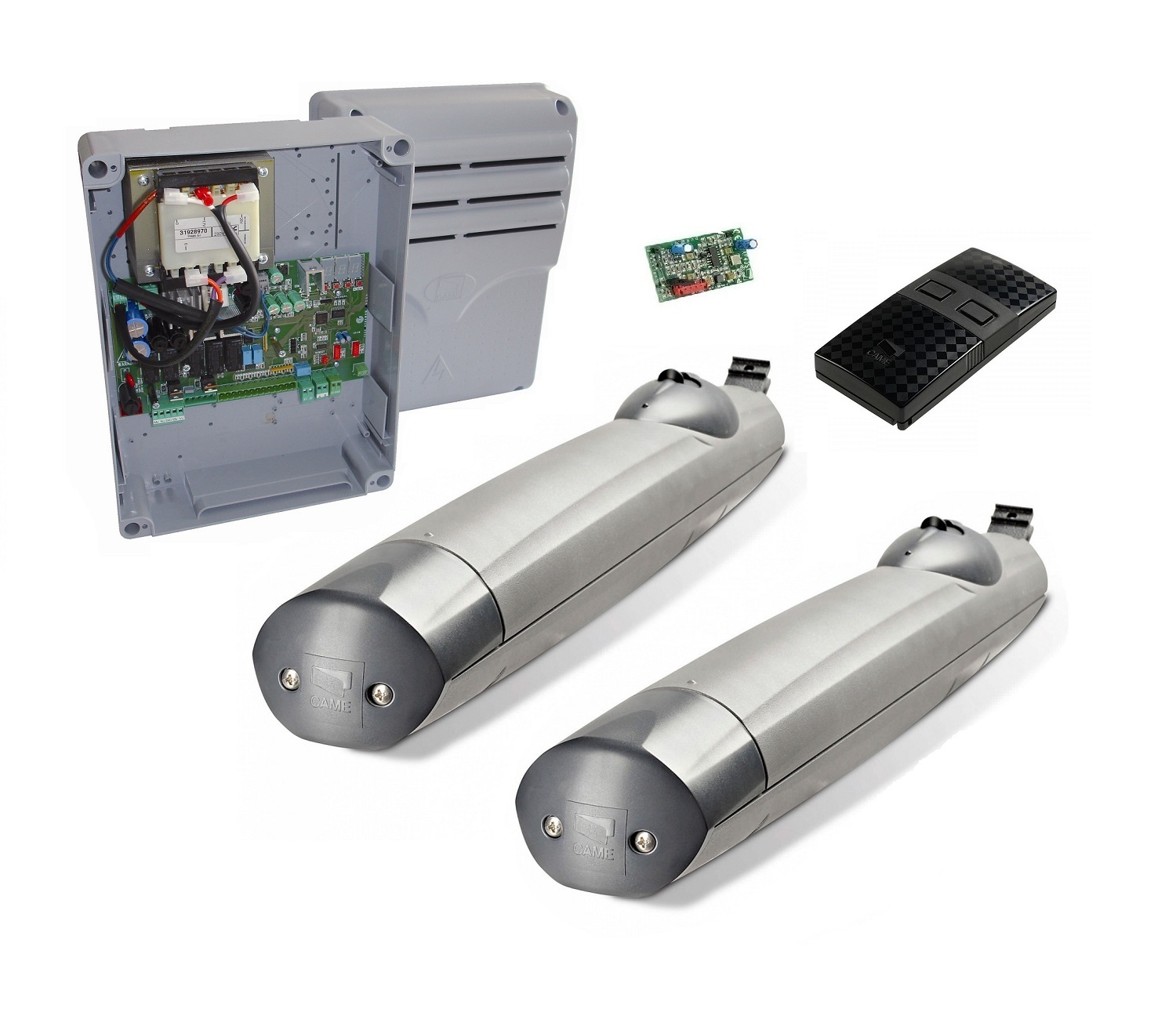

Came

Начало деятельности немецкой компании - 1972 год.

Специализация:

1. Выпуск, обслуживание автоматических систем для ворот частных гаражей, ограждений, в промышленных целях.
2. Разработка и реализация систем контроля доступа.
3. Продажа различных моделей сигнализаций, видеонаблюдения.
4. Выпуск систем типа умный дом.

Для распашных ворот приводы представлены следующими сериями:

1. Рычажные. Получили названия Stylo, Ferni, Flex, Fast.
2. Линейные. В продаже доступны Krono, Amico, Ati, Axo.
3. Подземные (скрытые). Реализуются Myto, Frog, Frog-J, Super Frog.

Плюсы уличных ворот на автоматике

Автоматические ворота обладают рядом преимуществ, которые выгодно их отличают от конкурентов. К ним можно отнести:

• небольшой уровень теплопроводности. Если ворота вмонтированы в строение, то благодаря своим характеристикам в здании будет сохраняться приемлемый температурный режим;
• высокий уровень защиты от звука. Это большое подспорье, если, например, рядом сосед по дачному участку начнёт использовать бензопилу для нарезки дров;
• экономия площади участка. В этом случае хорошим выбором будут секционные или откатные конструкции;
• придание зданию более эстетичного вида. Ворота могут служить как вспомогательный элемент декора, который не только скрывает недостатки, но и подчёркивает преимущества дачной усадьбы.

Почему так важно понимать, где нужна автоматика?

Каждый автовладелец прекрасно понимает, что гаражные помещения отличаются друг от друга. Точно так же, как и автоматические механизмы имеют особенности

Поэтому действительно важно представлять и понимать, какой конечный результат должен быть. Подумайте сами, что вы желаете: удобство и комфорт использования или постоянно контролировать и проверять работу системы?. Это имеет важное значение для секционных воротных полотен

Приводное устройство отличается надежность и проверкой временем

Это имеет важное значение для секционных воротных полотен. Приводное устройство отличается надежность и проверкой временем. Но, несмотря на это, оно требует более внимательного отношения, чем остальные типы приводов

Но, несмотря на это, оно требует более внимательного отношения, чем остальные типы приводов.

Автоматическое оснащение установить просто, зато ее эксплуатация довольно сложна, да и дорога. Вот несколько особенностей, про которые нужно всегда помнить:

• Обязательно должны быть в наличии цепные приводы, тросы и подшипники;
• Необходимый угол поворота будет ограничивать высоту воротного проема;
• «Холостые» прогоны должны быть непременно даже тогда, когда вы не собираетесь пользоваться в определенный момент воротами;
• Проводите регулярно техническое обслуживание или хотя бы визуально осматривайте механизм.

При эксплуатации секционной конструкции обязательно контролируйте время открывания

Это важно, потому что зимой внутренняя часть полотна подвергается образованию конденсата. Параллельно с этим избыток влаги образуется и на управляющих механизмах. Все это отрицательно влияет на работу всей автоматической системы

Все это отрицательно влияет на работу всей автоматической системы.

Обратите внимание, когда в очередной раз посетите автосервис, на обустройство воротного полотна. В большинстве случаев ворота там оснащают тепловыми пушками и завесами. Такими же методами можно пользоваться и для частных гаражей

Тепловые завесы или пушки – разумное решение проблемы

Такими же методами можно пользоваться и для частных гаражей. Тепловые завесы или пушки – разумное решение проблемы.

Характеристики

Оборудование устанавливается на каждую часть ворот отдельно. Подъезжая или подходя к воротам, пользователь нажимает соответственную кнопку на пульте, приемный блок оборудования принимает радиосигнал с командой об открытии ворот и задействует электромотор, который с помощью рычагов или червячного механизма со штоком давит на конструкцию, открывая ее. За такой же схемой происходит закрывание, блокировка ворот.

Оборудование устанавливает специализированная фирма. Но его несложно смонтировать самому, при владении некоторым опытом работы с подобными механизмами: части комплекта несложно закрепить и подключить к электросети.

Особенности устройства

Из особенностей распашных ворот выделяются:

• традиционное крепление створок положительно сказывается на долговечности конструкции;
• благодаря угловому соединителю исключается возможность провисания профиля;
• специальное покрытие профиля, которое является защитой от ржавчины;
• скрытые крепежи, благодаря чему обеспечивается красивый вид и снаружи, и внутри;
• обширный набор расцветок конструкции.

Важная особенность устройств автоматики – расчет на ту или иную массу ворот.

Прежде, чем выбирать электропривод, учтите такие факторы:

Размер створок

Главный показатель электромотора – мощность, она рассчитана на габариты створок. Ориентируйтесь не на средние, а на максимально возможные величины. В другом случае оборудование без запаса прочностных характеристик, быстро выйдет из строя.

Например, если створка более 100 кг, а электродвигатель выбирается на 200 кг, она прослужит недолго. Особенно возрастет нагрузка на движок при ветрах. Запас по весу нужно выбирать трех-четырех кратный. В случае со 100-кг воротами это 600-800 кг. Эти автоматические системы дорогие, но вам не придется ремонтировать установленное устройство.

Частота открытий/закрытий

Обычный жилой дом вполне обеспечить привод с интенсивностью 30 процентов. Если автоматика выбирается для промышленных территорий, рассматривайте приводы до 50 процентов запаса на интенсивность.

Стоимость движка для распашных створок должна соответствовать особенностям мощности, прочности и надежности. При желании сэкономить умельцы выбирают самостоятельное изготовление автоматики. Для работ используются готовые профлисты и рычажная приводная система. Если распашные ворота и забор во дворе уже установлены, то необходимо чтобы при их работе была легкой, без трудностей.

Самостоятельное изготовление привода возможно со следующими узлами и запасными частями:

• двумя поворотными движками доводчиками от Газели 3302 Катран с электроуправлением;
• питающим кабелем с двужильным сечением 2,5мм, его длины должно хватить до точек установки блока питания и соединителей Wago -4 шт;
• блоком питания – можно использовать компьютерный;
• радиоканалом управления – настраивается при помощи простого реле – одно или двухканального;

Механизмы движков крепятся кронштейном из уголка 40-20 мм. Конструкция редуктора соединяется с верхней частью ворот при помощи рычага, который изготавливается из газовой опоры-стойки.

Если электромеханический привод покупный, перед установкой устройство переводят в режим ручного управления. Для этого используется ключ, который обычно прилагается к устройству. Такое действие облегчит смену положения штока. После этого переместите механизм до максимальной отметки и укрепите на опорах створки ворот.

Подведите электропровода и перейдите к испытательному этапу. Когда механизмы будут отлажены на нужное автозакрытие, оборудуйте ворота замком-шпингалетом. В случае затруднения работы электромеханики, с открытием створок можно будет справиться вручную,.

Пошаговая инструкция по сборке и установке откатных ворот

Начинать работы нужно с разметки направления движения створок. Для этого натягивается веревка вдоль будущего проезда. Если толщина секционного материала не превышает 70 мм, то дистанция от столба до веревки делается равной 70 мм. Крепится веревка на высоте 15-20 см от земли.

С помощью такой разметки получаем ось расположения роликовых опор

Важно правильно выполнить расчет фиксации этих опор с точностью до миллиметра, поскольку от этого зависит срок службы всего механизма

Чтобы обеспечить свободное открытие ворот, опоры устанавливают как можно шире по отношению друг к другу.

У столба, который выступает ограничителем проезда, роликовую опору нужно уводить с внутренней стороны от него на 25 см по направлению отката створок. Если этого не сделать, накатной ролик, установленный позже, не даст воротам полностью открыться.

Закладка фундамента

Откатной механизм имеет внушительный вес, поэтому нуждается в надежном основании. Ниже мы поэтапно разберем, как сделать фундамент.

Разметка ямы

Чтобы вычислить периметр будущего фундамента, необходимо:

1. По стороне, где будут открываться ворота, добавить 1/2 ширины проезда. Это получится длина основания.
2. От ограждения в бок усадьбы по всей длине фундамента отступить 50 см. Получим размеры периметра.

В работе пригодятся рулетка, шнур и колышки.

Выемка грунта

По окончании разметки выкапывается грунт.

Глубина траншеи должна быть минимум на 20 см ниже уровня промерзания почвы в вашем регионе.

Чтобы в будущем сделать ворота автоматизированными, следует уже на этом этапе предусмотреть укладку кабеля под проезжей частью.

Изготовление закладной конструкции и притворного столба

Чтобы закладная вышла недорогой, подготовьте:

• арматуру диаметром 12 мм;
• швеллер шириной 12-16 см, длиной равной фундаменту.

Изготовление выглядит так:

1. К швеллеру сваркой крепят куски арматуры.
2. Потом приваривают арматуру поперек, чтобы вышли связные элементы.

При дальнейшей автоматизации укладывают основу под привод. Из подручных средств подойдет швеллер длиной 50 см. По центру проделывают отверстие под вывод проводки.

Установка закладного элемента в яму

Проводится в таком порядке:

1. Арматурой к низу в траншею опускается закладная.
2. Крепеж выполняется таким способом, чтобы швеллер вплотную прилегал к столбу, был строго горизонтально и параллельно траектории движения отката ворот. Для проверки используется строительный уровень.
3. Следующий шаг - расчет расстояния от дорожного покрытия до консоли. Этот показатель автоматически меняется, когда регулируется высота закладной.

Если закладная фиксируется на уровне с грунтом, с помощью регулировочных пластин получится увеличить зазор между консолью и покрытием, а уменьшить – нет.

Прокладка электропроводки (для автоматизации ворот)

Выполняется на этапе обустройства фундамента. Электрический кабель прячут в металлическую или пластиковую трубу диаметром от 25 мм. Кабель должен заходить внутрь свободно, чтобы не мешали изгибы, швы. Чтобы влага не попала внутрь трубы, края герметизируют.

Бетонирование ямы

Замес раствора рекомендуется проводить из смеси марки М200-М250, или смешать с песком портландцемент М400.

Заливка выполняется после окончательной фиксации закладной, проверки горизонтальности положения уровнем.

Раствор не должен покрыть верх закладной. Время полного застывания бетона - до 1 недели.

Характеристики

Автоматика для ворот обладает собственными преимуществами и недостатками, которые индивидуальны для различных моделей. Большинство потребителей приобретает комплект, в который входит электромотор и дополнительные устройства. Некоторые производители кладут внутрь обучающий видеодиск и кнопку для резервного пользования, заменяющую дистанционный пульт управления ввиду непредвиденных обстоятельств.

• Скорость. Мощность подключения механизма позволяет быстро открывать створки. Единичный цикл производят за 15 секунд.
• Минимальная площадь. Монтаж устройства производят на ограниченной территории, скрытой за створкой ворот. Тем самым конструкция не препятствует движению транспортных средств.
• Удобство в эксплуатации. Производитель ориентирован на комфортное использование устройства, работа которого бесшумна и надежна. Каждая модель способна выполнять до 50 000 рабочих циклов.

• Дополнительная безопасность. Установка электромотора блокирует створки в мсте крепления, тем самым обеспечивая внутренний слой защиты.
• Машинальность. Доводчики способствуют автоматическому закрытию створок без дополнительных манипуляций с пультом управления.
• Неожиданное отключение электроэнергии не является помехой для движения створок. При приобретении комплекта владелец получает ключ, который позволяет раскрыть створки вручную.

Однако наряду с преимуществами, электроприводы обладают и некоторым количеством минусов. К примеру, основной недостаток заключается в несущей конструкции, которая должна быть достаточно массивной и широкой, чтобы выдержать дополнительный вес.

Вторым недостатком для некоторых моделей является сужение выбора отделочного материала для ворот. Для распашного типа нелегко подобрать кованые декорации, которые бы не препятствовали замене или демонтажу электромотора в случае поломки.

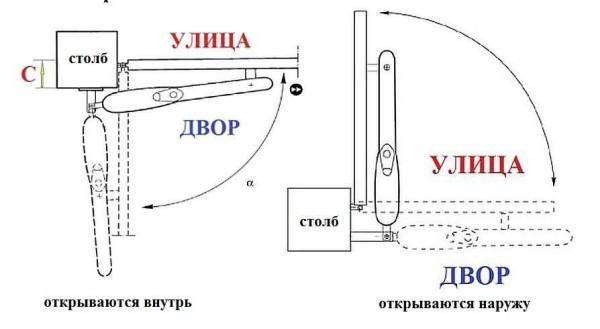

Автоматика при открытии створок вовнутрь

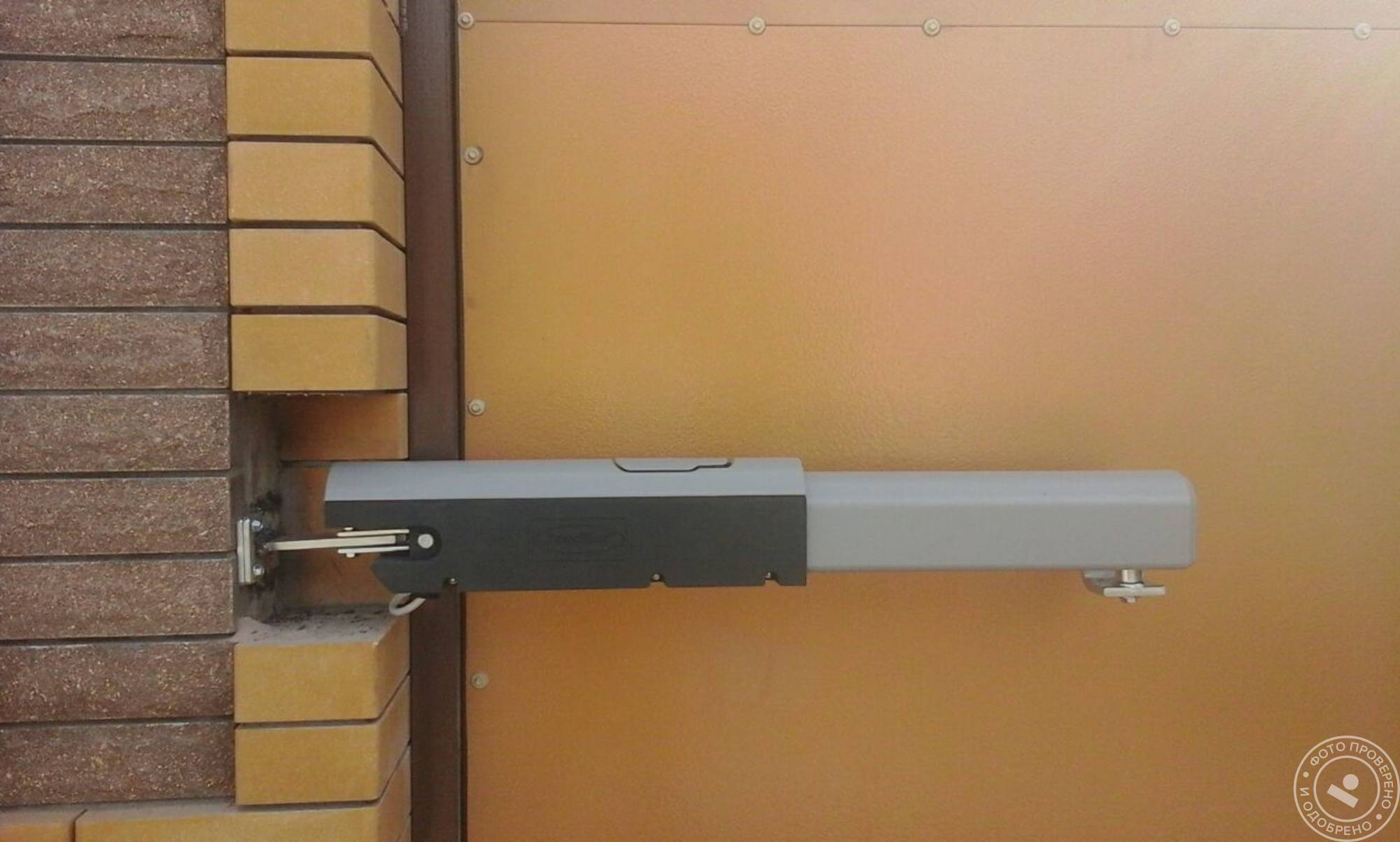

Для этого можно воспользоваться электромеханическим приводом, устанавливаемым в обычных распашных воротах. Для основания в виде металлических столбов, рекомендуется установка линейного электропривода.

Конструкция такого привода отличается высокой надежностью и имеет компактный вид. Стоимость этого механизма намного ниже рычажного привода. Поэтому, рычажные системы редко применяются в распашных воротах.

Намного хуже обстоят дела, если в качестве столбов задействованы кирпичные колонны, когда крепление ворот сделано по центру колонны. Для такой конструкции линейный электропривод обычно не устанавливают.

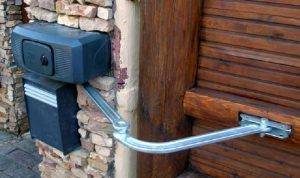

К таким столбам крепится автоматическая система рычажного типа. Открытие распашных ворот осуществляется рычагами, закрепленными на небольшом расстоянии от колонны (200мм).

Приводы

Эксплуатация автоматики для распашных ворот

Редуктор замерзает чаще, поэтому прямые приводы надежнее, но если его регулярно смазывать – это исключит замерзание. Для обогрева иногда используют термокабель.

Резистором блока управления выставляется время работы и ход створок. Усилие привода выставляется перестановкой указателя трансформатора на нужное положение. Для обычных ворот достаточно минимального значения. Стопоры нужны для того, чтобы створки, остановившись ими, дали сигнал и автоматика сняла усилие, понимая, что ворота закрыты.

Сплошные ставни имеют большую парусность, поэтому для них выбирают электромоторы помощнее. Именно парусность выводит маломощное оборудование из строя. Если створки имеют небольшую площадь даже 4 кв. м – создается значительная нагрузка, которая разорвет автоматику.

Редукторы из пластика, силумина, порошкового металла крайне ненадежные, они долго не прослужат с зашитой поверхностью весом 200–300 кг, а зимой тем более. Шестерни должны быть только металлическими. Самое лучшее сочетание – стальной червяк, латунная шестерня (Miller Technics, Rotelli).

Если хочется поставить линейную конструкцию, но не позволяют широкие столбы, часть кладки разбирается, кирпичи вырезаются. Лучше выбирать изделие с питанием 220 В (он мощнее) или с обогревательным кабелем.

Монтаж автоматики при открытии створок наружу

Для таких ворот подойдет любая система. Однако линейный механизм считается более надежным. Во-первых, его стоимость намного ниже, а качество не вызывает никаких сомнений.

Электромеханическая система устанавливается в проеме. Она займет примерно 150мм на каждой стороне. Для узких ворот крепление осуществляется в их верхней части.

Открытие створок наружу

Электропривод обычно монтируют к столбу. Для распашных ворот, открывающихся наружу, необходимо установить гидравлический привод и настроить его на ручной режим.

После этого привариваются специальные кронштейны для фиксации всей конструкции. Необходимо выдержать свободный ход рычага. Он должен не превышать один сантиметр. Следующим шагом будет проверка движения электропривода и створок распашных ворот.

Открывание ворот и их закрывание должно ограничиваться специальными упорами. После их установки подсоединяют электромоторы, оборудуются перемычки. Перед включением электромеханической системы подключаются пульты управления.

Если одна из створок начала двигаться в обратном направлении, нужно поменять местами провода на электродвигателе.

Автоматическая система должна обязательно иметь концевые выключатели. При отсутствии таких деталей, нужно обязательно настроить усилие открывание ворот, установить время функционирования створки.

Не нужно устанавливать самое большее усилие, так как оно сокращает время эксплуатации системы. Даже самого маленького усилия будет достаточно для открытия распашных ворот наружу. Не забудьте установить сигнальный маячок и фотографирующее устройство.

Как работает приводная система открытия воротных створок можно увидеть в видео:

https://youtube.com/watch?v=CzJzfyl0X5Q

Установка автоматики своими руками

Монтаж начинают с проверки работоспособности створок и сбора инструментов:

Если петлю и внутренний край столба разделяет расстояние 15 и менее сантиметров, на распашные ворота ставят линейный привод. При большем расстоянии входной группе необходимо рычажное устройство. Если механизм будет крепиться на бетонное или кирпичное основание, его следует укрепить. Для продления срока службы линейного изделия в процессе монтажа оставляют небольшой запас на ход штока (хотя бы 1 см). Затем проверяют плавность движения и смотрят, не мешают ли механизму упоры или спецавтоматика с концевыми выключателями.

С электрической частью оборудования работают строго по инструкции. Настраивают концевые выключатели или непосредственно на плате выставляют время работы створок, если будут применяться упоры.

Линейные приводы

Устройство работает от вращения винта двигателем через редуктор. Движение происходит вдоль направляющей, отчего энергия вращения механизма преображается в линейный ход гайки. Деталь открывает конструкцию. Плавность и долговечность линейного привода зависит от замедления двигателя в конце работы. Это должно происходить до реакции конечного выключателя. Если двигатель работает именно так, приводное устройство порадует долгой функциональностью.

Рычажные приводы

Оборудование обеспечивает входной группе плавность и прочность. Работает оно благодаря двигателю, который передает энергию через редуктор. На вертикальном валу задерживается кривошип, перемещающий створки через рычаги. Приводы оснащены конечными выключателями и датчиками контроля оборотов двигателя.

Гидравлика

Автоматика гидравлического типа функционирует от реверсивного гидравлического насоса, двигатель которого перемещает раствор в гидроцилиндры. Они и запускают ворота. За безопасную работу оборудования отвечают датчики. Механизм отличается высокой надежностью, но и цена его не мала.

Особенности установки приводов при открытии ворот наружу

При подготовке проёма делают закладные. В центре кирпичного столба прокладывают трубу или швеллер (100 х 100 мм) и приваривают арматуру. Затем под профтрубу сечением 60 х 30 выводят закладные (3 шт.) и приваривают петли для створок. Местоположение закладных должно идти вровень с точкой крепления приводов.

После монтажа конструкции устанавливают автоматику. Раму каркаса и закладную столба сваривают с кронштейнами (по 1 шт.). Затем прокладывают целые тщательно изолированные провода и проверяют устройство. При правильной установке створки будут двигаться в нужном направлении. Если механизм работает по-другому, скорее всего, провода перепутаны местами. Погрешность исправляют обязательно, иначе распашные ворота не смогут нормально функционировать.

Распашные ворота – отличный вариант в хозяйстве современного человека. Конструкция может состоять из одного или двух полотен и даже иметь место под калитку. Для экономии финансов конструкцию собирают своими руками, а для более комфортной эксплуатации ее оснащают электроприводом. Устройство работает в автоматическом режиме и при необходимости блокируется.

Меры предосторожности

Усилие девайса необходимо отрегулировать, учитывая вес ворот: чрезмерно большое значение дает большую нагрузку на узлы, которые быстрее изнашиваются. Опционально предусмотрены фотоэлементы, которые реагируют на движение и останавливают движение, чтобы не травмировать случайных прохожих.

Без защитной системы створки, наткнувшись на преграду, заклинит. Худший случай — выход привода из строя. Защитные датчики останавливают действие, но инерция сохраняется, поэтому параметры необходимо выставить правильно.

Оборудование чувствительное к перекосам. Если створки открываются не одинаково, защитная система будет понимать это как препятствие и блокировать раскрывание, поэтому петли должны быть усиленными.

Для тяжелого веса используют обычный механический рычажный запор-задвижку. Это гарантия того, что при намеренном или непреднамеренном раскачивании закрытых створок автоматика не повредятся.

Следует выбирать комплекты с опцией блокировки (приводная шестерня блокируется) при несрабатывании механизма, пропажи электроэнергии или перевода в ручной режим, чтобы случайные посетители не открыли ворота. Питающую линию изолируют трубами, устанавливают резервные кабели.

Установка и настройка автоматических приводов

Перед установкой автоматических приводов необходимо определить тип ворот и место установки. Также необходимо подготовить инструменты и материалы для установки.

Установка крепежей и привода

Необходимо установить крепежи и привод на воротах в соответствии с инструкцией по установке. Крепежи должны быть надежно закреплены на воротах, чтобы обеспечить их устойчивость. Привод должен быть установлен на крепеже и закреплен с помощью крепежных элементов.

Подключение проводов

После установки привода необходимо подключить провода к электрической сети и пульту управления. Провода должны быть надежно защищены от повреждений и коротких замыканий.

Настройка автоматических приводов

После подключения проводов необходимо настроить автоматические приводы. Настройка может включать в себя регулировку скорости и силы движения ворот, настройку датчиков безопасности и других параметров.

Тестирование и обслуживание

После установки и настройки автоматических приводов необходимо провести тестирование работы системы. Тестирование должно включать в себя проверку всех функций системы, включая открытие и закрытие ворот, работу датчиков безопасности и других параметров.
