Бутовый фундамент и его плюсы - Пошаговая инструкция кладки основания из камней своими руками

Как сделать бутовый фундамент своими руками

Достоинства такой конструкции

Перед началом строительства, лучше всего познакомиться с положительными характеристиками. Из такого натурального материала можно возвести хороший прочный фундамент, а также он прекрасно подходит для частных застроек с огромной площадью. Среди главных достоинств отмечается:

Экологичность. Такие камни считаются натуральными.
Основание будет с долгим сроком использования и надежным, благодаря хорошей прочности.
Фундамент износоустойчив и подойдет для построек любого размера. Про усиление здесь думать не стоит.
Устойчивость к воздействию воды. Очень часто грунт может подтапливаться грунтовыми или талыми водами. Но это не страшно, потому что надо конструкция выдержит абсолютно всё.
Камень обладает интересными характеристиками в структуре и поэтому не нужно дополнительно отделывать будущий элемент.
Часто такие изделия есть возможность комбинировать с различными другими. Например, на поверхности используется кирпич, а под ней будет сделана конструкция из булыжников. Благодаря этому, вы сможете сэкономить на проведении всего процесса.
Бутонабивной фундамент обладает хорошей прочностью и может стоять очень долго без ремонта. Тут отмечается ещё и хорошая морозостойкость, благодаря изначальному качеству такого камня.

Фундамент из бута своими руками

Одним из самых надежных, и в то же время недорогих видов оснований под дом, является бутовый фундамент. Его возведение – задача посильная даже для людей, не имеющих никакого опыта в такой области, как строительство. Основным материалом, используемым для его устройства, является бутовый камень. Стоит он очень недорого, достаточно распространен, и приобрести его будет несложно.

Как выбрать материал?

Прежде, чем начинать возведение фундамента из бута своими руками, следует определиться с материалом. Бутовым называют камень твердых пород. Чаще всего – это обыкновенный базальт. Камни мягких и хрупких пород (к примеру, песчаник) для возведения фундамента использовать нельзя. Основные требования к материалу указаны в таблице.

Несущая способность	От 100 кг/см2
Размер	Не более 50см в диаметре. Оптимальный диаметр – 20-30см.
Форма	Любая – рваная, постелистая, плитчатая. Два последних варианта в укладке удобнее.
Качество	Допускается применять только незагрязненный материал, не имеющий расслоений. Звук при ударе молотком должен быть чистым.

Цемент для бутового фундамента нужно брать не ниже марки М400 и замешивать смесь песок*цемент в пропорции не более 3*1. Воды следует добавлять в таком количестве, чтобы получилась достаточно текучая для заполнения всех промежутков между камнями смесь, но не слишком жидкая.

Делаем разметку под фундамент

Итак, как сделать фундамент из бута? Разметка под него выполняется в обычном порядке, точно так же, как и для обычного бетонного ленточного варианта, подробнее как сделать разметку под фундамент можете почитать здесь. То есть методом «египетского треугольника» или «двух кривых» находят расположение углов дома, устанавливают в этих местах колышки и протягивают шнур. Шириной фундамент из бута делается равным ширине стен дома плюс 20см (по 10см с каждой стороны).

Как выкопать траншею?

Траншею копают по разметке, заглубляя ее на 50-70см. Ее дно тщательно выравнивают и засыпают песком слоем около 20см. Получившуюся «подушку» утрамбовывают, предварительно намочив водой из шланга. Далее на песок укладывают двухслойную гидроизоляцию из рубероида.

Заливка бутового фундамента

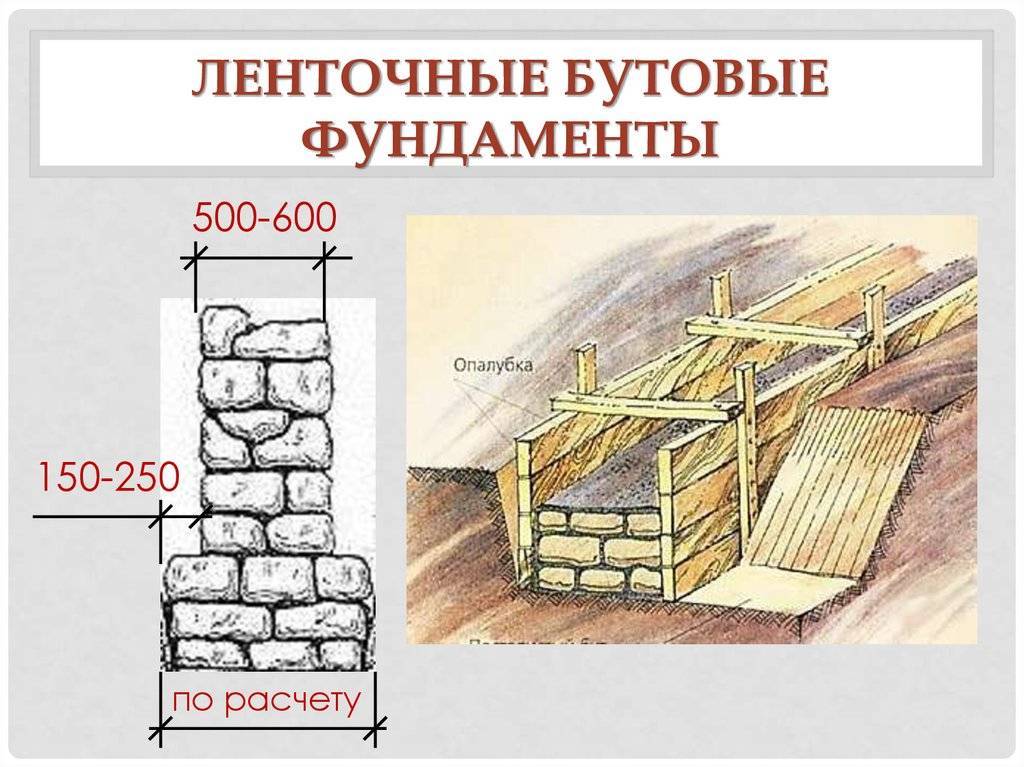

На следующем этапе в траншею устанавливается сбитая из досок опалубка, про то, как правильно установить опалубку под фундамент своими руками смотрите тут. В углах и местах расположения внутренних стен нужно положить самые большие камни. Просто бросать их в траншею нельзя. Это снизит степень надежности конструкции. Опускают камни на руках с помощником. Между ними устанавливают материал поменьше.

Важно: Укладывается бутовый фундамент так, чтобы ширина прорех между камнями была не менее 1-1,5см. Эти промежутки в дальнейшем будут заполнены бетоном. Слишком больших прорех также быть не должно

Их перекрывают мелкими камушками

Слишком больших прорех также быть не должно. Их перекрывают мелкими камушками.

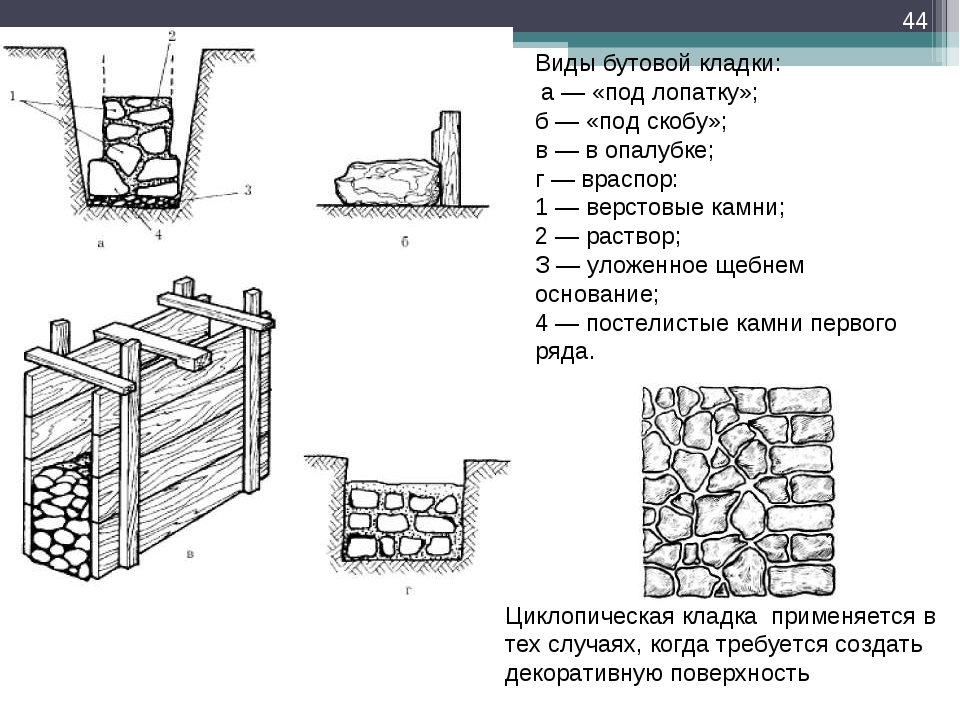

Далее кладку можно выполнять по одной из двух технологий:

Под лопатку. Высота угловых камней должна быть одинаковой (примерно 20см). Между ними натягивается шнур – ориентир для промежуточной кладки. Слой камней получившейся забутки осаживают кувалдой. Раствора в ней должно быть столько, чтобы при надавливании он выступал из-под камней наружу. Далее по углам устанавливаются новые «маячные» камни, на нижнюю забутку наливается раствор и собирается следующая.
Под залив. В этом случае в углы также устанавливаются самые большие камни, однако маяками они не являются. Остальной бут укладывается слоем в 20см и проливается бетоном. Затем на получившийся первый ряд наливают бетон толстым слоем и вдавливают в него камни. Все последующие ряды выливаются также.

Совет: Выполняя кладку фундамента из бута «под залив» своими руками без помощников, не делайте слишком больших перерывов в работе. Иначе кладка прочной не получится. Бутовые ряды нужно прокладывать прутами, металлическим ломом, проволокой и т.д. Использовать этот метод можно только для зданий не выше, чем в два этажа.

Производим кладку цоколя

Цоколь также может возводиться в опалубке способами «под лопатку» и «под залив». Иногда его строят и по методу традиционной кладки из кирпича. Последняя технология хороша тем, что можно выполнить расшивку швов. Цоколь, возведенный в опалубке, по окончании работ нужно будет оштукатурить.

Вот таким вот образом и возводится фундамент из бута своими руками. Мероприятие это, на самом деле трудоемкое и времени занимающее немало. Однако в результате получается фундамент, по надежности превосходящий даже бетонный с наполнителем из щебенки.

Видео:

Бутовый фундамент своими руками

Технология строительства бутового фундамента своими руками без специалистов и дополнительной техники является следующей.

Обустройство траншеи

Первым этапом на местности обозначьте контуры будущей траншеи. Делайте это при помощи деревянных колышков и натянутых между ними веревок. Ширина траншеи должна быть шире будущих стен на пятнадцать сантиметров. Приступив к процессу копки траншеи, понаблюдайте и определите степень рыхлости почвы, её состав. В случае значительного осыпания грунта со стен траншеи, соорудите временную опалубку из досок либо иных подручных материалов.

Для начала выкапываем траншею и по необходимости выставляем опулубку

После осуществления заливки эти доски можно будет удалить. В зависимости от климатической зоны глубина траншеи может быть различной. Однако она должна превышать уровень промерзания грунта, а потому, как правило, глубина траншеи составляет не менее полутора метров. Возможно, в некоторых конкретных ситуациях для проведения землеройных работ потребуется привлечь экскаватор.

Подготовка подушки

В подготовленной траншее первым слоем окажется песчаная подушка. Уложите песок на дно траншеи в два слоя, высотой примерно тридцать сантиметров. Затем сверху толщиной в несколько сантиметров просыпьте мелкий щебень. Далее пролейте сверху водой и утрамбуйте подушку.

Для более качественного результата рекомендуется увлажнять и утрамбовывать каждый слой отдельно.

Фундамент из бута не требует произведения монтажа гидроизоляционного слоя, но при желании можете использовать листы рубероида или его аналоги.

На дно траншеи укладываем и трамбуем песчаную подушку

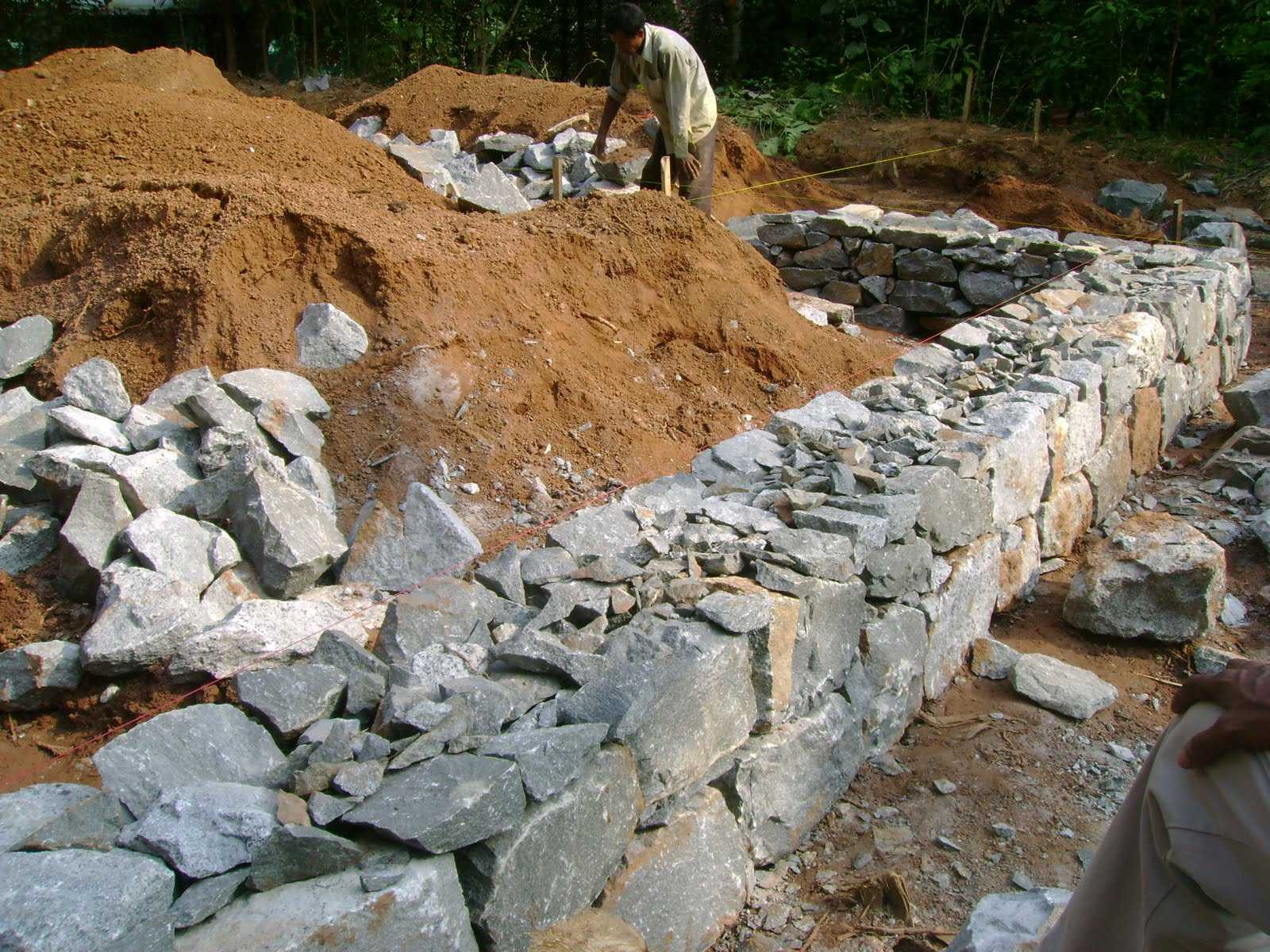

Укладка

Природные булыжники с максимально плоскими горизонтальными поверхностями уложите в первые ряды. Они должны стать прочной опорой, куда уложатся последующие камни для основания, а затем и стены здания.

Укладка камня в траншею

Ровные камни первых слоёв с силой вдавливайте в песчаную подушку до тех пор, пока они не станут неподвижными, т. е. перестанут качаться и поддаваться. Это также означает, что подушка плотно спресована, лишена пустот, проёмов и иных нежелательных образований, которые ухудшают прочностные качества всей конструкции и основания.

Камни направляйте вдоль земляной выемки для лучшего распределения нагрузки. Ни в коем случае не укладывайте камни поперек, это крайне не рекомендуется делать. В случае, когда в партии строительных материалов нет подходящих экземпляров, используйте молоток, кирку и зубило. При помощи этих инструментов и примерив на себя роль камнетеса, скорректируйте имеющиеся экземпляры для достижения необходимой формы.

Далее в процессе укладки камней так или иначе начнут образовываться различные дефекты в виде углублений, проёмов, пустот и т. д. В таком случае поработайте трамбовкой, а также добавляйте больше мелкой гальки и щебня для ликвидации нежелательных пустот. Дополнительно воспользуйтесь кувалдой для достижения наилучшего результата. Завершающим действием на данном этапе, осуществите заливку слоя бетонного раствора, который приготовили в классических пропорциях.

Заливка бутобетонного фундамента

Укладка следующих рядов

Как уже упоминалось в предыдущем пункте, осуществите заливку первого слоя на уровень тридцать-сорок сантиметров от дна траншеи. По подобному принципу осуществляйте укладку и заливку каждого ряда. При этом, все последующие слои монтируйте непосредственно в ещё не застывший раствор предыдущего ряда. Периодически осуществляйте перевязку швов.

Армирование. Дополнительная стабилизация и усиление бутового фундамента, никогда не будут лишними, особенно для конструкции большой высоты

Для этой цели используйте арматуру либо проволоку, особенное внимание уделяйте последним слоям конструкции

Краткие сведения об устройстве столбчатого фундамента

Столбчатый фундамент состоит из опорных столбов, свободно стоящих или связанных в единую систему ростверком.

Устанавливаются столбы под каждым внешним углом постройки и в точках пересечения стен. Тяжелые простенки и места сосредоточенной нагрузки также должны опираться на опоры.

Для возведения столбов используются следующие материалы:

камень – плитняк или бутовый;
кирпич – хорошо обожженный;
бетон марок В15-В25;
дерево;
трубы (стальные или асбестоцементные), заполненные бетоном;
сборные железобетонные изделия.

Лучшим грунтом для возведения постройки на столбах является песок.

Особенности и преимущества фундамента из бута

Ленточное основание для дома, выложенное из бута, отличается целым рядом преимуществ в сравнении с привычным железобетонным фундаментом

Ленточное основание для дома, выложенное из бута, отличается целым рядом преимуществ в сравнении с привычным железобетонным фундаментом. Одними из основных являются:

Надежность и монолитность всей конструкции. Дом, выстроенный на бутовом фундаменте ленточного типа, может простоять до 150 лет и более.
Отличная износостойкость камня. Так, основание ленточного типа из бута не подвержено воздействию ветров, износа в результате природных механических воздействий, разрешению под воздействием ультрафиолета и пр.
Низкая гигроскопичность бута. В результате бутовая конструкция не способна поглощать влагу, что делает такое основание еще более крепким. К сравнению, привычный железобетонный фундамент даже при условии применения вибратора при заливке раствора, представляет собой пористую структуру, которая способна поглощать влагу в сезон дождей или таяния снега. А это, в свою очередь, негативно сказывается на целостности всей конструкции.
Привлекательный внешний вид конструкции, не требующей дополнительной отделки.
Сравнительная экономия на строительных материалах, но при условии, что залежи бута будут располагаться в непосредственной близости к участку под застройку.
Экологичность материала является дополнительным плюсом при возведении такого основания.

Порядок выполнения работ

Бутовый фундамент. Кладка основания из камней своими руками

Технические характеристики и свойства

Область применения гранитного бутового камня напрямую зависит от его технических характеристик и свойств:

Прочность. Бутовый камень, как и прочие строительные материалы для несущих конструкций, классифицируется по прочности материала на сжатие. Марка бутовых каменных элементов колеблется в зависимости от вида исходной породы и имеет соответствующие значения от М100 до М 1400.Самый прочный гранитный бутовый камень используется в качестве брусчатки проезжей части дорог и мостов.
Морозостойкость. Бутовый камень используется для наружных работ и, соответственно в зимнее время многократно подвергается периодическому замораживания с последующим размораживанием. Под действием температурных перепадов происходит постепенная потеря эксплуатационных свойств материалов, что может привести к разрушению конструкции. Минимальный показатель бутового камня по морозостойкости составляет 15 циклов, а максимальный – F300 -400.Бут с высоким показателем морозоустойчивости допускается использовать для строительства в районах с преобладанием отрицательных температур.
Коэффициент уплотнения. Знание данного показателя необходимо для определения значения объема бутового камня. Коэффициент уплотнения находится в прямой зависимости от фракции каменного бута.
Насыпная плотность. Знание данного показателя позволяет правильно сделать точный расчет необходимого количества бутового камня при кладочных работах. Насыпная плотность – это соотношение массы материала к его объему. Для бутового камня этот показатель составляет от 1,3 до 1,9 тн/м3
Удельный вес. Данный показатель показывает массу одного кубометра бутового камня. Удельный вес находится в прямой зависимости от вида горной породы.
Радиоактивность. Предельно допустимой нормой показателя бутового камня для жилых строений считается каменный материал первого класса (до 370 Бк/кг), для объектов промышленного назначения допускается применение бутового камня 2-го класса со значением более 370 Бк/кг.

Помимо основных технических показателей, бутовый камень любого происхождения не должен иметь трещин и глинистых комков.

Все технические характеристики, размеры камня, исходная горная порода в обязательном порядке указывается в техническом паспорте, которым в обязательном порядке сопровождается каждая партия бутового камня

Как сделать бутовый или бутобетонный фундамент?

При этом, как правило, столбчатые фундаменты применяют для строительства легких сооружений из бруса, оцилиндрованного бревна или построек каркасного типа. Если вы планируете строительство бани из дерева, то столбчатые фундаменты будут хорошим выбором.

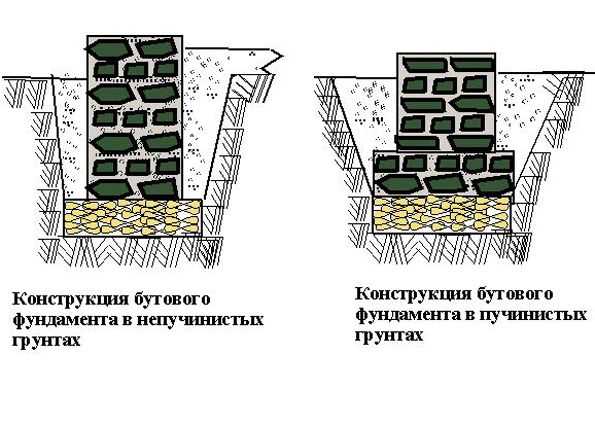

Если у вас на участке преобладают пучинистые грунты, сформированные влажными пылеватыми песками с прослойками ила, глинистыми грунтами, подверженными морозному пучению, то хорошим выбором может стать строительство ленточного фундамента, в том числе и мелкозаглубленного.

Как сделать бутовый фундамент своими руками?

Какого бы типа фундамент вы не выбрали в зависимости от грунтовых условий и веса возводимой постройки, выполнить их можно из различных материалов.

На сегодняшний день широко используются фундаменты из железобетонных блоков, монолитные фундаменты, заливаемые в опалубку с установленным в нее арматурным каркасом, фундаменты из кирпича, а также столбчатые фундаменты из предварительно обработанных деревянных столбов.

В слабых грунтах довольно часто возводят фундамент из бутового камня или бутобетонные фундаменты.

Бутовые фундаменты выполняются из крупных камней, укладываемых на хорошо утрамбованный грунт основания. В зависимости от грунта бутовый фундамент может возводиться как в опалубке, так и непосредственно в траншее с отвесными стенками.

Камни укладываются рядами, перемежающимися слоями гальки или гравия, уплотняемыми трамбовкой и проливаемыми цементным раствором. заполняющим пустоты в кладке.

Толщина каждого ряда составляет 15-20 см. Раствор, использующийся для бутовых фундаментов следует готовить в следующей пропорции: на 1 часть цемента 3 части песка. Количества камня в кладке должно быть примерно равно количеству раствора. Цемент лучше всего предпочесть марки М400 или М500.

Перед началом строительства бутового фундамента следует отобрать достаточное количество камней нужного размера, отчистить их от грязи и пыли. Для кладки нижних рядов желательно выбрать плоские продолговатые камни длиной до 20-30 см.

Устройство бутобетонного фундамента

Бутобетонный фундамент отличается от бутового тем, что выполняется из того же раствора, из которого делается бетон. Но вместо щебня в состав смеси добавляют кирпичный бой, бутовый камень, кирпич-половняк.

Укладывается бутобетонный фундамент также послойно – сначала слой раствора толщиной 10 см, потом слой наполнителя толщиной 15-20 см и т.д.

Схема устройства бутобетонного фундамента под кирпичные стены показана на рисунке ниже:

Как видите, здесь устроена песчаная подушка под фундамент. позволяющая более равномерно перераспределять нагрузки от строения на грунты основания.

Особенности строительства бутового фундамента

Часть бутового фундамента, возвышающуюся над поверхностью земли, рекомендуется выполнять одновременно с облицовкой кирпичом.

Крепление кирпичной облицовки с надземной частью фундамента производится укладкой тычкового ряда кирпичей, заделываемых на полкирпича в бутовую кладку, через каждые 4-6 ложковых рядов.

Цифрами обозначены: 1 – изоляция, 2 – бутовый камень, 3 – кирпичная кладка .

Если в процессе строительства бутовых фундаментов планируется остановка работ продолжительностью более суток, то для защиты в жаркую погоду от высыхания уже построенную часть фундамента следует проливать водой не реже 3-4 раз в сутки, укрыть пергамином или пленкой, препятствующей пересыханию раствора.

Как видите, в строительстве бутового и бутобетонного фундамента нет особых сложностей и при наличии всех необходимых материалов вы всегда сможете построить такой фундамент своими руками.

Печи новосибирской компании Термофор в последнее время пользуются все большим спросом и это не случайно. Каменки Термофор завоевали популярность у покупателей благодаря надежности в работе и доступным ценам. Сегодня в компании производится новая линейка Читать.

Одним из наиболее популярных видов дверей являются двери с филенкой. Благодаря простоте конструкции и красивому внешнему виду такой тип дверей часто выбирают в качестве межкомнатных и входных.Они изготавливаются из различных материалов, поэтому не составит Читать.

Несмотря на то, что в каждой бане есть окошки, далеко не всегда освещения, которое через них проникает внутрь достаточно, чтобы с комфортом попариться и помыться. Особенно, если вы решили сходить в баньку вечером или в пасмурную погоду. Поэтому, зачастую в Читать.

Разновидности кладки

Для начала следует отметить, что кладка камня при строительстве фундамента выполняется по принципу установки отдельных составляющих с использованием строительного раствора. Не следует пренебрегать также и некоторому алгоритму действий. Обычно кладка принимает на себя собственную тяжесть и всю массу выше находящихся элементов конструкции здания. К тому же, ей присущи и функции тепловой изоляции. Таким образом, коммуникационные системы будут дополнительно защищены от воздействия отрицательной температуры.

Возведение фундамента может выполняться по различным технологиям. Основными являются следующие: под лопатку, под залив и с виброуплотнением. Согласно первому варианту при возведении основания предусматривается расположение рядов в горизонтальном виде. Их толщина в данном случае не может превышать 25см. Технология допускает швы, не превышающие 15 мм. Сами ряды различаются по толщине, а вот длина должна оставаться одной и той же.

Начинаем с первого ряда, который исполняют насухо, то есть без применения каких-либо растворов. В данном случае чаще всего применяются большие булыжники. Что касается второго слоя, то его выполняют уже на свежей смеси

После этого он должен быть тщательно осажен с помощью способа трамбовки

Важно также чтобы пустые расстояния между составляющими наполняют щебнем. После этого их заливают с помощью жидкого состава

В таком случае в конечном итоге сцепление будет высокого качества. Далее кладку выполняют по рядам с использованием пластичного раствора. Не забывайте о перевязке швов.

Технология «под залив» предусматривает выполнение отвесных боковых плоскостей траншеи. Что касается нижней части, то её необходимо как можно тщательнее выровнять. После этого можно насухо установить бутовый слой на щебень. Если говорить о толщине такого слоя, то она должна составлять примерно 30 сантиметров. Дальнейшая отделка фундамента камнем осуществляется аналогично предыдущему методу. Существует только лишь одно отличие, которое заключается в том, что жидкую смесь заливают выше уровня каменного пласта. Такая разновидность кладки является уместной при работе грунтов с небольшим уровнем просадки.

Если используется специальное виброуплотнение, то становится возможным увеличение показателей прочности до сорока процентов. В рамках данного способа нижний ряд выкладывают насухо, необходимо заполнить пустоты с помощью щебёнки. По завершению всего этого рабочую поверхность покрывают раствором. Затем берут специальный вибратор и с его помощью уплотняют. Только после того, как впитывание будет окончено, процесс можно считать завершенным.
