Чертежи каминов из кирпича

Варианты

Вариаций агрегатов из кирпича довольно много. Они отличаются по сложности и функционалу. Самыми распространенными считаются такие виды: шведка, финка, русская и голландка. Также существуют модифицированные версии печей, которые названы в честь своих создателей.

Существуют печи, которые совершенно не имеют варочной плиты. Они представляют собой элементарную конструкцию стен с расположенными между ними каналами для отвода дыма, топками, очистительными и поддувальными камерами. Такие агрегаты используются для отопления. Другой вариант – камин-печь с отопительно-варочной поверхностью. Такие печи привлекают своей многофункциональностью. Они более сложные в проектировании и установке. Рассмотрим несколько интересных разновидностей каминов-печей из кирпича:

С открытой топкой

Камины с открытой топкой позволяют прогреть воздух в помещении за довольно короткий срок. Если же такая конструкция предусматривает варочную поверхность – готовить очень легко. Обладатели таких каминов-печей могут устанавливать мангалы прямо в доме и жарить барбекю в любое время года.

С воздушным отоплением

Самыми лучшими для отопления дома считаются камины с воздушным отоплением. В таких конструкциях используется чугунная топка. Система воздуховодов распространяется по всему дому и кожух в сочетании дают нужный результат – полный обогрев. Система работает так, что холодный воздух направляется прямиком в топку, нагревается и поднимается по трубам вверх.

С водяным отоплением

Камины с водяным контуром набирают популярность. Такая конструкция может предусматривать отопительно-варочную панель. Подключенная к отоплению печь имеет большое преимущество над своими собратьями – радует глаз, греет весь дом, дает возможность готовить. Такие конструкции часто используются для бани.

Проектирование и расчет

Перед строительством камина необходимо разработать подходящий проект этого сооружения. В принципе, для собственных потребностей можно заказать проект в специализированной организации. Но если вы желаете делать камин своими руками от начала и до конца, то проектировку тоже следует производить собственными силами.

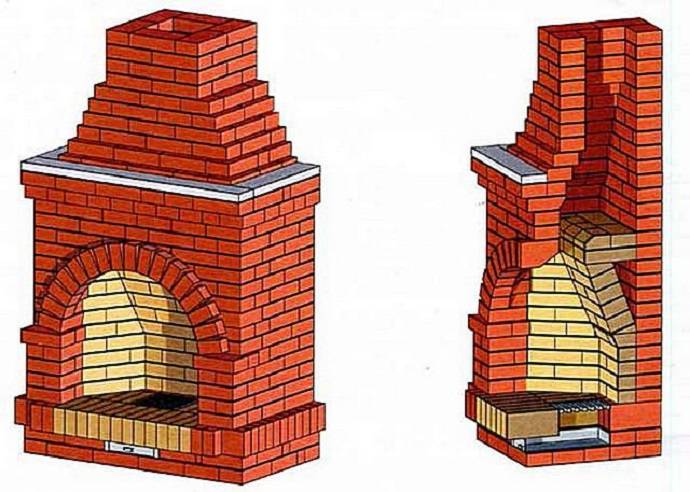

Каждый камин имеет в своей конструкции несколько обязательных элементов:

1. Портал.
2. Карниз.
3. Защитная площадка перед топкой (каминный стол).
4. Под.
5. Топка.
6. Колосник.
7. Зольник (поддувало).
8. Задняя плита.
9. Дымовая камера.
10. Дымовой зуб.
11. Дымоход.

Во внутреннем пространстве топки создается футеровка – специальная отделка из огнеупорных материалов (роль футеровки вполне может сыграть огнеупорный кирпич).

Рассчитать основные габариты самостоятельно – несложно. В большинстве случаев для этого достаточно знать площадь помещения, в котором устанавливается камин. Используя приведенную ниже таблицу, это можно сделать довольно быстро.

В целях противопожарной безопасности нижнюю плоскость топки следует рассчитывать таким образом, чтобы она была выше уровня пола, как минимум, на 30 см.

Нижняя часть камина с колосником показана на схеме. Зольник можно сделать полностью открытым, для того чтобы в топочную камеру мог беспрепятственно проникать воздух. Но в целях противопожарной безопасности на входе в нижнюю камеру лучше установить специальную дверцу.

Модным трендом на сегодняшний день является покупка готовых топок. Ассортимент этих изделий поистине огромен, а их приобретение будет оправдано. Ведь установка готовой топки значительно упрощает конструкцию и расчет камина. Топочную камеру с встроенным зольником можно установить на специальный кирпичный постамент (высотой от 30 см), а образовавшееся внизу пространство можно использовать для хранения свежих поленьев.

Инструменты и приспособления

Изготовление камина-печи требует определенных принадлежностей. Самые необходимые:

• Печной кирпич.
• Жаростойкая глиняная смесь.
• Дверца с жаростойким стеклом.
• Чугунная дверь для топки.
• Железная дверь для дымохода и зольника.
• Топочные колосники.
• Поверхность для приготовления пищи. Чугунная плита должна иметь нужное вам количество конфорок.
• Уголки и угловая полка. Как правило, они изготавливаются из стали.
• Лист стали до 3 мм. Листы асбеста или базальта для теплоизоляции.
• Труба и детали для соединения дымоходного отверстия.
• Рулоны и доски гидроизоляции.
• Смеси бетона и грунта.
• Мешки с щебнем и песком.
• Керамический гранит или плитка.

Классификация оборудования

Перед тем как вами будет возведена печь шведка или любая другая конструкция, необходимо запомнить, что любое отопительное оборудование состоит из портала, который выполняет роль защиты топки и её декоративного оформления. Наиболее часто данный элемент собирается из кирпича. Может облицовываться любыми жаропрочными материалами. Для размещения поленьев и их прогорания, конструкция оборудуется топкой или топочным отсеком. Для того чтобы дым сразу не выводился на улицу и образовывал тепло, печка дополняется дымосборником. Для выведения дыма и продуктов горения, дровяные печи оборудуются дымоходом.

Открытая топка конструкции подразумевает под собой отсутствие дверцы

В этом случае особое внимание необходимо уделить внутренним стенкам топочного отсека, сделать их максимально толстыми, прочными и герметичными. Для кладки стенок используется только шамотный кирпич и сцепляющий состав на основе шамотной глины

Также топка камина может быть закрытого типа.

Закрытая топка более безопасна в использовании. Она не позволяет искрам и пламени попадать в помещение. Однако открытая топка смотрится боле гармонично и позволяет созерцать яркое пламя, наслаждаться его потрескиванием и теплом в полной мере. К тому же отдавая предпочтение открытой конструкции, вы экономите свои денежные средства, которые могли уйти на покупку стальной или чугунной камеры с дверцей.

Если вы хотите оборудовать портал из камня покупной топкой, стенки печки могут собираться из простого кирпича, так как дополнительная защита будет образовываться за счёт чугунных боковин.

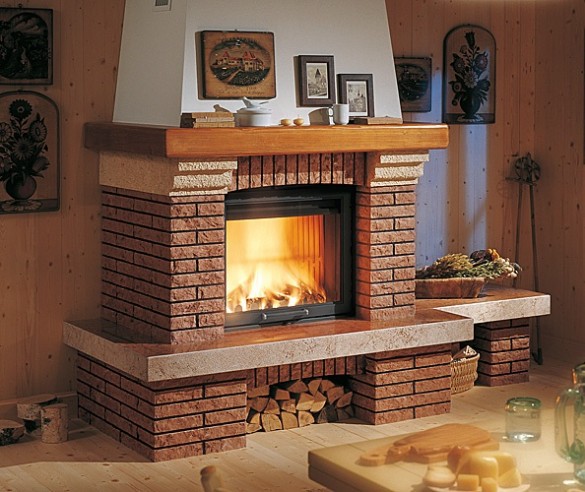

Закрытая топка наиболее часто оборудуется дверцей из прозрачного закалённого стекла, что позволяет видеть горящий в очаге огонь максимально подробно. Способ открытия такой дверцы может быть как классическим боковым, так и верхним. Многие современные топки оборудуются системой самоочистки – это не позволяет саже и копоти образовываться на стекле.

Камины пристенного и углового типа оборудуются стальными трубами, которые имеют не очень презентабельный внешний вид. Для того чтобы скрыть и одновременно декорировать такой дымоход, он заключается в короб который возводится из кирпича. Кладка дымохода выполняется также по предварительно составленной порядовке. Такой короб не только улучшает внешний вид конструкции, но и усиливает, дополнительно изолирует и аккумулирует накопленное тепло.

В комплекте к островному камину наиболее часто покупают стильные стальные вытяжки, которые подвешиваются прямо над самим очагом.

Стоимость кирпичной печи «под ключ»

На рынке можно найти много предложений по печному строительству. Эти предложения делятся на два вида:

• Услуги по кладке (только работа);
• Работа «под ключ».

Второе предлагают профессионалы и компетентные фирмы. Тут не просто «сделал и ушел», а должны быть гарантии на работу и материалы. Что включает в себя стоимость печи «под ключ»:

1. Расчет по материалам и их подбор, учитывая их немалую номенклатуру – около 15-20 наименований. Если вдруг окажется что-то не то или лишнее, то печник берет эти хлопоты на себя;
2. Доставка и выгрузка материалов;
3. Собственно кладка печи;
4. Установка печной фурнитуры: дверки поддувала, колосника, топочной дверки, варочной плиты, духовки, дверки для прочистки, задвижки и т.д.;
5. Прорезка проемов в стене, перекрытии и крыше;
6. Обеспечение противопожарных мер;
7. Обустройство и заделка прохода трубы дымохода через крышу, включая заботы установке лестниц или лесов для этих работ;

Все эти работы довольно обширные и трудоемкие, а при заказе только кладки все дополнительные работы нужно оплачивать за дополнительные деньги. И выливается всегда это намного дороже, нежели изначальный заказ печи «под ключ» с гарантией.

Требуйте гарантий

После выполнения работ и запуска печки в эксплуатацию могут возникать проблемы: треснутые кирпичи, раскрошившийся раствор, перекос дверок и подобные казусы. Если печник работал с вашим материалом, то он вполне может перевести все стрелки на то, что ему был предоставлен некачественный материал. Не редкость, когда до «мастеров», выполнивших свою работу, потом нельзя дозвониться, потому что они просто меняют номер.

Цены самых популярных кирпичных печей

Стоимость кладки печей из кирпича зависит от выбранного вами вида. Далее представлена стоимость наиболее популярных моделей печей и каминов.

«Голландка» — кирпичная отопительная печь «под ключ»

Характеристики:

• Цена от 150 тыс. рублей (без расходов на транспорт и фундамент);
• Размеры 1040 x 880 мм;
• Обогреваемая площадь до 40 м2;
• Материалы: огнеупорный кирпич (топка), печной кирпич витебский кирп. цех №1, финская фурнитура, фирменные печные смеси;
• печная труба «четверик» 5 м;
• Срок выполнения работ ? 2 недели.

«Шведка» — кирпичная отопительно-варочная печь «под ключ»

Характеристики:

• Цена от 170 тыс. рублей (без расходов на транспорт и фундамент);
• Размеры 1040 x 880 мм;
• Обогреваемая площадь до 30 м2 и готовка пищи;
• Материалы: огнеупорный кирпич (топка), печной кирпич витебский кирп. цех №1, финская фурнитура для печи, фирменные печные смеси;
• печная труба «четверик» 5 м;
• Срок выполнения работ ? 2 недели.

«2 в одном» — печь-камин из кирпича «под ключ»

Характеристики:

• Цена от 190 тыс. рублей (без расходов на транспорт и фундамент);
• Два способа использования: 1.Камин; 2.Отопительная печь;
• Материалы: огнеупорный кирпич (топка), печной кирпич витебский кирп. цех №1, финская фурнитура, чугунная дверка 500 x 500 мм, фирменные печные смеси;
• печная труба «пятерик» 5 м;
• Срок выполнения работ ? 2,5 недели.

«3 в одном» — печь-камин из кирпича с хлебной камерой «под ключ»

Характеристики:

• Цена от 200 тыс. рублей (без расходов на транспорт и фундамент);
• Три способа использования: 1.Камин; 2.Отопительная печь; 3.Приготовление пищи;
• Материалы: огнеупорный кирпич (топка), печной кирпич ильинский, финская печная фурнитура, чугунная дверка 500 x 500 мм, фирменные печные смеси;
• печная труба «пятерик» 5 м;
• Срок выполнения работ ? 2,5 недели.

Открытый камин из кирпича «под ключ»

Характеристики:

• Цена от 140 тыс. рублей (без расходов на транспорт и фундамент);
• Размеры каминного портала 640 x 560 мм;
• Материалы: огнеупорный кирпич (топка), печной кирпич ильинский, фирменные печные смеси;
• печная труба «шестерик» 5 м;
• Срок выполнения работ ? 2 недели.

Барбекю-мангал + варочная плита «под ключ»

Характеристики:

• Цена от 160 тыс. рублей (без расходов на транспорт и фундамент);
• Два способа использования: 1.Барбекю-мангал; 2.Плита с конфоркой на 40 см;
• Материалы: огнеупорный кирпич (топка), печной кирпич ильинский, фирменные печные смеси, чугунная плита 700 x 510 мм;
• печная труба «шестерик» 2 м;
• Срок выполнения работ ? 2,5 недели.

«Русская» печь с лежанкой «под ключ»

Характеристики:

• Цена от 230 тыс. рублей (без расходов на транспорт и фундамент);
• Материалы: огнеупорный кирпич (топка), печной кирпич ильинский, фирменные печные смеси;
• печная труба «пятерик» 5 м;
• Срок выполнения работ ? 3 недели.

Разновидности кирпичных конструкций

Прежде чем построить камин на крыше своими руками, необходимо выбрать его тип. Существует несколько разновидностей сужения, которые зависят от способа монтажа:

1. Встроенный.
2. Настенный монтаж.
3. Угол.
4. Остров.

Стиль и тип очага зависит от пожеланий владельца дома и размеров помещения, в котором будет располагаться конструкция.

Встроенного типа

Камин для загородного дома такого типа строится сразу с конструкцией стены или колонны. Если строительный проект встроен в дом, затраты будут выше. В стене нужно будет сделать отверстие для дымохода и портала.

Из всех типов он занимает меньше всего места. Портал или очаг выбирается в зависимости от размера помещения. Имеет размеры 70x60 или 80x70 см. Сам портал обрамлен стеной или кирпичом. Если площадь комнаты небольшая, до 20, то размер составляет 60х50 см.

Пристенного типа

Он устанавливается у стены, при этом дымоход может быть встроен в стену или частично выступать. Его можно построить в доме с законченным ремонтом, так как он не требует нарушения стены. Считается одним из популярных типов. Он занимает много места, поэтому его невозможно построить в маленьком помещении. Облицовка выполняется из камня, плитки, кирпича или других подобных материалов.

Углового типа

Популярны потому, что их легко установить, они не занимают много места и оставляют много свободного пространства перед камином. Дымоход устанавливается в одной из смежных стен. Часть, которая остается открытой, изготавливается из бетона или металла. Сама фасадная часть либо оштукатурена, либо облицована декоративным кирпичом или камнем. Этот тип камина создает дополнительный уют в доме, так как возле него полукругом можно расставить стулья.

Что нужно учитывать при проектировании дома из профилированного бруса?

Островного типа

В этом случае конструкция возводится отдельно от стен, в центре помещения. Тепло равномерно распределяется по всему помещению. Особенностью является открытый очаг. Иногда, однако, открытое пространство закрывается стеклом. Островные камины выглядят эффектно, но занимают много места. Поэтому его устанавливают только в больших помещениях. В таких случаях они не загораживают свет и выглядят аккуратно и уместно.

Основные принципы строительства

1. Первый ряд кладут ребром, а последующие – плашмя.
2. Основание делают минимум из двух рядов.
3. Кирпич берут цельный, без сколов и трещин.
4. Перед закладкой кирпич замачивают в воде, чтобы в дальнейшем он не забирал влагу у раствора.
5. Минимальная толщина шва – 5 мм.
6. Лишнюю смесь удаляют сразу, пока она не успела засохнуть.
7. Раствор делают без комочков и им нельзя обмазывать внутреннюю часть камина.
8. Монтаж делают в теплый период (весна или лето).
9. Строительство начинают из углов.

Для работы берут материалы высокого качества, огнеупорный раствор и нужную схему. Облицовка также играет важную роль в создании дополнительного уюта в комнате.

Стиль и дизайн

Камин в доме представляет собой очаг. Он всегда символизировал покой, уют. Поэтому излюбленным местом всей семьи стало пространство около огня.

С давних пор вельможи и богатые люди старались подчеркнуть значимость камина. Его фасад старались украсить драгоценными металлами и камнями. Со временем появились стили и дизайны каминов. В зависимости от конструкции обогревательного устройства, его размеров выбирают и материал для кладки. Облицовку делают кирпичом красного цвета или используют огнеупорный белый кирпич.

Обложить камин можно декоративным камнем. В помещении, где его располагают, важную роль играет дизайн. От того, как сочетаются между собой все элементы декора (мебель, занавеси, гобелены, ковры, вазы и другие аксессуары) будет зависеть и стиль интерьера.

Насчитывается несколько архитектурных стилей каминов. Наиболее известными из них являются следующие: кантри и русский, барокко (рококо) и классицизм, ампир и модерн, хай-тек.

Стиль классицизм характеризуется очень строгими формами и симметричностью линий. Дизайн камина для гостиной должен быть благородным. Часто для украшения используют роспись. Нередко дополняют ансамбль нежные пасторальные статуэтки. Очень красиво смотрится камин из мрамора. К нему подбирают соответствующие элементы декора. Рядом размещают картины либо делают лепнину с рельефными сложными орнаментами. Возможна отделка бронзой или золотом.

Камины в стиле кантри совершенно противоположны классическим конструкциям. Кантри или «рустик» в переводе означает грубый или колотый. Камины сделаны из натуральных материалов (грубо обработанных камней или дерева). Ощущение соприкосновения с дикой природой наступает при взгляде на открытый очаг камина. Такой стиль подойдет для любителей натурального камня.

Стиль барокко (рококо, ренессанс) отражает пышные формы. Камины в этом стиле кладут невысокие, покрывают их мраморной плиткой. Обычно комнату, где находится камин, оформляют картинами в дорогих рамах, а также используют тяжелые ниспадающие шторы и инкрустированные карнизы. Нередко над камином вешают зеркало в резном обрамлении.

В конце XVIII века появился стиль ампир. Он относится к типу королевских. Основная его характеристика – это преобладание над всем. Предметы дизайна отличаются монументальностью форм. Мебель подбирают с дорогой обивкой, вешают на стены большие зеркала. Камины украшают сфинксами, львиными головами. Строгая симметрия во всем отличает ампир от других стилей.

Камины в стиле модерн кладут немного вытянутыми. В декоре отражается свежесть идей и образов. Камень и металл соединяют в один ансамбль. Топку делают круглой или придают ей новую необычную форму. Такой камин совершенно индивидуален и становится центром притяжения в жилище.

Хай-тек выражает максимализм в использовании пространства. Вокруг камина обычно сосредоточена мебель с металлическими и стеклянными вставками. Декор отличается сдержанностью форм. Этот стиль считается холодным и неброским. Камины оформляют такими материалами, как гранит, мрамор. Также используют керамическую плитку.

Русский стиль подразумевает использование в качестве украшения для камина изразцов. Такие сооружения необычайно красивы, поскольку плитки-изразцы имеет различную форму и цвет. Когда камин затоплен, между кирпичом и изразцовой поверхностью по технологии кладки остается пустота. Заполняют ее в процессе монтажа песком или щебнем из кирпича. В результате нагревания этот материал длительное время отдает тепло. Пустоты балансируют температуру нагревания изразца и кирпича, камины за счет этого не подвержены разрушению и могут служить долгие годы.

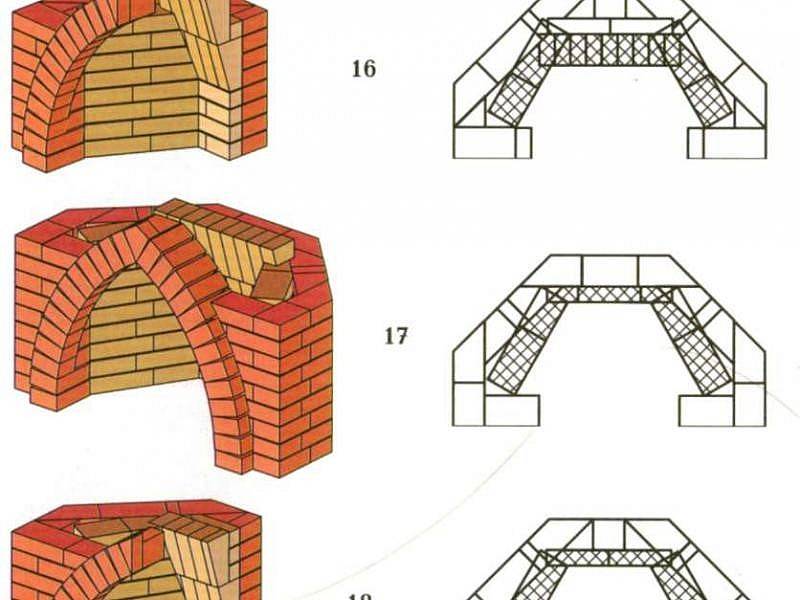

Порядовка для углового камина

Угловой камин из кирпича является упрощенным вариантом небольшого классического очага. Порядовка камина почти не отличается от классического проекта. Необходимо учитывать только некоторые особенности угловых очагов, а именно – фундамент должен возвышаться над полом на 10 см; основание для печки требует качественной гидроизоляции.

Также не рекомендуется забывать про безопасность стен, к которым прислоняется печь. Сзади отопительной системы монтируется своими руками отражающий экран из стали или оцинкованного железа.

Пошаговая инструкция:

1. Кладка основания топки делается на глиняном растворе. Первые ряды кирпича кладутся только на глиняный раствор. Его необходимо использовать до 4 позиции, где происходит разделение камина на два блока, которые перекрываются плитой.

2. Первый блок оформляется, как ниша для дров, а второй под лицевой фасад;
3. На пятый ряд используем шамотный кирпич. В этой позиции происходит формирование основания под печь;

4. Поле перекрытия камина стальной плитой, его возведение продолжается по отработанной схеме до 12 ряда. Чтобы отопительная система не давала сбоев и хорошо работала, для отделки ее внутренних стенок лучше использовать бой из шамотного кирпича;

5. Вплоть до 27 ряда кладка идет по той же схеме, что и сначала. Для придания дополнительной жесткости между кирпичами ставятся металлические уголки, изготовить которые можно своими руками из стальных пластин;

6. Сверху постройки делается задвижки. Если вы не знаете, с какой стороны ее ставить, то посмотрите на чертежи. Задвижка, установленная в правильном месте, улучшает контроль тяги.

На этом этапе возведение своими руками углового камина считается оконченным. По схеме видно, что кладка угловой пристройки кардинальным образом отличается от классической. Ее характерными чертами являются простота и нетребовательность к строительным навыкам хозяина.

Достоинства объединенных систем

Объединение нескольких устройств в одно, более функциональное, можно назвать это оптимизацией. В большинстве случаев она происходит с потерей определенных качеств, которыми обладали устройства по отдельности. Кирпичная печь-камин является в этой теории исключением, так как вобрала в себя все достоинства стильного камина и эффективной печки.

• Экономия пространства. Некоторые модели имеют такую планировку, которая позволит устанавливать их даже в небольших помещениях.
• Высокий КПД. За счет реализации технологии медленного горения и своеобразного канала дымохода доля полезной энергии значительно выше, чем у обычного камина.
• Вариативность исполнения. Несмотря на то что печные камины из кирпича подчинены большему количеству требований, это не является препятствием для создания различных вариантов по количеству устройств и типу установки.
• Функциональность. Дополненные плитой, духовкой, жаровым шкафом печи представляют собой целый комплекс для загородного дома, который заменит блага цивилизации.

Готовые к работе кирпичные постройки

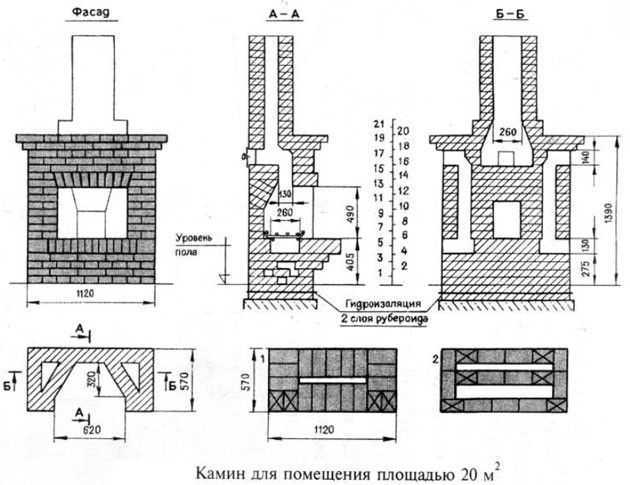

Расчет размеров конструкции и ее основных частей

• Определите размер конструкции. Размер камина зависит от площади и объема комнаты, которая будет отапливаться.
• Рассчитайте площадь отверстия топки. В проекте Е. Докторова она составляет 0,2 кв. м. Ширина отверстия должна на 2/3 превышать высоту. После этого следует рассчитать глубину отверстия. Соотношение между высотой и глубиной должно быть 1 к 2 или 2 к 3. Эти размеры позволят добиться хорошей отдачи тепла и избежать сильного задымления.
• Рассчитайте размеры дымового отверстия трубы. Его площадь зависит от площади щели топочной части. Последняя должна превышать размеры дымового отверстия в 8-14 раз.

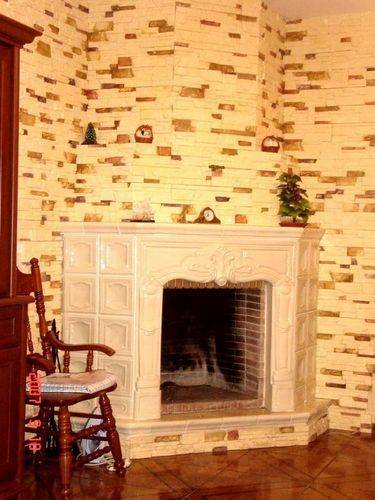

Угловой камин “Аннушка”

Материалы

Разнообразие доступных материалов для изготовления каминов-печей из кирпича довольно ограничено, но позволяет создавать уникальные изделия. Агрегаты могут быть сооружены как из обычного кирпича, так и из фигурного. Большую роль при выборе кирпича имеет его марка прочности.

Шамотный кирпич (реже – кварцевый) применяется довольно часто потому, что он не чувствителен к высоким температурам. Им выкладывают область возле топки. Термостойкий материал является обязательным. Фигурный кирпич актуален, если вы не планируете декорировать камин-печь. Если же планируется какая-либо декоративная работа – внешние данные самой кладки значения не имеют.

Клинкерный кирпич является одной из разновидностей кварцевого. Но при его изготовлении применяют слегка видоизмененные технологии. Используют его не так часто по двум причинам: материал довольно дорогой и тяжелый. Но если ваша печь большая, то такой кирпич отлично подойдет для возведения фундамента.

Чтобы вид сооружения радовал глаз нужно руководствоваться некими требованиями выкладывая облицовочный слой. Кирпич должен быть довольно полнотелым, иметь хорошую теплоотдачу. Краска поможет создать уникальный внешний вид вашего камина-печи.

Камин у стены

Основные виды каминов

Данные отопительные системы можно разделить по месту установки:

• Уличные каминные конструкции. Служат для различных целей: для декорирования придомового участка, для приготовления пищи в качестве замены различным шашлычным и барбекю, в качестве водонагревательной установки для различных бытовых нужд.
• Домашние. Устанавливаются внутри домашнего помещения или иного строения.

По назначению:

• Для отопления определенного пространства.
• Для приготовления пищи.
• Для создания особого интерьерного дизайна.
• Для бытовых целей, например в качестве бойлера.

По способу установки в самом помещении:

• Островные печи-камины. Могут устанавливаться в некотором удалении от стен или в центре помещения. Самые редкие и трудоемкие в изготовлении виды, но имеющие ряд преимуществ по сравнению с другими: являются отличными аккумуляторами тепла, имеют большую площадь теплоотдачи, могут служить полноценным отопительным прибором даже в помещении средних размеров.
• Встроенные в стену. Такие подвиды встраиваются в несущую стену здания. Их преимуществом является небольшая занимаемая площадь и некоторая простота в установке. По коэффициенту полезного действия уступают печам, установленным в центре комнаты, ввиду меньшей площади нагреваемой поверхности внутри и теплообмена стены с наружной средой.
• Угловые модели дровяных каминов являются теми же внутри – стенными видами, но расположенными в углу дома. Более сложны в постройке, чем обыкновенные стеновые варианты, но позволяют создавать неповторимые по дизайнерским изыскам решения интерьера. По тепловому КПД примерно равен предыдущему варианту.

По типу исполнения:

• Стандартные камины с квадратным или прямоугольным топочным порталом из традиционных материалов.
• Варианты с D-образным топочным порталом и с размещённой в верхней части балкой из дерева.
• Современные модели с различными формами порталов. Могут быть изготовлены с применением стекла, металла и полимерных материалов.

По исполнению топки:

• С открытой топкой. Широко используются из-за видимости открытого пламени и особой атмосферы в доме.
• С закрытой топкой. Больше похож на традиционную печь. Чаще всего применяются не как предмет интерьера, а средство для обогрева, сушки и приготовления пищи.

При выборе модели камина, отдайте предпочтение варианту со стеклянной дверкой, так сохраняется неповторимый антураж и повышается пожарная безопасность

Из каких частей состоит камин

Чтобы лучше разобраться в том, как построить камин своими руками, нужно понимать, из каких частей он состоит и как работает.

Фундамент.

Вес кирпичного камина с таким же дымоходом может доходить до тонны, поэтому ему необходимо надёжное основание.

Портал.

Это декоративная лицевая часть очага, обрамляющая топку.

Топка.

Один из основных элементов, представляющих собой камеру для сжигания топлива. Топка может быть открытой (без дверцы) и закрытой, выложенной из огнеупорного кирпича или сделанной из чугуна. Довольно часто при строительстве каминов покупают готовую металлическую топку и обкладывают её кирпичом.

Камера под топкой для сбора золы. Это не обязательный элемент домашнего очага. Он оборудуется, если топка оснащена колосниками – чугунной решёткой, на которую укладываются дрова. После их сгорания зола и угольки проваливаются в зольник, откуда периодически вычищаются.

Схема устройства и функционирования каминаИсточник ibb.co

Дымосборник.

Это верхняя сужающаяся часть топки, через которую дым выбрасывается в дымоход. Для сужения задняя часть топки выкладывается с наклоном вперёд и образованием каминного зуба, который при порывах ветра предотвращает обратный ход дыма и его выброс в помещение.

Дымоход.

Вертикальный канал, по которому дым выводится наружу. Оснащается задвижкой для ручного регулирования тяги.

Предтопочный лист или площадка.

Площадка перед топкой, сделанная из огнестойкого материала – стального листа, керамической плитки, кирпичной кладки. Обеспечивает безопасность, предотвращая возгорание или повреждение пола при выпадении из топки горящих угольков.
