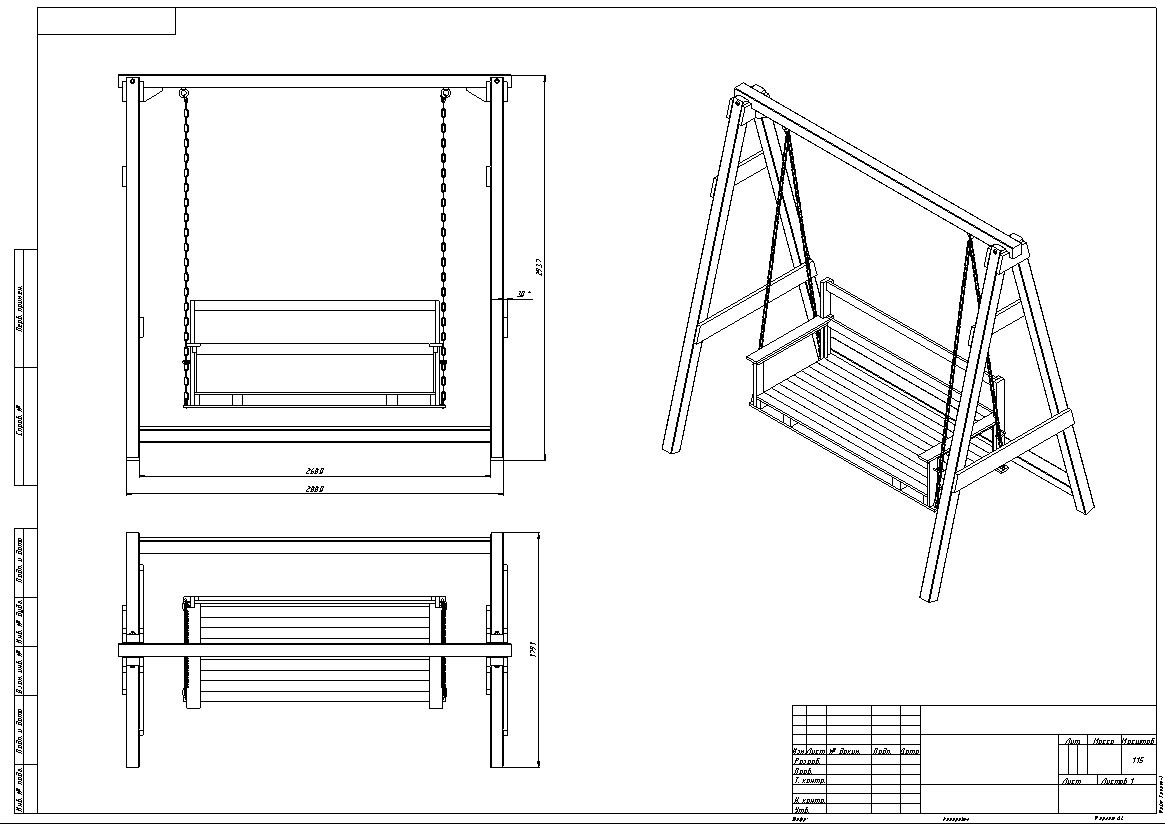

Садовые качели из металла – чертежи с размерами

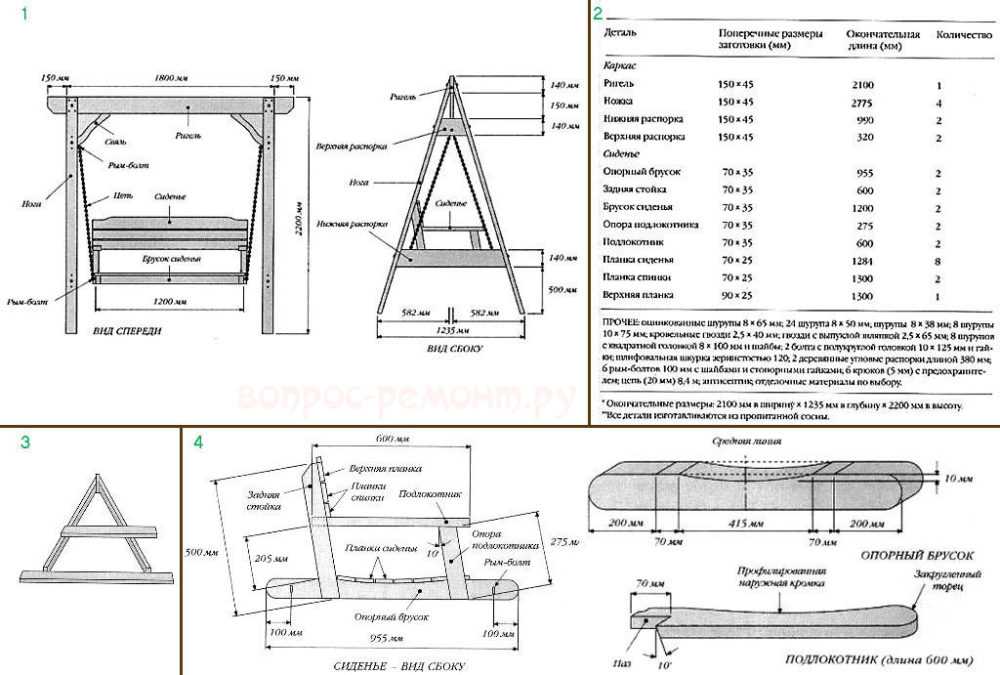

Создание садовых деревянных качелей

Садовые деревянные качели простой конструкции включают следующие элементы:

• выполненная из бруса или досок опора, которая может быть изготовлена в форме П, А или А, иметь боковые элементы в виде трапеции или треугольника;
• сиденье из деревянных досок, которое может быть со спинкой и подлокотниками;
• элементы крепления и подвесы, в качестве которых часто выступают верёвки, канаты или металлические цепи.

В случае наличия навеса потребуется обустроить лёгкий и надёжный каркас, который послужит основой для фиксации кровельных материалов. Деревянные элементы обычно соединяются при помощи болтов либо саморезов. Стыки дополнительно могут проклеиваться, что обеспечит конструкции более высокие показатели прочности. Некоторые соединения допускают применение гвоздей, скобок и накладок. Крепёжные элементы должны обладать устойчивостью к воздействию влаги, что позволит избежать появления ржавчины и коррозии.

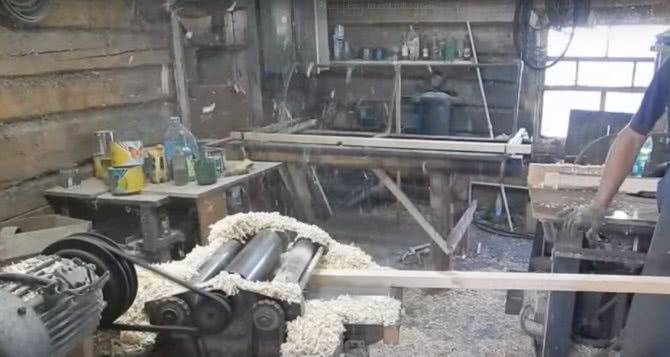

Для изготовления садовых качелей обычно используют недорогие виды пиломатериалов, которыми считается ель и сосна. Наибольшими показателями влагостойкости обладает лиственница, поэтому её обычно используют для изготовления контактирующих с почвой деталей.

Элементы требуется обернуть плёнкой или рубероидом, эти материалы создают защитный слой гидроизоляции.

Для повышения удобства эксплуатации на сиденье часто размещают подушки либо мягкие чехлы. Отличной защитой от комаров и иных мелких насекомых станет москитная сетка.

Простая схема качели своими руками из металла

Конструкция должна отличаться устойчивостью, и чтобы этого добиться, опоры желательно забетонировать.

Качели, оборудованные крышей для защиты от осадков и солнца, не рекомендуется проектировать высокими.

Нужно правильно рассчитать количество материала, которое потребуется для создания качелей, и габариты конструкции.

Для выполнения расчета можно использовать этот пример:

• ширина сиденья, рассчитанного на одного человека, составляет около 50 см плюс-минус 10 см;
• высота скамьи равняется 60 см;
• расстояние от сиденья до поперечной перекладины замеряют исходя из роста человека, который будет пользоваться конструкцией;
• промежуток до опор, расположенных по бокам – 30 см до подвесов на цепях и 40 см — до веревочных.

Виды качелей из профилированной трубы

Качели в виде дивана Сооружение рассчитано для детских игр и взрослых посиделок. В первом случае монтируют отдельно стоящие изделия, их располагают в зоне детской площадки. Сиденье выполняют с защитной планкой, чтобы обезопасить ребенка.

Есть модели, в которых стоит удлиненное сиденье. Этот вариант больше подходит старшим детям и взрослым. Для отдыха детей и родителей выполняют сиденье в виде дивана. Такой тип не предполагает раскачивания на большой высоте, здесь отдыхают семьей с детьми после трудового дня.

Есть качели-лежанка, которые выполнены в виде тахты на цепях. Их обычно делают с крышей, иногда завешивают сеткой от комаров. Здесь можно уложить ребенка спать после обеда, причем сон придет быстрее за счет равномерного покачивания.

Переносные качели

Конструкция не требует устройства фундамента, т. к. ее переставляют по мере необходимости. Площадь нижней опоры увеличивают за счет сварки квадратного основания из той же профильной трубы. Малогабаритные детские качели делают из тонкостенного профиля, чтобы уменьшить массу конструкции.

В переносных уличных моделях предусмотрено сиденье на одного ребенка. Такие сооружения делают раскладными, например, отдельно переставляют каркас, затем навешивают седло с тросами. Часто подвесы выполняют мягкими цепными, иногда ставят жесткие стальные тросы или делают из труб.

Стационарные качели

Качели с фиксированными ножками Фиксированные качели из труб делают своими руками, если нужны габаритные конструкции для постоянного использования на одном месте.

В таких вариантах все детали выполняют из профтрубы:

• вертикальные опоры, горизонтальную балку;
• подвесы для седла;
• каркас сиденья, на него кладут деревянную накладку.

Как сделать качели-кокон

Качели, сделанные в виде кокона, являются своеобразной формой и то, что она вызывает ощущение ассоциации с уединенным отдыхом. Фото и чертежи садовых качелей из металла представлены ниже. Сделать такую качели можно из:

• Лозы и ротанга.
• Согнутых полипропиленовых или пластиковых труб.
• Натуральной бечевки из синтетики.
• Сварных и сборных конструкций из металла.

Изготовление качели происходит так:

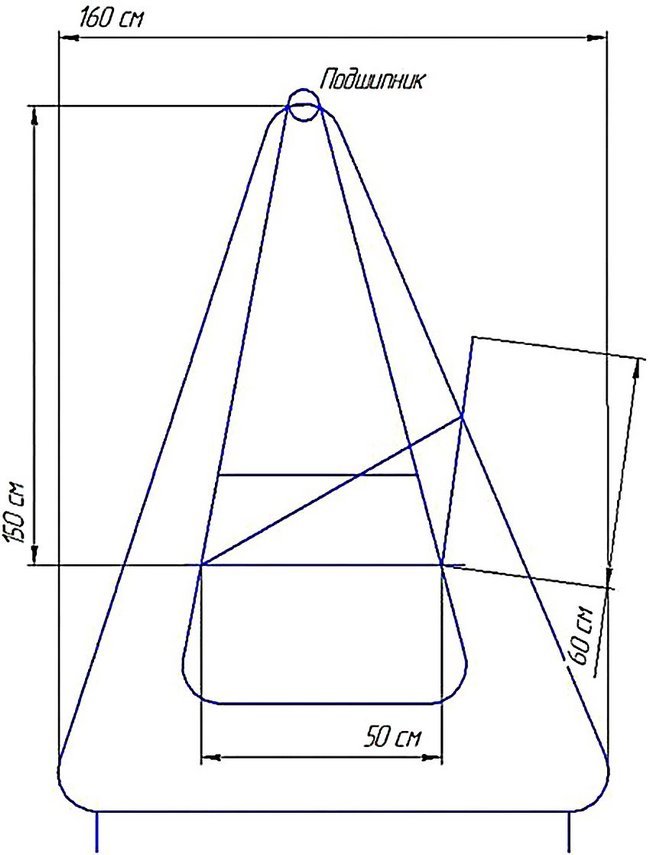

1. Прочертите каркасную схему – рекомендуемая высота кокона на каждого человека составляет 1-1.4 метра, а глубина 0.9-1.2 метра, ширина 1-1.2 метра. Все показатели выбирают в зависимости от роста и массы членов семьи.

2. На основании чертежей делают коконный каркас, сделанный из обруча по периметру и 1-3 ребер для жесткости по общему радиусу. Дополнительно требуется все усиливать поперечными типами перемычек из металлических пластик или пластиковых труб.
3. Третьим этапом является украшение и заполнение коконного каркаса. В зависимости от материала можно маскировать каркас, или оставить его открытым. Пространство между ребер жесткости требуется заполнить бечевкой (искусственной или натуральной), ротангом и материалами ткани.
4. Кокон крепят к подвесной опоре посредством такелажных соединений на цепь, трос, канат и ремешки. Они будут прицеплены на верхнюю часть каркаса, а если подвешивают все на пружину, то лучше на сборочном этапе приваривать кольцо из металла.

Внутри кокона можно укладывать подушки, оснащенные мягким наполнителем.

Варианты фиксации сидений

Фиксация сидения к каркасу может выполняться различными методами, но в любом случае она требует отдельной разработки механизма крепления.

Фиксация на пружину. К поперечной балке приваривается ушко с отверстием под пружину, аналогичное ушко устанавливается у окончания трубы крепления сидения. Далее, меду отверстиями продевается плотная пружина. Такая фиксация подходит преимущественно для садовых качелей и дополнительно выступает в роли ароматизатора для комфортного отдыха.

Фиксация при помощи анкера. Преимущественно используется для качелей, на которых планируется внушительная раскачка. Анкер представляет собой две металлические пластины, между которыми продето кольцо, зафиксированное на болт между пластинами. В данном случае труба от сидения качели приваривается к кольцу анкера.

Фиксация сидений из цепи. Самая распространённая фиксация для сидений на цепях кольца. Для этого к поперечной перекладине качели привариваются кольца, через которые продевается цепь. Цепь можно также фиксировать на крюк зафиксированный через кольцо, или сразу на крюк, размещенный на поперечной перекладине.

В магазинах строительных материалов также можно найти специальные анкеры-болты для крепления цепей от сидения к основному каркасу качели.

Садовые качели рекомендуется фиксировать с четырёх углов сидения для устойчивости, и возможность облокотится на спинку.

Садовые качели своими руками из металла: разновидности

В целом любое изделие этого вида состоит из двух базовых элементов – опоры и сидения. Дополнить их можно чем угодно, от навеса до целого гимнастического комплекса. При этом функция навеса – не только защита от солнца, наличие «крыши» над сидением позволяет не опасаться его быстрого выхода из строя.

Планируя изготовить качели для дачи своими руками, следует определиться по таким пунктам:

• будет ли конструкция стоять на земле или необходимо заглубить опоры в грунт. Первый вариант обычно выбирают при сравнительно небольшой нагрузке, и даже в этом случае стараются прикрепить собранную раму к грунту анкерами или изогнутыми штырями. Если нагрузка ожидается солидная (вес двух-трех взрослых людей плюс масса самого сидения в виде диванчика или скамьи), то лучше заглубить и забетонировать опоры. Желательно набросать хотя бы простой чертеж или схему – это поможет избежать ошибок при изготовлении;
• вид металлопроката. Обычно используют профилированную трубу квадратного, прямоугольного или круглого сечения. Для усиливающих и соединяющих элементов применяют полосу, листовой металл, уголок или швеллер. Для подвеса сидения можно задействовать пруток с достаточно большим сечением (не менее 8 мм). Оптимальный вариант для сварной конструкции – «черный» прокат, для собираемой на болтах можно принять хромированный или окрашенный профиль, соответственно подобрав соединительные элементы (фитинги);
• размеры качелей и ожидаемое количество пользователей. При устройстве качелей для дачи своими руками с сидением-скамьей необходимо опираться именно на длину скамьи, прибавляя к ней как минимум по 25 см с каждой стороны, получим расстояние между стойками (в плане). Высота изделия от грунта до поперечины выбирается исходя из роста пользователей, но не менее 2 м, при этом расстояние от низа сидения до грунта должно составлять минимум 30…50 см. Расстояние между нижними точками опор составляет 3…3,5 ширины сидения;
• наличие дополнение – навеса, полок, лесенки и прочих деталей. Нагрузка от их веса учитывается при определении сечения профиля. Так, если планируется металлический навес с покрытием из поликарбоната, необходимо увеличить начальную площадь сечения на 5…7%, если сидение будет сварным с декоративными дополнениями – на 8…10%, подвесные лесенки, турники и другие элементы могут добавить от 3 до 10% веса.

Для качелей из профильной трубы «необходимым минимумом» считается внешний диаметр 1 дюйм. Толщина листового металла (полоса, лист) для усиливающих элементов – 3 мм. Пруток для подвеса – не менее 8 мм диаметром, для опорных балок навеса можно использовать швеллер или уголок с шириной полки 30…50 мм.

Важно: если для создания качели из металла используется П-образная схема без дополнительных распорок, раскосов и прочих усиливающих деталей, стоит увеличить сечение профильной трубы в 1,5…2 раза. Пример разницы в сечении профиля показан на фото ниже – в А-образной конструкции применен сравнительно тонкий профиль и пруток, в П-образной – массивный двутавр и швеллер

Если в качестве соединительного элемента стоек используется изогнутая (в виде полуокружности) труба, ее диаметр подбирается либо равным диаметру труб стоек, либо больше него на толщину стенки изогнутой трубы плюс примерно 2…3%. При увеличенном диаметре стойки вставляются внутрь изогнутой трубы и привариваются – это дает повышенную жесткость и прочность стыка. Соединение встык требует более четкого соблюдения технологии сварного шва.

Выбор конфигурации дачных качелей

Как уже говорилось, необходимо определиться со схемой – А-образная, Л-образная (без перемычек), П-образная, Г-образная (с консольным расположением балки для подвеса сидения). После этого определяется положение опор – на грунте или в нем. В первом случае необходимо соединить стойки в жесткую призматическую конструкцию на уровне земли, во втором – увеличить длину опор на величину заглубления (обычно 50…80 см).

При бетонировании или закапывании опор в землю лучше добавить к ним поперечины, как показано на схеме выше – это увеличит устойчивость качели для сада своими руками.

После выбора всех необходимых элементов конструкции проводятся следующие работы:

• нарезка металлопроката на куски нужной длины;
• сварка или скрепление фитингами на болтах стоек;
• сборка конструкции со всеми поперечинами с помощью сварки или болтовых соединений;
• установка изделия на грунте или в грунте (с последующим бетонированием опор или засыпкой и трамбовкой);
• монтаж подшипников или петель для подвеса сидения (это может быть сделано на стадии общей сборки качели садовой своими руками);
• подвес сидения и проверка работоспособности изделия;

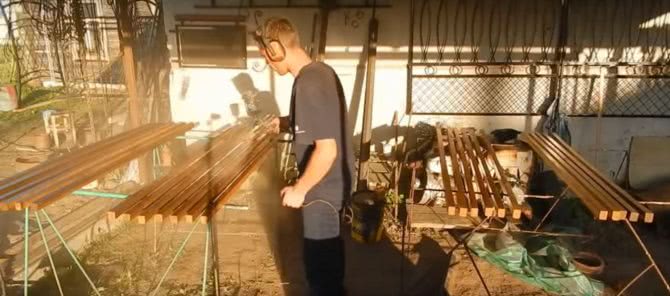

• окраска (иной вид покрытия) всех деталей антикоррозионной краской.

Если качели из металла имеют навес или другие дополнительные элементы, то они монтируются на стадии общей сборки. Для навеса последним этапом работ будет установка покрытия (из поликарбоната, дерева или других материалов).

Как сделать садовые качели из профильной трубы

Необходимо следить за качеством сварного шва, чтобы конструкция была надежной Вначале нарезают детали, готовят четыре стойки и перекладину.

Дальнейшая пошаговая инструкция:

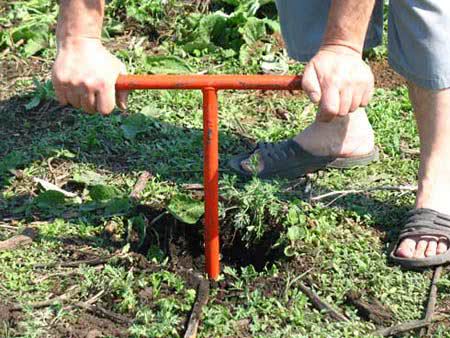

• делают ямы под столбчатый фундамент;
• каркас собирают начиная с верхних узлов стыковки опор с балкой, используют распорки;
• со сварных швов сбивают окалину, зачищают болгаркой;
• устанавливают стойки готового каркаса в ямы, предварительно подземную часть оборачивают рубероидом;
• бетонируют опоры в земле;
• размечают на верхней балке места креплений, высверливают отверстия, при резьбовом стыке применяют контргайки;
• сваривают каркас сиденья, крепят к нему доску.

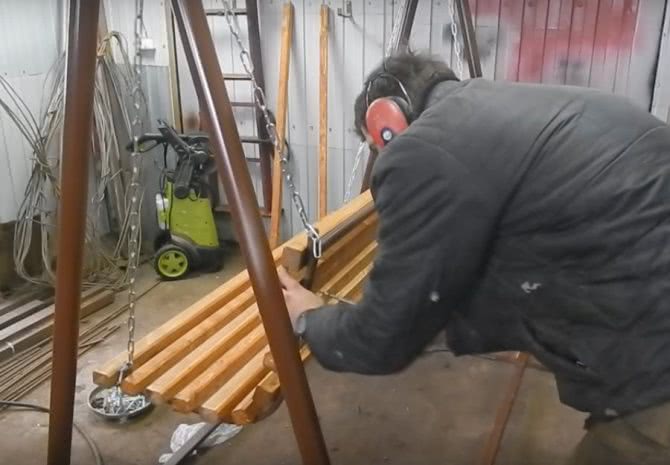

Далее к четырем точкам сваркой присоединяют петли, концы подвесов соединяют с проушинами. Металлические детали обезжиривают, обрабатывают средством против ржавчины, красят.

Характеристики садовых качелей своими руками из металла

Металлические конструкции обладают самым большим количеством преимуществ по сравнению с изделиями, изготовленными на основе других материалов. Именно поэтому в интернете встречается такое большое количество фото и чертежей детских качелей своими руками из металла.

Технические и эксплуатационные характеристики качелей на основе металла:

• длительные сроки эксплуатационной службы – одно из основных преимуществ. Металл не подвержен губительному воздействию таких факторов, как, например, процессы гниения. Поломка вследствие рассыхания также исключена;
• практичность – губительные для построек влияния окружающей среды (ультрафиолетовое излучение, дождь и другие виды атмосферных осадков) не могут повлиять на прочностные характеристики материала;
• надежность – благодаря повышенной прочности металла и его стойкости, получаемые конструкции получаются очень крепкими;
• бюджетность – металл в закупке имеет более низкую стоимость, чем древесина высокого уровня качества (дерево низкого качества не сможет обеспечить прочность изделия, поэтому для создания качелей оно не применяется);
• разнообразие модификаций – ассортимент современных качелей, которые можно приобрести или выполнить самостоятельно, чрезвычайно широк, что позволяет подобрать конструкцию, полностью соответствующую индивидуальным предпочтениям.

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь. Есть несколько простых правил, которых советуют придерживаться мастера:

• Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
• Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
• Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

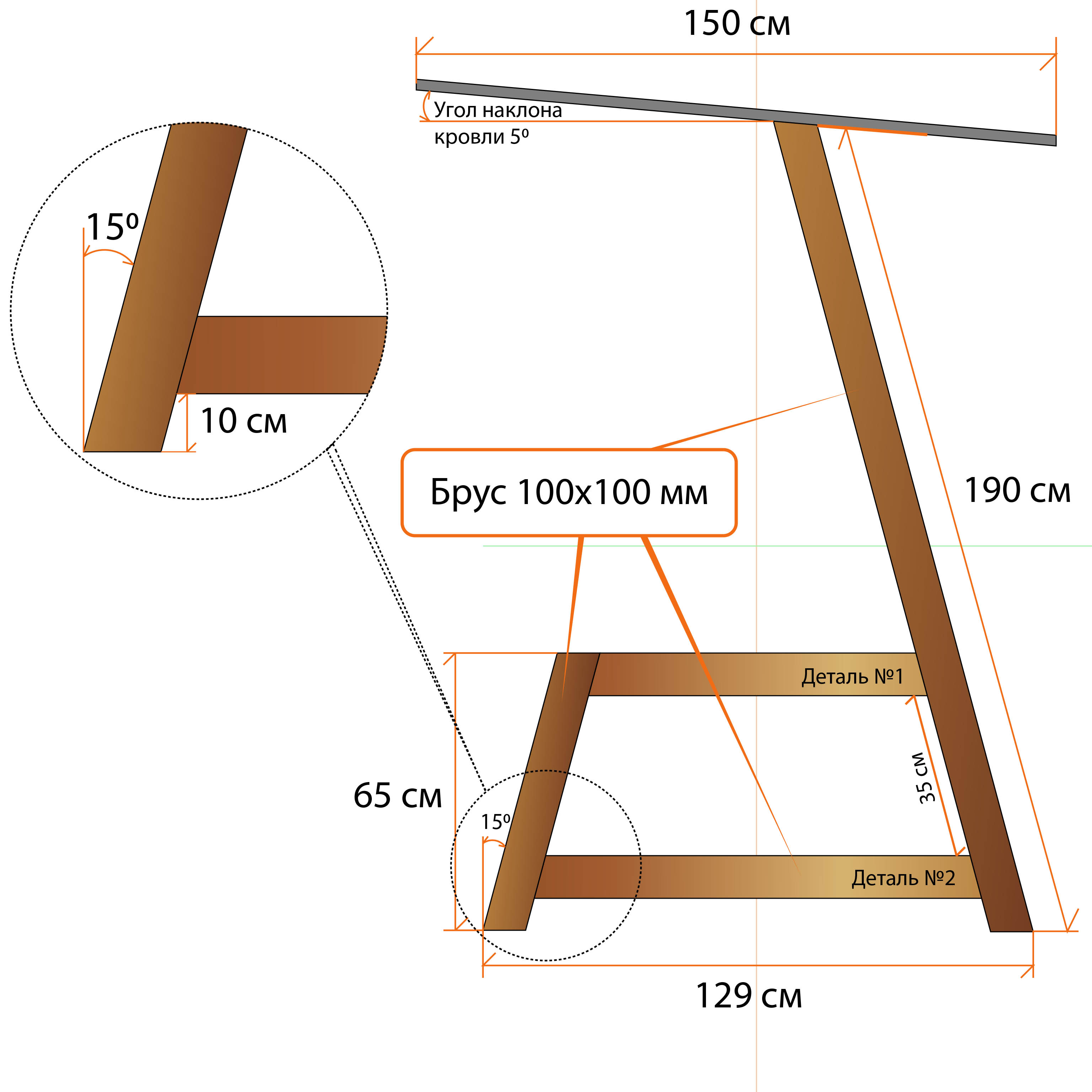

Создание садовых деревянных качелей

Садовые деревянные качели простой конструкции включают следующие элементы:

• выполненная из бруса или досок опора, которая может быть изготовлена в форме П, А или А, иметь боковые элементы в виде трапеции или треугольника;
• сиденье из деревянных досок, которое может быть со спинкой и подлокотниками;
• элементы крепления и подвесы, в качестве которых часто выступают верёвки, канаты или металлические цепи.

В случае наличия навеса потребуется обустроить лёгкий и надёжный каркас, который послужит основой для фиксации кровельных материалов. Деревянные элементы обычно соединяются при помощи болтов либо саморезов. Стыки дополнительно могут проклеиваться, что обеспечит конструкции более высокие показатели прочности. Некоторые соединения допускают применение гвоздей, скобок и накладок. Крепёжные элементы должны обладать устойчивостью к воздействию влаги, что позволит избежать появления ржавчины и коррозии.

Для изготовления садовых качелей обычно используют недорогие виды пиломатериалов, которыми считается ель и сосна. Наибольшими показателями влагостойкости обладает лиственница, поэтому её обычно используют для изготовления контактирующих с почвой деталей.

Элементы требуется обернуть плёнкой или рубероидом, эти материалы создают защитный слой гидроизоляции.

Для повышения удобства эксплуатации на сиденье часто размещают подушки либо мягкие чехлы. Отличной защитой от комаров и иных мелких насекомых станет москитная сетка.

О безопасности

Не стоит забывать о правилах использования сварочного аппарата, чтобы ваши изделия не стали напоминанием о неудачном опыте в их создании. Ожоги, травмы глаз – таковы последствия работы без защитной маски, ведь вы имеете дело с ультрафиолетовым излучением, что очень опасно.

Главное — безопасность

К тому же, имеется большая вероятность травматизма раскалёнными брызгами металла, поэтому и о защитной одежде с рукавицами, забывать не стоит.

Качели не должны иметь выступающих краёв, резких переходов, непрочных крепежей, неустойчивых сидений.

При построении конструкции, не забывайте про ограничители раскачивания.

Обычно, их делают, соединяя жёсткие тяги с рамой отрезками цепей.

Не оставляйте маленьких детей без присмотра возле металлических, да и не только, качелей.

Дети должны эксплуатировать конструкцию только под наблюдением или при помощи взрослых.

Дача и сад

Садовые кованые качели своими руками из металла

Качели этого типа выполняются преимущественно для установки на территориях загородных домов. Для создания данных изделий потребуются навыки обращения со сварочным аппаратом и металлом или вы можете нанять помощника. В этом случае качели получаются более долговечными и мощными, чем другие варианты металлических конструкций. Кроме этого, вы получаете оригинальное изделие, которое сможет стать интересным декоративным дополнением к ландшафту и экстерьеру дома.

Свежие статьи о саде и огороде

Эустома посев семян на рассаду

Шлюмбергера уход в домашних условиях фото

Шток роза многолетняя посадка и уход фото

Металлические изделия, изготовленные методом ковки, имеют высокую стоимость. Но она оправдана отличными декоративными характеристиками.

Классификация качелей садовых своими руками из металла

Для строительства металлических конструкций используются различные материалы. Поэтому встречается так много дизайнерских решений. Об этом свидетельствуют многочисленные фото садовых качелей своими руками из металла, которые можно отыскать в интернете.

Свежие статьи о саде и огороде

Засолка капусты в феврале 2020 по лунному календарю
Как обработать семена перца перед посадкой на рассаду перекисью водорода?
Обработка семян перца перед посадкой на рассаду марганцовкой

Для изготовления конструкций используются следующие варианты материалов:

• уголки из металла;
• профили квадратной формы;
• двутавры (стальные балки);
• трубы (профиль круглой формы);
• тавры (алюминиевые профили).

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь. Есть несколько простых правил, которых советуют придерживаться мастера:

• Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
• Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
• Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

Плюсы и минуса металлических качелей для дачи

Высокая популярность дачных качелей из металла своими руками обусловлена массой положительных моментов, которые наблюдаются при их сборке и эксплуатации:

1. Продолжительный срок службы. В отличие от деревянных изделий металлические конструкции способны служить намного дольше, если обеспечить им правильный уход.
2. Достаточный уровень устойчивости. Поскольку качели из металла имеют серьезный вес, то они вполне достойно могут противостоять любому воздействию без риска деформационных изменений. Кроме этого, вероятность похищения такой инсталляции с участка крайне низкая.
3. Высокие декоративные качества. Готовая конструкция может быть изготовлена с учетом имеющегося ландшафтного дизайна, даже стать изюминкой приусадебного участка, дачи. Особенно эффектно смотрится изделие, оформленное деревянными вставками, текстилем, пластиком.
4. Устойчивость к ветровым нагрузкам, солнечным лучам, перепадам температур.
5. Не требуется особого ухода. Если изначально качели из металла были изготовлены с учетом всех норм и требований, то в дальнейшем достаточно будет просто очищать их от пыли.
6. Возможность самостоятельной сборки. Чтобы сделать дворовые качели из металла своими руками, нужен чертеж, расходный материал и желание.

Несмотря на целый перечень преимуществ, у металлических изделий есть и свои слабые места, которые нужно учитывать перед их изготовлением и установкой:

1. Необходимость в формировании фундамента. Это обусловлено высокой вероятностью проседания садовых качелей из металла в грунт.
2. Габаритность тяжелых изделий усложняет их перемещение в другое место, если возникнет желание.
3. Для повышения уровня комфорта требуется наличие дополнительных элементов типа подушек, подстилок для сиденья. Также декоративные вещи будут помогать снизить чувство дискомфорта в жаркую или прохладную погоду.
4. Необходимость в специальной обработке садовых качелей из металла против коррозии.
5. Потребность в сварочном аппарате и навыках его использования, поскольку соединение с его помощью считается самым надежным.
6. Есть риск получить травму о каркас качелей из металла.

Схема качелей и нужные материалы

Так как главной задачей является соорудить наиболее простые садовые качели, их схема не должна быть сложной. Однако чаще всего схемы качелей предполагают более сложный метод постройки, при котором будет необходимо использовать сварочный аппарат.

Поэтому сооружение п-образных садовых качелей (рис 2), стойки которых будут вкопаны, является самым легким вариантом, так как при этом можно обойтись без сварки.

Рисунок 2. Стойки П-образных садовых качелей вкопаны в землю. Их установка является самым легким вариантом, так как при этом можно обойтись без сварки.

Устройство качелей и их элементы:

1. Вертикальные планки в количестве двух штук длиной 3,5 метра, которые потребуются для столбов качелей. Лучший вариант — использовать профильную трубу сечением 60*60 мм и более. Эти трубы нужно вкопать на 1 метр, и для того чтобы они не расшатывались, забетонировать раствором. Так, качели будут примерно 2,5 метра высотой. Следует знать, что профильная труба, по сравнению с круглой, имеет больший запас прочности.
2. Горизонтальной планкой будет выступать квадратная металлическая труба сечением 60*40 мм. Длина трубы не должна превышать 2 метров и зависит от нужной ширины сидений. Она должна располагаться большей стороной вертикально, так как это даст больший показатель прочности на изгиб. Чтобы закрепить ее к вертикальным стойкам лучше воспользоваться болтами М16 с пружинной стопорной гайкой.
3.  Для сидений используйте уголок размером не менее 40*40 мм. Его длина зависит от наличия спинки. Для сидений без нее, длина уголка может быть 40 см, со спинкой — 80 см.
4.  Сами сидения будут подвешены к горизонтальной перекладине с помощью оцинкованной цепи. Она будет крепиться на карабины.

Обозначив все цели, собрав и подготовив нужные элементы, можно приступать к практической составляющей процесса.

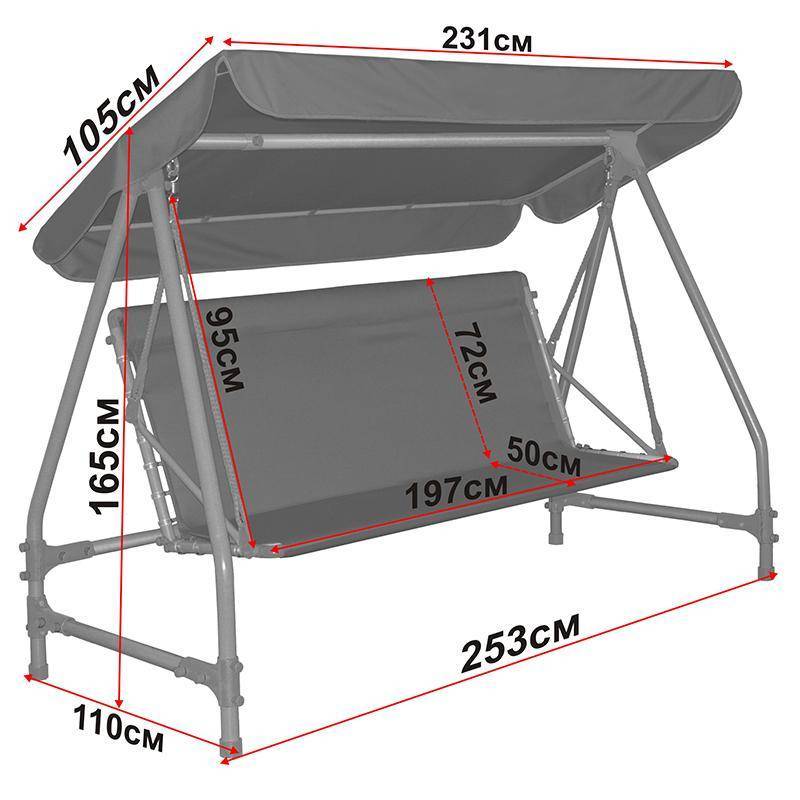

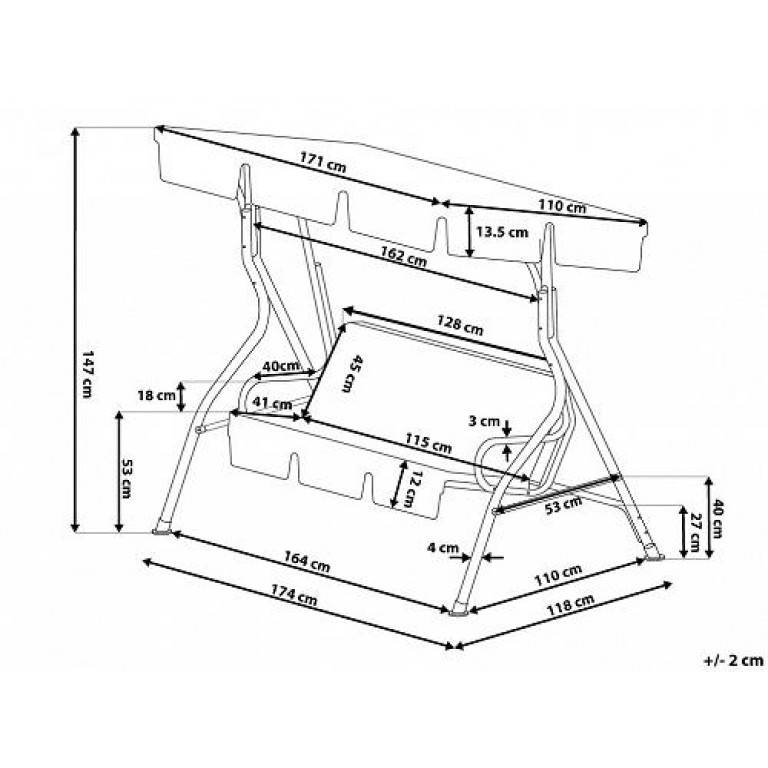

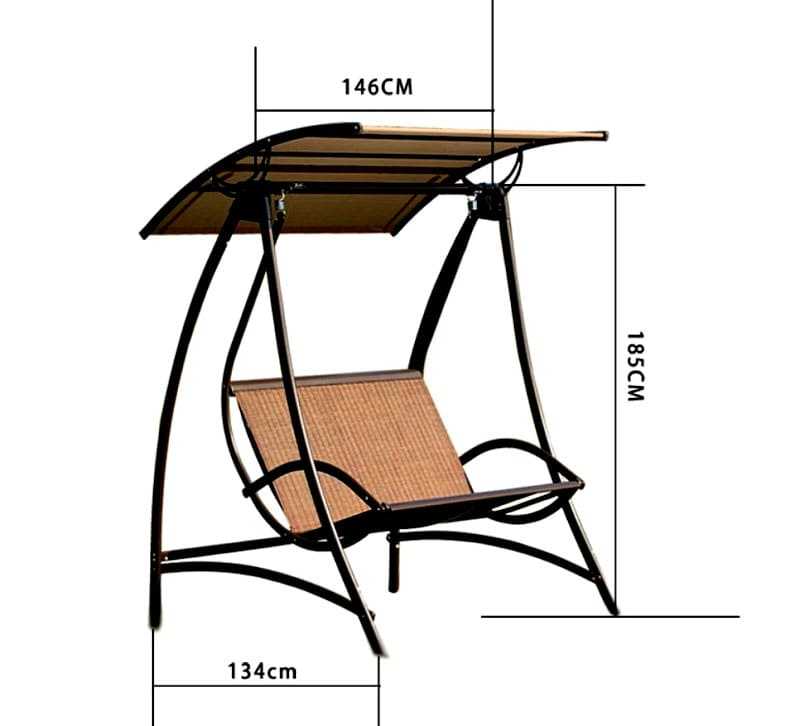

Качели в виде скамьи или дивана с рамой из металла

Данный тип качелей распространен среди производителей – сегодня на рынке вы найдете большое количество готовых собранных моделей данного типа. Их отличает практичность и относительная дешевизна. Такие качели подходят для совместных посиделок вечером после трудового дня или же на выходных с детьми и близкими.

Сварные качели для дачи

Перед тем, как покупать материалы и приступать к самостоятельному изготовлению железных качелей, ознакомьтесь с особенностями конструкции:

• данный тип металлических качелей для дачи может быть как переносным, так и стационарным;
• фундамента переносной конструкции не требуется – опорой является квадрат у основания. В случае, если вы решите делать стационарные качели, то рекомендуем иметь в виду столбчатый фундамент;
• к таким конструкциям зачастую делают навес – это может быть как поликарбонатная крыша, так и натянутый тент.

Материалы и инструменты

Чтобы сделать качели из профильной трубы своими руками вам понадобится целый список инструментов и материалов:

• Круглая профильная труба для каркаса диаметром 20мм, 14170 мм (возьмите с запасом на метр-два больше);
• 4 стальных уголка;
• 2 стальные дуги, каждая длиной по 250 мм и с диаметром в 15 мм;
• 2 деревянных полотна;
• трос, цепь или любой другой подвес, который сможет выдержать нагрузку до 250-300 килограмм;
• сварочный аппарат;
• плоскогубцы;
• молоток;
• тиски;
• болгарка или ножовка по металлу;
• строительный уровень;
• рулетка;
• специальная краска по металлу от коррозии;
• рым-шурупы 5х80мм, 4 штуки.
• такелажная скоба М5, 6 штук;
• болт М6х30, 4 штуки;
• гайка М6, 4 штуки;
• пружинная шайба М6, 4 штуки.

Пошаговая инструкция

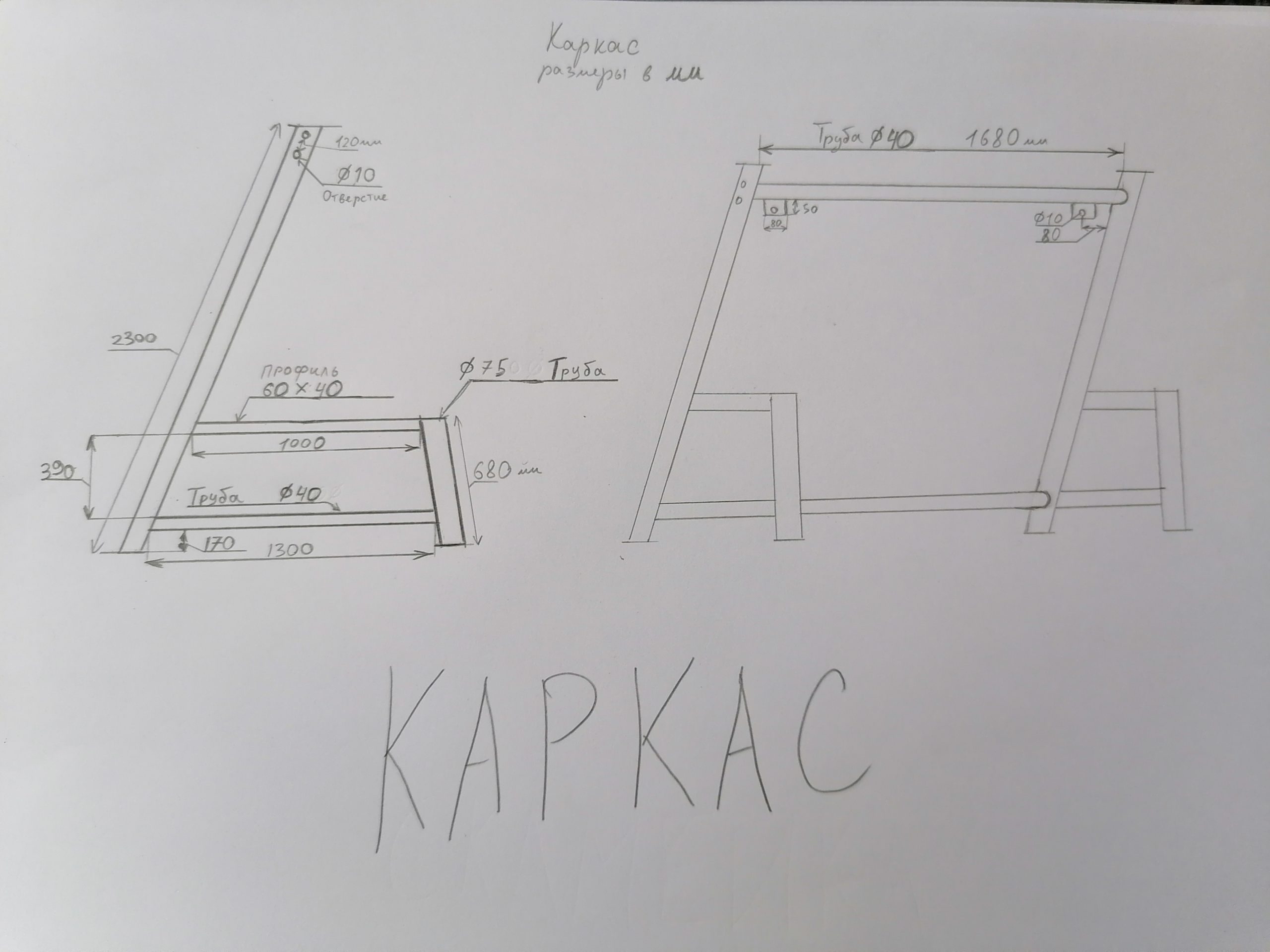

	Нарезка деталей из профильных труб для железных уличных качелей. Для боковых стоек понадобятся отрезки по 2500 мм, 4 штуки. На перекладину понадобится отрез трубы, длиной в 2100 мм.
	Срезаем край трубы под 30 градусов на конце, после чего с помощью сварочного аппарата свариваем их в равнобедренный треугольник.
	Отмеряем 2000 мм от вершины стоек и привариваем горизонтальную перекладину длиной 1035 мм для укрепления рамы. Смотрите чертеж садовых качелей из металла, который мы сделали для вас своими руками.
	Привариваем горизонтальную перекладину на концах вертикальных стоек. После на нее будет крепиться сиденье. Расстояние между А-образными стойками – 2000 мм, перекладина выступает на 50 мм с каждой стороны.

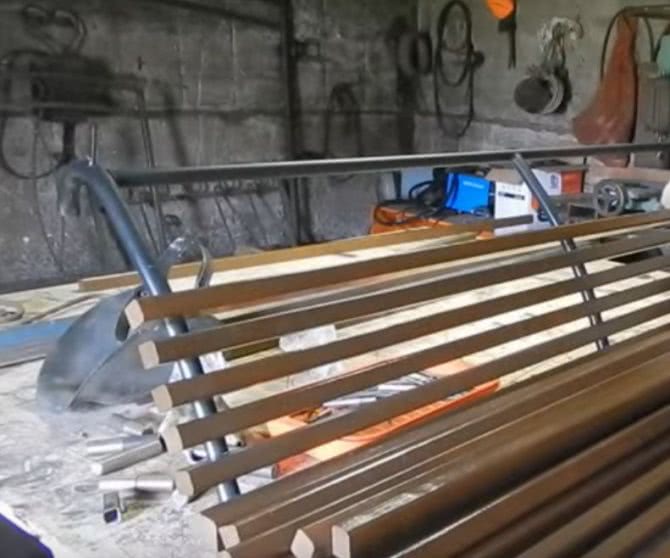

	Займемся созданием скамейки качели из профильной трубы своими руками. Берем несколько брусков 30х30х6000 мм и укорачиваем их. Должны получиться отрезки 1500 мм в количестве 24 шт Зачищаем их с помощью наждачки или станка. Либо можно взять брус 100х100 и подогнать под необходимые размеры. Не обязательно выпиливать 30х30, можно использовать и 20х50 и 30х70 и т.д.
	Наносим лакокрасочное покрытие на поверхность, чтобы предотвратить гниение древесины.
	Делаем каркас из трубы 15 мм в диаметре. Свариваем отрезки воедино и прикрепляем бруски с помощью болтов. Расстояние между ними – 20-25мм. По краям привариваем рым гайки для крепления цепи (две с одной стороны, две с другой). С расстоянием между брусками также можно экспериментировать (все зависит от их размера). Более подробно на чертеже качелей из профильной трубы.
	Крепим сиденье к вертикальным стойкам каркаса качелей из металла. Просверливаем в перекладине сквозные отверстия для болтов с рым гайками. Продеваем их и закручиваем. Соединяем карабины со всеми рым гайками и прикрепляем цепь.
	Выкапываем 4 ямы глубиной 450мм. Для этого используем ручной железный бур.
	Замешиваем бетон. В емкость добавляем цемент, песок и воду в пропорциях 1:2:3. Лучше всего использовать цемент, маркированный как М400.
	На дно засыпаем подушку из песка 100мм, после устанавливаем стойки в ямы. Забрасываем несколько больших камней для устойчивости конструкции, после чего заливаем все бетоном. Ждем в течение 3-4 дней пока все высохнет. Конструкция готова

Сборка качелей

Собираем каркас. Начать лучше с боковин качелей. Выполните замеры и напилите трубы согласно чертежам, при помощи болгарки. Проверьте идентичность размеров всех четырех элементов, из которых будут собраны боковины. При помощи сварочного аппарата соедините попарно подготовленные трубы, изготовив две одинаковые конструкции в виде буквы Л.

Затем острый верхний конец каждой конструкции следует отпилить на одном уровне, подготовив площадки, на которые будет опираться горизонтальная балка качелей. Работы лучше вести по заранее подготовленному шаблону.

Короткие стороны опорной рамы должны соответствовать по размеру расстоянию между нижними концами получившихся боковин. Они соединяются при помощи сварки с длинными элементами основания, размер которых соответствует чертежу. К опорной раме привариваются боковины и верхняя горизонтальная труба. Сборка металлических качелей требует проверки геометрии конструкции на каждом этапе: боковые плоскости должны располагаться строго вертикально, а балка для подвески скамьи – параллельно основанию. Для проверки используйте строительный уровень.

Скамейка. Для изготовления каркаса удобнее всего использовать стальной уголок. Чтобы скамья была удобной, спинка должна располагаться примерно под 120 градусов к сиденью. Правильно согнуть уголок поможет треугольный вырез (60 градусов) на одной из полок. Каркас также можно выполнить методом сварки из прямоугольной трубы подходящего сечения. Боковины соединяются горизонтальными перемычками по краям и в месте изгиба конструкции. При желании можно выполнить подлокотники подходящей формы.

Сиденье и спинка скамьи изготавливаются из ошкуренных досок или брусков, нарезанных в размер. Для крепления деревянных элементов, в них самих и в каркасе просверливаются отверстия под болты. Их головки желательно полностью утопить в древесине, выполнив соответствующие углубления. Перед сборкой скамьи деревянные элементы пропитываются антисептиком и покрываются лаком, металлические – грунтуются и окрашиваются.

По углам каркаса скамьи установите рым — болты – к их ушкам будет прикреплены цепи для подвешивания при помощи карабинов с защелкой или нарезной муфтой.

Такие же рым-болты монтируются на верхнюю балку качелей – над краями скамьи или по углам конструкции, в местах стыка боковин и горизонтального элемента. Во втором случае скамья практически не будет болтаться из стороны в сторону.

Вместо рым — болтов на горизонтальную балку можно прикрепить специальные блоки для подвешивания качелей, оснащенные подшипниками – такая система более комфортна в использовании. Блоки крепятся на болты через сквозные отверстия в горизонтальной балке. Цепи регулируются по длине таким образом, чтобы скамья располагалась параллельно основанию с небольшим наклоном в сторону спинки.

Изготавливаем козырек. Он защитит людей, сидящих на качелях, от осадков и палящего солнца. Прямоугольная конструкция из металлической рамы с перемычками и листа сотового поликарбоната монтируется под небольшим углом, чтобы осадки свободно стекали на землю. Каркас козырька сваривается из прямоугольных трубок небольшого сечения. Затем козырек приваривается под углом к верхней части каркаса качелей. После завершения всех работ вся конструкция грунтуется и красится.

Покрытие из сотового поликарбоната крепится к раме специальными саморезами с уплотнительными шайбами. Торцы листового материала следует закрыть полимерным профилем для защиты от пыли и насекомых.

Готовые качели желательно надежно прикрепить к площадке. Если конструкция устанавливается на плотном грунте, раму можно зафиксировать несколькими хомутами из арматурных стержней. Концы хомутов должны быть заострены и уходить в грунт примерно на полметра. К бетонной площадке качели крепятся при помощи заранее установленных в нужных местах анкерных болтов. После завинчивания гаек, торчащая резьбовая часть срезается болгаркой.

Видео по теме «качели садовые своими руками из металла»:

Из дерева

Все деревянные качели строят примерно по одинаковому принципу. Их отличия лишь в выборе материалов для крыши и декоре. В основном все модели очень схожи друг с другом. Делать их значительно проще, чем металлические.

Чертежи и схемы

Начинается работа с чертежей и схем. Рекомендуется использовать готовые, чтобы сэкономить время. Если мастеру нужен классический каркас, то подойдёт любой чертёж для деревянных качелей. Уже в процессе можно будет экспериментировать и продумывать дополнительную детализацию.

Есть смысл рисовать индивидуальные эскизы только тем мастерам, которые хотят соорудить какую-то другую конструкцию, сильно отличающуюся от классической. Примеры таковых приведены на фотографиях ниже.

Необходимые инструменты и материалы

Для работы потребуются следующие материалы:

• деревянные брусья;
• доски, необходимые для строительства сидения;
• цепь либо прочные верёвки;
• карабины;
• раствор из бетона;
• гвозди и саморезы;
• металлические уголки.

Из инструментов необходимы:

• ножовка;
• молоток;
• дрель;
• рулетка;
• шуруповёрт.

Пошаговая инструкция

Последовательность действий в изготовлении классических деревянных качелей для сада такова:

1. Сначала сколачивается скамья, то есть сидение. Можно сделать её со спинкой или без. Желательно всё-таки рассматривать первый вариант, так как конструкция подразумевает длительное пребывание в одном положении.
2. После брусья прикопать в землю и залить бетонным раствором по аналогии с металлическими сваями. Они заранее должны быть сколочены друг с другом, образуя два каркаса треугольной формы.
3. К готовым вертикальным брусьям крепится рама. Монтаж производится с использованием саморезов и металлических уголков. В итоге получится пара треугольников, соединённых перекладиной наверху.
4. К верхней крепятся крюки или скобы. Через отверстия в них продевается цепь либо трос. Длина должна быть такой, чтобы сидящий доставал ногами до земли.
5. После надо крепить сидение и крышу из поликарбоната. Можно дополнить конструкцию тентом.

Готовую конструкцию необходимо покрыть лаком или покрасить. Можно разрисовать её узорами, вырезать их ножом, купить специальный декор. Рекомендуется приобрести подушки, чтобы отдыхать было удобнее.
