Ригель в строительстве каркасного дома и других сферах? Определение +Фото и Чертежи

Ригель в ювелирном деле

Разбираясь с вопросом «Что такое ригель? Где он используются?», неизбежно приходится ознакомиться и с еще одной областью применения этих элементов, довольно необычной в сравнении со сферой строительства. Это и небольшой металлический конус (разумеется, полированный, из закаленной стали) с диаметром не больше четырем сантиметров. Нужен он для того, чтобы выравнивать форму кольца, только изготовленного или отданного в ремонт, а также браслетов и других украшений. Этот же инструмент применяется и для того чтобы изготавливать звенья цепей. Некоторые ювелирные ригели могут быть прямоугольными, овальными и даже квадратными, с мерной шкалой или без нее. Для того чтобы работать с воском, производятся особые ригели, из пластика или дерева.

Само слово «Ригель» пришедшее к нам из немецкого словаря в переводе на русский язык означает — поперечина или поперечная балка. То есть само название уже указывает на расположение и предназначение этого элемента.

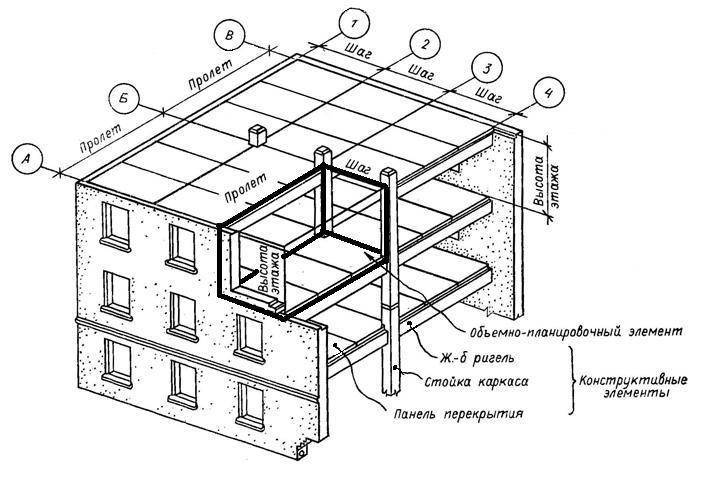

Чаще всего такие несущие конструкции в каркасе здания располагаются горизонтально. Жестко соединяя две вертикальных опоры, такой соединительный элемент передает вес плит перекрытия или прогонов на колонны, установленные под краями поперечины.

Промышленность выпускает для этого, изделия разной длины из общедоступных материалов, обладающих необходимыми свойствами. Это крепкие и надежные материалы, как:

• железобетон,
• дерево,
• металл.

В сечении такое поперечник может иметь Т-образную форму, что позволяет надежно закреплять всю раму. Связующие звенья устанавливают для соединения таких элементов, как:

• стойки в рамах,
• опоры в постройках,

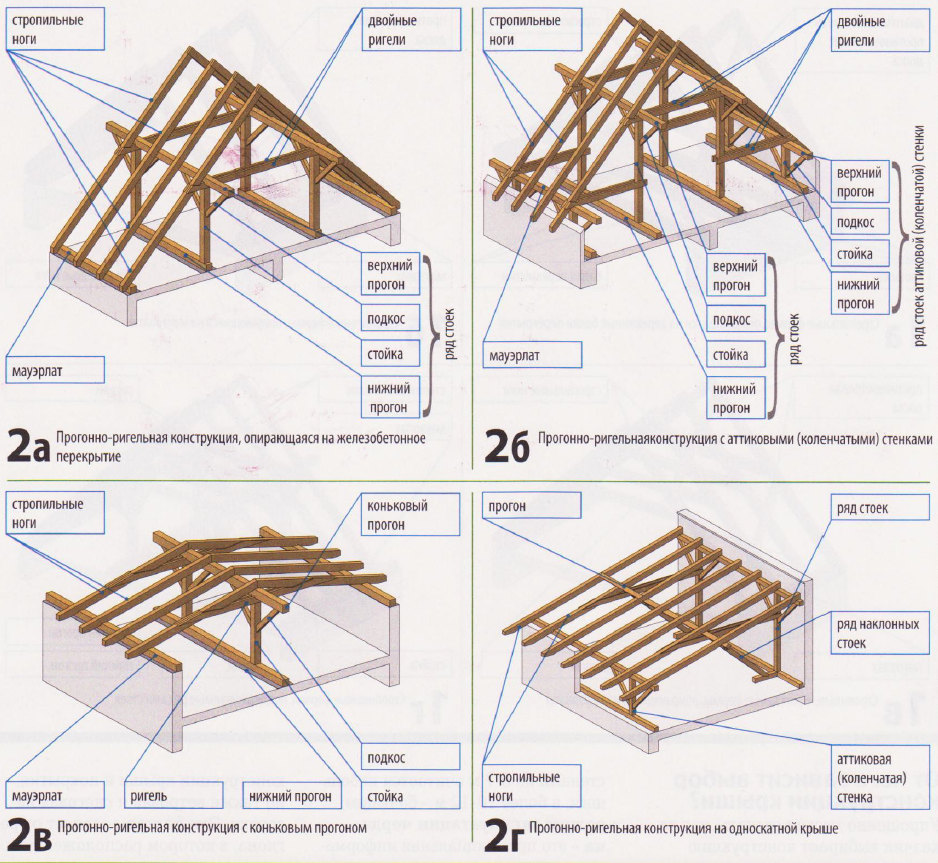

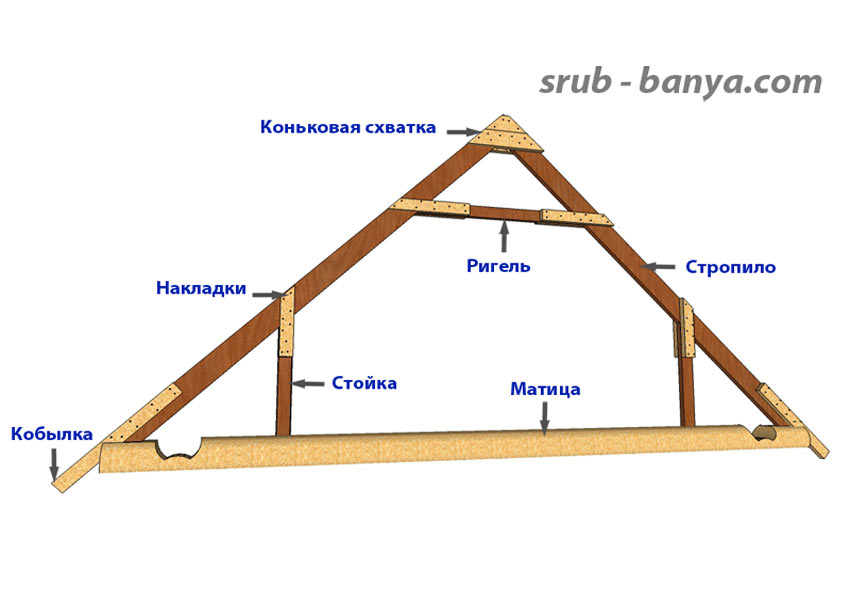

• стропил при возведении крыш.

Как сделать самостоятельно?

Этапы работы сводятся к последовательным действиям:

Установка опалубки. Днище выстилают дощатым щитом, боковые стенки — доской до 5 см толщиной и тщательно закрепляют. Для легкого снятия опалубки бока отделяют рубероидом или полиэтиленом

Важно соблюдать точность геометрических форм. Изготовление арматурного каркаса. Можно делать один каркас — нижний или добавлять верхний при усиленных нагрузках

Можно делать один каркас — нижний или добавлять верхний при усиленных нагрузках

Арматура должна быть цельной по длине и не тоньше 1 см. Бетонирование. Смесь готовится из цемента, песка, щебня в соотношении 1:1:2. Щебень мелкофракционный. Бетонный раствор заливают непрерывно. Желательна утрамбовка глубинным вибратором. Удаление опалубки. Боковые стенки убирают через 3 дня, подпорки оставляют на 28 суток. Через месяц специалист лаборатории должен проверить качество ригеля.

Что такое ригель?

Специалисты могут дать исчерпывающий ответ, что такое ригель и почему без него невозможно построить ни один значительный объект в любом сегменте современного строительства. По сути, это мощная опорная балка с одной или двумя полками, укладываемая горизонтально и связывающая между собой вертикальные несущие балки. На полки опираются торцами бетонные плиты межэтажных перекрытий, а вся масса плит предается на вертикальные несущие балки и через них на монолитный ригель, обвязывающий фундамент по периметру.

Ригель Кроме железобетона в строительстве могут изготавливаться ригеля из металла в форме одно-, двутавровых балок, которые используются в металлокаркасных сооружениях, а также из деревянных брусьев с врубами — для перекрытия пола и потолка досками в частном домостроении. Применение в строительстве металла и дерева — это частность, а массово в многоэтажном жилом домостроении, в коммерческих и промышленных проектах используется ригель бетонный, как элемент, входящий в набор железобетонных конструкций, без которых не может обходиться строительная отрасль.

Ригель При строительстве каркасных домов, крупных инженерных сооружений, малоэтажных строений каждая деталь конструкции имеет жизненно важное значение, а тем более ригель, который принимает на себя все основные нагрузки. Поэтому бетонный ригель производится по ГОСТу в заводских условиях, в жестких геометрически правильных формах с обязательным армированием каркасами, для которых используется стальная арматура А10

Ригель Химические предприятия сегодня разрабатывают различные присадки и пластификаторы для улучшения характеристик, обеспечивающих усиление ригеля. Лучшие наработки химиков пришли на заводы ЖБИ и теперь в рабочие смеси добавляются специальные пластификаторы, которые повышают пластичность смеси при заливке и делают железобетонные изделия, в том числе ригеля, влагоустойчивыми и морозостойкими.

Соответственно, крупные производители ЖБИ плотно сотрудничают с производителями строительной химии, в частности — изготовителями суперпластификаторов и добавок в бетон, выбирая стабильные компании, способные производить и поставлять большие объемы добавок. Одним из таких постоянных партнёров для многих заводов ЖБИ в РФ стала компания GOODHIM, имеющая собственную химическую лабораторию и развернутую сеть контактов с поставщиками химических компонентов высокого качества.

Ригель Неуклонное следование требованиям ГОСТа, новые технологии производства ЖБИ и использование только высококачественного сырья, позволяет производить различные типы ригелей экстремально большой длины и способных выдерживать сверхвысокие нагрузки при эксплуатации многоэтажных зданий, мостов, эстакад и других монументальных строений.

Ригель металлический в строительстве

Металлический ригель

Основные характеристики железных ригелей:

• высокая жесткость;
• прочность;
• небольшая масса;
• устойчивостью к деформации;
• быстрый монтаж;
• длительный срок эксплуатации.

Назначение ригелей из металла:

Так как эти конструкционные элементы способны выдерживать большие нагрузки, то их укладывают как балки. Металлические ригели используются в строительстве ангаров, гражданских и промышленных сооружений, ограждений, пешеходных переходов, мостов, путепроводов, виадуков и т. д. В электроэнергетике их используют для повышения площади несущего основания мачт ЛЭП, в результате чего равномерно распределяются горизонтальные нагрузки на опоры.

Все типы ригелей крепятся с помощью жесткого (сварного, болтового) или шарнирного соединения. При этом во всех ответственных металлоконструкциях предусматривают температурный шов, так как при изменении температуры воздуха металл расширяется или сужается.

Виды металлических ригелей:

• Тавровый ригель, имеет одну полку, которая позволяет укладывать плиты перекрытий, лестничные марши и т .д.
• Двутавровый ригель чаще используют для центральных пролетов.
• Прямоугольные ригели в основном используют в качестве опор для плит перекрытий, так как основная нагрузка идет сверху.

Особенности изготовления ригеля:

Для того чтобы изделие использовать по назначению и повысить надежность возводимого строения, металлический ригель делают предварительно напряженным. Для этого используют горячекатаную, конструкционную сталь различных марок, которую обрабатывают термомеханическим способом. Напряженные элементы обладают высокими эксплуатационными характеристиками, поэтому они способны выдерживать высокие и длительные нагрузки на протяжении всего периода эксплуатации объекта. Все детали металлического ригеля изготавливают из одной марки стали, при этом качество и целостность металлических изделий проверяют специальным ультразвуковым дефектоскопом.

Кроме того, после изготовления или монтажа металлических ригелей, их обрабатывают антикоррозийными составами (эмали или лаки), так как металл боится воздействия влаги.

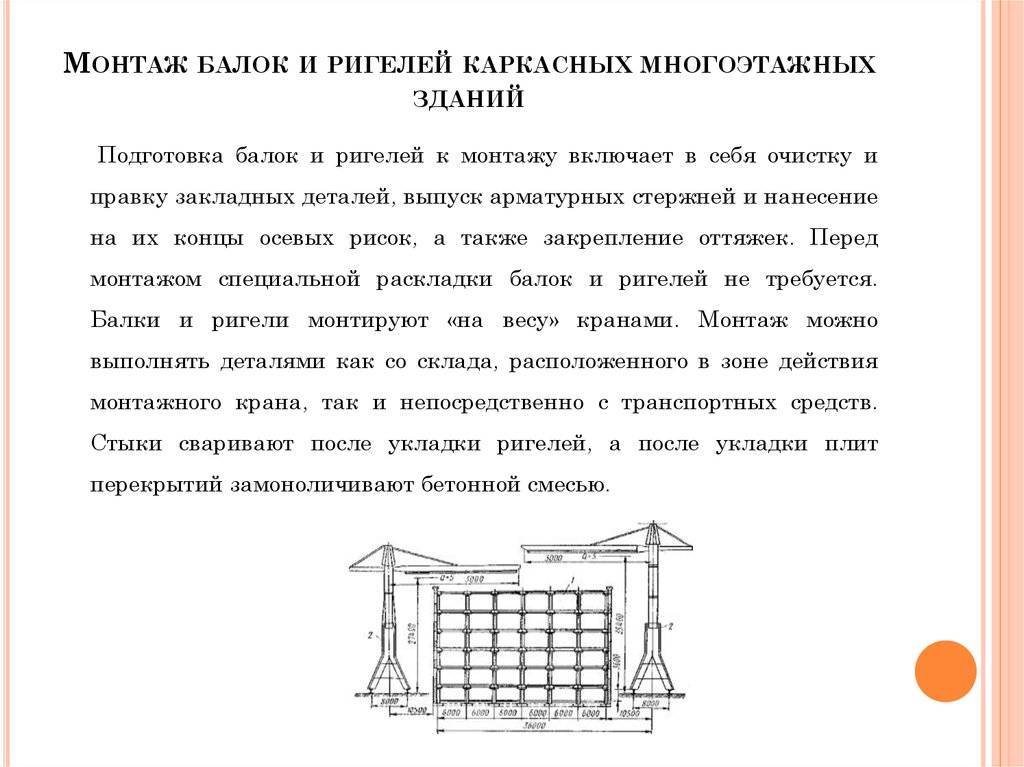

Монтаж металлического ригеля

Металлический ригель, незаменим в строительстве, так как позволяет быстро возвести любое сооружение, а его функциональность не могут заменить другие конструкционные элементы. В частности без них не может обойтись промышленность и транспортная инфраструктура. Использование в производстве металлических ригелей передовых технологий, а также многоступенчатый контроль качества гарантирует их надежность.

Изготовление ригельных балок

Основой железобетонных балок является арматурный каркас.

Прежде чем отлить форму, согласно ГОСТ, изготавливают металлокаркас, сваривая его. Все соединительные швы проходят строгую проверку на наличие дефектов.

Только затем арматурный каркас заливается бетоном.

Металлическая ригель балка изготавливается на полностью автоматизированной линии (стане).

Второй вариант – поэтапное производство, оно включает:

• термический раскрой, резку металлического листа на станке ЧПУ;
• доработку кромки на фрезерном оборудовании;
• сварку элементов конструкции на автоматизированной линии;
• последний этап – правку конструкции.

Какой вариант выбрать

При выборе подходящего варианта для домашнего строительства или использования в сфере строительной индустрии, необходимо учитывать особенности и цели проекта. Ригель и балка — два распространенных варианта, которые имеют свои отличия в назначении, форме и применении.

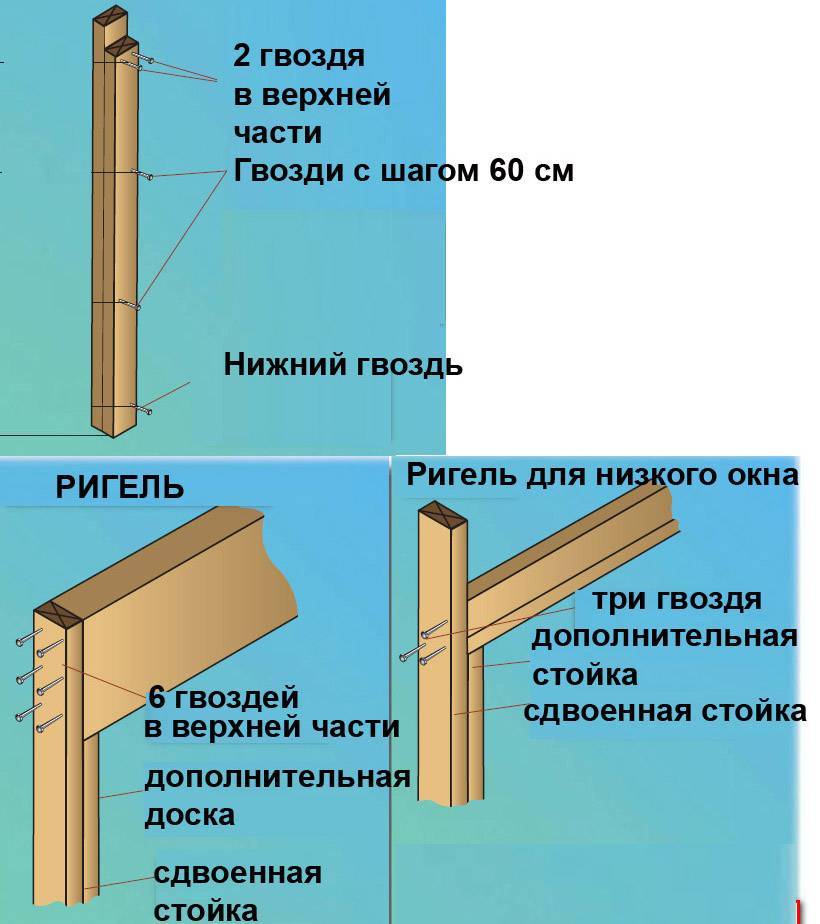

Ригель, также известный как брус или сосновый брус, отличается от балки своей формой и монтажом. Ригель обычно используется в каркасных конструкциях для создания надежных и прочных основ. Благодаря своей форме, ригель обеспечивает определенную стабильность конструкции.

Балка, в свою очередь, имеет больше вариантов использования. Она может использоваться как несущая конструкция для различных видов домов и сооружений, а также для создания перекрытий между этажами. Наиболее популярными материалами для изготовления балок являются деревянные и железобетонные конструкции. Балки также могут использоваться в качестве опалубки при возведении стен или фундамента.

Выбор между ригелями и балками зависит от конкретной задачи и требований проекта. Ригель обычно предпочтителен для создания каркасных конструкций, так как его форма и прочность обеспечивают надежность и долговечность конструкции. Балки в свою очередь отлично подходят для создания перекрытий и несущих структур.

Каким может быть бетонный ригель

Чаще всего железобетонные ригеля соединяют стойки каркаса здания. Они служат опорой для перекрытий. В таком случае бетон используется высоких марок — от В22 до В60. Выбор зависит от этажности здания, а еще от требуемой прочности конструкции. Для повышения надежности и прочности делают два пояса армирования. Арматуру применяют высокопрочную. Все нормативы прописаны в ГОСТ 13015.3. Технические условия, типоразмеры указаны в ГОСТ 18980-2015.

Выдержка из ГОСТ 18980-2015

Формы и виды

Перемычки, которые служат опорой для перекрытий, часто называют ригелем перекрытия. По форме они бывают трех видов: с одной и двумя полками или без полок. Те, которые с одной полкой применяют по краям конструкции. На них можно уложить только край одной плиты. С двумя — ставят по центру. На две полки можно уложить перекрытие с двух сторон.

• С одной полкой (выступом) — для укладки плиты перекрытия с одной стороны. Их еще называют однополочными. Для опоры одной плиты: РОП — пустотной;
• РОР — ребристой.

Для лестниц:

РЛП — лестничного пролета;

РЛР — лестничных клеток.

Виды железобетонных ригелей для опоры плит перекрытий и строительства бетонных лестниц

С двумя полками (двухполочные) применяются для центральных пролетов. Они служат опорой для двух плит перекрытия с двух сторон. Есть две модификации — под обычные стойки и под колонны. Маркировка одинаковая, разные формы основания:

для стоек и колонн под укладку плит разного типа: РДР — ребристые;

РДП — пустотные; РКП — консольные — для опирания пустотных плит балконов. Бесполочные — по форме похожи на двухполочные, но полки очень малого размера. Снова-таки, есть для плит разного типа:

РБР — ребристых;

РБП — пустотных; Просто буква «Р» — железобетонный ригель с прямоугольным сечением.

Как видите, есть ригеля для ребристых и пустотных перекрытий. Они отличаются прочностью бетона, размерами и мощностью армирования. Форма же совпадает.

Расшифровка маркировки

В маркировке указана полная информация о железобетонном элементе. Она состоит из цифр, латинских букв и кириллицы. Обозначение разделено на блоки при помощи тире. Всего может быть три блока:

• В первом указан тип балки, его размеры в дециметрах. Кодировку типа ригеля можно посмотреть в пункте выше.
• Второй блок содержит информацию о типе использованной арматуры и несущей способности в килоньютонах на метр длины.
• Третий — информацию об использованном бетоне, если он имеет особые свойства: повышенную огнестойкость, сейсмоустойчивость, переносимость химических сред и т.д.

Несколько типов ригелей из железобетона с маркировкой и размерами по стандарту

Вообще, тема эта обширная, надо иметь под рукой много таблиц, так как неспециалисту помнить все кодировки нереально. Рассмотрим несколько примеров — РДП 6.56-110АIV-На.

• РДП — ригель двухполочный для пустотных плит. Размеры расшифровываются следующим образом: 6.56 — высота ригеля 6 дм или 60 см (600 мм), длина 56 дм, это 560 см или 5600 мм.
• 110AIV — расшифровывается как стальная арматура из стали AIV, несущая способность — 110 кН/м.
• На — буква «Н» — бетон с нормальной паропроницаемостью. Буква «а» — в конструкцию добавлены дополнительные закладные элементы.

Железобетонные ригеля должны иметь строповочные отверстия или монтажные петли для подъема при помощи техники. Продавать изделия с ненапряженной арматурой можно при прочности бетона не ниже 70% в теплое время и 85% в зимнее. Ригеля для межэтажных перекрытий должны иметь отпускную прочность не ниже 90%. В бетоне не должно быть трещин. Допускаются небольшие поперечные усадочные волосяные трещины толщиной не более 0,1 мм.

Отличие ригеля от балки заключается в следующем:

• Ригель – это балка, выполняющая опорную функцию.
• Он устанавливается лишь в горизонтальном виде.
• Балка работает преимущественно на изгиб.
• Назначение балки заключается в перекрытии строительных конструкций.
• Балка – самостоятельный строительный и расчетный элемент.
• Ригель – это часть опорной рамы, тесно связанная со стойками.
• Сфера применения ригеля более широка.
• Он производится из дерева, металла и железобетона.
• Балки бывают деревянными и металлическими.
• Ригель – это стержень любой конструкции.
• Балка является основой для построения каркаса.

Слово «Ригель» является немецким и в переводе на наш язык обозначает поперечина или поперечная балка. Название определяет нахождение и значение этой детали.

Эти конструкции, являются, несущими в каркасе здания обычно располагаются по горизонтали.

В давние времена, когда возникла потребность в закрывании дверей на замки, появились первые иностранные замки с частью, которая выдвигается. А так как такие сложные замки приобрести могли не все, то стали использовать различные засовы различной сложности и их так же называли ригелями.

По сути, ригель – это штырь или несколько штырей, которые закрывают дверь.

Современные замки имеют до шести ригелей круглой формы.

Ригельный запор надёжен только в том случае, ели он изготовлен из хорошего металла.

Самый хороший материал для изготовления ригеля считается сталь.

Очень важным нюансом является, то, что ответная часть и сама коробка, так же должны быть выполнены из очень прочных материалов и качественно установлены.

Одинарный прямоугольный ригель является самым простым. Этот вид замка почти не используют, и скоро он станет раритетом.

Ригель, применяемый в строительстве

В строительстве ригелем называют опору, то есть опорную балку.

Для того понять где расположен ригель, необходимо представить небольшой дом с одним этажом.

Дома не обходиться без опорной балки, которая расположена по горизонтали или по-другому ригеля.

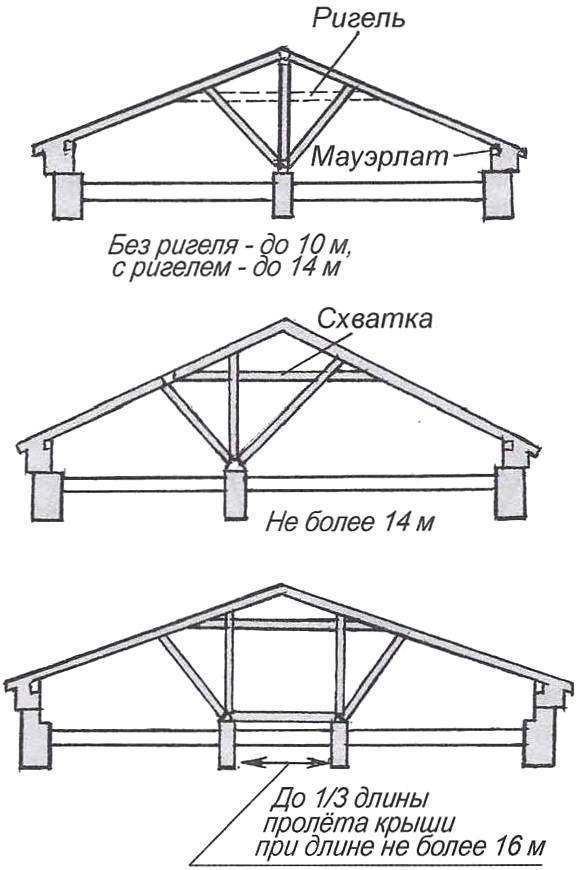

На ригель прикрепляют все важные конструкции крыши. Для строительного ригеля используют такой , металл, . От того какая будет постройка выбирают и материал для ригеля.

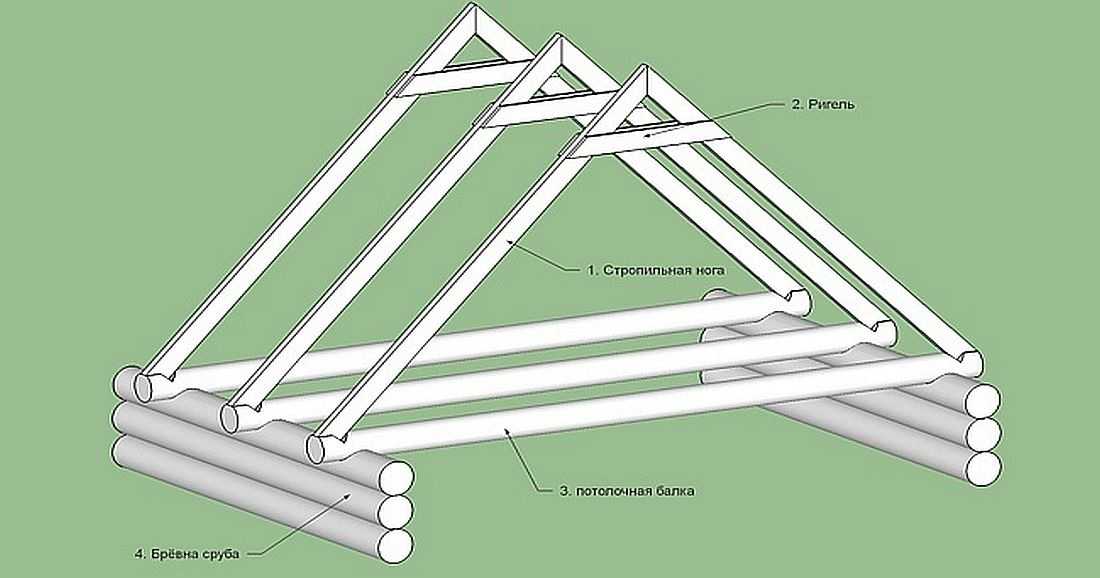

Железобетонную конструкцию ригеля используют для многоквартирных домов, для домов из дерева используют ригель из идентичного материала.

Очень часто путают понятие ригеля и балки.

Но отличия всё-таки есть, и они имеют несколько пунктов:

1. Ригель является горизонтальной опорой, а балка является ;
2. Ригель является жёсткой зафиксированной опорой рамы, а балка является изгибаемым элементом конструкции;
3. Для ригеля материал используют такие материалы как дерево, металл и железобетон, а для балок используют только дерево и металл.

Мостостроение

Железобетонный ригель используют в мостостроении. Такая горизонтальная, железобетонная конструкция хорошо связывает и соединяет вертикальные опоры моста между собой. За счёт того, что ригель проложен от одной опоры моста к другой, это позволяет всей массивной конструкции иметь жёсткость и прочность.

Ригель из железобетона, по сфере назначения делят на несколько видов. Все характеристики, сечения, требования к составу бетона обусловлены , номер которого является 13015.0. В этом стандарте прописывают, по каким показателям и в каких условиях должны использоваться опорные детали.

«Ригель и колонна»

В строительстве колонны применяют для постройки жилых, промышленных и не жилых зданий.

Такой вид строительства позволяет получить самое большое количество площади и это не зависит от этажности строения.

Это называют каркасной застройкой.

Такие колонны выпускают из такого материала как двухконсольными, одноконсольными или безконсольными. Балки и ригель соединяют через консоль. Это соединение происходит при помощи конструктивных особенностей ригеля и колонны, так же металлических закладных. Монтаж соединения «ригель — колонны» производят укладкой концов ригеля на соединительные штыри колонны. Чтобы соединение было, прочным его дополнительно заливают

Ригель – это слово, имеющее множество значений. Их насчитывается около десяти. Им называют строительные элементы, часть запорного замка, ювелирный инструмент, а еще это распространенная немецкая фамилия. В ювелирном деле ригель используется для выравнивания, уменьшения или увеличения размера колец или браслетов. Материалом служит сталь, часто на инструменте есть размерная шкала. Также им пользуются для изготовления цепочек и других сложных изделий. Ювелирный ригель имеет различную в сечении форму: квадратную, прямоугольную, круглую и так далее.

Но чаще всего слово «ригель» встречается в менее специфических сферах. Самое близкое к каждому человеку понятие – это ригель замка.

Назначение

Создание многоэтажных конструкций. Ригели соединяют вертикальные конструкционные элементы сооружений, сами являясь опорами для плит перекрытий. Данная функция способствует формированию жесткой пространственной прочности арматуры постройки, объединенной сваркой. Такие конструкции гарантируют геометрическую стабилизацию сооружения в целом, передавая вес горизонтальных конструкций на опорный вертикальный «скелет» здания. Пояс из подобных изделий способен поднять цоколь над фундаментом на нужную высоту, укрепить и разгрузить последний. Их задействуют для сборки сооружений с широкими пролетами помещений (ангары, торговые залы), усиления колонн в помещениях с высокими потолками.

Данные элементы проектируются, чтобы выдерживать значительные нагрузки, когда уложены как балки или используются как колонны. Железобетонными ригелями в многоэтажных зданиях могут формироваться оконные комиссуры, ограды. В строительстве повышенной этажности и в конструкциях особенно больших габаритов задействуется модификация ригеля, которая имеет длину 12 м.

Данная разновидность проявила себя надежнее, чем образцы из стали. Транспортная инфраструктура (ограждения, парапеты, переходы, виадуки, мосты и пр.) активно сооружается с применением ригелей. В энергетике изделия используются для увеличения площади несущего основания мачт линий электропередач, что позволяет горизонтально распределять нагрузки для повышения несущей способности опор.

Подробнее об элементе

Чаще всего у него жесткое крепление, однако, есть случаи, когда в некоторых сооружениях используют шарнирное соединение. Зависит это от предназначения объекта.

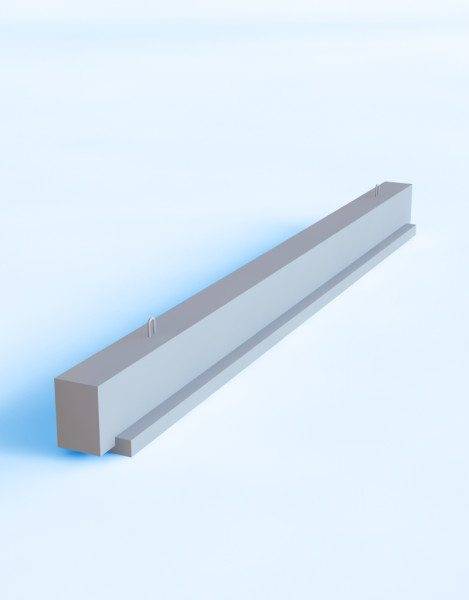

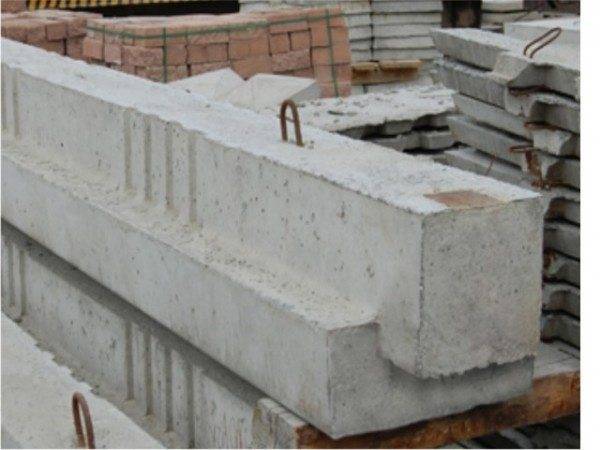

Однополочный вариант железобетонной конструкции

Нередко можно слышать, что строительные ригели называют железобетонными балками конструктивного назначения, которые представляют собой горизонтальный или наклонный профильный брус.

Размеры железобетонного ригеля могут быть различными, в том числе:

• сечение;
• форма;
• площадь;
• длина;
• способ закрепления, зависящий от характера его назначения.

На самом деле это не совсем так, поэтому о том, чем они отличаются между собой, поговорим в последней части статьи. А сейчас рассмотрим, какие материалы применяются для производства ригеля.

Элемент служит опорой для перекрытий

Материал и параметры

1. Данная конструкция изготавливается из тяжеловесного бетона, класс которых расположен в диапазоне В 22,5-40. Их выходная прочность должна составлять в теплый период не менее 75%, в холодный — 85%, кроме того, они должны обладать строгими параметрами водонепромокаемости и морозоустойчивости.

В производстве строительного элемента применяется тяжелый бетон

1. Для усиления надежности устройства, во время производства используют армирование стальной арматурой высокого класса одного из двух видов:

• • горячекатаную;
  • укрепленную термомеханическими воздействиями.

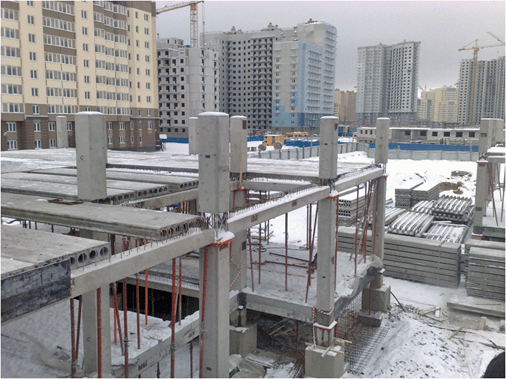

Бетонные ригеля — части каркасного строительства

1. При изготовлении данного строительного элемента используют ГОСТ на железобетонные ригели, где жестко предусмотрены возможные несоответствия от установленных правил. Например, при монтаже ригелей не разрешается, чтобы технологические пробоины были более 0,1 мм.

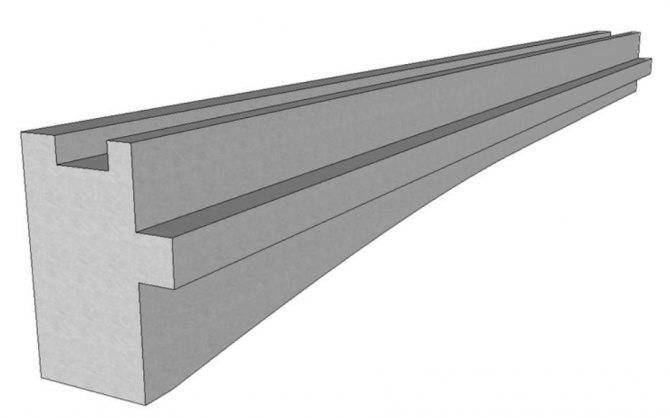

Двухполочный сборный элемент

Предназначение элемента

Конструкция может изменяться в соответствии от параметров и ее использования. Сегодня есть 3 разновидности:

Однополочный	Предназначен для поддержки плит одной стороной. В качестве примера можно привести:лестничную клетку; крайние пролеты помещений. Цена зависит от размеров.
Двухполочный	Изделие предназначено для создания опоры плит с 2-х сторон. Применение — при монтаже средних пролетов.
Бесполочный	Имеет прямоугольное сечение, используется для перекрытия из плит указанного вида.

Бесполочный строительный элемент для перекрытий

Рассмотрим функциональность элемента:

• соединяет части несущих вертикальных конструкций;
• создает пространственную твердость всей арматуры;
• позволяет гарантировать геометральную стабильность строения;
• своевременно передает нагрузки с балки на опорный механизм;
• увеличивает поверхность и прочность бетонного фундамента;
• поддерживает элементы ж/б конструкции.

Особенности применения

Сферы использования ригелей чрезвычайно обширны:

• с их помощью можно возводить сооружения собирательной планировки, особенно таких, где предполагаются высокие стены и длинные коридоры;
• актуальны они в процессе монтажа модульных сооружений;
• ЖБИ ригели для жилых и многоэтажных общественных зданий способны создавать оконные комиссуры или ограды;

Применение в строительстве – создание многоэтажных конструкций

задействуют их и как стойки в ЛЭП, из-за чего увеличивается площадь несущего основания, что дает возможность передавать нагрузки горизонтально, повышая способности опоры.

Особенности

Главное отличие и особенность в том, что элемент способен выдерживать мощные нагрузки в разных направлениях. К примеру, работать на изгиб как обычная балка, которая составляет часть будущего здания в целом. Обычно такие конструкции применяют при строительстве чердачных помещений.

Если у элемента Т-образное сечение с нижней полкой, их используют для опор настилов перекрытий. Это дает возможность уменьшить размер части конструкции, который неизбежно будет выступать в интерьер на толщину перекрытия.

Что такое железобетонный ригель в строительстве и чем он отличается от балок

В условиях постоянно развивающихся технологий в строительной сфере появляются новые термины и понятия, значение которых не всегда понятно обычному человеку, занимающемуся только частным строительством. Ригель бетонный – это одно из таких слов. Однако даже опытные инженеры не всегда могут четко объяснить, что собой представляет этот элемент конструкций.

Чтобы правильно применять те или иные элементы в строительстве, необходимо разобраться в их предназначении и особенностях применения.

Чем ригель отличается от обычной строительной балки

Очень часто, объясняя, что такое ригель, некоторые строители используют термин «балка». С одной стороны его действительно можно назвать балочной конструкцией горизонтального типа, но это будет не совсем правильно, так как:

• Железобетонный ригель выполняет специальные несущие функции. Он принимает нагрузки со всех сторон и является, по сути, основным опорным элементом каркаса сооружения. Этот элемент отличается довольно узкой функциональностью и значительной сферой применения. При этом ригель жестко связан со стойками (установленными в вертикальном положении) главной несущей конструкции. Укладывается этот элемент только в горизонтальном положении.
• Балку можно устанавливать как в горизонтальном положении, так и под наклоном. Но, это не единственное, чем отличаются эти строительные элементы. Помимо этого, балка является самостоятельной частью строения и работает преимущественно на изгиб.
