Датчик наличия воды: разновидности, особенности

Особенности выбора датчика уровня воды и других веществ

Отдавая предпочтение конкретному устройству, необходимо учитывать целый ряд нюансов. Среди них стоит выделить следующие:

Тип и характеристики измеряемого вещества. Различные виды датчиков могут эксплуатироваться в разных средах. Знание параметров измеряемого вещества поможет подобрать подходящее устройство.

Особенности резервуара. В зависимости от того, из какого материала изготовлена емкость с измеряемым веществом, подбирается уровнемер с определенным принципом действия.

Функциональные особенности датчика. Некоторые устройства имеют расширенный функционал, например, позволяют осуществлять обработку и преобразование аналогового сигнала.

Предельные параметры измеряемой величины. Если требуется осуществлять контроль уровня жидкости в длинных емкостях и при этом объем воды регулярно меняется, стоит отдать предпочтение не поплавковым, а радарным датчикам.

Условия эксплуатации прибора. В ряде отраслей, например в пищевой промышленности, выбор измерительного оборудования должен осуществляться в строгом соответствии с предписанными санитарными нормами.

Наличие необходимых разрешений и сертификатов. Не все разновидности датчиков уровня можно использовать во взрывоопасных и других специфических средах. Возможность эксплуатации устройств в определенных условиях указана в сопутствующей документации.

Где используются датчики уровня?

Такое оборудование находит широкое применение в разных отраслях. Датчики уровня воды и других веществ используются в сельскохозяйственной сфере. С их помощью осуществляется контроль уровня системы полива, удобрений и проч.

Активно применяются такие приборы в пищевой промышленности. Здесь с их помощью осуществляется контроль уровня различных типов жидкостей (воды, молока и проч.).

Уровнемеры находят широкое применение в нефтехимической отрасли. С их помощью осуществляется регулярное измерение количества нефти, бензина и масла.

Датчики уровня используются в фармацевтической промышленности. Здесь они контролируют производство жидких лекарственных препаратов.

Кроме того, такое оборудование применяется в системах водоснабжения и водоотведения, а также в теплоэнергетической отрасли.

Обратившись в компанию «ОвенКомплектАвтоматика», вы можете заказать различные модификации датчиков уровня воды и других веществ. Все оборудование, которое представлено на нашем сайте, имеет необходимые сертификаты и полностью соответствует установленным стандартам качества, надежности и безопасности.

Датчики уровня воды и другая реализуемая продукция подвергается обязательному тестированию перед поступлением в продажу. Такой подход позволил нашей компании заручиться доверием тысяч заказчиков. Сегодня реализуемое организацией оборудование находит широкое применение по всей России.

Всю продукцию, представленную на нашем сайте, мы предлагаем приобрести по стоимости, свободной от наценок посредников. Наша компания сотрудничает с производителями оборудования напрямую, не привлекая сторонних исполнителей. Это позволяет нам формировать действительно выгодные цены. Также наши клиенты могут рассчитывать на дополнительные бонусы в виде скидок, которые предоставляются при оптовых заказах и постоянном сотрудничестве.

Выбирая продукцию на нашем сайте, вы можете воспользоваться услугой доставки. Мы привезем оборудование абсолютно бесплатно в любую точку столицы при заказе изделий на 35 000 рублей, а также по области, если итоговая сумма чека составит не менее 100 000 рублей.

Также наши специалисты осуществляют гарантийное и послегарантийное обслуживание приборов.

Сделать заказ на нашем сайте можно в онлайн-режиме. Задать все интересующие вопросы вы можете нашим специалистам, обратившись по указанному на сайте номеру.

15.11.2017

Описание и назначение

Ультразвуковой уровнемер жидкости — прибор для бесконтактного автоматического дистанционного измерения уровня жидких сред. Основные элементы конструкции сенсора: ультразвуковой излучатель и приемник отраженной звуковой волны.

Излучатель

В измерителях уровня используются пьезоэлектрический эффект – изменение линейных размеров диэлектрика в зависимости от частоты переменного электрического поля, в которое помещен. В излучателе пьезоэлемент передает колебания мембране, которая при частоте более 20000 герц начинает излучать ультразвук.

Достоинства:

• простота конструкции;
• получение ультразвуковых колебаний значительного диапазона;
• компактность.

Недостатки:

низкая мощность излучения.

Приемник

Пьезоэлектрический эффект обратим: попадающие на мембрану отраженные акустические колебания вызывают образование в пьезоэлементе электрического тока. На этом принципе работают приемники ультразвукового излучения в уровнемерах: при получении отраженного сигнала в цепи прибора образуется электрический ток.

Применение пьезоэлектрической схемы позволило создать измеритель уровня жидкости, в которых излучатель и приемник — единый элемент. Это упрощает и удешевляет конструкцию прибора, его монтаж и обслуживание.

Типы ультразвуковых датчиков уровня жидкости, работающих на принципе эхолокации:

Сигнализаторы контрольных точек уровня

Прибор настраивается на два значения: минимальный уровень жидкости и максимальный. Если время прохождения отраженного сигнала соответствует минимальному заданному уровню жидкости, электронный блок формирует сигнал в соответствии с заданной программой. Это может быть включение сигнальной лампочки и звуковой сигнализации, команда насосам на отключение и т.п. Тот же алгоритм используется при достижении максимального уровня жидкости.

Датчики непрерывного мониторинга уровня

Измерители данного типа постоянно измеряют расстояния до уровня жидкости. Преобразует полученные данные в аналоговый сигнал и транслирует его в соответствии с заданной программой на собственный дисплей, центральный пульт управления и т.п. Могут быть запрограммированы события при предельных значениях уровня жидкости, как в сигнализаторах.

Ультразвуковые бесконтактные сенсоры применяются на производствах, в которых получение, хранение и перевозка жидкостей, в том числе агрессивных – часть технологического процесса:

• химическая, газовая и нефтеперерабатывающая промышленность;
• водоснабжение и очистка воды;
• сельское хозяйство;
• металлургическая промышленность;
• пищевая промышленность.

Назначение устройств:

• предотвращение переполнения и опустошения емкостей с жидкостью и возникновения связанных с этим аварийных ситуаций;
• включение в цепочку телеметрического управления системами и агрегатами в качестве измерительных элементов;
• мониторинг изменений физических и химических свойств жидких веществ в емкостях.

Как использовать

Особенности применения

Использовать устройство следует в местах, где требуется предотвращение протечки воды:

• Ванная комната.
• Туалет, санузел.
• Кухня.
• Котельная.

Датчик устанавливают в тех местах, где есть наибольшая вероятность скапливания воды. Устройства будут незаменимыми помощниками для владельцев автономного отопления, а также снабжения водой. Места для размещения самые обычные – под раковиной, ванной, трубами для слива, радиаторами и запорной арматурой.

Эксплуатации

Датчик наличия воды в трубе подключают к контроллеру и блоку питания, а последний к сервоприводам на кране. После этого подключают в последнюю очередь питание, а после выставляют настройки громкости сигнализации и параметры срабатывания датчика на контроллере. Прибор начнет автоматически выполнять самодиагностику, и выдавать сигналы, и тем самым предупреждать о наличие неполадок в оборудовании, а также свидетельствовать о низком заряде аккумуляторов.

По электрической безопасности нет особых мер предосторожности, и получается, что данное устройство безопасно для здоровья человека. Сила тока между пластинок небольшая и никак  не причинит вреда человеку

Помимо регистраторов часто используют и шаровые краны сервоприводного типа. Их устанавливают перед счетчиками воды, на входе в контур отопления, на выходе из котла, а также вначале коллекторной системы. Приводы рассчитаны на малое напряжение и начинают срабатывать, даже в случае снижения заряда аккумулятора.

Шаровой кран можно врезать после, а не до основного вентиля.  После этого на него устанавливают сервопривод, и если устройство электрическо-механическое, но обычно есть уже готовые краны с установленным электрическим приводом. Если есть необходимость, то их следует докупать по отдельности и желательно, чтобы все было от одной марки. Сигнал беспроводного прибора можно модулировать, чтобы получилось избежать срабатывания от электрическо-механических помех. Каждый производитель может создавать свои модуляции, и по этой причине устройства от различных фирм не могут считаться взаимозаменяемыми.

Разновидности датчиков

Все уровнемеры классифицируются по принципу их действия. Основные типы измерительных устройств:

1. Поплавковый. Это самый простой вариант измерения уровня воды в баке. Конструкция поплавкового уровнемера включает в себя 2 геркона, магнит и поплавок. Когда уровень жидкости увеличивается, поплавок поднимается до первого геркона, который отключает реле двигателя. Если резервуар опустошается, поплавок опускается до второго геркона, который запускает реле и включает насос, перекачивающий жидкость из скважины. Герконовый датчик предельного уровня жидкости можно сделать своими руками. При этом он будет работать, даже если в резервуаре будет объемный слой пены.
2. Ультразвуковой. Эта разновидность измерительных устройств применяется как для сухой, так и для жидкой среды. Ультразвуковые датчики могут иметь дискретный или аналоговый выход. То есть приспособление может постоянно контролировать уровень воды или ограничивать наполнение емкости при достижении конкретной точки. Такой уровнемер состоит из приемника, УЗ-излучателя и контроллера, отвечающего за обработку сигнала. Сигнализаторы ультразвукового типа являются беспроводными и бесконтактными, поэтому их можно устанавливать даже во взрывоопасных и агрессивных жидкостях.
3. Электродный (кондуктометрический). Такие уровнемеры не подходят для емкостей с дистиллированной водой. Стандартная конструкция оснащена трехуровневым сигнализатором, в котором наполнение резервуара контролирует пара электродов, а третий — предназначен для аварийных ситуаций, для запуска режима активной откачки.
4. Емкостный. С использованием таких уровнемеров можно точно идентифицировать предельное наполнение резервуара. Они подходят как для жидкостей, так и для сыпучих субстанций. Емкостные уровнемеры функционируют по такому же принципу, что и конденсаторы: измерение выполняется между пластинками чувствительного элемента. При достижении пикового значения на контроллер отсылается соответствующий сигнал. Иногда емкостные сигнализаторы работают по принципу «сухого контакта», при котором устройство срабатывает через стенку резервуара. Эти приспособления могут эффективно работать в очень обширном диапазоне температур, на их функционирование не влияет электромагнитное излучение. Такие эксплуатационные свойства расширяют область использования емкостных уровнемеров.
5. Радарный. Эта разновидность сигнализаторов является универсальной, так как она работает с любыми видами технологических сред, включая взрывоопасные и агрессивные жидкости. При этом показания не будут изменяться под воздействием температуры и давления. Прибор излучает радиоволны в определенном частотном диапазоне. Приемник улавливает отраженный радиосигнал и определяет заполненность резервуара, руководствуясь периодом задержки сигнала. На датчик-измеритель не влияет температура и давление. Запыленность технологической среды тоже не сказывается на показаниях. Специалисты отмечают, что радарные приспособления обладают максимальной точностью, так как их погрешность не превышает 1 мм.
6. Гидростатический. Этот тип сигнализатора позволяет измерять как текущее, так и предельное наполнение емкостей. Принцип работы гидростатического устройства базируется на измерении давления столба жидкости. Популярность таких датчиков обусловлена небольшой ценой и достаточной точностью.

Общая классификация приборов

Датчик уровня воды используется для следующих целей:

• Для восприятия изменения количества жидкости и передачи дискретного сигнала в случае завышения максимально допустимой отметки в резервуаре на реле;
• Для включения реле сигнализации (световой или звуковой) в главном корпусе управления;

• Для передачи показателей уровня жидкости на табло пульта управления с отображением конкретных резервуаров;

• Для организации замкнутой схемы системы автоматического контроля воды в резервуаре. Для этого дополнительно потребуется контроллер, электродвигатель насоса.

Возможные методы определения загруженности резервуара

Существует несколько методов измерения уровня жидкости:

1. Бесконтактный — зачастую приборы такого типа используются для контроля уровня вязких, токсичных, жидких либо твердых, сыпучих веществ. Это емкостные (дискретные) приборы, ультразвуковые модели;
2. Контактный — устройство располагается непосредственно в резервуаре, на его стенке, на определенном уровне. По достижению водой этого показателя датчик срабатывает. Это поплавковые, гидростатические модели.

По принципу действия различают следующие виды датчиков:

• Поплавкового типа;
• Гидростатические;
• Емкостные;
• Радарные;
• Ультразвуковые.

Конструкция и принцип работы

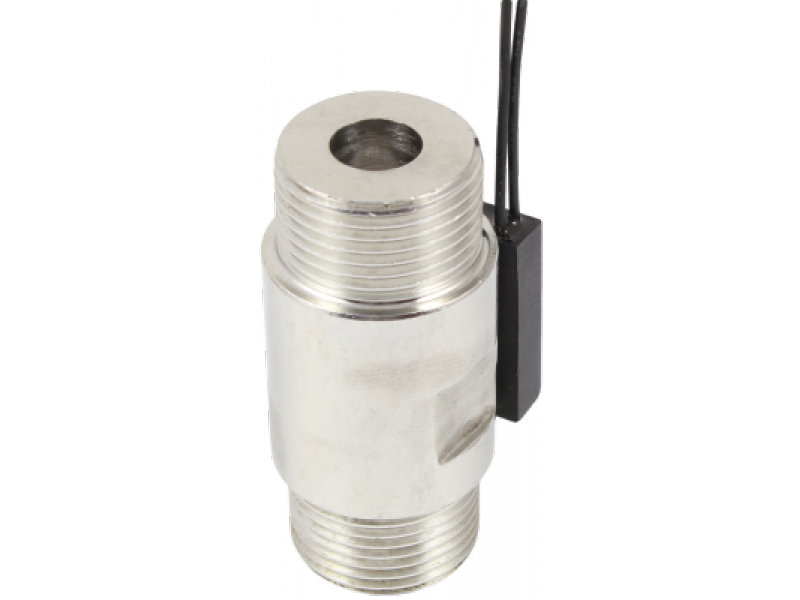

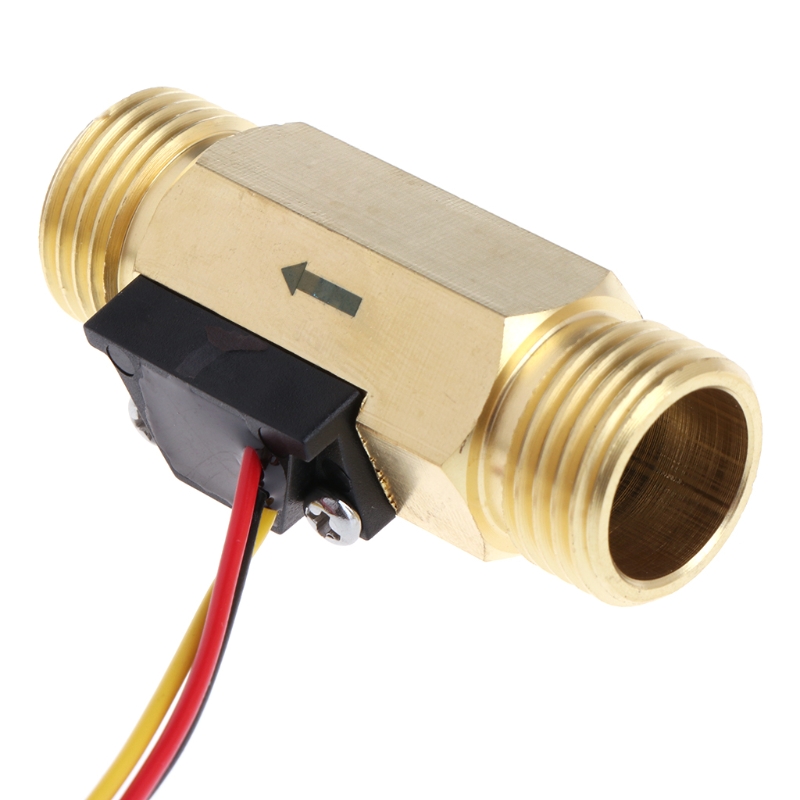

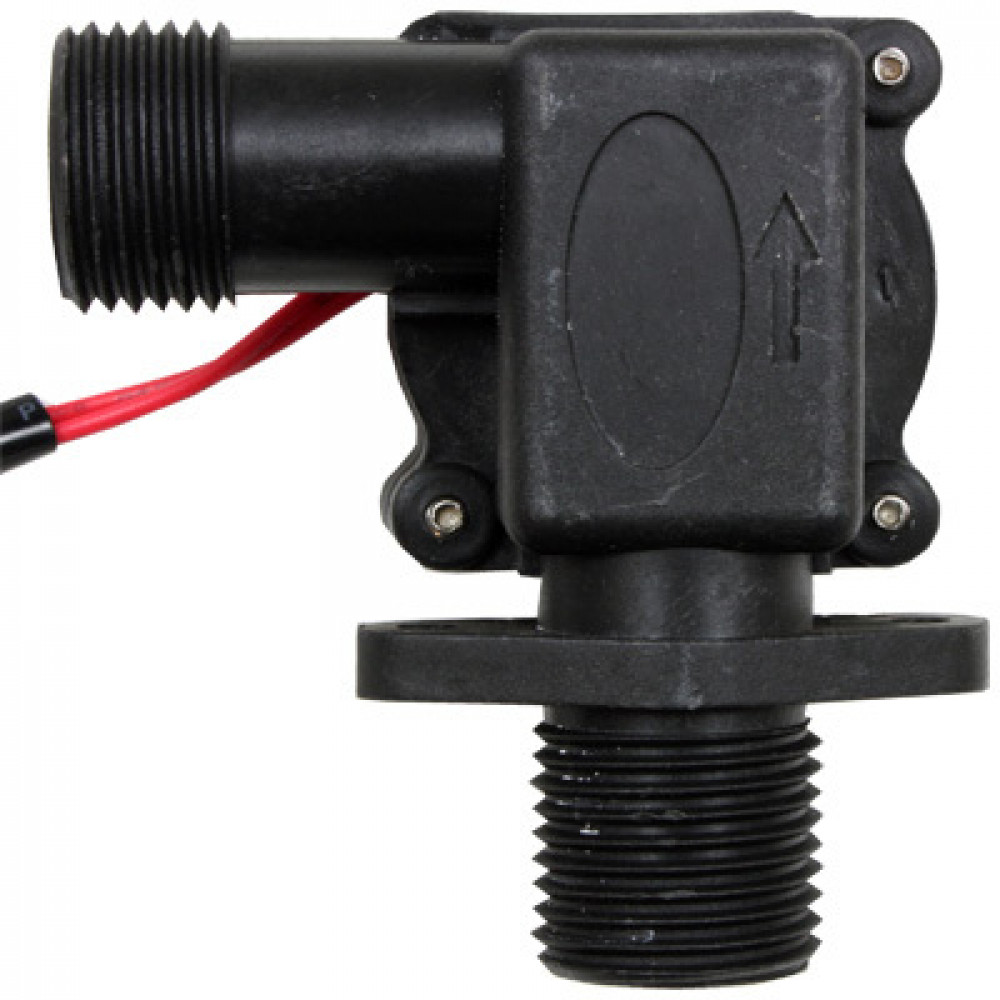

Датчик имеет уникальное устройство, благодаря которому он выполняет свои непосредственные функции. Самой распространенной модификацией является лепестковое реле.

В классическую схему строения включены такие важные элементы:

• входной патрубок, пропускающий воду через устройство;
• клапан (лепесток), расположенный на стенке внутренней камеры;
• изолированный герконовый переключатель, смыкающий и размыкающий цепь электропитания;
• пружины определенного диаметра с различной степенью сжатия.

В то время когда камера наполняется жидкостью, сила потока начинает воздействовать на клапан, смещая его вокруг оси.

Магнит, встроенный с обратной стороны лепестка, вплотную приближается к герконовому переключателю. Вследствие этого контакты замыкаются, включая насос.

Под потоком воды понимают скорость ее физического движения, достаточную для включения реле. Снижение скорости до нуля, приводящее к полной остановке, возвращает переключатель на первоначальную позицию. При установке порога срабатывания этот параметр задается с учетом условий применения устройства

Когда поступление жидкости прекращается и давление в системе опускается ниже нормы, сжатие пружины ослабевает, возвращая клапан в исходное положение. Отдаляясь, магнитный элемент перестает действовать, контакты размыкаются и насосная станция останавливается.

Некоторые модификации оснащены возвратным магнитом вместо пружин. Судя по отзывам пользователей, они меньше подвержены воздействию мелких скачков давления в системе.

Лепестковым реле характерно большое количество плюсов. Среди них – простая и неприхотливая конструкция, мгновенное срабатывание, отсутствие задержек между повторным реагированием, применение точного триггера для запуска оборудования

В зависимости от конструктивного решения выделяют еще несколько видов реле. К ним относятся роторные устройства, снабженные лопастным колесом, вращающимся в водном потоке. Скорость вращения лопасти в них контролируется сенсорными датчиками. При наличии жидкости в трубе механизм отклоняется, замыкая контакты.

Также существует термореле, функционирующее в соответствии с термодинамическими принципами. Прибор сопоставляет температуру, заданную на датчиках, с температурой рабочей среды в системе.

При наличии потока фиксируется тепловое изменение, после которого контакты электросети соединяются с насосом. При отсутствии движения воды микропереключатель разъединяет контакты. Моделям тепловых реле свойственна высокая чувствительность, но они довольно дорогие.

Датчик протечки воды какой фирмы лучше выбрать

Опросы показали, что пользователи отдают предпочтение как российским, так и зарубежным торговым маркам, которые усиленно работают в направлении инноваций, создавая новые многофункциональные устройства. В рейтинге представлена краткая информация на каждый из них:

• Aqara — товарный знак известной корпорации Xiaomi, созданный в 2015 г., и выпускающий интеллектуальные домашние товары. Все устройства, созданные брендом, изготавливаются из экологичного пластика, они пожаробезопасны и не потребляют много энергии.
• Rubetek — производитель из России, который выпускает линейки умных устройств с 2014 года. Компания создает электронику не только для дома, но и предлагает много идей для малого и среднего бизнеса, а также для застройщиков, управляющих компаний, инсталляторов.
• Digma — торговая марка принадлежит компании Nippon Klick из Великобритании, которая признана международным производителем цифровой электроники. Разработкой и созданием умных устройств Digma стала заниматься начиная с 2005 г., достигнув на сегодня немалых высот в этом направлении.
• Hiper — еще один бренд из Великобритании, который выпускает бытовую технику и электронику начиная с 2001 года. Все товары компании сертифицированы, они соответствуют современным стандартам безопасности и экологическим нормам, имея при том отличные технические характеристики.
• Ajax — международная технологическая компания из Украины, основанная в 2011 г., и выпускающая беспроводные системы безопасности. Товары Ajax представлены более чем в 90 странах и пользуются большим спросом, благодаря качеству и инновационным технологиям.
• Neptun — российская компания, производящая системы электрообогрева, электротехническую продукцию и решения для инженерной инфраструктуры с 1991 года. Торговая марка имеет множество наград и премий, в том числе международных, подтверждающих качество товара.
• Neo — еще один производитель из России, выпускающий умную технику и электронику в серийном и единичном количестве. В своих разработках компания использует современные технологии в области навигации, электропитания и беспроводной связи, которые позволяют достичь хороших результатов качества.

Как работает устройство

Датчик уровня воды в резервуаре устанавливается для включения и отключения насоса в автоматическом режиме. Это может быть емкость закрытого или открытого типа. Также устройство используется для осуществления контроля за обстановкой в затапливаемых, например, подвалах. То есть не обязательно постоянно проводить визуальный осмотр для своевременного откачивания ненужной жидкости.

Принцип действия реле основан на изменении сопротивления между однополюсными электродами и прочими элементами, что содержатся в рабочей среде. Это могут быть помимо питьевой воды:

• родниковая, морская, речная, дождевая или сточная вода;
• молоко или пиво;
• вино-водочная продукция с низким содержанием алкоголя.

Не подлежат контролю:

• дистиллированная вода;
• бензин, керосином и сжиженный газ;
• масло и этиленгликоль.

Обычно датчики уровня воды для управления насосом устанавливаются в нижней и верхней точке относительно наполненности резервуара либо в допустимой верхней в случае с подвалом. Третий сенсор отвечает за прием сигналов от первых двух и за передачу информации к насосному оборудованию. Так как создаваемые импульсы слишком малы для запуска и отключения сравнительно более мощной цепи, воспринимаются коммутируемые токи магнитным пускателем.

Стоит отметить, что реле уровня воды в баке изначально не укомплектовано датчиками. Это обосновано тем, что эксплуатация устройства может осуществляться разным количеством сенсоров. В том числе 4-мя, где последний срабатывает в случае аварийных ситуаций. Он может пригодиться в случае использования крупногабаритного резервуара для жидкости (чтобы не переполнялся) или в условиях частого затопления погреба.

Виды устройств

Реле уровня жидкости для отключения насоса сегодня представлены в нескольких вариантах. Одноуровневые модели используются в целях стабильного поддержания в заданной степени заполненности того или иного резервуара. Таким образом исключается холостая работа насосного оборудования, чем обеспечивается его длительная эксплуатация.

Двухуровневые образцы устанавливаются для контроля за максимальной и минимальной заполненностью бака. То есть именно здесь имеются три датчика. А в четырехуровневых моделях имеется два дополнительных сигнализатора. Они отвечают за предупреждение об аварийных ситуациях. В промышленных масштабах, как правило, к ним подключаются резервные насосные станции. А также устройства оснащаются светодиодной индикацией.

Разновидности датчиков

Существует три типа воспринимающих и передающих информацию об изменениях сопротивления в рабочей среде элементов. Электродный датчик уровня воды для насоса представлен тремя сенсорами: короткий и пара длинных. Первый отвечает за передачу импульсов при максимальной заполненности резервуара, вторые – при его опустошении.

Поплавковые датчики уровня воды для управления насосом представлен поплавком со встроенным магнитном и трубкой, внутри которой расположен геркон. Последний – это герметичная коробочка, в ней имеются ферромагнитные контакты. Они между собой замыкаются под воздействием магнитного поля, что воспринимается на нужном для срабатывания уровне во время смещения поплавка. А его положение меняется по мере опустошения и заполнения резервуара рабочей жидкостью.

Поплавковое реле уровня воды для насоса также может быть использовано в качестве измерительного устройства для контроля степени заполненности резервуара. В зависимости от силы магнитного поля контактные пары геркона передают на резистор сигналы с сопротивлением от 4 до 20 мА. То есть располагая датчики на нескольких уровнях можно отслеживать наполненность бака в любой момент времени.

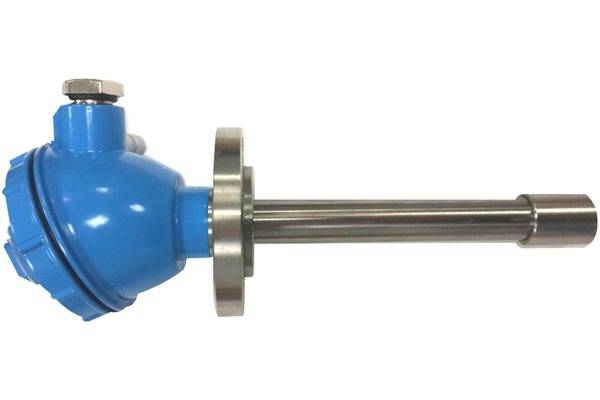

Третий тип – емкостный датчик. Иное название приспособления – параметрический измеритель уровня воды. Здесь принцип действия основан на изменении диэлектрической проницаемости рабочей среды. За выявление этих изменений отвечает высокочувствительный конденсатор. За отчетную единицу принимается проницаемость воздуха. При заполнении резервуара жидкостью происходит изменение емкости. Это явление преобразуется в информацию, которая отображается на вынесенной наружу шкале. Стоит отметить, что диэлектрическая проницаемость может восприниматься не только со стороны воды внутри бака, но и со стороны его стенок. То есть такой датчик управления насосом по заданному уровню воды может быть установлен как внутри, так и снаружи резервуара.

В этом видео на простом примере разобрана одна из схем автоматического управления насосом с помощью реле:

Общая характеристика

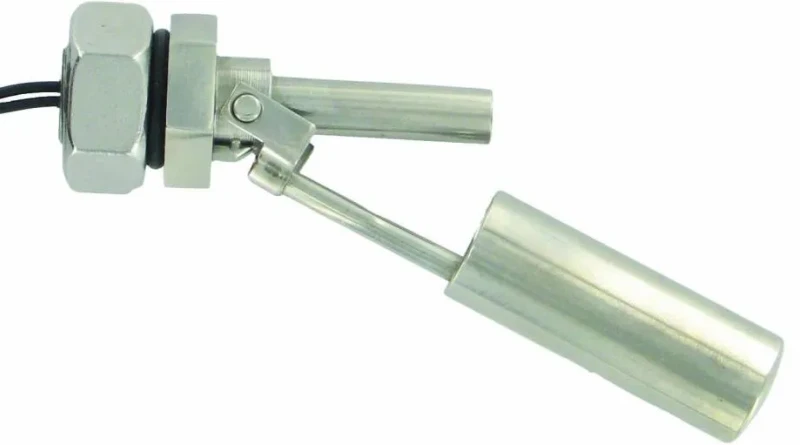

Поплавковый водяной уровнемер — наиболее популярный датчик, известность которого определена предельно простой системой и соответственно прочностью. Поплавковые датчики можно условно разделить на 2 вида:

• механические;
• герконовые.

Второй вид предполагает применение выключателей с магнитными контактами, поэтому его приспособление будет осмотрено в отдельном разделе.

Самый обычный механический поплавковый датчик функционирует на определение максимального уровня воды. Датчик вводится в нужной части ёмкости, и если вода доходит поплавка, он всплывает и через особый шток закрывает (размыкает контакты). Аналогичные устройства более знакомы под наименованием поплавковые выключатели.

Этот вид механических измерителей отличается необходимой прочностью и часто применяется в простых автоматизированных системах. Однако его работоспособность ограничена конструкцией — прибор срабатывает только лишь при предельном значении водного уровня.

Также выпускают кабельные поплавковые датчики. В такой конструкции применяется поплавок особенной формы, который меняет ракурс наклона в зависимости от водного уровня. Внутри такого поплавка устанавливают коммутатор, который действует при изменении угла. Зачастую применяются выключатели со стальным шариком, запирающим контакты.

Отдельная группа — кабельные измерители со встроенным ртутным выключателем, отлично обеспечивающим безопасность. Для точного контроля в некоторых случаях устанавливают несколько поплавковых измерителей с различной длиной кабеля.

Поплавковые датчики пользуются спросом в промышленности. Детекторы применяют для контроля уровня горюче-смазочных материалов, разных охлаждающих жидкостей. В быту эти устройства, как правило, используют для замера уровня в колодцах и скважинах (защита насосов от «сухого» хода), а также для системы канализации.

Одно из основных преимуществ такого вида уровнемера можно выделить простую установку и наладку. Определённые модификации разрабатываются специально для насосов и дают возможность исключить применение дополнительных пусковых реле.

Назначение

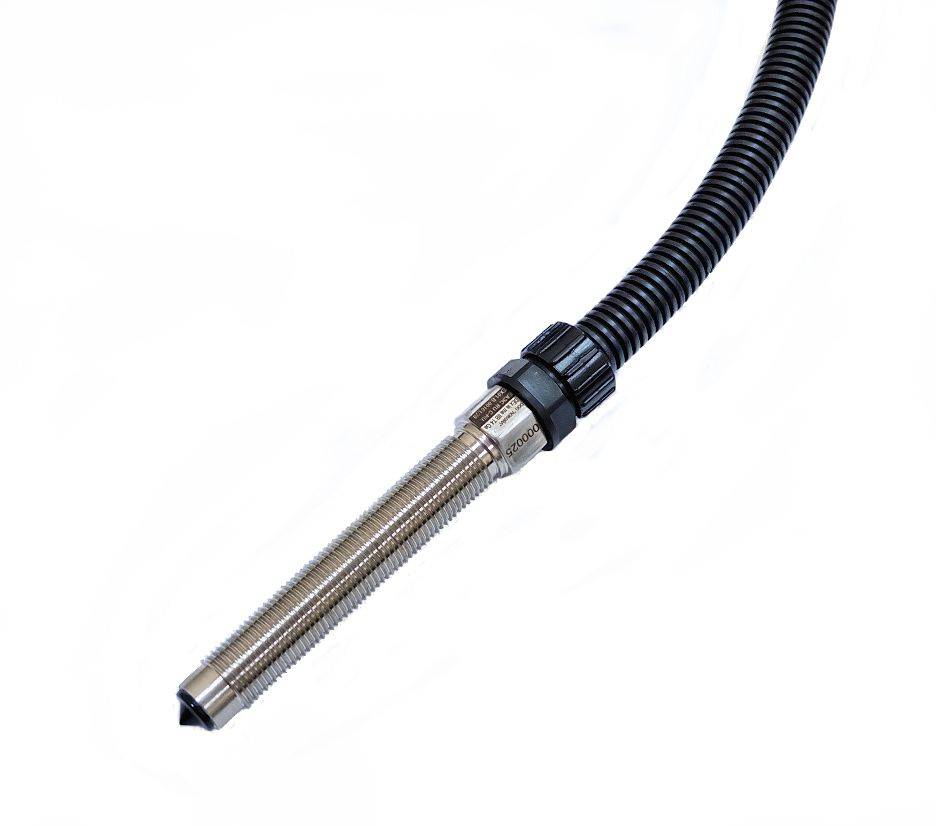

Датчик предназначен для регистрации предельного уровня жидкостей — воды, спирта этилового, спирто-водяных смесей, светлых нефтепродуктов (керосин, бензин, дизтопливо и пр.) и других жидкостей, не агрессивных к материалам контактирующих деталей (силикатные стекла, эпоксидные и полиэфирные компаунды). Конструкция и покрытия датчика устойчивы к маслам и моющим средствам. Датчик не относится к средствам измерения и не имеет точностных характеристик. Условия эксплуатации датчика:

• Температура окружающей среды, ?С 0. +60
• Температура контролируемой жидкости, ?С 0. +60
• Разность температур окружающей среды и контролируемой жидкости, не более, ?С 30
• Давление в резервуаре с контролируемой жидкостью, не более, МПа 25
• Атмосферное давление, МПа 0,084 — 0,104

«>

Классификация систем защиты

Комплекты защиты от потопа не новое явление и их достаточно много. При всей схожести принципа реагирования на прорыв воды, у этих систем есть ряд отличий.

Основные признаки классификации комплектов «антипротечка»:

• сколько отсекающих кранов поставляются в наборе;
• какие способы извещения;
• как обмениваются информацией между собой датчики и блок управления.

Количество отсекающих кранов

Так, например, у наборов NEPTUN BUGATTI PROW и GIDROLOCK в комплекте по 2 перекрывающих шаровых крана

А у комплекта фирмы Аквасторож — «Классика» — лишь один кран.

Логично предположить, что кранов должно быть столько, сколько стояков для подвода воды в квартире. Но общее количество кранов может быть, и увеличено, в зависимости от характера помещения и от выбранной системы антипротечек.

По способу сигнализации

Способы извещения о протечке тоже могут различаться:

• просто высвечивается индикация на световом табло контроллера;
• та-же индикация, но сопровождается подачей громких шумовых сигналов;
• комплекс из шумовой сигнализации + световой индикации + отправка СМС сообщения.

Понятно, что пересылка SMS-сообщений возможна, если у системы есть GSM-передатчик. А это очень удобно, если авария произошла в момент, когда хозяев нет дома. Или SMS-сообщение параллельно отправляется на телефонный номер аварийной службы или управляющей компании.

Если систему подключить к Интернету, то появляется возможность групповой рассылки извещений через GPRS-соединение.

По методу обмена информацией

В случае протечки датчики передают сигнал на контроллер. Способов передачи сигнала два — проводной или беспроводной (по радиоканалу).

В проводном варианте датчик находится под постоянным напряжением в 5 Вольт. В нормальном состоянии из-за огромного сопротивления между двумя контактами ток по цепи «датчик-контроллер» не проходит. При попадании влаги цепь замыкается и на контроллер приходит электрический сигнал.

Чтобы не пропустить ложные срабатывания, а это возможно в таких влажных помещениях как ванная комната, контроллер регулируется на минимальный порог проходящего тока. При превышении заданного предела и произойдет срабатывание системы «антипотоп».

В беспроводных схемах такой порог срабатывания  уже задан в самом датчике. Специальная микросхема непрерывно наблюдает за состоянием сопротивления между двумя контактами и, в случае тревоги, отправляет радиосигнал на приёмное устройство в контроллере. Понятно, что оба эти элемента системы работают на одной радиочастоте.

Но есть одна проблема.

Беспроводной небольшой датчик протечки воды может работать на больших расстояниях (до 200 метров). Но в разных системах от разных фирм используется свой принцип модуляции радиосигнала. По этой причине датчик контроля беспроводного типа из набора одной системы (например, GIDROLOCK) нельзя заменить аналогичным датчиком из другого набора (допустим, NEPTUN BUGATTI PROW).

Но лучшие производители таких систем сигнализации уже заранее дополняют комплект как проводными, так и беспроводными датчиками. Если каких-то датчиков будет не хватать, их всегда можно докупить.

Проводные датчики внезапной утечки воды более привлекательны из-за своей простоты и надежности. Но проводная система может нарушить дизайн помещения, поэтому возникает необходимость в скрытой проводке кабельных линий. Кроме того не всегда есть возможность чтобы подключался именно проводной датчик.

Описание механического датчика

Механические датчики давления пользуются большей популярностью у потребителя, что объясняется их главным преимуществом – независимостью от электричества. Для включения прибора не требуется дополнительная розетка.

Основное назначение прибора – включение и выключение насосного оборудования при достижении определенных значений давления. Подключение насоса к системе осуществляется через датчик.

Наиболее распространенная модель механического датчика – РДМ-5, его основными узлами являются следующие элементы:

• Металлическая платформа.
• Поршень.
• Мембрана.
• Большая и малая пружина.
• Болты и гайки регулировки.
• Корпус из пластика.
• Электрические контакты.

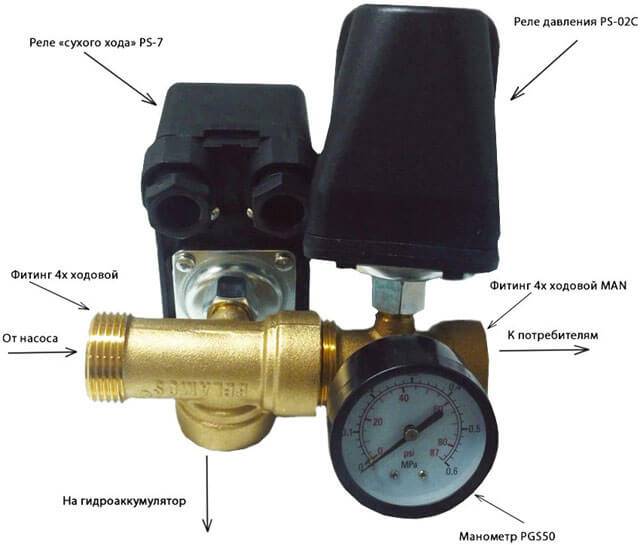

В зависимости от выполняемых функций и наличия дополнительных узлов все датчики можно разделить на несколько групп:

• Простые реле давления.
• Реле давления с дополнительным датчиком защиты от «сухого» хода.
• Контроллеры давления, оснащенные манометрами, датчиками, имеющие возможность выполнять различные функции.

Стоит отметить, что электронный датчик давления воды в системе водоснабжения со встроенным реле давления и манометром имеет более сложное устройство, чем механические приборы. Благодаря наличию множества функций электронные приборы позволяют предотвратить перепады давления воды в системе водоснабжения. Независимо от работы насоса вода подается с равномерным напором. Использование такого прибора в водопроводной сети частного дома делает более удобным и легким полив насаждений на приусадебном или дачном участке. Это особенно актуально для садоводов в жаркий летний сезон.

Датчик давления в водопроводе для контроля работы насоса в большинстве случаев присутствует в системе водоснабжения с гидроаккумулятором (детальнее: «Правильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке»)

Важно понимать, что для частного строения, расположенного в местах с постоянными перебоями электропитания, лучше всего установить накопительную емкость большого объема. Оптимальным местом расположения гидробака в этом случае будет чердачное помещение

Монтаж датчика выполняется на участке водопровода непосредственно перед накопительной емкостью

Основная функция датчика – постоянное измерение давления воды в сети и сравнение их с установленными значениями.

Монтаж датчика выполняется на участке водопровода непосредственно перед накопительной емкостью. Основная функция датчика – постоянное измерение давления воды в сети и сравнение их с установленными значениями.

Вся система работает по определенной схеме. При снижении давления воды ниже установленных значений происходит замыкание контактов, и насос начинает забор воды. Заполнение гидробака водой приводит к повышению давления внутри емкости и при достижении верхних заданных параметров контакты размыкаются и насос выключается.

Периодичность включения и выключения насоса зависит от следующих показателей:

• Объем накопительного резервуара.
• Напор воды в системе.
• Количество потребляемой воды.

Подача воды в точки разбора вначале осуществляется из накопительной емкости. С уменьшением ее объема в гидробаке давление в системе также понижается, что приводит к включению насоса. В результате вода наполняет гидроаккумулятор и поступает в открытые краны точек разбора. Работа насоса не прекращается до тех пор, пока давления в накопительной емкости не достигнет верхнего предельного значения.

При выборе гидроаккумулятора следует учесть несколько факторов. В частности речь идет о количестве проживающих людей, наличии сантехнических приборов и их количестве. Объем накопительной емкости должен обеспечивать бесперебойную подачу воды во все точки разбора.
