Что такое Дефлектор вентиляционный? Принцип работы и устройство

Диффузор Кузова

Диффузор кузова — часть дополнительного обвеса автомобиля, которая выполняет функцию перераспределения встречного воздушного потока между днищем и дорожным покрытием. Обычно является элементом тюнинга или конструктивной частью спортивного автомобиля. Но может быть установлена на серийную машину.

Зачем нужен диффузор кузова

Основным назначением диффузора является улучшение аэродинамических характеристик автомобиля. Он преобразует кинетическую энергию набегающего потока воздуха и создает под днищем область разрежения, которая стремится прижать автомобиль к дороге. Рост прижимной силы повышает качество сцепления покрышек с дорожным покрытием. За счет этого автомобиль получает улучшенную маневренность, эффективный разгон, безопасное торможение. Дополнительной функцией диффузора может быть распределение воздушного потока для дополнительного обдува тормозных механизмов.

Конструкция и расположение диффузора кузова

Диффузор для задней части автомобиля

Чаще всего диффузор монтируется под днищем в задней части автомобиля. Также он может быть установлен прямо под бампером.

Диффузор состоит из нескольких конструктивных элементов. Продольные ребра, образующие каналы для воздуха, которые разбивают поток и увеличивают его скорость. Также они ограничивают воздушный поток с боков. Иногда такие ребра могут еще и направлять воздух на диски и тормозные колодки.

Современные диффузоры изготавливают из высокопрочного и легкого углепластика (карбона). Диффузор вне зависимости от конструкции содержит пустоты, которые увеличиваются в объеме по всей его длине – для легкости конструкции.

Принцип его работы

Действие диффузора кузова основано на законе Бернулли. Объем воздуха, проходя через узкие каналы устройства, разбивается на несколько отдельных потоков. При этом скорость среды возрастает, что приводит к снижению давления. На выходе из диффузора давление сравнивается с атмосферным, а под днищем оно будет ниже. Благодаря возникающему разрежению воздуха прижимная сила увеличивается. Данный эффект позволяет повысить общую прижимную силу и снизить подъемную силу задней части автомобиля.

Большое значение имеет соблюдение правильного угла наклона стенок диффузора, который не должен резко изменяться. Поток воздуха не должен отделяться от верхних и боковых плоскостей. Вертикальные перегородки помогают повысить его эффективность и гарантировать, что воздух будет выбираться из-под днища и не влиять на верхнюю часть кузова автомобиля.

Виды диффузоров бампера

В зависимости от конструкции и места размещения различают несколько типов диффузоров:

  • задний диффузор, который заканчивается под бампером автомобиля;
  • передний диффузор или сплиттер, который создает зону пониженного давления в носовой части;
  • задний двухуровневый или вторичный диффузор, который имеет повышенный объем и позволяет вытягивать большее количество воздуха из-под днища.

Источник

Чертеж самодельного вентиляционного дефлектора для гаража

Вентиляционный дефлектор представляет собой устройство, которое помогает обеспечить хорошую циркуляцию воздуха внутри гаража, предотвращая скопление паров, запахов и конденсации. Эта самодельная версия дефлектора будет проста в изготовлении и установке, экономична и эффективна.

Список материалов:

  1. Пластиковый ведро с крышкой (диаметр крышки около 30 см).
  2. Нож или ножовка.
  3. Шурупы или гвозди.
  4. Шуруповерт или молоток.
  5. Краска.
  6. Кисть для краски (если используется краска).

Подготовка:

Выберите удобное место для установки вентиляционного дефлектора на крыше гаража

Обратите внимание, чтобы он был расположен как можно выше, чтобы обеспечить лучший воздухообмен.
Убедитесь, что выбранное ведро и его крышка в хорошем состоянии, без трещин и дефектов.. Вырезка отверстия:

Вырезка отверстия:

  • На центре крышки ведра с помощью ножа или ножовки сделайте круглое отверстие.
  • Диаметр отверстия должен быть примерно 2/3 от диаметра крышки. Это отверстие будет использоваться для выхода воздуха из гаража.

Установка вентиляционного дефлектора:

  • На крыше гаража выберите место для установки дефлектора, исходя из удобства и эффективности вентиляции.
  • Поставьте ведро на крышу и выровняйте его так, чтобы отверстие в крышке было направлено против ветра. Это обеспечит естественную циркуляцию воздуха.
  • Закрепите ведро на крыше с помощью шурупов или гвоздей. Убедитесь, что дефлектор надежно закреплен и не будет смещаться при ветре или других неблагоприятных погодных условиях.

Окраска:

  • Если вы хотите улучшить внешний вид вентиляционного дефлектора и защитить его от воздействия окружающей среды, можно покрасить его в выбранный цвет.
  • Покраску следует выполнять в соответствии с инструкциями на упаковке краски. Нанесите равномерный слой краски на ведро и крышку, дайте ему высохнуть.

Турбодефлектор для вентиляции своими руками

Приток чистого воздуха в помещение обеспечивает вентиляционная система. Её эффективность зависит от внутренней тяги. При попадании в каналы воздуховода пыли и мусора, нормальная работа устройств нарушается. Чтобы исключить подобную вероятность на выходе трубы устанавливают дефлектор вентиляционный – прибор, формирующий тягу в вентканалах. Для чего нужен такой агрегат? – Данное устройство способно защитить шахты воздуховода от влаги, снега и дождя.

В продаже представлен широкий ассортимент моделей. Их устройство и принцип работы рассмотрены ниже. Самые простые модели можно изготовить своими руками.

Самостоятельное изготовление

Итак, сделать дефлектор своими руками не очень сложно.

Для этого потребуется следующий инструмент и материал:

  • Металл;
  • Ножницы по металлу;
  • Болты с гайками, или заклепки с клепочником;
  • Линейка и какой-либо пишущий предмет;
  • Картон с большой плотностью;
  • Канцелярский нож.

Первым делом выполняются все расчеты, то есть замеряется высота трубы, а также ее диаметр, чтобы можно было установить будущие размеры нашего изделия.

Если нет уверенности в успехе, то сперва можно сделать макет из картона. Из этого материала своими руками делаются все элементы по отдельности.

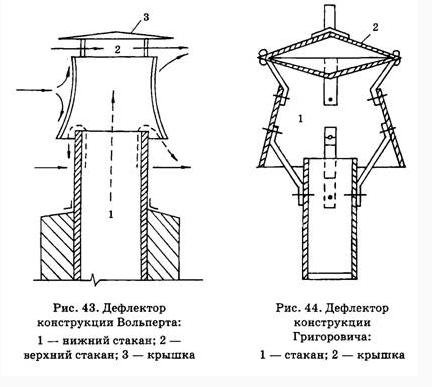

Для изготовления необходим чертеж, но поскольку приведенный выше вполне сгодится, то можно все действия своими руками выполнять по нему.

Итак, сперва делается нижний цилиндр. Измерив диаметр трубы, можно установить и диаметр цилиндра.

Дальше делается конус. Для этого вырезается круглая деталь. Дальше с какой-либо стороны делается прорезь до самого центра. После этого один край заводится немного под другой для формирования конуса.

Таким образом проектируются и изготавливаются все детали.

Что касается соединения, то лучше всего делать своими руками при помощи клепок или же болтов и гаек.

Все детали между собой соединяются согласно схеме.

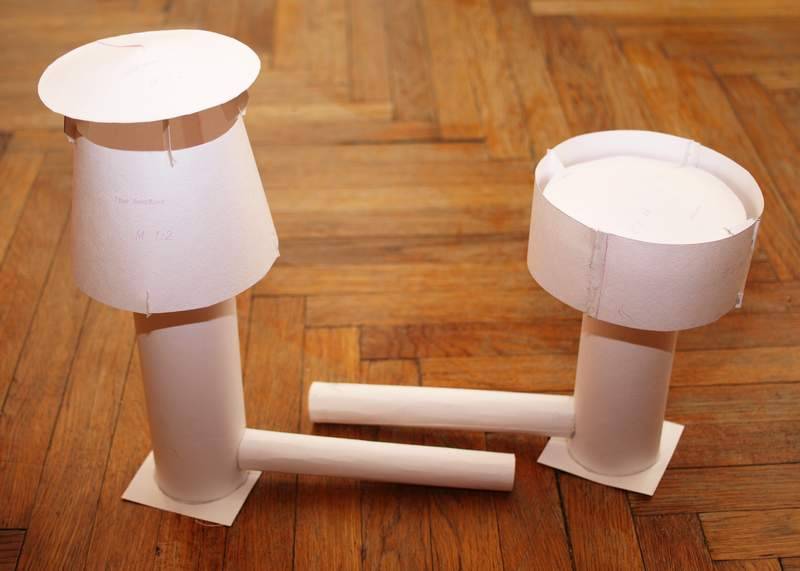

На следующем изображении показаны дефлекторы для вентиляционных систем, сделанные из картона.

Дефлекторы для вентиляционных систем из картона

Если речь идет об изготовлении вращающегося изделия своими руками, то тут все гораздо сложнее. Для нормального вращения движущейся части необходимы очень точные расчеты и очень точное изготовление, чего можно добиться только при наличии некоторого оборудования. По этой причине своими руками вращающийся дефлектор сделать очень проблематично.

Монтаж дефлекторов на дымоход: инструкция

Дефлектор на дымоход — это простая конструкция в виде конуса, которая прикрывает печную трубу на крыше дома. Такое приспособление создаёт хорошую тягу внутри дымохода, препятствует его загрязнению и защищает от осадков и порывов ветра.

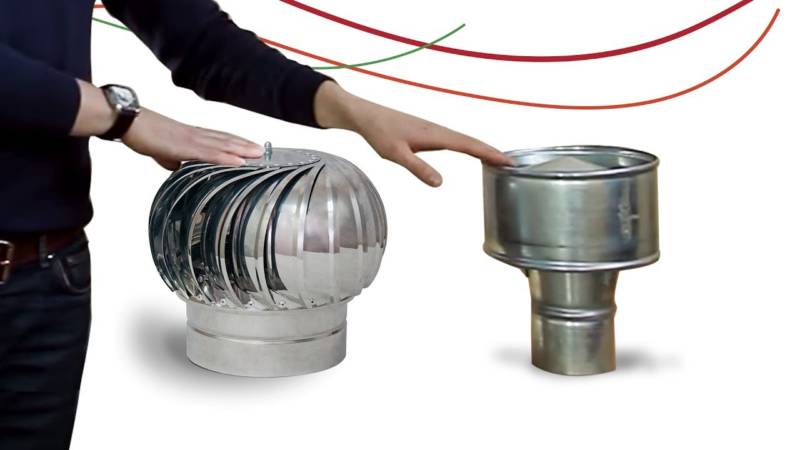

Что такое турбодефлектор

Устройство, напоминающее по форме и размерам средневековый восточный головной убор – тюрбан. По сути, это насадка на верхний срез вентиляционной трубы:

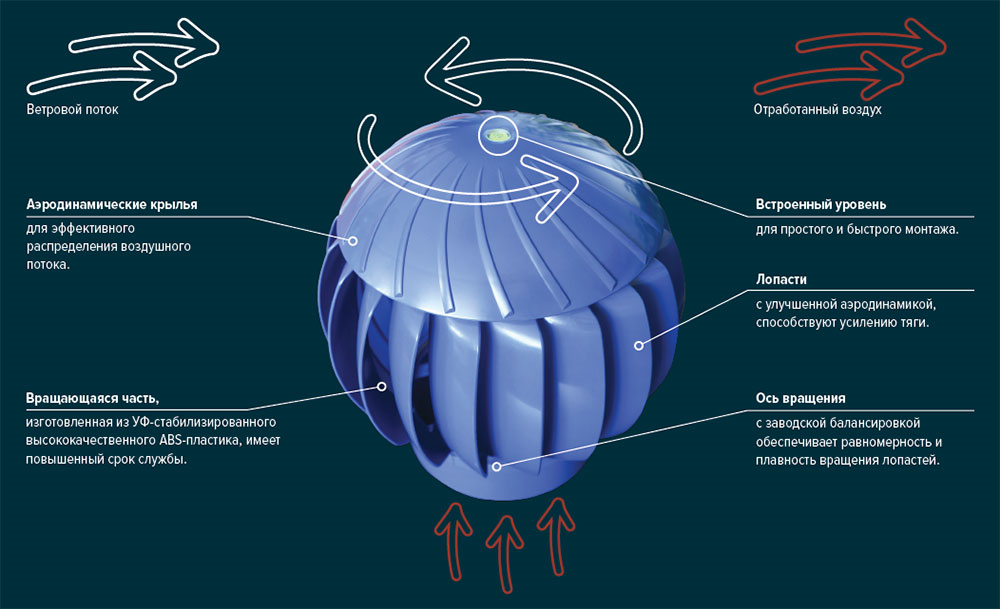

  • Корпус вентиляционного турбодефлектора представляет набор спиральных полосок из металла, собранных и закрепленных на плоской стальной «макушке» — площадке.
  • Конструкция позволяет тыквообразному корпусу вращаться с небольшой скоростью вокруг вертикальной оси. Скорость вращения блестящего корпуса невелика, всего 3-5 об/с, поэтому правильно установленный турбодефлектор при небольшом ветерке не создает какого-либо дискомфорта, не издает шумов и скрипов.

Принцип работы дефлектора

Разновидности дефлекторов для дымоотводов

Хотя конструкция и принцип работы дефлекторов на дымоход практически не отличаются в разных моделях, можно выделить наиболее популярные у пользователей разновидности этих устройств:

ЦАГИ — имеет форму цилиндра и венчается небольшим конусом, изготавливается из оцинкованной или нержавеющей стали. Тарельчатый — модель с простой открытой конструкцией, обеспечивает тягу вне зависимости от скорости и направления ветра. Круглый «Волпер» — аналог ЦАГИ, имеет похожую форму, немного отличается в верхней части (конус заменён пластиной). Дефлектор Григоровича — ещё одна разновидность ЦАГИ, в конструкции которой конус направлен вниз. Н-образный — имеет два канала, благодаря этому воздух поступает в трубу с двух сторон.

Небольшие отличия в конструкции имеют вращающиеся модели дефлекторов на трубу дымохода. Они работают вне зависимости от направления ветра, однако малоэффективны в штиль. К таким устройствам относятся:

Дефлектор-флюгер — модель с вращающимся корпусом и флюгером, меняет положение в зависимости от направления ветра. Вращающийся — самый эффективный дефлектор на дымоход для газового котла. Вращается в одном направлении, создаёт хорошую тягу и защищает трубу от загрязнений.

Разновидности турбодефлекторов

Принцип работы

Независимо от размера, количества деталей и формы отражателей все дефлекторы работают по одному принципу. Аэродинамическое устройство устанавливают в верхней части дымовой трубы. Таким образом создается препятствие воздушным потокам. При ударе о стенки цилиндра ветер теряет свою силу направления, разбиваясь на множество мелких и более слабых воздушных потоков.

Остатки потоков, поднимаясь по корпусу, частично захватывают выходящий из трубы дым. Тяга в дымоходном канале увеличивается. Поскольку завихрений нет, угарный газ и дым не могут попасть обратно в трубу и выбрасываются наружу полностью.

Кроме своего основного предназначения дефлекторы часто выполняют декоративную роль. Однако сам по себе отражатель ничего не даст, если он установлен неправильно. На его эффективность влияют правильно подобранное сечение соединительного патрубка, установленный на достаточной высоте дымоход и расположение трубы на крыше.

Установка устройства и этапы монтажа

Оптимально монтировать дефлектор на трубу до того, как она будет установлена на дымоход или воздуховод на крыше. Это облегчит достаточно трудоемкий процесс и сделает работу более безопасной.

Для установки дефлектора потребуются следующие инструменты и материалы

  • электродрель;
  • саморезы;
  • резьбовые шпильки;
  • гайки;
  • рожковые ключи;
  • металлический хомут.
Этапы установки
  • Отметить места будущих крепежей на трубе (в 10–15 см от края) и диффузоре.
  • Просверлить отверстия в деталях по намеченным точкам, убедиться в их совпадении, примерив элементы друг к другу.
  • Продеть через отверстия резьбовые шпильки и зафиксировать их гайками с обеих сторон на диффузоре и трубе. Гайки лучше закручивать одновременно, чтобы не согнуть лист металла.
  • Поднять конструкцию на крышу дома, надеть трубу на дымоход и зафиксировать её хомутами.

Необходимо проследить, чтобы все части конструкции точно соединялись друг с другом, не оставляя зазоров и щелей. Для этого нужно особенно плотно закрепить трубу хомутами, по возможности — обработать стыки герметиком.

Разновидности дымоходных дефлекторов

Принцип работы вентиляционных дефлекторов

Теперь разъясним о дефлекторах более подробно. Дефлектор – это цилиндрический корпус, внутри которого находится подвижная крыльчатка, сам корпус также может быть наделен технической возможностью вращаться, его монтаж осуществляется на вывод дымоходного или воздушного канала на кровле.

Материалом изготовления для дефлектора служит алюминий или оцинковка – листовая сталь с цинковым напылением. Данные металлы характеризуются полной невосприимчивостью к коррозии под воздействием влаги. В редких случаях дефлектор может быть изготовлен из меди. В настоящее время для решения вопроса внешнего оформления дефлекторы могут выполняться из пластика или окрашенных полимеров. Такие конструкции значительно дешевле, но при этом и менее долговечны.

Дефлектор нельзя квалифицировать, как простой зонтик из металла на воздуховодном отводе. Зонтики статичны в любых своих исполнениях, их назначение просто прикрывать отвод от попадания в него атмосферных осадков. Дефлектор в свою очередь, обеспечивает ускорение воздушного потока, а заодно и прикрывает внутреннее сечение от атмосферной влаги.

Большинство моделей современных дефлекторов не нуждаются в электричестве. Механизм работы обеспечен конструкцией устройства, формой исполнительных механизмов, которые используют только кинетическую силу ветрового потока и создают разность давлений. В итоге в воздушном канале создается область разряжения, вытягивающая воздух из помещения, в помещении также возникает зона разряжения, которая заполняется воздух снаружи.

С физической точки зрения, такой процесс называется эффектом Бернулли. Поток воздуха создает зону снижения атмосферного давления, когда воздух огибает препятствие в виде дефлектора, при этом тяга в вентиляционном канале увеличивается. Увеличение тяги происходит при прохождении ветром внутреннего конуса, который смонтирован в корпусе дефлектора.

Важно! Внешняя форма дефлектора подбирается не из дизайнерских соображений. Форма цилиндра продиктована сложными аэродинамическими расчетами и рядом испытаний

Самые распространенные формы 0 прямой и сплюснутый цилиндр выбраны, исходя из идеальных технологических пропорций.

Изготавливаем дефлектор ЦАГИ своими руками

Проще в изготовлении колпак Григоровича, напоминающий форму шляпки грибка. Я советую не идти легким путем, отдать предпочтение дефлектору ЦАГИ. Конструкция не сложнее в изготовлении, но способна усиливать тягу и предотвращать обратный эффект.

Для работ понадобится оцинкованный лист металлопроката, ножницы по металлу, ручной заклепочник с заклепками и разметочный инструмент. После подготовки материалов приступаем к изготовлению ЦАГИ:

  1. На оцинкованном листе сделайте разметку деталей. Ножницами по металлу вырежьте прямоугольную полосу размером 15х90 см. Заготовка нужна для изготовления цилиндрического корпуса.

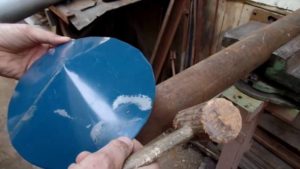

  1. Для изготовления зонта из оцинковки вырежьте круг с радиусом 11,5 см. Чтобы придать заготовке конусообразную форму грибка, от центра к краю сделайте надрез. Выгибайте круг руками, чтобы надрезанные края зашли друг на друга. Должен получиться зонт, напоминающий небольшой конус.

  1. Полученный конус на участке соединения надрезанных краев зажмите в тесы. Проверьте правильность формы заготовки, плотность прилегания стыков без деформации металла.

  1. По длине стыка конуса просверлите отверстия, чтобы они захватили сложенные внахлест края металла. При помощи ручного заклепочника и заклепок соедините шов зонта.

  1. Для надежности стыка установите 3 заклепки на равном расстоянии по длине наружного шва. Четвертой заклепкой зафиксируйте край металла, расположенный с тыльной стороны зонта.

  1. Вырежьте из оцинковки второй круг аналогичного размера. Сделайте из него еще один конус, но стык закрепите у края зонта 3 заклепками.Из заготовки предстоит сделать переходник между вентиляционной трубой и колпаком.

  • От центра конуса нарисуйте разметку лепестков.
  • Срежьте острие колпака ножовкой по металлу.
  • Ножницами по металлу нарежьте лепестки, выгните под углом 90о в выпуклую сторону конуса.

Должна получиться деталь в виде кольца с отверстием, равным диаметром вытяжной трубы.

  1. Получившееся кольцо временно насадите на вытяжную трубу лепестками вниз. Примерьте, чтобы детали подходили по размеру.

  1. Для соединения нижнего кольца с верхним зонтом сделайте 3 стойки. Из оцинковки вырежьте 3 полосы длиной 20 см, шириной 2-3 см.

  1. Подготовленные полосы расположите равномерно друг от друга на нижнем кольце дефлектора. Закрепите каждую деталь 3 заклепками.

  1. Выгните стойки буквой «П» так, чтобы образовались боковые выступы за границы зонта и нижнего кольца. По контуру они должны соответствовать внутреннему диаметру цилиндра, исполняющего роль корпуса дефлектора.

  1. Стойки в уже выгнутом положении должны получиться с вертикальными участками высотой 7 см. Соответствие размеров проверьте линейкой.

  1. Уложите на стойки зонт. Разметьте места крепления. Просверлите по 2 сквозных отверстия на каждую стойку. Соедините детали заклепками.

  1. Из вырезанного прямоугольного листа оцинковки размером 15х90 см согните кольцо, но пока не соединяйте края. Примерьте деталь, приложив к вертикальным элементам стоек. Разметьте отверстия под фиксацию заклепками.

  1. По разметке просверлите сквозные отверстия. Заклепками закрепите кожух к стойкам. Соедините края самого кольца, уложенные внахлест.

Насадите готовый дефлектор на вытяжную трубу. Лепестки к стенкам воздуховода прижмите хомутом. Дефлектор ЦАГИ готов к работе.

Что из себя представляет дефлектор

Приспособление, используемое для усиления тяги, применяется повсеместно. Окончание дымохода, как правило, оформляется колпаком определенной формы. Причем, не простым колпаком для защиты от птиц, бабочек, листьев и прочих представителей флоры и фауны.

Это изделие, имеющее определенное строение, и выполняющее роль усилителя тяги, что положительно сказывается на расходе топлива.

Нужен ли дефлектор на дымоход

Дефлекторы, предлагаемые на рынке стройматериалов, имеют различную форму, размер. Материал, из которого они изготовлены, также отличается. Это может быть пластик, оцинкованная сталь, нержавейка и другие сплавы. Сфера применения прибора также весьма широка.

Дефлектор используют для усиления тяги в вентканалах, дымоходах. В зависимости от предназначения, выделяют изделия для установки на:

  • дымоходы;
  • вентканалы;
  • канализационные вентстояки;
  • поршневой авиамотор (в систему охлаждения);
  • прочие системы.

Это устройство используют для дымоходов, расположенных на крышах как жилых домов, так и бань, гаражей и других помещений, которые отапливаются котлом. Главное, чтобы по технике безопасности не было запрещено устанавливать такие дополнительные приборы на трубе. Причем, нет разницы, коллективный это дымоход или индивидуальный.

Основные функции, которые выполняет дефлектор, поставленный на дымоход, такие:

  • усиление тяги;
  • защита от искр;
  • предотвращение попадания сторонних предметов и живности в трубу дымохода;
  • служит неким заменителем дополнительного отрезка трубы;
  • защищает внутреннюю трубу от разрушения.

Выходит, что дефлектор весьма полезное приспособление. Единственное, нужно учитывать индивидуальные особенности отопительного котла, установленного в доме/бане и материал, которым покрыта крыша.

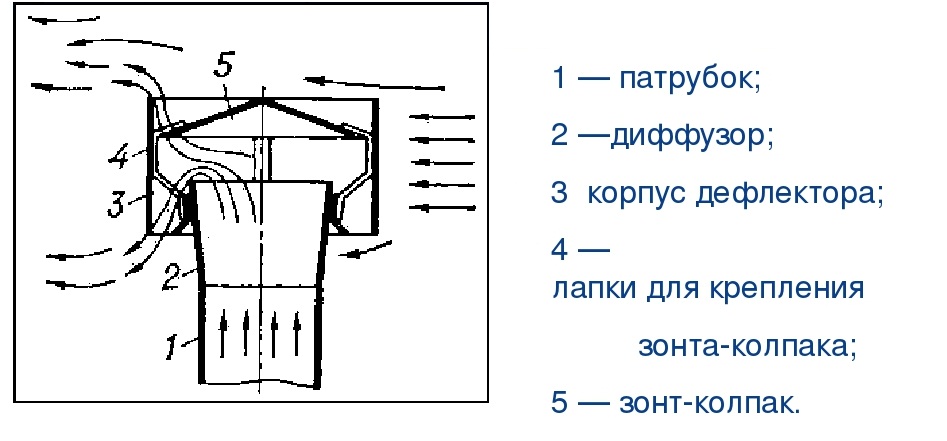

Как устроен отражатель

Дефлектор в переводе означает «отражать», «отклонять», что полностью характеризует его возможности. Он, в зависимости от модели, может состоять из различных деталей. Основные составные части этого устройства:

  • нижний цилиндр;
  • верхний стакан;
  • колпак.

Входной патрубок или нижний цилиндр непосредственно контактирует с трубой дымохода. Его делают из металлического листа. Также это может быть патрубок из асбестоцементной или керамической трубы.

Верхний стакан расширяется в нижней части. Чтобы его прикрепить к цилиндру, используют специальные стойки. На верхнем и нижнем цилиндре для изменения направления ветра делают кольцевые отверстия.

Колпак, зонтик или навершие – все это название верхней части диффузора. Она может иметь различную форму – полукруглую, плоскую, с крышкой, двускатную щипцовую поверхность.

Как работает устройство

Дефлектор способен откланяться от малейшего воздействия ветра на него. Причем, он не просто откланяется в сторону, но и устанавливается так, чтобы обеспечить наиболее благоприятные условия для удаления продуктов горения через трубу дымохода. Главное, что ветер никак не мешает этому процессу.

Принцип работы дефлектора заключается в том, что он установлен на трубе, отводящей дым, и мешает свободному движению воздушных масс. Ветру приходится огибать это препятствие. Причем, огибая крышу устройства, он ускоряется и в этом месте создается зона разрежения/низкого давления. Это позволяет тяге в дымоходе увеличиваться как минимум на 11-20%.

В зависимости от типа ветра, гуляющего над крышей, воздушные потоки могут вести себя по-разному. Так, возможны следующие варианты:

  • ветер обдувает трубу сверху вниз. В таком случае газы будут втягиваться сквозь нижние отверстия;
  • когда ветер обдувает дефлектор снизу-вверх, то воздушные массы проходят сквозь верхние кольцевые отверстия;
  • если же воздушные массы движутся горизонтально, то задействованы сразу верхний и нижний ряд отверстий.

Второй вариант движения ветра самый неблагоприятный. В таком случае зонтик дефлектора на дымоходе отражает ветер в направлении, противоположном движению продуктов сгорания.

Чтобы обернуть эту ситуацию себе на пользу, используют еще один конус, который имеет такой же размер, как и основной. Они соединяются между собой основаниями. Выходит, что зонтик дефлектора состоит из 2-х конусов, острие которых направлено в противоположные стороны.

Устройство и принцип действия дефлектора

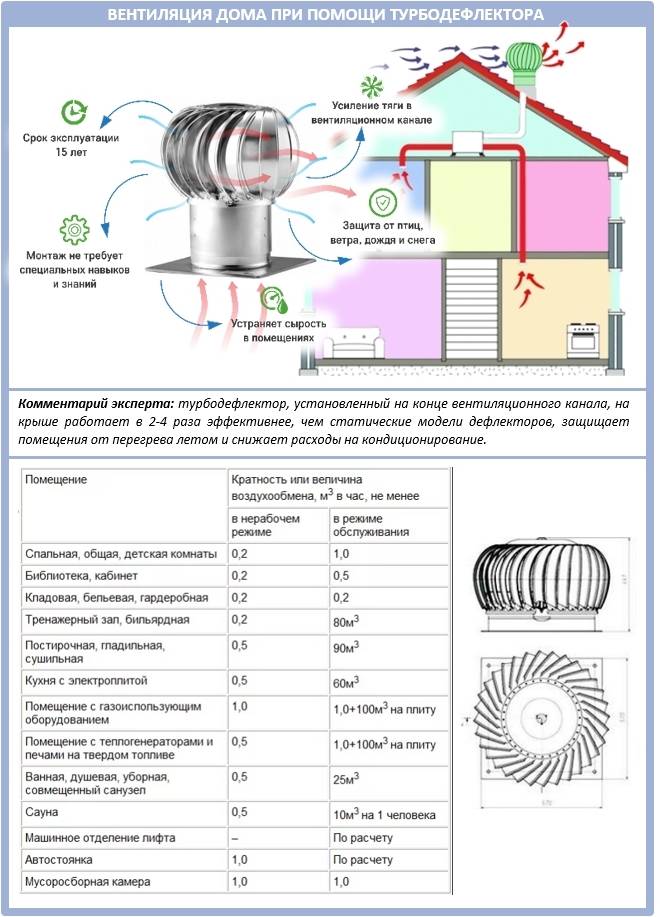

Турбодефлектор своими руками

Дефлекторы для вентиляции: виды, принцип действия, расчет необходимого количества и мощности

Еще с советских времен вентиляцию жилого дома или квартиры обеспечивала недостаточная герметичность строительных конструкций – тот же холодок от «дышащих» деревянных окон. Но сегодня строительные технологии вышли на другой уровень, в котором не предусмотрены случайные щели. А поэтому к внутреннему микроклимату квартир и домов стали относиться по-другому, для чего сегодня активно применяют дефлекторы для вентиляции – специальные устройства, которые обеспечивают бесперебойный приток свежего воздуха.

Предлагаем вам рассмотреть самые популярные конструкции, их преимущества-недостатки и особенности применения. Это поможет вам подобрать наиболее удачный вариант, который будет идеально подходить под особенность вашей местности и имеющуюся площадь дома. Свежий воздух очень важен!

Как сделать дефлектор ЦАГИ на трубу дымохода своими руками

Принцип действия дефлектора вентиляции

ротационный дефлектор

Принцип действия дефлектора вытяжной вентиляции очень прост: ветер ударяется в его корпус, рассекается диффузором, в цилиндре понижается давление, а значит, усиливается тяга в вытяжной трубе. Чем большее сопротивление воздуху создает корпус дефлектора, тем лучше в вентканалах тяга. Считается, что более качественно работают дефлекторы на трубах вентиляции, установленных слегка под наклоном. Эффективность работы дефлектора зависит от высоты над уровнем крыши, размера, формы корпуса.

Дефлектор вентиляционный в зимний период на трубах обмерзают. У некоторых моделей с закрытым корпусом снаружи наледь не видна. А вот при открытой зоне протока наледь появляется с наружной части нижнего стакана и заметна сразу.

Чаще всего дефлекторы используются в вытяжной вентиляции естественной тяги, но иногда усиливают принудительную. Если здание располагается в районах с редкими и слабыми ветрами, главная задача устройства предотвратить снижение или «опрокидывание» тяги.

Рекомендации по выбору

Для правильного выбора вида вентиляционного дефлектора необходимо соотнести его возможности с погодными условиями, в которых он будет использоваться

После этого нужно выбрать конкретное устройство, обращая внимание на конструкцию и размеры

Также нужно точно знать диаметр трубы вентиляции, куда оно будет установлено.

В целом при выборе типа устройства обязательно нужно дать ответ на два вопроса: с какой целью нужно его устанавливать, и на какой объект это нужно сделать.

Также следует учесть коэффициент разрежения воздуха.

На сегодня лучшими видами устройств считаются:

  • ротационные дефлекторы.
  • Astato.
  • насадка ЦАГИ.

Если финансы (и физические условия) позволяют, стоит присмотреться к более дорогим и сложным динамическим устройствам. Ведь только они позволят получить от вентиляционной системы максимальную эффективность.

А хорошая тяга — залог чистого и свежего воздуха, что пойдет на пользу любому помещению.
