Как своими руками сделать ручной фрезер из дрели + инструкция, видео, чертежи

Советы

Поговорим немного о советах, которые следует принимать в расчёт при создании самодельных моделей фрез.

Чтобы придать режущей области правильную конфигурацию, потребуется применить надфили с напылением алмазного типа либо углошлифовальные машины с дисками, которые используются именно для проведения работ с металлом.
Кромку для резки следует затачивать под 7-10-градусным углом

Если делать её острее, то удерживать заточку она будет плохо, из-за чего её режущие свойства существенно снизятся.
Если фреза по дереву, сделанная собственноручно, должна иметь какое-то сложное устройство, можно её расплющивать либо загибать.
При применении фрезера кромочного типа следует принять во внимание, что направляющее кольцо или подшипник уже установлены.
Фреза обязательно должна быть закреплена в цанге перед началом проведения работ.
Наличие дополнительных приспособлений будет способствовать увеличению мощности электрического инструмента.
Деталь, которая будет обрабатываться, обязательно должна иметь некую опору.
При проведении работ следует выставить правильный уровень врезки по глубине.
Чтобы при работе пыли выделялось не очень много, можно применить пылесос.. В целом же следует сказать, что самостоятельно создать фрезу по дереву несложно. Правда, следует понимать, что подобным способом можно быстро решить какую-то простую задачу, ведь для метизов типа болтов применяется обычная сталь, а не инструментальная

А значит, такая самодельная фреза быстро износится. Но её жизнь можно существенно продлить целым рядом способов. Поэтому такое решение имеет место быть и должно использоваться в случаях, когда действительно требуется быстро обзавестись довольно неплохой фрезой по дереву, чтобы получить желаемый результат

Правда, следует понимать, что подобным способом можно быстро решить какую-то простую задачу, ведь для метизов типа болтов применяется обычная сталь, а не инструментальная. А значит, такая самодельная фреза быстро износится. Но её жизнь можно существенно продлить целым рядом способов. Поэтому такое решение имеет место быть и должно использоваться в случаях, когда действительно требуется быстро обзавестись довольно неплохой фрезой по дереву, чтобы получить желаемый результат

В целом же следует сказать, что самостоятельно создать фрезу по дереву несложно. Правда, следует понимать, что подобным способом можно быстро решить какую-то простую задачу, ведь для метизов типа болтов применяется обычная сталь, а не инструментальная. А значит, такая самодельная фреза быстро износится. Но её жизнь можно существенно продлить целым рядом способов. Поэтому такое решение имеет место быть и должно использоваться в случаях, когда действительно требуется быстро обзавестись довольно неплохой фрезой по дереву, чтобы получить желаемый результат.

Подробнее о том, как сделать фрезу по дереву своими руками, смотрите в следующем видео.

Фрезер из дрели

Это самый простой фрезерный станок по дереву , который можно собрать своими руками. В любом строительном магазине есть фрезы, изготовленные по типу обычного сверла: в их конструкции присутствует хвостовик, точно подходящий под размеры внутреннего диаметра.

Но работая с таким ручным фрезером, нужно прочно закреплять заготовку. Она не должна двигаться, колебаться. Чаще всего заготовку закрепляют струбцинами

. Чем больше струбцин используется, тем крепче закрепляется заготовка
. Иногда используют и обычные тиски. Их применяют при необходимости проводить обработку торца.

Проблема применения самодельного фрезера из дрели – сложность поддерживания требуемого размера обработки. Малейшая дрожь в руках сведет на нет все усилия.

Необходимо сделать для фрезерного станка из дрели приспособления, которые будут удерживать электрический инструмент в определенном положении.

Если требуется сделать паз в деревянной заготовке:

1. Выбирается и устанавливается фреза, по внешнему виду похожая на сверло. Особенность – рабочие кромки расположены в передней части (как и у сверла) и продольном положении.
2. Заготовка хорошо зажимается.

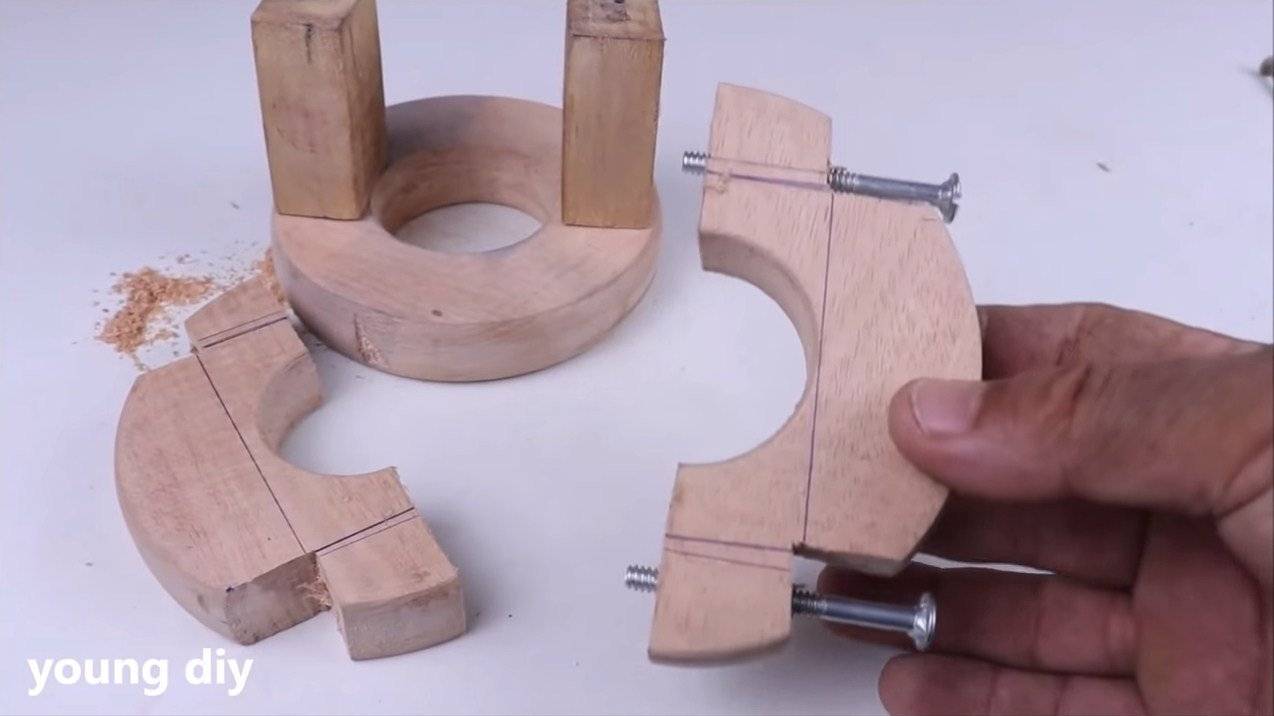

3. На дрель крепятся зажимы, прикрепленные к ограничителю из ДСП, фанеры или доски. Упирая ограничитель в заготовку, можно двигать самодельный фрезер по линии, определять положение будущего паза.

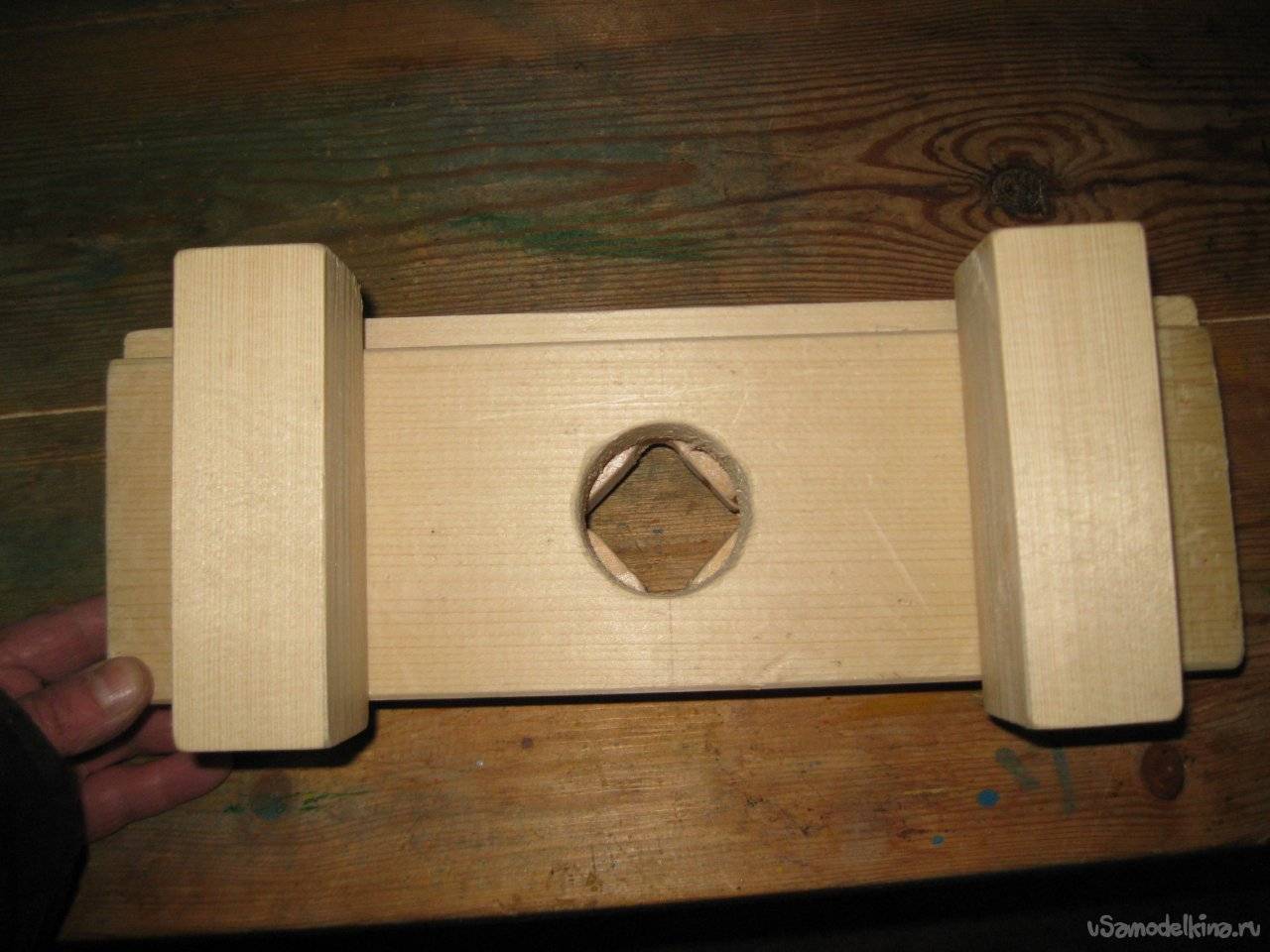

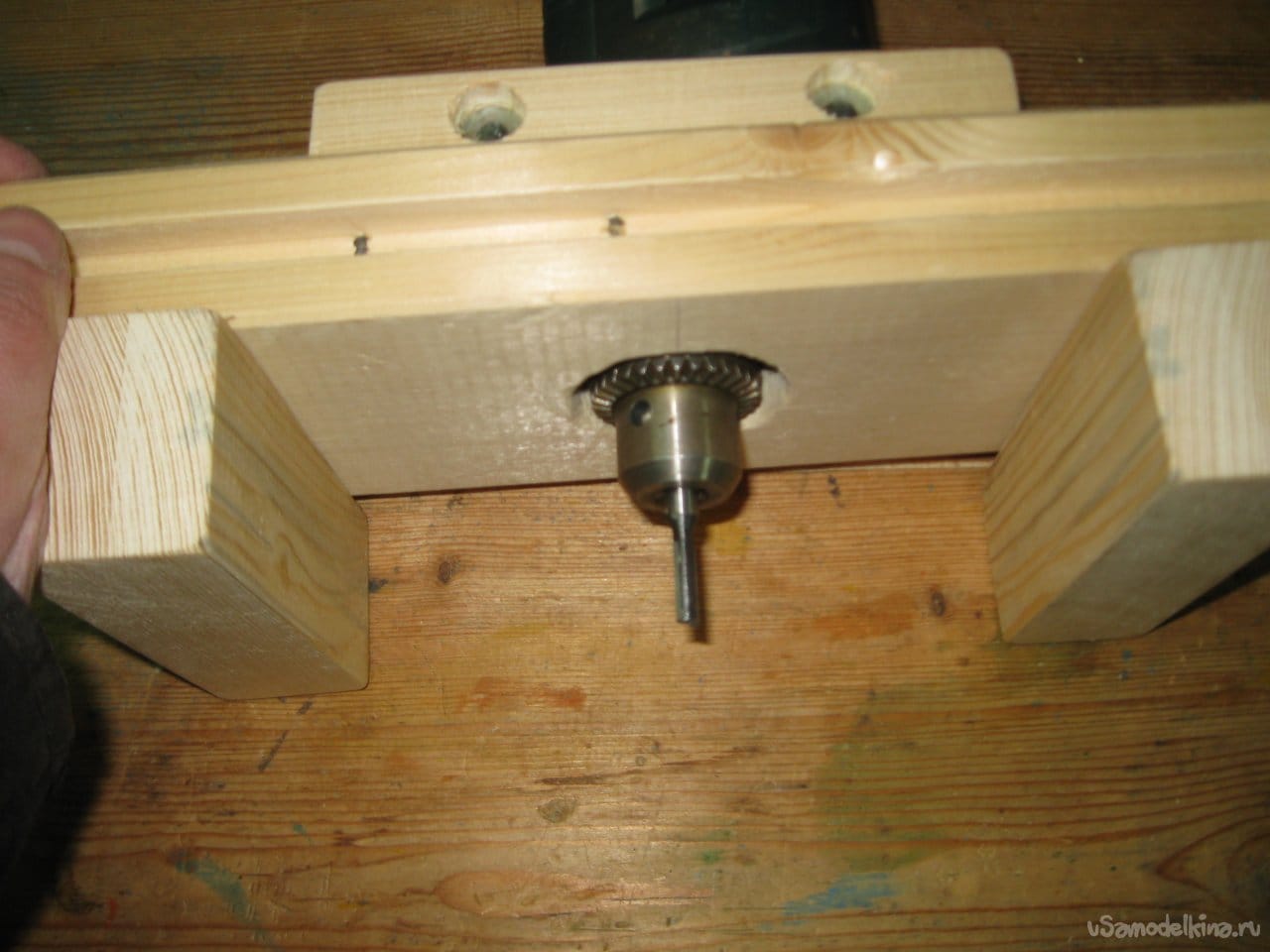

На фото показана дрель с деревянным ограничителем.

Стационарный станок

Что потребуется для изготовления:

• Фреза – дрель, болгарка, несколько приспособлений в виде небольшого электрического двигателя и шпинделя для станка по дереву.
• Столешница.
• Станина. Должна быть прочной и надежной: это несущая часть станка, на которой будет крепиться столешница и фреза.

Самый сложный вариант – изготовление станка из отдельного электрического двигателя и шпинделя
. Сделать оборудование из готовых электрических инструментов проще.

Фрезерный станок производит обработку в вертикальной или горизонтальной плоскости, от выбора способа обработки зависит положение установки рабочего органа.

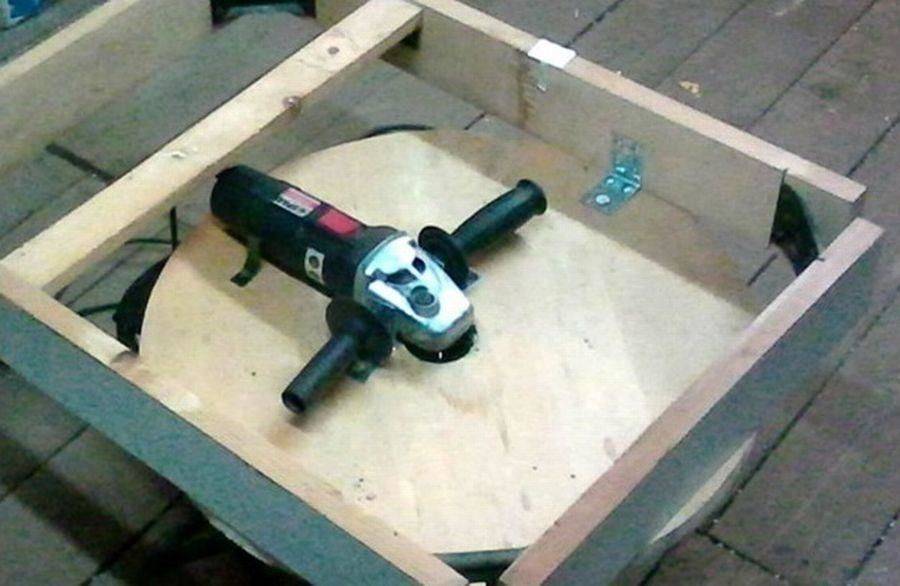

Фреза самодельного станка из болгарки расположена вертикально, обработка производится в горизонтальной плоскости.

Станина может быть любой конструкции (чертежи необязательны). Лучше сделать ее в виде рамы из металлических уголков
. На нее болтами прикрепить лист ДСП. Затем:

1. Определить место, откуда будет выходить рабочий вал.
2. Сделать отверстие, диаметром больше диаметра вала.
3. Прикрепить болгарку двумя хомутами, которые приделать к столешнице винтами и гайками.

Головку винтов располагают со стороны поверхности столешницы, где будет двигаться заготовка. Гайки крепления – со стороны болгарки. Головки винтов устанавливают заподлицо.

Для самодельного станка необходимы фрезы, напоминающие по посадке на вал отрезные диски. В них нет пазов под шпонки. Они, так же как и диски, крепятся к болгарке зажимной гайкой. Если есть необходимость использовать фрезы шпоночного типа, тогда делают переходник:

• Один его конец имеет резьбовое соединение. Этой стороной он накручивается на вал болгарки по месту посадки зажимной гайки.
• Второй конец изготавливается под посадку фрезы на шпонку. Обычно для крепления используются болт и шайба (они прижимают рабочий инструмент к переходнику), поэтому с торца делается резьбовое отверстие под диаметр используемого болта.

По столешнице устанавливаются направляющие, по которым будет двигаться заготовка
. Чаще всего применяют куски фанеры и ДСП: с их помощью можно создать направляющие различной конфигурации, что позволяет вести фрезерование заготовки в разных направлениях. Направляющие – съемные изделия, прикрепляющиеся к станине саморезами.

С помощью стационарного фрезера определяют точность производимых процессов независимо от количества оборотов. Качество получаемых конструкций выше, чем при использовании ручного инструмента. Хотя последний проще сделать самостоятельно.

Многих людей интересует один и тот же вопрос, можно ли сделать фрезер своими руками из дрели. На самом деле, это достаточно насущный вопрос, потому что не каждый человек способен приобрести такое дорогостоящее устройство, как фрезерный станок.
А ведь в домашних условиях он иногда бывает просто необходим, особенно если производится ремонт частного дома или строительство дачи. Этот механизм способен фрезеровать деревянные элементы, формировать кромки, изготавливать соединения и многое-многое другое.

Для изготовления фрезера можно использовать безударную электродрель.

Как правильно работать дрелью с фрезой

Прежде чем брать в руки инструмент, и закреплять в его патроне насадку, следует понимать, что так могут проводиться исключительно черновые работы. Для достижения идеальной чистовой обработки материала понадобится воспользоваться фрезерным станком.

Чтобы воспользоваться фрезой по дереву на дрель, необходимо разобраться с особенностями выполнения данных действий. Принцип работы насадок аналогичен сверлению, только при этом происходит обработка материала, получая в нем различного вида отверстия и формы. Чтобы в домашних условиях обработать древесину такой насадкой, необходимо прибегнуть к сооружению фрезерного станка своими руками из дрели.

Это интересно! Выпускаются специальные кронштейны в виде каркаса для закрепления дрели, которые позволяют применять ручной инструмент для работы с фрезами.

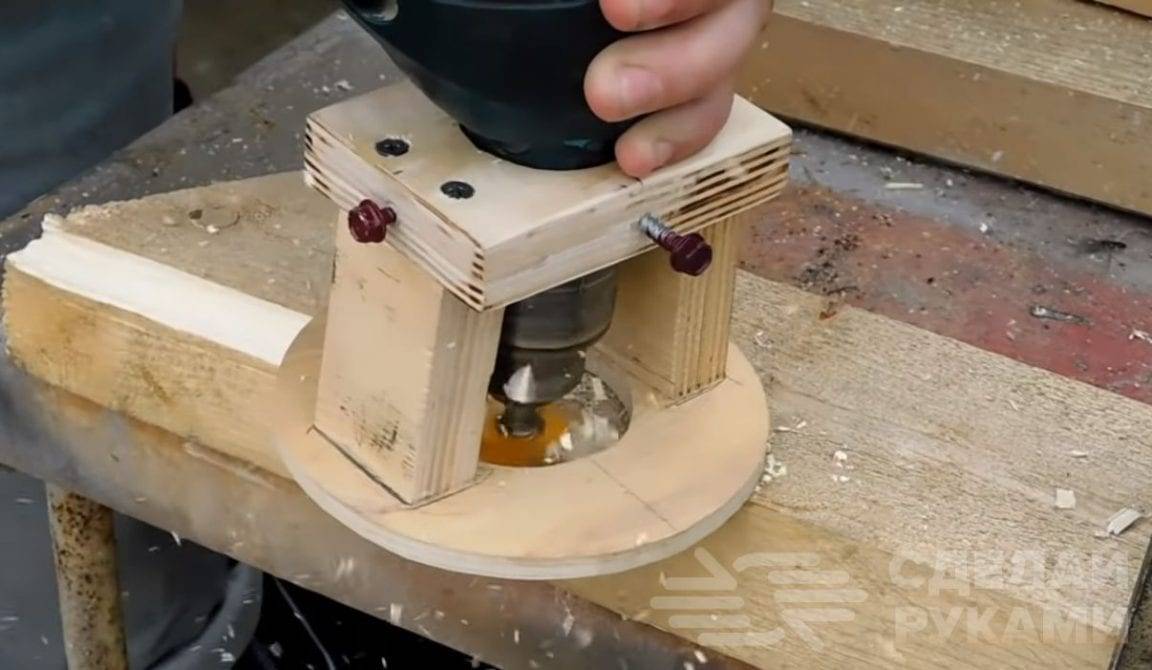

Дрель со специальным кронштейном для работы фрезой

О том, какая дрель подойдет для фрезеровки, знают далеко не многие домашние умельцы. Чтобы получить высокую точность вырезаемых форм в древесине, нужно чтобы инструмент имел функцию регулирования оборотов и большой запас мощности. Дрель в качестве фрезеровального инструмента — это не самое лучшее решение, так как этому способствуют такие негативные факторы:

• Отрицательное воздействие на редуктор инструмента
• Быстрое нагревание инструмента, что сокращает его срок службы
• Вероятность образования перекоса по отношению к обрабатываемой заготовке
• Ненадежность фиксации в патроне инструмента

Несмотря на все эти недостатки, ручной инструмент продолжает использоваться для работы с фрезой по дереву. Выполняя работы нужно с соблюдением таких правил:

• Не торопиться выполнять работу
• Действовать аккуратно
• Надежно фиксировать заготовку
• Делать периодические паузы, чтобы давать инструменту остыть

Это интересно! Если планируется продолжительная работа фрезой по дереву, то для таких целей не лишним будет приобрести специальную насадку из твердосплавных материалов. Как только насадка будет надежно зафиксирована в ключевом патроне инструмента, можно приступать к выполнению соответствующих действий.

Шаг второй: разметка платформы и других деталей фрезера

На получившейся пластине я сделал симметричную разметку и при помощи картонного лекала, приготовленного заранее, отметил место будущего выреза. После этого металл был разрезан на 2 части. Что при этом получилось, можно увидеть на фото.

Две заготовки, с которыми и придётся работать

В большей части, при помощи угловой шлифовальной машины с отрезным кругом, была выбрана отмеченная снизу область – это оказалось несложным. Однако в таком виде использовать заготовку было нельзя. Края выемки были неровными. Поэтому она была зажата в тиски и обработана до необходимого уровня шлифовальным кругом.

Вот такой вид приобрела заготовка после окончательной обработки

Обработка второй детали: изготовление крепления для болгарки

Для установки УШМ на будущей станине, нужно было проделать в металле отверстие соответствующего размера. Диаметр его должен был совпадать с посадочным местом кожуха болгарки. Этого удалось добиться при помощи коронки по металлу. Несмотря на мои опасения, что эта работа создаст какие либо проблемы, всё прошло довольно гладко. При этом бонусом, что меня особенно порадовало, мне досталась широкая толстая шайба, которая была высверлена коронкой из оставшейся части двутавровой балки.

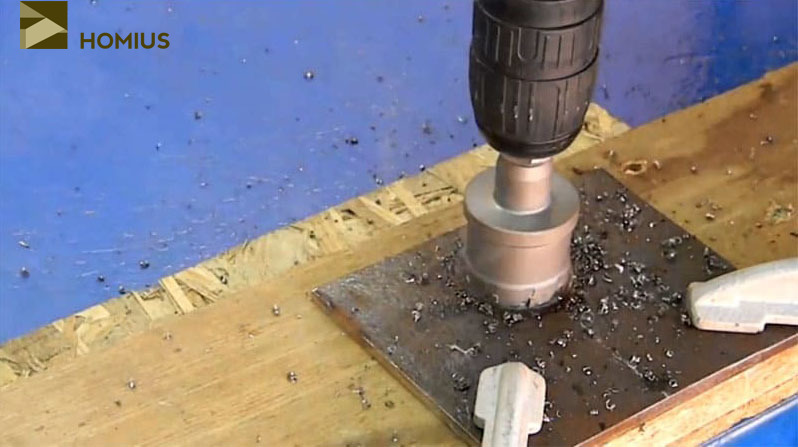

Коронка по металлу справилась с возложенной на неё задачей на «отлично»

Далее, также используя самодельное лекало, я нарисовал на металле очертания будущего кронштейна. Его вырезать оказалось немного сложнее, чем основание. Однако при наличии желания, нет ничего невозможного. На фото видны места, которые требуется удалить – они помечены крестиками.

Очертания кронштейна готовы, можно приступать к вырезанию

Естественно, после того, как деталь была вырезана, её снова нужно было довести до ума шлифовальным кругом

Кстати, не стоит обращать внимание на слишком длинные «уши» кронштейна. Впоследствии, после подгонки, они будут отрезаны за ненадобностью

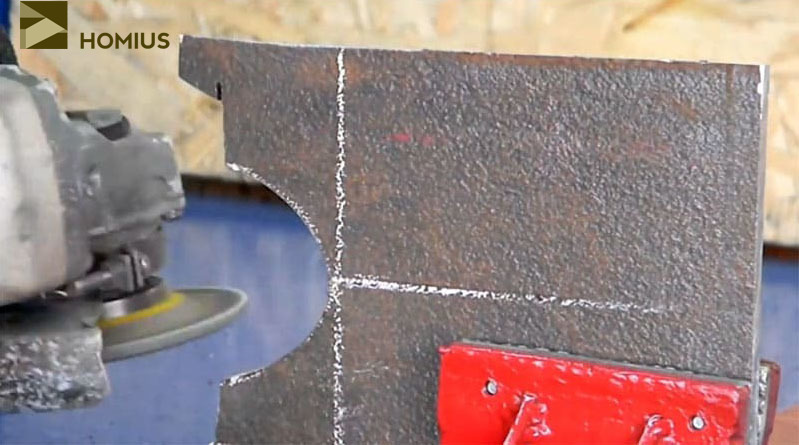

Обработка кронштейна при помощи шлифовального круга и УШМ

Обработка кронштейна при помощи шлифовального круга и УШМ

Далее, путём проб и ошибок, была произведена окончательная подгонка, после которой можно было удалить лишнее. Главное, что отверстие, высверленное при помощи коронки, идеально подошло по размеру.

Практически окончательный вид детали – осталось только убрать лишнее

Подробности

Столешница под фрезер

Чтобы сделать ручной фрезер из дрели своими руками, потребуется для начала разобраться со столом. Обработку торцов, а также фрезерование пазов для соединения по способу «шип-паз» будет удобнее делать при помощи фрезеровального стола с выступающими инструментами. У них простая конструкция, и чертежи будет легко разрабатывать самостоятельно. Также подойдет небольшой стол верстачного типа. Крышка должна переворачиваться, и в ней следует прорезать отверстие.

Его размер должен быть приблизительно на 0.5 см больше, чем максимальный диаметр фрезы, которая будет применяться. Перпендикулярно столу будет установлена планка, которая будет стоять параллельно боковой стороне на таком расстоянии, чтобы шпиндельная ось прикрепленной электрической дрели идеально совпадала с центром отверстия. Упорами и хомутами к планке следует прикрепить корпус электрического инструмента, причем в нормальном состоянии стола патрон будет расположен под крышкой, а фреза, в него вставленная, будет выступать. При обработке деталь из древесины буде двигаться по поверхности стола, и упираться в шаблон, вследствие чего будет происходить фрезеровка.

Кроме того, инструмент можно закрепить другими способами. Главное, чтобы центр отверстия идеально совпал с осью фрезы, а патрон и выключатель были доступными. Все станочные элементы должны быть прикреплены жестко, без каких-либо перекосов.

Простейший станок

• Стойка.
• Подошва.
• Косынка.

Они обязательно должны быть расположены строго перпендикулярно, то есть под углом в 90 градусов. В подошве следует проделать отверстие под выход инструмента. Стойка по ширине будет равна габаритам корпуса электрической дрели и на 2 см длиннее. На ней при помощи хомута, который размещен выше патрона, будет прикреплена дрель. Она дополнительно будет зафиксирована упором, который будет прижимать тыльную сторону корпуса с другой стороны от шпинделя, или же другим хомутом ниже, чем ручка. Косынка будет обеспечивать жесткость конструкции, причем одна сторона будет прилегать к подошве, а вторая к самой стойке.

При раскраивании подошвы, а точнее основания конструкции следует нарисовать на листе фанеры квадрат, причем его стороны должны быть равны ширине корпуса электрической дрели. С двух сторон, которые к нему прилегают, нужно добавить полоски, которые равны толщине фанеры. Отметьте центр расположения инструмента и сделайте отверстие при помощи перьевого или корончатого сверла.

Далее следует вырезать подошву по контуру, а угол, противолежащий соединению косынки и стойки, следует округлить. На обратной стороне просверлите отверстие на 0.4 см и сделайте углубления, которые будут потайными под головками саморезом, при помощи сверла на 0.8 см. В противном случае шляпки винтов снова будут царапать стол при выступании, а также нарушать прилегание подошвы. Получится перекос.

Снизу на подошву вы сможете наклеить тоненькую резинку или даже кусочек линолеума. Это будет обеспечивать плавное скольжение во время работы фрезера. При помощи угольника, установите стойку на месте и прикрутите ее на винты. Косынка будет прикреплена одной стороной к основанию, второй к стойке, что обеспечит жесткость конструкции. После нужно отметить положение электрической дрели, когда инструмент начнет опускаться ниже, чем подошва. Прикрутите упор и хомут, а для удобства выполнения работ подошву можно сделать из органического стекла.

Станок с вертикальным движением фрезы

Если у вас есть слесарный опыт и требуемый набор деталей и компонентов, то вы сможете установить самодельный фрезе на боковые цилиндрические стойки. Снизу на них накиньте пружины, которые будут поднимать дрель наверх. Крепление выполняется при помощи металлических уголков, саморезов и скоб. Глубина фрезерования может быть отрегулирована винтами-упорами.

Алгоритм сборки

До того, как приступить к изготовлению ручного фрезера на основе обычной электрической дрели, требуется подготовить все нужные материалы и чертежи, с указанием размеров и того,

как будет прикреплена дрель, которая будет заменять ручной фрезер:

1. Отметьте на подошве или столе центр оси шпинделя.
2. Вырежьте отверстие под выход электрического инструмента.
3. Далее укладываем электрическую дрель на стойку и сделайте отметки положения упора и хомута, чтобы все закрепить.
4. Строго под прямым углом следует прикрутить косынку и стойку.
5. Зафиксируйте корпус инструмента на основании.

Станок, который будет сделан своими руками, должен быть прочным, не иметь перекосов и люфтов. В таком случае на нем можно будет работать как обычным фрезером.

https://youtube.com/watch?v=QuP_rPgy8Jc

Какую насадку на дрель или шуруповёрт для резки металла лучше купить: обзор лучших моделей

Несмотря на большой ассортимент аксессуаров, существуют модели, которые сумели завоевать популярность у потребителей за счёт своих эксплуатационных характеристики и низкой стоимости при сохранении качества.

ФОТО: 8.allegroimg.com «Сверчок» — одна из лучших насадок, представленных на российском рынке

Насадка на дрель для резки металла «Сверчок»

Многие специалисты, которые по роду своей деятельности выполняют работы по резке, хорошо знают отечественную разработку под названием «Сверчок». По принципу действия приспособление напоминает вырубные ножницы. Две режущие головки позволяют добиться гладкого среза на любой поверхности. Купить «Сверчок» для резки металла необходимо, когда требуется проведение разовых работ по горизонтальной или вертикальной резке, а также создания внутренних пропилов. Их можно использовать при обработке грубых материалов. Стоимость изделия составляет 1300 рублей.

Насадка на дрель для резки металла Сверчок

ФОТО: podolsk.grandline.ru «Стальной бобёр» — ещё одно хорошее решение отечественного производителя для резки металла

Насадка-ножницы для резки металла «Стальной бобёр»

Ещё одной известной многим насадкой, которая используется при производстве жестяных работ, является также российская разработка – «Стальной бобёр». В ней также применяется принцип обычных ножниц по металлу. Внешне данный прибор представлен опорной частью, которая располагается на станине и подвижной областью, соединённой с эксцентриком. Также в числе обязательных элементов – ручка, закреплённая перпендикулярно оси вращения. Для использования аксессуара электроинструмент должен обладать следующими характеристиками:

• скорость более 1500 об/мин.;
• мощность не менее 350 Вт;
• цанговое соединение.

Насадка-ножницы для резки металла Стальной бобёр

Среди прочих моделей приспособлений, которые можно найти на рынке, отмечают также изделия следующих марок:

• Sparky NP 1,8L;
• Edma Nibblex;
• Acko YT-160A.

ФОТО: cdnmedia.220-volt.ru Импортные аксессуары не уступают по качеству, но стоят в разы дороже отечественных аналогов

От теории к практике: изучаем принцип работы фрезерных станков по дереву

Самую большую сложность для начинающего «самодела» представляет создание вращающейся фрезы. Лучший станок – тот, который сможет обрабатывать дерево, как по прямому, так и по кривому контуру

Здесь важно правильно выбрать и закрепить саму ножевую головку, которая является главным рабочим органом фреза. Она фиксируется на шпинделе, который расположен на валу электродвигателя

Чаще всего эта деталь располагается вертикально

Вся конструкция крепится на станину, которая может перемещаться по двум осям. Существуют разные виды станков, каждый из которых обладает своими особенностями конструкции. Если вы планируете заниматься фигурной резьбой по дереву, то вам подойдёт ручной фрезер с подвижной фрезой. За основу можно взять технологию, используемую в ручных резаках

Чаще всего эта деталь располагается вертикально. Вся конструкция крепится на станину, которая может перемещаться по двум осям. Существуют разные виды станков, каждый из которых обладает своими особенностями конструкции. Если вы планируете заниматься фигурной резьбой по дереву, то вам подойдёт ручной фрезер с подвижной фрезой. За основу можно взять технологию, используемую в ручных резаках.

Готовые ручные фрезы удобны в работе, однако, не слишком дешёвые. Впрочем, создать подобную машину можно из подручных средств

Такие аппараты имеют простое устройство. В корпусе спрятаны ключевые узлы и элементы. Движущую силу обеспечивает мотор. Он «прячется» в корпусе и фиксирует держатель для переходников или цанг, в которые вставляются и фиксируются различные по диаметру фрезы.

Однако далеко не каждый мастер будет удовлетворён ручным резаком

Для выполнения более сложных задач лучше обратить внимание на стационарные фрезерные станки

Фрезером можно не только работать с плоскими поверхностями, но и создавать выемки и пазы

В отличие от ручного способа, изделия, обработанные электрическими станками, выглядят намного эффектнее. Да и существенно экономится время. Отдельно стоит сказать о платформе, которая, как правило, выполнена из металла. Она может крепиться штангами к корпусу отдельно. Нижняя часть имеет плиту скольжения из гладкого материала – это поможет инструменту плавно идти от точки к точке.

Важный параметр — устойчивость платформы. Лучше, если она будет выполнена из литого (у дорогих моделей) или штампованного (у бюджетных вариантов) материала. Это обеспечит лучшее прилегание к поверхности. Погружные модели считаются более профессиональными, они помогут создавать не только выемки, но и вытачивать пазы и отверстия нужной формы и глубины.

Мощность фрезера прямо пропорциональна весу аппарата

Это важно учитывать при выборе ручного инструмента

Горизонтальный фрезерный станок

Второй распространенный вариант исполнения фрезера – горизонтальный станок. Он имеет более простую конструкцию по сравнению с вертикальным типом, но может исполнять меньше функций.

Выбор материалов для фрезера

Различие вертикального и горизонтального расположения шпинделя приводит только к изменению принципа перемещения детали и рабочего органа. Режущий инструмент имеет возможность перемещаться в горизонтальном направлении для регулирования глубины обработки, а шпиндель с салазками двигается вертикально. Заготовка по плите перемещается в основном продольно. Требования к материалам для горизонтального станка аналогичны требованиям к элементам вертикального агрегата.

Изготовление приспособления для стационарного фрезера

При горизонтальном фрезеровании используются те же фрезы, что и при вертикальной обработке. Их можно сделать самостоятельно по вышеописанной технологии. Чаще всего на горизонтальных станках обеспечиваются такие операции: пазы на торцах и гранях, сверление горизонтальных отверстий, проточка планок, формирование плинтусов и различных длинномерных изделий с рельефом.

Оборудование для самодельного станка для фрезера

Основные узлы горизонтального фрезера имеют определенные особенности:

Шпиндель. Он располагается горизонтально, для чего изготавливается специальная опорная система. На фото приведены чертежи приспособления, которое можно использовать в горизонтальном фрезере.

Плита и столешница. В плите горизонтального станка не делается отверстие для рабочего органа. Инструмент подается сбоку. При раскрое формируется простая прямоугольная плита. Наиболее распространенный размер – 75 х 50 см. Схема стола для фрезерного станка приведена на схеме.

Положительные и отрицательные качества

У самодельного аппарата есть несколько неоспоримых положительных качеств. Первое — это, конечно же, минимальное количество материальных затрат на сборку, особенно по сравнению с покупкой готовой модели. Естественно, что простота сборки — это также один из наибольших плюсов. Всегда остается возможность легко превратить уже собранный ручной фрезер в полноценный станок, если это будет необходимо. Обрабатывать можно не только дерево, но и другие материалы, если правильно выбрать фрезу.

Однако у самоделки есть и некоторые недостатки, которые также стоит учитывать. Скорость обработки у такой фрезы будет гораздо ниже, чем у заводской. Запас прочности такого инструмента также будет гораздо ниже, чем у промышленного агрегата.

Можно с уверенностью сказать, что если нет необходимости в выполнении сложных операций, то фрезер из дрели — отличное решение.

В домашней мастерской нередко возникает потребность подточить, сгладить кромку или выполнить какую-либо другую операцию с металлом или деревом. Наличие фрезерного станка решает эти проблемы. Но что делать, если такое габаритное оборудование некуда поставить или не за что купить? Выход – фрезер из дрели. Аппарат, сделанный своими руками, существенно облегчит обработку различных материалов в домашних условиях.

Фрезерное устройство работает так:

• мотор обеспечивает вращение и передаёт его на шпиндель из прочного и жёсткого металла;
• на шпинделе надета насадка для работы по металлу или дереву – фреза;
• она обрабатывает материал, который закреплён на рабочей плоскости.

Фрезер из дрели может работать также по керамике, стеклу, пластику. Для каждого материала – отдельная насадка со своими характеристиками:

1. Для дерева – простые фрезы, не высокопрочные и без большого количества оборотов.
2. Для металла – усиленная насадка. Особенно сложно поддаётся обработке фрезером латунь.
3. Для стекла и подобных материалов – фрезы из специальных сплавов.

С помощью такого инструмента можно накрутить резьбу, выточить пазы и полости, сгладить и придать нужную форму кромке, выточить отверстия. Дрель обеспечит ручной станок электродвигателем подходящей мощности. При его подборе учитывайте мощность и скорость вращения. Второй параметр влияет на качество реза: чем больше оборотов, тем лучше.

Мощность зависит от материала, который будет обрабатываться. Для заготовок из древесины достаточно 0,5 кВт. Но даже в этом случае мастера рекомендуют искать более мощное устройство 1-2 кВт. Такой фрезер будет универсальным и удобным для работы с различными материалами.

Верстак

Это специальный стол для рабочего процесса. Его можно оснащать разными вспомогательными элементами. Его параметры обуславливаются количеством свободного пространства в помещении. Также учитывается и планируемый объём работ.

Сегодня самыми распространёнными видами верстаков для фрезерных столов являются:

• Статичный. Это полноценная рабочая площадка.
• Портативный. Это настольный вариант, быстро собирающийся и позволяющий проводить фрезерные операции.
• Агрегатный. Обладает такими возможностями, за счёт которых расширяется пильная площадь.

Для бытовой мастерской оптимальным является п.1. Второй вид годится для работ с небольшими деталями и имеет ограниченный функционал. Для третьего должно быть просторное помещение.

Какие комплектующие элементы и материалы нужны в работе

Для создания силовых компонентов применяется стальные уголки и трубы, имеющие минимальную плотность стенок 2 мм. Их варианты соединения: сварка или винты. Все металлические компоненты покрываются грунтовкой и краской, чтоб быть защищёнными от коррозии.

Для столешницы и некоторых других элементов подходят прочные классы ДСП и фанера. Они стойки к влаге, температурным скачкам и другим опасным факторам.

Электродвигатель

Он нужен, когда планируется создания небольшого фрезера с ЧПУ. Его важнейшим параметром является мощность. Лучше применять аппарат на 1100 Вт. Он позволит применять разнообразные фрезы.

Также можно использовать мотор от ручных электроинструментов: дрели, перфоратора или болгарки.

Тип двигателя

Для оптимальной работы можно базировать станок на асинхронном агрегате с тремя фазами. Тогда фрезер будет подключаться к сети, ориентироваться на специальную схему. В ней действует алгоритм «звезда – треугольник». За счёт этого двигатель запускается плавно и позволяет станку работать на максимальной мощности.

Если такой мотор подключить к сети с одной фазой, то он потеряет 50% своего КПД. Если сеть не позволяет проводить такой вид подключения, тогда используют 1-2 фазный мотор.

https://youtube.com/watch?v=SrjCu2i7wRw

Задачи и особенности изготовления фрезерного устройства

Бытовое фрезерное устройство работает следующим образом. Двигатель аппарата вращает шпиндель с надетой на него специальной насадкой – фрезой.

Фреза вставляется в цанговый или кулачковый патрон. Двигатель, обеспечивающий вращение, работает от электросети.

Сделанный самостоятельно фрезерный прибор способен обрабатывать древесину, металл, стекло, пластик и керамику.

Например, сделать отверстия для дверных замков или обработать кромки деталей и полостей.

То, какая насадка будет использована для работы, зависит от фрезеруемого материала и может быть абсолютно разной.

Металлы обладают разной степенью вязкости и жесткости. Для их фрезерования применяют насадки, отличающиеся по своим качествам.

Подбирая их, следует учитывать свойства, присущие обрабатываемому металлу.

Прежде чем сделать фрезер для домашнего использования, нужно сконструировать стол, на который будет установлен аппарат.

Столешницу можно подготовить, используя обычный лист фанеры толщиной 1,2 см. В качестве опоры для нее подойдут четыре бруса из дерева.

На поверхности фанеры размечают отверстие, соответствующее размеру фрезера, после чего добавляют направляющую.

Пазовое отверстие для фрезера делают полукруглой формы и вырезают лобзиком с электрическим приводом или ручным. После подготовки столешницы приступают к сборке фрезерного устройства.

Фрезер делают из дрели своими руками, используя электрический привод, мощность которого должна быть от 500 до 1100 Вт в зависимости от ширины обрабатываемого материала.

Именно дрель считается самым дешевым и доступным инструментом для изготовления фрезера.

Чтобы собрать устройство, понадобятся следующие инструменты, детали и материалы:

• двигатель, работающий от электрической сети;
• ручная ножовка или электролобзик;
• сверло;
• хомут, саморезы, контргайки, винты;
• фреза;
• патрон;
• четыре деревянных бруска;
• струбцины, которые можно быстро зажать;
• ДСП – для основания аппарата.

Для работы с данным перечнем инструментов не обязательно быть профессионалом.

Заранее позаботьтесь проверить работоспособность электроинструментов и соблюдение правил техники безопасности.

Видео:

Заключение по теме

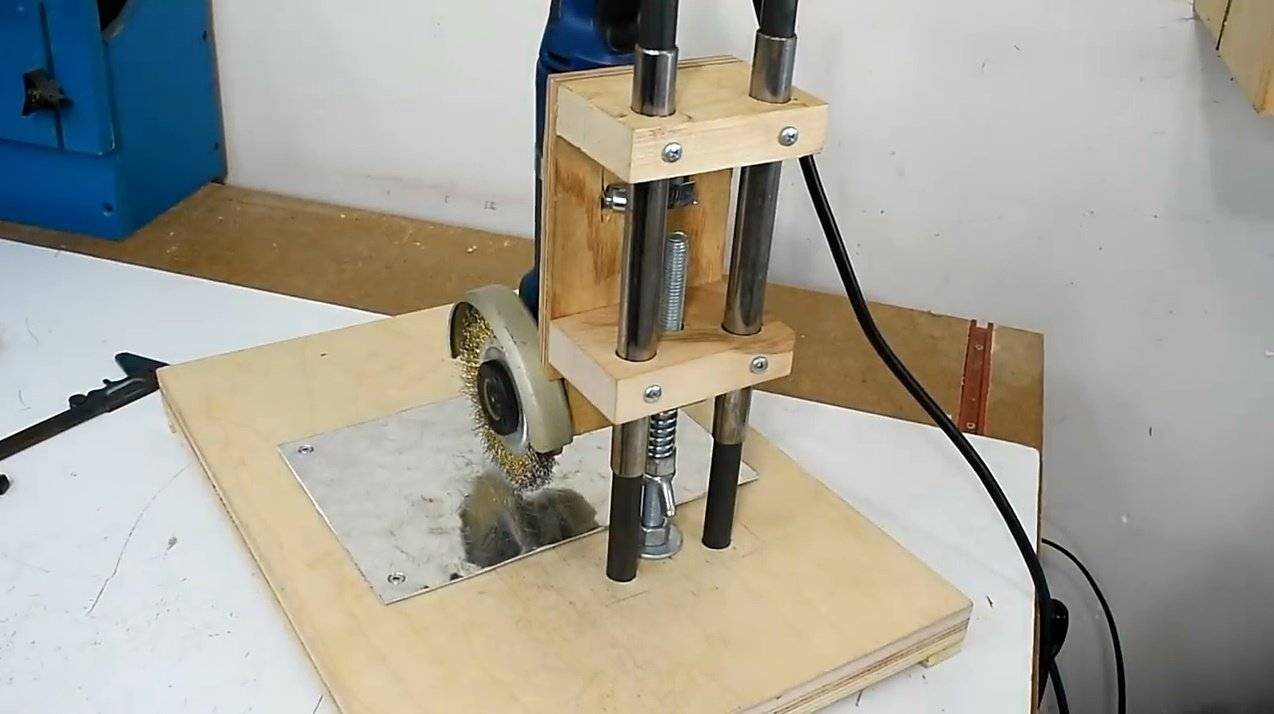

Прежде чем сделать самодельное устройство, рекомендуется выяснить его принцип работы. Когда ось начинает вращаться, каретка с двигателем движется по ней вверх или вниз. Полозья выполняют функцию направляющих ограничителей. Винт необходим для неподвижной фиксации каретки после ее регулирования по высоте. Несущий корпус прикрепляется снизу к крышке верстака, удерживая конструкцию.

Каретка с мотором должна быть надежно зафиксирована и обездвижена, чтобы обеспечить равномерную выборку. Вынос поворотного рычага сбоку и оснащение самодельными шестернями сделает конструкцию удобной в использовании.

Если готовый стол отсутствует, тогда при его изготовлении учитывают тот факт, что разные материалы в процессе эксплуатации ведут себя по-разному. Деревянный стол не устойчив к воздействию влаги, но хорошо поглощает вибрации.

Направляющие для упора можно изготовить из фанеры или ДСП. Это позволит регулировать положение по горизонтали. При изготовлении и использовании инструмента необходимо соблюдать меры безопасности.

Небольшие фрезерные машины сейчас в достаточно обширном ассортименте представлены на рынке практически всеми компаниями, производящими электроинструменты.

Стоит учесть:
готовая фрезерная машина стоит весьма ощутимых денег, так что подчас купить подобный аппарат хочется, а возможности подобной нет.

Однако эта не та проблема, которая действительно может остановить настоящих мастеров своего дела, поскольку фрезер можно несложным образом сделать своими руками.

Инструкций для осуществления подобного небольшого подвига в домашних условиях вместе с фото и видео материалами, приложенными чертежами и подробными рекомендациями в интернете достаточно.

Изготовление подобного инструмента доступно многим людям, которые будут готовы потратить несколько часов времени на изучение материалов, чертежей и самого процесса создания прибора.
