Как сделать мини шлифовальный станок своими рукам: пошаговая инструкция и видео

Фото шлифовального станка своими руками

• Заточка бензопилы своими руками: заточка цепи и рекомендации по постройке устройства для заточки (125 фото и видео)
• Приспособление для заточки сверл своими руками — самодельные устройства для заточки кромок сверла (85 фото и видео)

• Регулятор оборотов своими руками: подробная инструкция как сделать, схемы, чертежи и примеры изготовления (95 фото + видео)

• Ремонт МТЗ своими руками: разборка, ремонт, восстановление, регулировка и сборка минских тракторов (105 фото)

• Измельчитель веток своими руками: проекты, инструкция как сделать и советы из чего изготовить самодельный измельчитель (135 фото)

• Циркулярная пила своими руками: как сделать ручную и полуавтоматическую циркулярку (80 фото)

Читайте здесь — Станок для ковки своими руками — чертежи и самостоятельное изготовление устройства для холодной ковки (110 фото и видео)

Помогите сайту, сделайте репост

Ленточная шлифмашина своими руками: принцип действия

Отличительной особенностью подобного устройства является то, что оно имеет несложную конструкцию, которую может повторить любой желающий в домашних условиях. В состав такого шлифовального агрегата входят электрический двигатель, ролики и непосредственно рабочий инструмент – лента с абразивным покрытием. Полоса может иметь разную зернистость. Этот показатель подбирается в соответствии с назначением инструмента.

Гриндер в отличие от привычного стационарного станка, инструмент более универсальный

При сборке гриндера своими руками в домашних условиях стоит подготовиться и изучить принцип его работы. При включении агрегата запускается двигатель. Он имеет вал, который стыкуется с главным (ведущим) катком. Ролик начинает вращаться вокруг своей оси, воздействуя через абразивную ленту на второстепенные (ведомые) катки.

Шлифовка производится довольно просто при включенном аппарате. Для этого нужно приложить заготовку к движущейся абразивной ленте. Во время работы необходимо ориентироваться на положение рабочей полосы.

Изготовленная своими руками шлифмашина позволит проводить обработку заготовок из разных материалов. Такой агрегат имеет возможность устранения дефектов на поверхности металла, дерева, а также стекла. Используя гриндеры, зачастую регулируют катки, что позволяет выполнять обработку дефектов разной глубины.

Стоит запомнить, что при длительном использовании шлифовальная полоса изнашивается, что приводит к ее растягиванию. В подобных агрегатах данная проблема решается очень просто. Один из роликов прибора содержит специальный механизм, позволяющий натянуть ленту. Чаще всего такое приспособление устанавливается на ролик, расположенный между основным и второстепенным катком устройства.

Гриндером легко удалить ржавчину с поверхности, заточить нож

Достоинства и недостатки

К достоинствам шлифовальных станков следует отнести:

• Качество и скорость обработки.
• Высокая производительность.
• Возможность получить поверхность нужной шероховатости.
• Способность обработки не только самой древесины, но и предварительной шлифовки финишного слоя.

Недостатками являются:

• Выделение большого количества пыли, требующей организации системы пылеудаления.
• Большие количества расходников (абразива) нескольких типоразмеров.
• Сложность в изготовлении и обслуживании (особенно это относится к ленточным установкам).

Учитывая имеющиеся недостатки, перед началом сборки надо определиться, насколько станок необходим. Если он будет использоваться только изредка, тратить время на изготовление нецелесообразно — можно обойтись ручным инструментом.

Ремонт переднего барабана и валика в сборе (ленточная шлифовальная машина)

Демонтирование переднего барабана.

Выключите машинку и отсоедините ее от розетки, а затем извлеките наждачную бумагу. Снимите стопорное кольцо с переднего вала барабана при помощи плоскогубцев. С противоположной стороны выдвиньте вал переднего барабана.

Вытяните передний барабан из рычага (вверху) и снимите металлическую крышку с каждого его конца. Осмотрите передний барабан на предмет износа или износа кромок и глубоких канавок.

Если какой-либо компонент поврежден, замените его точным дубликатом. В противном случае установите на место металлические крышки и переставьте передний барабан. Задвиньте вал на место и установите стопорное кольцо. Если проблема сохраняется, снимите узел опорной емкости.

Демонтаж узла опорной емкости

Для демонтажа и последующего ремонта плиты необходимо отвинтить крышку и пробковую прокладку и снимите их с опорной емкости. Осмотрите их на предмет глубоких линий и грубых порезов.

Разбор опорной емкости шлифовальной машинки.

Затем отвинтите и снимите опорную емкость, осмотрите ее на наличие трещин и изгибов. Если защитная крышка, пробковая прокладка и пластина не повреждены, осмотрите направляющую ремня. Если крышка, пробковая прокладка или пластина повреждены, замените ее точным дубликатом. Установите ее наместо и навинтите на нее пробковый вкладыш и крышку. Если проблема сохраняется, снимите узел опорной емкости и осмотрите направляющую ремня.

Проверка и ремонт направляющей ремня (ленточной шлифмашинки)

Найдите и извлеките винт направляющей ремня со стороны шлифовальной машины рядом с корпусом приводного ремня (вставка).

Проверка и замена направляющей ремня.

Выдвиньте направляющую ленты со стороны шлифовальной машины напротив винта и осмотрите ее на наличие борозд и ломанных кромок. Если направляющая ремня не повреждена, установите его на машинку так, чтобы его фланцевый край был сверху, удерживая его на месте, привинтите его с другой стороны. Затем выполните ремонт узла разблокировки ремня.

Если направляющая повреждена, замените ее точным дубликатом. Установите опорную плиту на место и привинтите на нее пробковый вкладыш и крышку. Если проблема сохраняется, снимите узел емкости и выполните технический ремонт узла разблокировки ремня.

Обслуживание узла разблокировки ремня

Отпустите рычаг ремня; затем, надев защитные очки и стоя в стороне от переднего барабана, открутите его и снимите его защелку.

Обслуживание узла разблокировки ремня.

Если рычаг согнут или сломан, замените его точным дубликатом. Если пружина сломана или потеряла натяжение, вытащите передний барабан и кронштейн барабана, чтобы снять его с вала; замените его точным дубликатом.

Чтобы переустановить узел освобождения ремня, имейте помощника. Вставьте пружину на место на валу и установите передний барабан и рычаг барабана; помощник удерживая передний барабан и кронштейн барабана, Вы установите проставку и привинтите рычаг ремня. Установите опорную плиту на место и привинтите на нее пробковый вкладыш и крышку.

Как подготовить машину к полировке

Место. Для начала надо определиться с местом, где вы будете проводить полировку. Это должно быть сухое и чистое помещение с хорошим освещением.

Проводить обработку на улице в солнечную погоду нельзя — полироль будет сохнуть слишком быстро, а состав может прилипнуть к нагретой поверхности, и убрать его будет проблематично.

Помещение должно быть защищено от ветра. Поскольку даже мельчайшие песчинки могут только добавить кузову царапин в процессе полировки.

Автомобиль. Кузов автомобиля должен быть чистым и сухим. Элементы, которые не будут полироваться, нужно заклеить малярным скотчем. Это касается пластиковых ручек дверей, резиновых уплотнителей, хромированных молдингов и прочих декоративных элементов. Если не защитить их и случайно задеть во время полировки, можно запросто повредить такую деталь, после чего ее придется перекрашивать либо полностью менять.

Также лучше заклеить небольшие повреждения, вроде глубоких сколов или царапин до металла. Полировать их нельзя, иначе можно повредить слой краски.

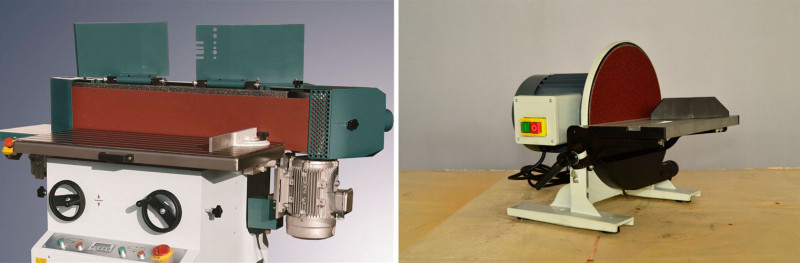

Виды и особенности

К рассмотрению предлагается три модификации, наиболее применимые для домашних нужд.

Плоскошлифовальная машина JET 16-32 Plus. Эта машина имеет превосходные технические параметры, которых более чем достаточно в домашнем обиходе и для мелких ремонтных работ. Точность обработки поверхности детали «начисто» может достигать 10-х долей микрона.

Станок потребляет мощность на уровне 2 киловатт, что также является приемлемым для домашних условий работы, ведь не каждая электросеть сможет обеспечить работу 10…15-киловаттного агрегата. Незначительные габариты и масса (61 кг). Характеристики выполнения основной работы следующие:

Плоскошлифовальная машина PROMA РВР-400А. Это уже уровень профессионального оснащения, укомплектован ЧПУ. Есть рабочая поверхность, которая предназначена под достаточно значительную нагрузку (350…380 кг), позволит обработать крупногабаритные полуфабрикаты. Мощность такой машины составляет 10 кВт. Имеет следующие рабочие параметры:

• 1100 мм – максимально возможная продольная подача;
• 240 мм – возможности осуществления поперечной подачи;
• 550 мм — максимальный подъем «рабочего органа» над станиной.

Этот экземпляр приведен более в качестве примера, ведь оборудование с весом почти 4 тонны необходим в условиях производства, а не в домашней мастерской.

Плоскошлифовальный механизм ЛШ-322. Изготовитель этого оборудования презентует его в качестве машины для небольших ремонтных помещений. Как раз то, что нам необходимо. Станок имеет незначительные габариты – 1050x1000x1800 мм, масса в 700 килограмм. Значительно компактней предшествующего образца.

Имеет прекрасные характеристики относительно точности обработки – предельные отклонения составляют в районе 3…5 микрон, а шероховатость — 0,16 мкм. Все-таки для домашних нужд данный механизм является дорогим (его цена составляет около 15000 долларов), а также массивным.

Видео: самодельный станок по шлифовке поверхностей.

Несколько базовых правил заточки (на примере спиралевидных сверл по металлу):

Для лучшего восприятия материала, вспомним устройство сверла.

• Нельзя прижимать острие к наждаку дольше 2-3 секунд за один подход. Металл раскаляется и происходит так называемое «отпускание», то есть лишение закалки. Соответственно теряется необходимая твердость металла. Первый признак – наличие температурных побежалостей на кромке.
• Для сверл диаметром до 4 мм: при каждом касании плоскости наждака сверло удерживается в одном положении: вращение вокруг своей оси недопустимо. Для большего диаметра, геометрия заточки несколько иная.
• На спиралевидных сверлах затачивается только задняя поверхность режущей части.
• Режущая кромка должна быть направлена навстречу вращению точила (при механической заточке).

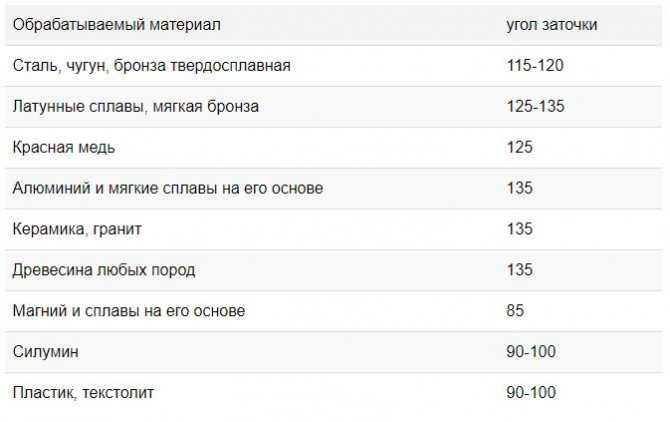

• Основной угол (на иллюстрации — 2f) зависит от типа обрабатываемого материала.

Делаем шлифмашинку из компьютерного винчестера + (Видео)

Любой, отслуживший свое жесткий диск можно переделать в миниатюрную шлифовальную машинку. Для этого необходимо выполнить следующие шаги:

• полностью разобрать винчестер и убрать из корпуса все, что расположено слева от магнитных дисков;
• вырезать рабочий круг из наждачной бумаги, сделать по центру круга отверстие для шпинделя;
• наклеить на вращающийся диск винчестера несколько полосок двустороннего скотча и закрепить на нем наждачную бумагу;
• сделать защитный экран, защищающий глаза от возможного вылета изготовленного наждачного диска;
• подключить готовую конструкцию к блоку питания от компьютера и пользоваться.

Конечно такая конструкция не обладает высокой мощностью, но заточить небольшой нож или ножницы вполне возможно.

Примеры изделий с завитками

Оригинальный козырек над входом в здание:

При оформлении французского балкона оригинальные завитки придают ажурный вид всему изделию.

На лестничном пролете завитки выглядят весьма оригинально.

Используя одни завитки, изготавливают опоры для скамьи, а также в том же стиле создают решетку для камина.

На винтовой лестнице видна рука отличного мастера. Не всякий сумеет сделать подобное изделие.

В створке ворот присутствуют элементы, изготовленные на станке «Улитка». Тяжелое изделие прибрело особую легкость.

Легкая лестница в стиле Хай-тек. Она может украсить не только загородный дом. Современные дворцы при минимализме конструкции могут иметь отличный вид.

Простор для творчества не ограничен. Многие кузнецы являются настоящими художниками. Они украшают мир вокруг себя.

Видео: «Улитка» — холодная ковка своими руками.

Что такое гриндер

Самодельный гриндер, собранный своими руками, представляет собой станок стационарного типа, на котором имеется основная лента для шлифовки деталей. При помощи двух роликов (ведущего и направляющего) лента вращается вокруг некой оси.

Количество оборотов зависит от мощности конструкции, используемого мотора (привода) и качества самостоятельной сборки. На нижнем контуре такие аксессуары имеют несколько зажимов, при помощи которых производится крепление станка к верстаку или другой рабочей поверхности.

Зачастую, на боковом контуре дополнительно монтируют зажимы для крепления (надежное крепление позволяет проводить обработку оптимально, без грубых дефектов).

Чертежи с размерами простого гриндера для работы своими руками позволят оптимально соблюсти основные принципы конструкции, обеспечив дальнейшую работу станка.

Необходимость на производстве и в быту

Сегодня в производственных цехах шлифовальные станки используются постоянно. В зависимости от масштабов производства может быть установлен как один станок, так и все его разновидности по сложности и габаритам.

Однако и в быту этому оборудованию всегда есть применение. У одних — в гараже имеется верстачный наждачный станок для обработки металла. У других — в мастерской установлены несколько разных по конструкции шлифовальных машин по дереву. У третьих — во владении стоит универсальный, комбинированный станок. Есть электроинструменты для ручной шлифовки: барабанного типа, лентошлифовального, ленточнопильного, маленькие машинки или большие станки. И все они востребованы.

На рынке представлен довольно широкий ряд всевозможного подобного оборудования от многих производителей. И цены на них достаточно приемлемы. Но это — машины общего назначения. А если человек занимается собственным делом, или у него есть хобби, то нужен станок особой специализации. Здесь цена уже вырастает в несколько раз.

По этой причине или исходя из собственных желаний многие умельцы изготавливают самоделки. В основном для обработки дерева, пластика и металла, реже для резки и шлифовки камня. И, в общем, это правильно. Ведь даже простую заточку кухонных ножей проще и быстрее сделать на станке, чем вручную используя оселок. Благо к созданию своими руками самодельного станка для дерева располагает и его совсем нехитрая конструкция.

Варианты изготовления своими руками

Рассмотрим способы сборки шлифовальных станков разных типов:

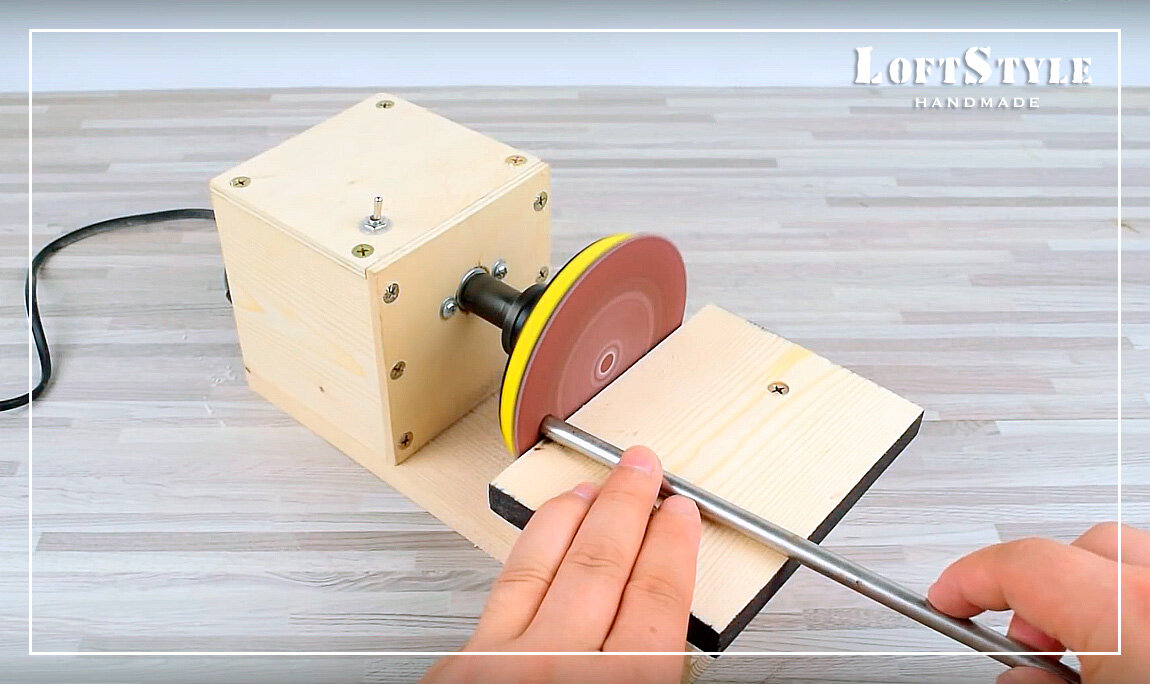

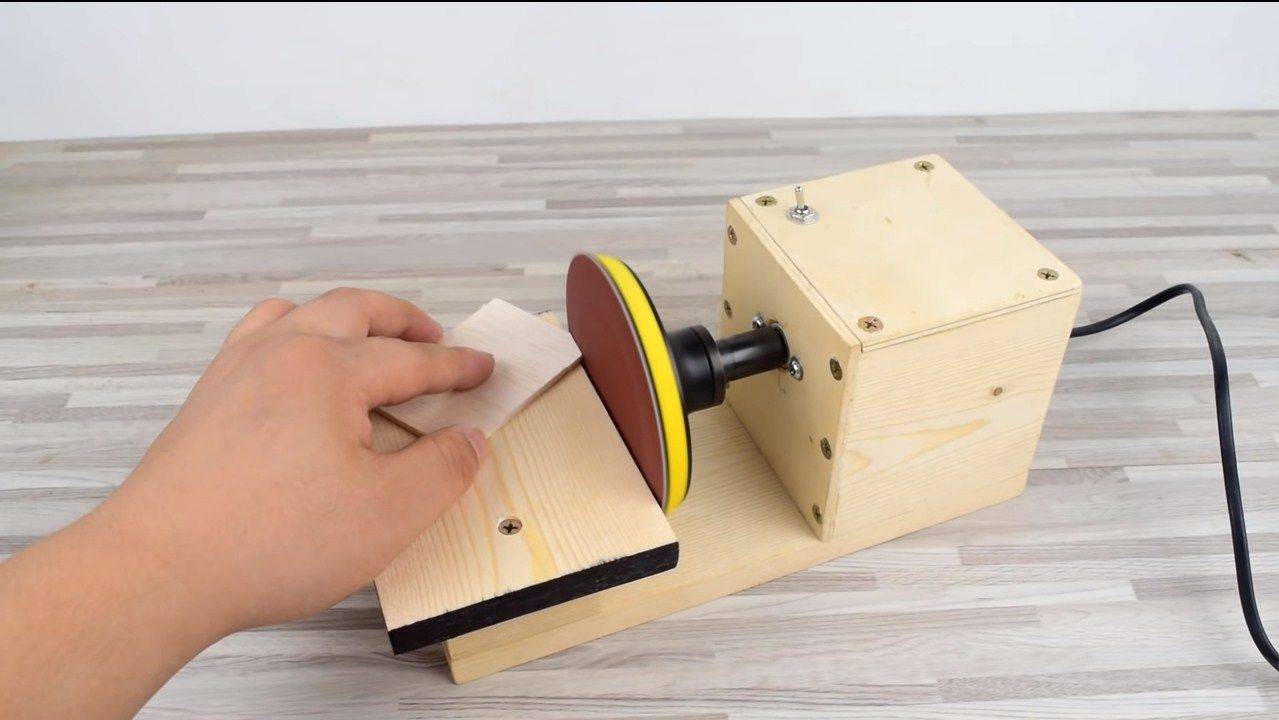

Дисковый

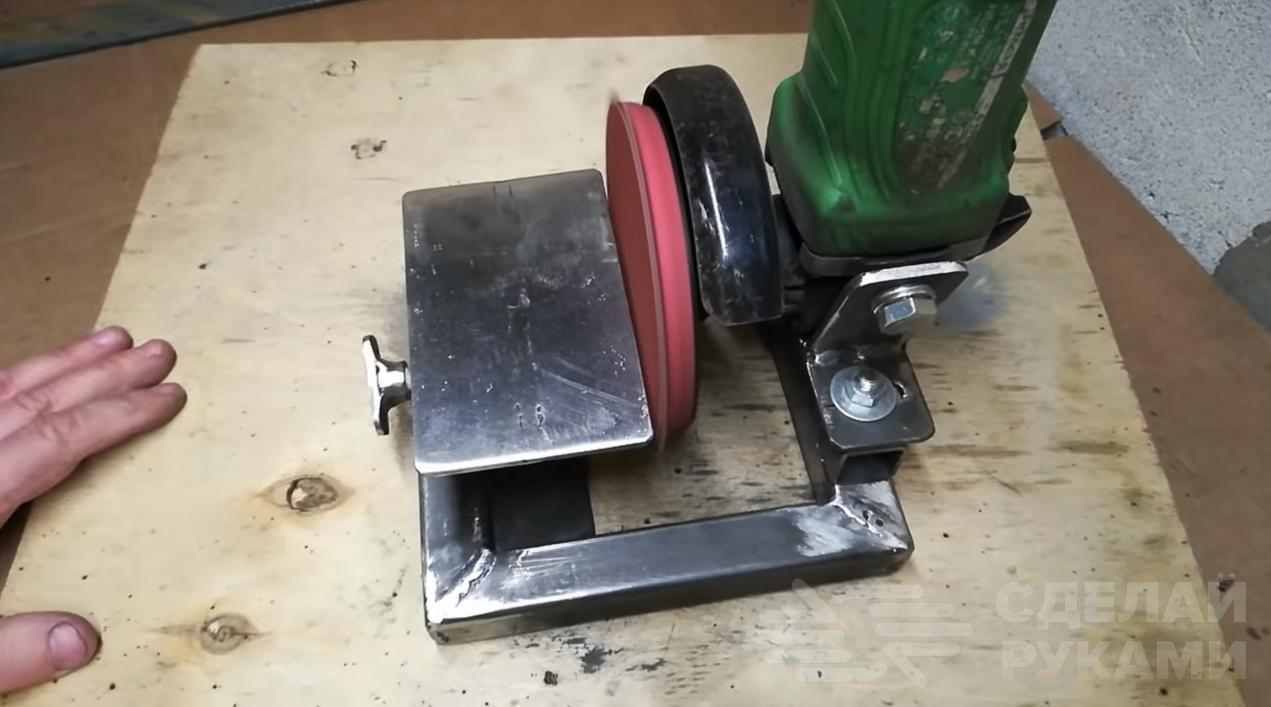

Самый простой способ создания дискового станка — закрепленная на столе электродрель с установленным шлифовальным кругом. Другой доступный вариант — изготовление и установка шлифовального диска на вал циркулярной пилы. При этом, надо собрать устройство для уменьшения скорости вращения (система понижающих шкивов или электронное устройство).

Если необходимо сделать станок «с нуля», придется собрать:

• Опорную площадку с подставкой для электродвигателя.
• Подставку или рабочий стол.

Мнение эксперта Левин Дмитрий Константинович

Как правило, изготавливают фанерные диски, которые устанавливают на вал с помощью муфты и резьбового крепления. Этот узел придется заказать у токаря. Высота стола должна быть такой, чтобы крепление диска находилось ниже его плоскости.

Ленточный

Для сборки такой шлифовальной установки надо действовать поэтапно:

1. Собрать станину. Она представляет собой две тумбы, на которых будут установлены приводной барабан с электродвигателем и приводной барабан с натяжным устройством.
2. Соединить тумбы рамой, на которой будет двигаться рабочий стол (по горизонтали, перпендикулярно движению ленты).
3. Собрать устройство подъема рабочего стола для регулировки высоты при обработке больших деталей.
4. Изготовить устройство для перемещения «утюжка».
5. Изготовить защитный кожух и подключить к нему патрубок системы пылеудаления.
6. Собрать электрическую систему запуска и остановки станка (кнопка «пуск», автомат и т.п.).

Наибольшую сложность представляют собой барабаны для установки абразива, натяжные устройства к ним и система подъема/опускания стола. Их придется частично заказывать у токаря, частично собирать на месте. Найти готовые узлы вряд ли удастся, поскольку они очень специфичны и редко встречаются на распространенных механизмах.

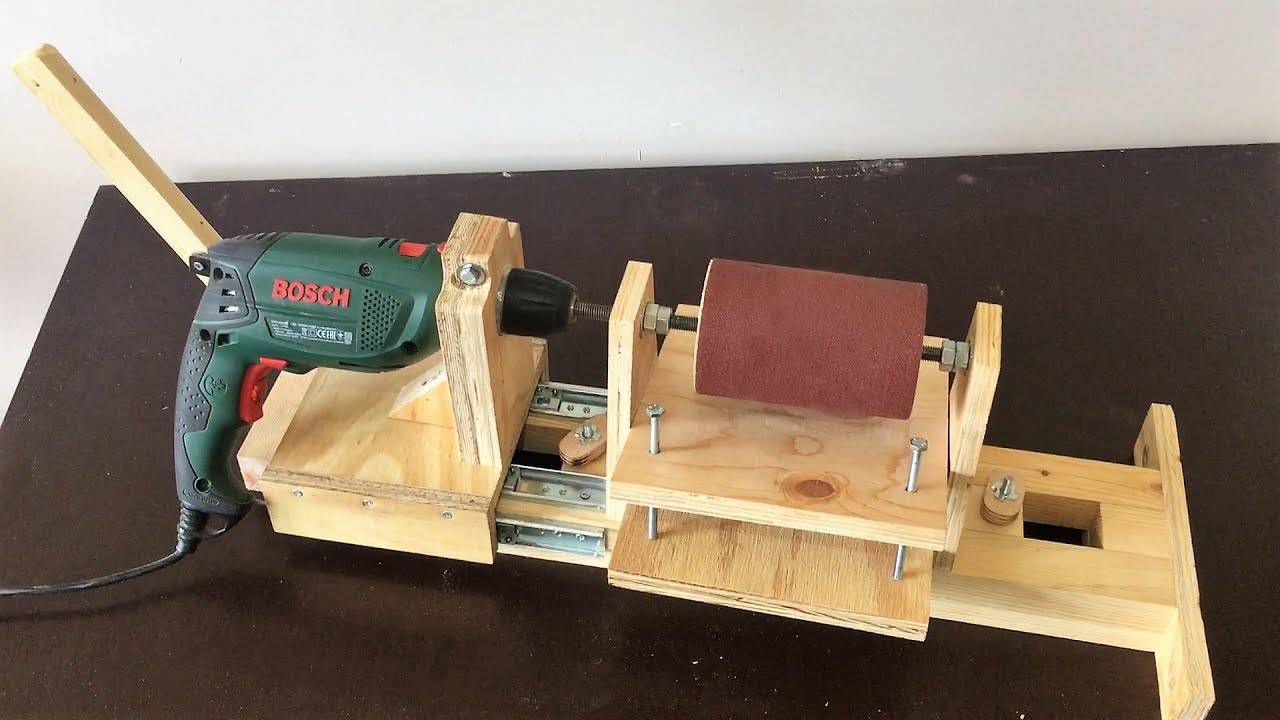

Барабанный станок

Самым простым вариантом станет установка электродвигателя так, чтобы его вал проходил сквозь отверстие в рабочем столе. Для этого надо собрать станину в виде опорной площадки с подставкой и вертикальной пластиной. На ней делаются отверстия и крепится электродвигатель. Барабан устанавливается на валу при помощи резьбового крепления. Его проще всего изготовить из древесины, или использовать отрезок от пластиковой трубы для канализации. Наждачную бумагу обертывают вокруг барабана и фиксируют саморезами или мелкими гвоздями.

Во всех случаях надо обеспечить невысокую скорость движения абразива. Надо выбирать электродвигатели с количеством оборотов не более 1000. Особо опасными станками являются ленточные. При высокой скорости движения край ленты способен разрезать любой материал и причинить серьезные травмы.

Выбор материала

В домашних условиях проще всего изготовить станок из древесины. Однако, следует учитывать, что она имеет малый вес и не способна погасить биения станка. Поэтому понадобится высокая жесткость соединений и прочное крепление станины к полу. Другой вариант — металлическая станина из уголка, швеллера или двутавра.

Такой станок массивнее, тяжелее, вибрация и биения будут легче гаситься. Однако, понадобятся сварочные работы, нарезка заготовок и прочие действия с металлом, что доступно не всем. Окончательный выбор определяется возможностями и предпочтениями владельца.

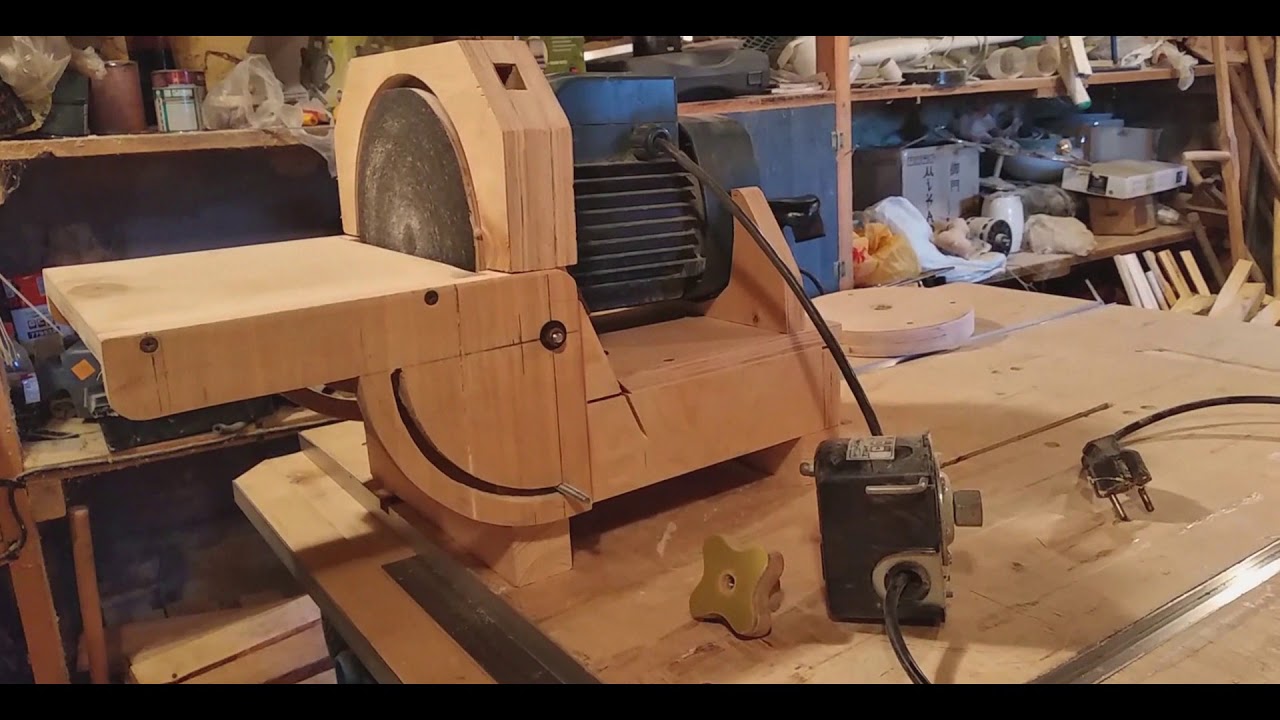

Недостатки моего станка для шлифовки

Советуем к прочтению другие наши статьи

• Преимущества парников из агроволокно
• Сувенирная продукция с логотипом – лучший презент партнерам или сотрудникам
• Для чего сдают металлолом
• Как сделать город чистым

Практика показала, что станок имеет следующие недостатки:

• Когда я привык к станку, то понял, что двигателя на 380 вт оказалось мало, теперь я планирую переделать станок под двигатель на 1 квт. Станок с данным двигателем позволяет точить деревянные, пластиковые, фанерные заготовки, но не позволяет обтачивать, например, крупные доски и бруски. Металл на данном точильно шлифовальном станке можно обрабатывать толщиной до 2-3мм, уголок толщиной 4-5мм уже обтачивать довольно нудно. Здесь все зависит от целей, у меня 90% целей станок выполняет отлично, но когда нужно обточить крупную заготовку — мощности не хватает…
• Иногда не хватает регулятора оборотов, это решается подключением частотника.
• Перестановка круга с наждаком занимает порядка 5 минут — нужно снимать 2 кожуха и столик, а затем откручивать круг с наждаком — для кого-то это «5 минут делов», а для меня неудобно, когда нужно что-то подточить более мелким наждаком, а затем снова работать крупным наждаком. Я использую для мелких работ универсальный станок с патроном дрели. А так было бы удобно сделать крепление наждака к кругу на липучке, либо я просто изготовлю второй станок с двигателем на 1квт для крупных работ, а этот оставлю для более мелких работ.
• Как и говорил выше, замена наждака на круге довольно сложная — нужно оторвать старый наждак, можно использовать нагрев или сделать крепление на липучке. Хотя у липучки могут быть свои недостатки — я не видел продаже в нашем городе наждачку для липучки — только маленькие кружки для дрели, а также она может слетать со временем, т.к. будет забиваться опилками. Да и замена наждака на круге нужна не так часто — всего 1 раз в несколько месяцев.
• При обработке дерева — много пыли, нужно подключать пылесос, для этого и начал устанавливать кожухи на станок.

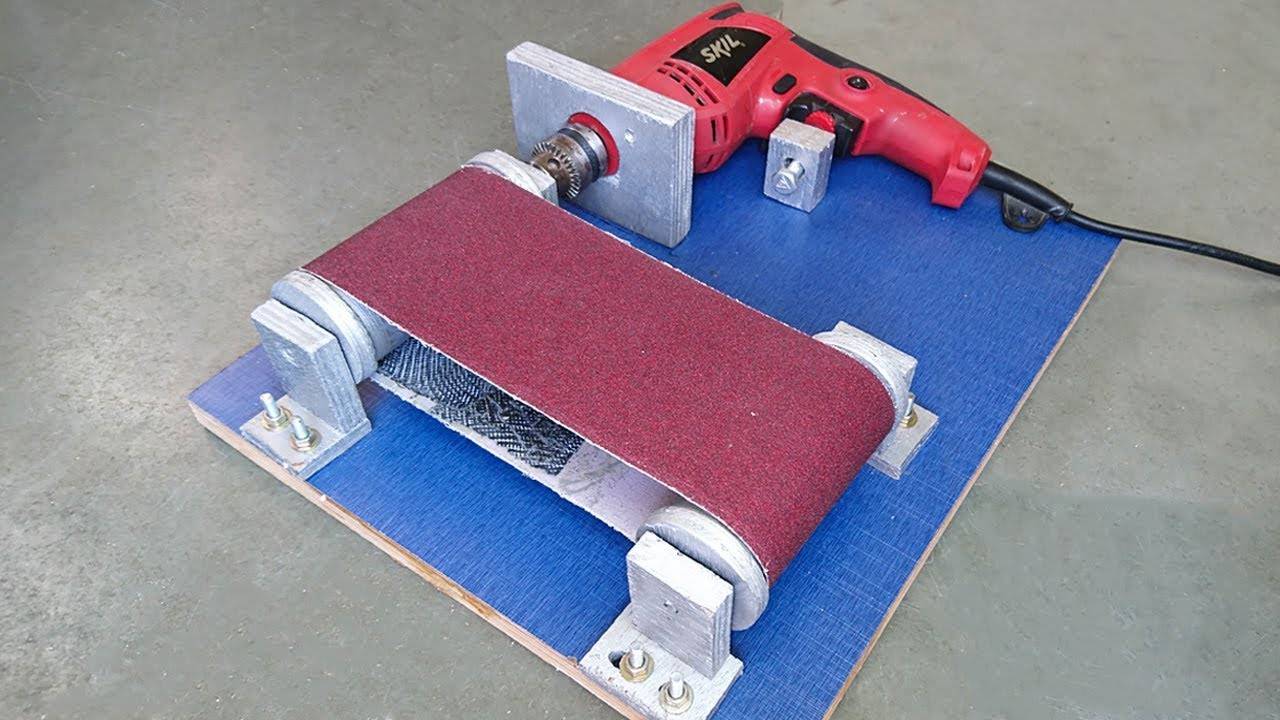

Изготовление ленточного шлифовального станка

Существует две основные компоновки ленточного шлифовального станка: с вертикальным расположением рабочей части шлифленты и с горизонтальным. У создателей самодельных шлифовальных станков первая пользуется большей популярностью, т. к. она подходит для разных видов обработки и гораздо удобнее для заточки инструмента, а пыль в процессе шлифовки отводится вниз. В качестве материала для изготовления станины, основных частей и роликов многие мастера очень часто используют не металл, а фанеру и древесину. Последний вариант имеет ряд преимуществ:

• все компоненты можно изготовить в столярной мастерской;
• подгонку древесных деталей выполнять гораздо проще;
• деревянная конструкция имеет меньший вес;
• установка виброустойчива и легко разбирается.

Для того чтобы самому сделать работоспособный, надежный и безопасный шлифовальный станок, необходимо обладать хоть каким-то минимумом инженерных знаний и навыков по обработке конструкционных материалов. Поэтому далее будут рассматриваться только самые важные моменты изготовления и сборки станка, схематическая компоновка которого представлена на рисунке ниже.

Выбор двигателя

Скорость вращения привода является самой важной характеристикой самодельного станка, т. к

по ней рассчитывается диаметр приводного шкива, передающего вращение шлифовальной ленты. Каждый тип абразивной ленты рассчитан на эксплуатацию с определенной линейной скоростью, которая измеряется в м/с, а ее рабочая скорость равна окружной скорости приводного шкива. Поэтому при наличии электродвигателя с известными характеристиками проектирование шлифовального станка должно начинаться с определения его диаметра.

Устройство рамы

Рама станка представляет собой коробчатую конструкцию, внутри которой расположены приводной шкив и два ролика. Она состоит из фигурной боковины ломаной С-образной формы, установленной на широкое основание. В качестве материала для всех деталей этого шлифовального станка используется толстая фанера. На нижнем выступе рамы закреплен рабочий столик с прорезью для шлифовальной ленты. Приводной шкив смонтирован на вертикальной части рамы, направляющий ролик — на конце нижней, а натяжной и регулирующий — на верхней. Такая же фигурная боковина закреплена на петлях в виде дверцы и полностью закрывает все пространство со шкивом и роликами.

Несомненным достоинством этого самодельного ленточного шлифовального станка является то, что все его детали изготовлены простым инструментом в столярной мастерской, а при сборке применен минимум разновидностей крепежа и металлических комплектующих. По всей видимости, на его изготовление мастер потратил не более двух дней.

Монтаж ролика

После монтажа шкива и роликов на раме станка обязательно должна проводиться их наладка. Во время работы шлифовальная лента движется со скоростью от 10 до 30 м/с, и любое отклонение в геометрии взаимного расположения шкива и роликов может вызвать ее сход и обрыв. Поэтому их оси должны быть выставлены строго параллельно горизонтали, а плоскости вращения, по которым движется лента, четко совпадать по вертикали. Возможность таких регулировок должна быть предусмотрена при разработке конструкции ленточного шлифовального станка.

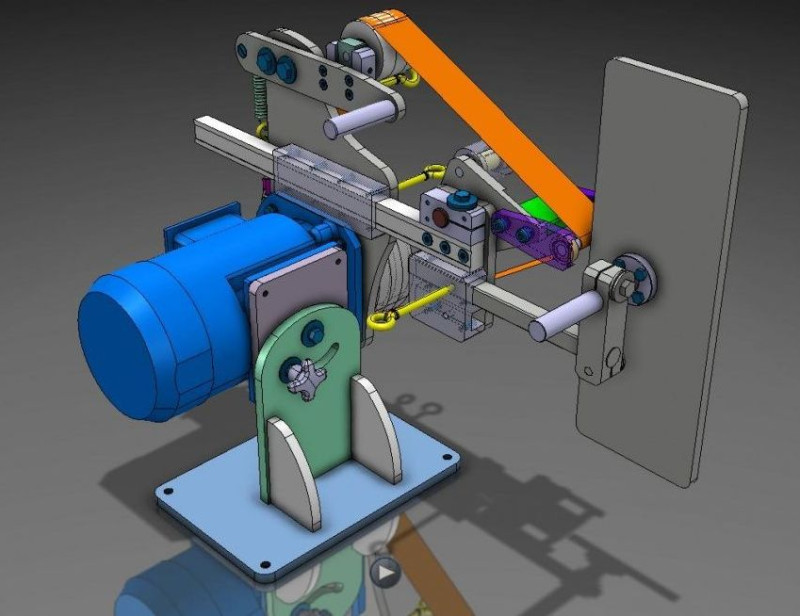

Принципиальная схема конструкции гриндера и принцип его работы

Для того, чтобы правильно понять устройство и принцип работы гриндера, обратимся к его устройству. Главная задача – найти мощный мотор, который необходимо будет снабдить приводом.

Внешний вид гриндера

Итак, основными элементами гриндера, кроме двигателя, являются:

1. Прямой ролик со шкивом.
2. Натяжные ролики.
3. Абразивная лента.
4. Основание.
5. Устройство, фиксирующее натяжение ленты и роликов.
6. Стол для фиксации детали (в некоторых моделях может быть поворотным).

После включения прибора в сеть, ролики приводят в движение абразивную ленту. Причём, положение роликов можно смещать, чтобы контролировать натяжение абразивной ленты.

В некоторых случаях столик может поворачиваться на 180°

При самостоятельной сборке гриндера важно расположить ролики строго перпендикулярно над друг другом, чтобы избежать перекосов ленты, что может привести к её обрывам

Подведем итоги

Самодельный шлифовальный станок требует достаточного места в мастерской и нуждается в значительных количествах абразива. Принимая решение о самостоятельном изготовлении такого устройства, следует тщательно взвесить необходимость этого и свои возможности.

Существуют три вида конструкции:

• Дисковые станки. Просты в изготовлении, могут быть сделаны из циркулярной пилы.
• Барабанные. Компактные устройства, оптимальные для шлифовки кромок деталей вогнутой формы.
• Ленточные. Способны шлифовать плоскости, обеспечивают высокое качество поверхности. Являются наиболее сложными в изготовлении из-за большого количества специфических узлов и деталей.

Изготовление станка потребует использования определенных инструментов и материалов, выбор которых обусловлен возможностями владельца. Полностью обойтись своими силами не получится, некоторые узлы придется заказать у токаря

Важно обеспечить невысокую скорость движения абразива, чтобы не создавать опасности получения травм или разрушения заготовок
