Система вентиляции в каркасном доме своими руками? Обзор

Рекомендации по установке с рекуператором

Рекомендации по установке, в основном, касаются помещений, в которых следует устанавливать рекуператор. В первую очередь для этого используют котельные (если речь идет о частных домовладениях). Также рекуператоры монтируют в подвалах, на чердаках и в других технических помещениях.

Если это не расходится с требованиями технической документации, то установка может быть смонтирована в любом неотапливаемом помещении, при этом разводку вентиляционных каналов, по возможности, следует монтировать в комнатах, имеющих отопление.

Вентиляционные каналы, проходящие через неотапливаемые помещения (а также вне помещений) следует делать утепленными. Также теплоизоляция необходима в местах прохождения вытяжных воздуховодов сквозь наружные стены.

Учитывая шум, который оборудование может производить во время работы, лучше всего размещать его подальше от спален и от других жилых комнат.

Что касается размещения рекуператора в квартире: лучшим местом для него будет балкон или какое-либо техническое помещение.

При отсутствии такой возможности под установку рекуператора можно отвести свободное пространство гардеробной.

Как бы там ни было, расположение установки во многом зависит от особенностей конструкции вентиляционной системы, от расположения вентиляционной разводки и от габаритов устройства.

Основные ошибки при монтаже систем вентиляции в следующем видео:

Мнение жителей домов

Рекомендации специалистов

  1. Первая рекомендация от специалистов касается расчета системы вентиляции, которую будут использовать в каркасном доме. Если вы этой области неспециалист, то не стоит самостоятельно проводить какие-нибудь расчеты, даже по показанным выше формулам. Потому что все это лишь приблизительные выкладки, которые надо подтвердить учетом различных факторов.
  2. Монтаж вентиляции проводить своими руками можно. Здесь нет больших проблем, но надо понимать, что все вышеописанные системы имеют свою сложность сборки. Особенно это касается вентиляции с рекуперацией, в которой присутствует калорифер. Этот вариант лучше предоставить специалистам.
  3. Несколько слов о рекуперации с калорифером. Необходимо отметить, что стоят такие системы недешево, поэтому на себестоимость сооружения каркасного дома их приобретение будет влиять обязательно. При этом в процессе эксплуатации в холодное время года надо быть готовым к определенным тратам денежных средств на потребление энергоносителя. Но все это компенсируется комфортным тепловым и влажностным режимом внутри помещений. К тому же в таком каркасном сооружении  будет также тепло, как в кирпичном.
  4. Сегодня производители рекуператоров предлагают автономные системы в виде мини-блоков. Их устанавливают прямо в стену каркасного дома. В таком приборе установлен нагревательный элемент, работающий от электричества, и вентилятор. Последний загоняет свежий воздух с улицы, нагревая его при этом.
  5. Если в доме построен камин, то в этой комнате сооружать вентиляционный вытяжной канал нет необходимости. Дымоход камина легко справляется с нагрузками по отсосу воздуха, даже если он не работает. Главное – держать открытой заслонку внутри дымохода.
  6. В активно используемых помещениях каркасного дома, а это кухня, туалет и ванная, надо вытяжные каналы устанавливать обязательно. При этом помещения на первом и втором этажах можно объединить одной вертикальной трубой. Рекомендуется подключение к вентиляции на втором этаже делать не горизонтально уложенной трубой, а с отводом и поднятием канала вертикально на 0,5-1 м параллельно основному воздуховоду, после чего и проводить врезку.
  7. В кухне рекомендуется организовать естественный отток через вмонтированную в стену вентиляционную шахту. А также установить кухонную вытяжку над плитой рециркуляционного типа. То есть, с отводом отработанного воздуха и паров от приготовления пищи за пределы помещения через стену или окно, но не в вентиляцию.
  8. В неотапливаемых помещениях и на улице надо воздуховоды утеплить. Выводить их лучше выше конька кровли. Если в каркасном доме используется принудительная система, тогда это делать необязательно.

Как правильно сделать приточную систему своими руками?

вентиляцию
Совет
Строители часто сдают дома, в которых уже есть необходимые отверстия для коммуникаций. В домах делают вытяжные каналы, в которых закрепляют стандартные вентиляторы для вытяжки. Размещают специальные конструкции в санузле и на кухне, потому что в этих помещениях повышенная влажность.

  1. Не стоит использовать для вентиляционной системы металлические трубы – тепло будет теряться стремительно. У них большая проводимость звука. Следующий минус – они подвержены коррозии. Стоят они дороже, чем пластиковые (о монтаже вентиляции из пластиков труб рассказано здесь).
  2. Минимальный диаметр горизонтальных вентиляционных каналов должен составлять минимум 100 мм, а у вертикального воздуховода быть более 120 мм.
  3. Приточные клапаны нужно устанавливать на стены и в оконные рамы (как сделать вентиляцию в окне и в стене?).
  4. В домах, где есть трубы от газового котла или печи, вентиляционный выход лучше делать рядом с ними (об особенностях монтажа выходов вентиляции читайте в отдельной статье).

отдельном материале

Кто должен дышать: дом или человек?

О вентиляции в жилом каркасном доме

В доме, в котором люди проживают на постоянной основе, крайне важно установить механическую вытяжку в таких помещениях как:

  1. Кухня, так как при приготовлении идет серьезный процент испарения, а также создаются другие запахи, которые при застаивании будут портить атмосферу дома;
  2. Ванная комната – тут и разъяснять не нужно необходимость вытяжки, так как повышенная влажность ванной комнаты без вентиляции – очаг разрушения для всего дома;
  3. Ну и туалет, здесь тоже не стоит объяснять, зачем нужна вытяжка.

Потребуется выработать план подачи подогретого свежего воздуха, это поможет избежать существенных температурных перепадов, неизбежных при принудительной вентиляции.

Обзор рынка вентиляционного оборудования

Зачем нужен вентиляционный зазор в каркасном доме, вентзазор на фасадах, сайдингом, пароизоляцией

Вентиляционный зазор в каркасном доме – это момент, который зачастую вызывают множество вопросов у людей, которые занимаются утеплением собственного жилища. Эти вопросы появляются не просто так, поскольку надобность вентзазора – это фактор, который имеет огромное количество нюансов, о которых мы поговорим в сегодняшней статье.

Сам зазор является пространством, которое располагается между обшивкой и стеной дома. Реализуется подобное решение посредством брусков, которые крепятся поверх мембраны ветрозащиты и на наружные элементы отделки. К примеру, тот же сайдинг всегда крепится к брускам, которые делают фасад вентилируемым. В качестве изоляции зачастую используется специальная пленка, с помощью которой дом, по сути, оборачивается полностью.

Многие справедливо спросят о том, неужели нельзя просто взять, и укрепить обшивку прямо на стену? Разве они просто так выравниваются, и образуют идеальную площадь для установки обшивки? На самом деле, есть ряды правил, которые определяют необходимость или ненужность организации вентфасада. Давайте разберемся, нужен ли вентзазор в каркасном доме?

Итак, если вы задумываетесь о том, нужен ли вентзазор в фасаде вашего карасного дома, обратите внимание на следующий список:

  • При намокании Если материал изоляции теряет собственные свойства при намокании, то зазор необходим, иначе все работы, к примеру, по утеплению жилища окажутся совершенно напрасными
  • Пропуск пара Материал, из которого изготовлены стены вашего дома, пропускает пар во внешний слой. Здесь без организации свободного пространства между поверхностью стен и утеплителя просто необходим.
  • Предотвращение избытка влаги Одним из самых распространенных вопросов является следующий: нужен ли вентзазор между пароизоляцией? В случае, когда отделка представляет собой пароизолирующий или влагоконденсирующий материал, то ей необходимо постоянно проветриваться, чтобы избытки воды не сохранялись в ее структуре.

Воздухообмен в каркасном доме

Современные постройки — практически герметичные сооружения благодаря пластиковым окнам, защите стен и пола, натяжным потолкам. Установить правильный микроклимат во всех помещениях здания — первостепенная задача жильцов. Определить, нужна ли вентиляция в каркасном доме, можно по следующим признакам:

  1. Ощущается духота.
  2. Свежий воздух отсутствует.
  3. Запахи застаиваются.
  4. Стены сыреют.
  5. Появилась плесень.

Если все признаки налицо, проблему нужно решать. Монтаж вентиляции уже после строительства здания — мероприятие дорогостоящее. Если она не была заложена изначально, то это ещё и трудновыполнимый процесс. Перед переоборудованием дома нужно выбрать подходящий тип системы. Есть два вида:

  1. Естественная. Работает за счёт разницы давления между улицей и домом, и для её организации не привлекаются дополнительные технические средства.
  2. Принудительная. Для работы требуется установка приборов улучшения тяги. Она может быть одиночной или состоять из нескольких приборов.

Приточно-вытяжная вентиляция в каркасном доме

Комбинированная система

Эффективный способ улучшить воздухообмен в доме — совместить несколько типов вентиляции. Как основную использовать естественную, а в некоторых помещениях принудительную. Плюсы комбинирования:

  1. Уменьшение затрат при строительстве дома. Принудительные устройства добавляются только в проблемных местах (кухня, ванная, глухие помещения).
  2. При необходимости монтаж некоторых устройств можно осуществлять уже после ремонта.

Отрицательные стороны:

  1. Повышение затрат на обогрев помещения. Из-за разных видов вентиляции высок риск теплопотери.
  2. Дополнительные затраты на установку рекуператоров и калориферов.

3 Принудительное проветривание – схемы и особенности

Почему так важна вентиляция для каркасного дома

Принудительный воздухообмен

При данных условиях такой способ вентилирования комнат выглядит более приемлемым. Осуществляется при помощи механических средств нагнетания и отведения воздушных потоков.

Способы принудительного вентилирования:

  • приточный;
  • вытяжной.

Приточный принудительный воздухообмен можно организовать следующим образом:

  • Оконные клапаны. Предназначены для установки в каждом помещении. Монтируются вверху открывающейся створки пластикового окна. Способствуют притоку свежего уличного воздуха, не требуют открывать окна в холодное время года, сохраняя внутрикомнатное тепло. Не оснащаются системой прогрева, фильтрации входящего потока.
  • Стеновые проветриватели. Небольшой вентиляционный канал, с внешней стороны закрытый решеткой. Со стороны помещения оснащен диффузором для регулирования силы воздушного потока. Внутри устанавливается вентилятор, могут быть фильтры очистки воздуха от пыли, шумоизолирующие материалы. Также монтируются в каждой комнате (около окна, либо между окном и отопительным радиатором для обогрева холодного потока).
  • Приточная установка в виде вентилятора, монтируется, например, в потолочном пространстве, на чердаке. Свежий воздух распределяется по сети воздуховодов для каждого помещения отдельно. Более дорогостоящий способ, но без риска поступления неконтролируемого холодного воздушного потока.

Принудительный приток способствует увеличению давления внутри дома и тем самым выталкивает теплый отработанный через вентканалы наружу.

Вытяжной способ выглядит как механическое отведение влажного теплого воздуха с помощью вентиляторов, установленных внутри вентиляционных проемов, воздуховодов. Механизмы выводят несвежий воздух из комнат, создавая область разреженного давления и втягивая свежий через возможные притоки.

Для каркасного строения эти способы более эффективны, чем естественный. Тем не менее их комбинация даст более качественный результат.

Устройство вентиляционной системы

В каркасных зданиях повышенная герметичность становится одновременно как преимуществом, так и минусом. Это качество обеспечивает тепло, водонепроницаемость зданий, но появляется препятствие для проникновения внутрь свежего воздуха. Из-за этого сложно отводить углекислый газ и влагу.

Основные элементы, присутствующие в любых системах вне зависимости от того, какие добавляются механизмы и функции:

  1. Переток или переточные решётки вместе с отверстиями и зазорами.
  2. Вытяжные каналы, отверстия.
  3. Приточные каналы, отверстия.

Приточные каналы нужны, чтобы с улицы в дом шёл свежий воздух. Решётка устанавливается на каждый канал со стороны улицы. В случае механизации детали заменяются клапанами, которые дополнительно снабжены шумоизоляцией и воздушными фильтрами.

Вытяжные каналы выполняют одну функцию — удаление из помещений отработанного воздуха, который насыщен углекислотой, влагой и другими вредными летучими компонентами. Дополнительно утилизируют любые испарения, которые образуются в доме, где проживают люди.

Подсобные и бытовые помещения обязательно снабжаются вытяжкой. Это в равной степени касается туалета и душа, кладовой и ванной, чулана или кухни. Переток отвечает за распределение воздушных потоков по всем помещениям.

К основным каналам часто добавляются другие виды оборудования:

  1. Измерительные устройства.
  2. Приспособления для вытяжки.
  3. Калориферы.
  4. Рекуператоры.
  5. Вентиляторы.

Вентиляторы ставят, чтобы воздухообмен был организован правильно. Их требуется выбирать после предварительных расчётов в зависимости от технических характеристик. Учитывают разные вводные данные, включая количество проживающих людей, площадь помещения и т.д.

Рекуператоры при необходимости повышают температуру входящего воздуха. Внутри этого устройства стенка приточного канала нагревает воздух. Она соприкасается со стенкой канала, который выводит использованный поток воздуха из помещения.

Обязательна не только обычная система вентиляции, но и обустройство таких систем для пола. Для этого ставят специальные продухи. В полу вырезают отверстия площадью 0,04 м?. Воздуховоды могут использоваться для стабильной работы, либо от них отказываются.

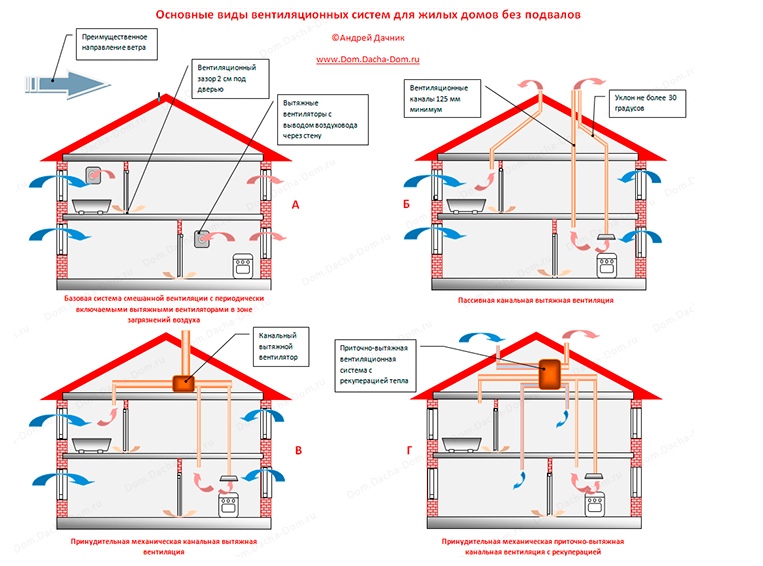

Схемы вентиляции

Схема организации принудительной вентиляции в частном доме может быть:

  • приточной (вентилятор работает на приток воздуха в комнаты);
  • вытяжной (вентилятор вытягивает воздух на улицу);
  • комбинированной приточно-вытяжной.

В первых двух случаях система состоит из вентиляционного канала (на вытяжку либо приток) с вентилятором и фильтрами, который дополняется отдушинами или воздуховодами для естественного тока воздуха. А в третьем вентиляция выстраивается из двух вентканалов, имеющих каждый свой нагнетатель.

Потоки воздуха в частном доме

Приточная

При приточной вентиляции воздух забирается с улицы, очищается и подогревается или охлаждается по необходимости, а только потом подается в помещения. Выход его наружу из коттеджа происходит по обычным вытяжным воздуховодам и через подоконные отдушины. То есть происходит его механическое нагнетание внутрь, а уходит он уже на улицу самостоятельно естественным образом через вентиляционные отверстия, двери и окна.

Воздухообмен в доме в приточной вентиляцией

Если вентиляция устраивается в небольшом по квадратуре частном доме, то описанный выше способ ее организации является наиболее оптимальным. Достаточно правильно рассчитать необходимый воздухообмен и мощность вентилятора.

Монтаж вентиляции после вряд ли вызовет трудности. Воздуховоды для нее обычно делаются из гибких гофрированных труб соответствующего диаметра. А вентиляционное оборудование со всеми фильтрами, ионизаторами и т.п. приобретается в виде готовой установки. Ее надо будет лишь закрепить в выбранном месте и соединить с вентканалами.

Приточный клапан в частном доме

Вытяжная

В вытяжной вентиляции все происходит наоборот. Приток свежего воздуха в дом происходит естественным образом. Для этого обустраиваются отдушины и вентиляционные шахты с отверстиями в стенах. А вот вытягиваются использованные воздушные массы из комнат уже принудительно с помощью механической вытяжки с вентилятором.

Главный недостаток данного варианта – втягивание в дом холода с улицы по зиме вместе с поступающим извне свежим воздухом. Если коттедж построен в местности с холодным климатом и низкими зимними температурами, то компенсировать этот момент придется большим объемом тепла от обогревателей. А это дополнительные траты на отопление.

Однако если поток холодного уличного воздуха пустить не через отдушины непосредственно во внешних стенах, а через подпол, то он по пути до жилых комнат немного нагреется. И проблема будет не такой серьезной

Но при проектировании данный вопрос крайне важно просчитать и все предусмотреть заранее

Конструктивные особенности вытяжной вентиляции

Приточно-вытяжная

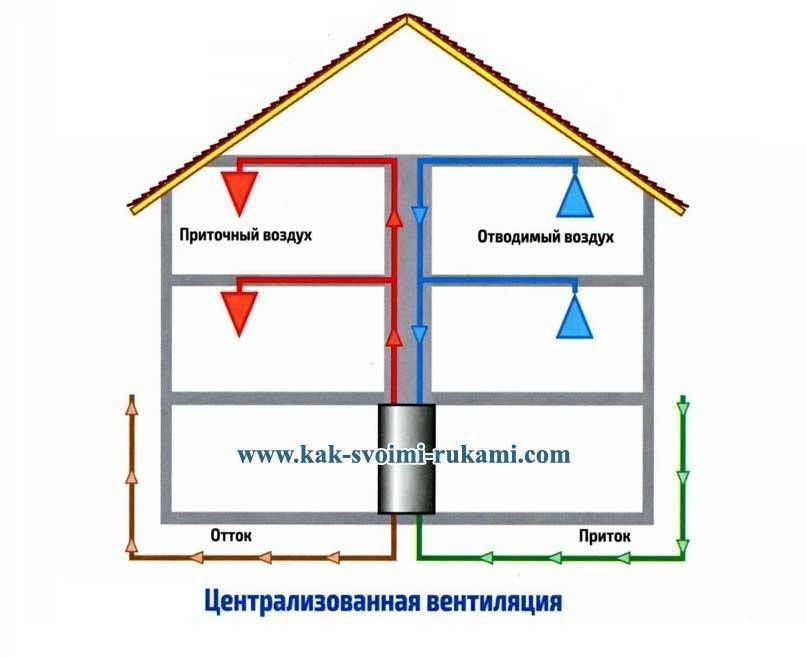

Комбинированный вариант состоит из двух принудительных подсистем. Одна используется на приток воздуха, а вторая на вытяжку. Они могут быть разъединенными, каждая сама по себе, и пересекающимися в рекуператоре.

Это самая сложная в проектировании и устройстве вентиляция. Она требует сложных расчетов и большого количества воздуховодов. Однако используя ее, хозяин коттеджа гарантирует себе максимально комфортный микроклимат в жилище. Такая система позволяет в автоматическом режиме контролировать все параметры комнатного воздуха. Не зря именно ее часто выбирают в качестве одного из элементов «умного дома».

Как оборудовать приточно-вытяжную вентиляцию в частном доме

Вентиляция в постройке

Готовые схемы

Рассмотрим несколько схем вентиляции каркасного дома.

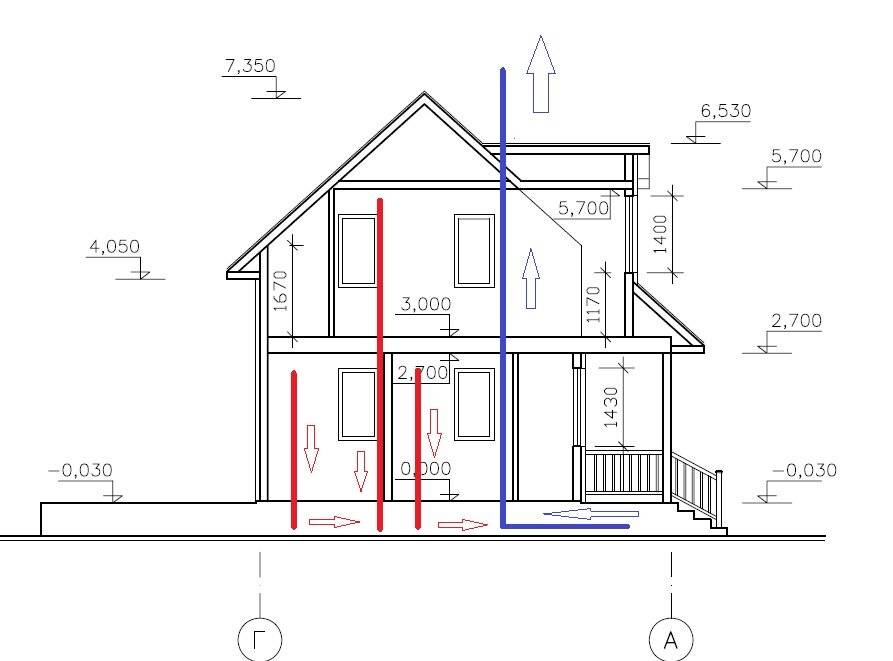

Это схема естественной вентиляции организованного типа. В ней хорошо видно, как организована вытяжка сразу с двух этажей здания, и показаны приточные каналы через вмонтированные в стены воздушные клапаны

Обратите внимание, что и вытяжка, и приток разбросаны равномерно по всем помещения каркасного дома

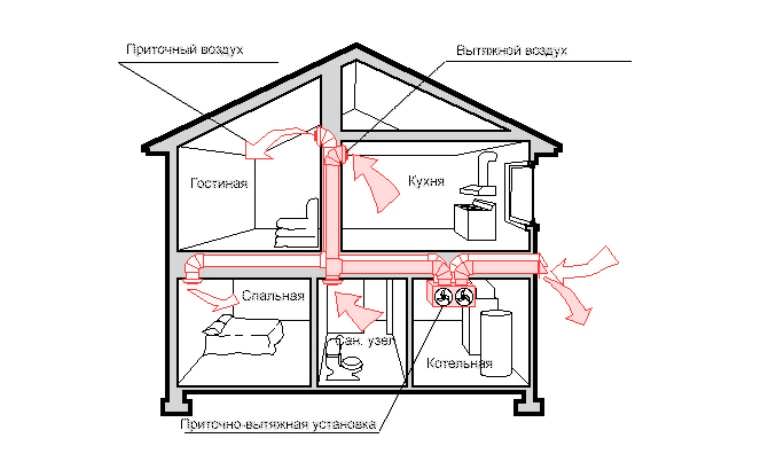

Эта схема принудительной вентиляции с установкой в нее приточно-вытяжного оборудования. На рисунке хорошо видно, что установленный в каркасном доме один такой прибор, может обеспечить необходимый воздухообмен, но с условием, если правильно рассчитать его мощность. Прибор устанавливается за пределами дома, он монтируется на кронштейны, которые прикреплены к внешней стене. В его составе два вентилятора: один работает на вытяжку, второй на приток. Соответственно к каждому из них подводятся воздуховоды с разным назначением.

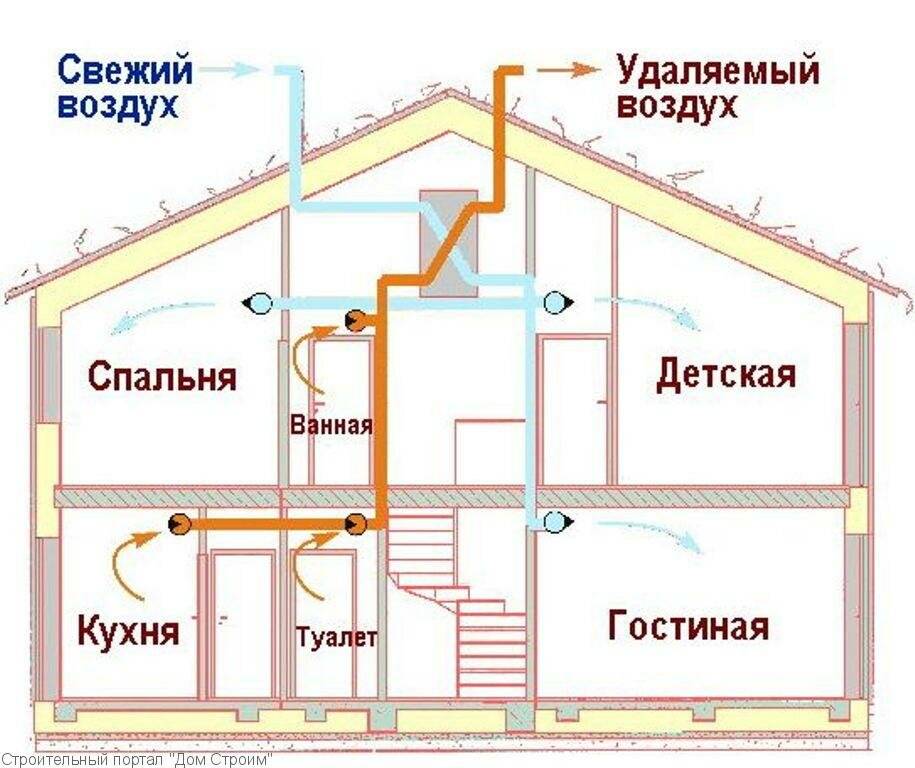

Это схема принудительной вентиляции с рекуперацией. Здесь четко видно, как происходит обмен тепловой энергией между отводимым воздухом и приточным. Проходя между перегородками внутри рекуператора, воздушные потоки обмениваются теплом. Так холодный наружный воздух становится теплым. На схеме видно, что в состав блока входит калорифер. Он стоит на воздуховоде приточного воздуха, который уже входит в помещения. Это и понятно, потому что нагреву подлежит именно он.

Это интересно: Что такое фанкойл: конструкция и монтаж вентиляторного доводчика

Нужна ли в каркасном доме

По строительным нормам и правилам в каждом доме должна быть вентиляция. Также обустройство вентиляционной системы может понадобиться в следующих случаях:

  • Дом с большой площадью;
  • Наличие во многих комнатах окон без створок;
  • Повышенная влажность – на стенах и в углах растёт плесень.

Она может быть как естественной, так и принудительной. В первом случае проветривание происходит за счёт окон, форточек, дверей, приточных каналов и тому подобного, а принудительная вентиляция – это система с вытяжкой и вентиляторами.

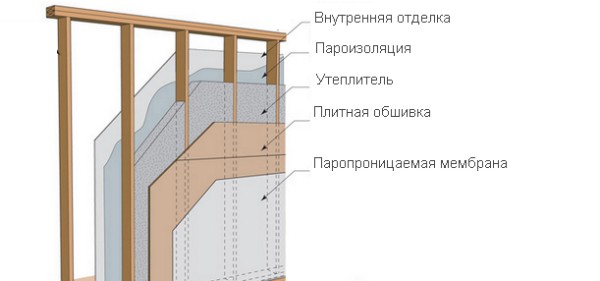

Схема стены в каркасном доме

В любом случае каркасный дом должен «дышать», но не через стены. Так как если пар будет проходить в стены, то влажность начнёт скапливаться внутри них, образуя конденсат. В зимнее время вода в пироге утепления замерзнет, разрушив тем самым волокна теплоизоляции.

После того как она растает, они уже не восстановятся. Из-за этого срок эксплуатации каркасного дома значительно сокращается, так как вся конструкция постепенно разрушается.

Для того чтобы в стены не проходил пар, изнутри их закрывают пароизоляцией, а снаружи ветрозащитной мембраной. Всё обустраивается таким образом, чтобы влага из стен могла выйти наружу, и наоборот, не попасть внутрь.

https://youtube.com/watch?v=2klYZQNVR0M%3F

Основные виды

Есть несколько основных видов систем воздухообмена. Каждый из них применяется при определенных условиях эксплуатации дома, а также при наборе условий и особенностей конструкции.

Естественный воздухообмен

Естественный тип считается наиболее простым и используется в небольших каркасных домах.

В небольших домах допускается применение естественной вентиляции Источник electro-klimat.by

Чаще всего эти дома имеют сезонное использование. Особенности естественного типа воздухообмена:

  • вытяжка находится на кухне и в помещениях с ванной и санузлами;
  • в стены остальных помещений врезаны приточные каналы;
  • для притока воздуха применяются трубы, в основном из пластика или асбоцемента. Металлические трубы используются редко.

Основной способ использования естественного вида устройства – через приточный канал воздух поступает в помещение, а затем через коридоры доходит до мест с вытяжкой. Сами каналы нужны по причине герметичности каркасной конструкции. При более простом варианте просто открываются окна, и воздух идет дальше по помещениям с выходом через систему вентиляции.

Клапан приточного типа является небольшим устройством, через которое и поступает воздух с улицы. Среди моделей клапанов встречаются такие, которые оборудованы и специальными глушителями шума, а также фильтрацией. Уличный вход клапана обязательно закрыт решеткой с небольшими ячейками. Со стороны выхода воздуха в помещении устанавливается специальный заслон, с помощью которого идет регулировка воздуха.

Клапан с возможностью регулирования входа/выхода воздуха Источник poradu24.com

Стандартным размером отверстия в стене является сечение в 5-13 сантиметров. В приточные каналы первоначально вставляются пластиковые трубы с шумо и термоизоляцией.

Естественный воздухообмен полноценно работает только в холодное время года, так как основана на разнице температурного режима и давления в помещении и вокруг дома. При теплой погоде требуется устанавливать вентиляторы дополнительного характера. Это позволяет сделать воздухообмен полноценным. К каждому вентилятору в специальных помещениях, в том числе на кухне должен быть подключен датчик влажности. Это помогает обеспечивать климатический контроль в полноценном режиме в любое время года.

Вентиляция каркасного дома предусматривается заранее, так как это помогает избегать проблем при ее установке и обустройстве.

Каркасный дом: технические особенности вентиляции

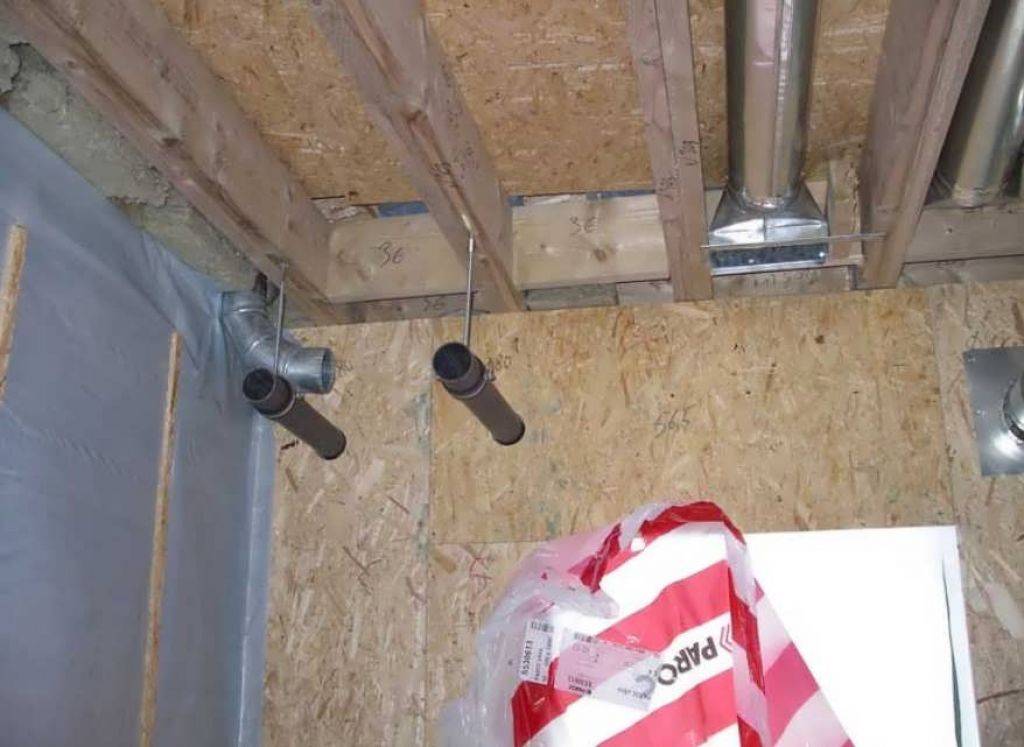

Обычно каналы вентиляции делают в запотолочном пространстве, но устройство каркасного дома позволяет спрятать трубы непосредственно в каркас стен и перекрытий.

Так как вентиляция здесь является неотъемлемой частью конструкции, она должна быть внесена в проект. Заранее могут быть спланированы отверстия.

Вот несколько рекомендаций для подбора их расположения:

  1. Приточные и вытяжные отверстия должны быть как можно дальше друг от друга (на противоположных стенах).
  2. В санузлах и кухнях не нужно делать входных отверстий, лучше только вытяжные.
  3. Если в целях экономии решено делать приточные клапана на естественной тяге, их можно расположить за радиаторами отопления, тогда будет происходить небольшой подогрев поступающего воздуха.
  4. Не стоит в одной комнате делать несколько отверстий одного назначения. Наличие нескольких входов не целесообразно с экономической точки зрения, да и может нарушаться правильное движения потоков по помещению.

Встраивая каналы в каркас, можно использовать асбестоцемент или пластик, диаметром не более 10 см. Металлические трубы не применяют – в стенах они могут промерзать.

Заключение
