Коптильня своими руками

Труба

Основой для такой коптильни станет металлическая труба с диаметром от 30 см и длиной от 50 см. В этом случае коптильню можно сделать как с вертикальной, так и с горизонтальной ориентацией.

Горизонтальная коптильня

Для изготовления горизонтальной коптильни из трубы понадобятся такие материалы и инструменты:

• Труба с указанными выше параметрами. Материал, из которого она изготовлена, должен быть достаточно толстым – в таком случае коптильня прослужит долго.
• Лист нержавеющей стали.
• Металлические уголки. Их суммарная длина должна быть равна четырем длинам коптильни.
• Металлическая решетка.
• Поддон для сбора вытапливающегося жира.
• Болгарка.
• Отрезной диск для работы по металлу.
• Сварочный инвертор.
• Линейка.
• Мел для разметки.

Длина коптильни должна рассчитываться, исходя из параметров топки, на которую будет установлена коптильня. В качестве топки может выступать мангал, установка из кирпичей.

Коптильня может быть без топки, но в этом случае ко дну камеры нужно приварить ножки. Огонь можно разводить прямо под корпусом коптильни.

Сборка коптильни выглядит таким образом:

1. Вначале из листа металла вырезают 2 круга. Их диаметр равен сечению корпуса. Один круг приваривают ко дну трубы наглухо. Второй круг будет выполнять функцию дверцы, поэтому его нужно посадить на петлю и приварить к корпусу. К дверце приварить крючок для закрывания и ручку.
2. Приварить уголки внутри корпуса, они должны располагаться немного ниже центра. Длина уголков с каждой стороны должна быть на 3-4 см короче длины изделия. Функция уголков – направляющие для решетки. Если предусмотрена установка поддона, то нужно приварить уголки и для него.
3. Внизу приварить уголки для устойчивости конструкции. Они должны быть приварены на 1 см ниже уровня наиболее выступающего участка.
4. Сварить между собой решетку и поддон.

На дно коптильни кладут щепки, рыбу раскладывают на решетке. Коптильню устанавливают на топку, в ней разводят огонь.

Вертикальный вариант

При вертикальной ориентации эта коптильня может быть только стационарной.

Для изготовления нужны:

• труба, высота может быть любой, диаметр от 40 см;
• ручка для крышки;
• металлические уголки;
• решетки металлические;
• металлическая лента с шириной от 5 см;
• арматура;
• дымоход металлический с диаметром 10 см;
• листовой металл.

Собирать коптильню из трубы вертикальной ориентации нужно так:

1. Один край трубы заварить кругом, вырезанным из листа металла. Круг должен быть достаточно толстым, чтобы не прогорело дно.
2. Вырезать круг, диаметр которого будет превышать диаметр корпуса на 2-5 мм. По окружности наварить ленту – этот круг будет выполнять функцию крышки коптильни.
3. Вырезать на крышке отверстие для дымохода, длина которого будет составлять 15-20 см.
4. В отверстие вварить дымоход.
5. Приварить к крышке ручку.
6. Металлические решетки скрепить при помощи арматуры. Ее нужно согнуть в форме буквы П и приварить по глубине коптильни к решеткам с двух сторон. Другую часть арматуры приварить перекрестно. Расстояние между решетками должно составлять 20 см. Образованную конструкцию поместить внутрь корпуса.
7. Ко дну приварить ножки. Их высота должна составить 20-30 см.

Костер нужно разводить под днищем корпуса.

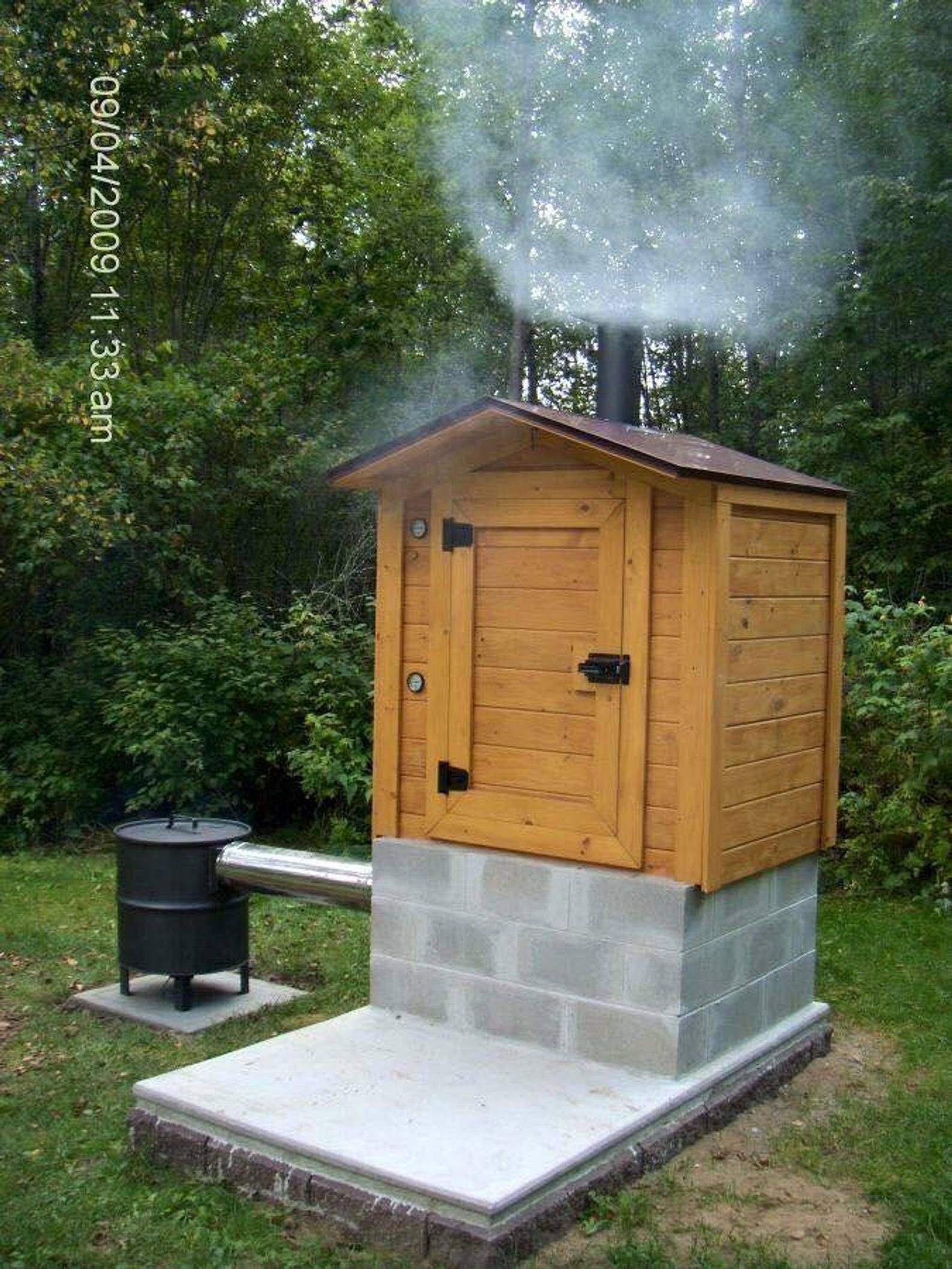

Что собой представляет деревянная коптильня

Как правило, делаются коптильни в виде небольшого домика, который имеет остроконечную крышу. Топка в этом случае будет находиться в нижней части аппарата или на некотором расстоянии от него.

В таком случае две части конструкции будут соединяться между собой с помощью специальной трубы.

Преимущества и недостатки данной коптилки

• Материал имеет невысокую стоимость.
• Дерево очень просто обрабатывать. Изготовить коптильню можно любого размера и формы. Дополнительно также можно сделать специальную декоративную отделку.
• В том случае, если во время эксплуатации конструкция будет повреждена, все необходимые элементы можно будет легко заменить.
• Коптильню можно дополнительно утеплить с помощью материалов, которые при нагревании не будут выделять никаких вредных веществ.
• Коптильня из дерева получается экологически чистой и достаточно эргономичной.

В то же время не стоит забывать и о некоторых недостатках.

• Есть достаточно большой риск возгорания материала.
• Коптильни из дерева очень чутко реагируют на перепад температуры или влажности. Чтобы устранить этот недостаток, устройство снаружи обрабатывается и утепляется.

Подготовка дров

От состава щепы во многом зависит вкус и запах конечного продукта. Разнообразное готовое сырье для копчения продается в магазинах, но приготовить дрова можно самостоятельно.

Если в саду проводятся работы по формированию крон и обрезке плодовых деревьев, не нужно спешить выбрасывать ветки и сучья. После хорошей просушки их измельчают и используют по назначению. Особенно аппетитный аромат приобретают копчености от стружек яблони.

Щепа должна быть сухой и чистой

Виноградную лозу для копчения и приготовления шашлыка часто применяют на Кавказе. Дым от тлеющей лозы придает деликатесу нежный фруктовый вкус и золотистый цвет. На дачных и приусадебных участках более северной зоны эта теплолюбивая культура тоже довольно распространена. При ежегодной обрезке остается много ненужных веток, которые можно высушить, измельчить и использовать в смеси с древесными опилками.

Для придания пряных ноток в щепу добавляют веточки можжевельника, рябины, акации. Они не только обогащают продукт ярким ароматом, но и дополнительно оказывают бактерицидное действие.

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Схема простой коптильни

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

• В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
• В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Компоненты кирпичной коптильни

Электрокоптилка

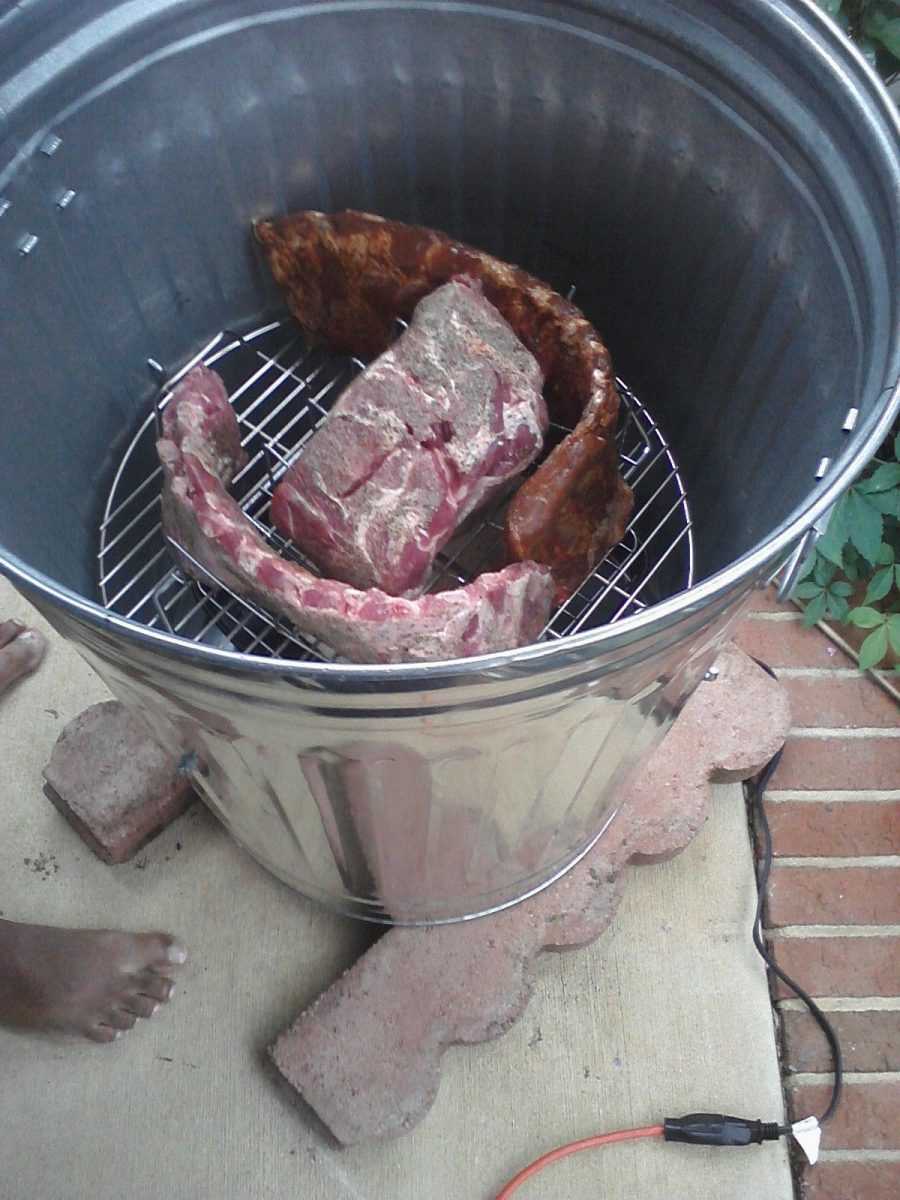

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

Схема электрокоптилки

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2?, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

Составляющие бытовой коптильни

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

• крышка на 10 мм больше и имеет загнутые края;
• к верхней части корпуса приварен уголок 15х15мм;
• в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Коптильня горячего копчения

Коптильня полугорячего копчения

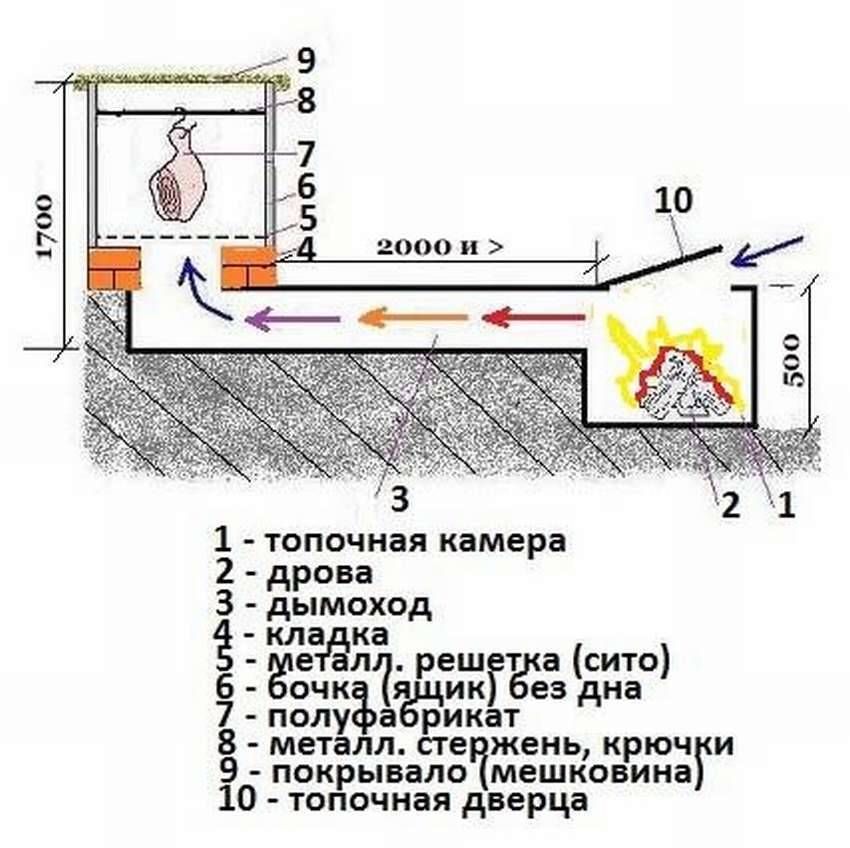

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.

Коптильня для полугорячего копчения

Особенности мангалов с коптильней

Совмещенные конструкции расширяют список способов приготовления мяса, рыбы, овощей. На мангале с коптильней жарят, запекают, коптят. При этом можно одновременно готовить несколько блюд. Чтобы у продуктов был аромат костра, их помещают в камеру, через которую проходит дым. Перед созданием проекта определяют, каким способом будут коптиться продукты - горячим или холодным. Первый вариант проще по конструкции, более компактен, тратится меньше материалов. При выборе второго способа следует учитывать, что процесс холодного копчения длится долго. Горячим же методом мясо доводится до готовности за время немногим большим, чем при обычной готовке.

Старый холодильник

Старый холодильник может стать отличным материалом для изготовления коптильни. Благодаря габаритам холодильника на выходе можно получать большое количество копченостей. Такой агрегат можно использовать для установки в помещении.

Коптильню для горячего копчения из старого холодильника можно изготовить таким образом:

1. Из внутренней части холодильника убрать весь облицовочный пластик. Магнитное уплотнение между дверцей и корпусом оставить.
2. Вымыть и тщательно высушить решетки из холодильника, установить обратно. Они не должны быть расположены слишком близко друг к другу.
3. На дверцу прикрепить крючок для закрывания.
4. Если в корпусе есть отверстия, их необходимо оклеить скотчем для герметичности.
5. В верхней части корпуса холодильника вырезать отверстие. Оно предназначено для установки вытяжного вентилятора, а также закрепления трубы, которая будет выводить дым наружу.
6. Установить вентилятор в это отверстие. Подсоединить трубу и вывести ее на улицу.
7. На нижней полке установить поддон для сбора жира.
8. На дно поставить электрическую печь. Для ее шнура для подсоединения к электрической печи нужно заранее сделать отверстие в корпусе.
9. В качестве дымогенератора установить на печку толстостенную емкость, наполненную древесной щепой.

Виды конструкций

В зависимости от вместимости и частоты использования мангал-коптильни делают:

1. Мобильными для выездов за город. Их делают разборными из металла толщиной 2 мм. Детали переносной конструкции складывают в багажник, по прибытию на место быстро собирают.
2. Условно-стационарными для приготовления пищи на участке. Конструкция из металла толщиной не меньше 2 мм по размерам и весу больше предыдущего варианта, поэтому не годится для выездных пикников. Для удобного перемещения устанавливают на колеса.
3. Стационарный мангал-коптильню если есть необходимость ежедневного использования. В конструкцию включают казан, мойку, столешницу для разделки продуктов. Для строительства берут красный или огнеупорный кирпич, но не силикатный.

Конструкции мангала-коптильни из металла делают сварными или коваными. Первые дешевле, собираются за 3 — 4 часа, но выглядят невзрачно. Для улучшения презентабельности их покрывают жаростойкими красками. Кованые модели с оригинальным дизайном заказывают или собирают из декоративных элементов.

Коптильня своими руками: походная разновидность

Как уже говорилось раньше, оптимальным вариантом является коптилка, обустроенная в почве. Она имеет очень простую конструкцию и позволяет коптить продукты питания без нанесения им вреда. В отличие от многоразовых устройств, выполненных из кирпича или металла, такая коптилка впитывает все канцерогены, содержащиеся в дыму. Организовать такую коптильню в домашних условиях можно, однако такое решение не всегда является целесообразным.

Для любителей домашних копченостей мини-коптильня будет идеальным приспособлением

Таким образом, эта природная коптильня является чуть ли не самым лучшим вариантом для приготовления изысканных по вкусу копченых блюд. Но подобная коптилка имеет один большой минус: она не подходит для многоразового применения. Ею пользуются охотники, рыбаки и туристы в походах (отсюда и название).

Как самому сделать коптильню походного типа? Процесс ее обустройства довольно прост. В первую очередь потребуется отыскать подходящий участок местности. Это должен быть склон небольших размеров. Внизу склона раскапывается небольшой участок под топку, а вверху выполняется канавка необходимого размера. Оба отверстия соединяются каналом, выполненным в почве.

Поверх такой канавки размещается коптилка. Она может иметь разное устройство, но, как правило, это металлический короб, который удобно транспортировать с места на место.

Виды коптилен горячего копчения

Для копчения горячим способом существуют следующие виды коптилен:

• из нержавейки;
• из холодильника;
• из ведра;
• из кирпича;
• из бочки;
• с гидрозатвором;
• из газового баллона;
• мангал с коптильней.

Из нержавейки

Для ее изготовления используют листы из нержавеющей стали. Их сваривают в виде чемодана. Внутри приваривают два – три уголка с каждой стороны для укладки на них решеток. Снизу такой чемодан остается открытым, а сверху нужно сделать крышку, которая закроет устройство герметически. На решетки укладывается мясо или рыба, коптильня закрывается крышкой и ставится на огонь.

Коптильня из нержавеющей стали

Из холодильника

У кого на участке есть старый холодильник. Может сделать из него коптилку для горячего копчения. Для этого убираются все внутренности и приваривается три пары уголков – две сверху и одну снизу. Две верхние нужны для укладки на них решеток, а нижняя – для глубоко поддона, в который будет собираться жир в процессе работы. В верхней части холодильника необходимо проделать небольшое отверстие для выхода дыма. Внизу холодильника нужно установить электрическую плиту, а сверху нее поддон с опилками. Включив плиту, опилки начнут тлеть и выделять много дыма, который превратить сырой продукт в копченый. Для того. Чтобы закоптить мясо в таком устройстве, достаточно 2 часов.

Коптильня сделанная из холодильника

Из ведра

Коптильня для горячего копчения – самый простой тип приспособления для копчения продуктов. Устройство ее очень простое – берется ведро из нержавеющей стали, на его дно укладываются опилки или стружки слоем 2-3 см. В средней и в верхней части ведра укладывают решетки с сырым продуктом. Сверху ведро закрывается крышкой и ставиться на огонь. Коптить в ведре достаточно 15 минут, а потом можно пробовать готовую продукцию, но сначала конструкцию необходимо охладить во избежания ожогов.

Коптильня из ведра

Из кирпича

Коптильня горячего копчения из кирпича относится к коптильням стационарным. Возводиться она в любом месте вашего участка. Основное требование для изготовления коптильни горячего копчения своими руками — рассчитать длину рукава для поступления дыма в средину конструкции. Для разжигания такой коптильни можно приспособить печку-буржуйку.

Коптильня из кирпича

Из бочки

Коптильня горячего копчения – самый простой вид агрегатов для копчения рыбы и мяса. Из бочки следует удалить дно и верхнюю часть, установить на двух уровнях решетку и внизу поддон для жира. Бочку необходимо ставят непосредственно на огонь можно коптить горячим способом.

Коптильня из металлической бочки

С гидрозатвором

Коптильню с гидрозатвором можно приобрести в магазине или изготовить из подручных материалов своими руками. С помощью такой установки коптить продукты можно даже на собственной кухне: гидрозатвор наполняется водой, которая препятствует выходу дыма в помещение. Размеры такого устройства, как правило, не очень большие.

Из газового баллона

Коптильня горячего копчения своими руками из газового баллона требует немного сноровки и соблюдения правил безопасности при работе с газовыми устройствами.

Коптильня из газового баллона

Предварительные работы:

• выпуск газа;
• удаление газолина;
• наполнение водой для промывки;
• удаление вентиля

исполняются вне дома (на любом пустыре). Убедившись в полном отсутствии газа внутри баллона, его можно привести домой и продолжить устройство агрегата. Первым делом вырезается дверь и к ней привариваются петли. Затем следует убрать половину днища и соединить его трубой с топкой. К верней части (где располагался вентиль) приваривается труба для выхода дыма. Внутри баллона ставится решетка для укладки на нее сырых продуктов.

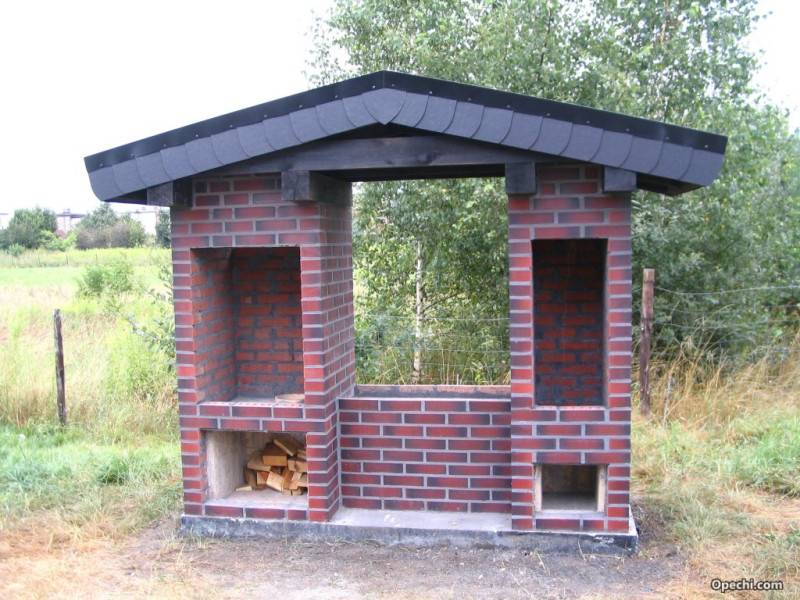

Мангал с коптильней

Это вид коптильни можно отнести к стационарным, если строить из кирпича. Для этого следует тщательно изучить чертеж и строить, придерживаясь все главных параметров. А можно к имеющемуся в доме железному мангалу пристроить бочку, сделать в ней дверь и установить две-три решетки для сырых продуктов. Размеры бочки зависят полностью от размеров мангала. В таком мангале можно одновременно коптить и готовить что-нибудь вкусненькое.

Особенности и разновидности копчения

Коптильни для использования в городской квартире уже давно выпускает отечественная промышленность в нескольких вариациях — каждая отдельная модель имеет свои особенности, поэтому при покупке внимательно изучайте прилагаемую инструкцию. Все коптильни специалисты разделяют на две основные группы.

1. Горячее копчение — изделия отличаются небольшими габаритами, заложенные внутрь продукты приготавливаются быстрее, так как на них оказывается воздействие не только дыма, но и температуры от 60 до 140 °С. Срок хранения такой продукции не превышает 5 суток, но из опыта они уничтожаются семейством в течение трех дней. Опытные специалисты не советуют брать для небольшой семьи объемную коптильню.
2. Холодное копчение — здесь температура намного ниже, опытные коптильщики советуют не поднимать ее выше 40 °С, пусть времени понадобится намного больше (иногда до 3 суток), но и хранить деликатесы можно намного дольше, чем изготовленные по первому варианту. Размеры коптильни существенно больше, потому что продукты должны находиться гораздо дальше от тлеющих веток и щепы. Зато закладывать продуктов можно больше, на весь объем изделия.

Начинающим коптильщикам пригодятся некоторые советы и тонкости работы с коптильными изделиями. Мясо рыбы по своей структуре гораздо нежнее, поэтому перед копчением каждую тушку надо перевязать суровым шпагатом, чтобы она не распалась внутри коптильни. Опытные пользователи применяют специальную сеточку, которая идеально предохраняет деликатес от распадения на отдельные части.
