Дренажная система SoftRock, ее особенности и метод установки: Инструкция

Как выбрать щебень для оборудования дренажа

К щебню для дренажных систем предъявляются особые требования. Материал должен хорошо фильтровать воду, задерживать частицы грунта и мусора. Чтобы сооружения прослужили долго, следует выбирать прочный щебень с высокой морозостойкостью. В слой дренажа постоянно попадают агрессивные вещества. Поэтому берите материал, максимально устойчивый к внешней среде. Он должен хорошо пропускать воду, не размываться и не разрушаться.

Также необходимо смотреть на размеры и форму частиц. Далеко не все фракции годятся для дренажа.

При выборе щебня в первую очередь обращают внимание на:

• Вид породы
• Фракцию

Подробнее об этих пунктах – в продолжении текста.

Вид

Для оборудования дренажа лучше всего брать щебень:

• Гранитный
• Диоритовый
• Габбро
• Серпентинитовый
• Мраморный
• Амфиболитовый
• Известняковый

Прочный камень из магматических или метаморфических пород выдерживает перепады температур, воздействие агрессивных факторов внешней среды, а также высокие статические нагрузки. Исключением в этом списке будет известняк. Это осадочная порода, и характеристики у нее ниже. Поэтому если вы захотите использовать известняковый щебень, то перед покупкой обязательно уточните возможность его применения для дренажа.

Фракция

Размер зерен – важная характеристика, которая влияет на качество и функциональность дренажного слоя. Камни должны быть подобраны такого размера, чтобы их не смывало вместе со стоками. Кроме этого, они должны задержать твердые частицы.

Обычно для дренажа берут следующие фракции:

• 5-10
• 5-20
• 5-25
• 20-40
• 20-70
• 40-70

Эти данные о породе и фракциях – достаточно обобщенные. Они могут дать лишь общее представление. Для конкретных же работ нужно брать щебень определенных видов и размеров. Поэтому перед тем, как мы ответим на вопрос, какой именно материал стоит приобрести , разберемся в видах дренажных систем.

Преимущества системы «Sofrock»

«Софтрок» в сравнении с традиционным дренажом с использованием щебня имеет массу преимуществ.

• Недорогой и быстрый монтаж. Блоки очень гибкие и имеют небольшой вес, что значительно упрощает их монтаж в подготовленную траншею. Требуется оборудовать место стека воды, желательно сверху дренаж засыпать песком, особенно на глинистой почве. Для транспортировки и монтажа не требуется использование дорогой спецтехники.
• Высокая эффективность водоотвода. Вода на участке на застаивается. Геосинтетический наполнитель обеспечивает ее быстрый и эффективный сбор в систему. «Sofrock» может выдержать вес земли высотой 2,5 м и вес автомобилей до 25 т. Систем прослужит больше ста лет, не боится перепадов температур, не замерзает, адаптируется к любым климатическим условиям, очень надежна, может использоваться повторно, не заиливается и не засоряется.

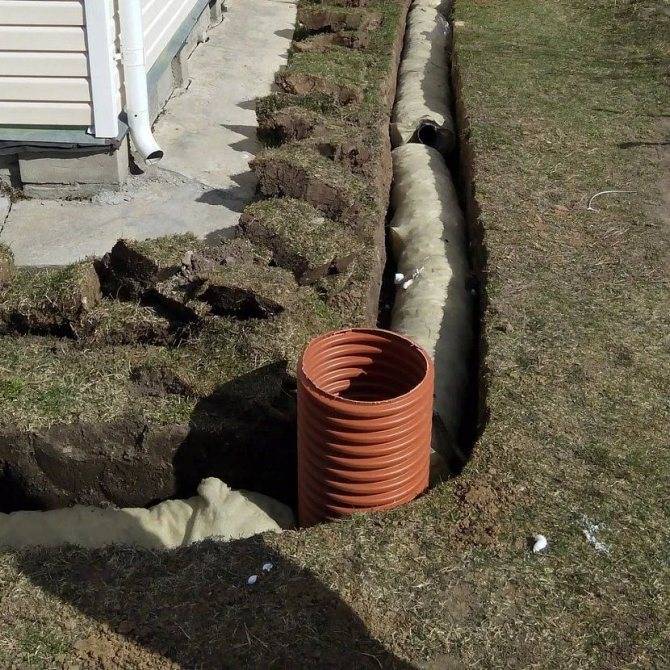

Дренажные канавы осталось только засыпать землей и накрыть дерном Источник udachnyi.ru

Сохранность участка и построек. После проведения монтажа на участке не остается грязи, мусора от строительных материалов или следов от тяжелой спецтехники, сохраняется общий ландшафт и газон.

Приобрести «Софтрок» намного выгоднее, чем покупка любых аналогов. Дренажная труба с пенополистиролом укладывается очень быстро. Не требуются дополнительные расходы на использование спецтехники для доставки и монтажа системы и дополнительных материалов. В качестве наполнителя может использоваться недорогой, но недолговечный и низкокачественный пенопласт или надежный и долговечный полистирол.

Даже если возникнет какая-либо непредвиденная случайность, систему можно прочистить через смотровые колодцы Источник tunwma.com

Из чего состоит дренажная система Софтрок

Любой дренаж представляет собой зону пониженного гидростатического давления. Или проще говоря, пустоты, куда устремляется вода из прилегающего грунта. Чтобы создать пустоты, традиционно используется крупный щебень в обойме из геотекстиля. Внутри него проходит труба с перфорацией, которая собирает и отводит воду по уклону.

Любой дренаж представляет собой зону пониженного гидростатического давления. Или проще говоря, пустоты, куда устремляется вода из прилегающего грунта. Чтобы создать пустоты, традиционно используется крупный щебень в обойме из геотекстиля. Внутри него проходит труба с перфорацией, которая собирает и отводит воду по уклону.

Дренажная система Софтрок работает по аналогичному принципу. Только вместо щебня используют рифленые гранулы полистирола в обойме из геотекстиля. Отсюда и название «Softrock», что переводится с английского как «мягкий камень». Заполнитель расположен вокруг треметрового куска обычной перфорированной дренажной трубы ДГТ. Части системы соединяются между собой при помощи фасонных изделий из ПВХ или специальных пластиковых фитингов для дренажных труб.

Монтаж дренажной системы

Чтобы снизить риск подтопления грунтовыми, дождевыми или паводковыми водами, нужно знать, как правильно на своем участке уложить дренажную трубу. Для этого потребуются материалы:

• щебень, гравий, песок для подушки;
• геотекстиль для фильтрации стоков;
• фитинги для сборки системы;
• лопаты, тачки и другой инвентарь для производства работ.

Технология самостоятельной укладки дренажной трубы включает:

• Подготовку каналов. В период с наименьшим количеством осадков размечают трассу, применяя колышки и шнуры. Выкапывают траншеи нужной глубины ручным инструментом или с помощью строительных машин. Соблюдают уклон в сторону водосборника не менее 2 см на 1 м. Стенки должны быть вертикальными. К ним впоследствии крепится геотекстиль.
• Устройство уширений пол коллекторы в местах, соответствующих проекту. Их диаметр должен превышать размер канала на 20-30 см.
• Подсыпку дна траншеи песком слоем 15-20 см.
• Укладку геотекстиля и закрепление полотнищ на стенках котлована.

Монтаж трубы с укладкой геотекстиля

• Засыпку трассы щебнем толщиной 30 см. По оси устраивают углубление.
• Монтаж дренажной трубы. Стыкуют хомутами, муфтами, отводами, тройниками, крестовинами. Можно использовать канализационные фитинги соответствующего диаметра.
• Контроль отклонения дренирующей трубы с помощью натянутого шнура и строительного уровня.
• Обсыпку водовода щебнем.
• Укладку полотнищ геотекстиля внахлест поверх засыпки.
• Установку ревизионных колодцев делают в уширения, подключение к системе –муфтами, переходниками.
• Засыпку полости между коллектором и стенкой траншеи щебнем, керамзитом, пенопластом. Это убережет ревизию от промерзания.

Дренажную трубу выводят в сточную канаву, водоем, колодец. Траншею нужно засыпать песком или закопать. Если изделия уже содержат оболочку из фильтрационного материала, их укладывают на щебеночную подушку без геотекстильной подложки. Полипропиленовые профили соединяют сваркой, для ПВХ можно использовать клей.

Применение

Система SoftRock не так давно появилась на российском рынке, но уже сумела завоевать любовь покупателей и строительных компаний. Покупатели отмечают, что использовали дренажную систему на дачных участках, газонах, полях для гольфа и прочих объектах.

Рассмотрим основные сферы использования.

• Дренаж фундамента. Здесь основной функцией системы является предотвращение возможного попадания воды, будь то осадки, растаявший снег или высокие грунтовые воды под постройку. Обычно она располагается на глубине сорок пять сантиметров и проходит по всему наружному периметру основания. Такие системы беструбные, они соединяются с основной конструкцией, которая оснащена внутренней трубой и ведет к месту слива воды.
• Дренаж септика. SoftRoks может выполнять функцию отвода жидкости от септика. Глубина залегания трубы в таком случае не должна превышать двух метров.

• Дренаж подвала. Погреб – это головная боль многих дачников и жителей частного сектора. Зачастую при таянии снега весной многие из них оказываются затоплены. Проложив дренажную систему до точки сброса, можно избежать таких неприятностей. Специалисты рекомендуют прокладывать такую систему с шириной траншеи порядка тридцати сантиметров.
• Дренаж стока крыши. При обильных осадках вода, стекающая с крыши, может подтапливать фундамент дома. Чтобы этого не случилось, рекомендуется пользоваться дренажной системой. Вывод воды может производиться на поверхности или под землей.

Инструкция по монтажу перфорированных труб

Прежде чем приступить непосредственно к монтажу, необходимо выполнить расчеты и выбрать подходящий материал. Для проектных работ понадобится планировка участка и специальные данные, которые лучше всего запросить в местном отделении земельных ресурсов:

• посезонный уровень грунтовых вод;
• характеристики почвы и структура грунта;
• объем влаги, выпадающей в виде атмосферных осадков и паводковых вод.

Используя эти данные, специалисты проведут нужные расчеты и определят необходимую глубину траншей и диаметр труб.

Самым доступным решением для обустройства системы являются детали из пластмассы. Предельно простое устройство дренажной трубы предполагает наличие двух слоев из поливинилхлорида или полиэтилена, что позволяет им служить минимум 50 лет на достаточно значительной глубине.

Кроме того, двуслойная конструкция способствует самоочистке, предотвращая появление засоров. В качестве профилактики засорения отверстий на корпусе труб частицами грунта и мелким мусором перед укладкой их оборачивают полотном из кокосового волокна или геотекстилем.

Порядок выполнения работ следующий:

1. Монтаж дренажной системы начинается с разметки территории, которая проводится согласно составленной заранее схемы. По намеченным линиям копаются траншеи, глубина которых определена предварительным расчетом. Для определения ширины сооружения к внешнему диаметру подготовленных деталей прибавляют 40 см. Проводя работы нужно помнить про необходимый уклон дренажной трубы, который обычно составляет минимум 3°.
2. На дне подготовленной траншеи монтируют щебнево-песчаную подушку. Для этого сначала засыпают слой песка толщиной 10 см. Материал хорошо уплотняется. Затем поверх него выкладывается слой щебня шириной 20 см.
3. На подготовленное основание укладываются обернутые геотекстилем трубы. Отрезать деталь необходимой длины можно обычным монтажным ножом. Для соединения элементов применяют специальные муфты. В целях предотвращения промерзания системы рекомендуется укладывать дренажные трубы глубже уровня промерзания грунта.
4. После укладки труб еще раз проверяется их уклон. Для этого можно воспользоваться обычным шнуром, натянутым вдоль трубопровода.
5. В местах поворотов траншей и на участках, где угол уклона изменяется, обязательно обустраиваются специальные смотровые колодцы. Их оснащают крышками, чтобы предотвратить замусоривание конструкции. Эти сооружения необходимы для контроля и периодической чистки дренажной системы.
6. На последнем этапе проводят обратную засыпку, то есть все действия выполняются в обратном порядке. Поверх трубы насыпается слой щебня, следом – песок, и последним слоем грунт, который был вынут при копке траншеи. Сверху можно уложить дерн.

Вывод системы осуществляется в открытый водоем или дождевую канализацию. В любом случае на окончание выводной трубы монтируют обратный клапан. В случае невозможности организации такого вывода обустраивается так называемый сборный колодец. По мере заполнения из него необходимо откачивать воду.

Перфорированные дренажные трубы укладываются на песчано-щебнистую подушку.

При монтаже нужно стараться избегать распространенных ошибок, которые приводят к нарушению функциональности дренажа. К ним относятся:

• Недостаточная глубина траншей, которая может привести к нарушению водного баланса участка.
• Использование не подходящих по типу труб, что приводит к быстрому выходу системы из строя.
• Неверный угол наклона дренажа, который нарушает функционирование конструкции и может привести к серьезным проблемам с водным режимом на участке.

Практика показывает, что укладка дренажных труб своими руками – вполне выполнимое мероприятие. Единственное, что обязательно нужно доверить специалистам, это расчет системы и составление схемы укладки труб. Все остальное – достаточно простая работа

Что такое геотекстиль

Геоткань — это полотно из полимерных нитей, сплетенное на ткацких станках, либо изготовленное нетканым способом (иглопробивание, термо- или гидроскрепление). Изготавливается из одной длинной нити (мононити), либо из связывается между собой из обрезков по 5-10 см (т.н штапель).

Производится материал из разнообразного сырья, натурального и синтетического. Это хлопок, шерсть, лен, вискоза, полиамид, полипропилен, полиэфир. Используются и текстильные отходы. Смесовый, или многокомпонентный текстиль — самый дешевый и наименее эффективный по защитным свойствам.

Виды геотекстиля

Геотекстиль применяется в быту для изготовления технических полотенец и салфеток, в промышленности для производства утеплителей, в мебельном производстве для изготовления наполнителей.

В зависимости от исходного сырья и способа его производства образуется разные виды материала, которые отличаются свойствами и областью применения:

• Гидроскрепленный. Материал высоко ценится, используется в качестве защитного материала при возведении фундаментов, прокладке дорог и взлетных полос.
• Термоскрепленный. Область применения – одноразовый медицинский текстиль, упаковочный материал.
• Иглопробивной. Это укрывной материал для сельского хозяйства, из него изготавливают и фильтры для дренажных сооружений.

Рекомендуем ознакомиться: Особенности клипс для крепления ПВХ труб и правила установки зажимов

Свойства геоткани при использовании в дренажных системах

Для дренажных сооружений используется материал с водоотталкивающими свойствами плотностью 100-300, изготовленный из мононити. Применяется в двух вариантах: как фильтр между слоями подсыпки и для обертывания дренажных труб.

Геоткань устойчива к окислению, грибкам и агрессивному воздействию среды, а также прочна, эластична, легка и компактна.

Благодаря этим характеристикам геотекстиль, который используется в качестве дополнительной защиты для дренажных труб обладает следующими свойствами:

• является надежной защитой от попадания частиц грунта внутрь дренажных труб (дрен);
• обеспечивает равномерное распределение нагрузки от насыпных материалов на трубы;
• пропускает воду в одном направлении;
• предупреждает вымывание грунта в области расположения дренажных каналов, что предотвращает проседание всей конструкции;
• препятствует эрозии грунта и прорастанию растительности;
• укрепляет саму дренажную конструкцию;
• при этом трубы легко монтировать и перевозить.

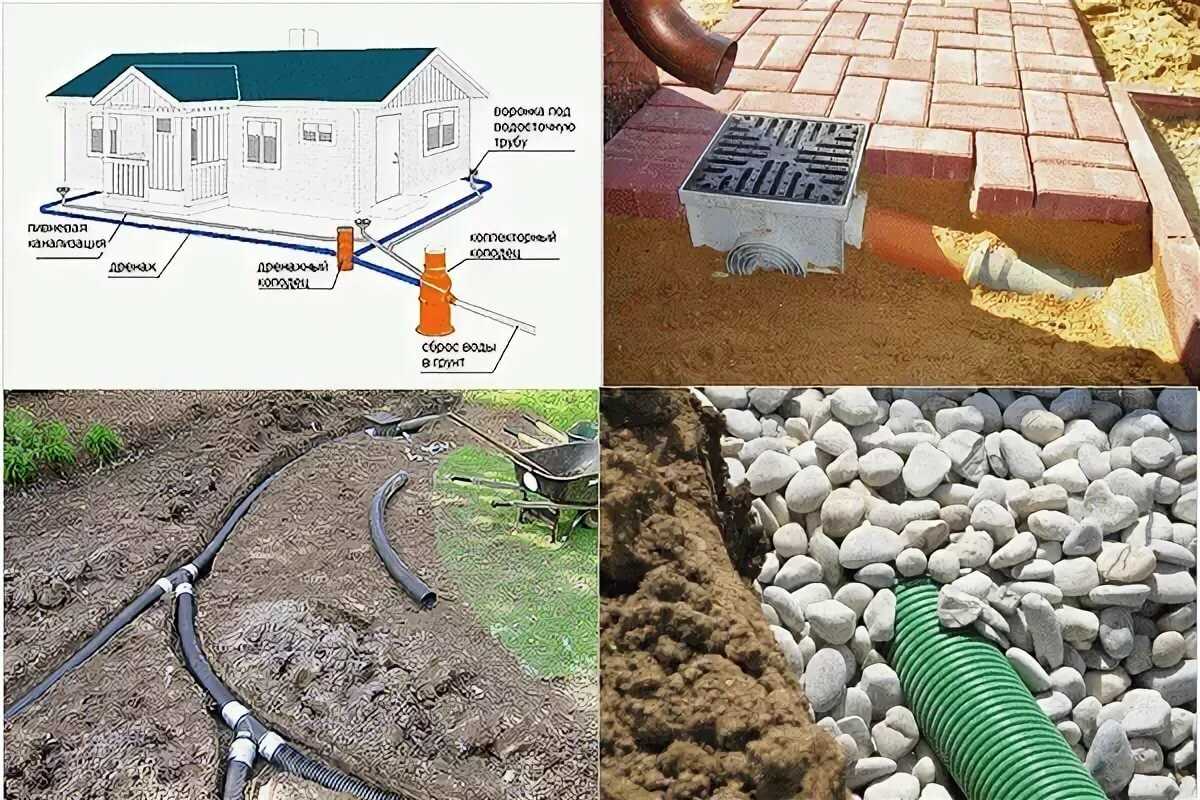

Проектирование и сооружение поверхностного дренажа

Системы поверхностного дренирования могут быть двух видов: линейными и точечными. Вторые предназначаются для отвода воды с небольших обособленных участков на территории. Специальные водозаборники точечного дренажа размещают в местах скопления воды. Это могут быть участки под водостоками, в нижней части террас, в углублениях рельефа, на въездных участках и т.д. Такая система считается наиболее простой и не требует составления специальной схемы.

Водозаборники точечного дренажа размещаются в местах скопления воды

Более сложным в проектировании и монтаже является линейный дренаж. Он используется для отвода влаги от зданий, защиты от воды дорожек, въездов, предотвращения смыва плодородного слоя почвы на участке и т.п. Конструкция представляет собой специально спроектированную систему неглубоких траншей, проложенных под определенным углом, которая проходит по периметру участка и по местам максимального скопления воды.

Перед началом работ составляется проект дренажа участка, который предполагает наличие магистральной траншеи, для сбора влаги, стекающей в канавы. Заканчиваться она должна в водоприемнике, в роли которого может выступить ливневая канализация или овраг. В процессе проектирования необходимо рассмотреть все места застоя влаги и проложить траншеи от них до магистрального водоотвода.

Необходимо так же правильно рассчитать уклон сооружений, иначе вода не будет стекать по ним. Минимальный уклон дрен в песчаных грунтах должен быть не меньше 0,003, в глинистых – 0,002. Водоприемник обязательно располагается ниже уровня линейного дренажа. Практика показывает, что лучший результат получается при уклоне в пределах от 0,005 до 0,01. Чтобы обустроить поверхностный дренаж участка своими руками, можно использовать два способа:

Открытый. Предполагает наличие открытых траншей, вырытых по схеме дренажа. Стенки сооружений обычно формируются под углом в 30°, что позволяет воде без проблем стекать в канаву. Ширина конструкции составляет 0,5 м и глубина – 0,7 м. Главное достоинство системы – простота в исполнении. Серьезным недостатком считается неэстетичный внешний вид, который портит впечатление от участка. Кроме того ничем не укрепленные стенки траншеи достаточно быстро осыпаются и сооружение приходит в негодность.

Щебневая отсыпка предотвращает разрушение траншеи, но при этом уменьшает ее пропускную способность

Важно: Для решения проблемы осыпающихся стенок дренажной траншеи может применяться щебневая отсыпка. Для этого нижняя часть канавки засыпается щебнем крупной, а верхняя – более мелкой фракции. Сверху сооружение может быть накрыто дерном

Такое устройство дренажа на участке позволяет предотвратить сползание грунта и сохранить траншею, но при этом серьезно уменьшает ее пропускную способность

Сверху сооружение может быть накрыто дерном. Такое устройство дренажа на участке позволяет предотвратить сползание грунта и сохранить траншею, но при этом серьезно уменьшает ее пропускную способность.

Закрытый. Заключается в использовании специальных дренажных лотков, которые укладываются непосредственно в траншеи, а сверху закрываются решетками. Конструкции предохраняют канавки от сползания грунта, решетки не дают мусору попасть внутрь дренажного сооружения. Лотки могут быть бетонными, полимербетонными или пластмассовыми, которые считаются сегодня наиболее популярными за счет своего небольшого веса и исключительной долговечности.

Решетка, закрывающая лоток, может быть выполнена из металла или пластика

Преимущества и недостатки конструкции

Софтрок дренаж отличается следующими преимуществами на рынке:

• импортный производитель, который гарантирует высокое качество продукции;
• возможность самостоятельного монтажа благодаря гибкости и легкости оборудования;
• дренажную систему можно устанавливать вокруг деревьев, зеленых насаждений и растений;
• может устанавливаться круглогодично без использования дополнительной специализированной техники;
• способствует устранению водяных застоев на территории участка;
• улучшение проходимости жидкости на 40%;
• вода просто и быстро проникает внутрь трубопровода благодаря легковпитываемому материалу, из которого изготовлены патрубки, – геосинтетический наполнитель;
• прочность и устойчивость конструкции, это свидетельствует о том, что устройство можно использовать при любой температуре, погодных и климатических условиях, а также при высоком давлении земли (выдерживает даже вес автомобилей, вес которых не больше 25 т);
• чистота участка благодаря своевременной откачке воды с территории (отсутствие грязи, скопления жидкостей, талого снега, щебня);
• во время установочных работ участок останется в целости и сохранности, он даже не будет загрязнен;
• не заиливается, не засоряется, система имеет долгий эксплуатационный срок;
• без проблем переносит холодное время года.

Среди недостатков выделяют только один — данная конструкция имеет недешевую стоимость.

Чтобы не делать дренаж

Устройство дренажной системы — дорогостоящее мероприятие. Если есть возможность обойтись другими мерами, стоит сделать это. К другим мерам относятся следующие мероприятия:

• Устройство ливневой канализации.
• Устройство отмостки (для пучинистых грунтов желательна отмостка утепленная).
• На участках с уклоном устройство нагорной канавы — ров достаточной глубины, которая находится на склоне выше чем дом. Из этой канавы вода отводится ниже участка, в сточную канаву, сбрасывается в овраг, речку, озеро и т.д. Чтобы края канавы не обсыпались, ее можно засадить влаголюбивыми растениями с мощной корневой системой
• Гидроизоляция фундамента. Для устранения капиллярного подсоса влаги поверх готового фундамента укладывают несколько слоев гидроизоляционнго материала, для устранения проблем с сырыми стенами в подвале делают наружную гидроизоляцию фундамента (откапывают на всю глубину и обрабатывают гидроизоляционными материалами). Для большей надежности изнутри стены подвала и/или цокольного этажа обработать проникающей гидроизоляцией типа «Пенетрон».

Если после всех этих мероприятий ситуация вас не устраивает, имеет смысл делать дренажную систему.

Внутренний дренаж

Внутренний водоотвод из нержавеющей стали используется на промышленных предприятиях, на которых должен соблюдаться особый санитарно-гигиенический режим. Например, такая система необходима в пищевой или фармацевтической промышленности.

Все комплектующие характеризуются повышенной стойкостью к окислению, гигиеничностью, простотой санитарной обработки и длительным сроком службы.

Внутренний дренаж включает в себя лотки, трапы и решетки. Лотки используются для сбора сточных вод и отвода их к трапу. Сверху каналы закрываются решетками, обеспечивающими безопасность персонала и защищающими от попадания посторонних предметов внутрь. Трапы выводят стоки непосредственно в канализацию, оборудуются уловителями механических примесей, гидрозатворами и сливными решетками. Все элементы изготавливаются из высококачественной нержавеющей стали.

Такая канализация может быть использована не только при строительстве промышленных зданий, но и при их реконструкции и модернизации.

Перейти на сайт производителя Inoxpark

Область применения

Дренаж Softrock может использоваться для реализации следующих задач:

1. Дренажно-распределительная система может устанавливаться на частных дачах, в частном секторе, территории коттеджей, полях для гольфа, на газонах на территориях возле отелей, ресторанов, санаториев и т. д.
2. Обеспечивает откачивание лишней воды из-под фундамента, благодаря тому, что в основание здания не попадает лишняя влага. Такая конструкция не имеет труб, дренажная система устанавливается вдоль наружной стены фундамента. Отвод жидкости осуществляется в проведенную ассенизационную систему.
3. Осуществление откачки септика. Например, на вашем участке установлен септик Тритон, и вам нужно обеспечить его опорожнение. В таком случае устанавливайте дренажную систему softrock, которая будет состоять из патрубков различной длины со сливными отверстиями. Такую конструкцию можно монтировать на глубине до двух метров.
4. Обеспечение откачивание воды из подвальных помещений благодаря дренажной системе, которая отводит воду к фильтрационному колодцу. Далее жидкость откачивается, например,  посредством дренажного насоса Вихрь.
5. Также можно опустошать от накопившейся жидкости крыши. Для этого устанавливается специальный дренажный водосток, который отводит талую и дождевую воду либо на поверхность, либо под землю.

Особенности дренажной системы «Softrock»

Как выглядит традиционный дренаж? Это целый комплекс материалов. Элементы обычного дренажа следующие:

• геотекстиль;
• щебень;
• дренажная труба.

Это образный «пирог», из которого состоит обычная дренажная система. Она показывает себя с хорошей стороны. А вот дренажная система «Softrock» выглядит немного иначе:

• гибкая дренажная труба;
• пенополистирольный наполнитель;
• геотекстиль.

Разница сразу видна. Вместо щебня здесь используется пенополистирол. Наполнитель в виде небольших кусочков с каналами значительно эффективнее, чем щебень. Он значительно быстрее отводит воду. Да и огромных фур со щебнем на вашем участке не будет. Вам не нужно заказывать огромное количество щебня, чтобы выполнить монтаж. Благодаря этому значительно сокращается объем работ и трудоемкость. Кроме того, монтаж можно выполнить самостоятельно, без особых навыков.

Чтобы соорудить конструкцию,в ход идут дренажные блоки, собранные на производстве. Он состоит из гофрированной трубки, наполнителя, а также сетки или ткани, удерживающей наполнитель. Используемые трубы ?50 и 110 мм. А если говорить о готовом дренажном блоке «Softrock», то он имеет общий диаметр 150 и 300 мм. Одна готовая секция достигает размера в 3 м.

Дренажные трубы и иное оборудование

Главным плюсом данной системы — это то, что она позволит сильно сократить объём и трудность всех необходимых для устройства дренажа работ. В дренажно-распределительную систему входит:

• гибкие перфорированные трубы, окружённые наполнителем из пенополистирола;
• тканая геотекстильная сетка, в которую обвёрнут данный наполнитель;
• соединительные муфты и хомуты, которые приобретаются дополнительно, служат для крепления труб.

Канальца из пенопласта разработаны таким образом, что улучшают проток жидкостей в дренажной трубе. Заиливание исключено за счёт использования геотекстильной сетки.

Цены на дренаж в Москве

Софтрок — это новая экономичная технология прокладки дренажа. Она имеет ряд важных преимуществ: долгий срок службы и стойкость к низким температурам. Новинка позволяет с легкостью огибать деревья и другие препятствия. Стоимость Софтрок ниже классической системы с использованием щебня. Наша компания предлагает дренажные блоки с гарантией производителя. Все трубы обернуты геотекстилем и полностью готовы к укладке. Дренаж по выгодным ценам от 460 руб за метр. Доставка по Москве и другим городам России.

Наименование (труба, диаметр в мм)	Наполнитель	Наружный диаметр изделия, мм	Цена за 1 м.п. (Московский регион)
С трубой 110 мм	Иностранный наполнитель (ёжики)	250	460 руб.
С трубой 110 мм	Иностранный наполнитель (ёжики)	300	580 руб.
С трубой 160мм	Иностранный наполнитель (ёжики)	350	760 руб.
C трубой 200мм	Иностранный наполнитель (ёжики)	450	1045 руб.
Стоимость может быть изменена в зависимости от условий поставки. Более точную информацию уточняйте у менеджера по телефону.

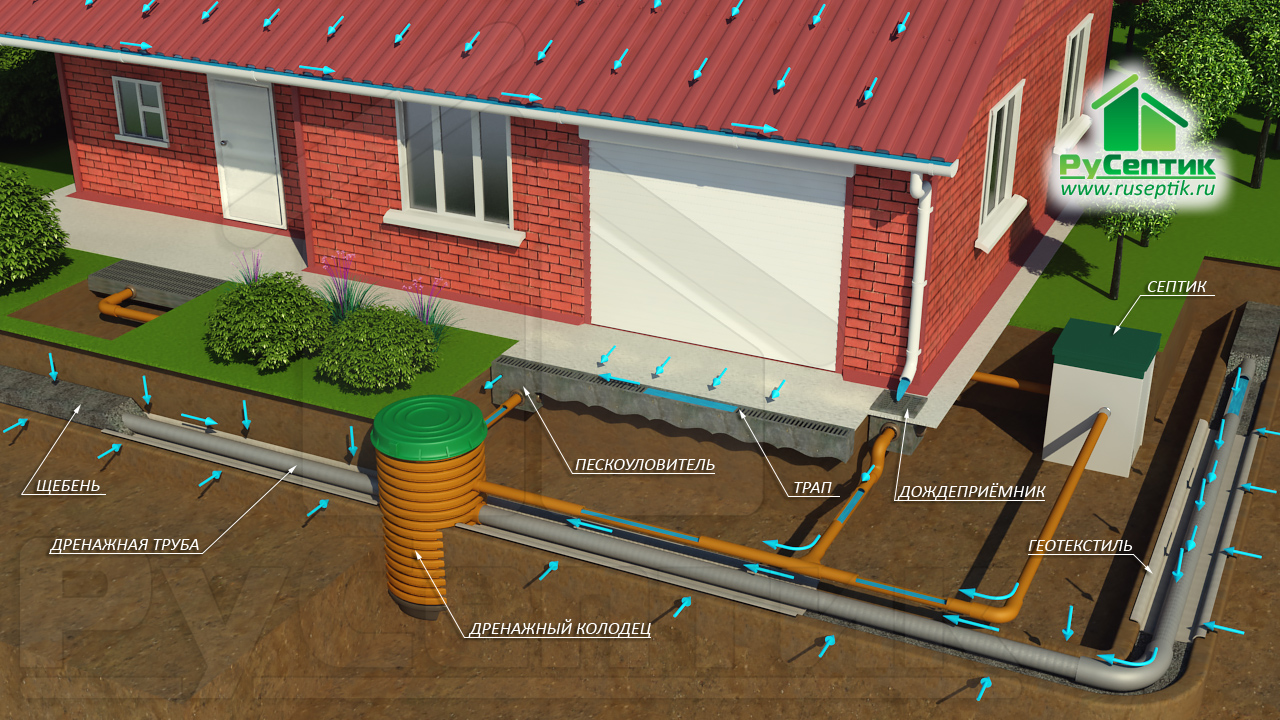

Элементы дренажной конструкции

Что же представляет из себя дренажная система? Это сеть, состоящая из различных составных частей, основным назначением которых является отвод и сбор капиллярной воды, содержащейся в порах несвязных грунтов и трещинах связных пород.

Главные подземные элементы – это дренажные трубы. Их не нужно путать с водопроводными и канализационными, поскольку по ним перемещаются только воды, находящиеся в верхних грунтовых слоях. А сбором и отводом дождевых и талых вод занимается ливневая канализация.

Популярны более эластичные гофрированные модели. Диаметр труб зависит от объемов отводимой жидкости, стандартные размеры сечения: 50 мм, 63 мм, 90 мм, 110 мм, 125 мм, 160 мм, 200 мм. Для центральных магистралей подбирают изделия большего диаметра, для веток – меньшего. Усиленные трубы состоят из 2-х слоев.

Современный тип дренажных труб – изделия из прочного и выдерживающего большие нагрузки модифицированного пластика (например, ПНД). Стенки труб покрыты фильтрующими отверстиями или пропилами, некоторые виды сверху покрыты геотекстилем

В местах соединений нескольких рукавов или на участках, где трубы поворачиваются под большим углом, устанавливают технические (ревизионные) колодцы из аналогичного материала. Это широкие отрезки гофрированных труб или специально изготовленные заводские модели.

В дренажную систему также могут входить накопительные колодцы, которые для эффективности устанавливают в самых нижних точках участка. Накопители устраивают, если нет возможности сбросить отводимую воду в близлежащий водоем. К колодцам ведут все дренажные магистрали. Они транспортируют воду, которую  нередко используют для полива или хозяйственных нужд.

Если рельеф местности не позволяет устраивать самотечную систему, применяют дренажные насосы. Различные модели (чаще погружного типа) служат для перекачки воды по трубам в нужном направлении, отличаются особенностями конструкций и мощностью

Кроме основных элементов системы потребуются фитинги для соединения труб, геотекстиль и строительный материал для обустройства траншей и колодцев (песок, гравий или щебень, бетонные кольца, кирпич).

Особенности

Основным отличием дренажа SoftRock от аналогичных предложений является отсутствие щебня в конструкции. Так что если вам предлагают дренажную систему SoftRock, в которой присутствует щебень, то можно смело утверждать что это подделка.

В данном случае дренаж состоит из трех элементов:

• геотекстиль – материал, у которого задан уровень водонепроницаемости и прочности относительно назначения системы;
• гибкая дренажная труба – обычно перфорированная, что существенно облегчает монтаж и сочленение элементов;
• наполнитель из пенополистирола – благодаря своей структуре и рельефу он облегчает саму конструкцию и улучшает текучесть воды.

Также производитель заявляет о следующих преимуществах SoftRock перед аналогами.

• Легкость и гибкость. С укладкой можно справиться самостоятельно, не прибегая к посторонней помощи. Также можно легко обойти различные препятствия в виде деревьев или углов.
• Эффективность водоотвода выше на 40 процентов. Благодаря наполнителю вода свободно попадет внутрь дренажной трубы и стечет дальше.
• Прочность и устойчивость. Толщина слоя почвы поверх дренажной трубы может достигать 2.5 метров. Машины весом до двадцати пяти тонн не нанесут вреда подземной конструкции.

• Невосприимчивость к климатическим условиям.
• Облегченный монтаж. Для укладки не нужно вызывать специальную технику.
• Чистый участок. Благодаря тому, что не нужно заказывать спецтехнику и щебень, ландшафт остается прежним, без повреждения зеленых насаждений, а также куч земли.
• Надежность. Производитель дает гарантию от засорения и заиливания на 100 лет, в этот срок также входит демонтаж и повторное использование конструкции.
