Колодец дренажный: Разновидности, функции + Фото и Видео

Устройство ливневой канализации

Существует 2 разновидности ливневой канализации: линейная и точечная.

Вдоль нее и садовых дорожек устраивают лотки. Вместо них можно проложить перфорированные трубы, скрытые в почве. Их монтируют в траншее на песчано-щебневой подушке. Вода собирается через отверстия и самотеком направляется в отстойник.

Устройство линейной дренажной системы.

Отмостка представляет собой площадку вокруг дома с небольшим уклоном, по которой жидкость отводится от фундамента.

Лотки – это зацементированные канавки, которые можно закрыть решетками или оставить открытыми. Лотки делают с уклоном в сторону водоприемника.

Вид дренажных колодцев определяется наличием или отсутствием дна. Вода уходит в грунт, когда сооружение без дна, или перетекает в овраг, водоем, когда оно есть. Если нет возможности организовать самотечный отвод жидкости, ее откачивают насосом.

На больших участках устраивают точечные колодцы. Сверху такие резервуары закрывают решеткой, через которую в них попадает вода. На небольших площадях иногда не используют лотки и дренажные трубы. Под сливами с крыши вкапывают точечные водоприемники, из которых жидкость отводится в почву.

Точечные водосборники получили свое название из-за принципа работы. Они функционируют самостоятельно, жидкость уходит в почву. Для этого сооружают емкость без дна. Делают фильтровальную подушку из слоев песка и щебня.

Ливневый дренаж на приусадебном участке: как правильно обустроить?

Если в пределах города проблемой водоотвода занимаются соответствующие службы, то на приусадебных и дачных участках ее приходится решать самостоятельно. Во втором случае проблема, конечно, не так велика, как в первом. Но последствия пренебрежения ее решения тоже бывают вполне ощутимы. Вряд ли кому-то понравится проводить летний отдых на даче в окружении комаров рядом с никогда невысыхающей лужей.

Учитывая это, на участке следует заранее позаботиться об эффективном отведении дождевых, а также грунтовых вод. Постоянное переувлажнение плохо влияет на сооружения и огородную растительность.

Генеральный план строительства, как правило, включает в себя систему дренажа.

Наиболее подходящая ливневая, или, как ее еще называют, поверхностная, система водоотвода. Ее функции сбор и последующий отвод выпавшей в виде осадков воды.

Ливневый дренаж — система, включающая:

• Горизонтальные каналы;
• Точечные водосборники с решетками.

Решетки имеют декоративный вид, органично вписываясь в рисунок дорожки или ограждения.

Точечные водосборники располагаются, как правило, под дверями, садовыми колонками и водосточными трубами. Их конструкцию дополняют пескоуловители, служащие для задерживания песка и разного мусора.

Ливневые каналы на приусадебных участках обустраивают вдоль травяных газонов, тротуаров и мощеных площадок, а также подъездных дорог. Они занимают довольно большую часть территории, а в составе таких систем имеются желоба, закрытые решетками.

Водоотводы располагаются, как правило, под уклоном, вода самотеком собирается сначала в специальные водоприемные колодцы, а потом в коллекторы. Для изготовления лотков может используется бетон или полимерный материал, а сами они имеют различные размеры.

Особый подход необходимо использовать при организации системы дренажа и слива на сооружениях, имеющих перепады высот. Речь идет об искусственных водоемах, террасах, альпийских горках и подпорных стенках.

Водоотвод для альпийских горок обустраивается по принципу, суть которого заключается в укладке дренажного слоя из мелкокускового материала наподобие битого кирпича или гравия.

Иная дренажная система используется для водоотвода в местах, где расположены террасы и подпорные стенки. Она состоит из перфорированных труб, уложенных под наклоном и соединенных с общей системой.

Система водоотвода должна быть организована и на водоеме, где могут случаться переполнения и выпадать обильные атмосферные осадки. Трубы для нее должны иметь диаметр, соответствующий нагрузке. Материалом их изготовления может быть асбестоцемент, керамика или полимер, а сами изделия с наружной стороны имеют специальную фильтрующую оболочку.

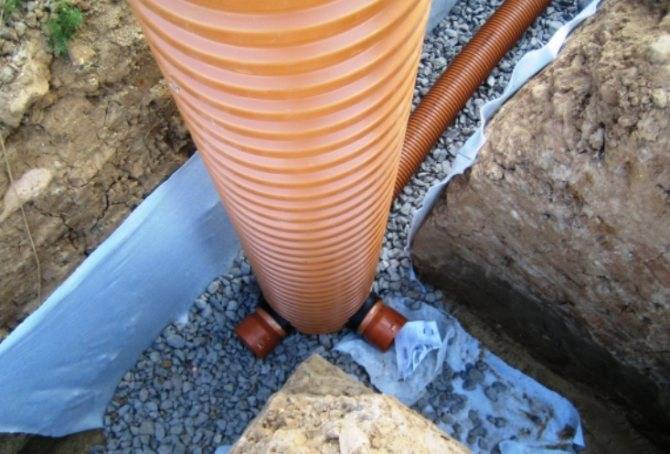

Особенности монтажа смотрового колодца из пластика

Монтаж готовых пластиковых емкостей не требует особых хлопот, но, как правило, готовые пластиковые конструкции стоят недешево, поэтому особо сэкономить не получится. Единственное, что можно сделать, так это купить отдельные элементы необходимого размера и диаметра самостоятельно.

Для установки понадобится:

• пластиковое дно;
• гофрированная труба;
• резиновые уплотнители.

Для устройства накопительного или фильтрационного колодца потребуется труба диаметром 695 или 575 мм.

Чтобы установить смотровые колодцы для дренажа необходимо выполнить следующие операции:

1. Подготовка емкости. Отмеряем необходимую длину приготовленной трубы из гофры. Обрезаем ее и выполняем в стенках отверстия для перфорированных труб. Устанавливаем уплотнительные манжеты.
2. Обустройство дна. Копаем канаву нужной глубины, сооружаем в ней щебеночно-песчаное дно. Подсыпку заливаем раствором цемента. После того, как оно высохнет, настилаем геотекстиль.
3. Монтаж конструкции. Укладываем днище. На него устанавливаем трубу, аккуратно соединяем элементы и тщательно промазываем места стыков битумной мастикой. Подводим к колодцу дренажные трубы и вставляем их в подготовленные отверстия в стенках колодца. Стыки так же герметизируем битумной мастикой.
4. Засыпка колодца. Свободное пространство около шахты засыпается щебнем. Материал для работы лучше подбирать мелкой фракции, без острых осколков, которые могут повредить трубу.
5. Установка крышки.

В интернете мы нашли более подробную инструкцию по монтажу.

В процессе монтажа дренажного колодца своими руками важно придерживаться определённого алгоритма:

• гофрированную трубу нужно обрезать, учитывая глубину колодца. Далее в ней требуется сделать отверстия для подключения перфорированных труб, которые подсоединяются, используя резиновые уплотнители;
• выкапывается канава, на дно которой укладывается слой щебенки с песком. После этого сооружение заливается цементным раствором и застилается геотекстильным материалом;
• на следующем этапе устанавливается дно, которое соединяется с трубой, при этом стыковочное место требуется обработать битумной мастикой;
• теперь можно производить подведение дренажных труб к конструкции, а стыки также следует промазать герметизирующим составом;
• обязательно нужно установить насос, который будет обеспечивать откачку собирающейся воды;
• образовавшиеся пустоты вокруг колодца нужно засыпать мелкофракционным щебнем;
• на последнем этапе работ монтируется крыша.

Инструменты и материалы для дренажника из бетонных колец

Устройство требует сбора необходимого строительного инструментария. Исходя из проекта и способа монтажа, можно использовать ЖБИ различных типоразмеров, например:

• с дном;
• сквозные;
• с люком и крышкой.

Большой вес колец требует привлечения подъемной техники для аккуратной их установки и транспорта, чтобы их доставить. Потребуются лопаты для копки траншей и ям, если объем работ большой, то заказывается спецтехника. Чтобы правильно установить ЖБ-кольца, требуется песок, щебень и гравий.

Пошагово: копка и установка своими руками

Монтаж осуществляется двумя способами:

1. Если диаметр кольца позволяет, сразу устанавливаете его в положенном месте. Внутрь него залезает человек и начинает подкапывать. Постепенно вынимается грунт, и оно будет опускаться вниз под своим большим весом. По такой технологии устанавливаются все кольца без привлечения спецтехники.
2. Предварительно копается шахта. Диаметр ямы должен быть на 400 мм шире наружного кольца. Копка может выполняться вручную, если нет возможности подъезда экскаватора к месту работы. Перед установкой колец дно рекомендуется засыпать подушкой из гравия толщиной до 200 мм. Особенно это хорошо, когда почва мягкая. Если коллектор будет накопительным или ревизионным, то нижнее кольцо должно иметь герметичное дно. Сделать его можно самостоятельно.

Независимо от способа установки, стыковка колец осуществляется при помощи цементно-песчаной смеси. После ее высыхания внутреннюю часть сооружения рекомендуется обработать гидроизоляционным битумно-полимерным составом.

На следующем этапе происходит копка траншей для прокладки трубопровода.

В нужных местах перфоратором пробивается дырка в кольце. В отверстие выводится труба, после чего это место обязательно замазывается цементно-песчаным раствором и битумно-полимерной гидроизоляцией.

После окончания установки с наружной стороны кольца все пустое пространство заполняется щебнем. После подсыпки камней слоем до 0,5 м остальное засыпается глиной.

Если будет крышка из ЖБ, то она просто устанавливается сверху сооружения, и в ней монтируется люк.

Материалы изготовления смотровых колодцев

Смотровые колодцы могут быть промышленного или самостоятельного изготовления. Как правило, проект колодца согласовывается с эксплуатирующей организацией.

Промышленность предлагает различные варианты готовых смотровых дренажных колодцев выполненных из: бетона, полимеров или композитов. Колодцы самостоятельного изготовления дополнительно могут выполняться из кирпича, бута. У каждого материала есть свои плюсы и минусы.

При изготовлении дренажного колодца своими руками необходимо учитывать морозостойкость и влагостойкость материалов

Подавляющее большинство дренажных колодцев изготовлено из армированного бетона. Применение бетона имеет свои плюсы:

• отличное сопротивление выталкивающей силе воды;
• способность держать большие нагрузки;
• возможность изготовления вручную на месте сооружения;
• невысокая цена.

Армированный бетон имеет плотность примерно в 2,5 раза больше чем вода. Имеет большую массу и высокий коэффициент трения с окружающим грунтом, что хорошо компенсирует выталкивающую силу воды.

Вместе с тем большая масса бетона имеет свои минусы:

• необходимость применения грузоподъемной техники;
• сложность выполнения отверстия для ввода и вывода дренажных труб;
• необходимость обустройства подъездных путей на период проведения монтажных работ;
• невозможность добиться полноценной водонепроницаемости.

Композитные и полимерные смотровые колодцы заводской готовности могут применяться на трубопроводах до 400мм.

Сооружение пластикового смотрового колодца напоминает конструктор, фасонные и функциональные части хорошо подходят друг к другу. Для достижения необходимых размеров пластик легко распиливается

Современное градостроение все чаще использует полимерные дренажные колодца. Для этого есть ряд причин:

• простота монтажа;
• широкий выбор фасонных частей;
• высокая скорость сооружения;
• герметичность;
• малый вес.

Перевозка полимерных или композитных колодцев осуществляется обычным грузовым транспортом. Для сборки и установки колодца достаточно трех человек. Однако и у таких колодцев есть минусы:

• высокая цена;
• недостаточная устойчивость;
• изготовление по индивидуальным проектным данным стоит очень дорого.

При приобретении пластикового колодца необходимо обращать внимание на выдерживаемые нагрузки, особенно если колодец монтируется в пределах проезжей части. Галерея изображений Фото из Шаг 1: Сборка пластикового колодца начинается с установки днища на утрамбованное дно траншеи или котлована. Галерея изображений Фото из Шаг 1: Сборка пластикового колодца начинается с установки днища на утрамбованное дно траншеи или котлована

Галерея изображений Фото из Шаг 1: Сборка пластикового колодца начинается с установки днища на утрамбованное дно траншеи или котлована

Шаг 2: Для устройства шахты от гофрированной полимерной трубы отрезается заданный проектом кусок

Шаг 3: На крайнее углубление гофры устанавливается уплотнительное кольцо, затем край с уплотнителем соединяется с днищем

После подключения к смотровому колодцу труб траншею или котлован заполняют послойно грунтом. В завершении на горловину шахты устанавливается люк

Установка днища пластикового колодца

Раскрой пластиковой трубы на элементы

Уплотнитель для соединения с днищем

Отсыпка грунта в траншею или котлован

Кирпичные колодцы имеют плюсы и минусы сходные с бетонными колодцами. К дополнительному преимуществу кирпичного колодца можно отнести простоту достижения заданных размеров. Однако такой колодец требует большего времени на возведение.

Кирпич удобно применять для получения необходимых размеров так как необходимые бетонные изделия не всегда есть в наличии

Предназначение дренажных колодцев

Конструкция и материалы изготовления дренажных колодцев

Для чего нужен дренажный колодец понятно, теперь разберемся с конструктивными особенностями. Система состоит из следующих частей:

• Лоток (кинета) может быть проходным, располагаемым по перпендикуляру к гофрированной трубе или тройником;
• Шахта, роль которой исполняет гофротруба с раструбом или гладкостенный кусок трубы без наличия раструба. Длина не менее 2 м. Горловина соединяется с дождеприемником посредством эластичной резиновой муфты.

Чтобы весной и осенью система работала бесперебойно, необходимо чистить трубы от илистого налета посредством длиной палки, поливального шланга или просто рукой, в случае, когда это возможно

Важно наличие крышки, закрывающей дренажный колодец, это защищает от лишнего загрязнения

Видео монтажа пластикового дренажного колодца

Назначение колодцев бывает разным:

• Смотровые, ревизионные цистерны, предназначенные не для накопления вод, а для очистки, наблюдения за работой системы. Обустраиваются на верхних участках, представляя собой трубу с парой патрубков. Быстро прочищаются под напором воды и могут играть роль поворотного элемента в колодце.
• Перепадные. Для сглаживания больших перепадов в системе, есть перепадные колодцы с расположением патрубков на разноуровневой высоте. Показаны для обустройства на участках с нестабильным уровнем рельефа.

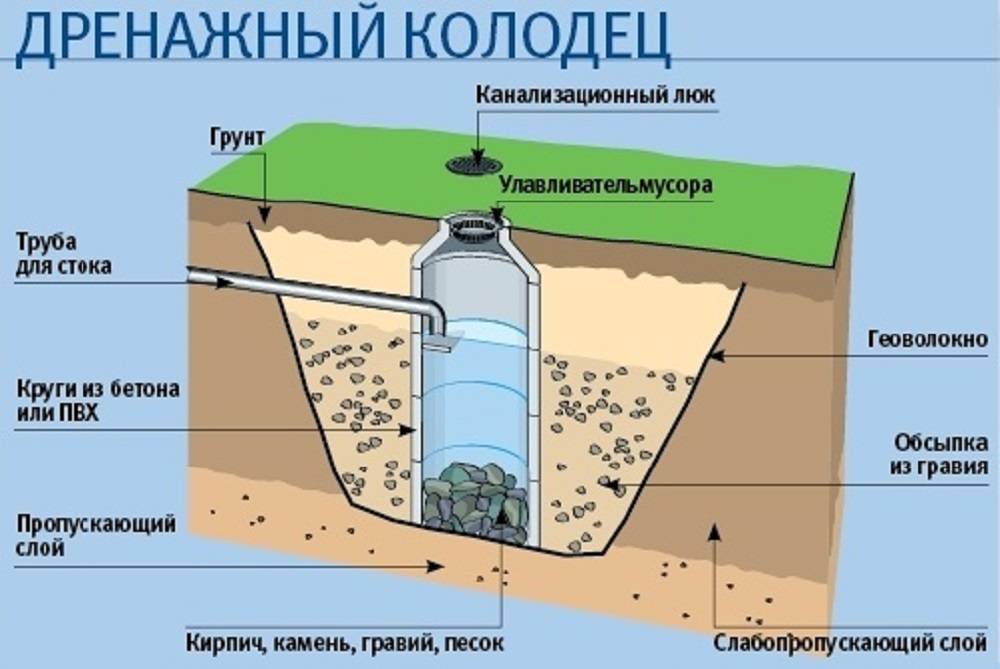

• Поглотительные/фильтрующие. Служат для накопления объемов воды и показаны для обустройства на песчаных почвах. Большие размеры (2-5 м. глубины и 1,5 и более м диаметра), отсутствие дна с фильтровальным слоем из гравия, щебня или камня, позволяют быстро соорудить колодец данного типа на участке самостоятельно.
• Накопительные колодцы устанавливаются в самой нижней точке системы дренажа. Обязательно наличие откачивающего насоса, посредством которого убирается излишек воды, если нет возможности сброса влаги в канаву, реку.

Материалы для колодцев и их особенности

Стоит рассмотреть некоторые, особенно популярные материалы, применяемые для изготовления:

• Бетонные армированные колодцы. Это стандартные железобетонные кольца, изготовленные промышленным путем. Устанавливается такой дренажный колодец посредством тяжелой техники, что доставляет неудобство. Кроме того, система обходится дорого по финансам, склонна к разрушению;
• Пластиковые конструкции. Для производства применяется полиэтилен, ПВХ, полипропилен. Отличаются герметичностью, оснащены отводами для труб, манжетами. Дополнительная прочность придается использованием гофрирования поверхности особым способом, что позволяет трубам отлично выдерживать давление грунта.
• Кирпичные дренажные колодцы. Очень удобные прочные конструкции, но требующие специальных навыков и знаний при обустройстве. Из-за чего цена системы предельно высока.
• Дренажный колодец из подручных средств – самый популярный тип, хорошо известный дачникам. Низкая стоимость – это плюс, а вот малая надежность и непродолжительный срок пользования – минус конструкции.

Среди всех предложенных типов, потребители чаще всего приобретают пластиковые системы. Положительные характеристики продукции:

• Предельно малый вес;
• Легкость монтажа;
• Очень доступная цена;
• Высокая жесткость колец;
• Безупречная коррозийная устойчивость к внешним воздействиям;
• Морозостойкость;
• Ударопрочность.

Видео изготовление дренажного колодца из кирпича своими руками

Обустраивать на участке дренажные колодцы или нет – решать только хозяину. Если дача служит местом отдыха, и нет необходимости в посадках, то в системе дренажа вроде бы и нет нужды, особенно при низком залегании грунтового водоносного слоя. Во всех других случаях, стоит задуматься об улучшении оттока избыточной влаги. Тем более, что создать собственную дренажную систему при наличии пластиковых легких конструкций не представляет труда.

Для чего нужны и какие бывают дренажные колодцы

Частный дом или дача часто расположены в местности, подверженной заболачиванию, их фундаменты могут постепенно разрушаться под воздействием грунтовых вод. Также, хозяева часто сталкиваются с тем, что нет канализации, а значит некуда девать воду из септика. Бывает вероятна угроза подтопления жилых и нежилых построек, в особенности таких как погреб, гараж, баня, сад и огород. В этих случаях необходим дренажный колодец, а возможно и целая дренажная система.

Собирать в подземную ёмкость избытки вод, самотёком или подавая насосами, с постоянным или периодическим их удалением – вот в чём смысл колодца для дренажа. Система устанавливается один раз и будет работать в течение всего времени эксплуатации дома. Но в процессе использования сливной колодец требует периодической чистки. Для этого с дна засорённого колодца струей воды поднимают илистые отложения с последующей их откачкой или сливом.

Устройство дренажного колодца может быть трех типов:

Смотровые (инспекционные), дренажный колодец для канализации, расположенные в местах поворота и пересечения дренажных труб или через каждые 40-50 метров дрен, периодически их чистят, а если нет слива – откачивают. Для обустройства таких колодцев бывает достаточно использовать трубу диаметром от 34 см.

Смотровой колодец на пересечении дренажных труб Источник rinnipool.ru

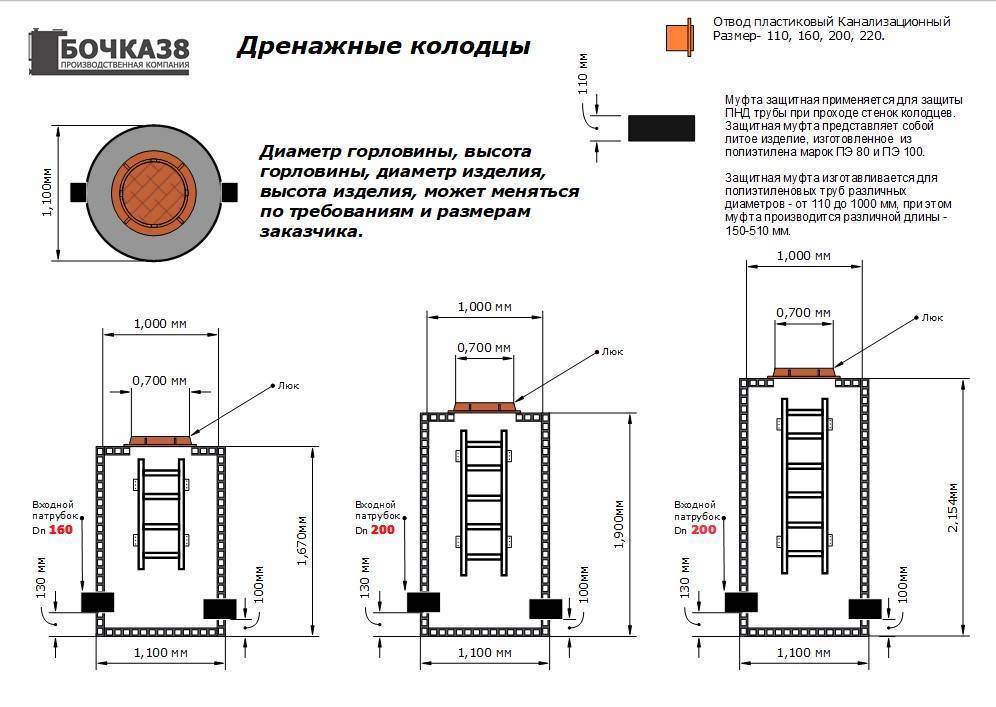

• Коллекторные (водоприёмные) – это конечные пункты слива вод, чаще всего только поверхностных (ливнёвых, тающих, ручейных), с их откачкой в канализацию, водоём, или использованием для хозяйственных нужд. Отличаются довольно большим объёмом, часто непроницаемым дном, для них обычна встроенная лестница. Размещение насоса и обслуживающие процедуры накладывают ограничения по их диаметру – не менее 70 – 100 см.
• Тампонажные (поглотительные, фильтрационные), их располагают в местах, которые хотят избавить от луж, например после мойки машин. Вокруг них предполагается насыпка большой массы скальника, щебня, отсева, как для подвода воды к колодцу, так и для отвода через его дно в глубокие водные горизонты. В частности, дно тампонажного колодца засыпают слоем щебня толщиной 30 см. В этом устройстве происходит частичная бактериальная и механическая очистка стоков, с периодической промывкой или механическим извлечением наносов ила и песка.

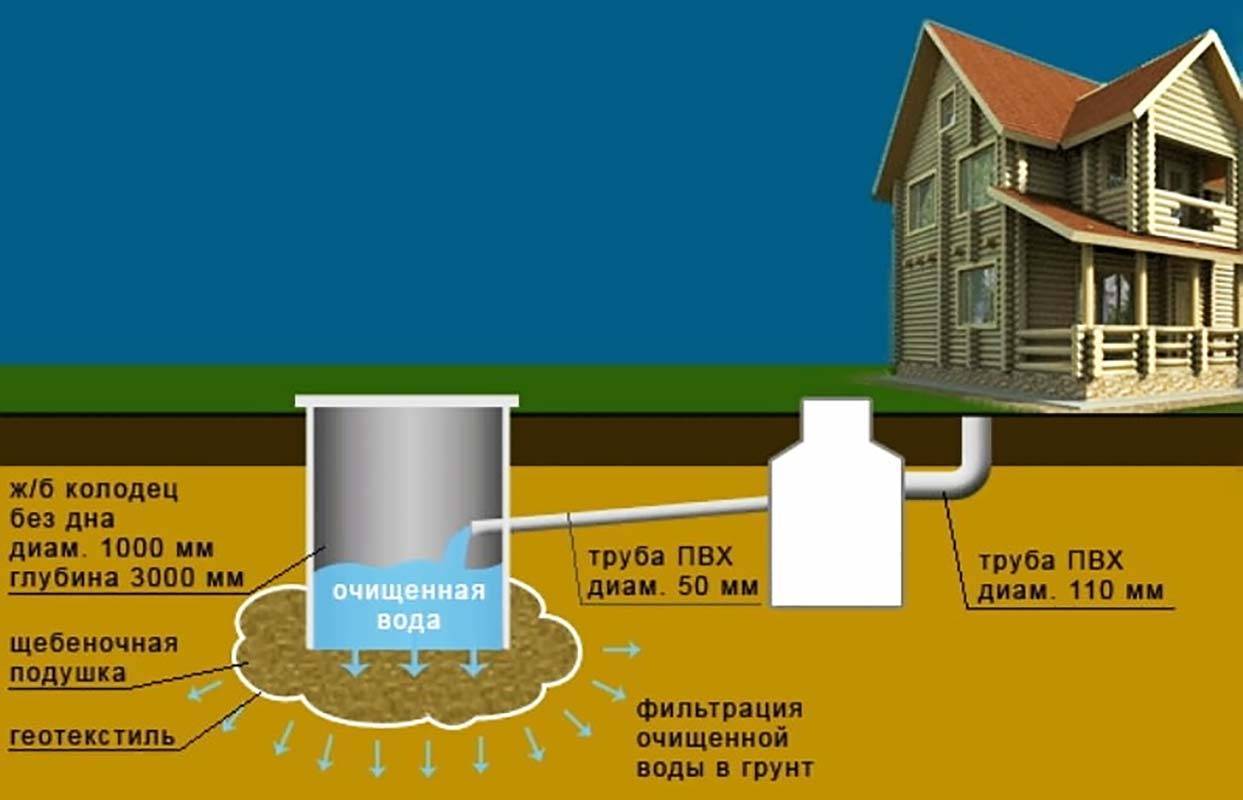

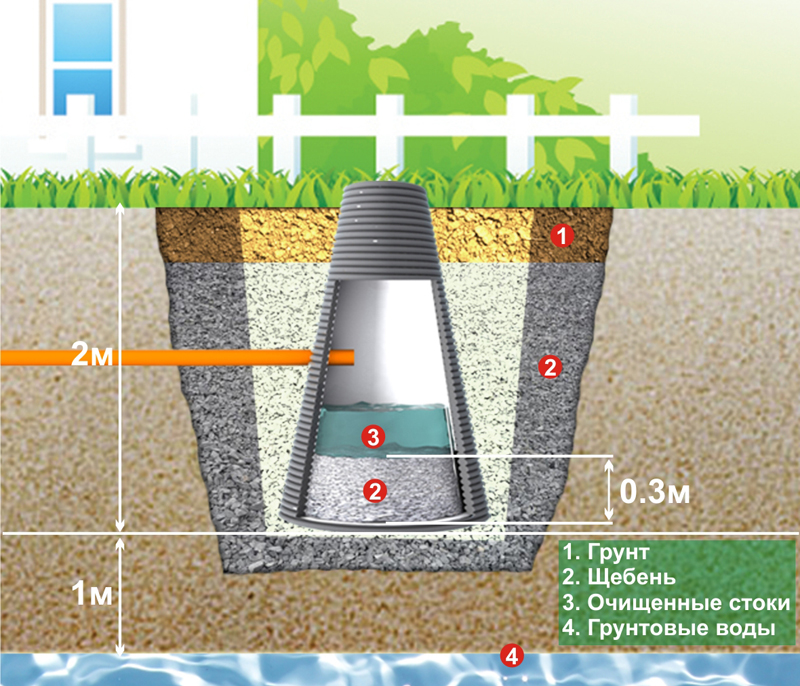

Так выглядит схема фильтрационного колодца Источник flotenk.ru В случаях колодцев смешанного типа, их функции накладываются, а устройство дренажного колодца изменяется. Так, водоприёмный колодец может сбрасывать воду в тампонажный. В этом случае ему не требуется герметичное дно и он может обойтись без насоса, но при этом нуждается в периодическом осмотре и очистке, наподобие инспекционного колодца.

Основные принципы устройства системы

Для любой инженерной системы очень важен этап проектирования. Обустройство дренажа начинается с того, что надо найти самую высокую точку участка. И уже относительно нее будет выстраиваться вся схема будущей системы. На практике же от этой точки следует прокладывать траншею. Она должна идти с уклоном (в диапазоне 2-5 см, не больше) на глубину в 2 м, где будут заложены трубы.

Какой бы ни была система, смотровые колодцы всегда устанавливают там, где находятся узловые соединения, в то время как поворотные следует устраивать в угловых точках. Накопительный или фильтрующий типы должны быть конечной точкой системы. К ним и ведут все трубы, проложенные с уклоном. Для этой системы рекомендуется покупать специальные трубы из гофрированного ПВХ или полиэтилена. На них сделана перфорация — этого требуют условия эксплуатации системы. Такие трубы легко монтируются, что является одним из важнейших их преимуществ.

Чтобы обеспечить правильную работу канализационной системы в целом, следует провести определенную подготовку:

• На дне траншеи устраивают своего рода «подушку» ­- слой песка толщиной 5 см, который нужно тщательно утрамбовать.
• Дно и стенки канавы следует закрыть геотканью, которая в этом случае выполняет функции фильтра, и это предотвращает заиливание системы.
• Следующим слоем (его толщина должна составить 10 см) засыпают щебень, а поверх укладывают перфорированную трубу. Еще раз проводится засыпка щебня, и затем этот слой опять закрывают геотканью, чтобы получился своего рода «слоеный пирог». На финальном этапе насыпают слой земли, который в свое время выбрали при устройстве траншеи.

Устройство и функции системы

Достаточно часто после обильных осадков и таяния снегов на участке скапливается много воды, которая застаивается и не уходит в грунт. В таком случае происходит размыв почвы, а также разрушение фундамента имеющихся жилых или других строений. Если не принимать каких-либо мер для предотвращения возникновения таких ситуаций, высокий уровень влажности приведет к обрушению всех построек, расположенных на данной территории.

Чтобы защитить участок и строения от скопления влаги, вне зависимости от того, какого рода здание расположено на земле, в первую очередь необходимо обустроить надежную дренажную систему. Переизбыток влаги и сточных вод постепенно разрушает даже самые качественные строения.

Немаловажным нюансом является выбор месторасположения сборного пункта для воды. Оно будет выбираться исходя из того, через что будет осуществляться отвод лишней влаги.

Существует несколько вариантов решения этой задачи:

• дренажная система в грунте;
• близлежащий водоем любого типа;
• различные овраги;
• частная автономная канализационная система.

Стоит выделить основные функциональные задачи, которые решает дренажная система:

• минимизирует нагрузку и давление, которые оказывают грунтовые воды на фундамент и стены здания;
• исключает риск затопления подвальных помещений;
• осушает придомовую территорию.

Самое главное место в такой конструкции отведено дренажным колодцам.

Чтобы выполнить установку дренажных колодцев, по периметру дома выкапывается траншея, в которую прокладывается трубопровод замкнутого типа, а также устанавливаются колодцы. Их количество определяется индивидуально в каждом конкретном случае исходя из площади территории, вида грунта и глубины залегания грунтовых вод.

Колодец в системе дренажа, вне зависимости от типа конструкции, представляет собой стакан без дна, к стенкам которого подведены дренажные, в некоторых случаях канализационные трубы. Способ его установки предполагает углубление изделия в грунт. Конструкция выполняется таким образом, чтобы при необходимости можно было иметь доступ к внутреннему устройству, например, для прочистки либо замены труб, очищения емкости от мусора и контроля процесса движения воды.

Емкость состоит из следующих деталей:

• люк;
• пластиковая шахта или тело для устройства.

Необходимо отметить, что перед началом строительства дренажной системы требуется изучить СНиПы, регулирующие обустройство и технологию выполнения работ. Исходя из специфики функциональных задач, которые будет решать установленный дренажный колодец, изделия можно классифицировать на следующие типы: смотровые, накопительные, поглотительные.

Что такое система дренажа, зачем она нужна?

Дренажная система на участке представляет собой сложный комплекс сооружений, состоящий из отводных трубопроводов, колодцев, крепежных и соединительных элементов, защитных, герметизирующих и других дополнительных материалов и оборудования. Она выполняет несколько важных функций:

• снижение уровня грунтовых вод и их давления на стены и фундамент дома;
• предотвращение затопления подвальных пространств;
• осушение территории, прилегающей к строению;
• уменьшение чрезмерного воздействия влаги на корневую систему плодовых деревьев.

Существует два основных вида дренажной системы для отвода грунтовых вод:

• открытый (открытое поверхностное дренирование) – это обычные канавы с уклоном, направленные к естественным водосборникам или в дренажные колодцы;
• закрытый (закрытые системы отведения) к ним относятся канавы, заполненные слоем песка или щебня, с установленными в них лотками или трубами, и засыпанные сверху грунтом.

Наиболее востребованным видом дренажа на участках является закрытый вариант, одним из главных элементом которого являются колодцы.

Дренажные колодцы – это инженерные сооружения, представляющие собой емкости с закрытым дном (или без него), в шахту которой подведены трубы дренажной системы. Они служат ее важнейшим элементом и позволяют проводить очистку, осуществлять наблюдение за корректной работой, осушать территории (применяться в качестве водоприемника). Колодцы после установки погружены в землю, а верхняя часть закрыта люками.

Они имеют рабочую комплектацию:

• гофрированная пластиковая труба (или железобетонное кольцо), выполняющая функции рабочей камеры (шахты);
• люк или крышка (обычно с муфтой и уплотнительным кольцом);
• заглушка на дне (для некоторых видов);
• врезки входных и выходных труб (при их наличии), располагаемые на высоте не менее 50 см от дна;
• насос постоянного или периодического применения – в случаях отсутствия фильтрации, слива или в виде дополнения к ним.

Выбор сечения труб

Далее определяем сечение труб, которое будет зависеть от их будущего уклона. Исходя из сечения и объема, который определяется с помощью приведенной выше формулы, мы сможем определить требуемый диаметр.

Уклон, %	Диаметр
10 см	15 см	20 см
1,5-2	10,03	31,53	77,01
1-1,5	8,69	27,31	66,69
0,5-1	7,1	22,29	54,45
0,3-0,5	5,02	15,76	38,5
0-0,3	3,89	12,21	29,82

Если одна труба будет соединена сразу с несколькими желобами, то для определения диаметра вы просто додаете цифры каждого из потоков. Все остальные элементы системы – лотки, решетки, воронки и прочее, мы будем рассчитывать так же, как трубы. Эти элементы, изготовленные из пластика, сегодня продаются во всех магазинах. При желании можно заказать детали у слесаря – он сделает их из оцинкованной жести.
