Плюсы и минусы гидравлического дровокола на трактор
Дровокол с гидравлическим приводом обладает рядом преимуществ.
К ним относится:
- навесное оборудование этого типа обладает простой конструкцией, что существенно облегчает его самостоятельный ремонт;
- гидравлический дровокол можно устанавливать и использовать на разных тракторах, в том числе, имея в распоряжении самодельный трактор из УАЗа;
- конструкция обладает высокой производительностью, и может применяться для раскалывания наиболее твердых пород древесины.
Несмотря на ряд преимуществ, гидравлический дровокол на трактор также имеет несколько недостатков.
В их числе следует выделить:
- необходимость в регулярной замене масла – в противном случае трущиеся детали агрегата при работе с некачественным смазочным материалом довольно быстро заклинят или полностью выйдут из строя;
- иногда для ремонта самодельного дровокола на трактор довольно сложно найти подходящие детали;
- для исключения высоких нагрузок на ВОМ трактора потребуется регулярно точить колун дровокола.
Несмотря на определенное количество недостатков, именно гидравлический дровокол на трактор считается одним из наиболее популярных агрегатов, как для периодического применения в быту, так и для регулярной эксплуатации в крупных хозяйствах.
Проще не бывает
Простейший энергонезависимый ручной дровокол это не что иное как топор-колун. Если пользоваться им понемногу, но регулярно, чтобы выработались навык и глазомер, то он даже безопаснее механических и механизированных и производительнее первых. При условии, что конфигурация колуна и топорища оптимальны и согласованы.
Топор-колун прошел длительную эволюцию и продолжает совершенствоваться. Справа на рис. дан чертеж колуна Стрела, приспособленного для ручной колки суковатых и свилеватых кряжей; слева – топорища для него (колун на нем крепится клином). С топорищем как хотите, нравится вам махать топором или нет, а вот самый колун нам еще очень пригодится, см. далее.
Чертежи колуна для дров Стрела и топорища к нему
Но и чего не надо
Опасный способ ручной колки дров
В интернете уже несколько лет гуляет находка некоего финского фермера: колоть чураки на дрова в автошине, см. рис. справа. Чем хорошо то, что расколотая чурка не развалится, а останется торчать в обечайке, непонятно. Зато понятно другое. Если при обычной колке дров промазать колуном вместо чурака по плахе, топорище больно отдаст в руки. Можно даже не удержаться на ногах и ушибиться. Но если промахнуться тем же колуном по резине, можно обухом получить по лбу. Так что не надо. Шина-дровокол курьез, но никак не полезный.
Как сделать дровокол конусного типа своими руками
Основная сложность в этом устройстве – сама конусная деталь. Она должна иметь определенный шаг резьбы и форму.
В качестве привода можно использовать любой электродвигатель (в том числе бензиновый или на дизтопливе) подходящей мощности.
Принципиальная схема устройства достаточно проста.
Если винтовой колун насажен непосредственно на ось двигателя, то максимальная допустимая скорость вращения вала не должна превышать 500 об/мин. Мощность желательна от 3 кВт. Найти такой двигатель не просто, поэтому лучше использовать передаточные механизмы. Самый простой вариант – приводные ремни на шкивах. Большую продуктивность даст редуктор, например, от мотоцикла.
Последовательность изготовления:
- сварить стол с полкой, ориентируясь по высоте на свой рост (удобна столешница на высоте 70…85 см от пола). Положение полки зависит от длины приводного ремня. Ее лучше приварить уже ПОСЛЕ того, как установлен конус и определено место положения электродвигателя;
- с помощью распорок или опор автомобильного кардана установить на подшипниках конус;
- определить положение вала электродвигателя, приварить полку и установить на нее двигатель;
- вставить распорку из сгона гайки и трубы между двигателем и опорой конуса;
- натянуть цепь (приводной ремень) и проверить правильность движения конуса.

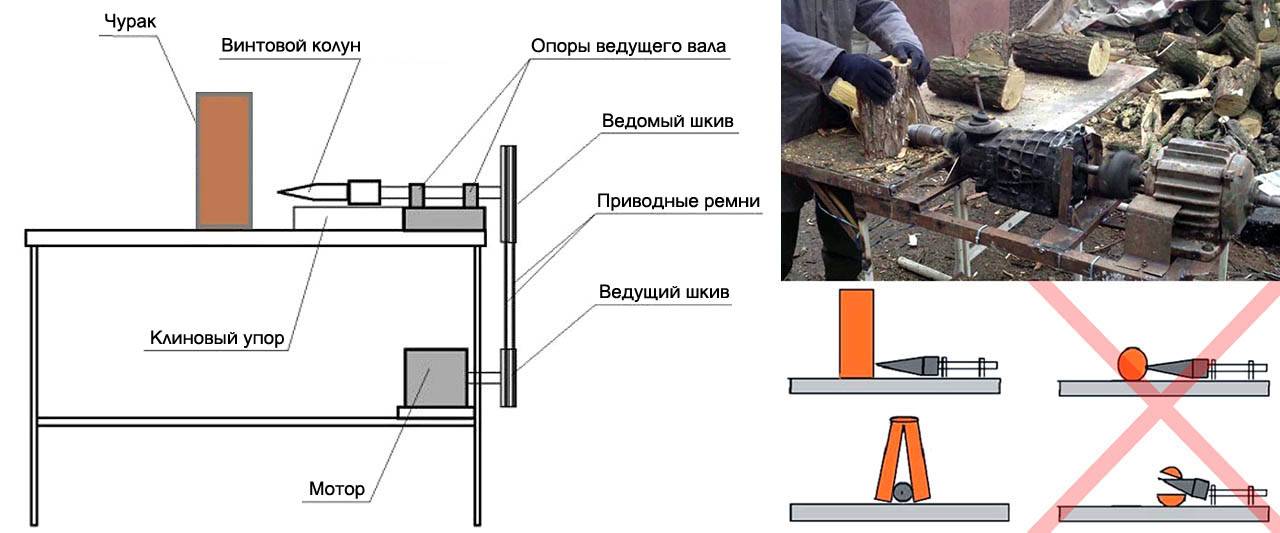

Важно: устанавливать чурки для раскола можно ТОЛЬКО ВЕРТИКАЛЬНО! В противном случае древесина может попасть под конус и заклинить его или изогнуть вал. Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины. Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины
Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины.
Последовательность сборки и нюансы вытачивания, а также нарезки резьбы на конусе смотрите в видео ниже.
Как сделать дровокол своими руками: инструкция по изготовлению простейшего винтового агрегата
Винтовые дровоколы считаются самыми простыми агрегатами, так как требуют минимальных усилий не только для их изготовления, но и при работе они отличаются повышенной эффективностью и простотой эксплуатации. Ниже на фото представлена конструкция самодельного конусного дровокола, самостоятельное изготовление которого рассмотрим детально.
Чтобы изготовить такую установку, понадобится сварочный аппарат и помощь токаря
Для реализации задумки важно выполнить следующие действия:

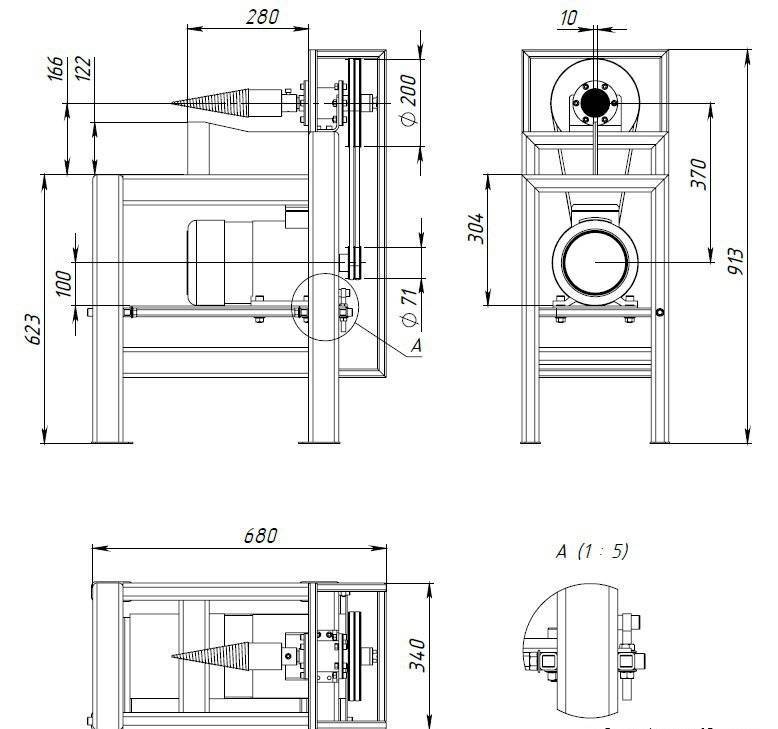

Подготовить металлический стол. Можно использовать станину от циркулярки или изготовить его самостоятельно из уголков и листовой стали толщиной 3-4 мм.
Выбор электродвигателя
Важно использовать мощный мотор, частота вращения вала которого составляет не более 2000 оборотов в минуту. Если двигатель подключается к однофазной сети, то понадобится осуществлять его включение через блок конденсаторов определенной емкости, что зависит от мощности силовой установки.
Выбор шкивов — рекомендуется использовать двухканавочные шкивы, за счет которых исключается вероятность их проскальзывания и увеличивается ресурс
Причем диаметры шкивов ведущего и ведомого должны отличаться. Если частота вращения мотора составляет 1500-2000 оборотов в минуту, а необходимо обеспечить вращение конуса со скорость 500-600 оборотов в минуту, тогда необходимо установить шкив ведомый вал в два раза большего диаметра. Таким способом удастся снизить скорость и повысить момент вращения. Шкивы можно использовать от сельхозтехники или лифтов.

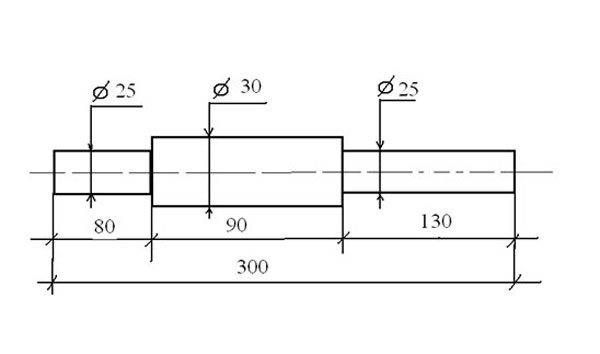

Ведомый вал вытачивается токарем, и на него насаживается шкив. Чтобы закрепить вал, используются подшипники качения.
На другом конце вала зафиксировать конусный бур, который рекомендуется приобрести, так как его выточка у токаря обойдется столько же, сколько и стоит новая деталь.
Ведомый вал фиксируется при помощи металлических дуг, которые можно изготовить самостоятельно из трубы соответствующего диаметра и стальных пластин. Однако гораздо проще приобрести опоры вместе с подшипниками.
Важно предусмотреть регулировку натяжения ременной передачи, что можно реализовать при помощи изменения расстояния между платформой двигателя и поверхностью его установки.
Вместо ременного привода можно использовать цепную передачу, что повысит эффективность и надежность конструкции.
После изготовления подобной конструкции, необходимо учитывать особенности работы с ним. Как уже выше описывалось, такие установки отличаются небезопасностью эксплуатации, что связано с наличием вращающихся частей
При эксплуатации винтового дровокола важно учитывать следующие рекомендации по соблюдению ТБ:
- Категорически противопоказано работать в одежде со свисающими рукавами, так как они могут попасть в рабочую часть, что приведет к их заматыванию на конусную часть.
- Противопоказано выполнять работы в перчатках из ткани, которая также может быть намотана на конусную часть.
- Не находится на стороне расположения шкивов при работающем агрегате.
- При проведении работ удерживать заготовку двумя руками. Одной рукой держать бревно сверху, а второй с торцевой стороны, как показано на фото ниже. Соблюдать такое правило нужно для того, чтобы исключить вероятность травмирования пальцев при проворачивании полена.
Видео работы самодельного конусного дровокола представлено ниже.
Пример изготовления похожего дровокола можно также посмотреть в этом видео ролике.
Планируя изготовление такого варианта дровокола, необходимо учитывать особенности его функционирования. Если такой инструмент вам подходит, то смело можно приступать к его изготовлению своими руками.

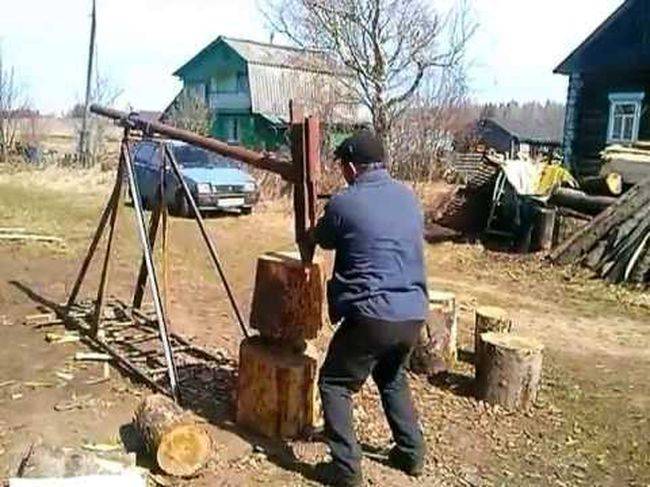

Как изготовить дровокол на пружине
Выше мы уже писали, что конструкция рамы выбирается произвольно, главное – устойчивость. Но перед тем как сделать рычаг, нужно рассчитать основные размеры по схеме распределения усилий. Задача – добиться идеального баланса между длиной стрелы, массой груза на конце и расстоянием от шарнира до пружины. Механика данной системы описывается уравнением:
- М – масса противовеса на конце балки, кг;
- F – сила упругости пружины;
- l – расстояние от шарнира до пружины, м;
- L – общая длина рычага, м.
Если пренебречь расчетом, то возможны 2 сценария: придется прилагать большое усилие на раскачку стрелы или колун станет бить очень слабо. Физический смысл: чем дальше пружина отстоит от шарнира и чем выше ее жесткость, тем длиннее потребуется рычаг и масса груза.
Расчетная схема длины рычага и веса груза на конце
Пример определения основных размеров балки. Берем пружину от автомобиля «Жигули», сжимающуюся при усилии около 200 кг (вес машины – 0.8 тонны), и отодвигаем ее от стойки на 30 см. Остальные показатели вычисляем методом подбора – длину стрелы принимаем 2 м, тогда вес груза равен 30 кг, включая массу колуна и рычага. Проверяем: 30 / 200 = 0.3 / 2 = 0.15.
Для сборки рычажного дровокола используйте простые материалы:
- пружина от легкового автомобиля–малолитражки (ВАЗ, «Таврия» и подобные);
- готовое лезвие от ручного колуна либо заготовка из низкоуглеродистой стали толщиной 20 мм;
- труба по диаметру пружины – на изготовление чашек;
- различный металлопрокат для рамы – уголки, трубы круглые и профильные с толщиной стенки 3 мм.
Процесс сборки довольно прост и не требует подробного описания. Ориентируясь по чертежу, сварите устойчивую раму, изготовьте чашки и установите пружину с рычагом. В конце приделайте к балке груз и раскалывающее лезвие.
Если конструкция окажется неустойчивой, просто наденьте на горизонтальные опоры дополнительные трубы. Обзор готового колуна с указанием размеров смотрите на видео:
Дровоколы с электроприводом
Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».
Винтовой (конусный)
Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.
Конусный дровокол ускоряет заготовку дров
Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

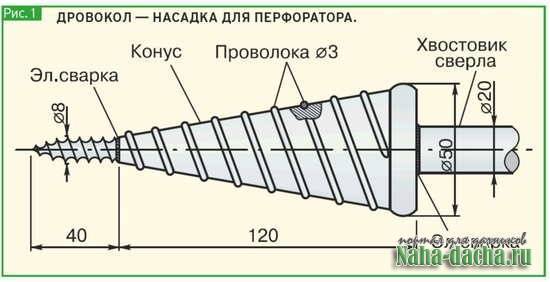

Параметры конуса и резьбы
Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

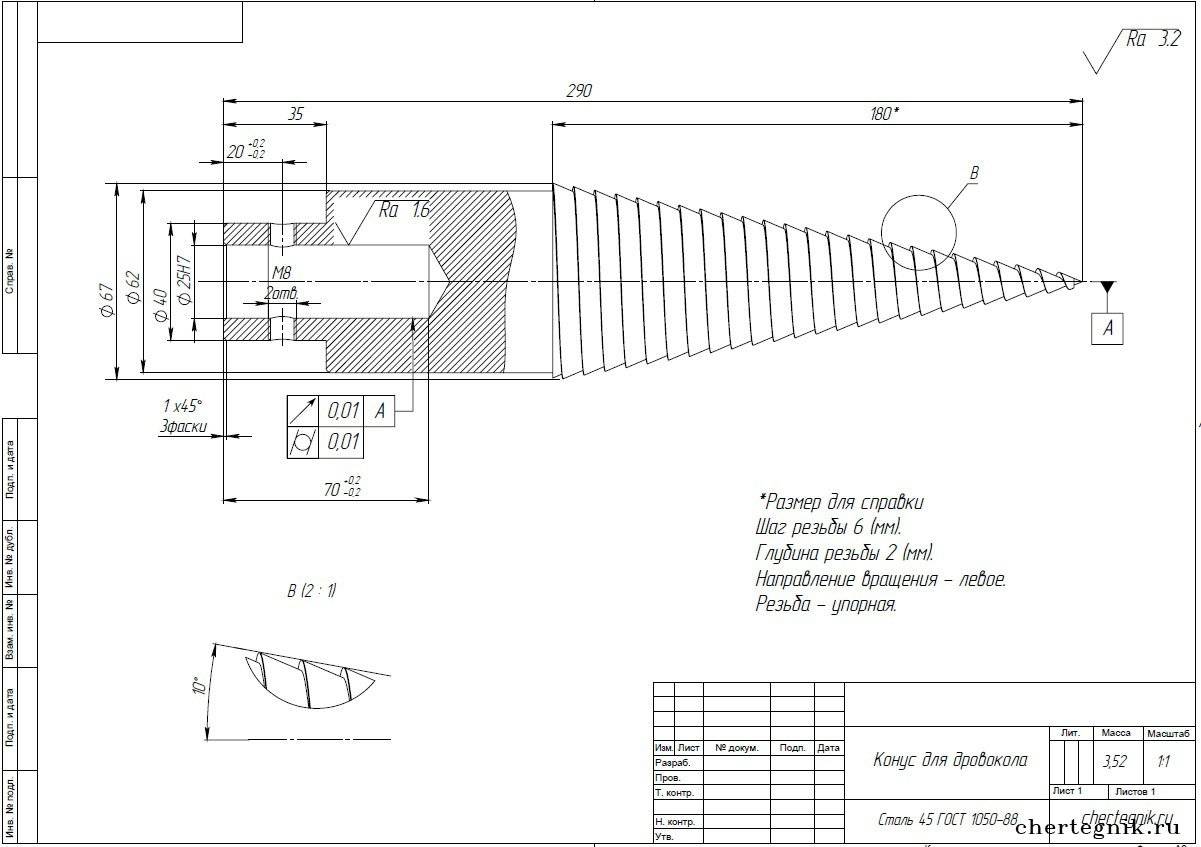

Чертеж с размерами конуса с резьбой для винтового дровокола

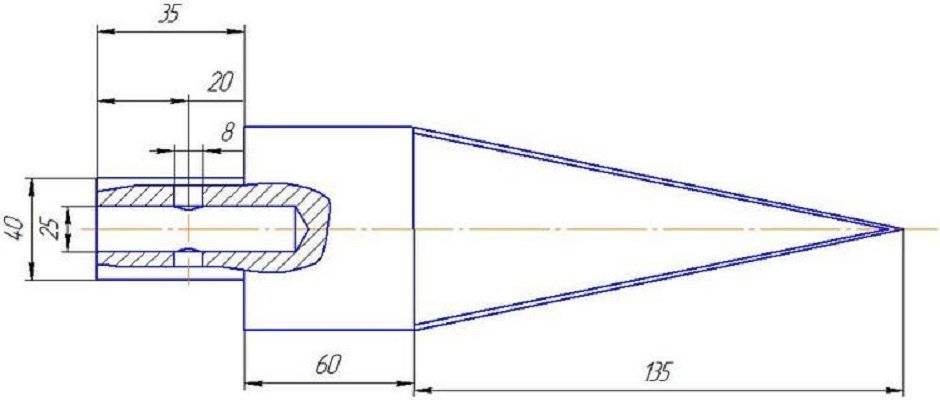

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.
Винт для дровокола
Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.
Электромотор и редуктор
Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.
Дровокол с винтом, надетым непосредственно на коленвал
Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.
Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.
Понижающий редуктор для винтового дровокола
Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.
Где расположить мотор
Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.
Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь
Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.
Гидравлический дровокол
Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.
Устройство гидравлического колуна
Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».
Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу
При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.
Дрова для печи. Какие они должны быть
С другой стороны, если есть возможность построить дровокол своими руками чертежи фото инструкции тоже всегда найдутся, почему бы хотя бы не попробовать облегчить себе жизнь. Перед тем как рассматривать существующие варианты дровоколов, стоит знать, какие именно дрова должны использоваться для топки печи или бани.
Дело в том, что процесс горения и температура печи сильно зависит не только от породы дерева или степени его просушки, но и от формы, длины, толщины каждого полена. Если чурбак достаточно тонкий, его можно просто расколоть пополам на две плахи. Более крупные раскалывают на четыре, шесть или восемь частей. Основное правило — полено не должно быть слишком толстым, иначе оно при горении не даст температуры и может даже не догореть до конца. Собственно, вся теория. Теперь перейдём к практике и выясним, какой дровокол для постройки своими руками подойдёт лучше всего.
Самодельный колун для колки дров ручной
Рад всех вас видеть в новом обзор на различные поделки своими руками. Сегодня Вас познакомлю с одной очень познавательной самоделкой, которая вас точно может заинтересовать. В наших обзорах мы пытаемся объективно оценить задумку автора, насколько верно было выбрано конструктивное решение, как автор поработал над внешним видом изобретения и существуют ли аналоги.
— Так что же нас сегодня ждет? — Спросите вы!
На сцене колун для дров сделанный своими руками
. Честно сказать, я уже нашел ему применение и мысленно представляю его у себяна даче !(Как он работает покажу в самом конце)— Может быть я поспешил? — Давайте разбираться!
Идея самодельного колуна
Оценка 5 из 5
Рекомендуем : Самодельный лобзиковый станок своими руками
Наверное вы уже почувствовали мое восторженное настроение к этому инструменту. Да, это действительно так. Идея колона для дров показанная автором, мне приглянулась, и кажется весьма толковой на первый взгляд.
Я без проблем могу представить, что такой колун будет стоять у меня на даче
. Представляю, как установлю в него небольшое полено и ударю сверху, и легко и просто получу дрова для бани.
Тем не менее за идею автору ставлю 5 баллов, давайте рассмотрим теперь конструкцию.
Конструкция самодельньного колуна
Оценка 5 из 5
Вся конструкция колуна сделанного своими руками выполнена из прутьев арматуры 10-12 мм. Арматура была разрезана на небольшие отрезки и после чего сварены в каркас.
Оценивая конструктивное решение этого изобретение, можно отметить, верность выбранного материала — арматуру. Ведь, кто-то мог сделать из профильной труба, к примеру?
Профильная труба для такого варианта довольно плохой выбор, так как колун принимает на себя довольно большую нагрузку, швы сварки профильных труб, с такой нагрузкой не справятся.
Рекомендуем : Как сделать отверстие в болте
Давайте теперь перейдем от оценки материала, к оценке верности конструкции каркаса. Каркас спланирован довольно грамотно и обдуманно, такое решение позволяет распределить нагрузки при ударе верным образом.
За этот раздел, можно смело поставить 5 из 5 балов, думаю вы со мной согласитесь.
Дизайн самодельного колуна
Оценка 2 из 5
Кто нас читает уже давно, наверняка знает, что автор изобретения Mr. SunY. редко, когда окрашивает свои инструменты сделанные своими руками
, но не в этот раз.
Несмотря, на то что арматура сама по себе выглядит довольно стильно, и можно было ее так и оставить без окраски, но она же заржавеет, через 2-3 месяца на улице, поэтому автор принял верное решение, окрасив конструкцию в черный цвет.
Рекомендуем : Самодельный шиномонтажный станок чертежи
На месте автора, я бы покрыл колон для дров сделанный своими руками обычным прозрачным лаком.
За тот вид, что изделие имеет сейчас, ставлю 4 из 5 балла.
Аналоги самодельного колуна
Оценка 5 из 5
Давайте посмотрим, какие есть аналоги у этого изобретение. Иногда, колун называют еще колодой (но как правило она из дерева, а не из металла), этот вариант встречается чаще.
К сожалению, ничего похожего найти мне не удалось, в магазинах представлены либо топоры-колоны цена на которые 1-3 тыс. руб., или деревянные колоды от 5 тыс. руб..
Поэтому за данный пункт, автор получает максимально количество балов.
Итог про самодельный колун
По итогу подробного обзора, колун для дров своими руками
получает 17 из 20 балов — такое количество балов, является довольно высоким показателям для наших обзоров.
Это означает, что самоделка вполне разумная, и можно ее повторить для использования, например, на дачном участке
Дровоколы с электроприводом
Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».
Винтовой (конусный)
Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.
Конусный дровокол ускоряет заготовку дров
Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.
Параметры конуса и резьбы
Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.
Чертеж с размерами конуса с резьбой для винтового дровокола
Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.
Винт для дровокола
Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.
Электромотор и редуктор
Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.
Дровокол с винтом, надетым непосредственно на коленвал
Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.
Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.
Понижающий редуктор для винтового дровокола
Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.
Где расположить мотор
Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.
Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь
Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.
Гидравлический дровокол
Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.
Устройство гидравлического колуна
Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».
Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу
При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.
Постройка металлической конструкции
Чтобы устройство получилось более дешёвым, желательно использовать подручный материал. Для строительства каркаса прекрасно подойдёт любой железный уголок либо швеллер. Вначале из них необходимо болгаркой отрезать четыре ноги. Они получатся наиболее устойчивыми, если использовать старые водопроводные трубы. Чем больше будет диаметр, тем прочнее и надёжнее окажется станок. Высота его должна получиться не очень низкой, но и не слишком большой. В противном случае трудно будет работать, потому что спина быстро начнёт уставать. Оптимальный размер обычно составляет на 5-10 сантиметров ниже пояса.
Далее предстоит сделать ещё четыре отрезка из уголка или швеллера. Они пойдут на строительство верхней части стола. Каждую заготовку поочерёдно сваркой соединяют на трубы так, чтобы получился каркас в виде стола. После этого наверх кладут металлический лист и отчерчивают мелом по периметру. Лишние края ровно обрезают болгаркой и с помощью сварочного аппарата закрепляют всё на прихватки. Затем ниже к ногам приваривают ещё четыре перекладины и закрывают железом. Получится нижняя полка, на которой будет располагаться мотор.
Монтаж электродвигателя
При разделке больших чурок дровокол-морковка испытывает значительные нагрузки. Зачастую изобретатели используют мотор от старой стиральной машины. Но этот вариант не всегда оправдывает себя. Когда требуется расчленить крепкую чурку с сучками, то маломощный двигатель не справляется с задачей и просто останавливается. Поэтому лучше сразу найти хороший и мощный электромотор, который применяется на станках в серьёзных производствах.
И только после этого наверх устанавливают электродвигатель. Потом его выравнивают, размечают отверстия, сверлят и закрепляют болтами. По окончании к валу прикручивают шкив и подключают кабель.
Сборка и установка морковки
Если устройство винтового колуна было полностью куплено в магазине, то установить его не составит труда. Для этого агрегат помещают на стол и отмечают точки крепления. Затем там сверлят отверстия, вставляют болты и накрепко их затягивают. Зачастую не все могут осуществить дорогую покупку. В этом случае можно попробовать сделать конусное устройство значительно дешевле своими руками. Но за морковку для колки дров с валом заплатить всё-таки придётся. Так как изготовить эти детали самостоятельно без токарного станка практически невозможно.
Когда токарь выточит конус для дровокола, потребуется найти подходящие подшипники в соответствии с диаметром вала морковки. А также отыскать небольшую трубу, чтобы туда плотно входили их наружные обоймы. Затем взять и постараться аккуратно собрать все детали в единую конструкцию и сзади на вал поставить шкив.
Дровокол электромеханического типа с редуктором и толкателем
Очень массивная конструкция и энергозатратная. Сборка требует солидных финансовых вложений. Обязательное условие — это мощный редуктор. Основное преимущество заключается в повышенной производительности в сравнении с предыдущим винтовым вариантом.
Работа основана на использовании шатунного механизма. Редуктор вращает этот шатун. Он, в свою очередь, скользит по направляющей к ножу. За счёт редуктора создаётся большое усилие. Его достаточно, чтобы расколоть любую древесину.
Чтобы собрать конструкцию, потребуется сделать правильный выбор в пользу подходящего редуктора, двигателя, а также диаметров шкивов. Ещё большую роль играет длина кривошипа.
Касательно выбора редуктора, мотора и шкивов можно дать следующие рекомендации:
- Можно использовать редуктор, имеющий передаточное отношение не меньше 1 к 20. Но оптимально брать с показателем 1 к 40 и выше.
- Выбираемый редуктор должен выдерживать высокий крутящий момент и при этом не выходить из строя. И тут большую роль будет играть диаметр выходного вала. Этот показатель выбирайте от 40 мм и более.
- Количество оборот на валу должно быть около 11-14 в минуту. Для получения таких параметров требуется двигатель с вращением 950 об/мин и редуктор на 1 к 70 по передаточному соотношению. На выходе тогда получается 13,5 оборотов за минуту.
- Если двигатель и редуктор имеют иные показатели, тогда для решения проблемы можно воспользоваться дополнительной ременной передачей между ними.
- Мощность двигателя должна быть от 3 кВт и выше. Для слабого мотора можно установить на вал маховик. Тогда вероятность остановки рабочего элемента по причине нехватки крутящего момента будет заметно ниже.
- Используйте прочный металлический каркас. Для него подойдёт швеллер 12 или аналогичный металлопрокат. В противном случае возрастает вероятность деформаций и отрыва редуктора от каркаса.
- Нож изготавливайте на основе закалённой твёрдой стали. Как вариант, это может быть пружинная сталь 65Г. Её применяют при создании плоских рессор.
Не менее важным моментом является подбор длины кривошипа. От него будет зависеть длина хода толкателя. Выбирают параметр дровокола исходя из того, поленья каких размеров планируется колоть на оборудовании.
Если поленья имеют длину около 40 см, то и у толкателя ход должен быть 40 см. Толкатель при этом не доходит для ножа на 4-5 см. Получается, что максимальное расстояние между ножом дровокола и толкателем составит условные 44-45 см.
Длину кривошипа подбирают в 2 раза меньше, чем ход толкателя. В рассмотренном случае это 20 см. Таким получится расстояние между центрами двух валов дровокола
Многие недооценивают важность выбора длины кривошипа. А ведь чем меньше этот показатель, тем более усилие в итоге создаёт толкатель
Большая ошибка многих из тех, кто собирает подобные дровоколы своими руками, заключается в создании плотного контакта между шатуном и ножом. Зазор практически отсутствует. И это категорически нельзя делать. Минимальный рекомендуемый зазор составляет 5 см. Даже если шатун не доходит до ножа, всё равно полено обязательно расколется. Плюс это гарантия того, что в случае попадания руки в этот зазор вы не получите травму. У пользователя дровокола будет запас в 5 см, чтобы сохранить целостность собственной руки.
