Двухуровневые потолки из гипсокартона с подсветкой

Разновидности двухуровневого потолка

При разработке дизайн-проекта подвесного потолка из гипсокартона в двух уровнях, профессионалы предлагают следующие варинаты конструктивных решений:

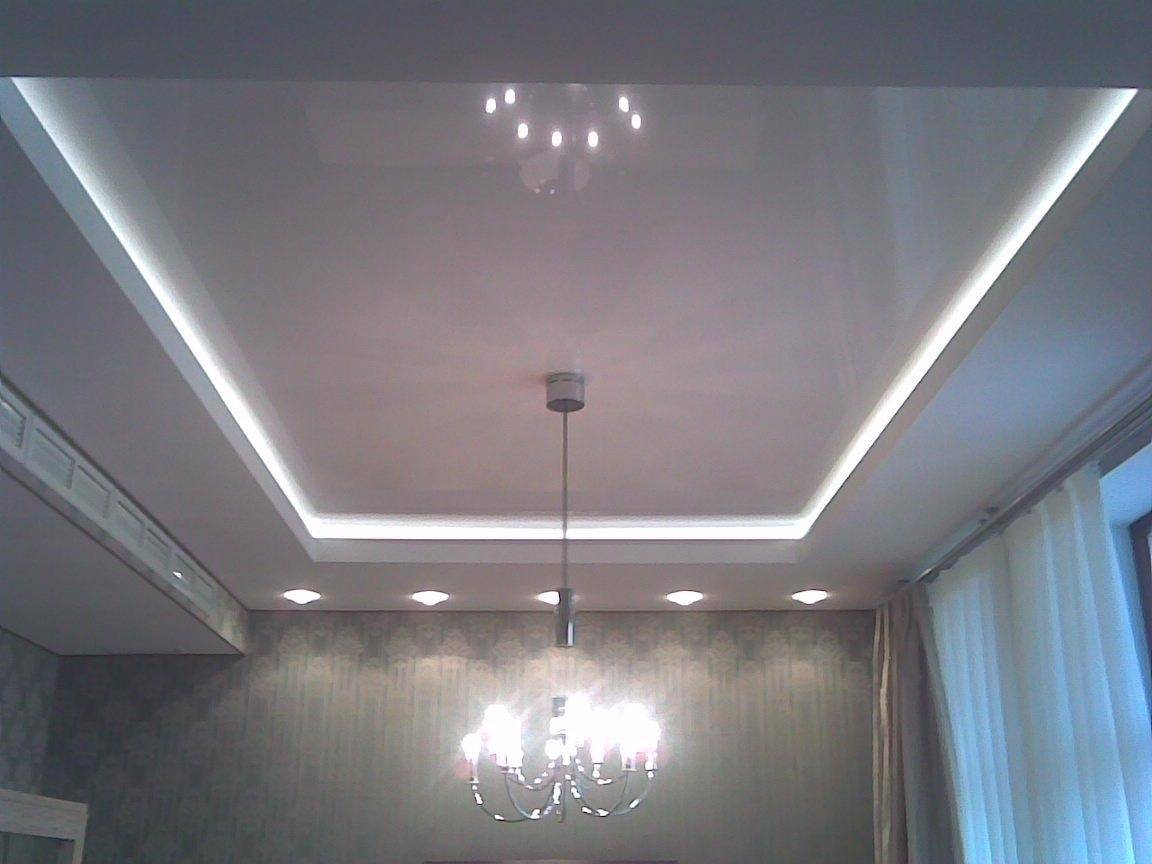

1. Рамочный ортогональный потолок. Классическое решение, которое подходит практически для любой комнаты с правильной геометрией. Конструкция характерна наличием ряда особенностей:

По периметру комнаты устраивается короб из гипсокартона в виде рамки.

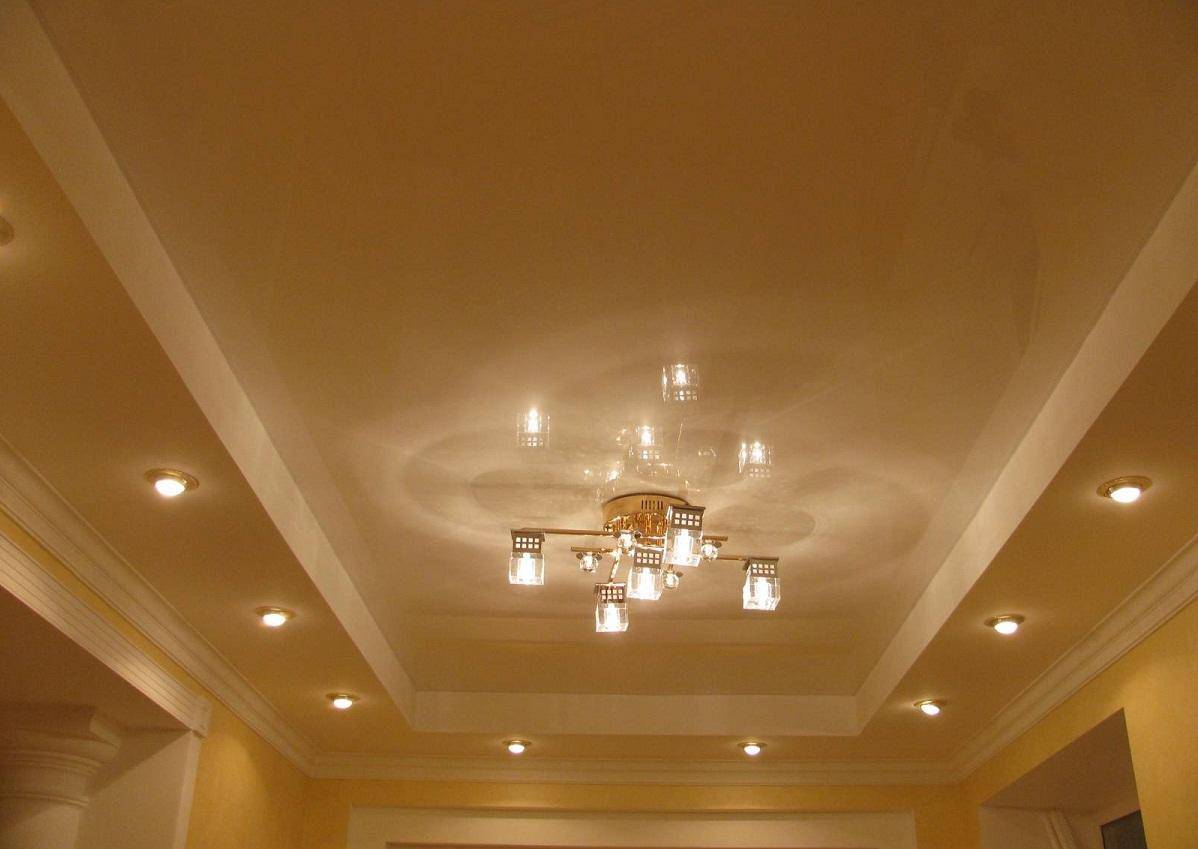

Короб из гипсокартона

• Ширина короба составляет примерно 10% – 15% от наименьшего габарита помещения.
• Толщина конструкции подбирается, исходя из высоты эксплуатируемого пространства, но, как правило, не менее 150 – 200 мм.
• В центре комнаты монтируется второй уровень подвесного потолка, внутри короба.
• Толщина второго яруса составляет около 50 мм.

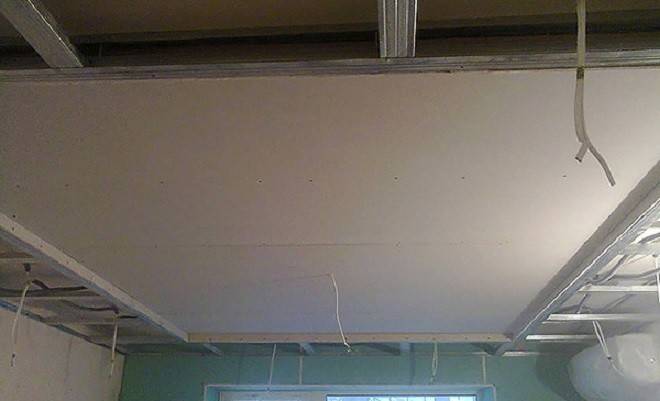

Монтаж двухуровнего потолка

• Короб может отстоять от стен на расстояние до 20 – 50 мм, что создаёт эффект плавающей конструкции.
• По периметру короба устраивается точечное освещение, а в центре второго яруса часто вешается изящная люстра.
• Между первым и вторым ярусом, а также в месте сопряжения плавающего потолка со стенами часто монтируется светодиодная или неоновая лента для усиления визуального эффекта.

Монтаж второго уровня

1. Диагональный потолок. Характерен для стиля модерн или хай-тек. Поверхность потолка пересекают диагональные линии из короба, на котором на одинаковом или разном расстоянии друг от друга устраиваются точечные светильники.

Диагональный потолок

Потолок данной категории мотет быть ассиметричным и не зависит от формы комнаты. Чаще всего, такая конструкция оптимально сочетается с аналогичными диагональными линиями, используемыми в отделке стен.

Разные каскады данной конструкции могут окрашиваться в яркие цвета и контрастировать между собой.

Интерьер с диагональным потолком

1. Зональный потолок. Для такой конструкции характерно создание единой плоскости в одном уровне, с локальными понижениями или повышениями, выполненными из гипсокартонных коробов.

Зональный потолок

Как правило, в центре зонирования устраивается более мощное освещение с отдельным выключателем, которое регулируется по интенсивности светового потока.

Интерьер с зональным потолком

При выборе типа потолка следует учитывать особенность и стилистику отделки помещения, а также расположение предметов мебели. Владельцу помещения нужно помнить, что мебель всегда можно переставить, а изменить потолок без капитальных переделок уже не получится.

Виды светильников для гипсокартонного потолка

Украсить свой гипсокартонный потолок можно различными видами подсветки:

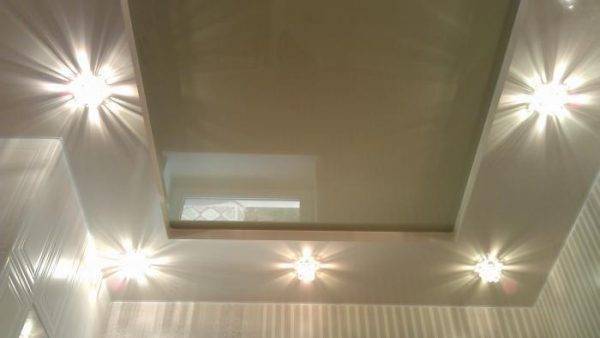

Точечными светильниками. Такие светильники применяется как дополнение к основному освещению.

Они отлично выполнят задачу зонирования комнаты, подсветки отдельных ее частей или станут заменой ночнику. Также эти светильники зачастую используют в качестве аварийного освещения. Этот тип светильников легко монтировать в лист гипсокартона самостоятельно.Люстрой (обычной или светодиодной).

Выбор люстр для освещения комнаты в специализированных магазинах огромен. Вы легко сможете подобрать тот вариант, который подойдет к интерьеру вашей квартиры. Проводку в этом случае менять не придется, но нужно учитывать, что люстровый светильник будет крепиться на сам потолок и немного уменьшать высоту комнаты.

Светильниками из оптоволокна.

С помощью оптоволоконных светильников достигаются самые интересные световые эффекты, например, пейзажи звездного неба или имитация космоса. Но этот вариант освещения больше подойдет для квартир с высокими потолками. Монтаж оптоволоконных светильников осуществляется только специалистами – самостоятельно сделать это без нужных навыков и знаний будет очень сложно.

Светодиодными лентами. Использование светодиодных лент – самый популярный способ подсветки потолочной конструкции из нескольких уровней. Их очень легко монтировать, срок их службы долог, при этом они экономичны и стоят не слишком дорого.

К тому же установленная по периметру потолка светодиодная лента будет освещать комнату равномерно и ярко, так что такая подсветка эффективнее обычных люстр.Неоновыми трубками или неоновыми шнурами. Неоновые трубки дают освещение за счет смеси инертных и светящихся газов, находящейся в их полостях. Они, как и точечные светильники, применяются в сочетании с основными источниками света и служат в основном для подсветки отдельных участков потолка и выделения зон.

Подготовка

Делаем набросок (эскиз) Чтобы успешно реализовать проект, необходимо нарисовать эскиз будущего потолка на листе бумаги. Тогда будет проще не только нанести разметку на базовое основание, но и подсчитать количество расходных материалов и комплектующих, которые понадобятся в работе.

Приготовьте следующие материалы и инструменты:

• перфоратор;
• дрель;
• рулетку и маркер;
• нож для раскроя листов ГКЛ;
• обивочный шнур;
• профили;
• подвесы;
• гипсокартон;
• светильники или другие приборы в зависимости от выбранного вида освещения;
• дюбели, саморезы.

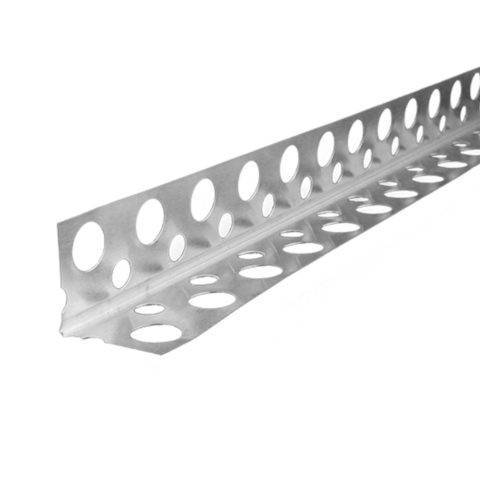

Для финишной отделки конструкции понадобятся: сетка-серпянка, шпатель широкий и узкий, грунтовка, шпаклевка (стартовая и финишная), краска или другие отделочные материалы.

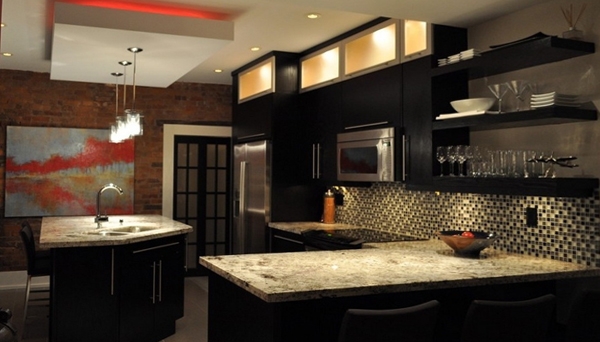

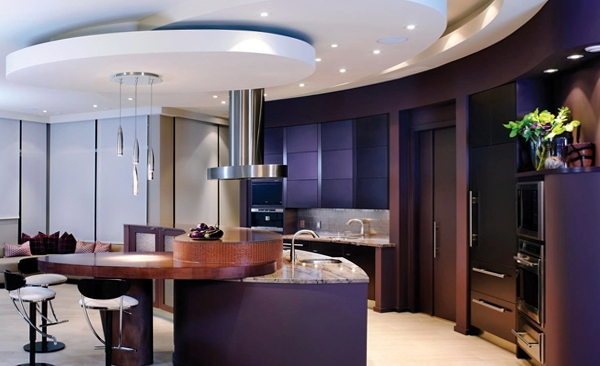

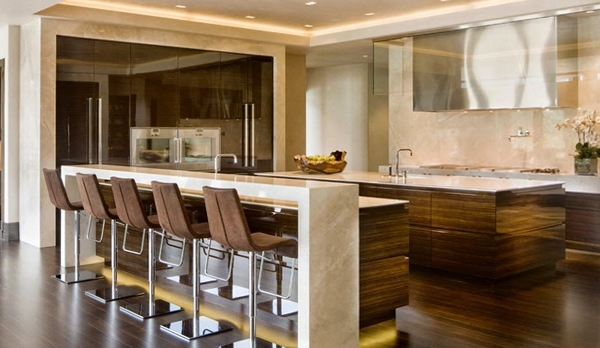

Кухонные потолки из гипсокартонных листов: особенности

На кухне вся семья проводит основное время, поэтому важно правильно подобрать освещение. Чаще всего освещать нужно зону рабочей поверхности или обеденную зону

Поверхность из ГКЛ на кухне может быть по всему периметру потолка, либо в какой — либо зоне. При подборе материала для изготовления потолка на кухне следует учесть, что на кухне зачастую большие температурные перепады, а также высокая пожароопасность. Потолки из пластиковых панелей выглядят довольно дешево и не позволяют сделать конструкцию с несколькими уровнями, а потолки натяжные являются довольно хрупкими и могут повредиться от механических воздействий.

Монтаж каркаса

Установка первого уровня

Алгоритм действий будет следующим:

• сначала крепятся направляющие профили UD к очерчивающей периметр горизонтальной линии на дюбели-пустышки диаметром 6 мм и саморезы (4-5 мм). Если крепежных отверстий на профиле нет, их можно проделать самостоятельно через каждые 40-50 см;
• по расчерченным на потолке линиям, отмечаются точки крепления подвесов через 50-60 см;
• подвесы крепятся к базовой поверхности на такие же дюбели и саморезы, что направляющие;
• далее к подвесам и UD-профилю фиксируют потолочные профили CD на саморезы. Для стыковки профилей тоже используют саморезы. Чтобы исключить провисание потолочного профиля, каждую CD-планку подтягивают средними подвесами, «уши» которых подгибают под профили;
• ровность конструкции проверяют с помощью натянутой капроновой нити. Закрепляют нить на саморезах на UD-профилях. Регулируют высоту каркаса первого уровня подвесами.

После того, как установка каркасной конструкции для первого яруса будет готова, ее обшивают гипсокартоном. Листы крепят к профилям при помощи шуруповерта на саморезы по металлу длиной 2,5 см через каждые 30-40 см. Расход саморезов на стандартный лист составит около 60 шт. Головку каждого шурупа «утапливают» в лист на 2-3 мм.

Монтаж декоративного короба

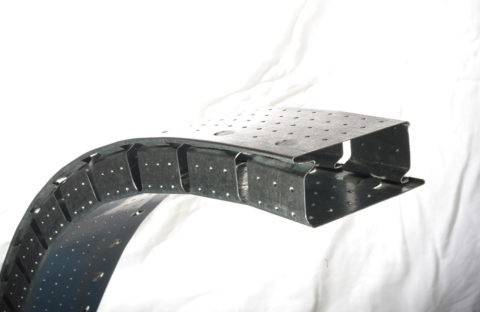

Декоративный короб не обычной формы

Сначала прорисовывают контуры короба, к которому будет крепиться подсветка, на первом ярусе. Далее делают надрезы на боковых стенках направляющего профиля через каждые 5-10 см для удобства сгибания. Профиль прикручивают к обшитому ГКЛ первому ярусу по очерченной линии через гипсокартон.

К стене на саморезы крепят профиль UD, который использовался для установки каркаса первого уровня, а между стеной и изгибом – профиль CD. Если длина потолочного профиля превышает 50 см, дополнительно усиливают крепление подвесами, прикручивая их к профилю каркаса первого уровня на саморезы.

Стоечные элементы нарезают из профиля CD до необходимой длины, фиксируют к каркасу на саморезы.

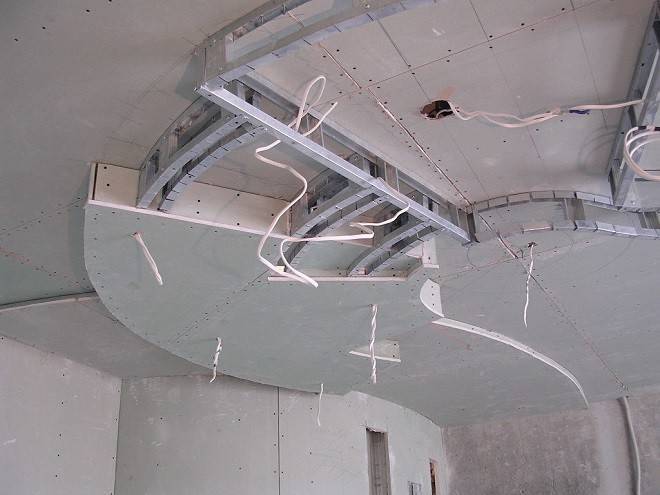

Монтаж готовых сегментов раскроенных под лекала

На заключительном этапе установки подвесного двухъярусного потолка обшивают второй уровень каркаса листами ГКЛ. Лучше крепить материал целыми листами, а обрезку делать на потолке. Или же можно изготовить лекала, по которым раскроить листы, и прикрепить к каркасу готовые сегменты.

Чтобы закрыть гипсокартоном вертикальную плоскость, вырезают полосу необходимой ширины, прикручивают к конструкции на саморезы. При этом, чем меньше будет расстояние между соседними крепежными элементами, тем надежнее получится фиксация.

Особенности, преимущества и недостатки многоуровневого гипсокартонного потолка

При устройстве гипсокартонного потолка, следует учитывать ряд индивидуальных особенностей материала и всей конструкции:

Монтаж осуществляется через направляющие, которые крепятся к плите перекрытия механическим способом, с помощью анкеров или саморезов и дюбелей.

Направляющие

При устройстве гипсокартона, следует помнить, что такой потолок занижает пространство комнаты, так как минимально допустимое расстояние листов от черновой поверхности составляет 50 – 70 мм, за счёт толщины профиля.

Понижение пространства

При выборе листов следует учитывать планировочные и эксплуатационные особенности помещения – уровень влажности, класс пожарной опасности, а также требования по шумоизоляции. В продажу поступают огнеупорные, влагостойкие или звукоизоляционные материалы.

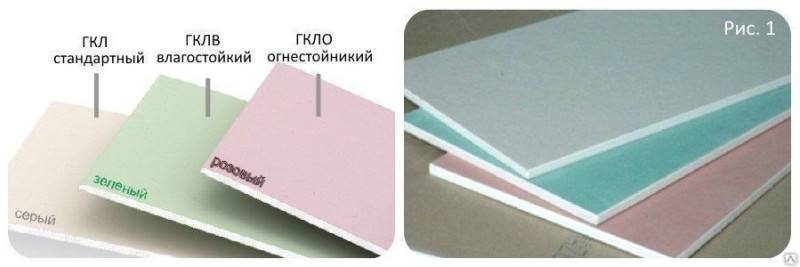

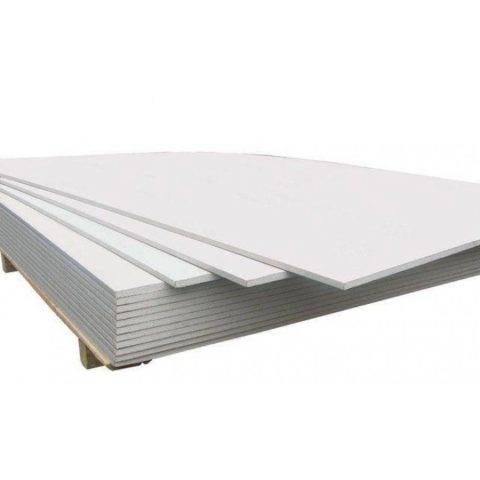

Варианты гипсокартона

• Чаще всего, при устройстве освещения, кабели, патроны лампочек и понижающие трансформаторы монтируются в запотолочном пространстве.
• Потолок после монтажа всегда подлежит чистовой отделке, посредством маскировки стыков, нанесения шпатлёвки и покраски.

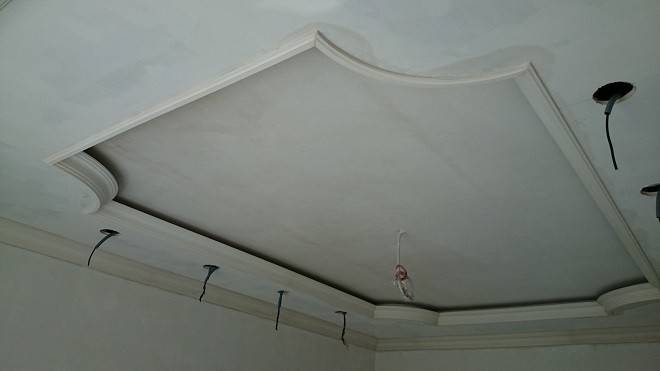

Прокладка освещения

Многоуровневые гипсокартонные потолки предоставляют владельцам помещений ряд неоспоримых преимуществ:

• Разнообразие интерьера.
• Возможность зонирования разных эксплуатируемых пространств в комнате.
• Обустройство разноуровневого освещения с возможностью корректировки интенсивности светового потока.

Реостат для корректировки интенсивности освещения

• В процессе эксплуатации в запотолочном пространстве легко заменить износившуюся или выгоревшую проводку без демонтажа элементов отделки.
• Возможность искусственного понижения пространства, при необходимости устройства трубных коммуникаций под потолком – владелец помещения самостоятельно выбирает отметку устройства конструкции потолка.
• При монтаже гипсокартона, жилец получает возможность комбинации разных типов потолочного покрытия – например, каскадного потолка и натяжных ПВХ-плёнок с рисунками.

В то же время, многие потребители также отмечают ряд минусов данной конструкции:

• Трудоёмкость монтажных процессов.
• Устройство потолка из гипсокартона не избавляет от необходимости проведения продолжительных и сложных мокрых работ.
• Стыки между листами со временем расходятся, что отражается на качестве поверхности.
• Конструкция с учётом отделки стоит существенно дороже оштукатуривания плиты перекрытия с покраской.
• Гипсокартон начинает разбухать при постоянном воздействии влаги.

Набухание гипсокартона

Несмотря на несколько субъективных недостатков, популярность таких потолков в нашей стране только растёт, и собственники новых квартир часто заказывают интересные дизайн-проекты с применением каскадных конструкций.

Монтаж потолка

Разметка и ее особенности

Двухуровневый потолок своими руками предполагает выполнение точной разметки. Делайте и перепроверяйте все аккуратно. Разметка определяет, где расположится второй ярус. Потребуется измерить и уровень от пола.

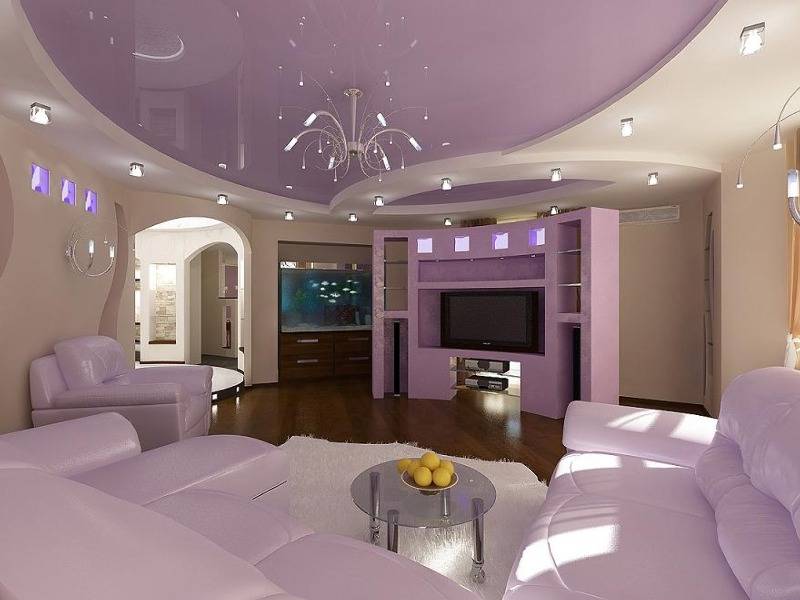

Двухуровневый потолок в интерьере с необычным оформлением света

Для этого используют гидроуровень или лазерный уровень. Если таких инструментов под рукой нет, не расстраивайтесь. Разметку допускается делать и с помощью полого прозрачного шланга длиной в 10 м. Если вы выбрали гидроуровень, такую конструкцию необходимо наполнить. Для этого его край опускают в емкость с водой и избавляются от воздуха с другой стороны шланга

Важно, чтобы не было пузырьков, и уровень жидкости оставался неизменным на протяжении всего измерения

Фото интерьера с потолком из гипсокартона

Электропроводку заранее выводят в отдельное место. Делают на начальном этапе, чтобы не пришлось разбирать каждый ярус по отдельности. Разметка предполагает определение самого низкого угла в помещении. Для этого и потребуется уровень. После этого по периметру проводится линия с помощью отбивочного шнура.

Преимущества конструкций

1. Такая конструкция скрывает все «волнистости», которые выровнять без ГКЛ очень трудно.
2. Перед тем как заняться монтажом металлического каркаса на потолок, не надо идеально выравнивать основу.
3. Скрывается множество проводов и вентиляция.
4. При помощи светодиодной ленты на потолке, подвесная конструкция из гипсокартона выглядит богато, необычно.
5. При самостоятельном монтаже появляется существенная экономия денежных средств (цена работы мастеров – 350 р. квадратный метр), и гордость за «красоту», сделанную собственноручно.

Общие советы

Когда проводится монтаж, надо обратить внимание на следующее:

• Разные виды светоизлучателей устанавливаются по зонам, это растворит общую яркость, которая часто бросается в глаза;
• Чертеж проводки под гипсокартоном рисуется на бумаге отдельно, перед началом проектирования:
  • Кухня – ярко выделяется столешница и печь, отдельно подсвечивается обеденный стол;
  • Спальня – при помощи света выделяется часть у изголовья, а также зеркало;
  • Гостиная – можно лучами выделить зону, в которой стоят комнатные цветы, диван для отдыха;
  • Детская – прекрасно смотрится «Звездное небо»;
• При сочетании разных типов подсветки, на каждый узел надо выводить отдельный выключатель.

Конструкции двухуровневых потолков из ГКЛ

Существуют следующие варианты монтажа двухуровневых потолков из гипсокартона:

1. Устройство второго уровня.
   Используется при ровной поверхности базового потолка, который в данном случае и является верхним уровнем.

   То есть, под несущим основанием монтируется дополнительный ярус в виде элементов декоративной конфигурации, между которыми просматривается верхний уровень. Осветительные приборы при такой системе устанавливаются в межъярусном каркасе – в отверстиях второго уровня и направлены вниз, либо ориентированы вверх.

2. Последовательный монтаж двух уровней.
   На неровный несущий потолок монтируется каркас верхнего яруса, к которому затем крепят конструкцию нижнего уровня, меньшего по площади и весу. Такой способ отделки избавляет от необходимости выравнивания чернового основания смесями, так как оно полностью скрыто за облицовкой.

3. Обратный монтаж.
   Каркас второго уровня собирается в первую очередь, а к его элементам крепится конструкция верхнего яруса.

Из перечисленных методик к самостоятельному исполнению рекомендованы первые две — покрытия, требующие монтажа лишь второго уровня, или – последовательной установки двух ярусов. Рассмотрим первый способ.

Фотогалерея

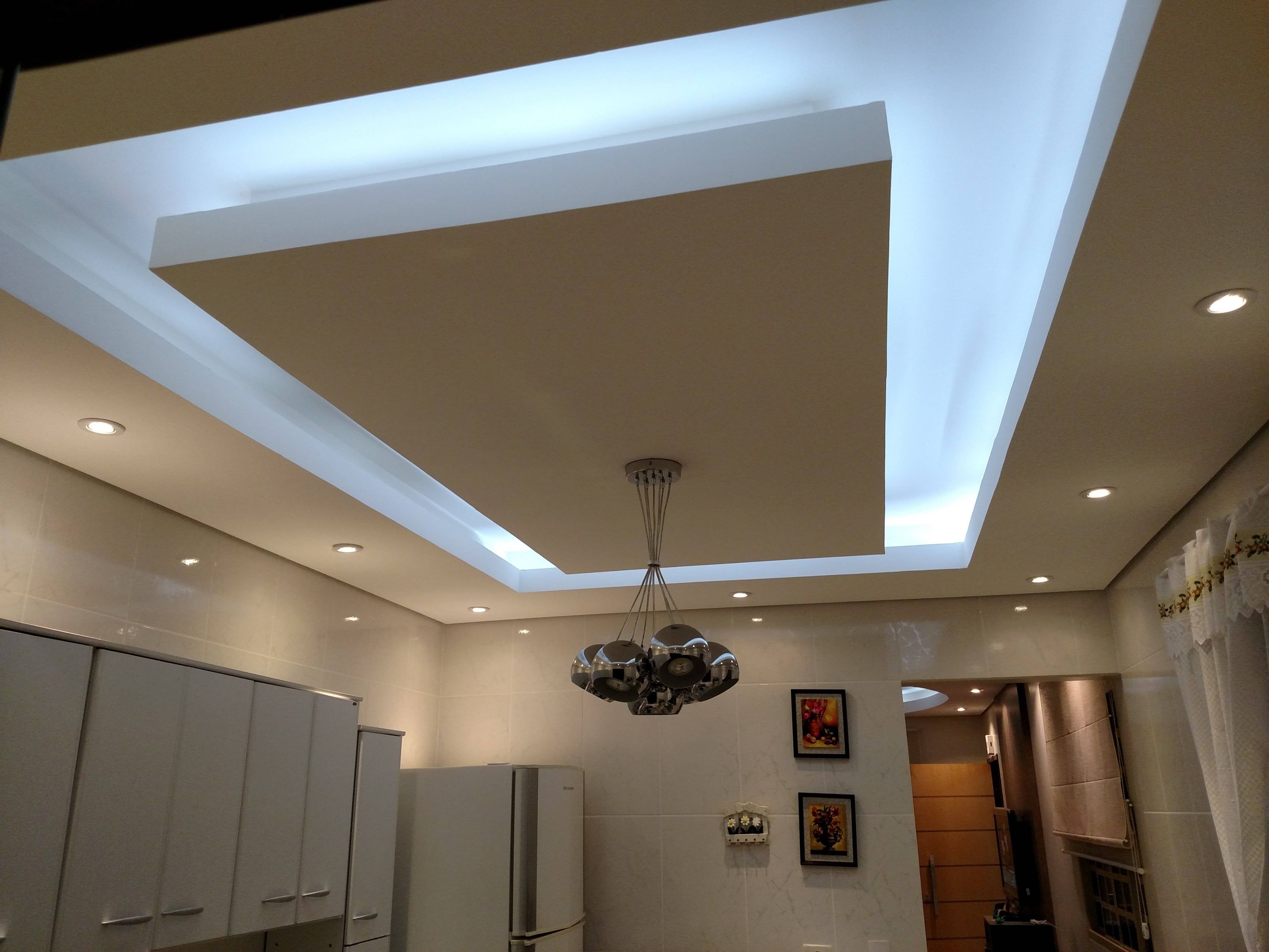

Примеры двухуровневых потолков с подсветкой:

Потолочная конструкция в виде звездыСтандартный вариант оформленияПрямоугольная система потолкаПрямоугольник со скошенными угламиОвальные фантазииКлассические формы и изяществоКвадрат по середине потолкаПлавные линии с неоновой подсветкойЧасть потолка оформленного двухуровневой конструкциейГраница уровней подчеркивается неоновой подсветкойПлавные линии в конструкции сложны в исполненииКруглые элементыОвальная форма потолочной системыПрямоугольные мотивыЕще одна идея для оформленияСиняя подсветка подчеркнет границу между уровнямиГраница уровней выделяется за счет правильно подобранной подсветкиПросто и со вкусомНежно, изящно, выигрышноВсе тот же прямоугольник, но в другом исполнении

Потолки из гипсокартона

Двухуровневые потолки будут прекрасно смотреться в детской комнате. Гипсокартон дает возможность соорудить на потолке любые фигуры: цветок, солнышко, инопланетный корабль, футбольный мяч. 175 фото подвесных потолков из гипсокартона для спальни, гостиной и кухни. Подробная помощь в подборе потолка для комнаты маленького размера. Лаконичная и удобная инфографика по выбору стиля дизайна.Выбирайте цвета в теплой светлой гамме.

А если сделать потолок и стены одного цвета, то границы помещения словно размоются, и это также создаст иллюзию большого пространства. Многоуровневые потолки оформляют, как правило, прямо над кроватью

Избегайте ярких и привлекающих внимание расцветок: дизайн должен расслаблять! Потолки теплых светлых и приглушенных тонов лучше всего справятся с этой задачей. Интересный дизайнерский прием – так называемый “парящий” потолок. Эффект парения потолка достигается за счет монтажа второго уровня по центру без видимых боковых стенок

Светодиоды размещают внутри этой конструкции так, что их незаметно, а виден лишь их свет. Проверьте, что у Вас имеется в арсенале, если чего-то нет, докупите. Понадобятся Вам: саморезы, подвесы, дюбеля-гвозди, профиля (минимум 4 мм). Не стоит нагромождать помещение, используя очень сложные формы или конструкции из многих уровней

Эффект парения потолка достигается за счет монтажа второго уровня по центру без видимых боковых стенок. Светодиоды размещают внутри этой конструкции так, что их незаметно, а виден лишь их свет. Проверьте, что у Вас имеется в арсенале, если чего-то нет, докупите. Понадобятся Вам: саморезы, подвесы, дюбеля-гвозди, профиля (минимум 4 мм). Не стоит нагромождать помещение, используя очень сложные формы или конструкции из многих уровней.

Ведь это допустимо только лишь для оформления разных зон. Чтобы разделить помещение на зону для игр, учебы и сна: повесьте в центре комнаты большую и яркую люстру, над рабочим столом ребенка установите несколько точечных светильников, а над кроватью монтируйте осветительные приборы с приглушенным синеватым сиянием. Таким образом, игровая зона будет залита ярким светом, над тетрадью вашего чада всегда будет дополнительное освещение, а перед сном он сможет любоваться маленькими светильниками с эффектом ночника.

К оформлению потолка в детской комнате нужно подходить с особой фантазией, ведь от этой части комнаты будет зависеть то, насколько уютно будет находиться ребенку в своем личном пространстве. Сочетая натяжное фото-полотно и гипсокартонные листы, можно создать на потолке эффект звездного неба или заката на набережной. Данные смешанные модели позволяют создать неповторимый дизайн потолка. Необычные гипсокартонные формы в комбинации с цветными и красочными глянцевыми или матовыми поверхностями с рисунком или без, выглядят впечатляюще и формируют определенное настроение в детской.

Двухступенчатая комбинированная конструкция, которая является довольно популярной и востребованной в оформлении потолочного пространства. Как известно, нельзя оформить детскую комнату одинаково для каждого. Дизайн комнаты для мальчика сильно отличается от того, что находится в спальне маленькой принцессы.

Есть несколько советов, говорящих о том, как оформить комнату для детей разного пола.

Создание в комнате отдельных зон для игры, учебы, сна помогает ребенку правильно развиваться

Он концентрирует внимание именно на том занятии, для которого предназначена определенная зона. Ребенок приучается к порядку, так как каждая вещица находится на своем месте

Уникальность дизайна вызывает интерес ребенка, и он с удовольствием проводит время в своей комнате. Да и друзьям, которые будут его посещать, будет очень интересным.

Но не только красочные герои пользуются популярностью. Отмечается активность родителей на приобретение фотообоев голубого неба и космических пейзажей. Инструменты, которые понадобятся: молоток, ножовка, электродрель, шуроповерт, наждачная бумага, нож по металлу, перфоратор.

Также необходима стремянка, строительный уровень и линейка.

Что представляет собой многоуровневый потолок

Чтобы понять, как проводится монтаж многоуровневых потолков из гипсокартона с подсветкой, нужно сначала разобраться с тем, что они собой представляют. Если потолок состоит из двух и более уровней, то он может называться многоуровневым. Обычно делают два или три уровня. Зачастую двух уровней вполне достаточно, чтобы полностью преобразить потолок, а вот четыре уровня это уже явный перебор. Мало того, что скрадывается слишком много пространства, так еще и вся конструкция будет выглядеть громоздко и нелепо.

Несколько уровней используется для того, чтобы сделать разводку проводов, скрыть вентиляцию и прочие коммуникации. Также второй ярус каркаса с гипсокартоном помогает устанавливать светильники в нишах и коробах. Благодаря этому свет распределяется по комнате не так, как от источников прямого освещения.

Освещение на потолке может быть открытым (светильники видно) и скрытым (светильников не видно). Особую популярность набирает скрытое освещение. Оно не бьет в глаза, а также позволяет преподать комнату в новом свете, в прямом и переносном смысле. Именно многоуровневый потолок из гипсокартона с подсветкой позволил воплотить в жизни эту идею. Несколько уровней позволяют спрятать освещение в любом месте и подавать его в комнату под любым углом.

Подача света может происходить под любым углом

На какие нюансы еще нужно обратить внимание?

1. Без схемы многоуровневый потолок почти нереально собрать. Нужен хотя бы самый примитивный набросок. Желательно сделать чертеж с указанием всех необходимых параметров для сборки подвесной конструкции. Причем следует указать не только форму каждого уровня, но и точки размещения освещения.
2. Зачем вам нужен многоуровневый потолок? Он будет служить для зонирования помещения? Это такой элемент декора? Он необходим чтобы спрятать все коммуникации? На эти вопросы нужно заранее ответить самому себе, чтобы понимать, зачем затевается ремонт.
3. Разобравшись с предыдущими двумя пунктами, можно будет понять, сколько же ярусов нужно сделать, два, три или может быть четыре.
4. Следует определиться со светом. Будут использоваться точечные светильники, светодиодные ленты, галогенные лампы или что-то еще.

Как сделать потолок из гипсокартона своими руками

Если натяжные потолки должны монтировать профессионалы, то собрать гипсокартонный короб можно самостоятельно. По сути, тебе всего лишь нужен ровный каркас из металлопрофиля. Потом он обшивается листами на обычные саморезы.

Материалы

Есть разные марки гипсокартона: классические, гипсоволоконные, водостойкие или огнестойкие. Для каркаса нужны длинные металлические профили и покороче – несущие продольные. Для монтажа используются специальные П-образные подвесы, которые позволяют регулировать высоту и выравнивать уровень.

Инструменты

Тебе обязательно понадобится устойчивая стремянка, строительная ножовка с мелкими зубцами и строительный нож. На каждом этапе используй уровень, чтобы вовремя регулировать высоту конструкции. Еще понадобится шуруповерт, дрель с разными насадками, рулетка и карандаш.

Монтаж

Сначала узнай, есть ли у тебя перепад высоты, и высчитай его – измерь расстояние от пола до потолка во всех углах комнаты. Подвесы крепятся дюбелями прямо в бетонное основание с расстоянием около 65 см, а направляющие – с шагом около 35 см.

Провода, трубы и другие коммуникации закладываются после монтажа каркаса. Сразу нужно разметить, где будут гнезда под светильники и розетки. Листы гипсокартона крепи к каркасу саморезами с шагом в 15 см, отступая около 2 см от края. Все стыки обязательно нужно зашпаклевать и укрепить армирующей лентой.

Установка каркаса первого уровня

В производстве первого уровня есть методы, по которым монтируется обрешетка. Первый вариант более простой — поперечный:

1. Крепление НП к стене, по намеченной разметке. Крепежи устанавливаются через каждых 50 см.
2. По намеченным крестикам крепятся подвесы. Расстояние между ними 50 см.
3. На них крепится ПП маленькими саморезами. Потолочный профиль соединяется с направляющим на стене.
4. Для ровности поверхности натягивается капроновая нить, провисшие ПП регулируются подвесами. Их концы подгибаются, и подтягивается ПП.
5. Нить должна быть натянута по НП на стене. Если выглядывают кончики подвесов, их требуется разогнуть в разные стороны.

После того как первый ярус создан, начинается прокладывание проводов. Их надо поместить в гофру для изоляции. Провода не должны контактировать с металлом, во избежание замыкания и возгорания. В каждой точке предполагаемого электроприбора провод выставляется на 15 см. Проводку выводят к точке выключателя один конец, и к электрокоробке – другой конец.

Вторым вариантом является установка ячеечного каркаса

Ячеистый каркас представляет собой своеобразную сетку, которая устанавливается следующим образом:

1. По стене через всю комнату на расстоянии 10 см от верха, крепится НП. Крепежи фиксируются с применением дюбелей через каждых 40 см. Низ НП должен совпадать с отчерченной чертой.
2. От стены, на расстоянии 30 см, по намеченным границам, крепятся подвесы. Они должны располагаться через каждых 60 см должно получиться так: перемычка-подвес-перемычка.
3. ПП фиксируется саморезами к подвесам. Для ровности плоскости, натягивается шелковая нить. Края подвесов разгибаются в разные стороны. Если металлическая деталь короткая, её наращивают соединителем.
4. Перемычки фиксируются перпендикулярно ПП, для этого используются крабы. Располагаются они на границе стыка гипса (каждые 3 метра), поэтому перемычки будут каждые 60 см. Крепеж происходит ступенчато.

Таким способом образуются ячейки. Если ПП провисает, он подтягивается подвесами. Перемычки изготавливаются из ПП, методом обрезания. Одна перемычка 60 см. Крабы прикрепляются к остальным частям маленькими саморезами. В некоторых случаях перед креплением профилей, на «спинку» клеится уплотнитель.

Монтаж каркаса двухуровневого потолка

Сначала при помощи уровня, предпочтительно пользоваться лазерным инструментом, выполняют разметку установки будущей каркасной системы. Затем определяются с желаемой высотой потолка, а точнее – с расстоянием между двумя ярусами потолка.

Чаще всего эта величина составляет около 20 сантиметров, поскольку в двухуровневых потолках с подсветкой нужно иметь достаточно внутреннего пространства для монтажа светильников. Иначе в случае появления необходимости заменить лампы или отремонтировать систему освещения нехватка места способна доставить немало проблем.

Преимуществом подвесных конструкций является то, что не нужно удалять с поверхности потолка и стен остатки старой штукатурки. Такую работу делают при наличии серьезных недостатков, для устранения которых требуется выравнивание основания.

Несущим каркасом для двойного потолка из гипсокартона с подсветкой будет конструкция, собранная из оцинкованной стали, для ее изготовления нужны следующие элементы:

• направляющий профиль – 27,5 или 30 сантиметров;
• профиль потолочный – 27,5 либо 30 сантиметров;
• прямые подвесы;
• набор анкеров с шурупами 6/50;
• саморезы – 3,5х11 либо 4,2х16 миллиметров.

Профиля нарезают ножницами, после чего в дальнейшем их устанавливают на места в соответствии с ранее нанесенной разметкой. Для фиксации профилей задействуют дюбели. Их забивают молотком в предварительно подготовленные при помощи перфоратора отверстия. Для окончательного крепления каждый дюбель следует докрутить шуруповертом.

Потолочный профиль нарезают на куски, имеющие длину на 5 сантиметров короче, чем предполагаемая высота конструкции. Концы отрезков нужно подогнуть, чтобы в процессе монтажа они не являлись помехой. К двум концам направляющего профиля прикрепляют кусочки потолочного.

Дальше от нижнего направляющего профиля отрезают кусок аналогичной длины, что и верхний элемент. Затем данный отрезок разворачивают тыльной стороной и прорезают пазы, а потом нижний профиль прикручивают к нижнему участку потолочного элемента на концах.

Создание эскизов, схем и чертежей

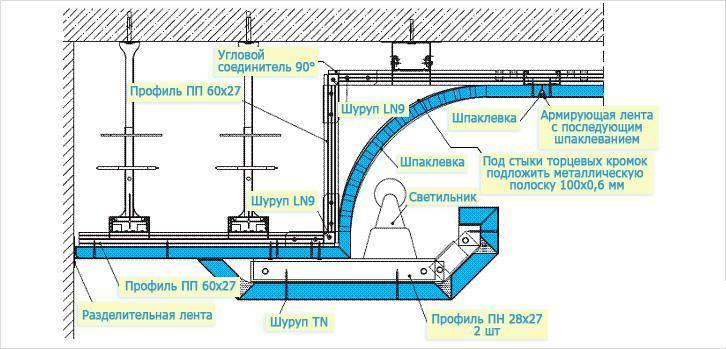

Схема подвесного потолка из гипсокартона с подсветкой

На этой стадии нужно определиться с дизайном будущей конструкции, а потом и с количеством ярусов. Мы будем всё рассматривать на примере двухуровневого потолка из гипсокартона, ведь это наиболее популярная конструкция. Если уровней больше, то они делаются по такому же принципу, как и второй уровень.

Схема двухуровневого потолка из гипсокартона с подсветкой

Придумать дизайн можно самостоятельно, но сначала лучше посмотреть на существующие примеры. Из них можно узнать, что в моде криволинейные элементы. Может показаться, что вам не по силам собрать криволинейный многоуровневый потолок из гипсокартона с подсветкой, но это лишь поначалу. Потратив время на эскиз, придет понимание того, что всё не настолько уж и сложно.

При создании чертежа нужно указать не только места крепления светильников и форму потолка, но также и места расположения всех профилей, чтобы правильно собрать конструкцию. Размещать всю эту конструкцию на глаз не рискнет даже бывалый мастер.

Материалы

Какие материалы нужны для того, чтобы смонтировать  двухуровневый гипсокартонный потолок своими руками?

Изображение	Описание
Гипсокартон	Для потолочных конструкций принято использовать ГКЛ толщиной 9,5 мм (во влажных помещениях — влагостойкий). Однако он может быть заменен более толстым (12,5 мм) и прочным стеновым.
Профиль ПП	Потолочный оцинкованный профиль размером 27х60 миллиметров. Применяется для сборки  обрешетки верхнего уровня потолка, монтажа коробов и ниш.
ПНП	ПНП — сокращение от «потолочный направляющий профиль». Используется для соединения ПП между собой и с капитальными конструкциями. Сечение — 28х27 мм.
ПС	Профиль стоечный, как и следует из названия, служит наряду с ПП для изготовления стоек потолочных коробов и переходов между уровнями. Отличается от него  увеличенной высотой боковых стенок (50 мм при ширине 50-100 мм) и, соответственно, повышенной жесткостью.
ПН	Профиль направляющий связывает стойки между собой, и отвечает за их крепление к верхнему и нижнему уровню потолка, или к перекрытию. Ширина — 50-100 мм, высота боковых стенок — 40 мм.
Профиль гибкий	Гибкий оцинкованный профиль используется для создания криволинейных переходов между уровнями. При необходимости может быть заменен профилями ПН или ПНП с надрезанными с небольшим шагом боковыми стенками.
Подвесы	Прямые потолочные подвесы связывают каркас с перекрытием.
9-миллиметровые саморезы	Саморезы с прессшайбами (опционально — со сверлом) соединяют подвесы и профили между собой.
25-миллиметровые саморезы	Фосфатированные саморезы крепят гипсокартон к каркасу
Анкеры-клинья	Крепеж позволяет надежно зафиксировать подвесы и направляющие на поверхности перекрытия
Дюбель-гвозди	Этот тип крепежа применяется для настенного монтажа направляющих.
Шпаклевка	Гипсовая шпатлевка (финишная или универсальная) нужна для заделки крепежа и швов при отделке ГКЛ под покраску.
Серпянка	Стеклосетка с клеящим покрытием на одной стороне применяется для армирования швов и внутренних углов. Она исключает появление трещин вследствие температурного расширения гипсокартона.
Армирующий уголок	Пластиковый или оцинкованный уголок служит для армирования внешних углов перехода между уровнями. Он может быть жестким и гибким.
Грунтовка	Праймер, или проникающая грунтовка окончательно готовит потолок из гипсокартона — двухуровневый или одноуровневый — к покраске. Грунт приклеивает оставшуюся после шлифовки пыль, улучшает сцепление краски с поверхностью и  уменьшает ее расход.
