Как сделать двухуровневый потолок из гипсокартона

Как сделать самостоятельно — инструкция

натяжной

1. Если поверхность потолка содержит отделку с плохой сцепляемостью с потолочным перекрытием, то её необходимо снять металлической щёткой или скребком.
2. Поверхность необходимо очистить влажной тряпкой от пыли, загрязнений и просушить.
3. Наносится слой грунтовки с антибактерицидным компонентом, что будет препятствовать развитию грибка, плесени, вредных микроорганизмов.

Предварительная схема разметки

1. Определяется структура многоуровневого потолка. Для этого учитываются габариты коммуникаций, толщина профиля, размеры укладываемой термоизоляции.
2. На поверхности стен откладываются отметки, затем прорисовывается с одинаковой удалённостью от «нулевой отметки» линия по периметру для низа первого яруса каркаса.
3. Если второй ярус будет прилегать к стене, необходимо выполнить дополнительную разметку на толщину профиля также по периметру в соответствии с имеющимся проектом.
4. Для внутреннего расположения второго яруса разметка уже будет наноситься на прикреплённые плиты.
5. Отмечаются места фиксации подвесов под пересечение потолочного профиля, дополнительных креплений и точечных светильников.

Внимание
Все действия нужно выполнять по строительному уровню, поскольку от параллельности и высоты подвесов, ровности всей разметки будет зависеть качество монтажа ГКЛ.

Разметка под верхний профиль

Важно
Дальнейшая разметка может выполняться разными способами: отбивочным шнуром, карандашом или маркером с лазерным уровнем.

Борта ниши

Внимание
Ширина световой полосы зависит от высоты борта и глубины ниши. Они будут влиять на яркость освещения, его интенсивность, что необходимо учитывать при подборе светильников.

здесь

Каркас второго яруса

В тех случаях, когда «нижняя» плоскость встречается со стенами, будет нужно заново нанести разметку под стартовый профиль и закрепить его в местах, где покрытие уровня будет подходить к стене вплотную.

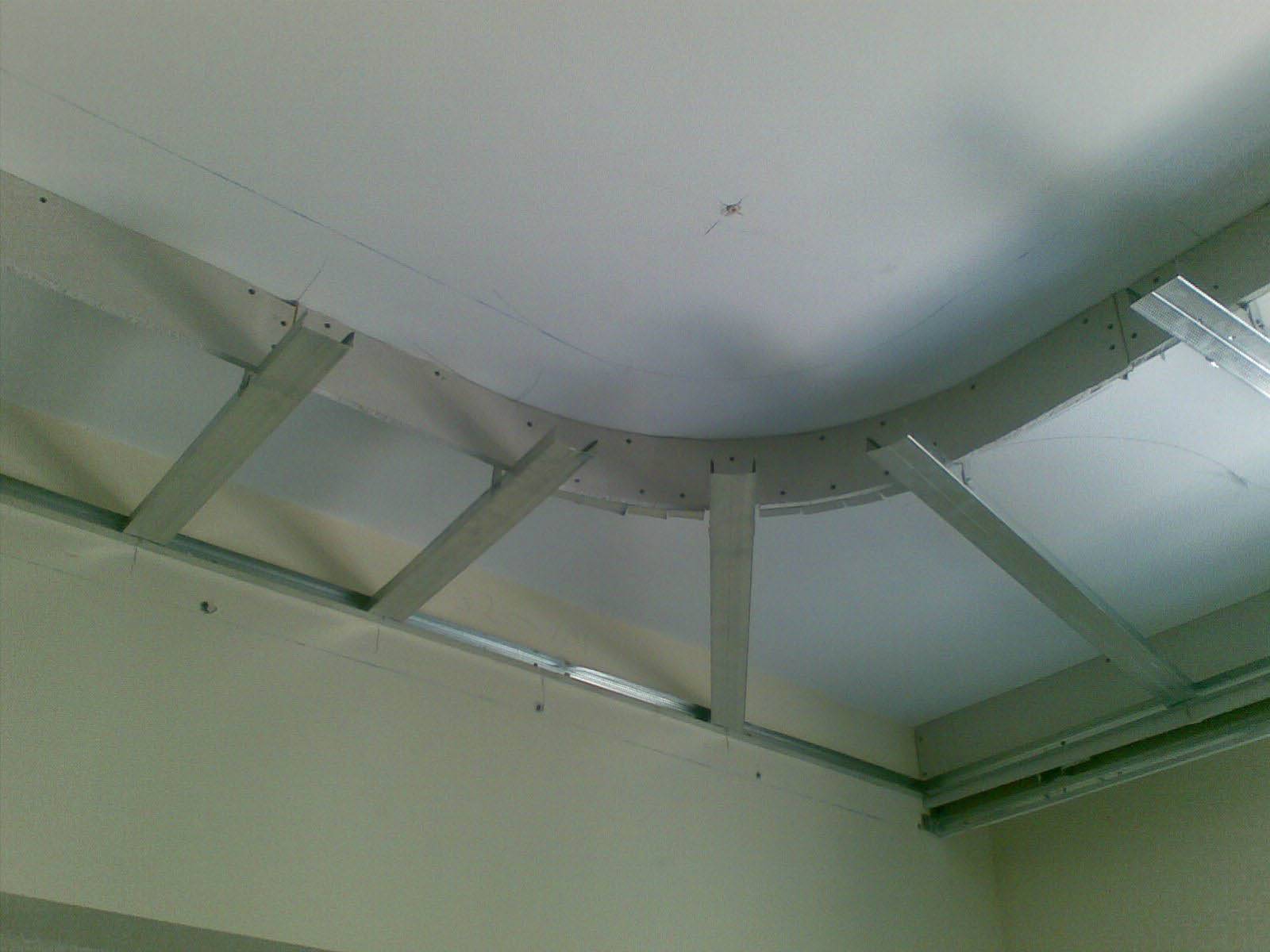

Если же второй уровень будет радиусным, или просто имеет изгибы, необходим монтаж специального радиусного профиля. Изготавливается он из самого обычного, путем надрезания ножницами по металлу вдоль мест изгиба. Его прикручивают торцом кверху в местах изгибов, так, чтобы открытой частью он смотрел вниз. Эту деталь прикрепляют к закладным профилям, установленным над покрытием первого яруса насквозь.

При высоте второго уровня в десять сантиметров, потребуется нарезать довольно большое количество отрезков профиля по 9,5 сантиметров. Они выполнят роль своеобразных стоек, которые обеспечат жесткость всей конструкции. К ним также будет прикручиваться торец второго уровня.

Их крепят к изогнутому профилю, который был смонтирован на прошлом этапе, вертикально, и отстоять друг от друга они должны примерно на пять сантиметров, можно немного больше.

Берем металлический уголок, и прикручиваем его углом наружу к получившимся своеобразным стойкам. Он послужит основанием для закрепления несущих профилей второго этажа конструкции, к которым потом будет прикрепляться покрытие «нижнего» этажа.

Можно подготавливать гипсовые листы, которые пришиваются на второй ярус и вырезать их для достижения необходимых форм.

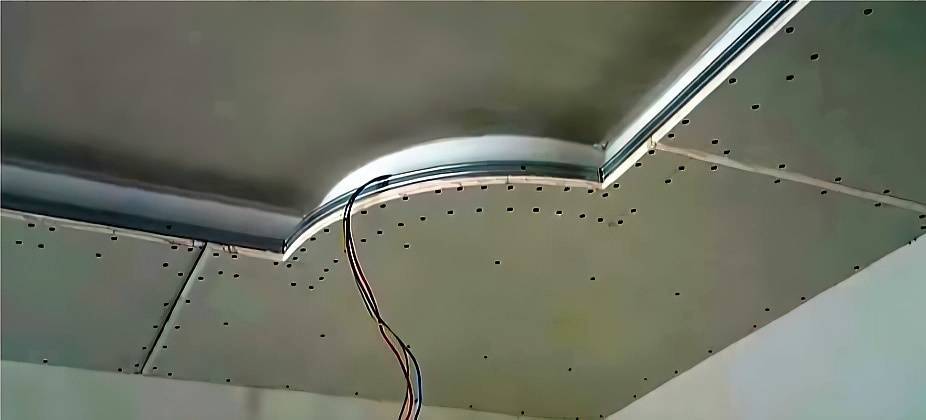

Укладка гипсокартона

Правила монтажа ГКЛ:

• Стыки смежных деталей рекомендуется предварительно подрезать под углом, чтобы облегчить отделочные работы.
• Обшивка ярусов, следующих за базовым, может осуществляться из остатков материала, если это не приводит к многочисленным швам.
• При облицовке криволинейных участков элемент предварительно подрезается на небольшие фрагменты с изнаночной стороны, чтобы не испортить лицевой слой картона.
• Формирование нижнего края изгиба происходит путем снятия размеров или по месту. Второй вариант предполагает удаление выступающих излишков ножом.

Для фиксации листов используются специальные саморезы, вкручиваемые с шагом от 5 до 15 см, в зависимости от места.

Техника обустройства стыков ГКЛ

Варианты двухуровневых потолков, материалы

Двухуровневый потолок по сути является каркасом, который обтягивают полотном из ткани или ПВХ. В другом случае к каркасу крепят пластиковые или гипсокартонные панели.

В результате один из уровней оказывается ниже второго. Как правило, более низкая часть располагается по периметру комнаты, иногда можно встретить вариант с заниженной центральной частью потолка.

Просторная гостиная с двухуровневым потолкомИсточник akson12.ru

При небольшой высоте помещения и ровных потолках, первым уровнем может служить сам потолок.

У многоуровневого оформления потолка есть как положительные, так и отрицательные стороны. К положительным моментам относятся:

• Зонирование помещения без добавления перегородок.
• Простота монтажа и придание потолку идеально ровного внешнего вида.
• Возможность создания интересных эффектов с помощью освещения.
• Высокая прочность, и как следствие, продолжительный срок эксплуатации.
• Натяжные потолки водонепроницаемы, значит возможное затопление не страшно для мебели и пола.
• Потолочное покрытие подходит практически для любого помещения.

Существует и ряд недостатков:

• Высота помещения уменьшается, поскольку ярусы занимают от 5 до 15 см.
• Острые предметы могут повредить покрытие.
• Пленка натяжного потолка деформируется при воздействии высокой температуры, а виниловые потолки не переносят низких температур.
• Процесс монтажа довольно сложен, требует привлечения специалистов, поэтому стоит дорого.

В зависимости от используемого материала двухуровневые потолки делятся на две категории – подвесные и натяжные.

Подвесные потолки в свою очередь бывают нескольких видов.

Из гипсокартона

Для того чтобы смонтировать такой потолок, необходимо установить профиль из металла, и закрыть стыки уголками. Поверх профиля прикрепляют листы гипсокартона.

Такому потолку можно придать самые разнообразные формы, причем простые варианты можно смонтировать без привлечения специалистов.

Достоинствами гипсокартона являются простой монтаж, доступная цена, качественная звуко- и теплоизоляция, многообразное применение в интерьере.

Потолок из гипсокартонаИсточник mognotak.ru

Из пластиковых плит

В жилых помещениях практически не используется, чаще всего такой потолок можно встретить в коридоре, санузле или на кухне. Материал отличается небольшой ценой и простым уходом.

Потолок из пластиковых плитИсточник masterpotolok.com

Из вагонки

Для закрепления вагонки на потолке создается обрешетка. Традиционно элементы изготавливают из дерева, но в этом случае требуется дополнительная обработка материала. Поэтому сейчас пользуется спросом аналог вагонки из пластика, причем панели могут имитировать дерево, либо быть вообще любого цвета.

Потолок из вагонки в детскойИсточник design-homes.ru

Натяжные потолки

Для монтирования потолка создается специальный каркас, в который заправляют материал с выбранным покрытием. Довольно простой способ скрыть недостатки потолка, но требующий работы профессионала. Покрытие выглядит привлекательно и для него может быть выбран практически любой цвет.

Как правило, в современных интерьерах можно встретить потолки из двух материалов – поливинилхлорид или ткань. Первый материал является влагостойким, производится в различных расцветках и даже с принтами, и позволяет получить идеально ровный потолок.

Второй материал представляет собой переплетение множества нитей из полиэстера, пропитанных полиуретаном. Потолочное покрытие способно выдерживать сильные нагрузки и не страдает от воздействия огня.

Натяжной потолок на кухне с необычным расположением точечных светильниковИсточник natyazhnoy-potolok.su

Комбинированные потолки

В данном случае используют несколько видов материалов, и это самый распространенный тип в современных интерьерах. Часто можно встретить сочетание гипсокартона и натяжного потолка из ПВХ.

Многоуровневый потолок в гостинойИсточник horoshiepotolki.ru/

Потолок из гипсокартона: как сделать все без ошибок

Монтаж листов выполняется с учетом общих правил:

• в углах желательно крепить панели с Г-образным (дугообразным) вырезом, а не собирать участки из отдельных фрагментов;
• чем меньше фрагменты, тем чаще должна быть «сетка» каркаса, поскольку каждый участок по контуру должен крепиться к профилю;
• криволинейные вырезы также лучше выполнять на цельных листах, это снизит риск трещин;
• недопустимы зазоры между листами – их сложно будет в дальнейшем зашпаклевать и скрыть под отделкой.

После того, как обшивка будет закончена, выполняется обязательная шпатлевка потолка из гипсокартона. Более подробно этот процесс рассмотрен в другой нашей статье. Здесь же напомним:

• швы и места, где расположены слегка «утопленные» в гипсокартон головки саморезов, шпаклюются обязательно. На швы желательно накладывать армирующую ленту;
• поверхность потолка в целом под декоративную штукатурку, покраску или поклейку обоев желательно также выполнять. Это облегчит в дальнейшем замену отделки и позволит избежать дефектов оформления;
• перед нанесением финишного покрытия места, где выполнена шпаклевка, шлифуются до гладкости.

Пошаговая техника монтажа

Обустройство подвесного потолка начинается с подготовительных работ на базовой поверхности, затем выполняется монтаж первого яруса, выкладываются инженерные сети, формирование второго каркаса, обшивка и отделка.

Подготовительные работы

Никаких сложностей не предвидится, достаточно очистить базовое основание от старого декора. Если есть зоны с шелушащейся шпаклевкой – заделать, швы и стыки запенить. При выявлении плесени зоны зачистить до плит перекрытия, обработать антисептиком или раствором медного купороса, просушить.

Разметка потолка

Алгоритм работ:

1. Найти самый невысокий угол в комнате. Отмерить от потолка расстояние по стене равное высоте понижения всей конструкции. Перенести отметку на все остальные углы, соединить точки – получится горизонтальная линия, которая станет границей монтажа профиля.
2. На потолке начертить линии перепада уровней, отметить зоны крепления потолочных деталей. Шаг установки 0,4-0,6 м.
3. Отметить точки крепления светильников, зоны фиксации подвесов.
4. Если планируется формирование круга, высчитать диаметр, нарисовать форму на потолке. Для этого найти центр, прикрепить в точку один конец проволоки, на другом конце прикрутить карандаш – это «циркуль», который точно и быстро нарисует круг. Чтобы сделать кривую линию, несколько окружностей сопрягаются.

Монтаж первого яруса потолка

Этапы выполнения:

• по разметке на стене закрепить направляющий металлический профиль;
• фиксация на саморезы и дюбели, если нужно, отверстия сверлить перфоратором, шаг крепежа 0,5 м;
• по линиям на потолке зафиксировать подвесы, шаг 0,5 м;
• потолочный профиль нарезать на куски необходимого размера, вставить концами в пазы направляющих на стене, в центральной части профиль закрепить на подвесы.

Теперь надо натянуть шнур между направляющими профилями и выровнять концы подвесов по горизонтали так, чтобы все находились в одной плоскости.

Монтаж светильников и прокладка проводки

При монтаже светодиодной подсветки следует сначала собрать ленту на полу, протестировать и только потом подключить блок питания, установить ленту на место, для чего снять защитную бумагу с тыльной стороны и приклеить источник света

Для стыковки элементы спаиваются, при отрезании обращать внимание на пунктиры, они есть на обратной стороне ленты

Чтобы установить оптоволоконный провод, шнур зафиксировать на потолке хомутами, в листах ГКЛ сделать перфорацию, разобрать волокно на нити и конец каждой нити вывести в дырку. Для монтажа неонового освещения выбирается определенный трансформатор, в который подключается трубка с неоном, сам элемент укладывается на полку и так же фиксируется. Трансформатор обязательно подключить к сети питания.

Крепление второго уровня

Каркас прикручивается к несущему основанию первого яруса, последовательность сборки аналогична монтажу базового уровня. Для изгибания профиля надрезаются полки потолочных элементов, шаг подрезки равный, чем больше радиус изгиба, тем гуще делать разрезы

Пригодятся ножницы по металлу, работать следует осторожно

В пространство между верхними и нижними направляющими уровня устанавливаются стойки из потолочной рейки, крепление на саморезы к UD элементам. Шаг фиксации рассчитать по степени кривизны плоскости, но не менее 0,6 м.

Нижний ярус дополняется коробом для выкладки подсветки, для чего нижние элементы, расположенные по горизонтали уровня, надо немного выпустить за края нижней направляющей. Хватит 15 см выступа, чтобы соорудить полку, которую потом закрыть обрезками планок.

Подготовка основания

Прежде чем монтировать конструкцию, необходимо подготовить основание и помещение в целом. Черновая отделка стен, а также стяжка пола должны быть завершены. Уровень влажности в помещении не превышает 75 %. Температура воздуха не должна быть ниже 16 градусов.

Если двухуровневый потолок из гипсокартона с подсветкой монтируется непосредственно на базовую плиту, с нее убирают старую штукатурку. Трещины и щели заделывают цементным раствором. Если потолок ровный, то его достаточно загрунтовать и зашпаклевать. Нередко на основание наносится штукатурка.

После обработки для монтажа каркаса двухуровневого потолка из гипсокартона требуется нанести разметку подготовленной поверхности. Для работы применяют лазерный или стандартный капсульный уровень. Предварительно выполняют расчеты:

1. Сначала определяют структуру конструкции. На нее влияет общая высота, габариты помещения, толщина профиля, количество коммуникаций. Учитывают и необходимость укладки теплоизолятора.
2. На стенах от нулевой отметки по периметру откладывают линию, которая будет являться низом первого яруса.
3. Если вторая часть потолка двухуровневого из гипсокартона в зале будет соприкасаться со стеной, нужно сделать разметку на толщину профиля.

Еще на основании отмечают места, в которых будут прокручиваться подвесы, фиксирующие пересечения профиля. На этапе подготовки прорисовывают отверстия для точечных светильников.

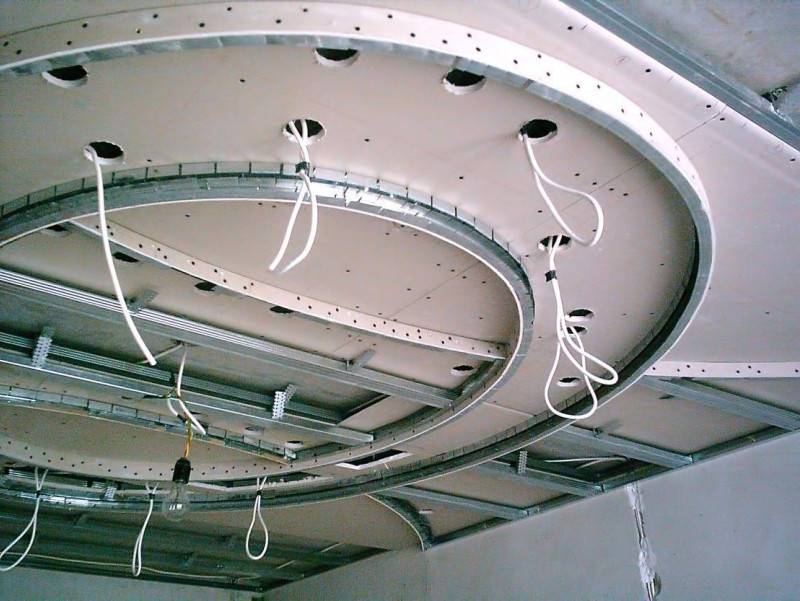

Прокладка проводки под освещение в двухуровневом потолке

После установки каркаса необходимо позаботиться о том, чтобы была сделана разводка под освещение. Прокладка проводов производится до утепления и звукоизоляции, если это необходимо. Дизайн-проект должен содержать точное размещение светильников, чтобы была возможность еще до крепления ГКЛ просверлить необходимые отверстия для крепления ламп. Чтобы сделать двухуровневый потолок своими руками и точно рассчитать количество светильников, необходимо вычислить номинальное напряжение на систему.

В большинстве случаев в помещении используется смешанное освещение, которое включает люстру и множество точечных светильников. В последнее время их дополняют светодиодными лентами. Небольшие светодиодные светильники отлично справятся с функцией точечного освещения. Они обладают малой мощностью и не нагреваются. Их монтируют из расчета 2-4 штук на квадратный метр потолка.

На данном этапе Вы уже знаете, как сделать в своем доме двухуровневый потолок, но с проводкой могут возникнуть сложности. Лучше сразу обратиться к специалистам, которые не только проведут необходимые провода, но и подключат светильники. Ведь допущенную ошибку после крепления ГКЛ будет уже невозможно исправить.

Вычисление уровня потолка

Опыт подсказывает, что даже в современных, новых домах, плиты потолочного перекрытия не всегда ровные, при том, что потолок должен быть идеально ровным и горизонтальным.

Разметка потолка лазерным уровнем

Именно поэтому требуется «отбить» уровень горизонтальный и перепроверить плоскостность потолка. Как это сделать?

• ближе к одному из углов, на стене, на расстоянии 10-20см от потолка, делается отметка карандашом или маркером;
• с помощью уровня эта же метка транспортируется и на остальные стены – по 2-3 метки на каждой;
• при помощи малярного шнура, который выставляется по меткам, отбиваем горизонтальные линии на стенах всего помещения – получается горизонтальная плоскость;
• измеряется расстояние от потолка до линии по углам комнаты и на середине каждой стены, высчитывается разница;
• в случае, если полученные значения разницы не более 5мм, то можно принимать плоскость потолка за первый уровень многоярусной конструкции, а имеющееся отклонение, будут выровнены при шпаклевании;
• при разнице от 5мм до 5см – потолок штукатурится с применением армирующей сетки и уже после этой операции он становится первым уровнем;
• при разнице более 5см уже не обойтись без капитальных работ по ликвидации такого перепада с помощью подвесной конструкции.

Помимо плоскости следует тщательно проверить и качество поверхности, которая в дальнейшем будет шпаклеваться или будет находиться под подвесным потолком.

• в помещении побелены по штукатурке потолок – побелку необходимо смыть, старую штукатурку снять до самого основания, потом заново заштукатурить, зашпаклевать;
• зачастую в старых зданиях перекрытия выполнены из дерева, в этом случае потолок нужно однозначно прятать, а учитывая, что в подобных домах потолки достигают 2,7 или даже 3-х метров, то это не нанесет существенного урона пространству комнаты и даст свободу полету фантазии в реализации любой гипсокартонной конструкции на потолке;
• если оказалось, что потолок надежный, прочный, все коммуникации на нем проложены, оштукатурен, тогда можно его просто подшпаклевать и применить в качестве первого уровня;
• часто в новых домах потолок это просто голая, бетонная плита, в этом случае, его придется штукатурить, шпаклевать и прятать за подвесной гипсокартонной конструкцией.

Зачастую финансово интересно и первый и второй уровень потолка сделать из гипсокартона, потому что операции штукатурки, шпаклевки со снятием старых слоев, будут по затратам не намного дешевле, чем полностью новая конструкция из ГКЛ, при том, что качественно выполненный первый уровень из ГКЛ, «крадет» у помещения не более 5-6см.

Готовим инструменты

Самым главным моментом, который обеспечит качество и быстроту проводимых монтажных работ, является наличие необходимого инструментария. Для сборки многоуровневой потолочной конструкции из гипсокартона вам понадобятся:

• шуруповерт;
• дрель;
• стремянка;
• шпателя;
• строительный уровень;
• карандаш и линейка;
• угольник и рулетка;
• наждачная бумага;
• кисточка.

Но это еще не полный перечень того, чем вам необходимо запастись для того, чтобы монтаж был прост. Также в данной ситуации вам нужно будет прикупить следующие материалы:

• профиля: стартовые, направляющие и несущие (стоечные);
• подвесы;
• листы гипсокартона;

Саморезы

• крепежные элементы: саморезы, дюбеля с шурупами;
• армирующая лента;
• шпаклевка и грунтовка;
• краска или любой другой вид отделочного материала.

Количество необходимых материалов можно посчитать по начертанному чертежу.
Обратите внимание! Чтобы не бегать по нескольку раз за материалами, возьмите на 10% от конечной суммы расчетов больше.

Двухуровневые потолки из гипсокартона своими руками видео

Необходимые материалы и разметка

Для работы домашнему умельцу нужно приготовить такие инструменты:

• шуруповерт с встроенным аккумулятором и перфоратор;
• водяной уровень, правило (не менее 2-2,5 м);
• обивочный шнур с качественной краской;
• рулетка;
• простой карандаш;
• угольник;
• устойчивая стремянка или строительные «козлы»;
• нож для резки листов.

В основном двухуровневые потолочные конструкции предусматривают монтаж подсветки, поэтому к этому списку нужно добавить стандартные инструменты по электричеству.

Для того, чтобы сделать потолок из гипсокартона двухуровневый своими руками, нужно подготовить такие материалы:

• ГКЛ;
• металлические профили CD и UD;
• подвесы;
• дюбеля и саморезы.

В подавляющем большинстве случаев из гипсокартона создают оба яруса из-за того, что черновой потолок кривой, или нужно замаскировать коммуникации. Чаще всего монтируют всю площадь основного потолка, после чего приступают к подшивке элементов второго уровня, или наоборот, делают короб, а потом устанавливают каркас первого уровня.

Делаем разметку

Разметка – важный подготовительный этап, от которого зависит результат всей дальнейшей работы. Поэтому на этом этапе нужно проявить максимум точности и внимания. Последовательность действий:

1. С помощью рулетки и карандаша отмечают исходную точку на одной из стенок для нижнего края коробов.
2. Эти точки необходимо перенести в каждый угол комнаты, используя гидроуровень.
3. Теперь нужно сделать ровные и четкие горизонтальные линии, соединяющие эти отметки. Удобнее всего это делать обивочным шнуром.
4. Дальше по всему потолку нужно начертить линии по внутренним границам второго яруса.
5. В середине образовавшегося пространства начинают чертить сетку по такой схеме: 0,5 м – шаг между продольными линиями, 0,6 м – между перпендикулярными. Образовавшиеся углы должны иметь 90 градусов. В точках пересечения будут крепить подвесы первого яруса.

На этом разметка окончена и можно приступать к монтажу металлического каркаса.

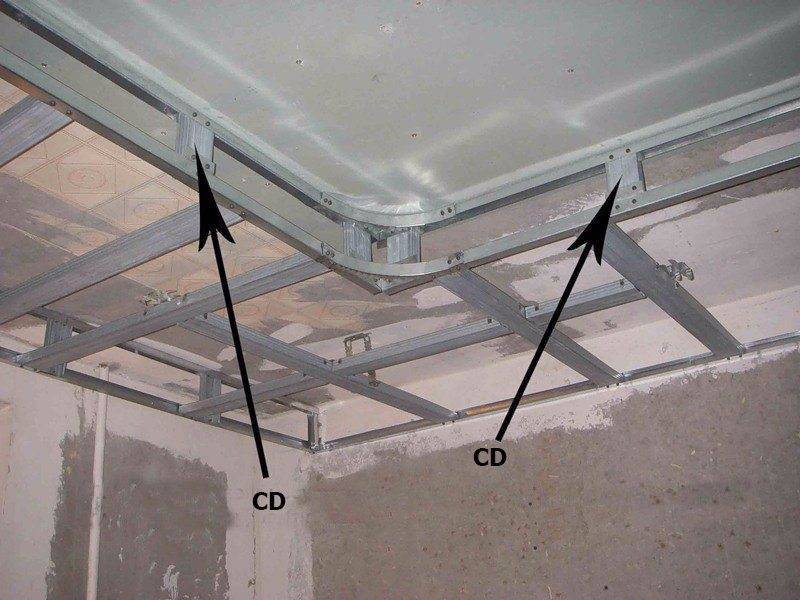

Каркас нижнего уровня (сборка короба)

Профиль UD крепят по отбитым на стенке линиям по всему периметру помещения, предварительно высверлив отверстия для дюбель-гвоздей перфоратором. Те же действия повторяют при креплении направляющих на черновом потолке. Дальше нужно измерить точное расстояние от отбитой линии на стенах до профиля, зафиксированного на потолке, и прибавить к полученной цифре 1,5 см. Полученный результат – это и есть длина, на которую нужно порезать профиль CD, формируя небольшую «губу» с одного края.

Нарезанные куски аккуратно вставляют в профиль, зафиксированный на потолке, через каждые 50 см и закрепляют. К сформированной «губе» подвешенных кусочков строго по горизонтали прикручивают направляющий профиль (его нужно расположить так, чтобы острые края были повернуты к стене). К этому профилю крепят кусочки профиля CD. После этого приступают к обшивке гипсокартоном боков и нижней поверхности образовавшегося короба.

Каркас первого уровня

Теперь в местах пересечений начерченных линий фиксируют подвесы. По бокам готового короба по горизонтали размечают линии, которые обозначают нижнюю границу первого уровня. В соответствии с этой разметкой к боковой кромке короба прикручивают направляющие. В них следует вставить несущий профиль, формируя каркас с ячейками 0,5 на 0,6 м. С помощью уровня нужно выставить несущие профиля по горизонтали и скрепить с подвесами. Еще можно использовать строительную нить. Чтобы конструкция была более прочной и надежной, из несущих профилей нарезают кусочки нужной длины и вставляют перпендикулярно между уже зафиксированными на потолке профилями.

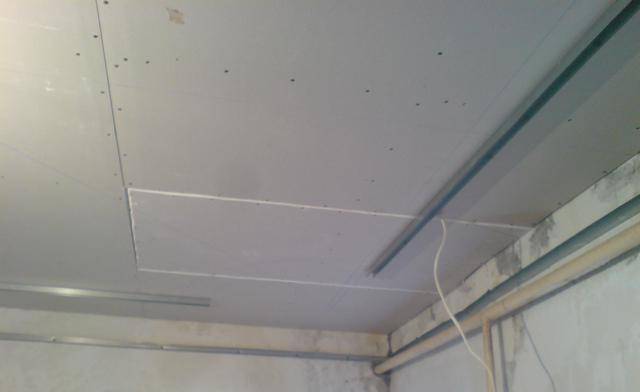

Обшивка гипсокартоном

После установки потолочного каркаса можно приступать к обшивке. Но если необходимо сделать подсветку, на этом этапе нужно решить все вопросы, связанные с освещением. Если есть необходимость установить светильники, нужно провести провода внутрь потолка и разметить места их выхода. Лист гипсокартона имеет немалые размеры, поэтому работать удобнее вдвоем, а то и втроем. Лист закрепляют на потолочных и направляющих профилях с помощью саморезов максимум через каждые 15-20 см.

Как видим, двухуровневый потолок из гипсокартона своими руками сделать вполне реально. Достаточно подготовить все инструменты, рассчитать количество материалов и тщательно изучить инструкцию по монтажу.

Преимущества и список инструментов

Если вы захотите установить двухуровневый потолок со светодиодной подсветкой самостоятельно, это позволит получить одновременно сразу три преимущества.

Достоинства самостоятельной установки:

1. Если вы ремонтируете квартиру в старом доме, двухуровневые потолки позволят скрыть все неровности и недостатки потолочных плит.
2. Благодаря светодиодной подсветке помещение приобретает необычный внешний вид, а также с помощью освещения пространство комнаты делится на различные зоны.
3. Если делать потолок без привлечения строителей-отделочников, можно урезать расходы на 30%.

Условно монтажные работы делят на три этапа (монтаж каркаса, разводка электрики, обшивка гипсокартоном). Но сначала стоит определить для себя список необходимого инструментария и запастись им перед началом работ.

Конструкция в разрезе на схеме

Необходимые инструменты:

• два строительных уровня (один лазерного типа, другой – обычный);
• перфоратор с ударным действием;
• рулетка для снятия замеров;
• карандаш;
• трассер и молоток;
• ножницы для металла;
• ножовки;
• угольник;
• шуруповерт;
• нож;
• рубанок.

Кроме этого, заранее купите листы гипсокартона и крепежные элементы для фиксации. Рекомендуется покупать материал с запасом в 10%.
