Эксцентрик для смесителя: виды и размеры, удлиненные варианты для ванной, короткий переходник М-10-М-8 для смесителей фирмы Argo

Способ монтажа

Монтаж изделий

Перед началом монтажа, следует обратить внимание на несколько советов:

необходимо присутствие всей комплектации смесителя;
соответствие типоразмеров эксцентрика и смесителя;
фум-ленту или другой уплотнитель накручивается по направлению резьбы;
для герметизации поверх уплотнителя используется гелиевый герметик или масляная краска.

При наличии труб из пластика, материал изготовления эксцентриков не имеет значения. Если металлические, то применяются переходники исключительно из такого же металла. Разные коэффициенты термического расширения материалов могут привести к быстрой износостойкости и возникновению протечек.

Чтобы монтаж или замена эксцентриков прошли качественно и быстро, необходимо подготовить следующие инструменты и материалы:

плоскогубцы;
ключ разводной;
набор гаечных ключей;
фум-ленту или паклю;
материал для герметизации соединительных узлов.

Перед осуществлением работ необходимо позаботиться, чтобы вода была перекрыта, во избежание затопления. Порядок монтажа:

Собрать всю конструкцию смесителя, уплотнитель при этом не используется

Это необходимо для проверки изделия на перекосы и беспрепятственного соединения всех узлов.
После аккуратного демонтажа старого эксцентрика, осторожно намотать на резьбу уплотнитель. Делать это необходимо плотно, чтобы фум-лента или пакля не прокручивались на основании.
На уплотнитель нанести герметик.
Эксцентрики вручную накрутить к конструкции.
Убедившись, что переходники сели на резьбу, завернуть с помощью гаечного или разводного ключа

Не стоит пережимать изделие: большей герметичности это не придаст, но появятся шансы его сломать.
При работе ключом, контролировать, чтобы уплотнитель не оборачивался, иначе это нарушит герметизацию соединения. Если все же это произошло, лучше демонтировать всю систему, заменить уплотнитель и начать монтаж заново.
Устанавливать эксцентрики желательно так, чтобы к ним было удобно прикрутить гайки смесителя.

Сама конструкция фиксируется ровно, с помощью уровня. Затем монтируются накладки, их еще называют декоративными экранами.

После того как смеситель полностью установлен, необходимо открыть воду и проверить узлы соединения на протечки.

Что нужно знать

Гайки имеют хромированную поверхность, которую легко повредить при фиксации, поэтому желательно накладывать на них мягкую ткань при закручивании.

Иногда после фиксации гаек у самих отражателей возникает течь, в этом случае необходимо установить дополнительную прокладку либо заменить ее на более толстую. При этом нельзя прилагать чрезмерные усилия, достаточно закручивать до появления незначительного сопротивления, так как прокладки из современных материалов отличаются высокой герметичностью и не требуют сильного сжатия.

Для того чтобы упростить дальнейшую установку, шланг для душа стоит закрепить на конструкции до ее монтажа. Фиксация душевой лейки не требует использования специальных инструментов, ее легко прикрутить руками.

Сам гусак имеет внутри конструкции две прокладки, остается только соединить точки крепления и затянуть резьбовое соединение. Как было отмечено выше, нельзя слишком сильно затягивать резьбу, чтобы не повредить прокладку.

Общие понятия

Данная деталь имеет круглую форму, у которой геометрическая ось, а также ось вращения совпадают.

Использование эксцентриков помимо сантехники:

для крепежа мебельных конструкций;
в астрономических исследованиях.

Устройство позволяет корректировать расстояние между двумя втулками. В некоторых случаях без такого приспособления закончить процесс не удается.

Размеры эксцентрика для смесителя могут быть разными и зависят от конструкции смесителя и подводки

Как он может помочь

Во время самостоятельной установки смесителя можно столкнуться с такой проблемой, как не соосность между трубопроводом и патрубками крана. Из-за этого невозможно напрямую присоединить одно к другому.

Очень часто такие приспособления входят в набор вместе со смесителем. Достаточно просто детально изучить предлагаемую производителем инструкцию и спокойно провести монтаж. Если же в комплекте эксцентрика не было, деталь необходимого диаметра можно купить отдельно, его цена вполне доступная.

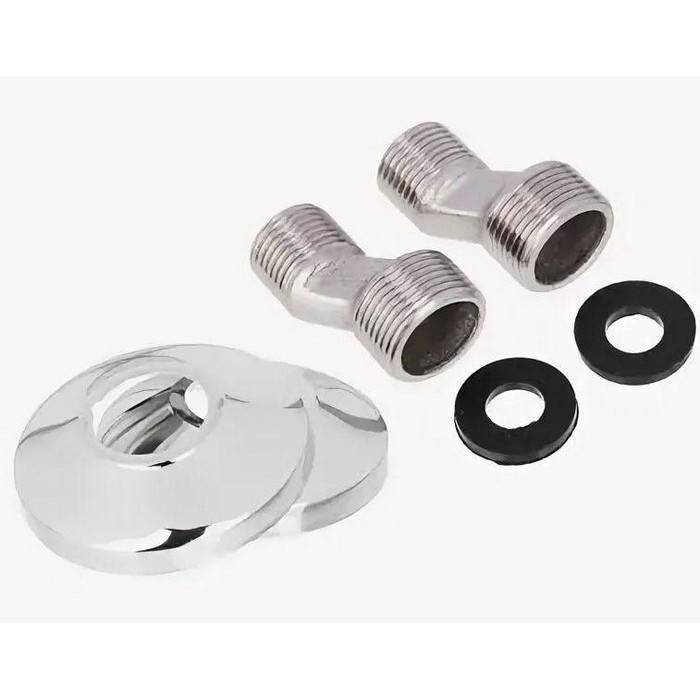

Хромированные удлиненные эксцентрики для смесителя

Как установить эксцентрик

Монтаж приспособления для смесителя делится на две операции, выполняющиеся последовательно:

крепление конструкции;
подсоединение крана.

Рекомендуем вам вначале собрать полностью конструкцию без уплотнений и убедиться, что все смонтированные соединения не имеют перекосов между собой. Например, если у вас в комплекте слишком короткие эксцентрики, вы сможете заменить их подходящими до начала основных работ.

Уплотнение резьбы пенькой

Приспособление состоит из двух частей – узкой и широкой. Если вы смогли в процессе монтажа аккуратно снять старый эксцентрик со смесителя, замените уплотнение на его резьбе. Воспользуйтесь пенькой или фум-лентой, следя при этом, чтобы они не прокручивались вокруг основания во время подсоединения.

Прикрутите длинные эксцентрики к подводке, следите, чтобы они корректно соотносились с резьбой. Плотно заверните их с помощью разводного или гаечного ключа. Проверьте, чтобы резьбовое уплотнение не оборачивалось, иначе это нарушит функциональность конструкции.
Инструкция рекомендует устанавливать эксцентрики так, чтобы к ним можно было удобно и легко прикрутить гайки корпуса смесителя. Следите, чтобы монтаж происходил ровно, без перекосов.
На последнем этапе присоедините декоративные экраны, которые скроют место соединения.

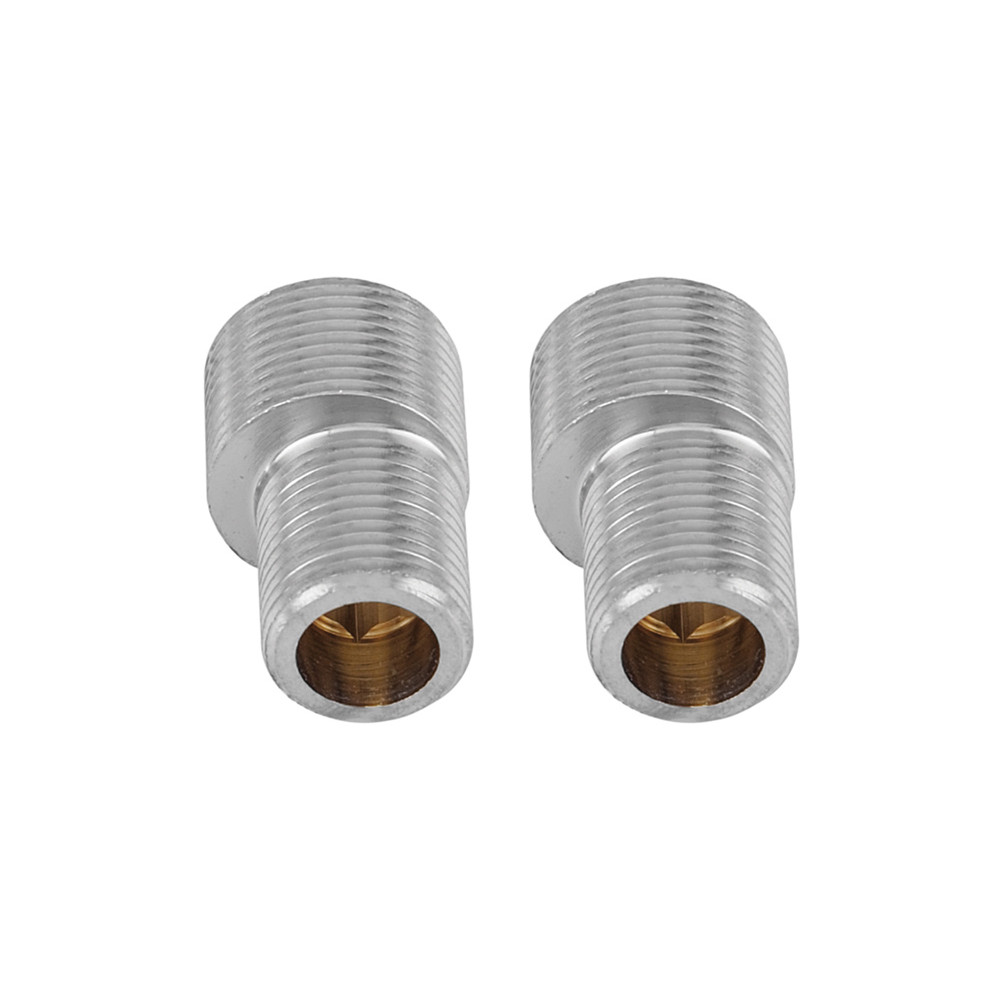

Короткий эксцентрик для крана

Материал

Выпускаются различные виды эксцентрика для смесителя, но, главное при этом то, из чего они изготовлены:

Из чего делают и недостатки дешевых моделей

Изделия могут быть сделаны из латуни или металла с хромовым покрытием. Обычно дешевые варианты из Китая и Турции бывают именно хромированными.
Рекомендуем не использовать из комплекта изделия из металла, а заменить их латунными. Хотя по виду они и красивые, но очень часто они «прикипают» ржавчиной к резьбе.
Еще один недостаток дешевых эксцентриков – при их откручивании из водопровода спустя некоторое время головка с трубной резьбой просто обламывается

Вытащить ее затем из трубы будет довольно сложно и связано с непредвиденными расходами.

Обратите внимание
Выбирайте только цельнолитые латунные эксцентрики. В продаже сегодня можно встретить тоже изделия желтого цвета, но изготовленные из латунного прессованного порошка.Их цена гораздо ниже литых, но покупать их мы не рекомендуем из-за хрупкости. Есть большая вероятность, что в момент затяжки изделие просто лопнет.
Помните, что установив эксцентрик из прессованной латуни, всегда есть опасность, что при случайном давлении на кран при эксплуатации он может просто разрушиться, отвалившись от стены вместе со смесителем

Есть большая вероятность, что в момент затяжки изделие просто лопнет.
Помните, что установив эксцентрик из прессованной латуни, всегда есть опасность, что при случайном давлении на кран при эксплуатации он может просто разрушиться, отвалившись от стены вместе со смесителем.

Правильный выбор
Эта рекомендация профессионалов подходит и для подбора эксцентрика, и для крана. «Взвесьте» изделие в руках – один из самых основных показателей качества. Знайте, что латунь является достаточно тяжелым металлом. Поэтому – в одну руку возьмите дорогой вариант, а в другую тот, который хотите приобрести.Не стоит принимать на веру слова продавца, когда у вас закрались сомнения. Желтый цвет поверхности может оказаться обычным напылением, под которым скрываться может спекшаяся алюминиевая крошка или чугун.

Как установить эксцентрики для смесителя самостоятельно

Демонтаж

Замена эксцентрика в ванной комнате начинается с демонтажа устаревшего или пришедшего в непригодность оборудования. Выполнение работы в данной последовательности позволит корректно подобрать новое устройство с учетом всех особенностей подвода труб и пожеланий заказчика.

Как выкрутить эксцентрик? Работу рекомендуется выполнять в следующей последовательности:

перекрытие водоснабжения. Если предварительно не перекрыть поступление воды в смеситель, то выполнение замены эксцентриков приведет к затоплению ванной комнаты и соседей, проживающих на нижних этажах;
отсоединение от смесителя душевого шланга;
демонтаж смесителя. Для выполнения этой работы необходимо при помощи разводного или гаечного ключа соответствующего размера ослабить гайки крепления устройства;

Демонтаж смесителя в ванной комнате

снятие отражателя — специального декоративного устройства, закрывающего место соединения труб и смесителя. Отражатель устанавливается путем навинчивания на эксцентрик. Поэтому для его демонтажа достаточно откручивания устройства;
демонтаж (выкручивание при помощи гаечного ключа) эксцентриков.

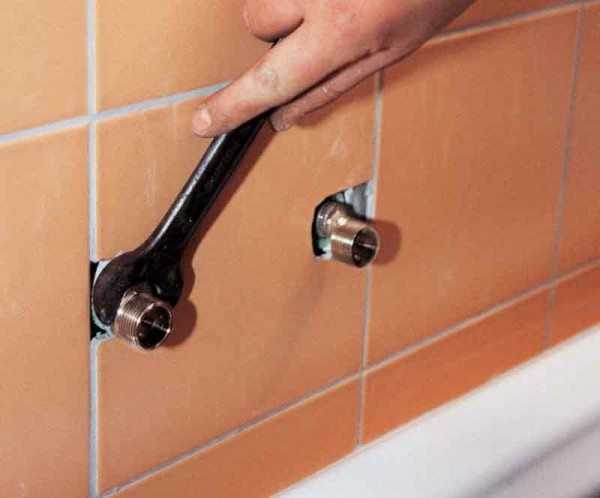

Выкручивание устройства из трубы

Откручивать эксцентрики от труб требуется предельно аккуратно, чтобы не повредить резьбу на трубах.

После выполнения работ по снятию эксцентриков необходимо произвести очистку стен, труб и иных комплектующих от скоплений грязи, ржавчины и иных видов загрязнителей.

Процесс установки

При любых сантехнических ремонтных работах первым делом перекрывают трубы. Делают предварительную сборку, чтобы проверить, все ли детали подходят друг другу, легко ли накручиваются гайки, не остается ли лишних запчастей. Необходимо проверить уровень установки, убедиться, что нет перекосов

Важно обратить внимание на длину плеча, чтобы ее достаточно было для прочного соединения со смесителем. Только после этого проводят окончательный монтаж

На резьбу более узкой части эксцентрика наматывают лен по часовой стрелке. Можно использовать другой уплотнитель, например ФУМ-ленту

Соблюдение направления намотки важно для того, чтобы она не соскальзывала во время закручивания детали. При закручивании смесителя могут использоваться уплотнительные резинки, идущие в комплекте

Надо проверить их присутствие.

Вначале детали закручивают вручную, а затем зажимают разводным ключом. После установки, плотного затягивания гаек включают воду и проверяют, нет ли протечек. На этом работу можно считать выполненной. Если на переходнике возникла трещина и он начал протекать, то можно снять смеситель и заменить одну испорченную деталь. Вторую менять не надо, поскольку они совершенно независимы.

Для чего нужен эксцентрик для смесителя

Установка сантехнической арматуры — ответственный этап строительных или ремонтных работ. Он должен быть выполнен по всем правилам искусства, иначе о комфортной жизни можно забыть. Одним из элементов оборудования является кулачок для подключения к сантехническому смесителю.

Наша задача сейчас — как можно подробнее рассказать домашним мастерам об этом устройстве, познакомиться с особенностями его установки и раскрыть необходимые секреты специалистов. В итоге вы сможете уверенно провести монтажные работы по реализации идеи своими руками. Таким образом, вы сможете сэкономить и время, и деньги.

Выбор нового эксцентрика

При выборе новых эксцентриков следует учитывать следующие параметры:

Материал изготовления:
- наиболее распространенными считаются эксцентрики, изготовленные из латуни. Они отличаются невысокой стоимостью, устойчивостью к коррозии и долговечностью при отсутствии внешних механических воздействий;
- рекомендуется приобретать цельнолитые латунные изделия. Эксцентрики также могут быть изготовлены из бронзы, меди и иных сплавов. Применение таких устройств целесообразно при установке смесителя и труб из аналогичных материалов.

Размеры переходников:
- короткий эксцентрик, имеющий длину 3 – 4 см, способен выровнять зазор, размер которого не более 8 см.
- удлиненный эксцентрик длиной 4 – 5 см подбирается, когда зазор составляет 8 – 10 см.
- длинный переходник (более 5 см) устанавливается для выравнивания зазоров большего размера или необходимости смещения смесителя выше или ниже относительно заданного уровня.

Если для монтажа смесителя производить смещение труб не требуется, то устанавливается прямой эксцентрик.

Разновидности эксцентриков в зависимости от размеров

Диаметры вводов. Стандартный эксцентрик имеет диаметр 3/4 дюйма, предназначенный для присоединения устройства к водопроводным трубам и 1/2 дюйма для соединения устройства со смесителем. В продаже можно найти и изделия с иными размерами в соответствии с аналогичными параметрами труб и смесителя.

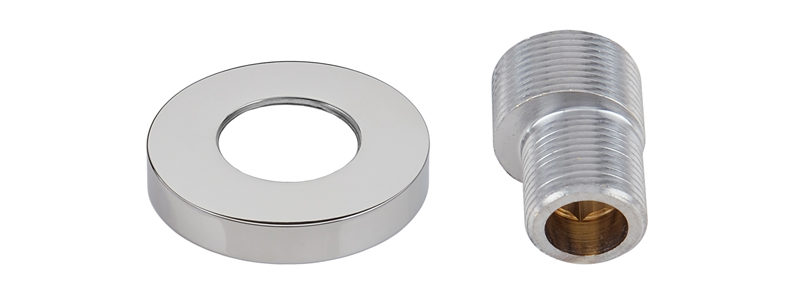

Эксцентрик со стандартными параметрами

Как выбрать подходящий размер эксцентрика для смесителя

При выборе размера эксцентрика для смесителя необходимо учитывать ряд факторов, чтобы обеспечить правильную и надежную установку.

Во-первых, необходимо учитывать тип смесителя. Существуют различные типы смесителей: однорычажные, двухрычажные, настенного монтажа и другие. Каждый тип смесителя имеет свои требования к размеру эксцентрика. Поэтому перед покупкой нужно уточнить соответствующий размер и выбрать соответствующий эксцентрик.

Во-вторых, необходимо учесть глубину установки. Глубина установки определяет, насколько глубоко будет вставлен смеситель в стену или раковину. Это может варьироваться в зависимости от конкретной ситуации. Поэтому при выборе эксцентрика следует измерить глубину установки и выбрать соответствующий размер.

Также стоит обратить внимание на диаметр подводки воды. Некоторые эксцентрики предназначены для подключения к водопроводным трубам с определенным диаметром

Поэтому перед покупкой следует проверить соответствие диаметра подводки воды и эксцентрика.

Наконец, необходимо выбрать эксцентрик, который подходит по длине. Длина эксцентрика должна быть достаточной для удобства использования смесителя, но не должна быть слишком длинной, чтобы не создавать лишнего ограничения при установке.

Тип смесителя	Требуемый размер эксцентрика
Однорычажный	1/2 дюйма
Двухрычажный	3/4 дюйма
Настенный монтаж	1/2 дюйма

В итоге, правильный выбор размера эксцентрика позволит обеспечить удобство использования и надежную установку смесителя. Поэтому перед покупкой следует внимательно ознакомиться с требованиями к размеру, учитывая тип смесителя, глубину установки, диаметр подводки воды и необходимую длину эксцентрика.

Виды эксцентриков

Эксцентрик фактически является переходником, упрощающим монтаж смесителя. В отдельных случаях данные элементы монтажа входят в комплект крана, в других случаях, приходится покупать. Второй вариант предпочтительнее, не всегда комплект поставки соответствует представлениям владельцев квартир или особенностям того трубопровода, который достался в наследство.

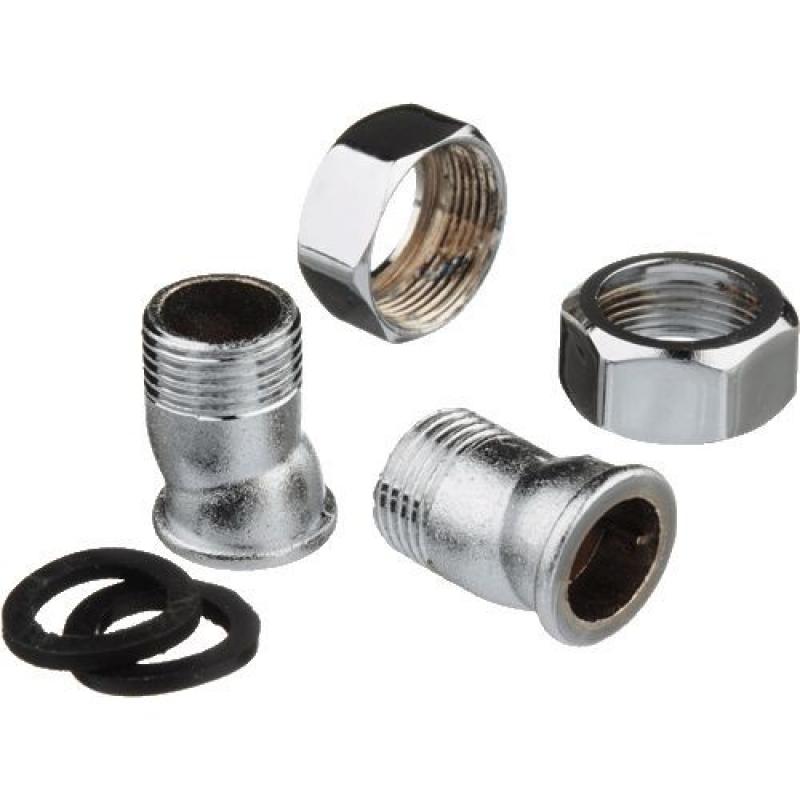

Бронзовый эксцентрик

При некомплекте часто требуется удлинить эксцентрик для смесителя, это можно сделать с помощью дополнительных переходников, но лучше использовать удлиненные модели. Они выглядят эстетичнее и не дают испортить внешний вид не очень добросовестным сантехникам, которые эстетике совершенно не уделяют внимания. На рынке предложено большое разнообразие моделей, очень широкий ассортимент предлагает компания Grohe. Предложенных вариантов действительно хватает на решение целого ряда задач.

Переходники принято делить (на фото):

удлиненные, используются, когда требуется «отставить» кран от стены или опустить его ниже уровня труб, для этого потребуется только открутить и прикрутить дополнительные элементы;
короткие применяются при стандартном монтаже, компенсируется разница в длине до 80 мм.

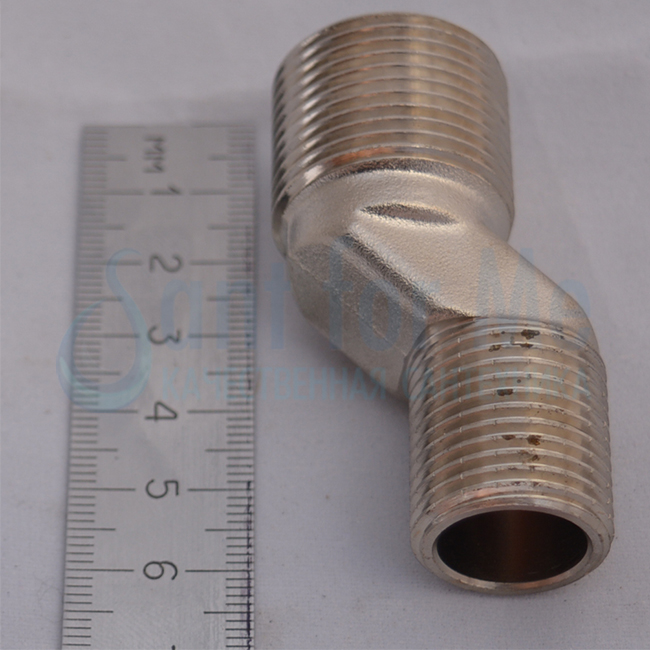

Удлиненный эксцентрик

Также предложены переходники с розеткой и в корпусе, используемые для монтажа дорогой сантехнической фурнитуры. При подборе нужно соблюдать соответствие типами крепления, например, «папа-мама», «мама-мама». Имеется в виду типу внутренней и наружной резьбы, а также крепление. Особый интерес представляют удлиненные переходники. Они позволяют установить кран ниже или выше места входа в трубопровод без проведения дополнительных капитальных сантехнических работ.

Когда это может потребоваться? Например, если вы установили более низкую раковину, или вам не нравится, что расплескивается вода от крана в ванну. С помощь длинных переходников можно сделать эстетичное подключение. Такие эксцентрики для смесителя в ванной выполнены в хроме или в золотом исполнении, смотрятся частью конструкции, которую можно открутить и заменить в любое время на традиционное исполнение.

Назначение эксцентрика для установки смесителя

Изделия выполняет функцию переходника между сантехническим прибором и трубопроводами системы водоснабжения. Длинные и короткие эксцентрики для смесителя, купить которые можно в специализированном магазине, предназначаются для соединения последнего с патрубками холодных и горячих труб. Элемент представляет собой две трубки с наружной или внутренней резьбой, центры которых смещены относительно друг друга.

При повороте эксцентрика изменяется расстояние между установочными деталями, чем обеспечивается возможность сопряжения жестко закрепленных патрубков и штуцеров. В результате смеситель надежно крепится к водопроводу без возникновения избыточных напряжений в трубопроводах и сантехнического оборудования.

Какие типы смесителей совместимы с определенными размерами эксцентриков

Выбор смесителя зависит от его типа и от размеров эксцентриков. Эксцентрики представляют собой специальные соединительные элементы, которые позволяют подключать смеситель к водопроводным трубам

Размеры и типы эксцентриков могут варьироваться в зависимости от модели смесителя, поэтому важно правильно подобрать соединительные элементы для их установки

Основные типы смесителей, которые можно встретить на рынке:

Тип смесителя	Размеры эксцентриков
Однорычажные смесители	Могут иметь различные размеры эксцентриков в зависимости от производителя и модели
Двухрычажные смесители	Могут иметь различные размеры эксцентриков в зависимости от производителя и модели
Термостатические смесители	Могут иметь различные размеры эксцентриков в зависимости от производителя и модели
Высокие смесители	Могут иметь различные размеры эксцентриков в зависимости от производителя и модели
Душевые смесители	Могут иметь различные размеры эксцентриков в зависимости от производителя и модели

При выборе смесителя важно учитывать размеры эксцентриков, чтобы они корректно соответствовали размерам водопроводных труб и сливного отверстия. Перед покупкой рекомендуется консультироваться с продавцом или обращаться к сервисным инструкциям производителя, чтобы правильно подобрать размеры эксцентриков и обеспечить их совместимость с выбранным типом смесителя

Эксцентрик для смесителя: особенности монтажа

Несмотря на кажущуюся простоту установки такого механизма, монтаж его следует осуществлять предельно внимательно и аккуратно. Весь процесс состоит из двух этапов:

Крепление конструкции.
Подсоединение смесителя.

Перед тем, как приступить непосредственно к работе, нужно перекрыть воду во избежание затопления соседей.

Далее рекомендуется выполнить сборку конструкции без применения уплотнителя – данная стадия нужна для того, чтобы убедиться в отсутствии перекосов изделия в собранном виде, а также сложностей соединения отдельных элементов друг с другом. Если детали оказываются слишком короткими, их следует заменить на эксцентрики для смесителей удлиненные либо дополнительно приобрести специальные экраны для таких конструкций.

Отдельно нужно сказать о демонтаже старого эксцентрика

Его важно открутить максимально аккуратно, после чего требуется обмотать короткую резьбу льном либо лентой из фторопласта. Любое из этих средств должно наматываться очень плотно, во избежание прокручивания материала вокруг основания.. После этого на обмотку следует нанести специальную пасту, которая облегчает работу с резьбовыми соединениями либо силиконовый герметик

При отсутствии данных материалов можно использовать обычную масляную краску. В самом крайнем случае данный этап можно пропустить.

После этого на обмотку следует нанести специальную пасту, которая облегчает работу с резьбовыми соединениями либо силиконовый герметик. При отсутствии данных материалов можно использовать обычную масляную краску. В самом крайнем случае данный этап можно пропустить.

Далее следует тонкая операция, отнестись к которой важно предельно внимательно

Установить смеситель эксцентрики важно осторожно и только вручную. Это позволит избежать возможных перекосов конструкции

Только после того, как будет проверено корректное соотношение устройства с резьбой, эксцентрик можно завернуть более плотно, используя для этого разводной либо гаечный ключ

Это позволит избежать возможных перекосов конструкции. Только после того, как будет проверено корректное соотношение устройства с резьбой, эксцентрик можно завернуть более плотно, используя для этого разводной либо гаечный ключ.

При этом необходимо постоянно проверять, чтобы льняные нити, намотанные ранее на резьбу, не прокручивались. Так как в этом случае функциональность всей конструкции в целом может быть нарушена.

Если проблема со льном все-таки возникла, следует выполнить полный демонтаж установленного оборудования и повторить всю процедуру снова, начиная с этапа обмотки резьбы.

После установки крана можно выполнить монтаж специальных отражателей – декоративных экранов.
