Электрический теплый пол под плитку: укладка и монтаж своими руками

Важные особенности работ

В одной из статей были рассмотрены виды теплых полов в доме, в частности, водяные и электрические.

Также были указаны их преимущества и недостатки, однако в ней не упоминалось о еще одном преимуществе электрических теплых полов перед водяными – возможность монтажа их самостоятельно.

Чтобы сделать в доме водяные теплые полы нужно большое количество подготовительных работ, также уметь правильно сделать разводку и надежно закрепить трубы, подсоединить их к централизованному отоплению, а затем еще будет масса финишных работ.

Теплые полы же, в которых источником тепла выступает электроэнергия сделать значительно проще, да и подготовительных работ значительно меньше.

Но поскольку существует три вида электрических теплых полов – кабельные, термоматы и инфракрасные, то монтаж их между собой отличается.

Но в целом произвести укладку каждого вида электрических теплых полов самостоятельно вполне возможно.

Достоинства сочетания теплого пола и плитки

Монтаж обогревающей конструкции делает пол из плитки (керамической, метлахской) очень тёплым и комфортным в быту. К другим очевидным достоинствам укладки тёплого пола под плитку специалисты относят:

  1. Быстрое высыхание влаги на поверхности пола (например, после проведения влажной уборки).
  2. Сочетание постоянного обогрева и керамики полностью исключает риск развития патогенного грибка и других микроорганизмов.
  3. Комфорт и удобство для жителей дома. Такое напольное покрытие может использоваться в любой комнате: детской или взрослой спальне, кухне и столовой зоне, в коридоре или ванной комнате.
  4. Монтаж водяного тёплого пола под плитку своими руками довольно выгоден в финансовом плане, позволяя сэкономить семейный бюджет.

Керамика отличается хорошими практическими показателями: длительный срок эксплуатации, высокая прочность, устойчивость к воздействию влаги, моющих составов, дезинфицирующих средств. Особенностью также является абсолютная безопасность декоративного покрытия.

Какой лучше электрический теплый пол под плитку: нюансы выбора

Чтобы принять решение, стоит учесть особенности проведения работ. Очень часто условия монтажа такие, что особого выбора нет, так как подходит только одна разновидность. Необходимо помнить несколько простых рекомендаций:

  1. Рассчитайте примерную мощность, которая нужна для обогрева помещения. Лучше проконсультироваться со специалистом, чтобы знать нормы и руководствоваться ими. Для основного отопления чаще всего выбирают кабельный электрический вариант как самый мощный и долговечный. Для дополнительного обогрева подойдет практически любое решение.
  2. Определитесь с тем, как будет готовиться основание. Для кабеля заливка стяжки обязательна, но не всегда есть возможность поднять уровень пола на несколько сантиметров. Если нужно сэкономить пространство, лучше всего выбирать кабельные маты или стержневой инфракрасный пол.
  3. Рассчитайте примерный расход электроэнергии. Очень часто дешевый в плане стоимости и монтажа вариант оказывается самым дорогим в эксплуатации. По эффективности и экономичности на данный момент лучше всего стержневой тип.
  4. Определите, где будет лежать обогревательные элементы. Помните, что маты резать нельзя, кабель можно укладывать как угодно. А стержни хороши тем, что даже если потом сделать перестановку, пол под мебелью не будет перегреваться благодаря функции саморегуляции.

Можно пообщаться с теми, у кого лежат разные варианты теплого пола. Тогда вы сможете сделать определенные выводы. Доверять рекламе не стоит, действительность может сильно отличаться о того, что обещает производитель.

Разбираем виды теплых полов

Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:

  • Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
  • Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
  • Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.

Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.

Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую.

Электрический теплый пол под плитку представлен тремя основными разновидностями:

  • Нагревательный кабель – самый оптимальный вариант;
  • Нагревательные маты – несколько дороговато, но эффективно;
  • Инфракрасная пленка – не самый разумный вариант.

Давайте рассмотрим возможность их применения совместно с кафельной плиткой.

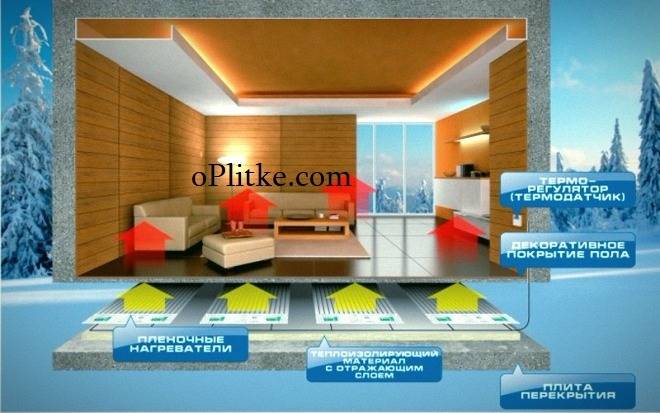

Инфракрасная пленка

Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.

Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.

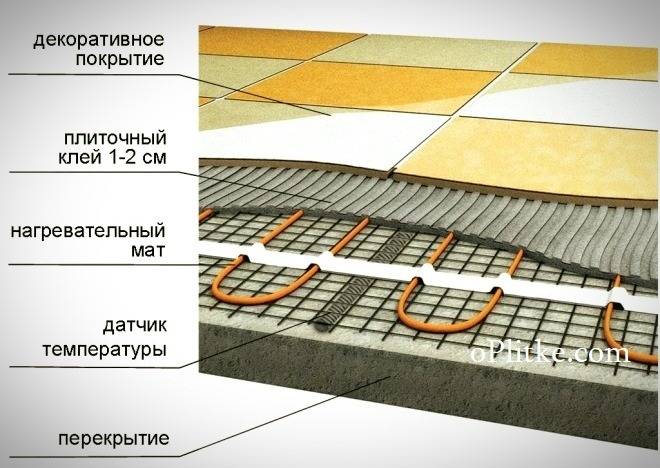

Нагревательные маты

Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.

Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.

Нагревательный кабель

Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки. Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:

  • Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
  • Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
  • Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.

Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.

Итоговые выводы

Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.

Электрический теплый пол своими руками технология монтажа

Монтаж теплого пола следует начать с устройства места установки терморегулятора и прокладки к нему штроб для электрических кабелей. Посадочное место блока управления представляет не что иное, как обыкновенное гнездо с пластиковой коробочкой, в которое устанавливают розетки и выключатели. Определившись с местом установки терморегулятора, с помощью специальной коробки высверливается посадочное место. От него прокладывается штроба к распределительному щитку и к полу.

Следует понимать, что схема подключения электрического теплого пола предусматривает его подсоединение не в распределительную коробку, а непосредственно к квартирному электрощитку. Систему подогрева пола в обязательном порядке необходимо посадить на отдельный автоматический выключатель. С учетом всего этого и нужно выполнить прокладку штроб.

После того как штробы готовы, можно устанавливать пластиковый подрозетник (в отверстие он крепится с помощью алебастра), прокладывать в него кабели подачи питания и приступать к укладке нагревательного мата.

Прокладка проводов для электрического теплого пола фото

С нагревательными кабелями дела обстоят довольно просто. Чтобы покрыть полметровой полосой всю обогреваемую площадь, мат необходимо научиться разрезать особым образом. Раскатав его на необходимую длину, в сетке, на которой крепятся кабели, делается разрез, после чего вы сможете развернуть мат в любом направлении, в том числе и в обратном. Вот так змейкой с учетом рельефа местности и раскладываются все нагревательные кабели. После того, как мат будет полностью расстелен, сетка крепится к основанию пола клеем для кафельной плитки.

Пока нагревательный мат присыхает к полу, самое время заняться прокладкой холодных кабелей и монтажом температурного датчика – последовательность этих работ роли не играет. Начнем с холодных кабелей. Основное условие, которое необходимо выдержать при их прокладке к месту установки терморегулятора – это непересекаемость проводов, они должны идти параллельно друг другу и ни в коем случае не пересекаться. Крепятся холодные кабели алебастром, а их концы выводятся в коробку терморегулятора.

Устройство электрического теплого пола

Теперь о термодатчике – здесь также особых сложностей не должно возникнуть. Единственное, что необходимо, так это правильно определить его место установки. Совсем забыл, для его монтажа также необходимо сделать штробу – хотя сам датчик и имеет небольшие размеры, устанавливается он в гофре, конец которой глушится. Это необходимо для того, чтобы была возможность заменить его в случае выхода из строя.

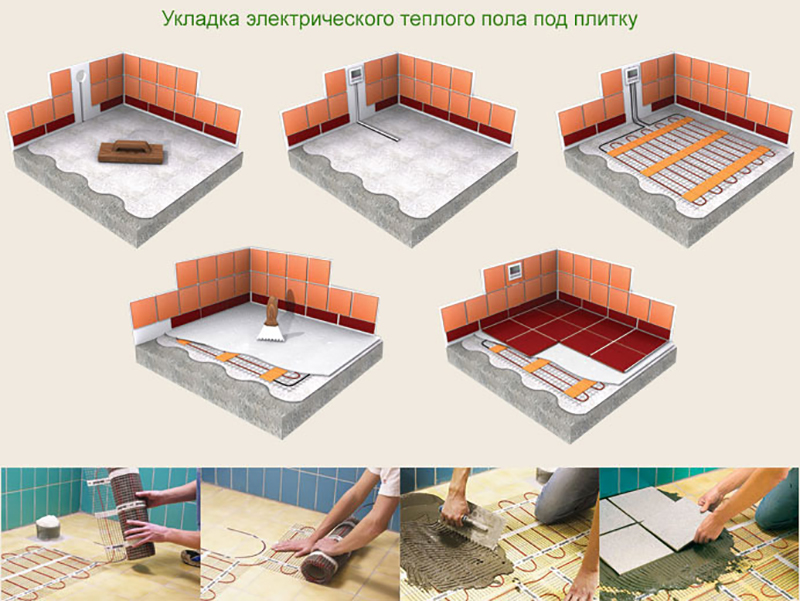

Технология укладки электрического теплого пола своими руками

Штробу придется прорезать от его места установки до терморегулятора. Если штробу не резать, а укладывать как есть, то в процессе дальнейшей облицовки пола придется либо закладывать больший слой клея для кафеля, либо лить чистовую стяжку толще. Теперь о месте установки термодатчика. По большому счету, его можно установить в любом удобном месте обогреваемого пола с одним лишь условием – он должен располагаться четко между витками нагревательных кабелей. В этом случае его работа будет наиболее оптимальной.

Ну и завершающий этап монтажных работ – это подключение и установка терморегулятора. Как правило, с обратной стороны этого устройства расположены клеммы, на которых с помощью графических символов указано что и куда подсоединять. Кроме того, в инструкции к терморегулятору прилагается принципиальная схема его подключения

На что необходимо обратить особое внимание в процессе подключения и установки терморегулятора, так это на качественное подсоединение проводов – их концы в обязательном порядке необходимо пропаять

Установка терморегулятора электрического теплого пола

Вот так выполняется монтаж электрического теплого пола своими руками

Ну и напоследок хочу акцентировать внимание на том, что по окончании всех работ теплый пол необходимо проверить на работоспособность. Только после этого можно заливать пол финишной и укладывать декоративное напольное покрытие

Если речь идет об облицовке теплого пола кафелем, то его можно укладывать непосредственно на провода, только использовать при этом специальный клей.

Виды, их преимущества и недостатки

Электрические полы классифицируют в зависимости от вида нагревательного элемента:

  • Кабельные (традиционные).
  • Нагревательные маты.
  • Пленочные (инфракрасные).

Плюсы кабельного утепления — это низкая стоимость (если не учитывать затраты материала на толщину стяжки и стоимость работ по ее заливке) и «остывание» после отключения происходит не сразу, тем самым сохраняется тепло еще некоторое время.

Минусы кабельного утепления:

  • Увеличение толщины пола из-за необходимости заливать толстый слой стяжки.
  • Затруднителен монтаж и расчет необходимой длины проводника при укладке.
  • Проводник слишком чувствителен. При неправильной установке и не плотном прилегании к стяжке происходит перегрев и система выходит из строя.
  • Долгое «Разогревание» по сравнению с термоматами из-за толщины стяжки.

Достоинства нагревательных матов:

  • За счет конструкции материала проводник устанавливается витками с равномерным шагом.
  • Простая установка, так как он уже «собран и готов» к работе.
  • Находясь ближе к поверхности, термоматы быстро нагреваются.
  • Установка возможна «сухим» или «мокрым» способом, за счет чего толщина пола гораздо меньше, чем при установке кабеля.

Недостатки термоматов:

  • Значительно более высокая стоимость материала.
  • Не используют в качестве основного отопления.

Так какой материал выбрать? Выбор неоднозначный, ведь придется выбирать между удобством установки и экономичностью

Но важно, что у нагревательных матов все-таки достоинств немного больше, а недостатков меньше

Так как термомат — материал тонкий и прочный и его удобнее всего уложить в слой клея под плитку, вариант выбора его, как материала для теплого пола получается более целесообразным.

Этот вид имеет и другие достоинства. Такие, как способность выполнять функцию отопления всего дома и положительное влияние на здоровье людей (за счет инфракрасного излучения).

Нагревательные элементы такой пленки запаяны в термостойкую пленку. Этот вид материала не рекомендуют укладывать под плитку, так как плиточный клей плохо связывается с поверхностью пленки при взаимодействии. Инфракрасную пленку лучше всего укладывать под ламинат или линолеум.

Технология укладки теплого пола под плитку своими руками

По мнению специалистов, в качестве дополнительного обогрева целесообразно применять нагревательную инфракрасную пленку или нагревательные маты, а при необходимости обустроить систему основного обогрева, желательно отдавать предпочтение установке нагревательного кабеля. Стандартная мощность нагревательных элементов:

  • в спальне — 100-150 Вт/мВІ;
  • в кухне и коридоре — 150 Вт/мВІ;
  • на балконе и лоджии — 200 Вт/мВІ;
  • в сантехническом узле — 150-180 Вт/мВІ.

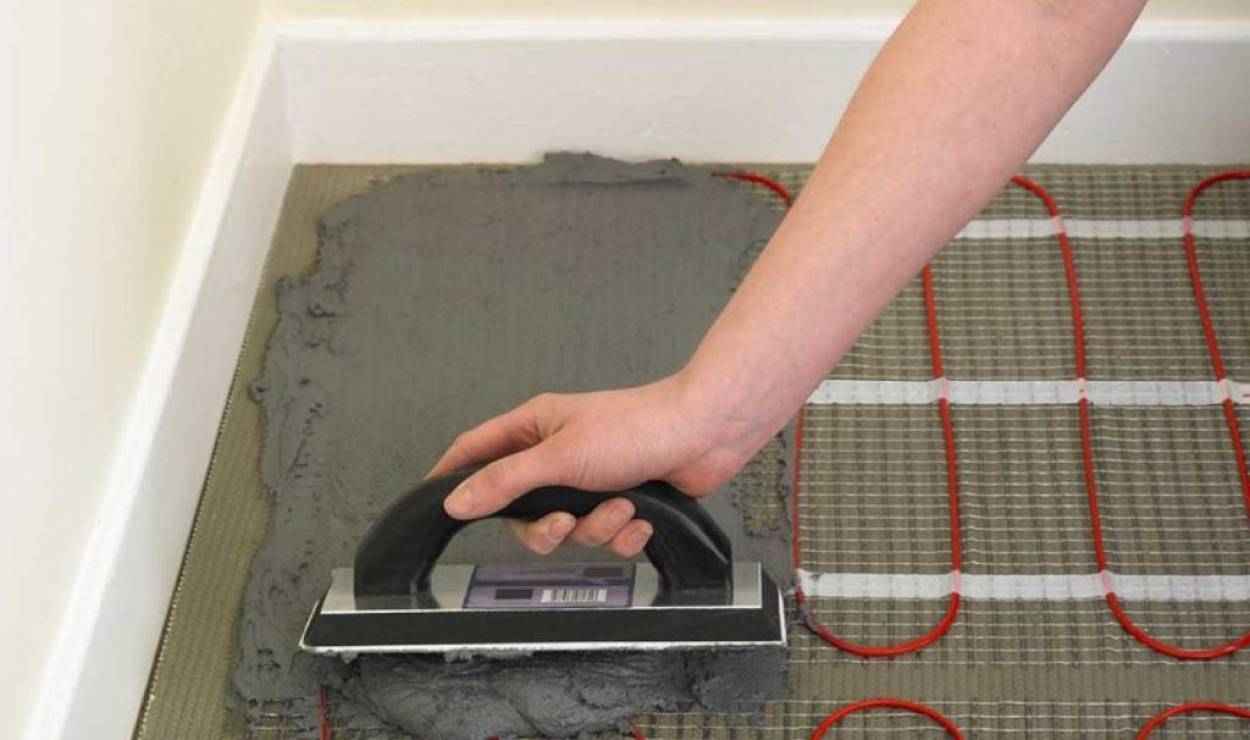

Укладываем теплый пол под плитку

Шаг расположения нагревательных элементов должен рассчитываться в соответствии с формулой: 100 х общую площадь пола /длину одной кабельной секции.

Стержневой теплый пол

Стержневого типа «теплые полы» являются эластичными термоматами, основу которых составляют карбоновые стержни, объединенные при помощи силовых кабелей. Наиболее часто реализуемые системы имеют показатели ширины, не менее 0,82 м.

Конструктивной особенностью является наличие токопроводящих шин и нагревательных элементов, располагающихся с расстоянием 100 мм. Максимально возможной считается непрерывная длина, равная 25,0 м.

Стержневой пол на утеплитель

Популярность монтажа стержневой системы обусловлена универсальностью и совместимостью с любыми видами напольного покрытия, а также полной пожаробезопасностью и незначительной нагрузкой. Такие нагревательные элементы можно устанавливать в помещениях, имеющих очень сложную планировку и большое количество мебели или ковров.

К явным недостаткам относится необходимость выполнять демонтаж и вскрытие стяжки с целью ремонта системы, высокую цену, отсутствие возможности использовать при обустройстве фольгированную подложку.

Несмотря на то, что изготовителями заявлен срок службы в десять лет, по мнению потребителей даже в условиях профессионального монтажа и соблюдения правил эксплуатации, система подлежит замене примерно через пять лет.

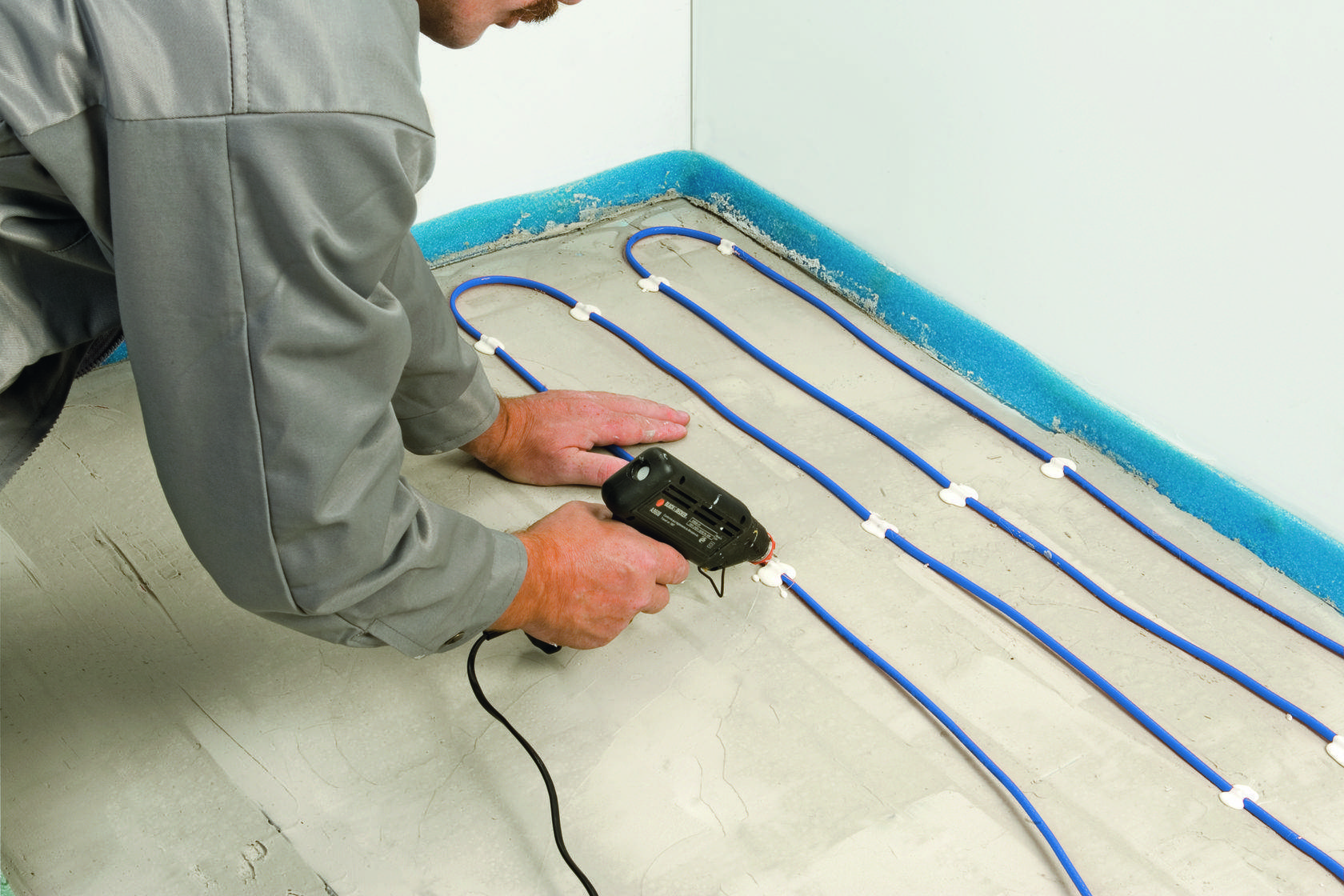

Кабельный теплый пол

Как показывает практика, кабельные системы «теплый пол» в настоящее время являются самым оптимальным вариантом для обустройства под плитку.

Нагревательные кабели монтируются в стяжку, а в соответствии с технологией укладки, минимальные показатели толщины пола могут варьировать в пределах 30-50 мм.

В современных реалиях обустройства отопительной системы, практикуется использование нескольких видов кабелей, представленных:

  • резисторными элементами на основе одной или двух жил. Такой вариант отличается очень простым устройством, работающим только на нагрев, уровень интенсивности которого регулируется терморегулятором;
  • саморегулирующимися элементами на основе двух жил с расположенной между ними тепловыделяющей матрицей. Терморегулятор в системе отсутствует, а уровень нагрева напрямую зависит от температуры воздуха внутри помещения. К недостаткам этого варианта можно отнести высокую стоимость и недостаточную экономичность;
  • электрическими кабельными матами, которые оптимально подходят для обустройства системы «теплый пол» в помещениях с невысокими потолками. Монтаж очень прост, и заключается в правильной укладке матов и их подключении к источнику питания.

Схема укладки теплых полов

Именно кабельный вариант характеризуется простотой монтажа, по сравнению с укладкой водяных систем или конструкции ИК-отопления. Легче всего выполнять самостоятельный монтаж отопительной системы посредством укладки под отделочную плитку саморегулирующего кабеля, что обусловлено отсутствием необходимости использовать при обустройстве терморегулятор.

Используя двухжильный нагревательный кабель, есть возможность самостоятельно, при помощи минимального набора инструментов, обустроить отопительную систему в помещениях со сложной планировкой, заставленных значительным количеством мебели.

Разновидности электрических теплых полов

Конструкции подразделяются на несколько групп, отличных по комплектации и принципу работы:

  • кабельная;
  • с применением инфракрасной пленки;
  • электрические маты.
  • Кабельные
  • Инфракрасная пленка
  • Маты

Система представлена двумя вариантами, отличными по типу используемого кабеля: с одножильным и двужильным. Подогрев поверхности пола осуществляется по-разному. Если в конструкцию заложен одножильный кабель, то он будет отличаться двумя «холодными концами». Так называют участок провода, который не подвергается нагреву. Если планируется укладывать плитку на теплый электрический пол, оснащенный двужильным кабелем, такой вариант предусматривает наличие одного «холодного конца».

Конструкция с двужильным кабелем способна работать в усиленном режиме, поэтому ее часто применяют при обустройстве системы нагрева под кафель на больших площадях. Подключается такой контур с одной стороны. Теплый электрический пол под плитку, оснащенный одножильным проводом, монтируется так, чтобы можно было подключить контур с обеих сторон. Принцип установки такой системы сложнее.

Кабельный

Это классический вариант конструкции теплого напольного покрытия, которое питается от сетевого напряжения. При покупке необходимых комплектующих следует знать, что состоит данная система обогрева из следующих элементов:

  1. нагревательный кабель нужной длины, предлагается в бухтах;
  2. теплоотражающий материал, который будет использоваться в качестве подложки;
  3. специальное крепление, позволяющее зафиксировать провод в разных точках.

Если электрический кабельный теплый пол под плитку обустраивается собственноручно, появляется возможность менять положение контура по своему усмотрению, опираясь проект системы обогрева. Данный вариант предпочтительно применять в случае, когда нужно сделать теплый пол на объектах сложной конфигурации — с большим количеством углов. Если решается вопрос, какие электрические теплые полы лучше уложить, нужно учесть, что кабельная конструкция заливается бетонным раствором.

Габариты контура, заложенные проектом, определяют длину нагревательного кабеля. Специальное крепление для фиксации электрического провода представляет собой гребенку с большим количеством близко расположенных ячеек. Важным моментом при обустройстве теплого напольного покрытия является выбор сечения проводника. Варианты из меди:

  • 2х10 мм для тока 16 А, при мощности 3,5 кВт;
  • 2х1,5 мм: 19 А; 4,1 кВт;
  • 2х2,5 мм: 27 А; 5,9 кВт.

Алюминиевый кабель:

  1. 2х2,5 мм для тока 20 А, при мощности 4,4 кВт;
  2. 2х4 мм: 28 А; 6,1 кВт.

Инфракрасная пленка

Теплый пол электрический данного вида — хорошая замена кабельной конструкции. Работает пленка по другому принципу: прогревает сначала чистовое покрытие (плитку), затем тепло проникает в окружающие поверхности. Инфракрасный материал не обогревает воздушное пространство, значит, поверхность будет дольше оставаться теплой. Под плитку лучше использовать вариант пленки с карбоном в конструкции. Нагревательные элементы соединяются с помощью медных проводников.

Пленочный материал монтируется сухим методом. Для укладки электрического теплого пола данного типа не требуется заливка бетонной стяжкой. По этой причине инфракрасная пленка является наиболее предпочтительным вариантом, если необходимо избежать уменьшения высоты потолков. Этот материал характеризуется сравнительно небольшим уровнем энергопотребления, однако фактор не подтверждается, если система функционирует на высокой мощности и обеспечивает нагрев поверхности до температуры выше +21°С.

Нагревательные маты

Этот вариант имеет существенное преимущество перед кабельной системой, т. к. представляет собой готовую к монтажу конструкцию. Нагревательные маты, используемые для отопления помещения посредством нагрева плитки, представляют собой сетку, на которой закреплен провод с помощью специальных фиксаторов. Конфигурация контура в данном случае определяется при производстве. В процессе монтажа настилают сетчатую основу на черновой пол, кабель при этом не укладывается.

Эта разновидность электрического напольного покрытия характеризуется небольшой толщиной, благодаря чему высота потолка почти не изменится. Нагревательные маты стоят дороже, однако их лучше использовать, если планируется все работы производить своими руками. Сверху электрическая система обогрева закрывается плиточным клеящим составом или тонким слоем бетонной стяжки.

Кабельный пол

Если разбирать какие лучше электрические теплые полы, то наиболее оптимальным видом электрического пола считается кабельный тип. Он идеально подходит для лоджий, ванной комнаты, сауны, прихожей, бань.

Такой пол обладает множеством положительных черт:

Кабельный теплый пол

  1. Толщина. Греющий кабель монтируется в стяжку. В соответствии с инструкцией от производителя толщина как минимум должна быть 30 — 50 мм. Маты выкладывают прямо под плитку, что сокращает высоту комнаты только на 0.5 см.
  2. Возможность использования в комнатах со сложной планировкой. Использование кабеля дает возможность создать отопительную систему и при этом учесть простенки, размещение предметов мебели, а также утеплить маленькие участки комнаты, которые отличаются неровностью.
  3. Легкость монтажа. Технология устройства электрического кабельного пола под плитку существенно упрощена. Можно легко сделать это самостоятельно, для чего потребуется минимум строительных инструментов. Самым простым вариантом является саморегулирующий кабель, для которого не нужно применять терморегулятор.

Принцип функционирования кабельных электрических полов в полной мере соответствуют требованиям, которые предъявляются к эффективному использованию плитки всех видов:

  • Основные особенности выкладки плитки. Применение клеевых растворов позволяет сделать одновременно прочное и эластичное соединение с половой поверхностью. В итоге, если соблюдать все правила по укладке и использованию, плитка будет служить длительное время и сохранит свой изначально привлекательный внешний вид.
  • Отличные показатели теплоотдачи. Система кабельных электрических полов с плиткой дает возможность обеспечения оперативного прогрева поверхности. Такой вариант позволяет долго сохранять тепло после того, как будет отключено напряжение. К тому же в данной ситуации не наблюдается перегрева кабеля.
  • Безопасная эксплуатация. Часто в помещениях с высокой влажностью, таких как балконы, бани, прихожие, сауны и так далее, используют именно плитку. Нагревающий кабель обладает повышенным защитным уровнем. Правильное подключение исключает возможное поражение током.
  • Небольшие затраты на устройство. Данный тип пола, работающий от электричества, монтируется с меньшими затратами. В случае ремонта на это уйдет не более недели, многое еще зависит от квалификации мастера.
