Электростатическая коптильня своими руками + фото

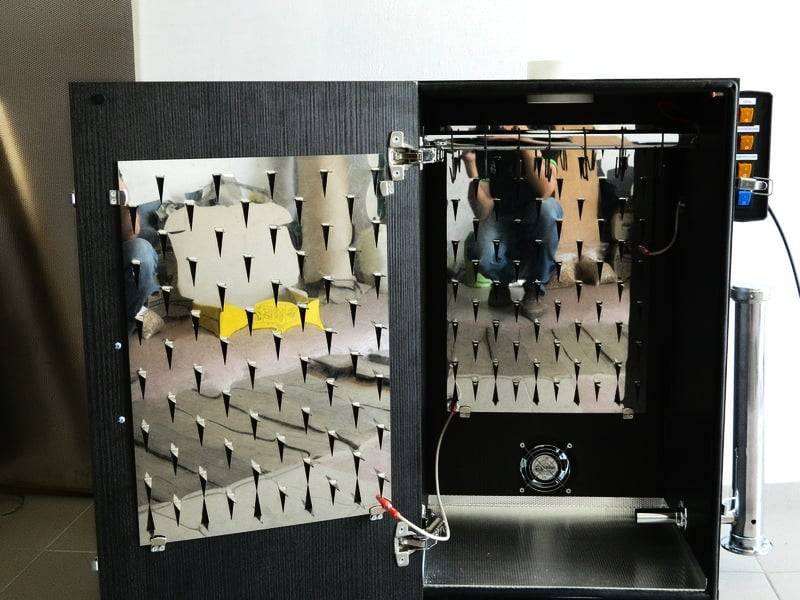

Электростатическая коптильня

Воздействие электростатического поля значительно ускоряет процесс копчения. Этот эффект достигается за счет глубокого и быстрого проникновения дыма в толщу продукта, причем ни аромат, ни вкусовые качества не страдают.

Принцип работы

Продукты подготавливают обычным способом и вывешивают из в коптильном шкафу. Запускают дымогенератор. При включении генератора высокого напряжения положительный заряд поступает на закрепленные на стенках медные проводники или решетку, отрицательный — на металлическое вешало и далее на продукт.

Воздушное пространство ионизируется, создается разность потенциалов, которая возбуждает взаимное притяжение противоположно заряженных частиц. В результате дым проникает в продукт глубоко и с большой скоростью.

Для получения копченостей требуется от 15 минут до нескольких часов, что значительно экономит время, особенно при холодном копчении. Щепы при этом уходит совсем немного.

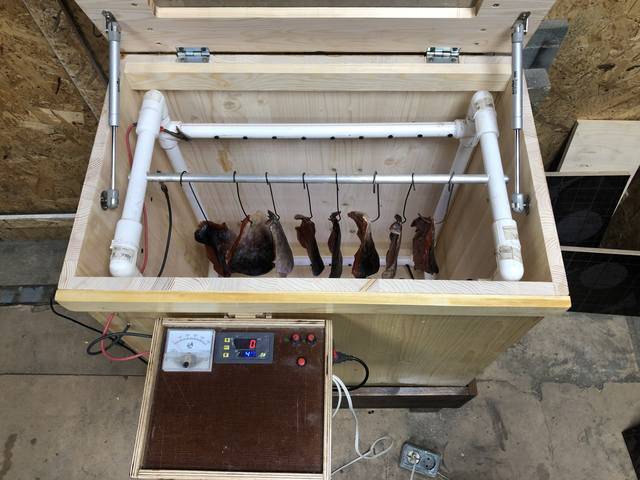

Изготовление своими руками

Электростатическую коптильню можно сделать из обычной путем несложной модернизации. Для этого потребуется:

генератор высокого напряжения;
дымогенератор с нагнетателем и охладителем воздуха;
медные проводники.

Систему при желании можно сделать на аккумуляторах, чтобы брать с собой в поход или на вылазку.

Высоковольтный генератор

На первом этапе нужно приобрести или собрать генератор высокого напряжения. Он потребляет около 5 Ватт в час, что при коротком периоде использования совсем незатратно. На выходе он выдает 30-40 киловольт,

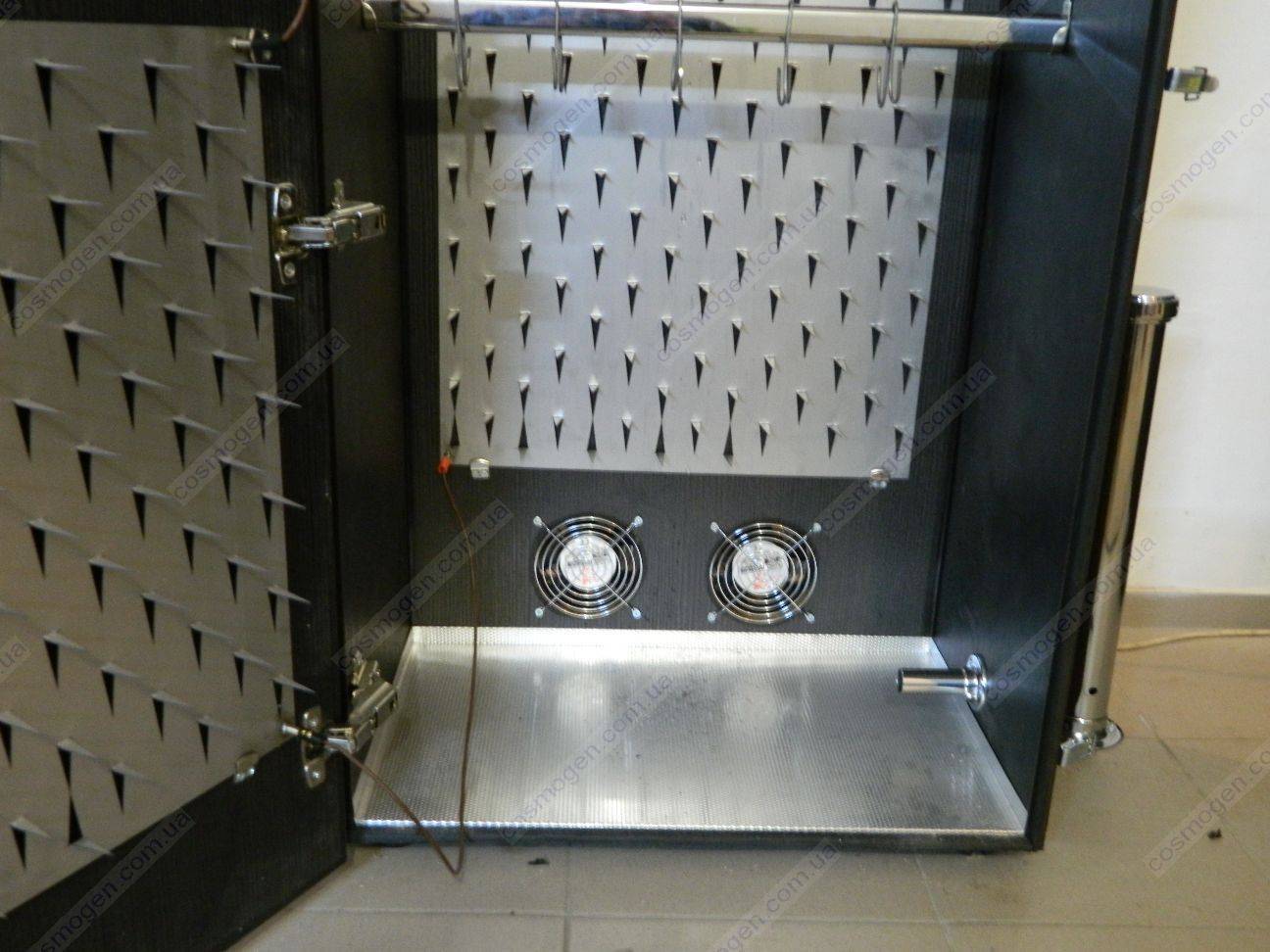

Подготовка шкафа

Основное в устройстве электростатической коптильни — правильная модернизация шкафа:

Закрепить клеммы в стенке сооружения.
Натянуть внутри коптильни тонкие медные проводники, присоединив их к положительной клемме. Удобно пользоваться пластиковыми уголками с просверленными отверстиями через 50 мм.
Вешало подключить к отрицательному полюсу.

Концы стержня лучше вставить в обрезки полипропиленовых труб и закрепить. Это будет препятствовать пробиванию на корпус высоковольтного заряда.

Техника безопасности

Чтобы предотвратить электротравматизм при работе с оборудованием, нужно соблюдать правила:

устанавливать прибор на диэлектрическую прокладку;
не трогать участки цепи под напряжением;
загрузку и разгрузку проводить при выключенном источнике тока;
не допускать соприкосновения продуктов с проводниками;
электростатическое поле сохраняется до 10 минут, поэтому после отключения нужно дать ему нейтрализоваться.

Нельзя допускать попадания влаги внутрь приборов. Для этого их помещают в защитные пластиковые корпуса.

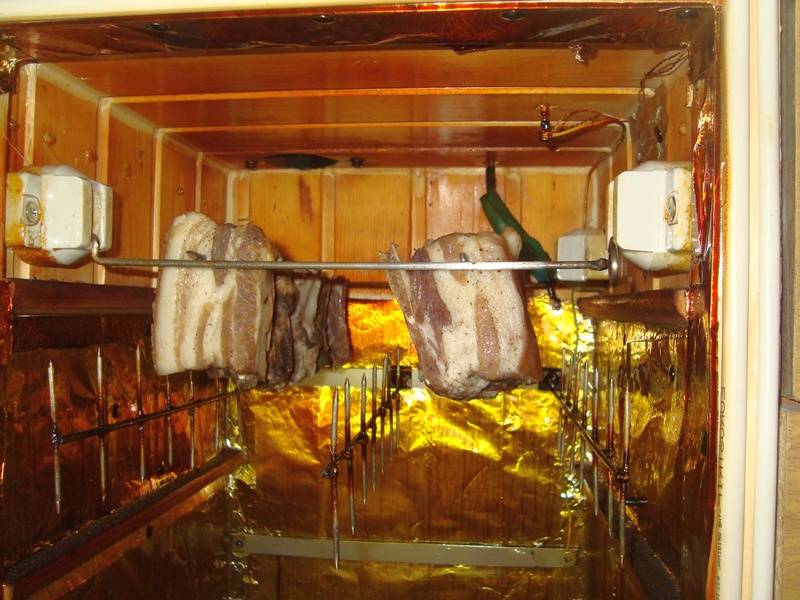

Как сделать коптильню из холодильника

Отслуживший свой век охладитель можно использовать как готовую удобную камеру для холодного копчения с незначительными доработками. Потребуется ввод для дымохода и вывод для дымовой трубы. Продукты можно разложить на заводские полочки.

Для горячего копчения нужна более основательная модернизация холодильника:

пластмассовые части демонтировать, включая обшивку;
закрепить внутри стальной поддон для стекающего жира;
установить холодильник на подставку из кирпичей или блоков;
снизу прорезать отверстие для дымохода, сверху — для отвода дыма.

Оборудовать очаг можно внутри самого холодильника. Для этого поместить туда электроплитку или ТЭН с поддоном для опилок.

Небольшие хитрости

Используйте старые холодильники советского производства, в них очень мало пластика.
Можно вырезать в двери холодильника прямоугольное отверстие и наклеить на него жаропрочное стекло, в этом случае вы сможете наблюдать за процессом копчения, не открывая дверь.
Используйте хорошо высушенную щепу или опилки, иначе лишняя влага в них может привести к появлению конденсата на продукте.
Не используйте щепу или опилки хвойных пород деревьев – это приведёт к появлению горького привкуса в вашем продукте.
Чтобы сэкономить на топливе для костра, устанавливайте коптильню в местах, где отсутствуют сквозняки.

Принцип и этапы работы

Принцип работы электростатического копчения заключается в следующих действиях:

Закладка полуфабрикатов в ёмкость на решётку или на крюк;
Получение дыма из дымогенератора с помощью тления щепки или брикетов из опилок;
Процесс копчения. С помощью электричества в приборе создаётся положительный заряд, который направляет дым вверх, сгущая его в плотную массу. Облако проходит через решётку с положительным плюсом и наталкивается на продукты с отрицательным полюсом. В результате столкновения происходит разряд электрического взаимодействия, во время которого ионы пронизывают полуфабрикат и позволяют глубже проникнуть горячему дыму вовнутрь, ускоряя процесс приготовления. Отвод дыма производится через специальную трубу, поэтому в помещении не будет излишнего задымления.
Извлечение продукта и остывание.

Соблюдение правил безопасности при работе с электростатической коптильней – обязательное мероприятие

При укладке обращать внимание на расположение полуфабрикатов. Они не должны соприкасаться с ёмкостью. Когда агрегат работает, запрещается прикасаться к продуктам и агрегату

Извлечь или подбавить рыбу (мясо) можно только после выключения

Когда агрегат работает, запрещается прикасаться к продуктам и агрегату. Извлечь или подбавить рыбу (мясо) можно только после выключения.

Различия горячего копчение от холодного

Всего существует два вида копчения: холодное и горячее. В каждом процесс используется разный температурный режим, длительность приготовления и предварительная подготовка продуктов. Какой метод эффективнее, однозначно сказать нельзя. Для некоторых продуктов, подходит только холодное копчение – сыры, овощи. Мясо, рыба, сало могут быть приготовлены любым способом, все зависит от ваших предпочтений и возможностей.

Особенности горячего копчения

При горячем способе приготовления продуктов не занимает длительного времени. Срок готовки продуктов не более 2-3 часов. Копчености обработанные горячим способом, получаются очень ароматные и сочные, ярко-коричневой цвета с хрустящей корочкой.

Температура при горячем копчении держится от 60 до 120°С. При таком температурном режиме происходит не только воздействие дыма на продукт, но и его термическая обработка.

После окончания горячего копчения не требуется дополнительного просушивания или вяления. Продукты сразу готовы к употреблению. Но блюда горячего имеют небольшой срок годности. В течении 3-5 дней их необходимо употребить, иначе они теряют свой вкус. А после одной недели хранения и вовсе могут начать испортиться.

Плюсы и минусы горячего копчения

Яркий, приятный вкус и аромат.
Малое время готовки — 2-3 часа.
Не нуждается в дополнительной просушке.

Короткий срок годности — не более 1-2 недель в холодильнике.

Особенности холодного копчения

Холодное копчение по технологии более сложный процесс. Для этого требуется другое оборудование, технически сложнее. Процесс приготовления продуктов холодным способом растягивается на длительное время от суток до пяти дней.

Такой длительный срок обработки позволяет пропитать дымом мясо или рыбу, удалить лишнюю влагу из продуктов копчения. Температура холодного копчения составляет 18-25°С.

Благодаря такой температуре в продукте не разрушается и сохраняется весь полезный состав микроэлементов. Копчености также приобретают красивый золотисто вишневый цвет, дымный аромат и вкус, но не настолько яркий, как при горячем копчении.

В домашних условиях холодное копчение проводится сезонно – осень, зима, весна. В летнее время, когда уличная температура превышает необходимый максимум для холодного копчения, сложно охладить дым до необходимых 18 – 25 градусов. А при длительном копчении температурой выше 30°С, продукт просто испортится. Зимой, путем дополнительного нагрева, можно задать правильный температурный режим в коптильной камере.

Плюсы и минусы холодного копчения

Продукты более полезны.
Длительный срок хранения.

Длительность копчения.
Сложное оборудование.
Трудоемкий процесс.

Предварительная подготовка

Третье отличие горячего и холодного копчения в том, что перед процессом проводится, разная первичная обработка потребуется. Для холодного копчения готовится рассол (тузлук) смесь соли, пряностей в котором продукт маринуется несколько дней. Затем делается просушка. При горячем способе требуется минимальная обработка или вообще не производится, в зависимости от рецепта.

Советы по изготовлению коптильни и полезное видео

Кулинары, которые давно готовят таким образом, советуют делать следующее:

Для розжига пользуются стружками веток. Подойдут обрезки древесины. Приятно пахнет яблоня, груша, вишня.
Поленья нужны для получения углей. Только после этого загружайте поддон со щепками.
При приготовлении перекрывайте дымоход, чтобы температура и дым не уходил. Только в этом случае стружки будут тлеть, а не гореть.
Не передерживайте продукты в камере. Избыток дымного запаха перебивает собственный вкус еды, что портит гастрономические качества блюда.
Если требуется ускорить процесс приготовления, скажем, сала, его необходимо предварительно проварить в подсоленной воде.

Профессионалы готовы предоставить бесплатный мастер-класс по изготовлению коптильни. Достаточно просмотреть видеозапись. Здесь мастера поделятся секретами и особенностями. А значит, вы не допустите ошибки, и все сделаете правильно.

ПолезноБесполезно

Изготовление своими руками коптилен разных конструкций

На самом деле, вариаций того, как именно будет выглядеть ваша коптильня, великое множество. Очень интересно смотрятся коптильни, изготовленные, что называется, на века – стационарные варианты.

Стационарная

Подход к строительству такой конструкции должен быть основательным. Прежде всего, необходимо определиться с местом установки и вариантом размещения. Это может быть отдельный домик, так и конструкция, использующая особый рельеф местности.

Вариант стационарной коптильни своими руками

Что нужно для работы

Стационарные коптильни, чаще всего, устанавливают на даче или на участке индивидуального дома. Такая конструкция используется для изготовления деликатесов в достаточно крупных объёмах. Для этого необходимо определиться с местом установки, предварительно подготовив все материалы: кирпич, цемент, металлические элементы для обшивки внутренней части.

Подготовительные работы и выбор места

Инструкция по изготовлению

Чаще всего, дымоход устанавливают в земле, обычно из металлической или асбестоцементной трубы. Саму топку выносят ближе к мангальной зоне. Начинается строительство с фундамента под коптильную камеру. Достаточно сделать его в виде монолитной плиты, установив песчано-гравийную подушку и залив её цементом на глубину 30-40 см. Дополнительно усилить фундамент можно при помощи проволоки и арматуры.

Подробнее о том, как самостоятельно изготовить стационарную коптильню смотрите в этом видео:

Переносная

Переносные конструкции – идеальный вариант для создания небольшой мангальной зоны на природе или в гостях. Пользуясь привычной фразой – всё своё ношу с собой, заранее позаботьтесь о приобретении такой конструкции, либо её самостоятельном изготовлении. Преимущества использования такой коптильни очевидны – её легко брать с собой на пикник, еда готовится быстро, ведь в этой коптильне мясо обрабатывается при очень высокой температуре.

В любом месте вы получите ароматные копчёности

Что нужно для работы

Простые переносные конструкции, по своей сути, представляют собой небольшие ёмкости. Для их изготовления достаточно использовать кастрюлю или ведро. Можно использовать металлические ящики.

Инструкция по изготовлению

Обычно для изготовления переносной конструкции используется либо готовая ёмкость, либо изделие изготавливается по чертежам.

Устройство мини-коптильни

Процесс изготовления довольно прост. Необходимо снабдить устройство противнем, установить внутри решётку или крючки. И обеспечить равномерный прогрев конструкции, в частности, опилок и травы

Чтобы создать чистый дым важно следить за тем, что весь жир стекал на поддон

Если у вас есть свободное ведро или старая кастрюля, то коптить можно прямо в нём, установив его на газовую горелку

Складная

Складные коптильни в списке оборудования на каждый день занимают почётное первое место. Их можно купить в любом хозяйственном магазине, собрать, как конструктор, за 5 минут.

Складная коптильня

Что нужно для работы

Если использовать более толстый металл, то можно сделать конструкцию многоразовой. Кроме того, готовые модели можно уложить в небольшой кейс. В этом видео вы познакомитесь с моделями именно таких складных коптилен.

Бытовая техникаФункциональные и интересные аксессуары для кухни: обзор полезных новинок

Бытовая техникаХолодильники No Frost: в чём секрет технологии заморозки без льда

Как сделать коптильню горячего копчения из холодильника своими руками (пошагово, инструкция)

При горячем методе продукты коптятся при температуре не менее 100 градусов. Соответственно процесс происходит быстро – два часа это максимум, который может потребоваться для приготовления продуктов. Считается, что с такой коптильней из холодильника для рыбы, мяса и других продуктов, часть витаминов теряется. Кроме того, есть риск образования канцерогенов.

Вкус продуктов при холодном и горячем методе копчения различается, поэтому при изготовлении агрегата нужно полагаться на свои предпочтения. Во втором случае шкаф сделать проще, чем для холодного копчения. Не придется рыть траншею и экспериментировать с четырехметровой трубой. Инструкция будет содержать всего пару пунктов:

Установить холодильник.
Вниз поставить электроплиту, а на ней разместить емкость со щепой.

Внимание! Для шкафа горячего копчения важно понять, на каком режиме разогревать плиту. Топливо ни в коем случае не должно загореться, необходимо его тление, чтобы увеличить количество дыма и свести к минимуму риск воспламенения, нужно увлажнять щепу

Во время горячего копчения в любом случае будет много жира. Поэтому поддон под него стоит поставить. Сверху шкафа обязателен дымоотвод.

Также можно сделать коптильню из холодильника с дымогенератором своими руками. Это улучшит вкус еды и ускорит процесс приготовления. Устройство продается готовое или можно собрать его самостоятельно. Для него понадобится аквариумный компрессор (оптимальная мощность 60 л/ч).

Как работает электростатическая коптильня

Работа электрокоптильной установки практически не отличается от действия обычной камеры холодного копчения:

Внутрь дымогенератора загружаются опилки фруктовых деревьев, которые нагреваются в замкнутом объеме в отсутствии воздуха, при разложении выделяется горячий дым, насыщенный парами воды и продуктами разложения древесины – кислотами, альдегидами, спиртами и смолами;
В охладительной камере поток дыма охлаждается и очищается от самой токсичной части дыма — смол и дегтя. Если этого не делать, электроды электростатической коптильни быстро покроются черным твердым налетом, и эффект электрического поля исчезнет;
Очищенный и охлажденный дым направляется вентилятором в рабочую камеру. Под действием высоковольтного электростатического поля вода, альдегиды и спирты получают заряд и притягиваются к поверхности мясопродуктов.

Совет! Для получения дыма используйте только фруктовые породы древесины, лучшими считаются вишня или слива. Нельзя заряжать дымогенератор коптильни хвойными породами, орехом, березой, такая древесина выделяет много дегтя и придает продуктам жуткий запах горелой резины.

Как выбрать коптильню

Для получения более качественного результата рекомендуется приобретать устройство, опираясь на критерии выбора. В качественных моделях блюда готовятся по правильной технологии и получаются вкусными и ароматными. Чтобы ответить на вопрос какую лучше купить коптильню, нужно рассмотреть следующие характеристики:

Необходимо выбирать аппарат с достаточной глубиной камеры. Это позволит размещать большое количество продуктов, а также обеспечит хорошее расстояние между решетками и топливом.
Вентиляционные отверстия необходимы для поддержания оптимального температурного режима.
Крышка должна герметично прилегать к устройству, чтобы дым не просачивался наружу.
Желательно, чтобы в комплекте был специальный поддон для жира, а также съемные ножки или подставка, чтобы прибор можно было использовать на улице.

Принцип работы

Как и в любой другой коптильне, в электростатическом приборе для копчения заранее подготовленные продукты закладываются в специальный отдел. Рыбу или мясо чаще всего располагают в вертикальном положении, подвешивая на крюки. Дым получают в дыморегуляторе из древесины: опилок, щепы или специальных брикетов. Электронагреватель создает внутри прибора положительный заряд, благодаря которому дым направляется вверх, окутывая продукты. Дым проходит через решетку с положительным полюсом высокого напряжения. Заготовки подключены к отрицательному полюсу. Положительно заряженные частицы дыма (ионы) стремительно двигаются к мясу или рыбе, пронзая ее в результате силы электрического взаимодействия. Дым выходит черед дымоотвод, поэтому излишнего задымления внутри электростатической коптильни нет. Прочитайте так же о том, как и что коптить в коптильне.

В самодельной или покупной электростатической коптильне сырье (заготовки) подвешивают на крюки.

Принцип электростатического копчения заключается в том, что продукты горения (дым) проникают в будущие копчености очень быстро, то есть скорость диффузии дыма увеличивается. Процесс копчения в такой установке занимает от получаса до нескольких часов, когда в других приборах на это могут уходить целые дни. Однако обработке дымом в большей степени подвержены верхние части продуктов, нежели внутренние.

Коптить электростатическим методом можно такие же продукты, что и в других устройствах для копчения — сало, рыбу, мясо.

Читатели считают данные материалы полезными:

Как сделать коптильню из ведра или кастрюли своими руками
Коптильня из газового баллона своими руками: конструкция, сборка и эксплуатация

Разберем – что такое электростатическая коптильня

В электростатической коптильне продукты готовятся быстрее за счет воздействия электростатического поля.

Молекулы дыма могут проникать более глубоко в продукты, что положительно сказывается на скорости приготовления копченостей.

В последние годы такой вид копчения становится все более популярным, особенно если говорить о промышленном производстве.

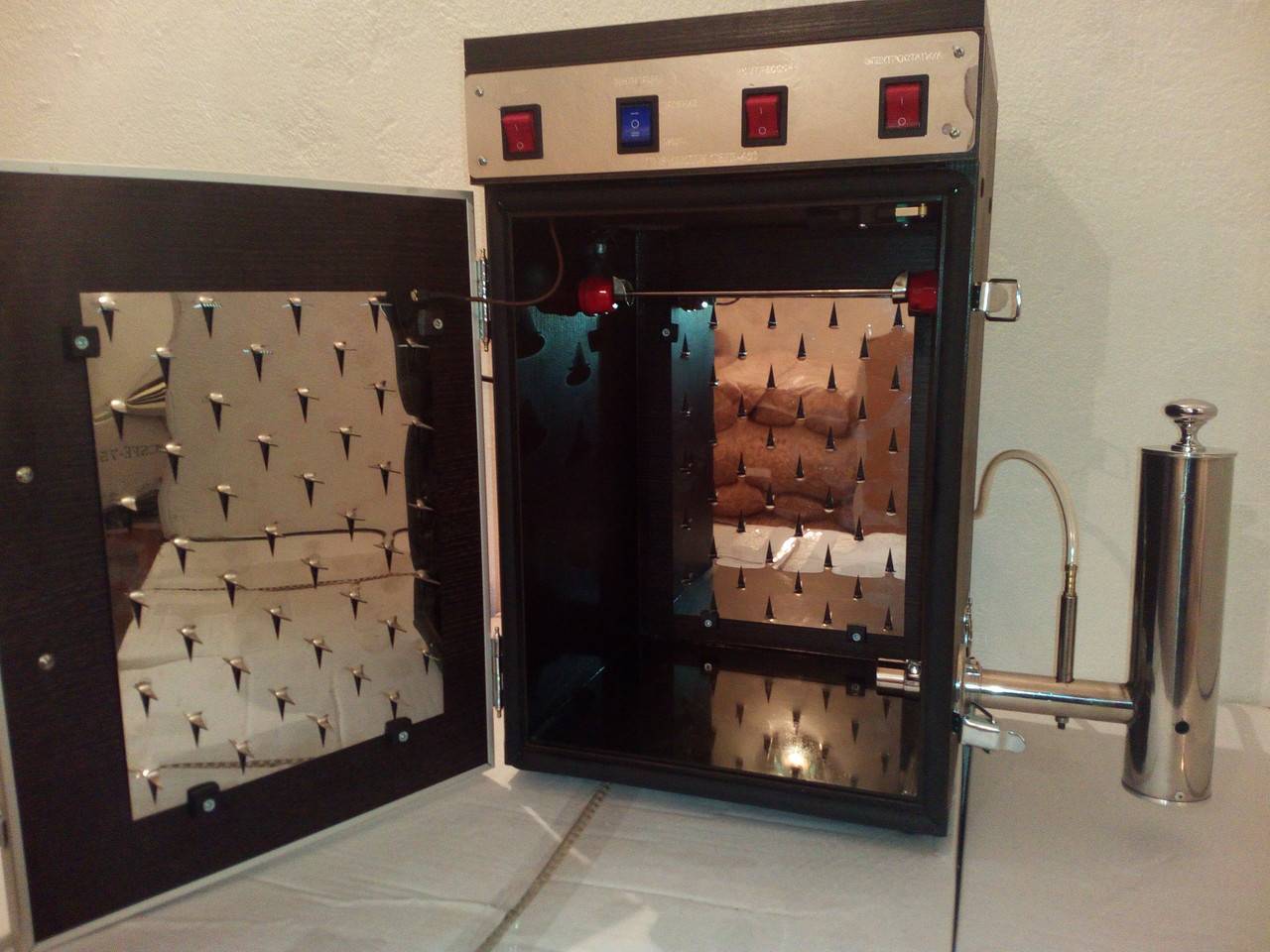

Внешний вид и принцип действия устройства

Электростатическая коптильня имеет достаточно простое устройство. Точно так, как и в других вариантах коптилен, продукты нужно поместить с предназначенный для этого отдел.

Принцип действия несложный. Под воздействием электрического нагревателя в дыморегуляторе начинают тлеть опилки. Дальше дым проходит сквозь специальную заряженную решетку, которая имеет полюс высокого напряжения. Ионы очень быстро попадают внутрь продуктов, которые находятся на отрицательно заряженном полюсе. Процесс копчения таким образом сокращается в несколько раз. Во время работы электростатической коптильни, лишний дым будет выходить сквозь дымоход.

Основные преимущества

Многие уверены в том, что с помощью электростатической коптильни не получится приготовить действительно вкусные копчености. Но разница между конструкциями заключается только в том, что в электростатическом устройстве есть специальный блок, благодаря которому дым может проникнуть более глубоко в продукты.

Процесс приготовления напоминает готовку на пару, но вместо горячего пара используется влажный дым.

Конструкции такого типа обладают достаточно большим количеством преимуществ. К основным из них можно отнести следующее:

Электростатической коптильней очень легко пользоваться и можно быстро приготовить в домашних условиях вкусные и ароматные копчености.
Конструкция имеет небольшие размеры, поэтому легко может поместиться даже в квартире или на балконе.
В продаже имеются модели, вес которых не превышает десяти килограмм.
Электростатические коптильни изготавливаются из высококачественной нержавеющей стали. Материал считается не только безопасным, но и долговечным. Кроме того, благодаря использованию нержавейки, коптильня имеет привлекательный внешний вид.
Во время процесса копчения не нужно постоянно находиться рядом с конструкцией.
Все копчености готовятся без использования жира.

Электростатические коптильни также имеют несколько минусов. Они достаточно дорогие, поэтому дешевле будет самостоятельно сделать устройство. Кроме того, в продаже имеется небольшой выбор компактных моделей.

Из каких составляющих изготавливается

Собрать электростатическую коптильню своими руками очень просто. Достаточно подготовить все необходимые материалы и инструменты, а также ознакомиться со схемами и чертежами. Готовая конструкция будет состоять из таких частей, как:

Корпус, для которого используется диэлектрический материал. Это может быть пластик, дерево или металл.
Электростатическая «излучающая» сетка-подвеска, для которой используется стальная, латунная или же медная проволока.
Дымогенератор или блок коптильни, в котором будет вырабатываться дым.
Системы для охлаждения дымового потока.

Одной из самых важных частей считается генератор электростатического поля. Есть достаточно много разных вариантов конструкций, но не все они могут предоставить должный результат копчения.

Излучающая сетка должна аккуратно устанавливаться на стенки конструкции. Дымогенератор располагается в нижней части агрегата.

В более мощных моделях электростатической коптильни, дымогенерирующий блок достаточно часто делают отдельной конструкцией вместе с охладителем дыма. Оба элемента в таком случае располагаются за пределами корпуса.

Устройство топки

Для устройства костра есть несколько вариантов:

Старая железная емкость. Ее зарывают в землю так, чтобы она находилась ниже уровня коптильни. При таком расположении дым будет подниматься по трубе, а не рассеиваться по сторонам.
Огнеупорные кирпичи. Их укладывают по бокам ямы, оставляя место для костра.
Оцинкованный лист железа. Размещают на дно ямы и на нем разжигают костер.

Какой бы вариант ни был выбран, топка должна плотно закрываться крышкой, а дымоход зарыт под землей. В таком случае в коптильню дым будет поступать не горячий, а охлажденный сыростью земли. Для процесса холодного копчения нужен именно остывший, холодный дым.

Какие продукты можно готовить в коптильне

Продукты с высоким содержанием жира стоит коптить холодным методом. Большинство из блюд для приготовления холодным способом копчения стоит хорошо замариновать. Домашние колбаски, сало, большая мясная вырезка, мясной рулет, жирная рыба (скумбрия, лосось) и многое другое, под действием низкой температуры прекрасно провяливаются и отдают лишний жир. Кроме того, продукты с высоким процентом жирности сохраняют свежесть за счет длительного окуривания и могут храниться в течение месяца в холодильнике.

Овощи, курицу, морепродукты и нежирную рыбу (окунь, лещ) желательно коптить горячим способом. Довольно высокая температура обработки даёт аппетитную корочку и сделает блюда нежными с ярким вкусом. Но при этом время хранения таких продуктов не больше 4 – 5 дней.

Электрокоптильня – это прекрасный компактный агрегат, который позволит безопасно приготовить замечательные блюда из курицы, рыбы, мяса и овощей. Каждый семейный праздник или просто выходной, можно порадовать себя и своих близких качественными копченостями на семейном столе без лишних затрат, благодаря вот такому универсальному домашнему атрибуту.

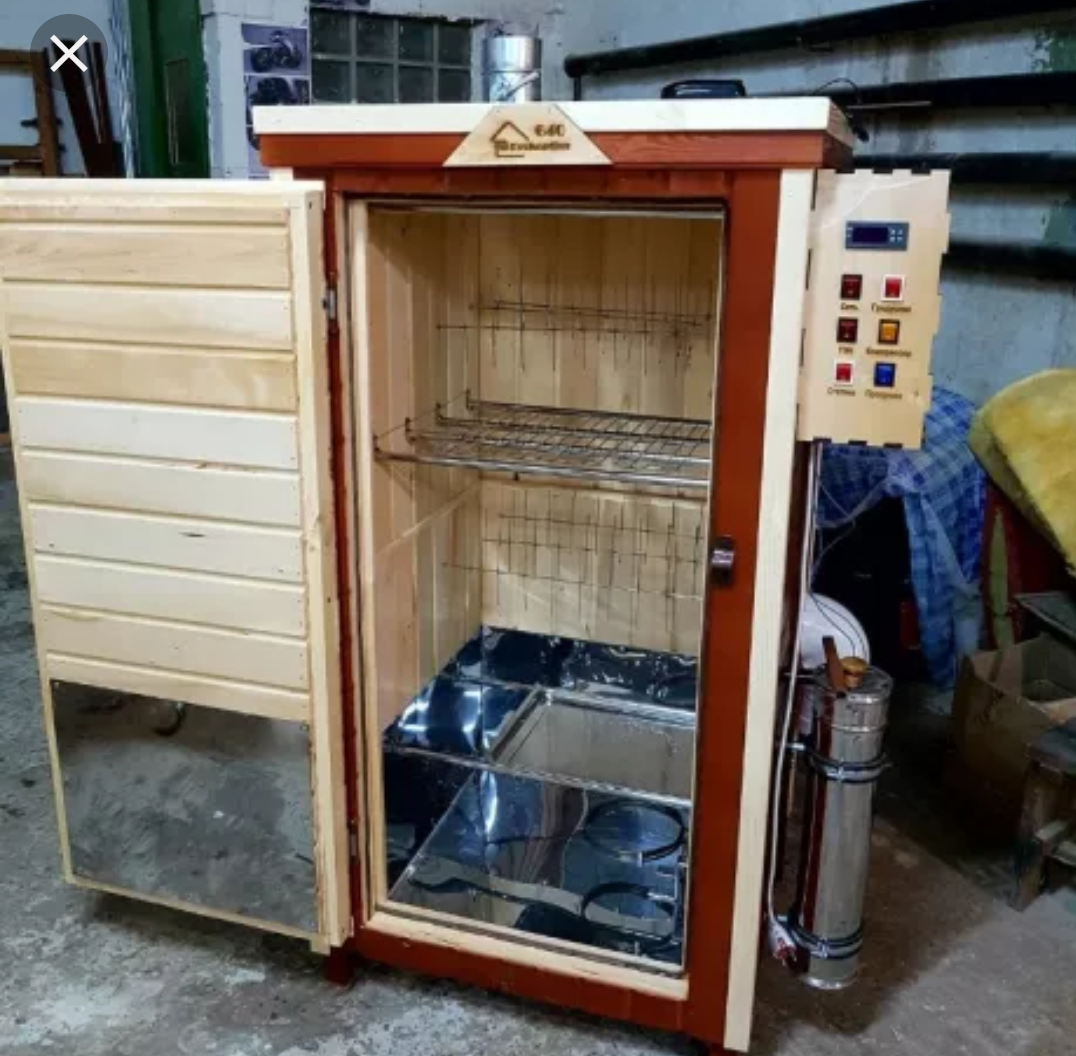

Устройство электрокоптильни

Схема устройства электростатической коптильни

Коптильня с электростатикой своими руками сооружается по единой общей схеме. Домашние умельцы самым разным образом используют детали от других устройств, чтобы обеспечить создание той или иной части конструкции.

Корпус коптильной камеры представляет собой сварной короб, приваренный к основной раме. Камеру крепят на каркас винтами, а на стыках герметизируют. На его левой стене обычно ставят дымоотвод. Сверху над камерой устанавливают высоковольтный блок. Внутри на специальную вставку фиксируют скобы и крюки, на которые вешают рыбу и мясо.
Генератор высокого напряжения – подает ток с напряжением в 220 В на каждый ТЭН. А также может генерировать постоянный ток в 20 кВ. Генератор создает электрическое поле

Он же поддерживает постоянную температуру в камере – около +35°С.
При копчении важно поддерживать невысокую температуру, так как благодаря полю дым и так попадает внутрь продукта. Чтобы охлаждать дымовой поток, между генератором дыма и камерой монтируют радиатор охлаждения дыма

Простейшая схема выглядит как короб с 2 отсеками. Более эффективный вариант – змеевик.
Генератор дыма – блок, оборудованный ТЭНами. Опилки или специальные брикеты кладут на пластину. Они прогреваются и выделяют летучие вещества и дым.
Обязательно оборудуют конструкцию каким-либо вариантом влагосборника. При копчении продукт высыхает, выделяет воду и жир. Они конденсируются на холодных стенках и стекают в лоток для сбора влаги.
Дым в камеру проходит через дымоохладитель и подается снизу, поэтому анодную сетку монтируют внизу коптилки. К сетке подключают положительный полюс трансформатора. Подающий провод и анодную сетку изолируют.
Отрицательный полюс подсоединяют 2 способами. Если горизонтальный пруток для подвешивания выполнен из металла, к нему подключают питающий провод. Если перекладина деревянная, понадобится сделать несколько штыревых электродов, которые погружают в каждую заготовку.

Высоковольтный генератор для копчения электростатикой своими руками

==================================================================

Высоковольтный генератор (ВВГ) с питанием 5 вольт:

Высоковольтный генератор (генератор высокого напряжения) предназначен для создания электростатического поля внутри коптильни, и позволяет в десятки раз сократить время копчения и расход щепы.

Такой генератор выдает на выходе порядка 20 кВ ПОСТОЯННОГО (не импульсного) напряжения при токе нагрузки около 25 мкА, при этом имеет двойную гальваническую развязку от сети переменного тока 220В (при питании от сетевого блока питания). При питании от литий-ионного аккумулятора, такой вопрос вообще не стоит..Про питание от аккумулятора и про циклический таймер будет в следующих статьях.

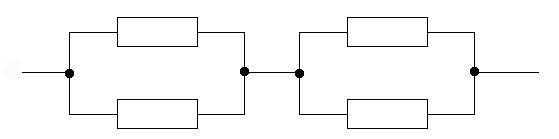

Токоограничение высоковольтной цепи (резистор 10 мОм на выходе генератора) не позволяет образовываться сильным электрическим дугам и разрядам в коптильне, что предотвращает появление большого количества озона и снижает негативные последствия от поражения высоковольтным электрическим разрядом до минимума (в случае касания ВВ частей).

Хотя при правильной конструкции и грамотной эксплуатации коптильни такой удар вообще маловероятен, тем не менее, забывать о мерах безопасности не стоит, особенно людям с заболевания сердца, кардиостимуляторами и т.д..

Высоковольтный заряд на выходе генератора самостоятельно исчезает через 20-30 сек. после выключения ВВГ.

Схема высоковольтного генератора для электростатического копчения

Весь процесс сборки показан в видео – высоковольтный генератор для электростатического копчения своими руками

Для самостоятельной сборки ВВ генератора :

Внимание: иногда, при ПЕРВОМ нажатии, ссылка может открыться некорректно (браузер (особенно Mozilla firefox), направит вас на неправильную страницу Aliexpress, не соответствующую нужной ссылке). Пож-ста, нажмите на ссылку повторно

Если это не поможет, попробуйте скопировать ссылку и вставить ее в др. браузер.

Наборы для сборки ВВ генераторов http://ali.pub/2a4ps2

– с печатной платой http://ali.pub/2heb1j

Импульсные блоки питания AC-DC http://ali.pub/1zx9u5

– блок питания 100-240 V (AC) – 5V, 2А (DC) http://ali.pub/2gdpaq

Высоковольтные конденсаторы

– 30 кВ 680 пф http://ali.pub/2caleq

– 20 кВ (разная емкость) http://ali.pub/219hnc

Высоковольтные диоды 2CL77 http://ali.pub/1z9g3e

Резистор высоковольтный 10 мОм 2 Вт http://got.by/4qsooz

Резистор высоковольтный 10 мОм 5 Вт (рекомендуется) http://ali.pub/5g3odo

Транзистор D880 http://ali.pub/2gdqy8

Конденсатор 0,01мкФ 100В http://ali.pub/2emik9

Резистор 10 мОм 1Вт http://ali.pub/37p6b5 (они там разные, надо выбрать – 10М). Таких резисторов нужно 4 шт, соединяем их по 2 шт параллельно и 2 таких цепочки – последовательно.

В итоге получим 2Вт 10мОм Или, еще лучше – сделать 3 цепочки по 3 резистора (всего 9 шт). Эти сборки надо будет залить термоклеем или эпоксидной смолой.

Шланг (трубка) для аквариума 6 мм http://ali.pub/254pse

Пистолет для термоклея http://ali.pub/1m9g6v

Супер паяльник http://ali.pub/2i8y1t

Вентилятор DC 5V для охлаждения генератора http://ali.pub/2gdrpn

При заливке (пропитке) ВВ катушек парафином, я использовал самодельный вакуумный насос (на базе вот такого насоса http://ali.pub/fw9hv). Он подключен через MT3608 http://ali.pub/2ve5uv к литий-ионному аккуму на 3,7В.

Важно: т.к. далеко не все имеют опыт работы с радиоэлектронными компонентами, и т.к

мы имеем дело с продукцией из “поднебесной”, где очень часто попадается брак, рекомендую покупать комплектующих в 2-3 раза больше, чем требуется для сборки одного устройства!

Так же см. – что может пригодиться для коптильни: http://vitaliypavlov.ru/?p=1528

ВНИМАНИЕ ! Соблюдайте меры электробезопасности при работе с высоким напряжением!

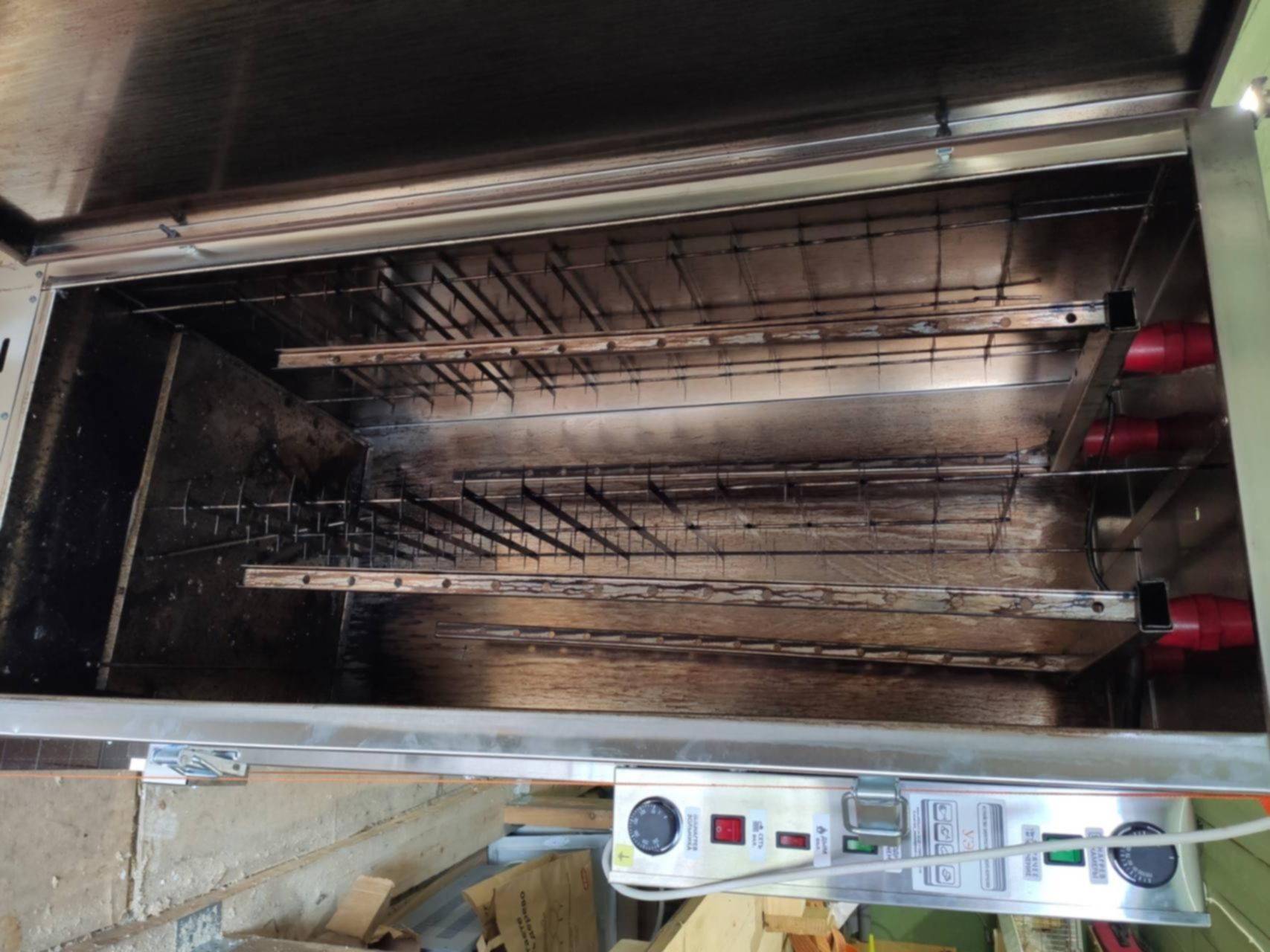

Так же рекомендую обратить внимание на готовые высоковольтные генераторы для коптильни и сборно-разборную автономную электростатическую коптильню холодного копчения ЭВК-100, которые изготавливает “АТФ-Сервис” (г. Королев)

——————

Зарегистрируйтесь здесь и покупайте с большой экономией ( кэшбек – возврат части денег за покупки)!

Станьте партнером AliExpress и покупайте со скидками!

Успехов!

Электростатическая коптильня своими руками
