Флюгеры на крышу дома + эскизы

Используемые материалы

Металл Каких-либо ограничений по материалу для изготовления не установлено. В отношении таких изделий не существует норм и правил. Все зависит от собственной фантазии и умений обращаться с бытовыми инструментами.

Материалы различаются по таким параметрам:

удельный вес;
запас прочности;
способ крепления;
необходимость дополнительной обработки;
срок эксплуатации;
подверженность влиянию внешней среды;
презентабельность.

Флюгер из пластиковых бутылок Установка флюгера на крышу своими руками – довольно сложное и рискованное мероприятие. Нужно тщательно продумать и спланировать каждый его этап. Как правило, монтаж прибора представляет собой большую сложность, чем его изготовление. Необходимо подготовить крепежи и страховочное снаряжение. Нужно учитывать, что сильный порыв ветра может повалить сооружение, вырвать его из гнезда, что чревато разрушениями для кровли, построек и травмами для окружающих людей.

Наиболее распространенные материалы для флюгера:

Металл. Листовой прокат и штамповка отличаются всеми необходимыми качествами, которые нужны для изготовления легкого, но прочного прибора. Можно использовать один из доступных материалов — нержавеющая сталь, латунь, медь. Все они имеют достаточную пластичность для гибки и ковки, хороший запас прочности и устойчивость к коррозии. Здесь нужно учитывать и способы соединения деталей. Для стали нужна сварка, тогда как цветной металл можно паять. Но здесь возникают ограничения по месту размещения. Паяные изделия нельзя ставить над дымоходом, так как от высокой температуры припой может расплавиться. У сварных приборов ограничений нет, но есть сложность со сборкой и последующей полировкой.
Дерево Дерево. Изначально все флюгеры изготавливались из древесины, пока новые технологии не позволили использовать другие материалы, в том числе водостойкую фанеру. Дерево обладает рядом положительных качеств, среди них легкость и простота обработки. К сожалению, ресурс этого материала ограничен несколькими сезонами. Под воздействием влажности и ультрафиолета древесина темнеет, покрывается трещинами и рассыпается. При наличии свободного доступа к основанию конструкции этим недостатком можно пренебречь, так как сделать новый ветряк не составит особого труда.
Подсобные предметы. В любом доме всегда найдется множество материалов, которые по своей сути являются расходными и ничего не стоят. К таковым относятся пластиковые бутылки, диски, контейнеры. Полимерные изделия легкие, гибкие, детали можно склеивать, сшивать, скреплять заклепками и болтами. Поскольку достаточной прочностью такие изделия не отличаются, ставить их на крышу нецелесообразно. Лучше в качестве подставки использовать деревянные жерди или стальные опоры из труб. На несколько дней работы их хватит, а потом ветряк можно снять и поставить на его место новый, тоже одноразовый.

10 интересных ЭСКИЗОВ флюгеров на крышу

Флюгер – это отображение внутреннего мира хозяина. Кто-то выбирает милых кошечек, а кому-то по душе суровый волк или разъяренный медведь. Главное отпустить фантазию и позволить выразить свои предпочтения наглядно. Сейчас флюгер на крышу можно легко смастерить своими руками и по различным эскизам сделать себе такой ветряк, о котором долго мечтали. Представляем вашему вниманию 10 интересных эскизов флюгеров на крышу.

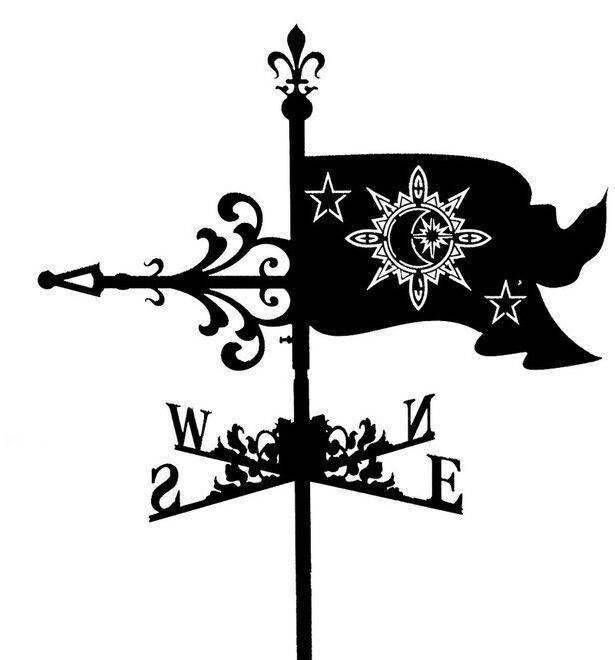

Довольно популярна тема зодиаков. По всей видимости на крыше дома должен стоять знак зодиака главы семейства.

Сова – символ мудрости. Прекрасно смотрится на флюгере.

Кто не мечтал в детстве быть пиратом. Романтичный образ корабля один из лучших вариантов для флюгера.

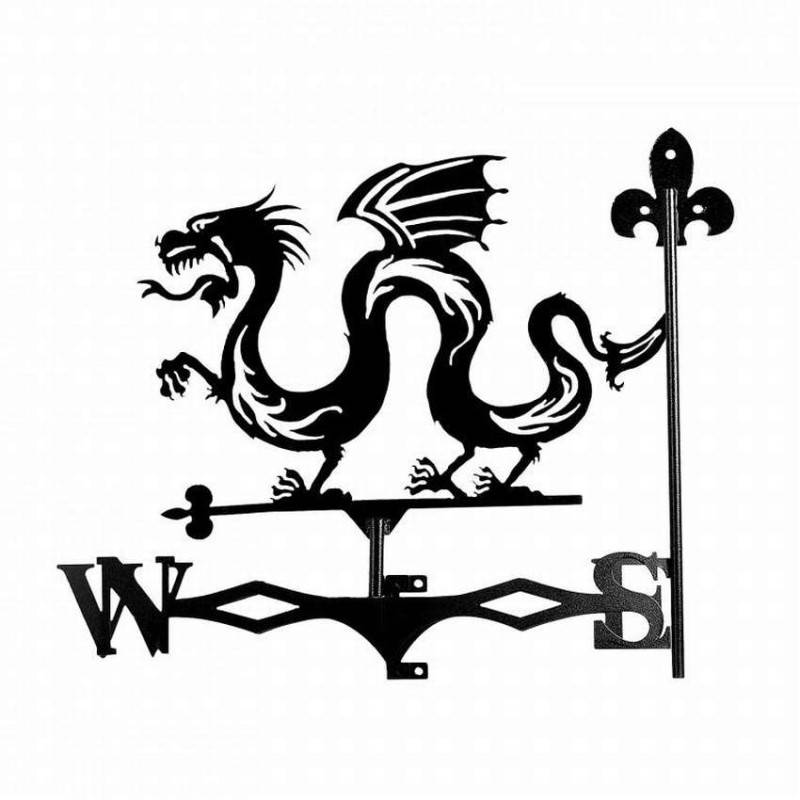

Китайский дракон тоже очень популярный символ для ветряков. Смотрится отлично.

Ветряная дама с зонтиком, для смелых хозяев.

Выбирая рыцаря на флюгер, хозяин раскрывает свою романтичную и благородную натуру.

Ретро-автомобиль будет очень оригинально смотреться на крыше дома.

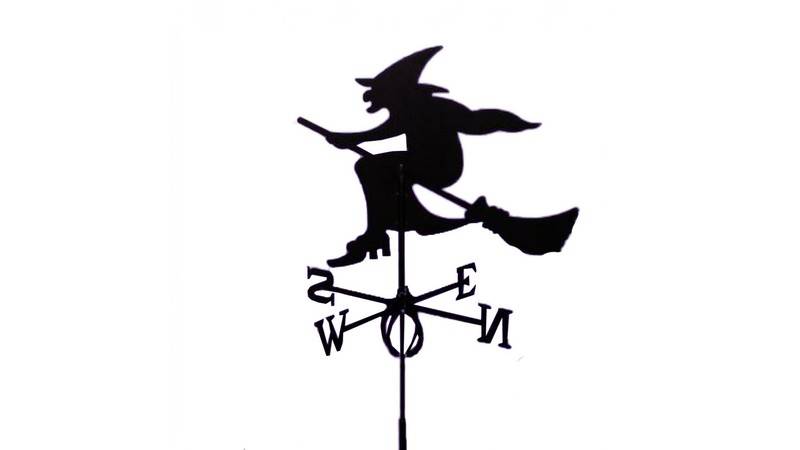

Леди-Девил очень эффект персонаж для флюгера.

Винная бутылка очень смелый символ для флюгера.

И наконец, всеми любимый ежик в тумане. Такой флюгер понравится абсолютно всем, кто увидит его.

Читать полностью (ссылка)

Основные элементы флюгера

Чтобы механизм работал правильно, в него должны входить следующие составляющие:

Флажок. Обладает парусностью и является декоративным элементом.
Ось. Расположена вертикально в корпусе для установки всей конструкции.
Противовес. Служит для уравновешивания стрелки.
Механизм поворота. Для облегчения осевого вращения.

Изготовление флюгера может предполагать дополнительно наличие колпака от воды, электронных поворотных датчиков, розы ветров.

Корпус и ось флюгера

Вся конструкция опирается на корпус. Вариантов его изготовления много. Понадобится, например, труба из латуни или стали d 2,5 см, в которую будет вставлена ось, и металлическая пластина (или сборка из них) – для крепления трубы к коньку крыши.

Несущий элемент механизма (ось) можно выполнить из арматуры 10 мм.

Флажок с противовесом (флюгарка)

Часть устройства, на которую давит и тем самым направляет всю конструкцию воздушный поток, называется флажком. На его противоположном конце находится противовес – для балансировки. Центр массы должен совпадать с серединой конструкции, чтобы обеспечить баланс и равномерный ход во все стороны.

Защитный колпачок

От пыли и влаги, которые могут попасть в подшипник и привести к неисправности, защищает конусный или круглый колпачок, накрывающий механизм для вращения сверху по оси.

Роза ветров

Она чаще всего находится на колпачке или выше по центральной оси. Это 2 или 4 металлических прута, соединенных друг с другом под углом 90°. На концах крепятся буквы, которые обозначают Север, Юг, Запад и Восток. Установка флюгера, при точном выставлении положения розы ветров на кровле, потребует наличие компаса.

Подшипники

Внутренний размер подшипника должен совпадать с диаметром прута, арматуры или трубы, из которых выполнена ось вращения. Качество детали определяет легкость хода всего механизма.

Крепеж

Приспособления, которые будут нужны для создания флюгера, зависят от применяемого материала, выбранных вариантов соединения и крепления деталей между собой.

Для этого можно использовать:

заклепки;
болты;
накладки;
уголки;
шайбы и гайки;
разного вида саморезы;
сварку.

В зависимости от формы конька подготавливают конструкцию, которая поможет установить флюгер и надежно закрепить его на крыше с двух сторон. Приспособление должно быть подходящим для этого по площади и толщине материала.

Задача крепления – выдержать нагрузки от порывов сильного ветра и снега.

Как устанавливается указатель ветра на конек крыши

Сначала находится самая высокая часть крыши (это может быть конек).
Как правило, в комплектации стандартно изготовленного флюгера, есть крепление, состоящее из металлических пластин и боковых сторон крепления. Оно хорошо видно на фото.
Крепление выставляется в строго вертикальном положении (в противном случае указатель ветра работать не будет).
Элементы с указателем ветра корректируются по показаниям компаса.
Сама флюгарка крепится сначала к стальной трубе.
Потом стальная труба вставляется в крепление (в вертикальный стержень).
В основании флюгера устанавливается подшипник. Он будет отвечать за свободный ход указателя ветра.

Важно! На этапе установки защитить подшипник от попадания влаги. В противном случае он скоро заржавеет, и указатель ветра перестанет работать

Если покупать готовый образец, он будет оснащен специальным узлом, обеспечивающим свободное скольжение указателя ветра. Подобный элемент повышает точность работы флюгера, а также его показатели. Замечено, что заводские кораблики и петушки служат намного дольше доморощенных образцов.

Из каких деталей состоит флюгер

Чтобы сделать конструкцию своими руками надо знать ее устройство. Любой флюгер состоит из следующих деталей:

Основанием флюгера служит корпус. Он крепится на крыше, а внутрь его вставляют ось с подшипниками.
Роза ветров представляет 2 скрещенных прута под прямым углом. На их конце приварены буквы, указывающие стороны света.
Конусообразный колпак защищает корпус с подшипниками от проникновения дождевой воды.
Вращающийся флажок – это и есть флюгарка. Ее изготовляют в виде птиц или животных. Часто это бывает самолет. Напротив флажка для балансировки стоит противовес.
Пропеллер – самая интересная часть флюгера. По его вращению определяют скорость ветра. Изготавливают винт из твердого листового материала или берут готовый, например, от компьютерного вентилятора.

Важно! Основную эстетику флюгеру придает флюгарка. Дизайну необходимо уделить максимум внимания, поэтому перед изготовлением фигуры лучше сделать ее точный чертеж

Последовательность работ при креплении на крыше

По традиции флюгер устанавливают на самом видном месте — коньке крыши или дымоходной трубе. Важным моментом при этом является правильная ориентация указателя в пространстве. Необходимо использовать исправный компас, чтобы стрелка с буквой N показывала на север, а с буквой W – на запад. В целом же процесс монтажа флюгера выполняется в следующей последовательности:

сначала на крыше производится разметка конкретного места монтажа;
затем в этом месте просверливаются дрелью отверстия — их количество должно совпадать с числом отверстий в основании флюгерной стойки (оси);
потом в отверстия вбиваются анкерные болты нужных размеров;
на следующем этапе на эти болты устанавливается флюгерная стойка со всеми элементами (подшипниками, муфтами, возможно, красивой фигуркой животного и т. д.). То есть вся конструкция должна быть готова заранее, чтобы не приходилось заниматься ее сборкой на кровле;
теперь необходимо плотно закрутить болты — крепление обязано быть действительно надежным. При закручивании также надо следить за тем, чтобы флюгерная стойка находилась в строго вертикальном положении. Чтобы этого добиться, рекомендуется подложить под стойку специальные подкладки.

Сейчас в магазинах можно приобрести готовые кронштейны (держатели) для крепления флюгера на тот или иной тип крыши, конек или дымоход. Стоит также отметить, что флюгера устанавливают не только на крышах. Можно поставить его отдельно на высоком шесте, на балконе и следить за изменениями ветра.

Необходимый инструмент

Для изготовления флюгера необходимы слесарные и столярные инструменты, способные справиться с обработкой древесины, металла или пластмассы. Фанеру, дерево и пластик обрабатывают посредством лобзика, ножовки, напильника или, допустим, на токарном станке. А чтобы сделать отверстия, здесь понадобится дрель со сверлами разных размеров.

Чтобы работать с металлом, у мастера должна быть болгарка с дисками по металлу, электролобзик и даже сварочный аппарат. Термопистолет, плоскогубцы, тиски, молотки, зубила, тоже могут пригодиться при создании флюгеров из металла.

И вне зависимости от материала стоит подумать об инструментарии, с помощью которого можно украсить будущее изделие: о краскопульте, маркерах, карандашах, кисточках, красках, лаке.

Нельзя забывать при создании флюгера и о собственном комфорте и безопасности — если вы используете клей, обязательно наденьте резиновые перчатки. А если нужно прибегнуть к сварке, то заранее стоит позаботиться о наличии спецовки с длинными рукавами и сварочной маске.

Поэтапная инструкция по изготовлению флюгера

На первом этапе из металлического листа с предварительно нанесенным контуром вырезают фигуру кота. Стальную заготовку необходимо зафиксировать, чтобы предотвратить ее смещение. Лучше всего воспользоваться слесарными струбцинами, которыми металлический лист крепят к верстаку.

Изготовление флюгера своими руками. Фото

Убрать заусенцы по кромке детали можно при помощи болгарки с установленным шлифовальным кругом.

В труднодоступных местах обработку проводят при помощи широкого, тонкого напильника.

Прочно закрепив металлическую фигуру на верстаке, дрелью со сверлом ?12-15 мм проделывают отверстия для носа, усов и глаз.

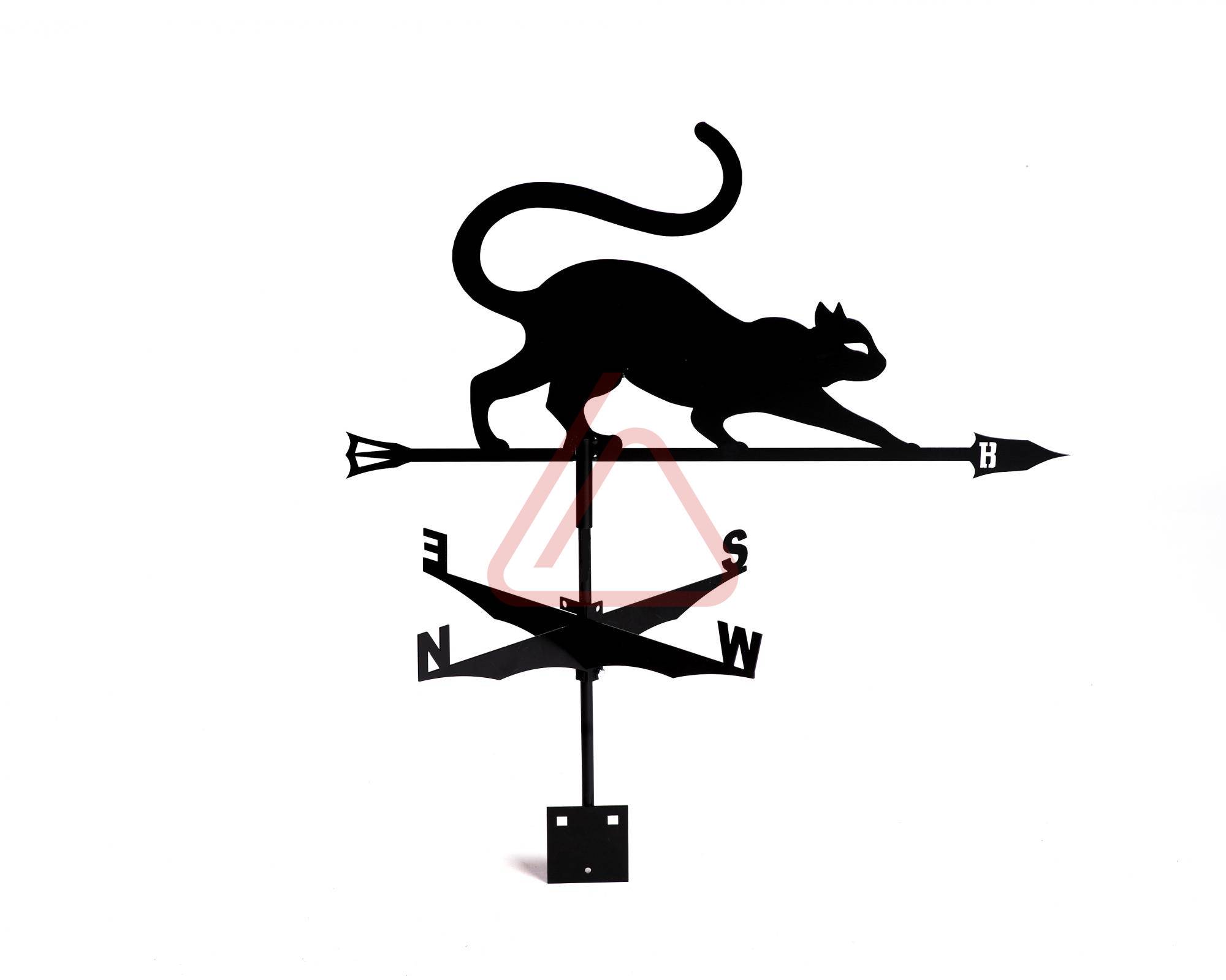

Изготовление флюгера своими руками. Фото инструкция

Характерную овальную форму кошачих глаз получают, расширяя просверленные отверстия полукруглым напильником и надфилем.

3-миллиметровую стальную проволоку рубят на отрезки размером около 100 — 120 мм, после чего от края каждой детали отступают 10 – 20 мм и делают Г-образный изгиб. Таким образом получают заготовки для усов.

Нос кота можно сделать из круглого металлопроката диаметром до 20 мм. Край прутка скругляют при помощи все той же УШМ.

Для имитации формы и особенностей строения кошачьего носа, зубилом на заготовке делают характерные вмятины.

От заготовки отрезают подготовленный фрагмент толщиной около 5 мм, получая деталь нужного размера.

Монтаж носа выполняют при помощи сварочного аппарата. После этого в подготовленные отверстия с лицевой стороны вставляют усы и приваривают их с изнанки.

После сварочных работ обязательно обрабатывают швы шлифовальной машиной до получения ровной, гладкой поверхности.

Флюгер своими руками. Фото инструкция

Эта же инструкция будет полезна и тем, кто решил своими руками изготовить флюгер в форме петуха.

Далее приступают к изготовлению стрелки, указывающей направление. На металл переносят контуры ее оперения и указывающей части, после чего вырезают фигурку электролобзиком.

В качестве основы стрелы используют два отрезка квадратного прутка сечением 15х15 мм. При этом к одному фрагменту приваривают оперение, а к другому – деталь в форме наконечника. Сварочные соединения аккуратно зачищают.

Чтобы изготовить поворотный узел, просверливают отверстия сверлом ?13 мм в его крышке и стальном шаре.

Крышку приваривают к 50 мм отрезку трубы диаметром 60 мм.

С двух противоположных сторон стальной сферы делают так называемые лыски – углубления для четкого прилегания торцов стрелы. Стержень с шарообразным элементом приваривают к основе узла поворота.

После того, как обе части стрелы будут закреплены на шар, приступают к креплению флюгера. Чтобы состыковать фигурку со сферическим элементом, вырезают полукруглый фрагмент у ее основания, после чего выполняют соединение деталей сваркой. Чтобы избежать попадания брызг расплавленного металла на фигурку, ее накрывают листом жести

Очень важно правильно сориентировать детали – угол между стрелкой и поворотным механизмом должен составлять ровно 90°

Устойчивость фигуры кота определяется местами крепления – его передние лапы приварены к стальной сфере, а задние касаются основы указателя.

Чтобы конструкция могла беспрепятственно вращаться, используют эти детали. В качестве опорного элемента выбран отрезок круглого прутка.

Опорный стержень должен плотно войти в трубу, после чего края деталей обваривают.

Шарик, который нужен для легкого вращения конструкции, смазывают любой консистентной смазкой и вставляют в широкую трубу, после чего в нее устанавливают трубку из меди или латуни.

После сборки вертушки флюгера своими руками, конструкцию окрашивают и устанавливают на крыше.

Флюгер своими руками

Изготовить флюгер самостоятельно можно, однако, делать это нужно по правилам. Работа включает в себя несколько этапов.

Подбор инструментов и материалов. В качестве материала обычно используются сталь и медь, реже — пластик и дерево. Последние два не так долговечны, как металлические, и выглядят не так изящно. Медный флюгер является идеальным вариантом, так как смотрится наиболее эффектно, служит дольше всех и не требует при этом какого-либо особого ухода. Сталь по этим характеристикам уступает, но может похвастаться боле низкой стоимостью изделия.
Оформление фигурки-флажка. Плюс самостоятельного изготовления в том, что можно создать свой неповторимый и символичный эскиз.
Сборка флюгера.
Установка на крышу.

Как флюгер монтируется на крышу: технология выполнения работ

Порядок установки флюгера на крышу зависит от места установки. Работы можно выполнить в следующей последовательности:

Иллюстрация	Порядок действий

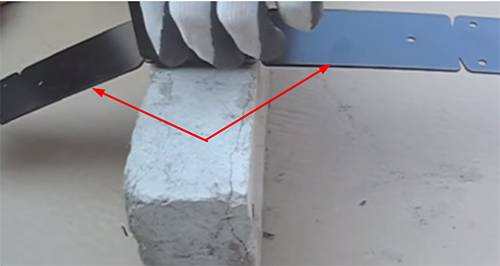

	В универсальном приспособлении загибаем пластину под углом 90?
	Аналогичным образом поступаем с пластиной жёсткости, а углы загибаем на угол примерно 135?
	Загибаем края универсального приспособления, стремясь сформировать угол близкий либо равный углу крыши
	Последовательно крепим к универсальному приспособлению шток флюгера с крепёжной частью, пластину жёсткости
	Крепим универсальное приспособление к крыше, тщательно контролируя его пространственное положение

Изготавливаем флажок собственными руками

Для создания шедевра в домашних условиям нужно приобрести необходимые инструменты и материалы, а также выбрать тематику, найти свободное время и запастись терпением. Стоит обзавестись:

электролобзиком с разными насадками;
молотком;
дрелью со сверлами;
паяльником;
плоскогубцами;
тисками;
струбциной;
напильником;
машинкой для шлифовки;
токарным станком или наковальней (если решили создать металлическую флюгарку);
наждачная бумага;
трафарет (эскиз);
пропитка;
краска.

Самыми распространенными фигурками на территории России являются:

медведь;
корабль;
конь;
голуби;

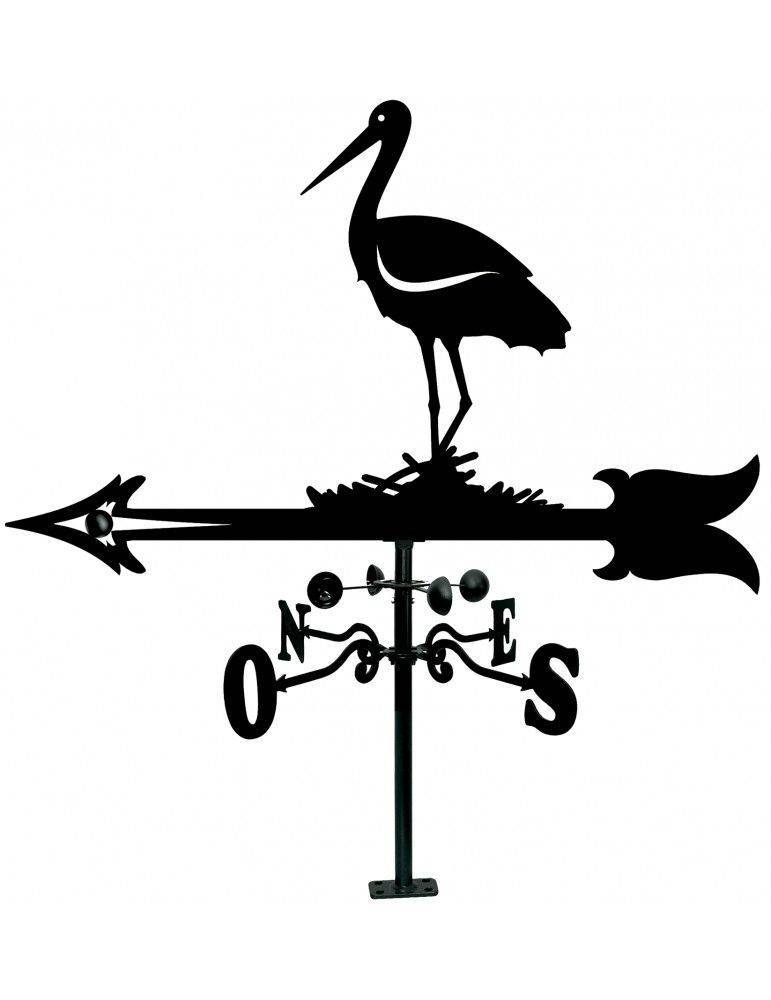

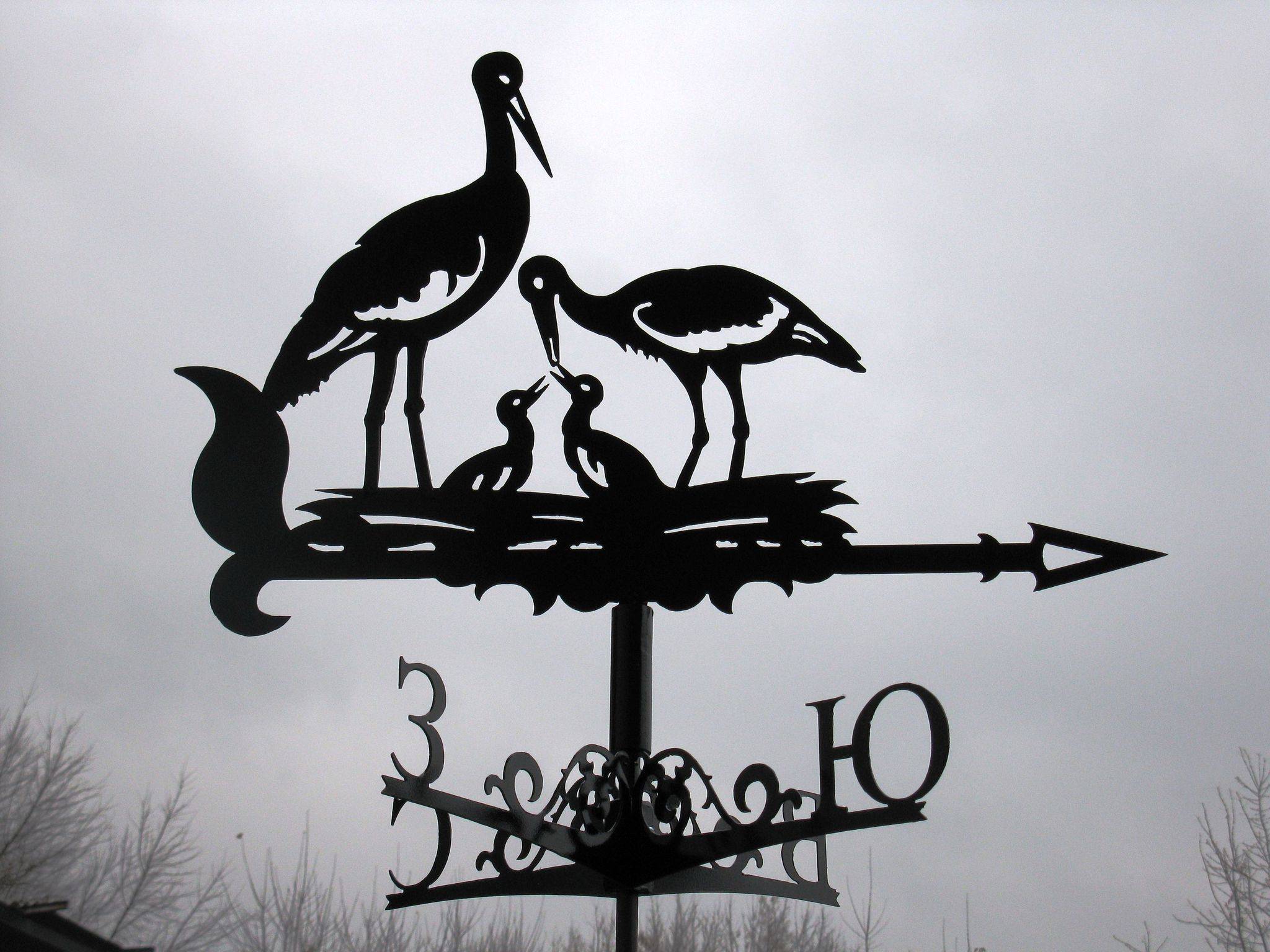

аист;
рыцарь;
орел.

Чтобы получить положительный результат, необходимо предпринять такие действия:

Делается корпус и вертикальная ось – два основных конструктивных элемента флюгарки. Если допустить ошибки, то возникнут проблемы с вращением. Оптимальный вариант – снабдить вертикальную ось металлическими подшипниками. Корпус должен иметь защиту от неблагоприятных воздействий окружающей среды. Это продлит жизнь конструкции, и сделает ее более функциональной.
Вертикальная ось флюгера изготавливается с диаметром не менее 1 сантиметра. Если уменьшить значение, то от сильных порывов ветра конструкция потеряет устойчивость.
Выбирается место монтажа.
Оснастить изделие креплением для установки на кровлю.

Последний этап – установка флюгарки на крыше дома. Занятие ответственное. При неправильных манипуляциях она может упасть и поломаться. Есть несколько самых распространенных участков для крепления: конек, вентиляционная труба или дымоход. Можно, конечно, выбрать и любое другое место, лишь бы оно находилось на высоте не менее 500 сантиметров от земли.

Способ крепления зависит от выбранного месторасположения изделия. К коньку или дымоходу лучше всего крепить при помощи пластин, приваренных к корпусу. Для плоского основания достаточно иметь округлый фланец с отверстиями под саморезы. Посредством сварки он устанавливается на корпусе. Для монтажа к вертикальному шесту понадобятся хомуты. Крепежи можно сделать самостоятельно или приобрести в готовом виде.

Какой вариант выбрать

Сегодня можно найти в продаже огромное количество флюгеров, однако все они не отличаются креативом. Авторский флюгер, который владелец сделает самостоятельно будет смотреться намного лучше.

Сегодня можно выбрать из нескольких основных видов флюгеров:

Метеорологический — классический вариант для тех, кто уже давно не верит прогнозам. Изготовить такой вариант можно через профессиональную ковку. Такой прибор имеет собственное название — анемобарометр. Способен определить даже силу ветра.

Флюгер Вильде — на наконечнике имеет специальную пластину, которая указывает на силу ветра. Дополнительно прилагается роза ветров, которая укажет на направление.

Второе предназначение колеблющейся пластинки или прута с флажком — отпугивание птиц, которые жизнедеятельностью портят вид крыши.

Дымоходный — защитит трубу от задувания и лишней пыли.

Декоративный — несет часто символический характер, в данном случае правил нет, можно сделать любую конструкцию из подручных предметов.

Вертикальная ветряная мельница с позиционированием флюгера

Большие плоские лезвия устанавливаются на концах длинных рычажных рычагов, чтобы максимизировать крутящий момент, создаваемый на центральном вертикальном валу. Поворот каждого лезвия на собственной оси позволяет ему лучше всего позиционировать, когда он вращается вокруг центрального вертикального вала. Позиционирование осуществляется за счет передачи лезвия на центральную управляющую шестерню. Просто подключив флюгер к центральному пульту управления, контролируется направление всей ветряной мельницы.

Каков наилучший способ использовать энергию ветра? Чтобы собрать много энергии, вам понадобятся паруса или лопасти с большой площадью поверхности. С большинством ветряных мельниц с горизонтальной осью лопасти выложены как часть круга. Когда он идет, внутренний край имеет гораздо меньшее расстояние для перемещения на оборот, чем внешний край. По мере того, как вы пытаетесь добавить площадь поверхности, это приведет к «перебегу» проблемы, когда внешний край лезвия на самом деле пытается подтолкнуть ветер быстрее, чем он идет. Поэтому вместо сбора энергии внешний край рассеивает часть энергии, которую собирает средняя и внутренняя сторона лезвия. Шаг лезвия может быть изменен, что немного помогает этой проблеме, но тогда эффективность сбора энергии также будет принесена в жертву. Горизонтальные ветряные мельницы также требуют, чтобы конструкция башни удерживала их и становилась очень уязвимой при сильных ветрах. Проекты вертикальной оси, на которые я смотрел, либо по-прежнему имеют проблему с превышением, либо пожертвовали площадь поверхности, чтобы оставаться всенаправленными, что значительно ограничивало энергию, которую можно собрать.

КРАТКОЕ ИЗЛОЖЕНИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ Большие плоские лезвия устанавливаются на концах длинных рычажных рычагов, чтобы максимизировать крутящий момент, создаваемый на центральном вертикальном валу. Поворот каждого лезвия на собственной оси позволяет ему лучше всего позиционировать, когда он вращается вокруг центрального вертикального вала. Позиционирование осуществляется за счет передачи лезвия на центральную управляющую шестерню. Просто подключив флюгер к центральному пульту управления, контролируется направление всей ветряной мельницы. В каждом обороте внешний край лезвия становится внутренним краем лезвия, а внутренний край становится внешним краем, это почти полностью устраняет проблему с превышением скорости. Лезвия плоские и не требуют специальных вычислений. Передачи могут быть очень простыми, им просто нужно сохранить передаточное отношение 1: 2. Вся ветряная мельница легко может быть построена в достаточно больших масштабах для сбора значительной энергии для семьи, живущей в ветреной местности.

Флюгер на крышу: как сделать самостоятельно

Чтобы флюгер получился уникальным и неповторимым и символизировал дух вашего дома, его лучше сделать своими руками. Благо это не так сложно, как может показаться на первый взгляд. На этом можно существенно сэкономить, поскольку цена флюгера на крышу может быть слишком высока.

Флюгеры со сложными коваными фигурами в виде птицы в полете могут стоить достаточно дорого

Простой флюгер на крышу можно изготовить самостоятельно

Для начала выделим основные стадии изготовления конструкции:

выбор материала;
оформление флюгарки;
монтаж механизма, обеспечивающего вращение конструкции;
соединение деталей;
установка конструкции на крышу.

Схема создания элементов, из которых состоит флюгер

Самым ответственным этапом работы является изготовление флюгарки. Он же и самый творческий. Выбрав символ, следует нанести его на чертежную бумагу. Затем увеличенный до реальных масштабов эскиз необходимо нанести на картон.

Загородный дом с флюгером в виде ананаса

Флюгарка в форме машины

Важно, чтобы очертания указателя были вытянутыми по горизонтали. При этом большая часть указателя должна быть расположена на противовесной стороне

Только в этом случае можно добиться правильной работы конструкции.

Затем необходимо закрепить эскиз на металлической заготовке. Для этого подойдут струбцины. Чтобы вырезать очертания конструкции, следует использовать электролобзик. А для устранения металлических заусенцев – шлифовальный круг. На отдельных участках можно воспользоваться напильником. Уже потом следует переходить к оформлению стрелки.

Обеспечить корректную работу ветроуказателя поможет уровень, который позволит определить вертикаль

Особое внимание следует уделить организации крепления розы ветров. Для этого используйте компас

Смажьте отдельные вращающиеся элементы конструкции солидолом.

Строгое выполнение указаний по изготовлению флюгера обеспечит ему корректную работу

Вручную сделанные флюгеры ничем не отличаются от покупных вариантов и позволяют воплотить в реальность все дизайнерские идеи

Современные метеорологические флюгера

Они включают в себя самые разнообразные электронные приборы для точного измерения и фиксации направления и силы ветра, передаваемых даже на смартфоны.

Современный электронный прибор-флюгер для измерения силы ветра, фото Stefan K?hn

Для генерации электроэнергии

В отличие от промышленных ветряков это обычные флюгера, комбинированные с лопастями и мини-генератором. На шуточном фото показано применение такого флюгера.

На шуточном фото показано применение такого флюгера-генератора

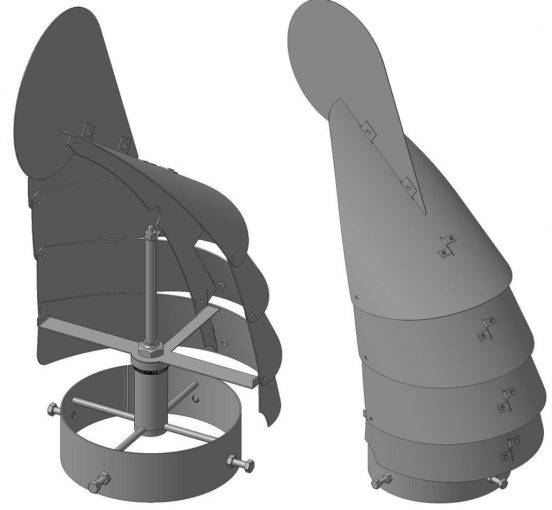

Дымоходные флюгера-дефлекторы

Они представляют собой остроумную и эффективную конструкцию. В отличие от всех остальных дефлекторов, применяемых на дымоходах для увеличения тяги и предотвращения обратной тяги, это настоящие флюгера: под действием ветра они вращаются вокруг дымовой трубы, принимая нужное положение, при этом решётки улавливают ветер и создают в дымоходе сильное разрежение, что увеличивает тягу. Его использование позволяет сократить длину трубы над крышей и повышает КПД отопительного прибора более чем на 20%. При использовании с газовым котлом препятствует его самопроизвольному затуханию. Но самому сделать его достаточно затруднительно: конструкция довольно прихотлива.

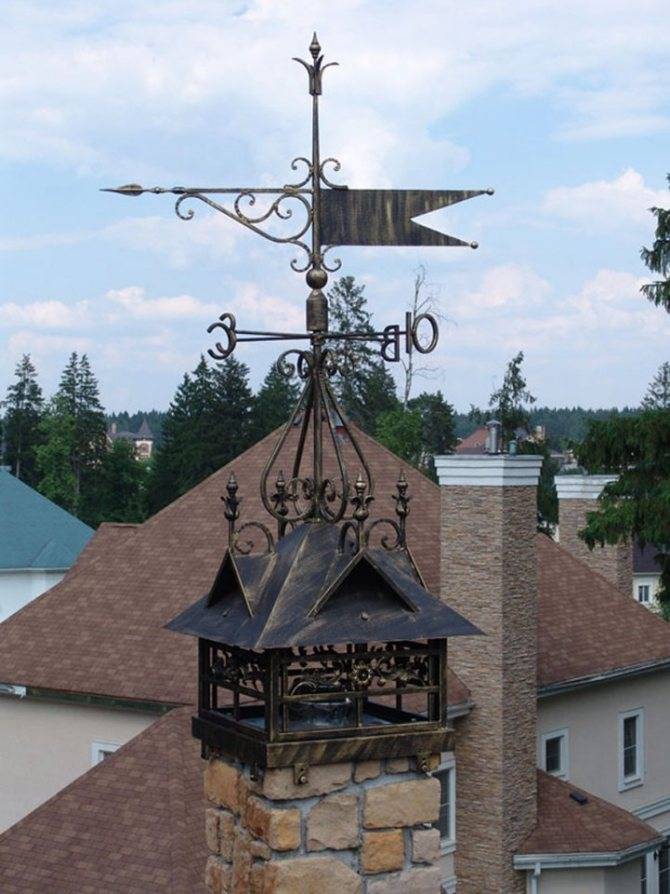

Флюгер-дефлектор на дымоход — гениальное устройство
