Расчет свайно-винтового фундамента

При расчете свайно-винтового фундамента обращают внимание не только на количество и расположение свай, но и на их параметры

Диаметр опор

В частном строительстве могут использоваться сваи разного диаметра. Все зависит от предполагаемой нагрузки и особенностей конструкции.

Диаметр свай

Для строительства двухэтажных и одноэтажных домов небольшого веса лучше использовать сваи диаметром 108 мм.

Небольшие дачные домики или одноэтажные жилые дома можно строить на опорах диаметром 89 мм.

Длина свай

Высота свай

Чтобы предотвратить проседание дома под собственным весом, необходимо правильно вычислить длину свай. При этом учитывается рельеф участка, глубина залегания грунтовых вод и плотность грунта. Чаще всего длина свай определяется значением 250 см. Если участок расположен на склоне, то эта длина является стартовой. С понижением местности длина сваи увеличивается на 0,5 м.

Расчет количества свай

Чтобы определить количество опор, необходимо определить нагрузку, которая будет оказана на основание.

Расстояние между опорами зависит от материала, который предполагается использовать для строительства дома. Деревянные конструкции могут возводиться на основании с расстоянием между сваями не более 2 метров. Деревянные дома можно строить на фундаменте, опоры которого располагаются не более 3 метров друг от друга.

Выполняя расчет свай для винтового фундамента, учитываются следующие параметры:

• Общая масса строения и его площадь.
• Полезная нагрузка от мебели и жильцов.
• Снеговая нагрузка.

Для примера можно взять одноэтажный дом размером 7*8 метров.

1. В среднем вес одноэтажной конструкции с учетом крыши и облицовки составляет 28500 кг.
2. Среднее значение полезной нагрузки от жильцов и мебели составляет 150 кг/м2. Следовательно, общая нагрузка составит: 7*8*150=8400 кг.
3. Снеговая нагрузка для средней полосы России составляет около 180 кг/м2. С учетом параметров дома определяется нагрузка от снежного покрова на фундамент: 7*8*180=10080 кг.
4. При сложении полученных результатов получается общая нагрузка на фундамент: 28500+8400+10080=46980 кг.
5. Для получения более точных результатов полученное значение нужно умножить на коэффициент надежности: 46980*1,1=51678 кг.
6. Стандартная свая выдерживает нагрузку 2000 кг, поэтому не сложно определить количество свай для дома с указанными параметрами: 51678:2000=25,839.

Следовательно, для монтажа винтового фундамента под дом размером 7*8 метров потребуется 26 опор.

Расчет винтовых свай с помощью калькулятора

Калькулятор свай

Сторона А
Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м

Сторона B
Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м

Тип строения
БеседкаБытовкаГаражПристройкаБаняДом

Этажность
11.52

Материалстроения
КаркасДерево цилиндрическое d=150Дерево цилиндрическое d=200Дерево цилиндрическое d=250Дерево брусовое 100х100Дерево брусовое 150х150Дерево брусовое 200х200ГазобетонПенобетон

Выбор грунта
ПесокСуглинокТорф, толщина 1.5 метраТорф, толщина 3 метраТорф, толщина 5 метраТорф, толщина 7 метраТорф, толщина 9 метраТорф, толщина 10.5 метра

Количествоуглов дома
456789101112131415

Планируемаявысота поланад землей
менее 50 смболее 50 см

Печка в доме
НетДа

Кол-во свай:
Диаметр сваи:
Длина сваи:

1. Укажите длину сторон вашего строения.
2. Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
3. Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
4. Выберите строительный материал вашего сооружения.
5. Укажите тип грунта на участке.
6. Укажите количество углов планируемого дома.
7. Укажите высоту цокольного этажа из предложенных вариантов.
8. Отметьте, собираете ли вы устанавливать камин/печку.
9. Нажмите на кнопку «Рассчитать».

Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.

Какими они бывают

Винтовые сваи различаются между собой по довольно большому числу параметров. Это может быть и длина, и вес. Но всё же главную роль играет тип крепления лопастей и диаметр.

По типу крепления лопастей они делятся на:

1. C литым наконечником. Такие наконечники делают на производстве, применяя метод точного литья в вакуумной среде из стали наиболее прочных марок. Толщина такого наконечника может достигать 13 мм для изделия диаметром 300 мм. Он вставляется в конец трубы и обваривается;

2. Из оцинкованной трубы с таким же наконечником. Такое изделие отличается повышенной стойкостью к коррозии;

3. Со сварным наконечником. В отличие от литого, этот тип отличается простотой изготовления — просто к его концу приваривается острая буровая лопасть. Её толщина достигает всего 5 мм для диаметра сваи в 300 мм.

Естественно, наиболее надёжным считаются сваи с литой лопастью, особенно изготовленные из оцинкованной трубы. Выше и их несущая способность, которая может достигать шести тонн. Но они меньше подходят для потребителей с ограниченным бюджетом, поскольку их стоимость на четверть выше сварных.

Сама по себе их теоретическая надёжность не является гарантией качества на практике. Относительная сложность, которую имеет технология, необходимость делать точный расчёт, повышает опасность наткнуться на халтуру. Потребителю стоит проверять сертификаты и другие документы на литые наконечники.

Сварные винтовые сваи, в свою очередь, менее надёжны, но и заметно дешевле. Но дешевизна тут достигается использованием менее качественных материалов. А бывает, и менее качественной работой. Строители рискуют тем, что лопасть оторвётся и вырастет нагрузка на соседние сваи, дом просядет.

Изначально эти трубы применяются в нефте-газовой промышленности.

Существует довольно большое разнообразие диаметров свай. Всё зависит от того, для каких целей они будут применяться. Чем тяжелее постройка, тем больше должен быть диаметр. На сегодняшний день самыми популярными являются такие сваи:

1. Диаметром 57 мм;
2. 89 мм;
3. 108 мм;
4. 133 мм;
5. 300 мм.

Наиболее тонкие делают в большинстве случаев сварными и ставят для заборов. Сваи же от 89 мм популярны в домостроении. Средняя несущая способность свай варьируется в зависимости от диаметра и толщины стенок трубы в пределах 4–7 тонн. Этого вполне достаточно для абсолютного большинства проектов частных жилых домов, в том числе и возводимых на сложных почвах.

Конечно, не стоит рисковать и возводить капитальный дом на фундаменте из 89-миллиметровых свай, лучше начинать со 108-миллиметровых, если дом из бруса или бревна и имеет небольшие размеры. Для домов из тяжёлых брёвен или пеноблоков уже вполне подходят сваи в 133 мм.

Маркировка свай по диаметру обычно выглядит так: СВ:133х350, где буквы обозначают, что это «свая винтовая», первые цифры — диаметр в миллиметрах, а последние — диаметр лопастей.

Оголовки

Другой важной частью конструкции являются оголовки. Их главное предназначение — работать как опора для плит или балок дома

Их устанавливают не всегда (например, в них нет необходимости, если дом строится из пенобетона), но когда они нужны, то их установка обязательна.

Оголовки делятся на несколько категорий. Во-первых, они бывают:

1. Съёмными;
2. Приваренными.

Первый вариант используется при наиболее распространённом, ручном, вкручивании свай. Последние вкручиваются на глубину промерзания грунта, после чего их концы срезаются, так, чтобы они были на одной высоте. После этого одевают изделие.

Что касается приваренных оголовков, то их основных применением являются винтовые сваи, вкручиваемые ямобуром. Главным преимуществом такого способа крепления является то, что внутрь сваи не попадают её главные враги — влага и воздух, что снижает уровень коррозионности.

Также оголовки бывают в зависимости от формы:

1. П-образными;
2. Т-образными.

Разную форму используют для укладки на них разных типов перекрытий. П-образные оголовки служат как опора для балок и только для них, в то время как Т-образные применяются как для балочного, так и для плиточного ростверка. Верхняя часть оголовка может быть в виде круга, квадрата или любой другой фигуры.

Что касается размеров, то они полностью зависят от диаметра сваи и удельного веса конструкции, которая будет опираться на оголовок. Их делают так, чтобы внутренний диаметр несколько превышал размер сваи. Оголовки также бывают простыми и усиленными. Последние делают с четырёхсторонними косынками и из особо прочных марок стали.

Срок службы

Срок службы винтовых конструкций разный, на него повлияют:

Толщина используемой для винта стали.
Антикоррозийное покрытие, его наличие, толщина, тип. Чем толще и лучше слой, тем дольше покрытие защитит конструкцию от коррозии

Важно, чтобы оно было при монтаже в химически активные грунты.
Химическая активность почв. Если она низкая, то без покрытия столб продержится больше века, а если активность высокая (например, в торфах, морских грунтах и т

д.), то срок службы без покрытия составляет всего 30 лет, а с покрытием — около 80.

Учитывая это, перед тем как погружать сваи в землю, их нужно покрыть защитными составами.

Описание винтовых свай.

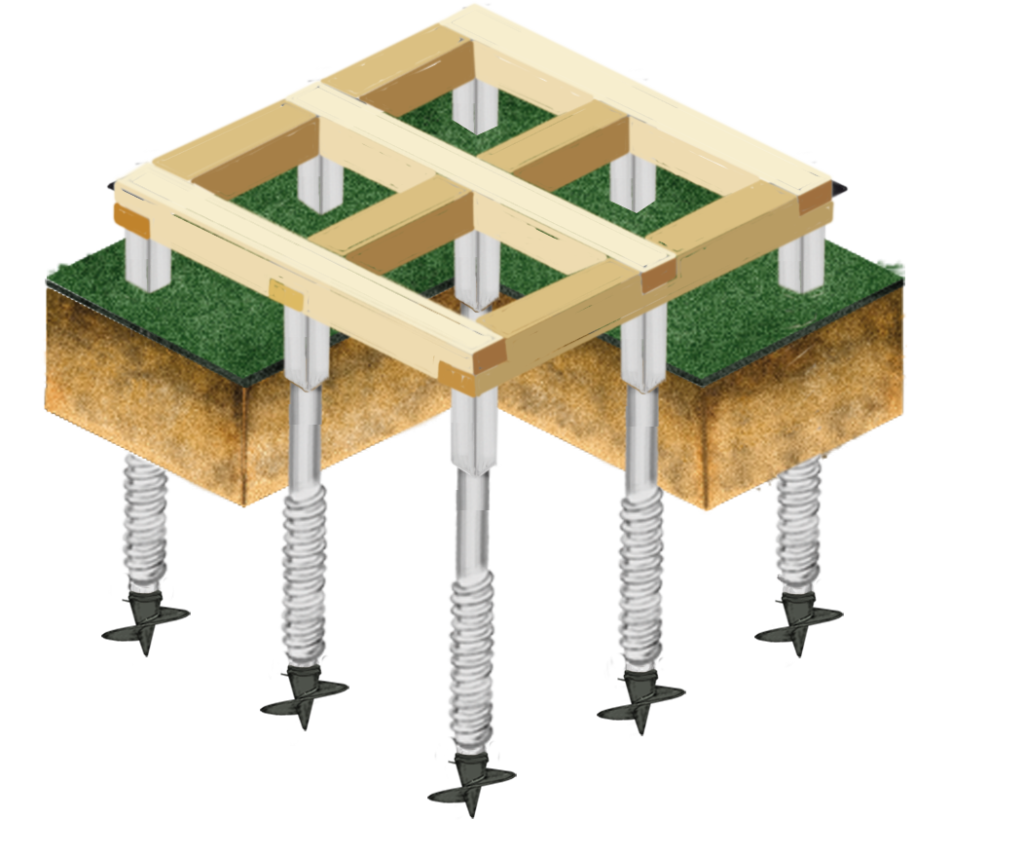

Основным элементом фундамента является металлическая винтовая свая. Она представляет собой обычную стальную трубу. При этом толщина металла должна быть не меньше 4 мм.

На остром конце винтовой сваи находится режущая лопасть. Благодаря ей происходит ввинчивание в грунт. Из-за идеальной формы лопастей их можно просто ввинчивать на нужную глубину благодаря силе 3–4 строителей.

Для объектов, имеющих перепады в высоте или при наличии иных боковых нагрузок, используются сваи, на остром конце которых имеются две лопасти. Это придает дополнительную надежность практически любому строению.

Диаметр лопастей колеблется в пределах 200–850 мм. По внешнему виду свая напоминает громадный саморез. Она имеет диаметр от 50 до 350 мм. Ее длина составляет 2–11 м. Самые маленькие сваи используются для установки заборов, рекламных щитов, навесов. В продаже встречаются полые и цельные сваи.

Установка винтовых свай, видео:

Благодаря перпендикулярному расположению лопастей, винт не разрыхляет грунт. Несущая способность данных свай колеблется в пределах 5-25 т. Бывают разные варианты проектов фундаментов. Они зависят от типа будущего строения и грунта. Самые популярные из них:

• одиночные сваи (поддерживают отдельные элементы) нередко применяются в том случае, когда необходимо пристроить что-то к уже имеющемуся зданию;
• стандартный фундамент – используется под колонны и основные элементы строения;
• свайные ленты – располагаются под стенами строения;
• свайное поле – используется для тяжелых конструкций.

Для деревянного дома выбирают крепкие и долговечные сваи с литыми наконечниками.

Особое внимание необходимо уделить защитному покрытию этого строительного материала. Для проверки его качества можно попросить у продавца сделать тестовое закручивание

Если металл сильно оголится, то винтовые сваи покрыты плохой защитой.

Самое лучшее покрытие производится на основе высококачественной полиуретановой смолы. Не менее надежные и оцинкованные сваи. Их обрабатывают с помощью горячей оцинковки. Они покрыты защитой как снаружи, так и внутри.

Достоинства данных свай:

• Возможность их повторного использования. Это обусловлено тем, что они демонтируются без каких-либо повреждений.
• Отпадает необходимость в выполнении большого объема земляных работ. Возведение свайно-винтового фундамента возможно на обводненных и подвижных участках.
• Монтаж данного фундамента осуществляют за 1–3 дня. Работы, производимые вручную, более продолжительные, чем с применением специальной техники.
• Строительство дома начинают сразу же после монтажа оголовка.
• Они идеальны для возведения различных пристроек к строению.
• Срок службы свайно-винтового фундамента составляет 150 лет. После дополнительной обработки винтовые сваи могут прослужить без замены более 200 лет.
• Себестоимость возведения данного фундамента почти втрое ниже, чем ленточного.
• После возведения фундамента на участке не скапливается строительный мусор.

Недостатки винтовых свай немногочисленны:

• их нельзя использовать на крупнообломочных и скальных грунтах;
• проседание грунта, при плохо проведенном обследовании участка;
• деформация фундамента, происходящая при нарушении технологии (она возможна в случае, если при вкручивании свай не фиксировали их положение, их устанавливали в заранее выкопанные ямы или забивали, сделали неправильную обвязку свай);
• коррозия свай из-за отсутствия или плохой антикоррозийной обработки;
• ограничение строительства легкими и небольшими домами, например, из арболита или полистеролбетона.

Монтаж свайно-винтового фундамента.

Вид фундамента подбирают в зависимости от веса будущей конструкции, типа грунта, глубины промерзания. Начинать строительство фундамента необходимо с геодезического исследования грунта. Данная процедура необходима для определения уровня грунтовых вод, а также устойчивых пластов. По окончании обследования и подготовки участка переходят к монтажу фундамента.

Во время ручного вкручивания опор требуются усилия трех работников. Один из них должен постоянно следить за уровнем сваи, а двое – вкручивать ее до нужной отметки. Нельзя использовать лидерные лунки. После вкручивания опоры ниже уровня промерзания почвы, ее обрезают по единому уровню и заливают бетоном. Цементный раствор должен попасть и внутрь свайной трубы, поскольку это только укрепит опору и избавит металл от коррозии. После застывания бетона к каждой свае приваривают металлический оголовок.

Какой лучше фундамент для дома из пеноблоков? – здесь больше полезной информации.

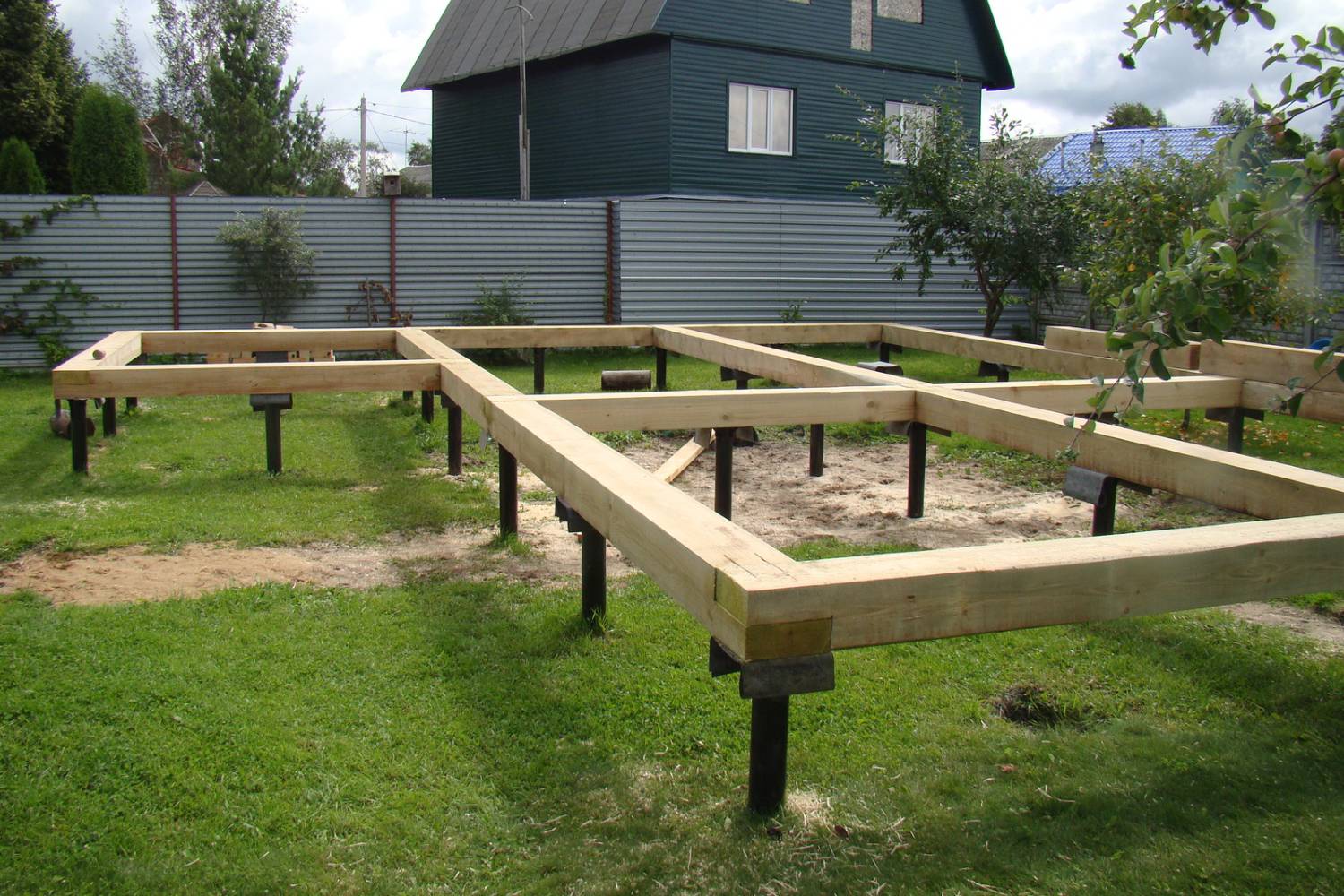

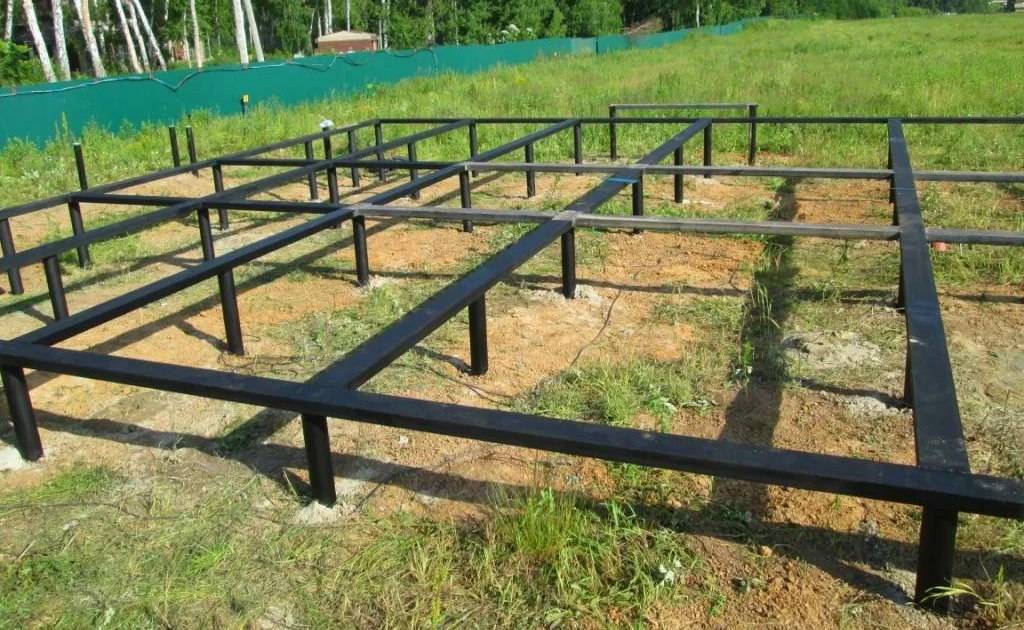

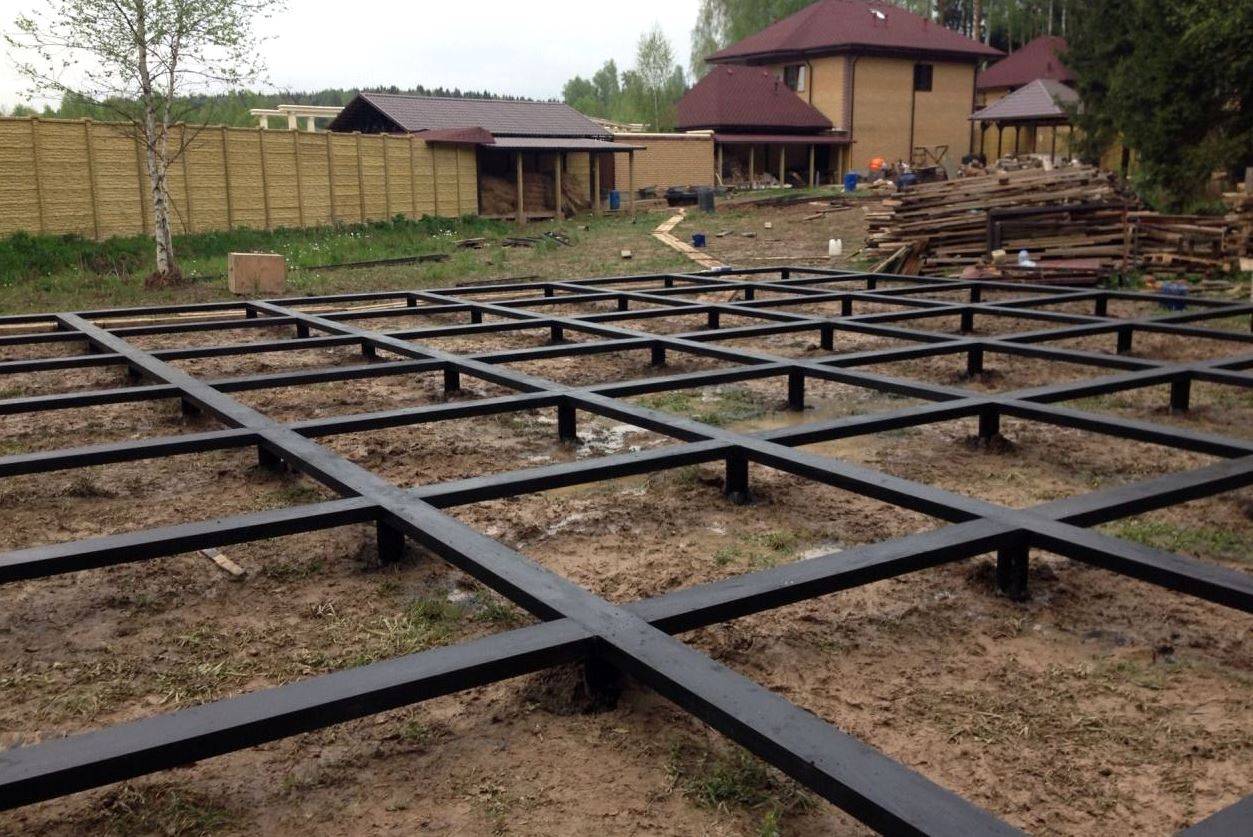

Для равномерного распределения нагрузки строения осуществляются обвязка свай. Для придания дополнительной прочности фундаменту при использовании более тяжелых конструкций обвязку делают из швеллера. Ростверком называют верхнюю часть фундамента. Она равномерно перераспределяет нагрузку несущих элементов строения. На неровном участке опоры будут иметь разную длину, но их верхушки должны быть на одном уровне. На установку одной сваи требуется 30–45 минут времени.

Как сделать винтовую сваю своими руками? Видео:

Многие задаются вопросом, как утеплить свайно-винтовой фундамент? На самом деле утепление его не требуется, поскольку данный вид фундамента относят к проветриваемым. Достаточно высокие опоры надежно защищают дом от холода, исходящего от земли. Утепление можно произвести с ростверком. При этом следует знать, что неправильное его утепление приводит к появлению влажности. Это может отразиться на всем здании.

Вас заинтересует эта статья – Фундамент своими руками. Виды фундаментов для частных домов.

Для максимального теплосбережения необходимо заняться качественным утеплением пола, а не фундамента.

Цоколь свайно-винтового фундамента делают навесным. Для его устройства используют листовой шифер, асбестоцементные плиты, комбинированные фасадные плиты с утеплителем и другие строительные и отделочные материалы. Обшивая цоколь, оставляют маленький зазор (в 5–7 см) между грунтом и стройматериалом обшивки. Такая установка предупреждает повреждение отделки при пучении грунта в морозные дни. Наземные концы опор защищают с помощью металлической сетки, которая предотвратит попадание под дом животных. Отделка цоколя свайно-винтового фундамента, предусматривает создание благоприятных условий для вентиляции подпола. Для этого обустраивают небольшие отверстия, называемые продухами. Их оставляют открытыми даже в морозные дни.

Если строительство дома на винтовых сваях закончилось небольшим проседанием фундамента, вполне реально быстро осуществить его ремонт, заменив просевшие опоры новыми. Возможность такого ремонта считается одним из основных преимуществ свайно-винтового фундамента.

Приступая к возведению дома, бани или других небольших построек, следует обратить внимание именно на винтовые сваи, поскольку благодаря им стало реальным быстрое строительство всего, что хочешь и при этом значительно сэкономить на материалах

Общие сведения.

Фундамент, устроенный с помощью винтовых свай, долгое время использовался для военных целей. Это обусловлено тем, что он позволяет возводить надежные опоры для любых объектов в кратчайшие сроки. Сейчас его все чаще стали использовать для строительства жилых домов и хозяйственных построек.

За рубежом технология строительства с использованием свайных фундаментов освоена уже много десятилетий назад. При этом строятся не только жилые дома, но и промышленные сооружения. Наглядным примером такого использования винтовых свай являются ветрогенераторы в США. В России эти основания долгое время использовались только для легких конструкций, поскольку они имели низкую несущую нагрузку.

По данной теме есть похожая статья – Фундамент своими руками. Виды фундаментов для частных домов.

В последние годы появились новые виды винтовых свай, позволяющие расширить сферу применения данных стройматериалов, в том числе и для промышленного строительства.

С каждым годом желающих, возвести фундамент на винтовых сваях, становится больше. Это обусловлено качеством свай и их доступной ценой. К легким строениям, возводимым с помощью свайно-винтового фундамента, относятся деревянные и каркасные дома. Данные сваи применяются и для возведения детских площадок, заборов, теплиц, террас.

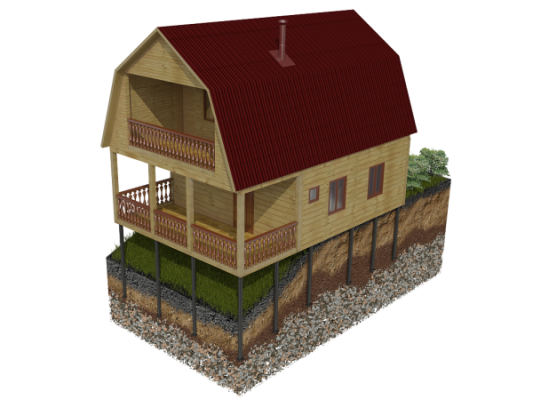

Там, где почвы не подходят под ленточный фундамент, строительство дома на винтовых сваях станет оптимальным выходом из сложившейся ситуации. Данный фундамент применяют на участках с такими особенностями:

• со сложным рельефом;
• с большой влажностью почвы;
• с обустроенным ландшафтом;
• где нельзя проводить земляные работы;
• с глубоким промерзанием почвы.

Их применяют и при замене и ремонте фундаментов.

Винтовые сваи

Основой такого фундамента являются опоры из металлических трубных заготовок с поверхностью, покрытой защитным антикоррозийным составом.

К нижнему, предварительно заостренному концу такой трубы привариваются винтовые лопасти, обеспечивающие возможность вворачивания (вкручивания) её в землю. Указанный способ монтажа свай примечателен тем, что при вворачивании трубных опор грунт под фундаментом не разрушается, а лишь частично уплотняется, что не снижает его несущей способности.

Различные виды фундаментных винтовых опор отличаются по следующим параметрам:

• диаметром трубного основания, зависящего от предполагаемой нагрузки на фундамент;
• длинной, шагом и шириной винтовых частей свай, выбор которых зависит от качества и характеристик грунта в месте застройки;
• наличием на вворачиваемых в грунт частях полноценных лопастей или имитирующей их винтовой нарезки.

Повышенные размеры лопастей выбираются в случае влажных и рыхлых грунтов.

Сваи с имитацией винтовой нарезки востребованы в северных регионах страны, где нежелательно разрушение слоёв вечной мерзлоты.

Вид и форма винтовой сваи зависит от конкретной фирмы-производителя.

Свайно-винтовой фундамент – плюсы и минусы

В числе преимуществ винтового фундамента значатся:

• возможность демонтажа;
• возможность сократить смету возведения (в сравнении с ленточным на 30-40% дешевле);
• возможность использовать как фундамент для пристройки;
• обеспечение естественной дополнительной вентиляции на болотистых грунтах;
• возможность применения на грунте любого типа (кроме скального);
• отсутствие необходимости предварительного выравнивания участка;
• надежность и высокая несущая способность;
• отсутствие масштабных земляных работ (связанных с выемкой, складированием, повторной засыпкой или вывозом грунта);
• устойчивость к силам морозного пучения (в частности, забивные сваи очень подвержены этому процессу);
• независимость от влияния времени года и погодных условий;
• отсутствие шума и вибрации (позволяет вести работы в непосредственной близости к рядом стоящим сооружениям);
• высокая скорость устройства (в сравнении с ленточным на 70% быстрее);
• возможность сделать винтовой фундамент своими руками или с привлечением специальной техники;
• возможность продолжения строительства сразу же после завинчивания свай.

Помимо названых достоинств, свайно-винтовой фундамент относится к разряду экологичных, поскольку позволяет сберечь почву, насаждения, рельеф местности и экосистему.

В числе недостатков можно выделить:

• невозможность утепления винтового фундамента, что чревато замерзанием коммуникаций (в частности вода и канализация);
• сложность обустройства цоколя;
• подверженность коррозии. Нанесение специальных составов на заводе или на месте монтажа повышает устойчивость сваи к появлению ржавчины. Однако нельзя исключать, что защитный слой может повредиться в процессе завинчивания сваи;
• проблемы с организацией подпольного пространства. Сложно сделать подвал под домом;
• относительно низкий срок эксплуатации при несоблюдении требований по уходу за сваями (наружной их частью);

Почти все указанные недостатки устраняются путем правильного проектирования, монтажа и эксплуатации винтового фундамента.

Краткая история винтовых свай

Первому идея завинчивания сваи в грунт пришла в голову ирландскому инженеру Александру Митчелу, который в 1838 г. строил маяк в устье р. Темзы в Англии.

В СССР в 1920-х годах русский инженер В. К. Дмоховский исследовал конические винтовые сваи и показал, что в вечномерзлых, слабых или обводненных грунтах винтовые конструкции гораздо надежнее, чем традиционные забивные.

Инженеры разработали стальную сваю в виде трубы, к которой приваривались одна или несколько винтовых лопастей.

Вначале эти изделия нашли широкое применение в военном строительстве, где обеспечивали быстрый процесс возведения сооружений, небольшую стоимость работ и приемлемое качество. Позднее советские инженеры сделали лопасти значительно толще и из специальных сталей, прочных и стойких к коррозии.

Минусы и плюсы свайного фундамента

Теперь подробнее поговорим о достоинствах и недостатках свайного фундамента. К неоспоримым достоинствам можно отнести следующие аспекты:

• Возможность возведения фундамента на участках со сложным рельефом и большим уклоном. Там, где для других видов фундаментов пришлось бы разориться на бетон, или же потратить много денег на земляные работы, выравнивая участок, сваи на голову обыгрывают своих конкурентов, так как свайный фундамент не имеет практически никаких ограничений по перепадам высот.
• Возможность использования свай практически на любых грунтах – он будет устойчив как на заболоченной местности, так и на глинистых грунтах. Закладывание фундамента на сваях целесообразно, когда верхний слой почвы отличается малой несущей способностью и значительной толщиной:

1. На черноземных, плодородных и заиленных землях, рядом с лесными угодьями.
2. В болотистой местности, на торфяниках, песчано-глинистых плывунах, глинах и суглинках в пластичном состоянии.
3. На солончаках, просадочных грунтах.
4. В регионах с вечной мерзлотой, при значительной глубине промерзания.
5. В районах с высоким УГВ (уровнем грунтовых вод), с угрозой подтопления.
6. На лесовидных почвах, теряющих прочность при насыщении водой. Во всех указанных случаях нагрузку от дома необходимо передать на плотные слои грунта. Ленточные фундаменты или утепленная шведская плита при такой глубине становятся экономически невыгодными, да и попросту, такие фундаменты могут оказаться непрочными.

• Небольшая трудоемкость работ. Если рассматривать винтовые сваи, то процесс монтажа заключается в завинчивании свай в грунт. Как правило, с этой работой может справиться два человека без использования специальной техники. Отсюда вытекает еще один плюс – возможность проведения работ своими руками без привлечения наемных специалистов.
• Высокая скорость работ. Фундамент из винтовых свай может быть возведет за один день, а уже на следующий день можно проводить дальнейшие работы по возведению дома.
• Низкая стоимость. Готовый фундамент из буронабивных или винтовых свай обойдется на порядки дешевле других видов фундамента.

Существуют у такого вида фундамента и минусы:

Пониженная несущая способность свай по сравнению с другими видами фундаментов. При неправильном расчете нагрузки на сваи, они могут просесть, повредив каркас строения

Поэтому перед выбором вида фундамента важно сделать все необходимые расчеты и убедиться, что будущий фундамент будет способен нести нагрузки от строения.Если для стройки выбраны винтовые сваи, но при этом вы планируете построить тяжелый дом, то выходом из этой ситуации будет использование винтовых свай диаметром больше чем 133 мм (стандартный диаметр винтовых свай). При этом проблемой является то, что многие компании, работающие на рынке, не имеют возможности и специальной техники для монтажа таких свай

Отсутствие подвала. В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом

Однако, при расположении домов на большом уклоне, получится организовать хозяйственные помещения в образовавшемся пространстве

В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом. Однако, при расположении домов на большом уклоне, получится организовать хозяйственные помещения в образовавшемся пространстве.

Необходимость дополнительного утепления цоколя здания. Минусов свайных фундаментов является продуваемый цоколь строения. Это создает обязательную необходимость (в отличие от бетонных фундаментов) в утеплении.

Монтаж свайно-винтового фундамента своими руками

Установка свайно-винтового фундамента выполняется в несколько этапов:

1. Разметка участка.
2. Погружение и выравнивание свай.
3. Заливка бетоном.
4. Обвязка ростверком.

Разметка СВФ не представляет особых затруднений – поскольку земляные работы отсутствуют, достаточно наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это выполняется путем установки колышков немного дальше углов будущего строения, между которыми натягиваются шнуры. Можно использовать 2 колышка с горизонтальной перемычкой и между ними натянуть две нити по наружным размерам свай.

Фото 8. Разметка мест установки свай

Остальные этапы нуждаются в более тщательном рассмотрении.

Вкручивание свай и их выравнивание относительно горизонтальной плоскости

Технология ввинчивания свай не зависит от разновидности лопастей, наконечников и особенностей грунта:

• Подготовка направляющих приямков – для этого можно использовать ручной или мотобур. Скважины делаются на глубину до 0,5-0,7 м и диаметром немного меньше, чем лопасти. Это позволяют более точно позиционировать трубы и облегчить их вкручивания в грунт.
• Ввинчивание – в специальные отверстия в сваях продевается лом или длинная толстостенная труба подходящего диаметра и силами 2-х рабочих выполняется их вкручивание в грунт путем передвижения по кругу. Третий человек в это время контролирует вертикальный уровень сваи с помощью строительного уровня.

Фото 9. Погружение свайных опор фундамента вручную

Погружение может осуществляться и механическим способом, но для этого требуется специальное оборудование.

Фото 10. Вкручивание винтовых свай механическим способом

Технология устройства свайно-винтового фундамента предполагает необходимость обвязки свай ростверком (деревянными, металлическими или бетонными балками), который будет устанавливаться на оголовках. Поэтому все выступающие над поверхностью земли свайные опоры должны находиться в единой горизонтальной плоскости.

Выравнивание свай осуществляется следующим образом:

• Разметка единого горизонтального уровня на всех трубах – для этого можно использовать лазерный или водяной уровень.
• Обрезка трубы по разметке – выполняется с помощью болгарки.

Фото 11. Процесс обрезки винтовых опор

Подробная инструкция по монтажу свайно-винтового основания рассмотрена в следующем видео:

Заливка бетоном

Эксперты настоятельно рекомендуют выполнять монтаж свайно-винтового фундамента с заливкой полостей труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии абсолютно герметичной приварки оголовков. А заполнение полости бетоном позволяет предупредить этот эффект и увеличить пространственную жесткость конструкции.

Фото 12. Заливка свай бетоном

Обвязка свай ростверком

Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.

Технология обвязки свай разными материалами:

• Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.

  Фото 13. Свайное основание с железобетонным ростверком

• Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.

  Фото 14. Свайный фундамент с обвязкой из деревянных балок

• Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.

  Фото 15. Обвязка свай с применением стального швеллера

Как видите, сделать винтовой фундамент своими руками вполне реально и для этого необязательно привлекать бригаду строителей и нанимать спецтехнику. Главное здесь – правильно определить глубину залегания плотных несущих пластов, шаг установки свай и их количество.

Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м?Подробнее

Брус обрезной 150х150х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м?Подробнее

Брус обрезной 200х200х6000 ГОСТ 1-й сорт Софрино

Брус обрезной 150х150х6000 ГОСТ 1-й сорт Софрино
