Фундамент под камин

Как вычислить размеры фундамента

При расчете габаритов будущего сооружения следует отталкиваться от того, что фундамент под камин должен быть больше самого камина, то есть выступать за его пределы, примерно на 100-150 мм. Что же касается глубины залегания фундамента, то она колеблется в зависимости от характеристик грунта: его сыпучести, вероятности промерзания и т.д. Минимальная глубина – 0,5-0,6 м, для двухэтажного дома – примерно 0,8-1,0 м. Ширина котлована под фундамент определяется с расчетом габаритов будущей конструкции плюс 100-150 мм.

Выравнивающая подушка

Прежде чем выполнять заливку (закладку) фундамента, необходимо подготовить выравнивающую подушку. Для этого можно взять песок, который послойно утрамбовывается вручную либо с применением специальной техники и при этом поэтапно смачивается водой. Каждый из слоев следует регулярно проверять на предмет горизонтальности уровня. Грунт под подушкой также подлежит выравниванию и утрамбовке. Если грунт пучинистый, подушка делается из песка и гравия в соотношении 4:6. Ориентировочная высота подушки обычно составляет от 0,1 до 0,6 м и зависит от пучинистости грунта.

В качестве основы для фундамента подойдут следующие материал:

кирпич;
камень бут;
бетон.

Кирпичный вариант

Если стенки котлована удерживают вертикальность формы, не осыпаются, не подвержены воздействию близко залегающих грунтовых вод, то можно использовать для строительства фундамента водостойкий кирпич-железняк. Для связки кладки применяется цементно-песчаный раствор с соотношением компонентов 1:3. Стоит учесть, что в зимние месяцы может иметь место промерзание грунта, что иногда приводит к деформациям кирпичного фундамента. Желательно, чтобы начало кладки располагалось на глубине ниже 20 см уровня промерзания. Этим фактором можно пренебречь, если планируется круглогодичное проживание в доме при условии его постоянного обогрева, что сводит к минимуму вероятность промерзания грунта под фундаментом.

Бутобетон

Если вы решили делать фундамент из бутового камня, то настройтесь на поэтапное выполнение работ. Опалубка делается строго вертикальной, внутренние стенки обмазываются битумом либо обиваются рубероидом – чтобы цементное «молочко» не впитывалось в песок. Первый слой выкладывается из крупных камней диаметром порядка 15 см. Между ними должен быть зазор около 20-30 мм, который защебняется мелкой фракцией. Образовавшуюся структуру обильно заливают цементно-песчаным раствором (1:3). Финишное выравнивание первого слоя осуществляется при помощи сметанообразного раствора с соотношением цемента и песка 1:1. Следующий слой лучше делать уже на следующий день.

Обычный бетон

Для бетона под фундамент берется песок, портландцемент и гравий: 1 часть цемента на 4 части песчано-гравийной смеси. Также применяется арматура с ячейкой около 10-15 см. Как правило, заливка осуществляется в два подхода. После первого слоя утрамбовывается арматура. Затем следует вторая фаза и, соответственно, окончание работ. Полное схватывание бетона происходит лишь на третий день. В летнее время разопалубка производится через 4-6 дней, зимой – через 8-10.

Завершение работ

По готовности основы производится ее выравнивание по горизонтали с применением цементно-песчаного раствора (1:2), а также обязательным выполнением гидроизоляции при помощи двух слоев рубероида. При этом верхний уровень фундамента в итоге должен быть примерно на 60-70 мм ниже уровня пола.

Особенности устройства камина в деревянном доме

Перед принятием решения, как устроить фундамент под камин в деревянном доме, следует изучить все требования безопасности, которые придется соблюдать во время монтажных работ. Ведь очаг должен излучать тепло, а не проблемные вопросы.

Существует несколько общих правил безопасности, предъявляемых к установке каминов в помещениях из древесины. Всем, кто планирует строить кирпичный камин, придется соблюдать следующие требования:

работы начинаются через год после того, как построен дом;
оптимальный вариант начала строительства – через три года, когда дом полностью даст усадку;
на верхних этажах и мансардах монтировать открытые топки запрещается;
конструкция не устанавливается на деревянных перекрытиях;
фундаментная основа под камин устраивается изолированно от общего фундамента;
в обязательном порядке устраивается дымоходная труба;
все деревянные поверхности стен, расположенные рядом, изолируются от попадания искр и перегревания;
топки не устанавливают возле окон, на которых будут висеть занавески, рядом с ними не располагают мягкую мебель;
обязательно устанавливается экран съемного типа;
рядом с источником тепла должны постоянно находиться средства для тушения пожара.

Фундамент для легких каминов

Для равномерного распределения нагрузки необходимо выкопать котлован с идеальной горизонтальной плоскостью и желаемыми размерами.

При замешивании бетонной смеси необходимо выдерживать следующие пропорции: 1:2:3, где 1часть цемента (м-500), 2 части песка, 3 части щебеня. Количество воды для наполнения смеси наливается на усмотрение мастера.

Готовая бетонная смесь заливается на дно котлована толщиной 15см.

В эту смесь укладывается камень (речной, песчаник твёрдых пород или даже старый битый бетон). Битый кирпич использовать нежелательно, так как он состоит из глины, а это хрупкий материал для наполнения фундамента под камин, может дать трещину.

Поверх камня заливается бетонная смесь.

Для надземной части фундамента устанавливается опалубка нужного размера, её стороны должны быть строго вертикальными. Далее продолжается заливка слоями до нужной высоты, горизонт основания проверяют строительным уровнем.

Пояснение: уровень пола (1), кладка из кирпича(2), отсечная гидроизоляция (3),стяжка под кладку из раствора (4), фракция (5), котлован (6).

Оптимальные размеры

При обустройстве основания под камин в своем загородном доме учтите:

минимальная глубина заложения фундамента – 0,5 м. Эта цифра может увеличиваться, если здание построено на неустойчивых грунтах;
если камин находится в не постоянно отапливаемом помещении, подошва основания должна находиться на 0,2 м ниже от сезонной глубины промерзания почвы;
поверхность фундамента должна выступать как минимум на 0,05 м от стенок печи;
верхняя точка фундамента должна находиться на отметке -0,150 относительно уровня чистого пола.

Фундамент с решеткой для пепла

Для возведения современных печей в деревянном доме можно использовать разные конструктивные схемы. Если отопительный прибор будет находиться в углу комнаты, используйте обычный столбчатый фундамент под камин. Плитное основание подойдет для любого типа отопительных приборов.

Технология строительства каминного фундамента своими руками

В процессе создания фундамента под печь или камин в доме вам понадобятся такие материалы:

бетонная смесь (вода, песок, щебень, цемент);
песок;
кирпич;
цементный раствор;
бутовый камень;
гравий.

Также вам следует подготовить такие инструменты:

бетономешалка;
рулетка, шнур и прищепки;
опалубка;
молоток;
болгарка;
лопата;
уровень;
сварочный аппарат;
шуруповерт.

Перед постройкой фундамента под печь или камин своими руками необходимо вырыть котлован, параметры которого на 12-17 см могут превышать размеры основы. Глубина его должна составлять примерно 75-110 см для двухэтажного и 65 см для одноэтажного дома. В непучинистых почвах на самом дне котлована следует разместить выпрямляющую песочную подушку. В пучинистых грунтах ее делают гравийно-песочной – 60% гравия и 40% песка.

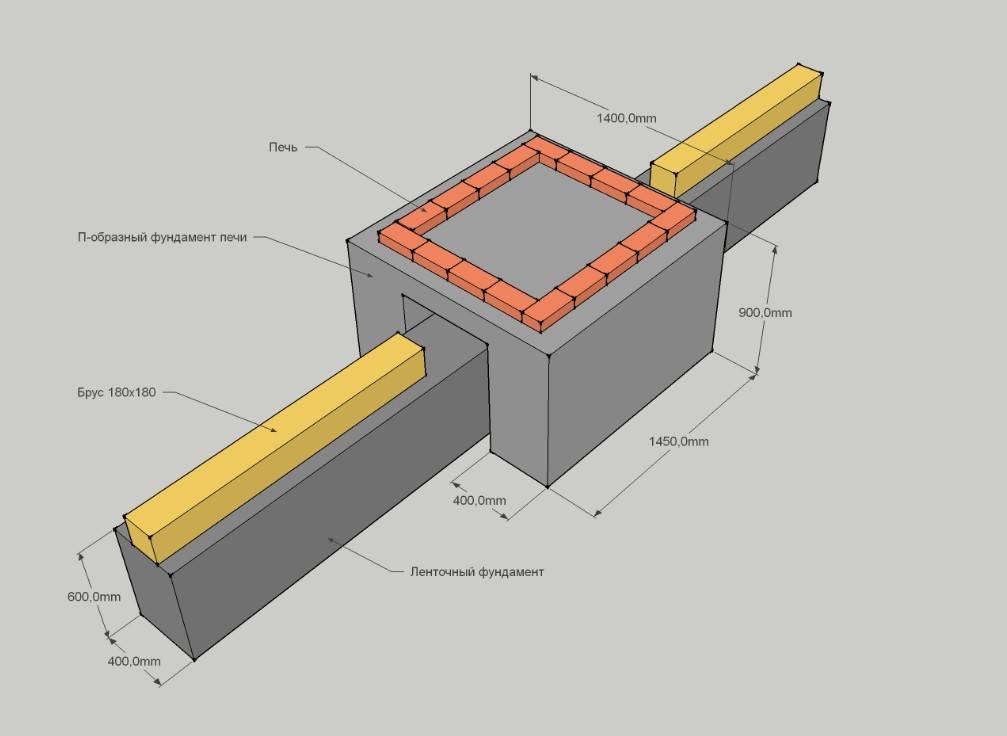

Схема устройства фундамента для камина.

Высота данной подушки должна соответствовать аналогичному параметру фундамента самого здания. Ее необходимо размещать с непрерывным увлажнением и послойно. Перед тем как организовать подушку, вы должны сгладить и утрамбовать нижний грунт котлована. Нужно выполнить утрамбовку ручным или автоматическим способом. С помощью уровня необходимо контролировать горизонтальность основания.

Все лужи, которые сформировались на дне котлована после дождей, следует вычерпать. Если почва стала текучепластичной, ее срезают до значения исходного состояния. Если стены сделанного котлована сохраняют вертикальность и в него не прибывают грунтовые воды, то фундамент под печь можно сделать как из бутобетона, так и из кирпича. Здесь необходимо вычислить, какой метод экономичнее, учитывая при этом такие важные факторы, как, например, размеры конструкции, цена материалов и их транспортировки.

Если фундамент под печь размещен с наклоном, а также при проседании и подвижках почвы могут возникнуть дополнительные силы, которые способствуют разрушению основы. Данное основание необходимо поднять до уровня, который будет ниже пола на 15-16 см. Строго в горизонтальном положении нужно очень тщательно выпрямить поверхность с помощью цементного состава. Верхнюю часть основы, на которой устанавливается камин, можно будет обработать только после полного застывания вышеуказанной смеси.

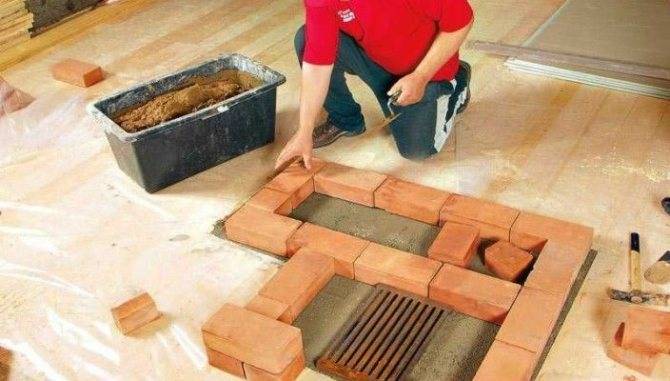

Поверхность выкладывают на цементном растворе двумя рядами кирпича. Между ними прокладываются 2 слоя материала для гидроизоляции. Оптимальным вариантом считается конец фундамента строго на уровне чистового пола. На нем устанавливают основание камина, под которым подразумевается часть системы, размещенная ниже топливника.

Бетонное основание

Фундамент под камин в доме из бетона стоит дороже. Необходима бетономешалка для хорошего смешивания цемента и гравийно-песчаной смеси в соотношении 1:4. Сначала на подготовленную подушку укладывают арматурную сетку. Размер ее квадратов 10 или 15 см. Затем заливают только что полученным раствором. Сделанный бетонный ряд оставляют на 2 суток, закрыв рубероидом от солнца и дважды в день смачивая его водой.

Следующий бетонный ряд начинают опять с арматурной сетки. После необходимого срока для затвердения конструкции опалубку в деревянном виде снимают и, исправив мелкие дефекты готовой поверхности густой цементной смесью, делают стяжку вершины. Проверяют горизонтальность и накрывают рубероидом. Своими руками кладут первый слой кирпичной кладки, скрепляют ее цементным раствором, снова кладут слой рубероида и еще один слой кирпича. После этого бетонный фундамент готов к установке камина.

Посмотрите видео установки камина своими руками:

Особенности формирования фундамента

Перед началом работ необходимо удостовериться, что фундаменты камина и основного строения будут расположены на расстоянии не меньше 5 см друг от друга. Образовавшийся промежуток заполняют ПГС или другой сыпучей массой, обеспечивая, тем самым, независимость двух оснований.

Глубина заложения фундамента зависит от уровня промерзания земли, но должна быть не меньше 50-60 см. Периметр ямы необходимо выкопать больше конечной конструкции на 10-15 см.

Для самостоятельного изготовления траншеи под фундамент в готовом деревянном доме придется приложить немало усилий, так как почвенный слой под зданием может быть значительно утрамбован.

В выкопанную яму засыпают слой песка и щебня (каждый по 5 см), утрамбовывают и закрывают армированной сеткой и отрезками арматуры.

Фундамент

При выборе конкретного вида основания под камин необходимо ориентироваться на характеристики почвы, массу конструкции и удобство проведения работ.

Бутобетон или огнеупорный кирпич

Сам фундамент можно сделать из огнеупорного кирпича или бутобетона. Бетонный вариант требует изготовления опалубки с гидроизоляцией, в которую затем укладывают крупные и мелкие камни и заливают бетонным раствором.

Для легких каминных конструкций рекомендуют использовать блочный либо частично кирпичный фундамент. Последняя технология подразумевает засыпание в траншею камня, щебня или крупной гальки и укладку нескольких рядов кирпича.

Кирпичный монолит

Еще один вариант фундамента для камина – это кирпичный монолит. Его изготовление требует значительных денежных вложений и строительных навыков. Кирпичную кладку лучше выполнять раствором извести и воды (1:3) с добавление нужного количества песка. Все заглубленные части фундамента необходимо защитить от воздействия жидкостей. Сделать это можно при помощи жирной глины, разведенной до густоты сметаны и нанесенной на основание.

Плита

Плитное основание под камин рекомендован для сложных грунтов с высокими подземными водами, а также для массивных конструкций. При его изготовлении необходимо уложить в котлован арматурную сетку и заполнить раствором, состоящем из 1 доли цемента и 4 долей гравия. Затем закрыть бетон рубероидом и дождаться полного высыхания.

Любой фундамент под камин в деревянном доме должен быть выше земли на 50-60 см и ниже уровня пола на 6-7 см.

Свайный фундамент содержит 4 опоры и состоит из асбестовых или железобетонных труб. При расчете их сечения необходимо учитывать массу каминной конструкции. Ее среднее значение (вместе с дымоходом) равно 4-4,5 тоннам, поэтому диаметр каждой сваи должен быть равен примерно 15 см.

Размер

Если же говорить о глубине залегания самого основания, то тут необходимо учитывать характер грунта: его максимальный уровень промерзания и сыпучесть.

Строительный минимум в данном случае находится на отметки в 50-60 см, а у двухэтажных домов этот показатель может достигнуть и 80-100 см.

Только после расчёта габаритных размеров будущей конструкции можно определить ширину котлована, который необходимо вырыть под основания, при этом следует помнить, что необходимо прибавить 10-15 мм (так называемая погрешность).

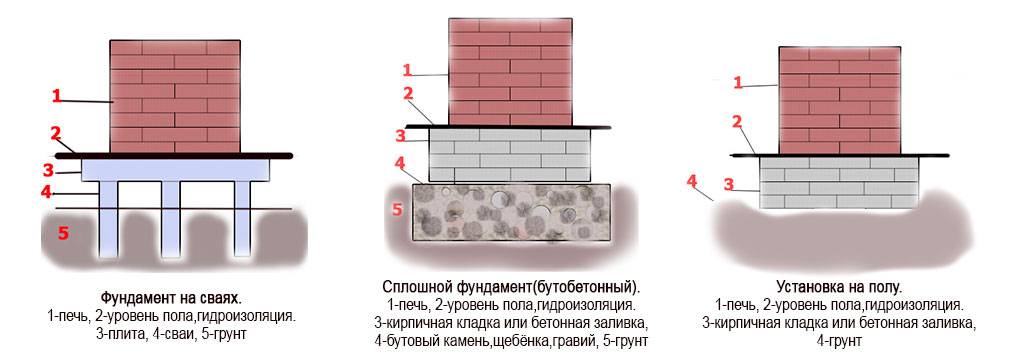

Основание под камин бывает двух основных видов:

Сплошной фундамент – этот вид основания выполняют из кирпичного щебня, гравия или мелкого камня. Опоры второго типа не должны быть установлены дальше друг от друга чем на расстоянии двух кирпичей. Такое основание нередко устраивают под классические камины в загородных деревянных домах.
Столбчатый фундамент – это вид основания под классический и современный камин, которое чаще всего устраивается непосредственно рядом со стеной. Нередко такой фундамент монтируют в углу комнаты.

Фундамент под камин и дымовую трубу выполняют по традиции из бетона, бутового камня или красного кирпича. В основании вся система должна быть максимально прочной, потому как масса всего устройства будет приходится именно на подошву.

Типы каминов

Возвести фундамент под камин – это практически то же, что и возвести фундамент под дом, просто меньшей площади. В основном, камины бывают трёх видов.

Когда камин пристраивают к уже готовой стене. Таким способом удобно пользоваться в здании, которое уже полностью построено.
Когда камин встраивают в стену. Такой вариант подходит для этапа, на котором дом только формируется – с проектирования фундамента, с его разметки и с возведения опалубки.
Отдельно стоящие камины. Они могут быть установлены где угодно и когда угодно.

Чтобы камин стабильно работал, чтобы избежать задымлений, осыпаний сажи и других неприятностей, нужно тщательно вымерять все габаритные пропорции между фундаментом, дымоходом, корпусом, топливником и дымосборником.

Вычисление размеров фундамента

Чтобы правильно вычислить параметры основания под камин, нужно учитывать характеристики грунта, размеры и вес самого камина.

Основа под топочную конструкцию

Фундамент закладывают ниже точки промерзания грунта на 20 см, чтобы при морозном пучении почвы его не вытолкнуло наружу. Также берут в расчет глубину расположения подземных источников.

Глинистая почва с наличием в ней влажности не способна выдерживать нагрузки, она дает неравномерную усадку на протяжении всего срока эксплуатации.

На песчаном грунте усадка происходит за короткий период. Под давлением веса песок уплотняется и в дальнейшем является надежной основой для постройки.

Ширина котлована должна быть на 5-15 см больше размеров камина.

Минимальная глубина заложения составляет 50 см, при необходимости можно заглублять основание на 1 м и более.

Основание камина

Фундамент под камин

Конструкция фундамента будет включать в свой состав металлические уголки. Они дополнительно увеличат прочность площадки и защитят ее от разрушения при сезонных изменениях грунта.

Выройте яму для обустройства фундамента в соответствии с проектными размерами.

Засыпьте дно ямы песчано-гравийной смесью. Уплотните подушку и уложите на нее металлические уголки. Сдвойте уголок так, чтобы в процессе кладки было создано максимально надежное и прочное основание. Уголки рекомендуется сварить, чтобы они не смещались в дальнейшем.

При этом уголки нужно смонтировать таким образом, чтобы устанавливаемые в дальнейшем элементы кладки были расположены параллельно по отношению к межкомнатной перегородке, сопрягаемой с камином (если выбран такой вариант обустройства конструкции).

Уложите в уголки кирпичи, залейте всю конструкцию раствором цемента и тщательно разровняйте его при помощи штукатурной терки.

По густоте раствор должен приблизительно соответствовать густоте сметаны. При такой консистенции раствор сможет проникнуть во все щели кладки, не выходя, при этом, из швов.

Обеспечьте горизонтальность основания. Для устранения неровностей поверхности используйте тот же цементный раствор. Оставьте конструкцию сохнуть на пару дней.

Виды каминов

Печи и камины применяют не только для обогрева помещения. Они создают комфортную, теплую атмосферу в доме, используются для приготовления пищи. Если смотреть на мерцание пламени в течение 15 минут, проходит усталость и поднимается настроение.

К строительству такой конструкции нужно подходить со всей ответственностью. Обязательным этапом является устройство дымохода и возведение надежного фундамента. Помещение, в котором устанавливают камин, должно быть достаточной площади.

Легче всего предусмотреть наличие камина на этапе строительства. Можно, конечно, встроить конструкцию в ранее построенный дом, но это потребует дополнительных финансовых и трудовых затрат.

Виды кирпичных каминов и их характеристики представлены в таблице:

№	Вид камина	Характеристики
1	Угловой	Монтируют в одном из углов комнаты. Топка располагается по диагонали. Дымовую камеру устраивают с наклонными стенками, дымоход монтируют внутри огнестойкой стены. Обогревает сразу два помещения: в котором находится и находящееся за стеной, у камина.
2	Встроенный	Возводится только на этапе постройки дома. Может встраиваться в стену, колонну, негорючую толстую перегородку. Преимуществом является, что он не занимает много места. Не подходит для эксплуатации в деревянных домах.
3	Пристенный	Применяется для комнат большой площади, так как имеет значительные размеры. Обычно конструкция занимает всю площадь стены. С наружной стороны стены обустраивают дымоход.
4	Островной	Устанавливается по центру комнаты или в любой ее части, имеет открытые подходы со всех сторон. Такая конструкция занимает много места. Нельзя монтировать камин вблизи стен, выстроенных из горючих материалов. При соблюдении должного расстояния можно устанавливать даже в деревянном доме.

Назначение и выбор камина для дома

Прежде всего, необходимо определится с типом камина. Этот выбор зависит от задач которые Вы возлагаете на топяную конструкцию и немаловажным является тип здания в котором планируется монтаж камина. Разновидность и функционал камина напрямую влияет на стоимость материалов и величину трудозатрат.

Типы каминов по назначению могут быть следующие:

Основное отопление дома

Камины такого назначения наиболее массивные, поскольку сразу выполняют несколько функций и обогрев всего дома, как кухонная печи, а так же способ нагрева бани (сауны), нагрев воды для ванной комнаты. Подобные конструкции закладываются сразу в проект дома и монтируются на стадии возведения коробки дома. Располагается такая топяная конструкция, как правило, в центральной части дома и граничит сразу с несколькими комнатами. Таким образом, обогревается весь дом из центральной части и значительно снижаются теплопотери через окна и двери.

большая печь-камин для отопления всего дома

Дополнительное отопление, небольшой части дома.

Самая распространенная разновидность, которая хорошо подходит как для домов постоянного проживания, так и для загородных домов временного проживания. Такой конструкции хватает для того, чтобы создать комфортную температуру в том помещении, в котором находится камин, а так же обустроить уютное эстетическое дополнение к интерьеру помещения. Другие же комнаты подобная конструкция отопить не сможет. Занимает намного меньше пространства, чем отопительные камины широкого назначения, имеют меньшие объемы и наиболее доступны в ценовой категории, проще в кладке. Удачным расположением для такого камина будет место, примыкающее к внутренней стене или к внутреннему углу дома в комнате, или же встроенное в стену между двумя комнатами.

камин в стене между гостинной и кухней

Декоративное украшение и эстетическое удовольствие.

В большей степени служит как декоративный источник открытого огня, отдает тепло только на сравнительно близком расстоянии от топки. Такой камин, не способен полностью и равномерно прогреть комнаты большими площадями, однако его вполне хватает для создания комфортной температуры в помещениях с площадью не более 12-15 метров квадратных. Целесообразней для таких задач использовать уже готовые каминные печи заводского производства, а не выкладывать самостоятельно из камня. Подробнее про плюсы и минусы печей-каминов. Удачными местами для расположения живых каминов с малыми размерам являются места у внутренних стен островки в центральной части комнаты, внутренние углы.

В настоящей статье, мы будем рассматривать как самостоятельно сложить камин из кирпича второго типа назначения, для отопления комнаты среднего размера с открытой топкой.

металлическая печь-камин заводского производства в каменной нише

Особенности формирования фундамента

Перед началом работ необходимо удостовериться, что фундаменты камина и основного строения будут расположены на расстоянии не меньше 5 см друг от друга. Образовавшийся промежуток заполняют ПГС или другой сыпучей массой, обеспечивая, тем самым, независимость двух оснований.

Яма

Глубина заложения фундамента зависит от уровня промерзания земли, но должна быть не меньше 50-60 см. Периметр ямы необходимо выкопать больше конечной конструкции на 10-15 см.

Для самостоятельного изготовления траншеи под фундамент в готовом деревянном доме придется приложить немало усилий, так как почвенный слой под зданием может быть значительно утрамбован.

В выкопанную яму засыпают слой песка и щебня (каждый по 5 см), утрамбовывают и закрывают армированной сеткой и отрезками арматуры.
