Фундамент под печку в бане

Столбчатая опора – простота и большой выбор материалов

Столбы располагаются по углам и на месте, где будут стоять несущие стены.

Но такой фундамент хорош только для нетяжелых построек и на не рыхлом грунте. В остальных случаях здание поплывет.

Для столбчатого фундамента выбирают следующие материалы:

• кирпич – подходят не все виды кирпича;
• камень – прочный, но дорогой;
• блоки из бетона – доступный материал, с ними возводить фундамент быстрее;
• трубы металлические – внутрь заливается цементный раствор.

Как залить фундамент под баню своими руками используя столбы из кирпичей?

• Изначально размечаются места опоры, и в этих точках роятся ямы.
• На дно сыпется влажный песок и очень плотно утрамбовывается.
• Затем кладут кирпичи, заполняя весь объем. Первый ряд промазывается скрепляющим раствором, кладется второй ряд кирпичей и так далее, пока не будет достигнута нужная высота фундамента.
• Внутри кирпичей можно проложить арматурную сетку для улучшения прочности. Но делать это необязательно, скорее, по желанию.
• Поверх последнего кирпичного слоя укладывают гидроизоляционный материал.
• Если в почве отмечалось ранее расширения от излишней влажности, то кирпичи нужно засыпать песком с камнями и хорошо утрамбовать все.

Вот и вся пошаговая инструкция заливки фундамента под баню.

Нужен ли фундамент под печь, если она металлическая

Многие друзья и знакомые часто спрашивают: нужен ли фундамент под металлическую печь. Скажу однозначно из своей практики – нет. Хотя многие спорят, ссылаясь на информацию в интернете. Что ж, пожалуйста, хотите – делайте. Но из своего опыта (пошёл третий десяток лет) скажу: я никогда не буду «греть голову» по поводу фундамента для металлической печи.

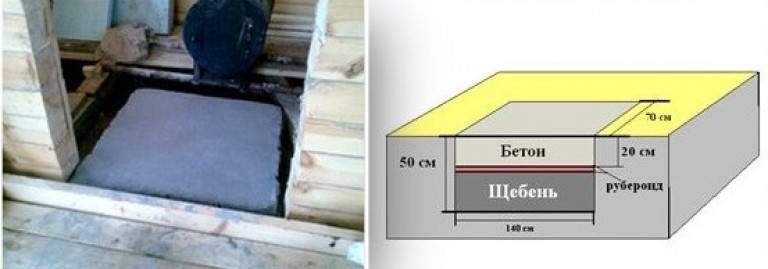

Схема фундамента для печи

Для неё достаточно сделать хорошее основание пола. Вес в 200-300 килограммов – это не так много. Хорошие балки под полом с уверенностью справятся с такой локальной нагрузкой. Обычно я укладываю вместо прожилин для пола металлический швеллер высотой 14-16 см. Две «палки» швеллера, уложенные под печь на ребро, создают надёжную опору. Согнуть и деформировать такие балки практически не возможно.

Внутрь швеллера укладывается соответствующий брус, и саморезами под углом к этому брусу, закрепляется деревянный пол. Только не следует доски класть на «голый металл». Лучше всего подстелить на него два слоя рубероида. Это избавит дерево от подгнивания.

Непосредственно под печь, на швеллер, можно уложить лист металла, а уже на него поставить «сердце парной». То есть под печкой деревянный пол укладывать не стоит, так как его со временем всё равно придётся менять и «железная каменка» в данном случае этому не помешает. Не стоит забывать и про пожарную безопасность. Если возле печи пол деревянный, обязательно на него стелется лист металла, чтобы случайно выпавшие угли не натворили «чудес».

Думаю, моя мысль понятна. Если у Вас небольшая металлическая печка, то «не парьтесь» по поводу отдельного основания для неё. Хорошие балки под полом и всё. Другое дело, если печь большая и тяжёлая (бывают модели и по 200 кг + столько же весят камни), а тем более кирпичная. Тут уже без основательного фундамента не обойтись.

  Хотя, у меня в доме, который был построен ещё в 95-ом году, кирпичная печь стоит на полу. Несущие балки которого сделаны из рельсов. Печка большая, пятиоборотка, с духовкой и водяным баком. Дымоход также сделан из кирпича, высотой 7,5 метров. Вес у всей конструкции – приличный. До сих пор на штукатурке нет трещин и нет трещин в проходном потолочном проёме. Они обычно образуются там из-за разного зимнего движения фундаментов дома и печи.

Все соседи страдают именно этой проблемой (печка трескается и «отходит от потолка»). Посмотрев на эти «заморочки» и проанализировав их, приходишь к выводу: сплошные ошибки в устройстве обоих фундаментов (дома и печи). Тем более в наших Сибирских условиях, да ещё на болотистых почвах. Не следует их совершать, чтобы потом решать созданные собой же проблемы.

Важные принципы обустройства печного фундамента

Чтобы фундамент под печь в бане служил как можно дольше и качественнее, при его обустройстве нужно соблюсти ряд важных правил.

Во-первых, возведение опорной конструкции для печного агрегата наиболее предпочтительно осуществлять одновременно со строительством фундамента для бани. При этом глубину их заложения следует выдерживать на одинаковом уровне. Заливать фундамент в будущем по уже обустроенному основанию запрещается – в данном случае интенсивность усадки будет различаться, что в результате приведет к разрушению банной печи. Выход из такой ситуации – устройство столбчатого, свайного или другого подходящего типа основания, не связанного с основной опорной конструкцией.

Фундамент для кирпичной печи обустраивается вместе со строительством бани

Во-вторых, строительство печного фундамента осуществляется отдельно от основания стен, чтобы опорная конструкция имела условия для свободной осадки. В целях соблюдения приведенного правила, между печной опорой в бане и основанием стены оставляется 30-50-миллиметро вый промежуток, в дальнейшем засыпаемый песком с последующей утрамбовкой.

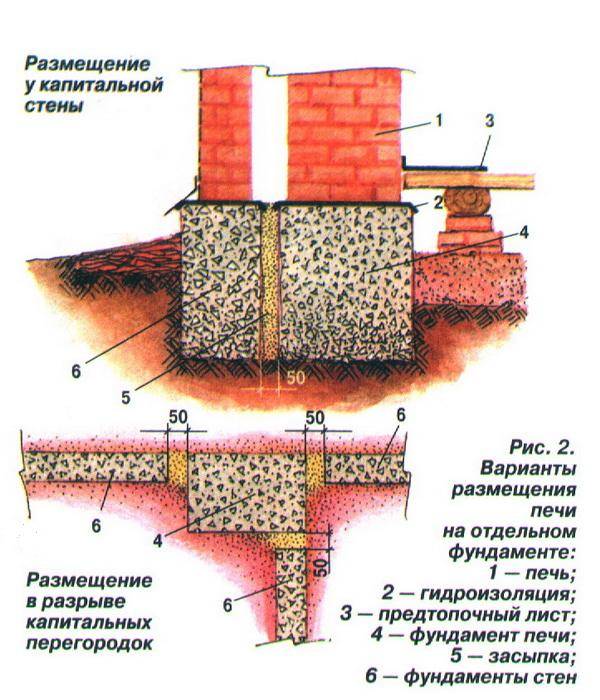

Печной фундамент не должен быть сопряжен с фундаментом дома

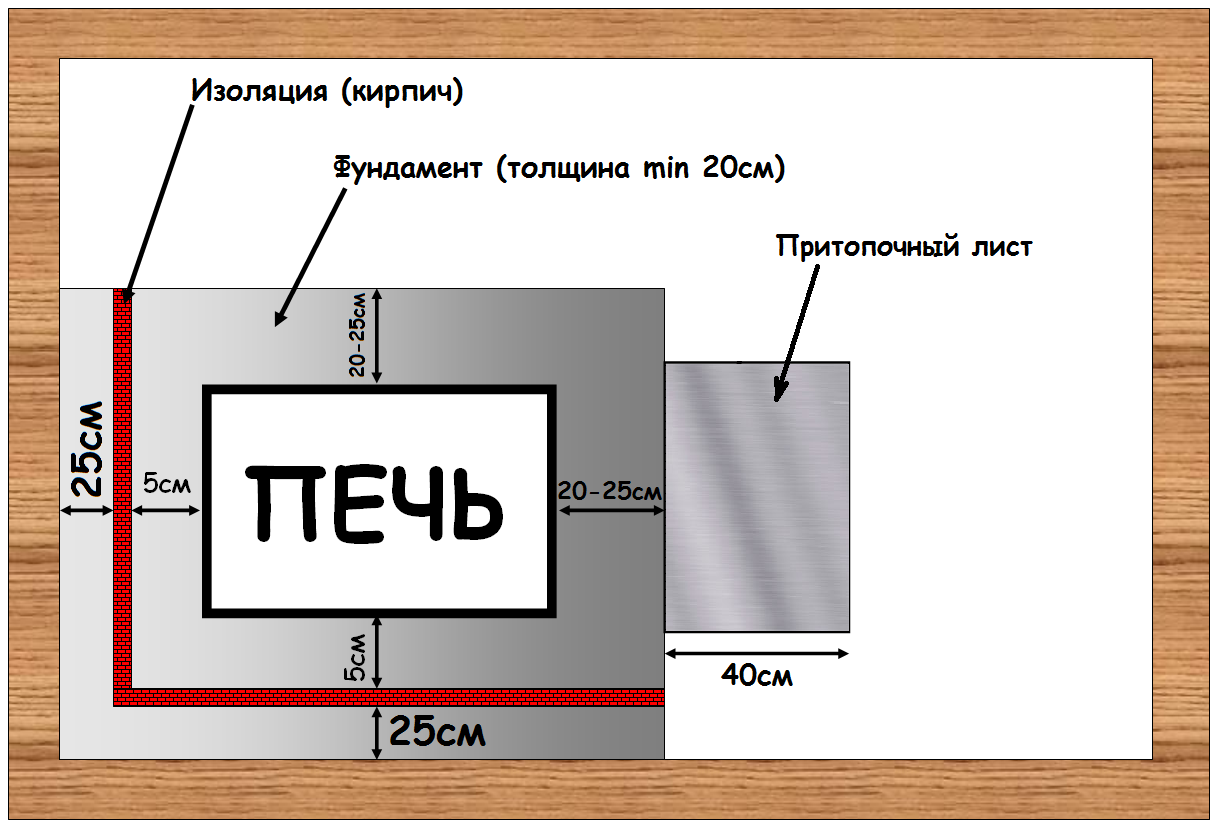

В-третьих, нужно правильно определить габариты фундамента в соответствии с проектными размерами печи. Как отмечалось, границы фундамента должны выступать за пределы банной печки минимум на 50 мм, оптимально – 60-100 мм.

Фундамент и элементы нижней обвязки бани из бруса

В-четвертых, дымовую трубу нужно по возможности обустраивать максимально близко к центру опорного основания. Если возводится массивная печь с мощной дымоотводящей трубой, может возникнуть необходимость устройства индивидуальной опоры для последней. Вне зависимости от выбранного типа основания (столбы или лента/плита), должно обеспечиваться максимально равномерное распределение нагрузок на опорную конструкцию. В противном случае фундамент, а вместе с ним и печь, быстро придут в негодность.

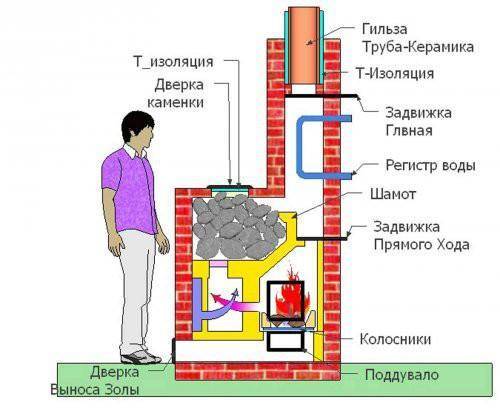

Схема печи банной из кирпича. Нагрузки равномерно распределены по площади фундамента

В-пятых, между банной печью и ее фундаментом обязательно должен быть обустроен гидроизоляционны й слой. Чаще всего эта работа выполняется с помощью рубероида, приклеиваемого к фундаменту в 2 слоя на расплавленный битум. Без гидроизоляции кирпичная кладка отсыреет и разрушится. Помимо этого, увеличится уровень влажности в бане, что не лучшим образом отразится на удобстве ее посещения и эксплуатации.

Гидроизоляция печи от фундамента

Важно! Далее будет рассмотрен порядок обустройства наиболее популярных опорных конструкций для банной печи. Сразу нужно дать некоторые пояснения:

• подготовительные работы – от расчистки площадки до засыпки котлована/транше и/ям песком и щебенкой – выполняются в аналогичном порядке для каждого типа основания, требующего соответствующих предварительных мероприятий (кроме свайного). Для примера последовательнос ть действий будет рассмотрена в первых инструкциях. Их можете брать за основу при устройстве рассматриваемых в дальнейшем опорных конструкций;
• порядок действий при обустройстве заглубленных и мелкозаглубленны х оснований остается аналогичным. Меняется лишь непосредственно глубина их заложения. Рекомендации в отношении определения подходящего числового показателя данной характеристики приводились ранее;
• в инструкциях будут даны рекомендации по обустройству котлована некоторой глубины, бурению отверстий на определенный уровень и т.д. Указанные числовые значения даны лишь в качестве примера. Величина заглубления определяется индивидуально для каждого конкретного случая;
• последовательнос ть действий при обустройстве ленточного и плитного фундамента остается идентичной, поэтому инструкция для конструкций этих типов будет оформлена в виде общего руководства под названием «Устройство монолитных печных фундаментов». Меняются лишь параметры котлована. В случае с плитным фундаментом они определяются проектными габаритами возводящейся/уст анавливаемой печи. При заливке же ленточного фундамента, ширину траншеи держат в среднем на уровне 70-120 см (значения могут пропорционально меняться с учетом размеров печи), в зависимости от пучинистости почвы. Рекомендации на этот счет приведены в таблице.

Таблица. Рекомендованная ширина траншеи для ленточного фундамента

Фундамент под печь – предостережения, совет по выбору, инструкция к работе Видео

Работы нулевого цикла традиционно «съедают» 25-30 % общего строительного бюджета. Много, правда? Но экономия здесь не уместна, поскольку здоровый «корень» – залог целостности всего «растения».

Фундамент для печи изготовляется в виде сплошной опорной плиты, причем она не должна быть связана с основанием самого здания. А вот ее глубина зависит от трех основных факторов:

• высоты водоносного слоя;
• типа грунта;
• уровня промерзания почвы.

Все эти данные добывают во время геологической разведки участка, когда специалисты путем выбуривания контрольных скважин получают пробы грунта, воды и делают соответствующие анализы. Процедура платная (от 50 $), поэтому многие самоделкины рискуют строить «на глаз» или же руководствуются народными методами (например, вербовая рамка). Угадать выходит не всегда, поэтому слабый фундамент под печку проявляет свое «недовольство» такими симптомами:

1. Сквозные трещины в корпусе.
2. Частичное разрушение отдельных частей кладки.
3. Нарушение целостности дымохода.

Основная черта перечисленных дефектов – поломка не поддается ремонту. После восстановления печи трещины и обвалы повторяются, что напрямую свидетельствует о неправильно заложенном фундаменте. Вот тут и вспоминаешь «добрым» словом о своей псевдо-экономии – да поздно. «Щадящий» ремонт печей из кирпича со слабым фундаментом провести невозможно. Придется полностью сносить агрегат и переделывать его заново.

Для тех, кто страшится сложности работ нулевого цикла, полезно вспомнить, как тяжело трудились над этим этапом наши предки: они заготавливали массивные бревна и вручную подгоняли их друг к другу, дабы добиться правильной опоры для своей «кормилицы».

Сейчас в арсенале самоделкина имеется два доступных способа получить крепкий фундамент под кирпичную печь:

1. Сборка плиты. В качестве стройматериала используют небольшие железобетонные блоки, либо керамический кирпич.
2. Заливка плиты. Основание формируется из бетонного раствора, в который введен жесткий каркас из речного бута или железной арматуры.

Есть у монолита и недостатки: плита должна простоять в покое минимум три недели. В принципе, такая задержка в строительстве – не проблема. Например, если обустраивается фундамент для банной печи, то во время технической паузы строители занимаются отделочными работами в парильне.

Для описания хода работ мы выбрали монолитный печной фундамент, усиленный арматурными прутьями, так как именно этот вид основы – самый популярный среди самодельщиков. Запомните, опорная плита должна быть на 5 см шире корпуса печки.

1. Готовим яму под фундамент. Размеры котлована дополнительно увеличивают еще на 15-20 см. Этот запас нужен для корректной укладки опалубки и фильтрующей боковой прослойки из щебня, кирпичного боя и песка. Глубина ямы рассчитывается согласно георазведке (добавляется припуск для фильтрующих «подушек»).
2. Укладываем песочную «подушку» под фундамент. На дно ямы засыпают 15-сантиметровый слой песка, который тщательно утрамбовывают. Чтобы предотвратить усадку, его проливают водой до тех пор, пока уровень засыпки перестанет понижаться. В процессе утрамбовки песок следует досыпать до нужной отметки.
3. Укладываем щебневый фильтр для фундамента. На утрамбованный песок насыпают 20-сантиметровый слой щебня, перемешанный с кирпичным боем и некрупными камнями. Каменный «ковер» слегка присыпают песочной смесью, чтобы заполнить образовавшиеся в нем пустоты. Для лучшего проникновения песка внутрь так же нужна вода. Затем выкладывают 10-сантиметровый слой более мелкого щебня и накрывают получившуюся фильтрующую «подушку» двойным слоем рубероида.
4. Установка опалубки. По периметру ямы устанавливают сплошной фанерный (или дощатый) «забор», который через каждые 50 см укрепляют подпоркой. Между краем котлована и опалубкой должно оставаться минимум 10 см свободного пространства.
5. Закладка арматурной сетки. Дно ямы заливают бетоном (стартовый слой 4-5 см), который будет служить опорой для «скелета» фундамента. Как только он схватится, в котлован помещают заранее связанные арматурные сетки (в продаже есть уже готовые наборы).
6. Заливка раствора. Бетон готовят по такой проверенной пропорции: цемент – 1, песок – 3, щебень – 5 и вода. Перед заливкой раствора тщательно увлажняют опалубку, дабы предотвратить всасывание воды деревом из бетона. Рабочую смесь заливают послойно (по 20 см), постепенно добравшись до нулевой отметки плиты. Каждый слой тщательно выбивают тяпкой, чтобы выгнать из раствора пузырьки воздуха. Верх плиты тщательно выравнивают и после первого схватывания накрывают брезентом (рубероидом).

В течение всех трех недель печный фундамент следует прятать от солнца и периодически увлажнять.

Основные правила закладки фундамента

Какой бы вариант фундамента под печь вы ни выбрали, и какой бы размер не решили реализовать, существует ряд основных правил, игнорировать которые не стоит:

Фундамент под печь необходимо делать самостоятельным, никак не связанным с основанием всего дома. Почему? Дело в том, что в процессе эксплуатации, дом может дать небольшую усадку. Опускаясь, он не должен потянуть за собой печь, так как это может привести к ее деформации, ухудшению тяги и нарушению технических свойств.

Фундамент под печь отделен от общего

В некоторых случаях можно частично объединить два основания, соединив их одной стеной.

• Если оба фундамента (для дома и для печи) располагаются близко друг от друга, нужно выполнить между ними песчаную засыпку толщиной в 50 мм.
• Если фундамент под общий дом ленточный, то основание под печь ни в коем случае не должно стенками соприкасаться с этим фундаментом.
• Выбирая место под печь и, соответственно, фундамент, следует не только полагаться на пожелания, но и на такие факторы, как: расположение дверей, окон и балок кровли. Следует учитывать расположение дымохода, чтобы труба при возведении печи не попала в перекрытия и балки.
• Рассчитывая размер и глубину фундамента, обязательно учитывайте тяжесть перекрытий и вес печи вместе с дымоходом.

На размеры фундамента влияют не только габариты печи, но и плотность грунта, на котором он возводится. Основную нагрузку в печи обычно создает дымовая труба, поэтому проектируя печь, необходимо отнести ее ближе к центру основания. Это поможет избежать асимметричной нагрузки и преждевременной неправильной усадки печи.

Иногда, при проектировке очень большой и массивной печи с каменным дымоходом, печники выполняют отдельное основание под трубу.

Также выбор фундамента зависит от материала печи. Для металлической конструкции и каменной он будет разным по глубине, весь масса кирпичной печи составляет не менее 400-500 кг, в то время как металлическая печь весит примерно 150 кг.

Как посчитать вес каменной печи

В принципе, для небольшой металлической печи можно отдельно и не обустраивать фундамент, особенно если она возводится в доме, который стоит на плиточном монолитном основании.

Плотность грунта и степень его промерзания играют не последнюю роль в определении размеров фундамента. Климат в России сопровождается достаточно суровыми зимами практически на всей ее территории. Поэтому фундамент под печь должен закладываться на всю глубину промерзания грунта.

Большое значение имеет также тип почвы.

Виды грунта

Она бывает трех типов:

• глина;
• супесь;
• суглинок.

В местах, где преобладает большое количество рек, водоемов, озер встречаются, как правило, осадочные виды грунта. Здесь строительство фундамент под печь и дом лучше доверить профессионалам, так должны быть проведены расчеты точки прохождения вод.

В Центральной России очень распространен тип почвы суглинок, который представляет собой смесь из песка и глины. В нем преобладает именно глина, поэтому такая почва менее пластична.

Суглинок

Возведение фундамента на таком грунте обычно связано с хлопотами и дополнительными проблемами, так как в сухом состоянии суглинок рассыпчатый, при наступлении морозов начинает «пучиниться», а при большом количестве осадком становится вязким.

Глинистая почва

Поэтому в этом случае, глубину закладки фундамента под печь необходимо делать выше точки промерзания.

А вот в лесных районах, напротив, необходимо закладывать фундамент под печь ниже точки промерзания грунта и обустраивать основание нужно на песчаной подушке, толщиной в 60-90 см.

Одним из самых надежный типов грунта для возведения фундамента, является гравистый и скалистый, но, к сожалению, иногда приходится возводить дом и печь на неустойчивом. Грамотное возведение надежного фундамента поможет нивелировать этот факт.

Фундамент под кирпичную печь

Вес такой печи обычно очень большой (в сыром виде до 8 тонн и до 4 тонн в сухом), потому и основание должно быть солидным. Чтобы примерно рассчитать вес, можно вес одного кирпича умножить на его количество и добавить 40% на вес раствора (у глиняного раствора вес очень большой). Есть и еще одна особенность: фундамент для кирпичной печи нельзя располагать вблизи стен, он должен отстоять от основных конструкций не менее чем на 0,5 метра.

Размеры

Размеры фундамента под кирпичную печь должны быть больше ее габаритов не меньше, чем на 10-15 см. Но это — при низком расположении грунтовых вод. Тогда для большей устойчивости основание можно заглублять настолько, насколько требует вес или степень пучения грунтов.  Например, на супесчаных почвах для кирпичной  печи средних размеров достаточно фундамент заглубить на 80 см. Если же грунт суглинок или глина, то придется закапываться ниже уровня промерзания грунта. В общем случае глубина печного основания равна глубине основания здания.

Если подпочвенные воды близко, придется заглублять его по-минимуму. Чтобы в этом случае добиться нормальной устойчивости, делают фундамент намного больше в длину и ширину.

Фундамент на сваях

Тяжелую кирпичную печь на непучнистых грунтах  можно поставить на железобетонную плиту толщиной 15 см (плита должна быть монолитная, т.е. без пустот).

Для повышения устойчивости такого основания желательно сделать сваи. Их можно изготовить из асбестоцементных труб, усиленных арматурой и заполненных бетоном. В качестве опалубки (вместо труб) можно использовать листы рубероида, толя и т.п. которые  сворачивают в трубку. Их также армируют, затем заливают бетоном, делают подсыпку. Изготовление свай один в один повторяет технологию устройства свайного фундамента.

Схема фундамента для печи из железобетонной печи на сваях

Один из вариантов – использование металлических винтовых свай.  За счет наличия специальных лопастей они вкручиваются в грунт, что ускоряет процесс. Их недостаток – цена и большое количество некачественных изделий. Достоинства: быстрота установки и уплотнение грунта, которое происходит при вкручивании таких свай. Если грунт позволяет, вкрутить их можно и самостоятельно, иначе (на жестких и скальных почвах) необходима работа специальной машины.

Один из видов свай

Глубина залегания свай – на 30-50 см ниже глубины промерзания грунта (на дно ямы, вырытой под сваю, насыпают щебень, его трамбуют, а затем приступают уже к изготовлению сваи). Через 10 дней после изготовления на сваи укладывают монолитную железобетонную плиту.  Поверх нее настилается гидроизоляционный слой (рубероид в два слоя, горячая пропитка битумным составом и т.п.)

Бетонно-бутовый фундамент для кирпичной печи

Можно изготовить для кирпичной печи фундамент из бута и бетона. Он требует минимума затрат (если бут найдете неподалеку). Для этого необходимо:

• Выкопать котлован (больше по размерам, чем необходимый фундамент);
• На дно насыпать слой щебня, уплотнить. Толщина этой подсыпки в уплотненном состоянии не менее 15 см. На сильно пучинистых грунтах делают еще один слой – из песка, который дважды заливают водой для уплотнения. Только после повторного схода воды и высыхания песка насыпают щебень. Далее процесс заливки фундамента продолжаем по общепринятой технологии.

Схема фундамента для печи из бетона и бутового камня

• Следующим шагом будет установка и гидроизоляция опалубки по размерам будущего фундамента.  Гидроизоляцию внутренней поверхности опалубки проводят битумной пропиткой или слоем рубероида. Потом на дно нужно уложить крупные камни, пространство между ними заполнить мелким щебнем.
• Уложенные камни заливают цементным раствором (на 1 часть 400 цемента берут 3 части песка и часть (чуть меньше) воды).
• Слои повторяют до тех  пока до уровня пола останется 6 см. Поверхность этого слоя тщательно выравнивается.
• Фундамент накрывают полиэтиленом или рубероидом и оставляют для просыхания на 10-14 суток.

Фундамент накрывают полиэтиленом или рубероидом и оставляют для просыхания на 10-14 суток.

Чтобы усадка кирпичной печи была равномерной, желательно кирпичную трубу (именно она дает основную часть нагрузки) выкладывать как можно ближе к центру фундамента печи.

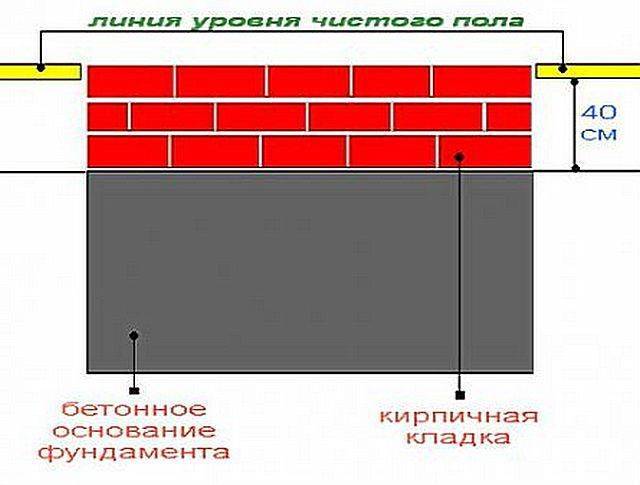

Фундамент для печи из кирпича

Как определиться с требуемой тепловой мощностью банной печи?

Мощность отопительных приборов измеряется в киловаттах. Однако, производители банных печей практикуют иной подход – они указывают, какой объем парной эта модель будет гарантированно способна обогреть до уровня, соответствующего требуемому микроклимату в парилке. Естественно, при условии качественной термоизоляции последней.

Так обычно в паспортах и указывается – для помещений, например, от 10 до 16 м?.

Казалось бы – все очень просто. Определить объем парилки несложно, и так же легко будет подобрать модель. Однако, особенности обустройства бани способны внести свои коррективы.

Ниже предложен калькулятор, который подсчитает, так сказать, условный или приведенный «объем» вашей парной, то есть с учетом всех необходимых поправок. С опорой на это значение можно будет точнее подобрать оптимальную печь.

Например, если получен результат, что необходима печь на 11 м?, то выбирать стараются так, чтобы это значение было примерно посередине диапазона возможностей приобретаемой модели. То есть, скажем, печь, рассчитанная на обогрев от 8 до 14 м?.

Несколько пояснений по проведению расчета.

• Понятно, что в первую очередь учитывается реальный объем парной. Для этого необходимо указать ее линейные размеры: длину, ширину, высоту.
• Банные печи рассчитаны на эксплуатацию в качественно утепленных помещениях. А на практике бывает, что бревенчатые или сложенные из бруса бани изнутри не утепляются. В этом случае довольно значительная часть тепла будет расходоваться на прогрев стен, которые обладают немалой теплоемкостью. Стало быть, необходима поправка.
• Если печь расположена полностью в парилке, то все выработанное тепло остается внутри этого помещения. Но если топка делается выносной (как раз по теме данной публикации), то часть тепловой энергии невольно будет растрачиваться и на прогрев предбанника и всей создаваемой конструкции «врезки» печи в стену. То есть тоже будет уместна корректировка результата.
• Имеет большое значение качество двери, ведущей в парную. Если это добротно утеплённая дверь с хорошей подгонкой, то значимых тепловых потерь через нее не предвидится. Но нередко устанавливаются обычные щитовые двери, а также входящие в моду стеклянные. Безусловно, термоизоляционные качества у них значительно ниже, и это тоже будет принято в расчет при проведении вычислений.
• Окно на улицу не является обязательным элементом интерьера парилки, но все же нередко имеется и оно. То есть, появляется еще одна лазейка для утечки тепла. Здесь имеет значение и качество окна, и его площадь. Если окно принимается в расчет, то в калькуляторе появятся дополнительные поля ввода этих данных.
• Могут сыграть свою роль и участки в парилке (на ее стенках или полу), облицованные керамической плиткой, кирпичом, камнем. Прогрев столь теплоемких поверхностей потребует дополнительной мощности печи.
• Результат будет показан в условных кубометрах, на которые и следует ориентироваться при выборе оптимальной модели банной печи.

Подготовительные работы

Перед заливкой любого фундамента необходимы подготовительные работы. Сначала определяются характеристики почвы:

• её глубина промерзания;
• пучинистость;
• агрессивность;
• устойчивость и т.д.

Все эти факторы влияют на глубину будущего фундамента. Если грунт пучинистый – бетонируется на глубине не менее 120см, главное правило – она должна быть больше глубины промерзания.

Особенно важно его соблюдать при условии строительства каменки. В сухом или песчаном грунте глубина фундамента для печи составляет приблизительно 80см.. Затем выкапывается котлован размеров, превышающих фундамента

Это обязательно, поскольку после бетонной заливки и удаления опалубки возникшие пустоты между почвой и бетонными стенами будут засыпаны гравием или песком. Благодаря засыпке подвижные грунтовые слои будут меньше воздействовать на стены фундамента

Затем выкапывается котлован размеров, превышающих фундамента. Это обязательно, поскольку после бетонной заливки и удаления опалубки возникшие пустоты между почвой и бетонными стенами будут засыпаны гравием или песком. Благодаря засыпке подвижные грунтовые слои будут меньше воздействовать на стены фундамента.

Материалы

После определения места следует подготовить инструменты и необходимые материалы. Их определяют в зависимости от того, какой фундамент будут делать:

1. Бетонный. Для его строительства потребуется цемент, при наличии крупного количества сульфатов и повышенного уровня грунтовых вод лучше использовать сульфатостойкий цемент по типу ССПЦ, отличающегося от обычного ПЦ способностью материала противостоять агрессивной среде и сульфатам, растворённых в грунтовых водах. Следующее, что требуется для бетонного цемента: горный, морской или речной песок, для опалубки щебень, рубероид или плотный полиэтилен. Инструменты: лопаты, корыто для раствора, строительный уровень, ножовка, гвозди и степлер.
2. Бутобетонный. Рентабельно устраивать при наличии достаточного количества бутового камня. Преимущество – экономия на растворе, для которого потребуется одна часть цемента к трём частям песка. Бутовой камень заливается послойно.

После перелопачивания до однородной консистенции добавляется вода. Полученная масса по консистенции должна быть схожей с густой сметаной, после чего полученный раствор можно заливать.

Виды почвы и фундамент

Какой фундамент выбрать для определённого типа грунта:

1. Для сложных рельефов, складок или склонов применяются винтовые сваи. Преимуществ у такого способа несколько: ненадобность в сложных и дорогих земляных работах, крупной строительной технике, и возможность ввинчивания свай вручную.
2. Когда почва характеризуется высоким уровнем грунтовых вод, рекомендуется установка свайного фундамента, ввинчиваемого или вбиваемого в неё до плотного слоя. Котлован выкапывать крайне не рекомендуется, ибо в нём со временем скопится влага.
3. В твёрдых, скальных грунтах возможна заливка неглубокого ленточного основания. Тогда в качестве основного назначения будет выравнивание площадки, ведь несущая грунтовая способность не требует сложных действий.
4. Если почве свойственна большая глубина промерзания – устанавливается ленточный фундамент на глубине ниже точки промерзания. Порой глубина котлована превышает два метра, что для печи чрезмерно много. Решение в такой ситуации заключается в плотно утрамбованной, выведенной по уровню песчаной подушки с толщиной для вывода на необходимую высоту нижней отметки печного основания, где и будет бутобетонный фундамент или железобетонная плита.
5. При частых сезонных перепадах высот происходит пучинистость почвы. В данном случае необходимо либо обустройство монолитной плиты, либо свайного основания. Плита перемещается соответственно грунтовой поверхности, предотвращая деформацию строящейся печи. Фундамент из такой плиты отличается повышенной надёжностью и прочностью. Для сложных и влажных грунтов такой тип фундамента не подойдёт.

Каких габаритов должен быть фундамент под печь?

Габариты фундамента под печь напрямую зависят от:

• веса только выстроенной печи;
• её веса в высушенном состоянии;
• типа грунта.

Расчёт веса кирпичной печи осуществляется по формуле P=1350xV, где V – объём кирпичной кладки в метрах. Габариты фундамента определяются согласно размерам основания самой печи, превышая на 10-15см при низком нахождении грунтовых вод.

При близком их расположении рекомендуется минимально низко заглублять фундамент. В данной ситуации для нормальной устойчивости его делают намного шире и длиннее, чем фундамент, делаемый при низком расположении грунтовых вод.

Бутобетонный фундамент.

Когда фундамент под печь закладывается с применением бутового камня, это позволяет добиться нескольких преимуществ: — сокращается расход цемента; — уменьшается стоимость проекта (если существует возможность самостоятельно добыть бутовый камень); — увеличивается прочность и долговечность конструкции. Перечень необходимых инструментов и материалов для бутобетонного основания полностью совпадает с описанным выше, за исключением собственно бутового камня. Подготавливается котлован, засыпается и трамбуется подушка из щебня, устанавливается опалубка и застилается гидроизоляция. Отличия заключаются в следующем: каждый слой укладываемого в котлован бутового камня заливается цементным раствором, состоящим из 1 части цемента и 3 частей песка. Щебень при этом в раствор не добавляется.

ВАЖНО. Недопустимо заливать сразу два или более слоев бутового камня

Это приведет к образованию воздушных полостей между камнями, снижающих прочность фундамента.

Технологии облицовки металлических печей кирпичом

Существует несколько вариантов обкладывания кирпичом печного металлического оборудования. Помимо устройства тепловых экранов это может быть сплошная облицовка. Её используют тогда, когда хотят придать печке привлекательное декоративное оформление. Не менее распространена и технология кладки конвекторов.

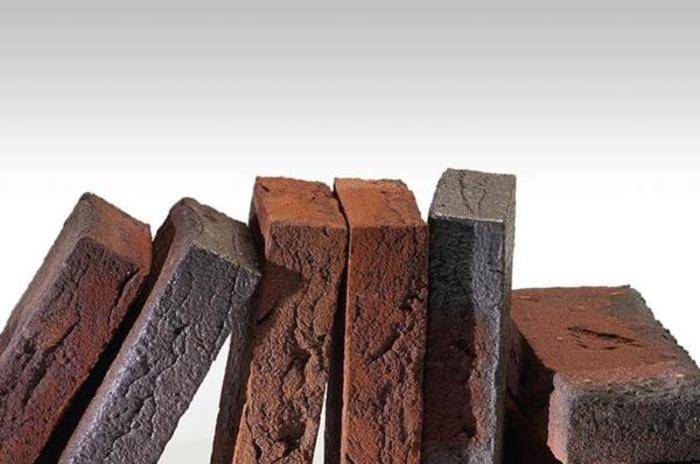

Для сплошной облицовки используют в основном два вида кирпича:

Шамотный

Клинкерный

Какой раствор можно использовать для кладки

При облицовке печей кирпичом можно использовать три вида растворов:

1. Цементный с добавлением клеевого состава;
2. Состав из глины и песка;
3. Цементная смесь с добавлением шамотной глины.

Второй состав используют для керамогранита. Раствор из глины и песка считается классическим вариантом для печной кладки. Перед началом работы его проверяют на пластичность. Раствор должен легко сворачиваться в жгут и склеиваться в кольцо. При этом на его поверхности не должно появляться трещин.

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Пластичность раствора регулируется содержанием в нём песка. При его приготовлении необходимо учитывать жирность глины. Перед замешиванием её предварительно замачивают на несколько дней, после чего протирают через мелкое сито. Песок перед добавлением в размоченную глину предварительно просеивают. Его содержание в растворе в среднем составляет 30%.

В некоторых случаях допускается добавлять к этим компонентам немного цемента. Он повышает прочность состава. При обкладки металлических печей, имеющих временную или ненадёжную конструкцию, раствором скрепляются только нижние ряды кирпичей. Верхние кладутся насухо.

Кладка

Первый ряд кирпичей укладывается всплошную. Во втором ряду оставляют на каждой стенке по два отверстия шириной в полкирпича. Такие же отверстия делаются в предпоследнем верхнем ряду. Проём топки печи делается таким, чтобы ничего не мешало открыванию дверцы печи. Его верхние края укрепляют металлическим уголком.

Размер швов между кирпичами при облицовке печей должен составлять 3-5 мм. После завершения работы раствору необходимо дать 1-3 дня для высыхания. После чего с поверхности удаляются излишки раствора.

Советы по облицовке

• Обкладывать печи кирпичом можно только после полного застывания фундамента. В противном случае есть риск расползания основания под большой нагрузкой. Фундамент должен быть шире печи после облицовки её кирпичом на 25 см с каждой стороны.
• Расстояние от дверцы топки печей, расположенных в предбаннике, при открывании не должно быть меньше 1,25 см от стены или двери в парную. От печи до перегородок необходимо оставлять не менее 3 см.
• Для улучшения адгезии кирпичей с раствором перед укладкой их нужно обильно смочить или погрузить на некоторое время в воду.

Обустройство бутобетонного базиса для печки

Создание такого типа базиса для печки состоит из следующих этапов:

1. Осуществляется разметка траншеи. Так же, как и в случае с бетонным основанием, размер ямы должен быть на 10 см больше самого фундамента, чтобы движение грунта не нанесло весомого ущерба конструкции. Вырывается яма.
2. На дне котлована обустраивается подушка на основе щебня с толщиной в 15 см. Слой тщательно трамбуется.
3. Затем на дно укладывается слой камней большого размера, но при этом в диаметре они должны быть не более 15 см. Сверху засыпается щебень, который заполнит пустые пространства между камнями.
4. Заливается цементно-песчаный состав, изготовленный в пропорции 1 к 3. Лучше всего использовать цемент марки 400 или выше.
5. Через сутки укладывается новый слой камней, и так пока не заполнится вся траншея. Слои камней должны отстояться, в противном случае срок эксплуатации бутового базиса будет значительно снижен.
6. Когда яма будет заполнена, при помощи строительного уровня замеряется ровность поверхности. Если замечены неровности, они устраняются с использованием цементно-песчаного состава.
7. Ровное основание накрывается пленкой и оставляется до полного высыхания. На это уходит минимум 2 недели. Раствор нужно постоянно увлажнять и защищать от воздействия солнца.
8. После высыхания осуществляется демонтаж опалубки и производится гидроизоляция. Для этого можно использовать расплавленный гудрон. Пустые пространства между базисом и почвой засыпаются песком крупной фракции и щебенкой.

Бутобетонный фундамент под печьИсточник stroimdom.com.ua
