Газовый котел своими руками: Инструкция

Выбираем тип твердотопливного котла

Как понять, какой котёл будет оптимальным для обслуживания конкретной системы отопления? Очевидно, следует определиться с видом топлива, требуемой мощностью агрегата и особенностями его конструкции, процесса монтажа и последующей эксплуатации, а также с особенностями подключаемой системы отопления.

Самодельный котёл на твёрдом топливе

Среди материалов, которые можно использовать в качестве твёрдого топлива, наиболее широкое распространение получили:

уголь;
торфяные брикеты;
пеллеты;
дрова;
опилки и другие горючие отходы производства.

Виды твёрдого топлива для котлов отопления на фото

Выбор типа и конструктивного исполнения отопительного котла напрямую зависит от того, каким топливом вы собираетесь пользоваться, требуемой производительности системы отопления, а также места, где он будет установлен. Для самостоятельного изготовления подходят следующие модификации твердотопливных отопительных агрегатов:

Классические

Оснащаются стальным или чугунным теплообменником, могут использоваться и для отопления, и для целей горячего водоснабжения. КПД таких котлов составляет около 85%.

Классический котёл на твёрдом топливе

Пиролизные

Обеспечивают раздельное сгорание топлива и выделяемых при этом летучих газов, благодаря чему существенно повышается эффективность и, следовательно, экономичность отопительной системы.

Схема пиролизного котла на твердом топливе

Пеллетные

Эффективность этой разновидности котлов отопления достигает 90%. Главным их достоинством является высокая степень автоматизации рабочих процессов, а недостатком – сложность конструкции.

Принцип работы пеллетного котла

Длительного горения

Способны непрерывно работать на протяжении всего отопительного сезона, требуя загрузки топлива 1 раз в несколько суток, что выгодно отличает их от классических твердотопливных котлов.

Компоновка твердотопливного котла длительного горения

Основные моменты самодельного котла

Самодельный газовый котел отопления можно сделать в домашней мастерской. Специального материала не требуется, так как достаточно того, что имеется. Самым главным моментом при изготовлении этого оборудования является его аккуратность внешнего вида и правильность конструкции.

При работе над котлом необходимо учитывать некоторые нюансы:

Вид непосредственного устройства

Очень важно решить, какое топливо будет впоследствии использоваться для снабжения агрегата. Именно этот факт влияет на конструкцию оборудования; Помощь посторонних людей в сборке; Соблюдение требований и указаний, прописанных в инструкции. Необходимо учитывать определенные размерные показатели, соответствие помещению, а также место установки

Благодаря следованию этим моментам можно изготовить безопасный котел с долгим сроком службы; Самодельный котел предполагает после его производства прохождение многочисленных проверок. Именно они дадут возможность понять, стоит ли эксплуатировать рассматриваемое изделие

Необходимо учитывать определенные размерные показатели, соответствие помещению, а также место установки. Благодаря следованию этим моментам можно изготовить безопасный котел с долгим сроком службы; Самодельный котел предполагает после его производства прохождение многочисленных проверок. Именно они дадут возможность понять, стоит ли эксплуатировать рассматриваемое изделие.

Для производства котла нужно иметь при себе некоторый перечень инструментов:

Шурупы;
Электросварку;
Отвертки;
Линейку;
Нож по металлу;
Компрессор.

Вся работа состоит из нескольких этапов:

Подгонка материала;
Изучение инструкции;
Непосредственная реализация.

Отличным вариантом будет совместная работа с газовщиком.

Еще по этой теме на нашем сайте:

Конвекционные печи на дровах и угле для отопления дома В этой статье пойдет речь про конвекционные печи на дровах и угле, которые используются для отопления частных домов, городских или загородных, и дачных строений….

Индивидуальное газовое отопление в квартире — ставим автономный газовый котел для отопления квартиры

Если заглянуть в архивы интернета и заняться чтением древних форумных тем об установке газового отопления в квартирах, то отзывы будут отсутствовать по одной простой причине…

Самодельный котел для водяного отопления в частном доме

Самодельный котел для водяного отопления является великолепным «заменителем» дорогостоящему оборудованию. Его рабочая схема, так же как и внешний вид, зависят от таких факторов, как: доступные…

Принцип работы газового котла отопления для частного дома

Существует много нагревательных приборов, которые обладают высокой мощностью и могут использоваться для интеграции в систему отопления. Для организации отопительной системы частного дома, как правило, применяются…

О достоинствах

Электродный котёл РОМСТАР 2 смарт (комплект)

Главным достоинством ионных котлов является высокий КПД (до 98%), что объясняется относительной простотой работы прибора.
Небольшие размеры позволяют использовать их даже в малогабаритных домах.
У электродных котлов отсутствует «сухой ход». Жидкость является полноправным «участником» рабочего процесса, поэтому ее отсутствие не вызовет перегрев системы – только цепь разомкнется.
Перепады напряжения в этом случае не страшны – если оно снизится, то прибор не отключится, он просто заработает с меньшей мощностью.
Экономичность – еще одно достоинство электродных котлов.
Наконец, они быстро достигают заданной температуры и так же быстро остывают, что позволяет эффективнее использовать автоматическое управление.

Конструкция твердотопливного и пиролизного котла

Традиционный котел отопления для твердого топлива работает как обычная печка. Его собирают из двух стальных или чугунных емкостей вставленных одна в другую. Во внутренней (топка) сгорают дрова, в наружной (бак) нагревается вода. Конструкция состоит из следующих частей:

топки с дверкой;
колосников;
зольника с дверкой;
сборника сажи;
дымохода;
шиберной задвижки;
патрубков для подключения подающего и обратного трубопроводов системы отопления;
ножек;
крышки для закрывания нагревательного бака.

Наружный воздух поступает в топку через зольник и колосники. Интенсивность горения регулируют величиной открытия дверцы. Тяга может быть естественной или принудительной. У правильно рассчитанного и сделанного котла отопления эффективность доходит до 79%.

Достоинства классических твердотопливных котлов:

низкая стоимость топлива;
для работы не требуется электроэнергия;
универсальность по топливу;
возможность сжигания отходов деревообработки.

Но при выборе этого вида котлов следует учитывать и недостатки:

одной загрузки топлива хватает максимум на 6 часов;
требуется место для складирования запаса топлива;
загрузка выполняется вручную;
сложность ухода, так как придется регулярно удалять продукты горения;
горение твердого топлива инерционно, поэтому возникают сложности с регулированием.

Схема твердотопливного котла

Пиролизные котлы для отопления по принципу действия отличаются от классического варианта тем, что сгорает не только топливо, но и выделяемые из него газы. Конструкция состоит из следующих частей:

камеры дожигания со встроенной форсункой;
газифицирующей камеры;
системы подачи воздуха;
дымоходной системы с дроссельной заслонкой;
теплообменника;
системы циркуляции воды;
датчика температуры и манометра;
предохранительного клапана.

Для растопки котла газифицирующая камера наполняется дровами через верхнюю дверцу. После поджога растопки при открытом дросселе на дымоходе запускают вентилятор. Когда дрова разгорятся дверцу, и дроссель закрывают. Из-за снижения количества подаваемого воздуха древесина начинает тлеть при температуре достаточной для запуска пиролизной реакции. Выделяемые газы после прохода через форсунку смешиваются с вторичным воздухом в камере сжигания, воспламеняются, нагреваясь до температуры 1100?C, и направляются в теплообменник.

На котле без дымососа, перед добавлением дров открывают дроссель на дымоходе, ждут некоторое время, необходимое для удаления пиролизного газа. После закладки топлива, закрытия дверцы и дроссельной заслонки котел продолжает работать в штатном режиме.

По сравнению с обычными котлами отопления у пиролизных есть немало преимуществ:

за счет полного сжигания нет необходимости в частой очистке зольника и газоходов;
легкость управления интенсивностью горения;
длительность работы без добавления топлива от 5 часов до нескольких суток;
возможность сжигания не колотых дров;
использование в качестве топлива обрезков от плит ДВП, ДСП, МДФ и фанеры;
у пиролизных котлов отопления содержание вредных соединений в дыму в 3 раза меньше.

Однако недостатки тоже есть:

Поскольку вентилятор или дымосос работают от электроэнергии, может потребоваться устройство бесперебойного питания.
При использовании топлива с влажностью выше 20% снижается эффективность.
При низких нагрузках возможны сбои, которые вызывают увеличение отложений дегтя в газоходах. Для нормализации работы котла устанавливают теплоаккумуляторы, в которые отводятся излишки тепла.
Для предотвращения появления конденсата на стенках теплообменника, который ускоряет процесс коррозии, температура воды в обратной линии отопления должна быть не меньше 60?C.
Ручная загрузка топлива.
Из-за большой материалоемкости расходы в 2 раза больше чем на обычные котлы.

Сборка отопительного агрегата

В первую очередь к блину 412 мм приваривается дымоход. Затем внутри корпуса на высоте 30-35 см от топочного отверстия необходимо приварить временные упоры. Это может быть проволока или арматура. На них сверху опускается блин с дымоходом.

Основные стыки

А вот теперь самый важный момент – надо сварить между собой блин и корпус котла. Проварить шов надо обязательно с двух сторон и сделать это необходимо качественно. Этот стык есть сопряжение топки и водяного бака.

Далее на торчащий из котла дымоход надевается блин 425 мм. Здесь необходимо хорошо проварить два стыка: между внешними краями блина и корпусом котла, между дымоходом и металлическим кругом.

Топочный отсек

Следующий этап касается топочной камеры. С обратной стороны от дымохода внутрь корпуса вставляется готовая решетка из арматуры.

Затем из уголка 25 мм вырезаются болгаркой несколько кусков, которые привариваются внутрь котла между топочным отверстием и поддувалом. Это будут упоры, на которые ляжет решетка.

Нижняя часть корпуса

И последнее. Необходимо приварить блин 425 мм к нижнему краю корпуса, приварить к нему четыре ножки из трубы 25 мм высотою по 5 см. Далее привариваются петли, на которые навешивается дверца топки.

Конструкция для задвижки поддувала

Конструкция может быть разной: в виде обычной дверцы, в виде шибера (это заслонка, которая перемещается в плоскости отверстия), в виде поворотной заслонки с отверстиями в корпусе. Продаются готовые изделия, которые просто привариваются по месту.

Можно сварить цельную конструкцию своими руками и прикрепить ее к котлу. Из всех предложенных вариантов самый простой – это или дверца, или шибер.

Виды котлов для отопления частного дома

На этапе проектирования отопительной системы домовладелец может столкнуться с кажущимся разнообразием котлов. Выбор нужного агрегата упростит доступность энергоресурсов. Производители выпускают 4 типа отопителей: электрические, газовые, твёрдо- и жидкотопливные котлы. Последнюю модификации редко применяют ввиду высокой цены на топливо (преимущественно дизельное).

Наиболее распространены котлоагрегаты, использующие природный газ. Они работают в ручном или автоматическом режиме и не нуждаются в постоянном контроле. Даже бюджетные модели способны самостоятельно поддерживать температуру на заданном уровне. Существенное ограничение в использовании газового котла — доступность топлива. Если к дому не подведен газопровод, владельцу придётся искать другой источник тепла.

Электрокотлы могут стать альтернативой газовым. Однако стоимость электроэнергии, по сравнению с голубым топливом, выше. Отопители также работают автоматически, они безшумны и занимают немного места, что исключает необходимость в обустройстве отдельного помещения для монтажа оборудования. Кроме того, они не нуждаются в возведении дымохода.

В случае отсутствия доступа к газовой трубе и нежелании оплачивать счета за электричество домовладельцы устанавливают котлы, работающие на твердом топливе. В них можно сжигать дрова, уголь, пеллеты. Однако такие отопители нуждаются в постоянном присмотре: по мере выгорания топлива его необходимо периодически подбрасывать, а также удалять золу. Кроме того, твердотопливные котлы устанавливают в отдельном помещении, чтобы сажа не оседала в жилых комнатах.

Особенности эксплуатации

Согласно информации, которую подает СНиП, установка такого оборудования возможна только в сухих нежилых помещениях. Это обусловлено тем, что высокий уровень влажности может стать причиной размножения инородных веществ и образований в воздухе, и пары газа – не исключение. И именно поэтому такие строгие требования выдвигаются к процессу обустройства.

Для улучшения производительности теплообменника специалисты в области строительства советуют защитить его от воздействия пыли и соринок мусора. С этой задачей может помочь справиться фильтр тщательной очистки. До начала обогревательного периода необходимо провести проверку работоспособности системы. Чтобы предотвратить сбои, такая проверка должна проводиться как можно чаще

Кроме того, по мере загрязнения важно осуществлять профилактическую чистку дымохода и фильтров горелки.

Условия безопасной эксплуатации котла

Котел должен быть не только эффективным, но и безопасным. Залог надежного и эффективного функционирования парового отопительного котла – поддержание заданного уровня подогрева металлических элементов.

Ввиду этого теплоноситель должен все время циркулировать внутри нагреваемых трубок с одновременным охлаждением поверхностей подогрева

Важно, чтобы теплоноситель стабильно отводил тепло от материала труб, нагревающихся под воздействием топочных газов. Если отведение тепла будет недостаточным, металл попросту перегреется, станет менее прочным, а КПД и безопасность оборудования снизятся. В худшем случае трубы попросту разорвет

В худшем случае трубы попросту разорвет.

Регулярно проверяйте работу котла. Все неполадки исправляйте сразу же после их обнаружения. Даже малейший дефект может быстро привести к существенному уменьшению КПД агрегата и ухудшению показателей безопасности системы. Вода выйдет из барабана, пар проникнет в опускные трубки, барабан и трубки нагреются слишком сильно, и возникнет авария.

Также вы как владелец должны позаботиться, чтобы все элементы конструкции и используемое оборудование были исключительно высокого качества.

Заземление газовых котлов

Как сделать заземление:

Нужно взять за основу контур в форме равнобедренного треугольника из 3х металлических стержней длиной 3 метра.
Необходимо соединить проводники.
При помощи омметра замерить сопротивление внутри контура (должно быть значение, близкое к 4 Ом). Если значение выше — к контуру можно добавить ещё один элемент.
Продолжать нужно до тех порт, пока значение не будет максимально близко к 4 Ом.

Для заземления используют стержни и трубки, которые соединяются металлическими полосками. Их устанавливают в грунт вертикально, чтобы система работала даже зимой. Рекомендуется покрыть металлические элементы антикоррозионным раствором.

Порядок действий для монтажа печного отопления

Размер печи и ее расположение, как правило, отражаются еще на этапе проектирования дома, по которому рассчитывается расположение перегородок между комнатами, а также мебели в доме. Для обустройства полноценной печи больших размеров потребуется подготовка бетонного основания, которое способно выдержать весь его вес. Укладывая напольное основание, нужно предусмотреть отступ, то есть зазор между напольным материалом и основанием печи, позволяющий дополнительно снижать вероятность возгорания.

На основании настилают гидроизоляционный слой, кирпичи замачивают в воде. После их начинают выкладывать согласно порядовке на фундамент. Порядовкой называется порядная схема расположения кирпичей. Если размеры печи точно известны, то можно легко найти порядовку в интернете, предварительно распланировав стадии строительства.

В конструкцию закладывают змеевик-регистр, к которому в дальнейшем присоединяют трубы для вывода и ввода теплоносителя. Собирают печь на швы, размером максимум 4 миллиметра, к тому же, необходимо проследить, чтобы внутри дымоудаляющих каналов и топливника не было острых углов. Требуются скругленные углы, не уменьшающие спокойное дымоудаление, благодаря чему в топливнике будет собираться меньше сажи.

При строительстве печи есть несколько важных правил:

Требуется зазор между печкой и стенами, к тому же, необходимо постелить перед топкой металлический лист. Пол и стены предохранят от возгорания простые стены.
Необходимо каждые 4 ряда кладки армировать, чтобы предать ей максимальную прочность. Армирование проводят, используя металлические штыри.
У глиняного раствора должна быть средняя пластичность. Если раствор изготавливается своими руками, то нужно скатать шарик небольшого размера и бросить его на пол. Раствор нормальной консистенции не будет давать большие трещины и рассыпаться.
Дымоход должен иметь высоту как минимум 5 метров. Его завершает оголовник – элемент, защищающий трубу от попадания мусора и дождя внутрь, а также позволяющий усиливать тягу и являющийся дополнительным элементом декора здания.

Основные правила установки отопительного оборудования

Одним из важнейших нюансов установки газового котла является необходимость обустройства качественного и, что самое важное, отдельного дымохода. Отводить продукты сгорания силами вентиляции нельзя.
В процессе работы газового котла образуется множество вредных для человеческого здоровья веществ

Если вы будете выводить эти вещества через вентиляцию, они могут просочиться в жилые помещения и серьезно навредить здоровью.

По возможности дымоходная труба не должна иметь углов поворота. Максимально допустимое количество изгибов – 3 штуки. Важно, чтобы горизонтальная часть дымовой трубы, находящаяся в пределах котельной, составляла не более 300 см.

Дымоход должен достаточно высоко возвышаться над поверхностью крыши. Для изготовления дымохода подходят только химически стойкие материалы. Рекомендованная высота трубы от уровня кровли – не менее 500 см.

Монтаж напольной газовой модели

Самостоятельная установка газового отопительного котла в систему должна производиться по стандартам СНиП.

Смысл отдельной котельной

Для напольного котла, работающего на газе, требуется отдельное помещение с параметрами, не менее стандартных. В двери делают сквозное отверстие, чтобы воздушные потоки проникали в котельную, либо устанавливают окно с форточкой.

Дымоход должен быть герметичным, для большей вероятности защиты можно установить две трубы, разместив одну внутри другой.

Исключается риск отравления угарным газом, выделяемым в процессе горения, в случае затухания горелки. Существенно снижается риск возникновения пожара.

Готовим помещение

Напольное газовое устройство отопления размещают, чтобы был свободный доступ на случай ремонта, для постоянного технического обслуживания.

В котельной проводят водопровод, систему водоотведения.

Напольные модели отопительного оборудования весят много, необходимо прочное основание с огнестойким покрытием перед установкой. Подойдет бетонная стяжка, керамическая плитка, камень, брусчатка.

Формирование фундамента под котел

Электропроводку к котлу прокладывают только закрытого типа, с монтажом выделенного распределительного щитка.

Стены покрывают только негорючими материалами, типа штукатурки, плитки.

Запрещается хранить на территории котельной легковоспламеняющиеся предметы, размещать вблизи выход дымоходной трубы и вентиляцию с забором воздуха.

Соединение с газоотводом, коммуникациями

Для вывода продуктов горения рекомендуется установка конструкций коаксиального типа с утеплением негорючим материалом между трубами.

Дымоотвод закрепляется на стене кронштейнами, составляющие секции скрепляются замком.

В местах соприкосновения труб с перекрытием потолка или крыши, дымоход укрывают негорючей прослойкой, в точке соприкосновения с кровлей используется гидроизоляция. Дополнительно место стыка с кровлей покрывается мастикой.

Врезка дымохода

Наверху дымоотводной трубы должен быть колпак, предотвращающий попадание внутрь мусора, осадков.

Когда конструкция для отведения дыма готова, приступают к установке агрегата.

На подводящих трубах отопления формируют резьбу, патрубки подсоединяют гайками, фум-лентой, которую наматывают на резьбу перед закручиванием. Используют сантехнический лен с покрытием жидким герметиком.

Пример подключенного котла

Подключение к линии подачи газа должен осуществлять только специалист из газовой службы. Стыковку с магистралью оставляют на самый конец: мастер выполняет подключение, проводит тестовый запуск.

Пробный запуск газового прибора

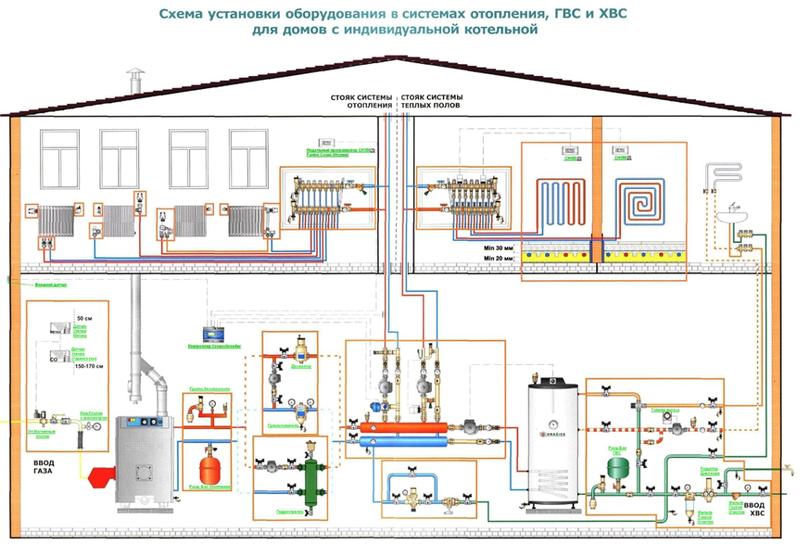

Пример подключения газового теплогенератора напольного типа:

Как сделать электрический котёл?

Главным элементом электрического отопительного агрегата является термоэлектрический нагреватель (ТЭН) – он необходим для преобразования электроэнергии в тепло. Корпус электрокотла может быть выполнен из любого материала, а узлы, необходимые для его работы – регуляторы, датчики и пр. – можно купить в любом специализированном магазине.

Устройство электрического котла отопления

Конструктивно электрический котёл состоит из:

ТЭНа;
расширительного бачка;
циркуляционного насоса;
предохранительного клапана;
фильтрационного узла.

Принцип работы электрического котла отопления

Теплоноситель в системе может циркулировать как естественным образом, для чего необходимо предусмотреть перепад высоты между радиаторами и баком котла, так и принудительным с помощью насоса. Наиболее простой вариант электрокотла – установка ТЭНа непосредственно в систему отопления. Если такая конструкция не подходит, можно сконструировать электрический котёл со съёмным патрубком – это даст возможность оперативно добраться до ТЭНа при необходимости ремонта или замены.

Оптимальным решением для обогрева, скажем, небольшого коттеджа является отдельно расположенный электрический котёл небольших размеров. Труба такого котла будет иметь диаметр около 220 мм, а длина корпуса – не более полуметра, что позволяет установить его практически в любом месте, разумеется, с учётом правил безопасности.

Корпус электрокотла должен быть герметичным. Он снабжается отверстием для поступления нагретого теплоносителя в отопительную систему, а также патрубком для обратной подачи остывшей воды.

Готовимся к созданию котла: полезные мелочи

Создание газового котла — процесс небыстрый и очень ответственный. Если вы не владеете хотя бы начальными навыками работы со сварочным оборудованием, то приступать к процессу нецелесообразно. Части агрегата соединяют между собой путём сварки. Если сварочного аппарата у вас нет или взаимодействовать с ним вы не умеете, то газовый котёл лучше купить в специализированном магазине. Но если вы поставили перед собой цель создать собственный газовый отопитель, то вам нужно знать:

без разрешения газовой службы подключать самодельный котёл к магистрали, подающей природный газ в ваше жилище, запрещено;
чтобы получить разрешение, придётся вызвать специалистов-аналитиков на дом или отвезти котёл в службу лично;
если установить котёл без разрешения, то это может привести к утечке газа, возгоранию или взрыву;
при выполнении сварочных работ не забывайте о собственной безопасности: на руки наденьте защитные перчатки, на глаза — специальную маску, на тело — рабочую одежду;
элементы для котла покупайте в специализированном магазине, а не с рук. Все агрегаты должны иметь сертификаты и паспорта;
делайте всё строго по чертежам;
до начала работы подготовьте необходимое оборудование, материалы, инструменты.

Решение 5. Интерьер кухни: как спрятать коммуникации

Решить вопрос с маскировкой корпуса — это полдела. Коммуникации, отходящие от прибора, портят интерьер кухни не меньше, чем сам котёл. Газовые трубы, шланги для воды, громоздкий дымоход являются неотъемлемой частью агрегата и остаются на виду.

Задекорировать коммуникации можно коробом. Для этого приобретается нужного размера пластиковый или делается самостоятельно из гипсокартона. Второй способ имеет более основательную конструкцию, которую в дальнейшем можно поклеить декоративной плёнкой или обложить кафелем.

Короб из ДСП для труб и шлангов

Газовая труба обычно скрыта мебелью и видна лишь небольшая часть между полкой и рабочим столом. Это место покрывается хромированной краской или декорируется любым, выше описанным, способом.

Угловые элементы коммуникаций удачно маскируются разными способами:

искусственными цветами;
муляжами фруктов;
навесными панелями;
закрашиваются в тон интерьера.

Котлы отопления на дровах

Дровяной котел в самом простом и доступном варианте можно выполнить по принципу двух цилиндров, один из которых помещен внутрь второго. Цилиндр малого диаметра при этом будет предназначен для топки, а в большем цилиндре находится теплоноситель. Реализовать его можно так же просто, как выглядит описанная схема.

В пространство между трубами заливается вода или антифриз, к этому резервуару подключаются два патрубка, а внутренний объем будет предназначен для топки дровами. Такая схема работает как на дровах, так и на опилках или щепках, но особенно результативного КПД ждать от такого котла не стоит.

Эксплуатация самодельных отопительных систем

Все вышесказанное необходимо дополнить довольно важным уточнением. Как мы выяснили, на электрокотлы для отопления дома, не сильно влияют скачки сетевого напряжения. Но нагрузки на домашнюю сеть довольно высоки. Поэтому для работы устройства необходимо заранее побеспокоиться о качественной электропроводке.

К тому же российские реалии таковы, что случаи отключения электричества — частое и непредсказуемое явление. Отсюда вывод — должны быть установлены ИБП (бесперебойники). Некоторое время он сможет поддерживать электропитание отопителя. Для сельских районов актуален бензогенератор. Так автономность возрастет, и система отопления проработает до подачи централизованного электроснабжения.

Опытные специалисты отмечают, что при монтаже электрокотла есть ряд технических требований:

перед тем как установить аппарат вся система отопления нуждается в тщательной подготовке. В частности необходима промывка и очистка всего отопительного контура;
отопительная система требует монтажа комплекса из предохранительных клапанов с воздухоотводчиком;
все соединения котла с отопительной системой желательно выполнить только из металла;
температурный режим при монтажных работах не должен выходить за рамки от +100 до +40 °С;
для двухэтажных строений необходимо учитывать то обстоятельство, что только один отопительный котел не справится с обогревом всего здания. Оптимальный вариант — устанавливаем по одному отопителю, со своей группой радиаторов, на каждый этаж.

Руководство и рекомендации по монтажу напольного агрегата

Напольное газовое отопительное оборудование характеризуется более высокой мощностью по сравнению с настенными аналогами. Подобные котлы подходят исключительно для использования в отдельных домах. Для установки нужно выделить котельное помещение.

Схема обвязки напольного газового котла

Монтаж напольного котла выполняется в несколько этапов

Первый этап. Подключите оборудование к дымоходу, предварительно убедившись в наличии тяги.

Второй этап. Подключите котел к системе отопления. Перед входом трубы обратки устанавливается предохранительный фильтр.

Третий этап. Подключите котел к системе водопровода. Врезка в водопровод должна быть выполнена на минимально возможном расстоянии от входа трубы в дом либо же от места разветвления труб. Соблюдение данного правила позволит получать хорошее давление в системе и, следовательно, бесперебойную подачу воды.

Четвертый этап. Пригласите специалиста для подключения котла к газопроводу и выполнения всех сопутствующих мероприятий.

Установка газового котла

Таким образом, в самостоятельной установке газового котла нет ничего сверхсложного. Соблюдайте инструкцию, помните о требованиях безопасности и все получится.

Удачной работы!

Котловая отопительная система

Самодельный газовый котел отопления – это устройство, используемое для отопления определенного помещения или же жилой территории. Газовые котлы по своей структурной части подразделяются на несколько видов:

Газовый конвекционный агрегат, в котором используется исключительно топливная энергия сгорания. Схема рассматриваемого устройства очень проста. Что касается стоимостной расценки, то она доступна каждому потребителю;
Газовый кондиционный агрегат способен увеличивать тепловой процент отдачи в соотношении с используемым топливом. Он устанавливается аналогично просто конвекционному оснащению;
Газовый конденсационный агрегат применяется при использовании паров. В основном данное оборудование устанавливается в жилых домах. Система установки сложна. Именно поэтому работу должен выполнять специалист. Стоимостная расценка на этот вид газового котла выше, нежели вышеописанные варианты. И это неспроста, так как тепловой уровень отдачи способен значимо экономить финансовые средства на топливо.

Поэтапная технология изготовления твердотопливного котла своими руками

Изготовить высокотехнологичное оборудования в домашних условиях не получится, но и простой котел на дровах, угле вполне подойдет для отопления дома любой площади. Главное – правильно создать схему, рассчитать параметры мощности с учетом протяженности сети, наличия ответвлений трубопровода и других нюансов.

Инструменты и материалы для работы

Набор инструментов:

сварочный агрегат;
болгарка с дисками для отрезания и шлифовки металла;
дрель со сверлами по металлу;
газовые ключи: №1, 2;
молоток;
рожковые или откидные ключи, отвертки;
пассатижи;
угольник.

Материалы:

лист стали толщиной от 5 мм для котла, толщиной от 7 мм для колосниковой решетки;
стальные уголки 50х50 для каркаса котла;
листовая сталь нержавеющая для накопительной емкости;
трубы из стали для теплообменника в виде змеевика диаметром в 32–50 мм.

В соответствии с чертежом могут понадобиться дополнительные материалы. Пригодятся средства индивидуальной защиты – перчатки, маска, очки.

Изготовление корпуса и теплообменника твердотопливного котла

Чаще всего корпус работает как топочная камера, потому является основой конструкции. Чтобы стенки не деформировались под воздействием тепла, ограждающую конструкцию делают двухслойной, в пространство между листами засыпается сухой чистый песок – он снижает нагрев, служит фиксатором стабильности формы.

Наружная и внутренняя оболочки корпуса каркасные. Чтобы увеличить жесткость, для упрочнения конструкции стенки камеры сгорания обшиваются стальным уголком или ребрами жесткости из металлического профиля.

Передняя стенка прорезается под отверстия для подзольника и дверцу бункера. Удобнее всего сначала наметить зону резки мелом, потом просверлить несколько отверстий по углам чертежа, затем резать.

После выполнения заготовок для корпуса, приступают к формированию теплообменника. Потребуются детали из водопроводной трубы нужного сечения, их стыковать сваркой в герметичный контур максимально возможной протяженности – это увеличит площадь соприкосновения с нагревателем, повысит эффективность прибора.

Этап сборки

Все заготовки и элементы надо собрать. Продумывая, как сделать котел, лучше производить сборку на месте монтажа, особенно при массивности готовой конструкции. В точке установки сначала укладывается бетонный фундамент, крепление агрегата анкерами, поэтому постамент оснащается закладными, фиксация сваркой.

Собирается дровяной котел своими руками с корпуса, затем оборудуется деталями и обшивкой. Перед сваркой с деталей снимается фаска, после швы зачищаются от шлака и шлифуются. Швы осмотреть, проверить их герметичность. При выявлении пропусков, проварить заново.

Следующий этап – установка колосниковой решетки и теплообменника. К контуру отопления змеевик присоединяется сваркой, с учетом угла наклона, чтобы теплоноситель транспортировался естественным путем.

После сборки вся конструкция окрашивается жаростойкой краской. Сначала поверхность корпуса шлифуется, затем грунтуется, только после этого окрашивается. Красить в 2 слоя, предварительно просушив один слой, затем нанося второй.

Если остались вопросы, то поможет видео – как сделать водяной котел своими руками:

Простейший котел из трубы своими руками по силам сделать начинающему мастеру. Подойдет баллон из-под сжиженного газа – стальная конструкция отличается толщиной и прочностью, что как раз требуется для изготовления твердотопливного нагревателя.

Требования к дымоходу

Современные отопительные газовые котлы имеют высокий КПД и, как следствие, невысокую температуру отходящих газов (их называют низкотемпературными). Такие котлы для максимально эффективной и экономичной работы периодически отключаются, в это время происходит охлаждение стенок дымохода сверху вниз.

Температура точки росы продуктов сгорания составляет примерно 44-61 °С. Когда газы охлаждаются до этой температуры, на стенах дымохода образуется конденсат. Если труба имеет шероховатую и пористую структуру (как кирпич), конденсат впитывается в стенки дымохода и постепенно разрушает его. Кроме того, дымоход должен создавать для низкотемпературных атмосферных котлов необходимую тягу, обеспечивающую надежный и безопасный процесс горения.

Как правило, дымоход монтируют в стену дома или по наружной стенке. В кирпичный канал обязательно вставляют трубы (желательно покрытые изоляцией) из оцинкованной или нержавеющей стали. Для газохода, расположенного вне кирпичного канала, надо использовать хорошо изолированные трубы— так называемые дымоходы-сэндвичи. Предпочтение все же отдают трубам из нержавеющей стали, которые отвечают всем требованиям, предъявляемым к дымоходам для газовых котлов, и значительно увеличивают срок их службы. К основным требованиям относятся:

обеспечение хорошей и надежной тяги;
огнеупорность;
кислотостойкость;
герметичность;
быстрый прогрев стенок дымохода;
хорошая теплоизоляция конструкции;
быстрота и удобство монтажа;
гладкая поверхность канала.

Самодельный газовый котел отопления: процесс изготовления, необходимый материал
