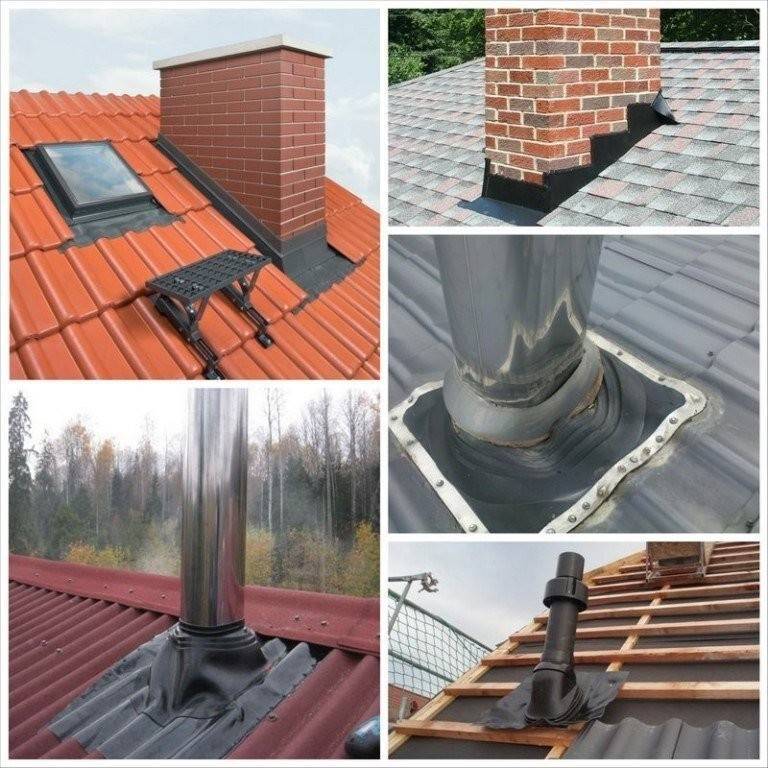

Гидроизоляция печной трубы - круглых и квадратных дымоходов

Общие правила проектировки котельной в частном доме

Правила, по которым устанавливаются дымовые трубы в частных постройках, зависят от типа строения.

Выбор места для расположения котельной зависит от типа топлива. Для твердотопливного котла следует отвести отдельное нежилое помещение. Оно должно быть снабжено приточно-вытяжной вентиляцией.Для твердотопливного котла предъявляются менее строгие правила, чем для газового, так как твёрдое топливо менее взрывоопасно.

Размещение газового котла в частном доме может быть следующим:

отдельное помещение в частном доме — цокольный этаж, подвал или чердак.пристройка или отдельностоящее строение.

Надёжная работа отопительной системы зависит от устройства трубы дымохода для газового котла. Правила, касающиеся трубы для дымоходов в частном доме:

Сечение дымохода выбирается в соответствии с техническими требованиями газового котла. Диаметр труб дымохода для газового котла обычно указывается в техническом паспорте котельной установки.Желательно выбирать цилиндрические трубы для дымохода для газовых котлов: они просты в обслуживании и чистке.Конструкция трубы для дымохода не должна иметь более 3 изгибов или поворотов.

Параметры высоты и диаметра дымовой трубы для твердотопливного или газового котла определяются в соответствии с теплоотдачей системы. Диаметр труб для дымоходов от газового котла пропорционален массе топлива, расходуемого за час. Те же самые расчеты актуальны и для твердотопливного котла.

Наиболее практичной считается цилиндрическая форма трубы для дымохода

Правила СНиП определяют, что минимальная высота дымохода не может быть менее 5 м. При приведенных выше данных и коэффициенте потребления топлива с расчётом 10 кг топлива в час, диаметр трубы для дымоходов будет составлять не менее чем 165 мм. Зависимость высот, мощности и диаметра труб для газового котла можно вычислить по следующей таблице.

Таблица 1

МощностьДиаметр трубыВысота18 кВт130 мм7 м28 кВт150 мм8 м45 кВт150 мм9 м65 кВт200 мм10 м90 кВт250 мм11-13 м

https://youtube.com/watch?v=AyKcbgsGbxw

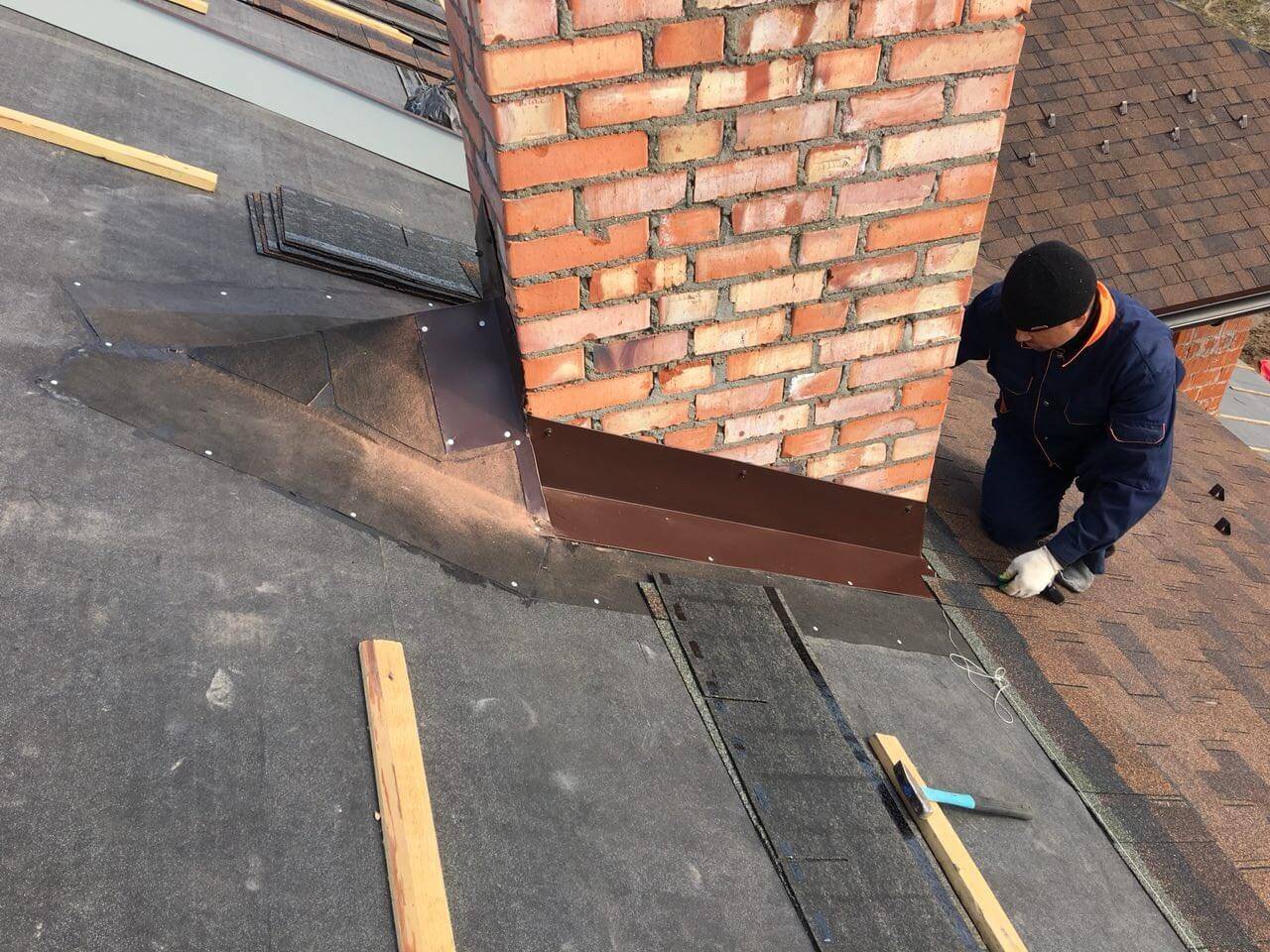

Заделка с помощью стального фартука

Чтобы своими руками заделать зазор между трубой дымохода и кровельным материалом на крышах из металлочерепицы и профнастила используют специальные фартуки. Они изготавливаются из оцинкованной стали в цвет кровли в виде доборных элементов. С помощью них можно надежно и эстетично изолировать щель, для этого действуют в следующем порядке:

По периметру трубы прокладывают полосы гидроизоляции шириной 30 см, заводя края вверх, фиксируя на стенке с помощью герметика или клейкой ленты.
Для закрытия промежутка в месте вывода дымохода используют металлические пристенные профили. Нижнюю крепежную полочку заправляют под кровельный материал и фиксируют на стропила силиконовым герметиком с влагостойким составом. Верхнюю полку крепят к стенке трубы.
Устанавливают декоративный фактур из оцинкованной стали с полимерным покрытием. Он представляет собой комплект доборных элементов, которые соединяются внахлест друг с другом и крепятся с помощью с помощью саморезов к трубе и кровельному материалу.

С чего начинается гидроизоляция

Отопительные приборы будут работать в безопасном режиме только при условии, что гидроизоляция проведена правильно и с учетом всех имеющихся правил и рекомендаций. Гидроизоляция проводится с учетом:

Между системой стропил и крышей должно сохраняться определенное расстояние, которое зависит от используемых материалов. Горючие – 150-300 мм, негорючие – 100-250 мм.
Последовательность слоев в кровельном пироге нельзя нарушать. Нужно перекрыть влаге возможность проникнуть внутрь составленного пирога, так как любая жидкость станет причиной скорейшего разрушения слоев. Изоляция должна быть отделена от трубы при помощи зазора. В противном случае есть вероятность возникновения пожара, так как большинство материалов для изоляции горючие.
Короб – это требуемое приспособление для отделения крыши от трубы. Расстояние должно составлять около 150 мм. Внутри созданный короб заполняется любым теплоизоляционным материалом, который облагает негорючими свойствами.

Пленки, выполняющие задачи изоляции, должны быть разрезаны «конвертом», после чего подтягиваются к поперечной балке так, чтобы ее можно было прикрепить при помощи гвоздей. Гидроизоляция должна быть зафиксирована обрешеткой, пароизоляция – специальной рамкой. Все стыки короба и слоев изоляции должны быть окантованы специальными лентами.

Герметизация дымохода – это непростой процесс и требует определенных навыков и знаний Источник stroy-krov.ru

Гидроизолирующие материалы

В качестве отсечки принято использовать пленочные материалы, как наиболее простые в установке и эффективные в работе. Существуют полиэтиленовые пленки, мембраны с односторонним пропусканием пара, одно- и многослойные мембраны с комбинированным действием и т.д. Вариантов выбора пленочных материалов много, различие между ними находится в области технических характеристик. Установка и условия нормального функционирования у них аналогичны.

ВАЖНО!

Кроме пленочных материалов применяются составы окрашивающего действия, например, битумные мастики. Нанесение на поверхность производится жесткой кистью, шваброй и т.п. Преимуществом такого материала является возможность создавать слой произвольной толщины. Покрытие получается сплошным, без промежутков и щелей. В этой статьей подробный обзор материалов гидроизоляции.

К минусам относят неудобство нанесения при утеплении кровли изнутри, некоторые марки мастики требуют нагревания до рабочей температуры, что в условиях чердака затруднительно.

Применяются также оклеивающие материалы, которые прилепляют на нанесенный слой связующего, например, битумной мастики. До недавнего времени такой вариант был наиболее распространенным, но для утепления подкровельного пространства такой способ неудобен.

Простота, надежность в работе и огромный ассортимент сделал наиболее применяемыми пленки и мембраны. Эффект от их применения не меняется от времени, пленки эластичны и выдерживают небольшие деформации, чего другие материалы не переносят. Поэтому самым предпочтительным вариант на сегодня — гидроизоляционные пленки.

Как сделать примыкание мягкой кровли и металлочерепицы к трубе для вентиляции

На порядок действий и выбор материалов влияет тип кровли. Если кровельный пирог образует цементно-песчаная или керамическая черепица, то понадобится самоклеящаяся эластичная лента, в составе которой находится сплав из алюминия. Ее приклеивают вдоль стыка, причем она должна быть одновременно на дымовой трубе и на крыше. Таким образом лента герметизирует кровельный пирог, повторяя все очертания керамической или цементно-песчаной черепицы.

Примыкание к металочерепице

После следует зафиксировать полученный результат на дымоходе. В этом помогут дюбеля, способные выдерживать высокую температуру, и профильная планка из металла. Также потребуется герметик. Им заделывают места присоединения дюбелей и стыков планки.

Осуществлением тех же действий обеспечивается примыкание трубы к мягкой кровле. Вместо эластичной ленты для мягкого кровельного пирога используют черепицу, заранее помещенную в дымовую трубу. Именно ее фиксация, проведенная изнутри, позволяет загерметизировать стык между трубой и мягкой кровлей.

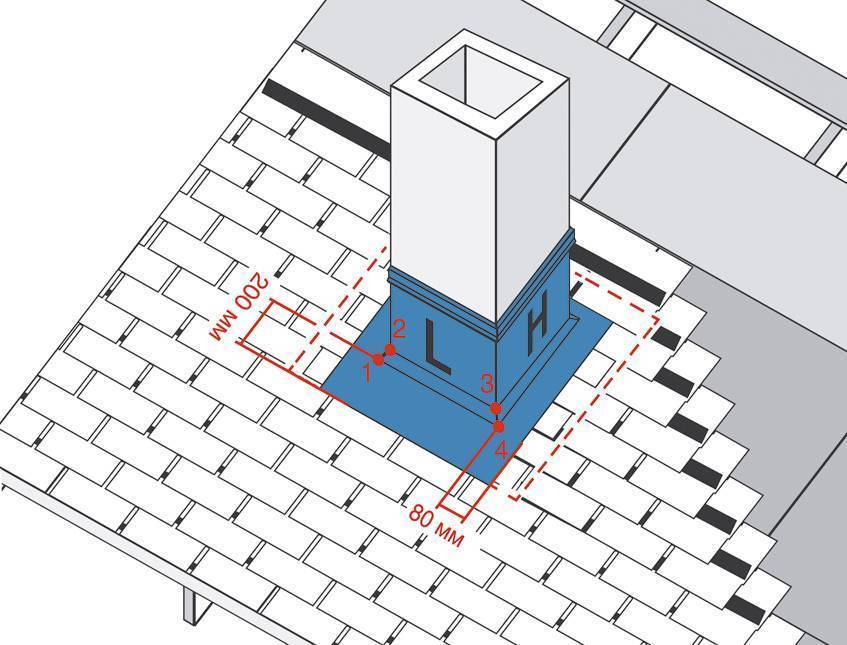

Примыкание к мягкой кровли

Как сделать примыкание для крыши, покрытой металлочерепицей, своими руками? Для этого используют фартук герметизирующего типа, который обладает верхней и нижней планками.

Примыкание осуществляется следующим образом:

Прикладывают нижнюю планку фартука к дымоходу и ставят отметку. Получается верхняя кромка.
Ориентируясь на нее делают штробу (глубина 1,5 см не менее).
Очищают штробу от загрязнений и пыли, напоследок промывают ее водой.
Устанавливают планки (нахлест не более 20 см).
Верхняя часть планок помещают в приготовленную штробу.
Обрабатывают рабочую поверхность силиконовым герметиком.
Размещают лист из металла для стока воды под фартуком.
Изготавливают бортик.
Укладывают металлочерепицу вокруг дымохода.
Устанавливают верхние планки к той стороне дымовой трубы, которую не штробили.
Вновь используют герметик.

Порядок действий изображен на видео.

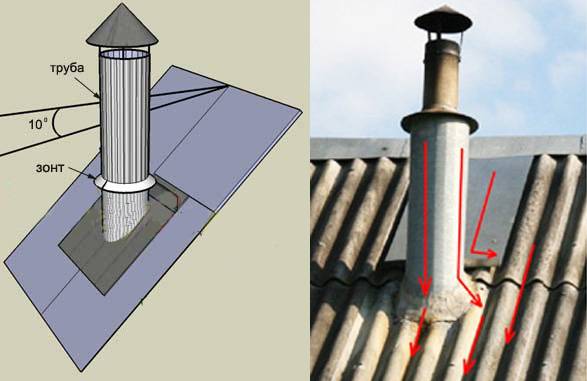

Заделка круглой трубы с помощью проходки или насадки

Для устранения щелей и герметизации стыков при выводе трубы круглой формы удобнее применять готовые изделия. Проходки из нержавеющей оцинкованной стали или из эластичного материала, устойчивого к высоким температурам.

Эластичная проходка имеет вид колпака и фиксирующего металлического обруча. Он может принимать рельефную форму, совпадающую с волной шифера, поэтому не требует подгонки под угол расположения. Эластичный фартук можно отрегулировать под любую крутизну наклона поверхности. Он плотно огибает трубу, а у основания прижимается обручем – хомутом с термостойкой прокладкой.

Перед установкой эластичной проходки на ее внутреннюю поверхность в местах контакта с шифером наносят герметик. Это исключает попадание воды внутрь.

Закрепление эластичного фартука к поверхности крыши проводят саморезами, имеющими резиновые прокладки. В продаже есть также проходки с гибким металлическим кольцом, с внутренней стороны которого клеящая пленка.

Металлическая проходка включает две части: одна примыкает к поверхности кровли, другая представляет обрамляющий трубу фартук.

При установке такой проходки фартук должен находиться на 150 мм выше шиферной волны. Пространство под фартуком до места стыка заполняется раствором из асбеста с цементом.

Металлическую проходку нужно подбирать под угол уклона поверхности крыши. Но она лучше выглядит и прослужит дольше эластичной.

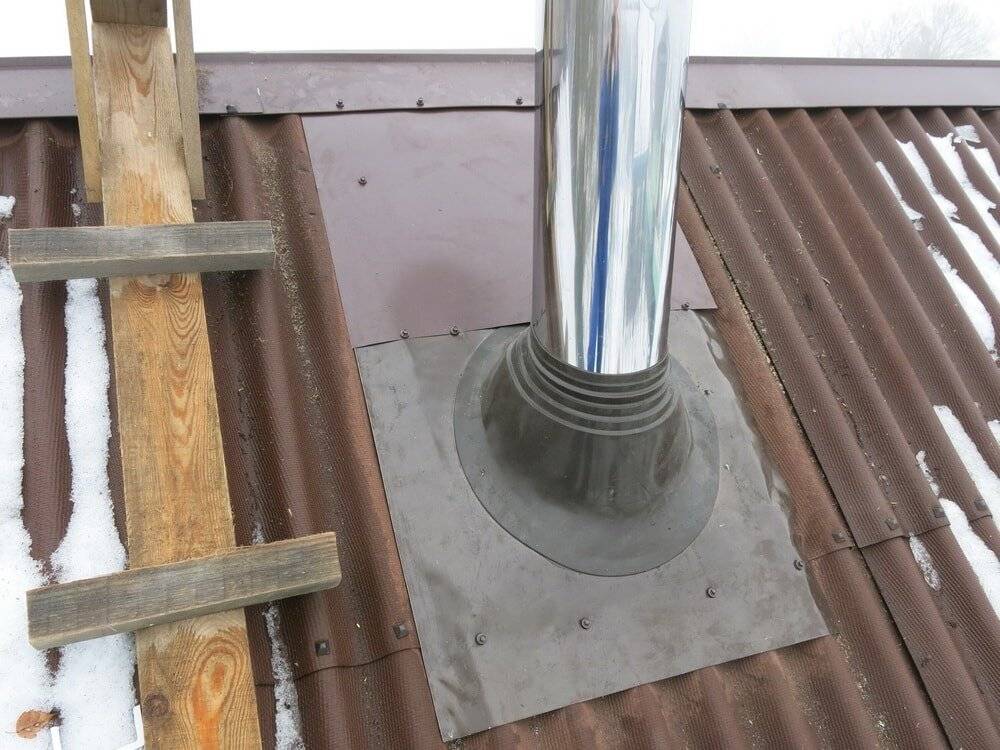

Установка Мастер Флеш на профнастил

Рекомендуется дополнительно использовать прорезиненный утеплитель-насадку Мастер Флеш, который не допустит попадания влаги в дымоход.

Как выглядит устройство?

Проходка отдалённо напоминает пирамиду с закруглёнными краями или вовсе круглую из силиконового материала или синтетических эластомеров.

Резиновая накладка уместна в том случае, когда рабочие температуры не превышают порог в 110. Выше этого порога материал начинает плавиться с последующим возгоранием. Не очень хорошо реагирует на химические соединения, в составе которых присутствуют минеральные масла или жир.
Силиконовые накладки пользуются большей популярностью в виду высоких порогов рабочих температур, т.к. материал способен спокойно переносить даже нагревание до 200 и выше. Однако у Мастер Флеша из силикона есть один недостаток – слабость к солнечным лучам. Поэтому в южных регионах, где большую часть времени тепло и солнечно, владельцы частных домов отказываются от силиконовых в пользу резиновых утеплителей в виду частой замены кровельного проходника.

В среднем, замена проходника производится раз в 10-15 лет, а на его установку не потратится более получаса:

труба продевается в проходку;
Мастер Флеш подгоняется к профилированному кровельному листу;
фиксируется с помощью огнестойкого герметика;
закрепляется дополнительно на саморезы.

После герметизации дымохода осталось довести его до нужной высоты и выполнить внешнюю отделку фартука.

Для чего нужна герметизация дымохода

Монтаж трубы любой конфигурации предполагает противопожарный зазор между кровельным пирогом и дымоходом. Результатом является отверстие по внешнему периметру дымохода, в которую свободно проникает атмосферная влага. Если эту щель не заделать герметично, то вода быстро начнет разрушать элементы кровли, с которыми соприкасается непосредственно.

Возможны следующие негативные последствия разгерметизации крыши из профнастила в районе печной трубы:

Гниение деревянных конструктивных элементов кровли.
Структурное разрушение синтетических материалов теплоизоляции кровельного пирога. В результате теплоизоляция теряет свою эффективность, а процессы разрушения строения идут по нарастающей.
Коррозия профнастила от стыковочного края. В месте, где профнастил был разрезан, его защитные слои становятся уязвимыми для внешнего воздействия. Разрушение защиты спровоцирует процесс ржавления железной основы.

Расположение примыкания

В нормативах СНиП, касающихся обустройства дымоходов, нет четкой регламентации расположения трубы дымоотвода.

Конкретно указываются только параметры для определения высоты дымохода:

дымоход должен возвышаться над коньком минимум на 50 см, если сама труба расположена на удалении от него до 150 см;
если дымоход расположен на расстоянии 150-300 см от конька, то его высота может быть равной уровню конька или выше его;
если дымоход располагается от конька далее чем на 300 см, то трубу на дымоходе размещают в уровень с коньком или не ниже линии, которая проводится от конька под углом 10 градусов относительно горизонта.

Конденсат может выпадать внутри трубы или на внутренней поверхности защитного зонтика. Главная опасность образовавшейся влаги состоит в том, что при отрицательных температурах она образует наледь, которая негативным образом сказывается на тяге. Кроме того, конденсат стекает во стенкам дымохода вниз, тем самым способствуя развитию коррозионных процессов и снижая период эксплуатации дымохода.

Выводить дымоход через крышу лучше как можно ближе к коньку. Для этого существует две причины:

в этом месте намного проще организовать примыкание трубы к кровле;
благодаря малой площади ската над трубой, сводится к минимуму образование снеговых карманов, которые приводят к протечкам.

Герметизация овальной и круглой трубы

Вентиляционные трубы и дымоход на кровле из профлиста могут быть круглой формы и сделаны из оцинкованной стали. Зазор между ними и покрытием кровли заделать значительно легче. Для этих целей применяются эластичные проходки. Они гидроизолируют место примыкания профлиста и трубы. Проходки изготавливают для скатных и плоских крыш.

Герметизация трубы на крыше из профлиста выполняется следующим образом:

Приобрести эластичную проходку необходимого размера. Затем обрезать ее узкую часть таким образом, чтобы она очень плотно облегала трубу.
Снять с дымохода защитный зонтик и дефлекторы. Далее нужно натянуть до самого основания дымохода эластичную проходку.
Основание эластичной проходки крепят к кровле при помощи силиконового герметика, самоклеящейся основы либо кровельных саморезов.
На завершающем этапе на трубу устанавливается декоративный фартук. Он имеет форму колпака и выполнен под цвет кровельного материала. Этот элемент защищает проходку от механических повреждений и воздействия ультрафиолета.

Для грамотного выполнения герметизации круглой трубы необходимо правильно выбрать размер эластичной проходки. Если изделие неплотно прилегает к печной трубе, то для создания герметичности нужно воспользоваться герметиком и стальным хомутом. Следует отметить, что проходка может порваться при установке, если ее диаметр меньше диаметра трубы.

При выводе трубы через перекрытие, потолок и элементы кровли очень важно помнить о пожарной безопасности. Расстояние между трубой и защищенными от возгорания элементами должно составлять 25 сантиметров

Незащищенные элементы должны находиться на расстоянии 35 сантиметров от трубы.

Из этого видео вы узнаете, как сделать гидроизоляцию трубы на крыше:

Изготовление коробов

О том, чем утеплить железную трубу дымохода, было сказано ранее. Теперь можно переходить к следующему этапу. Многим кажется, что изготовление короба для дымохода — слишком сложная задача. В действительности это не так. Достаточно подойти к работе ответственно, со знанием дела.

Необходимые инструменты:

Дрель;
Ножницы по металлу;
Циркуль;
Металлические листы;
Саморезы.

Этапы работы:

Подготовка отверстия. По краям необходимо закрепить брусья, которые будут выступать в качестве опоры для корпуса.
Из металлического листа вырезается две заготовки. Им придается П-образная форма. Затем готовые детали прикручивают к потолку с помощью саморезов.
Опять изготавливается две заготовки, но они уже закрепляются на стоящие листы с небольшим заступом. Получается цельное обрамление в потолке.
Теперь делается днище для короба из металлического листа. В центре заготовки должно находится отверстие для дымохода, тут потребуется циркуль.
В коробе размещаются четыре крепежа в два сантиметра. Они вырезаются и отгибаются перпендикулярно днищу.
К днищу приделываются стенки. Теперь в короб вставляют дымоотвод, он дополнительно закрепляется хомутами. Пустоты заполняются изоляционной прослойкой.

Многие люди боятся самостоятельно изготавливать металлический короб на трубу дымохода. Но, это не содержит больших сложностей.

При изготовлении короба нужен следующий инструментарий:

Ножницы по металлу.
Лист оцинкованный.
Саморезы.
Цыркуль.
Дрель.

Дальнейшая последовательность действий:

Подготавливается отверстие. Его края нужно закрепить брусьями-опорами. Они создадут поддержку для короба.
Из оцинкованного листа вырезается пара деталей. По их краях, на расстоянии пяти сантиметров, делается сгиб на 90 градусов. Эти п-образные детали саморезами крепят на подготовленные отверстия в потолочном покрытии.
Аналогично подготавливают еще две п-образные заготовки, и их крепят внахлест на уже стоящие листы. В итоге выходит цельное обрамление проделанного выхода в потолочном покрытии.
Дальнейшая часть действий – это днище для короба. Из того же оцинкованного листа вырезается элемент, по габаритам отвечающий сделанному проему. В его центре рисуют циркулем окружность для входа дымоотводящей заготовки.
От центральной части днища короба размещают 4 крепежа (каждое из них имеет двухсантиметровую ширину). Далее они вырезаются и отгибаются под угол в 90 градусов. В итоге образуется основание с отверстием и 4-мя полосками для крепежа.
Днище крепят к стенкам. Сквозь выход вставляют дымоотвод и крепят его хомутом. Пустое место наполняют изоляционной прослойкой.

По предложенной инструкции изготовить короб не сложно. Если соблюдать все точно, работа не составит труда даже для малоопытного обывателя.

Установка дымохода на крыше

Проход дымохода через крышу – слабое место всей конструкции. Это связано с тем, что неизбежно приходится вырезать отверстие, нарушая целостность кровли. А, следовательно, туда попадает влага. Чем же это чревато?

Повышенная влажность приведет к гниению конструкции крыши
Если крыша имеет несколько слоев, то намокание теплоизоляционного слоя приведет к деформации материала и, следовательно, потере его качеств
Если в качестве кровельного материала использовался профнастил, то намокание его внутренней части может привести к коррозии, так как изнутри он не покрыт защитным слоем
Текущая труба крепости дому не добавляет

Поэтому место прохода трубы через крышу надо делать тщательно, герметизируя все слабые места.

Изоляция печной трубы

Герметизируем печную трубу. Во время строительства комнатного камина или банной печки желательно досконально продумать расположение подобной конструкции, чтобы она смотрелась наилучшим образом. Печь следует монтировать там, где имеется крепкий фундамент, причем непосредственно над устройством не должно быть много стропил, балочных перекрытий и иных коммуникаций, а также препятствий, которые сложно пробивать.

Изоляция вокруг печной трубы

Одним из основных условий качественного функционирования вытяжной трубы является ее прямизна. Ведь чем труба прямее, тем значительно более сильной будет тяга. Хотя, одновременно, при этом значительно снижается печная производительность, поскольку нарушается баланс теплоотдачи.

Гидроизоляция трубы на крыше из профнастила: способы

Сейчас разработано несколько способов эффективно заделать трубу на крыше, создано оборудование для обустройства места примыкания. Ниже описаны самые популярные варианты.

Мастер флеш

Так называется эластичный колпак (проходка) для гидроизоляции проходов с круглым сечением. Он выполняется из усовершенствованного латекса, который, помимо защиты от воды, обладает и другими достоинствами:

долговечность;
сохраняет свойства в диапазоне от минус 50 до плюс 130 градусов Цельсия;
устойчив к прямым солнечным лучам (ультрафиолету).

Монтировать этот элемент достаточно просто, к тому же он производится в разных вариациях для труб с разным диаметром.

Приобретается Мастер флеш нужного диаметра

Перед монтажом аккуратно обрезается узкая часть колпака, чтобы латекс плотно облегал проход.

На трубу аккуратно натягивается резиновая проходка до конца, до места соединения с кровлей.

Внимание! С прохода предварительно нужно убрать зонтик (дефлектор).

Основание колпака прикрепляется к профнастилу. Мастер флеш имеет самоклеящуюся основу

Перед закреплением с основы снимается защитный слой, и колпак плотно прикладывается к кровле. Перед креплением профнастил следует очистить от пыли и загрязнения.

Колпак закрепляется с помощью саморезов, миниатюрные зазоры заполняются герметиком.

Сверху гидроизоляция покрывается фартуком в качестве дополнительной защиты. Фартуки выпускаются в разных цветах, таким образом можно подобрать материал под цвет крыши.

Защитные фартуки

Помимо резиновых колпаков применяются фартуки из других материалов. При гидроизоляции трубы с круглым сечением также применяются проходки из оцинкованной стали. В этом случае на место стыка прохода с крышей дополнительно устанавливается хомут из стали, зазоры герметизируются с помощью герметиков и клейкой ленты с металлическим армированием.

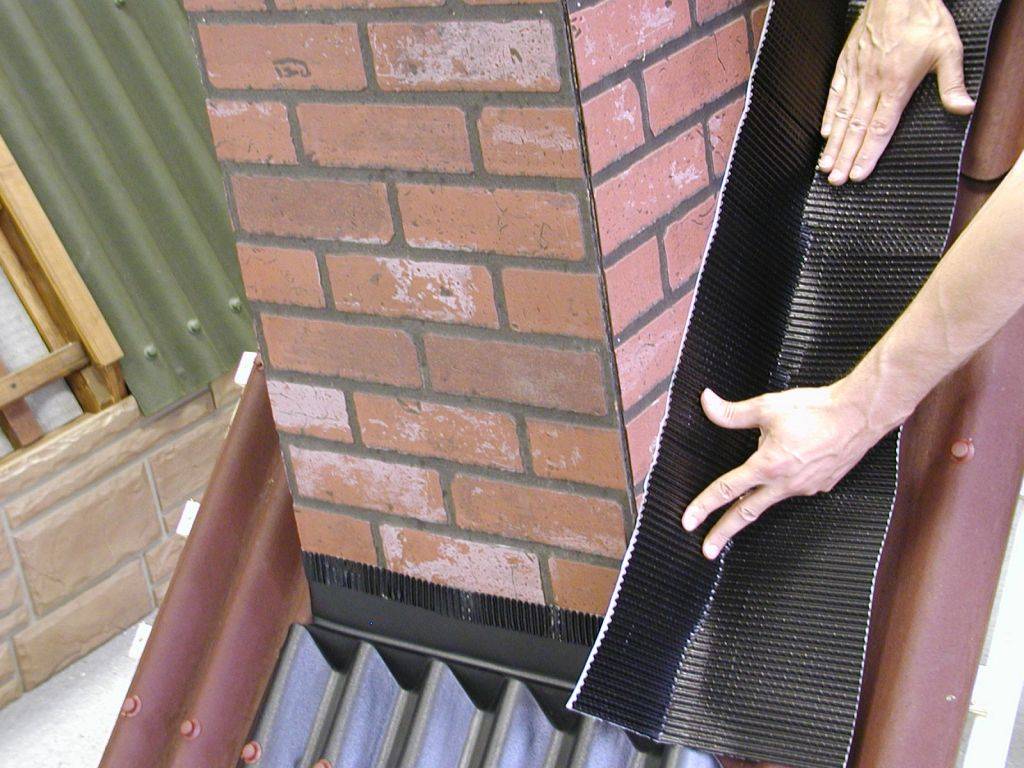

Несколько сложнее происходит работа по герметизации труб прямоугольного сечения. Поскольку форма создает прямые углы, это накладывает свои особенности.

Если труба создается из кирпича или блоков, то она, как правило, имеет прямоугольную форму, а также больше по своему размеру. В этом случае герметизация проходов происходит с помощью фартука, состоящего из нескольких деталей.

Гидро- и пароизоляция кровли, оставшаяся после выведения прохода на крышу крепится к нему по периметру с использованием строительного скотча.
С помощью машинки по периметру трубы создают небольшую канавку (штробу).
Планку примыкания (верхний край) фиксируют в штробе с помощью силиконового герметика.
Фартук состоит из четырех частей – к каждой стороне прямоугольника. Нижний фартук крепят плотно к проходу с нахлестом 10 см. Для крепления используют саморезы по работе с профилированным листом.
Под нижний фартук помещается галстук, элемент гидроизоляции, который исключает попадание воды в здание (протечки).
Подобным образом крепятся боковые и верхний фартуки, создавая цельную защитную конструкцию.

Совет! Заделывая стык, рекомендуется выбирать материалы той же фирмы, которая выпустила профлист.

Гидроизоляция трубы на крыше дома – процесс не такой сложный, сколько важный. Правильно заделать стыки жизненно необходимо для создания качественной кровли. Относясь ответственно к таким нюансам, человек не будет знать проблем с крышей своего дома долгое время.

Что еще почитать по теме?

Основные сложности монтажа дымохода

Дымоходная труба служит для отведения продуктов горения различных видов топлива (газа, угля, дров, нефтепродуктов и т.д.). Ее прокладка через кровлю дома должна осуществляться согласно требованиям СНиП 41-01-2003, которые частично устарели. Тем не менее, данным документом руководствуются надзорные службы, поэтому необходимо следовать указанным в нем нормативам.

Вывод дымохода через крышу может потребоваться в следующих случаях :

при постройке нового дома;
в процессе реконструкции кровельной системы при наличии отопительного агрегата;
при установке в уже эксплуатируемом здании автономного источника теплоснабжения.

Если возведение здания или реконструкция кровли позволяют спроектировать вывод дымоотвода с учетом всех требований, то монтаж дымоходной трубы через готовую крышу создаст немало проблем. Обычно такая ситуация возникает при желании хозяев дома установить камин или печь в уже готовом здании. Если речь идет об автоматическом котле, рекомендуется создать отдельную пристройку для котельной, либо вывести дымоходную трубу через стену здания.

Основная сложность монтажа дымоотвода состоит в том, что кровельный пирог, через который проходит труба, в значительной степени состоит из материалов, не рассчитанных на близкий контакт с сильно нагретыми предметами. В состав кровельного пирога входит :

кровельное покрытие;
обрешетка;
контробрешетка;
гидроизоляция;
стропила;
утеплитель;
пароизоляционный слой;
внутренняя обшивка.

Дерево, битумные и полимерные материалы чувствительны к воздействию высоких температур, поэтому согласно СНиП просвет между кирпичной, бетонной или керамической трубой дымоотвода в изоляции и элементами кровельного пирога должен составлять не менее 130 мм. Если керамическая труба не снабжена изоляцией, просвет должен быть не менее 250 мм. Также следует учесть, что в месте прохождения через кровлю труба должна иметь специальное утолщение – отступку. Соответственно, в кровельном пироге требуется выполнить отверстие значительных размеров. Зазор между трубой и кровлей после монтажа газохода требуется каким-то образом надежно тепло- и гидроизолировать.

Негативные последствия

Сквозное отверстие в кровельном пироге значительно снижает ее эксплуатационные качества и долговечность, поскольку :

нарушение цельности гидроизоляционного и пароизоляционного слоев ведет к увлажнению утеплителя, при этом у ватных материалов существенно ухудшаются теплоизоляционные характеристики;
за счет разрыва термоизоляционного слоя увеличиваются тепловые потери дома;
в подкровельном пространстве может нарушиться воздухообмен, что провоцирует накопление влаги и в дальнейшем загнивание деревянных элементов конструкции крыши;
образовавшийся зазор не только способствует проникновению дождевой воды в здание, но и образованию снеговых карманов в зимнее время;
если в процессе выполнения отверстия нарушена стропильная система, то это в значительной степени сказывается на прочности крыши.

Чтобы избежать проблем, проход дымохода через крышу следует обустроить, возведя вокруг него собственную стропильную систему (короб) либо установив стандартный модульный дымоотвод .

Заключение

Таким образом, можно подытожить, что от протечки может спасти только правильная гидроизоляция трубы на крыше, при этом имеется несколько вариантов ее осуществления. Зачастую теплоизоляционные работы и герметизация осуществляются на основе каолиновых плит. В свою очередь они состоят из соединения кремния, асбеста и смесей извести. Основным компонентом герметизации должна стать огнеупорная вата или рулонный фетр.

Предлагаем для просмотра подобранные в тему статьи обучающие видеоролики.

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

Круглой металлической

Весь процесс разбит на несколько этапов:

Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.
Схема прохода
Этапы работ по выводу стального дымохода через перекрытие

Важно! При установке патрубка стального дымохода обязательно учитываем общее направление стыков. Внутри здания их принято вести «по дыму»

Верхняя труба одевается на нижнюю, так дым не сможет выйти наружу даже при забитом дымоходе.

Кирпичного дымохода

Здесь все намного сложнее:

Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

Схема вывода кирпичного дымохода через перекрытие и крышу дома

Итоги

Несмотря на все трудности, которые стояли передо мной во время герметизации кирпичного дымохода, следуя всем установкам и правилам, я надежно изолировал место стыка кровли и дымохода из кирпича. С помощью системы «фартук» и сопутствующих материалов для кровли из профнастила можно самостоятельно изолировать все стыки и защитить их от дождя и скапливания снега.

Камин или печное отопление — непременные атрибуты дачного или загородного дома, который придают им дополнительный комфорт, тепло, уют. Даже с распространением отопительных приборов, работающих на природном газе или электричестве они не стали менее популярны, особенно если речь идет о строительстве традиционных русских бань. При сооружении камина наиболее ответственными, сложными моментами считаются выведение печной трубы через кровлю и гидроизоляция швов примыкания между ней и кровельным материалом. В этой статье мы расскажем, как качественная герметизация узла вывода дымохода влияет на долговечность, а также надежность крыши.

Место, где дымоход печи или камина выводится на улицу, называют узлом прохода печной трубы или просто проходкой. Оно моет располагаться в стене или на крыше сооружения, при чем второй вариант вывода считается более популярным, но и более опасным с точки зрения появления протечек. Если гидроизоляция швов между дымоходом печи и кровельным материалом реализуется не качественно, то в процессе эксплуатации крыши домовладелец может столкнуться со следующими проблемами:

Протечки. По статистике, которую приводят опытные мастера-кровельщики, большая часть протечек на крыше возникает по причине зазоров или щелей между печной трубой и кровельным материалом, не заделанных должным образом.
Загнивание стропильного каркаса. Проникновение атмосферной влаги через швы между дымоходом и кровлей приводит к постепенному загниванию, деформации каркаса крыши, изготовленного из дерева.
Снижение тяги в дымоходе. Недостаточная герметизация узла сопряжение трубы на крыше и кровельного материала приводит к появлению конденсата, остыванию дымохода, что негативно сказывается на силе тяги в системе.

Источник
