Пленочный потолочный обогреватель

Что такое инфракрасные обогреватели?

Это нагревательные приборы, которые выделяют лучи, схожие с солнечными. То есть от них воздух не нагревается, а вот предметы быстро впитывают энергию и излучают ее в пространство. Это и есть принцип их работы. Поэтому, чем больше площадь охвата нагревательного элемента, тем больше площадь теплоотдачи. Но учитывайте некоторые моменты, связанные с безопасностью потолочных ИК-нагревателей:

1. Высота потолка, на котором они устанавливаются, должна быть не ниже 2,5 м.
2. В поле действия их лучей не должен попадать человек. От такого излучения кожа может получить ожог.

Эти приборы разделяются по температуре излучения и длине волны:

• Низкотемпературные — бытовые устройства, которые выделяют температуру в пределах 100–600С. Они излучают волны длиной 5,6–100 мкм.
• Среднетемпературные. Диапазон их температур составляет 600–1000С. Длина волны колеблется от 2,5 до 5,6 мкм.
• Высокотемпературные. Нагревают плоскости свыше 1000С при длине волны 0,74–2,5 мкм.

Для каждого из трех отопительных приборов необходима определенная высота потолков в помещении, где он будет установлен. Первый используют при высоте потолков в пределах 3 м, второй — 3–6 м, третий — свыше 8 м.

Чем отличаются потолочные инфракрасные обогреватели от остальных приборов такого типа? Прежде всего, своей конструкцией. По сути, это пленки, в которых нет корпуса, как, скажем, у ламповых ИК-обогревателей или трубчатых. Полимерная пленка имеет толщину всего лишь один микрон. На нее нанесена углеродная паста, к которой прикрепляются очень тонкие карбоновые нити. Именно они и будут излучать инфракрасные лучи. Важный элемент пленочного нагревателя — медные контакты, изготовленные из фольги. Это самое уязвимое место прибора

Поэтому, когда встает вопрос об установке устройства своими руками, необходимо подключению обогревателя уделить особое внимание

С двух сторон готовая пленка отделывается ламинированным полиэстером. Это защитный материал, обладающий высокими электроизоляционными качествами. К тому же он относится к негорючим материалам. Сам обогреватель обладает мощностью до 500 Вт, излучая температуру от 30С до 110С градусов.

Потолочное отопление ПЛЭН

Теплый потолок ПЛЭН обладает рядом существенных преимуществ:

• так как устройство работает от электричества отопления, то затраты на электроэнергию минимальные;
• отличительной особенностью является высокий уровень надежности и длительный эксплуатационный срок – проводники запаяны в пленку, в конструкции полностью отсутствуют изнашивающиеся элементы;
• ПЛЭН можно устанавливать под покрытием из любого материала, для его установки не требуется много места;
• благодаря автоматизированной системе, имеется возможность выставлять любой температурный режим.

Стоит обратить внимание на тот факт, что работа осуществляется бесшумно, при этом тепловые потери полностью отсутствуют. Производитель дает гарантию сроком до 25 лет, эксплуатационный срок составляет 50 лет

В процессе эксплуатации потолочное отопление не нуждается в обслуживании.

Технические характеристики

Система инфракрасного отопления ПЛЭН экономична и высокоэффективна. Многие потребители интересуются ценой на отопление. На сегодняшний день можно утверждать, что на отопление 1 м? метра площади расходуется 15-20 Вт/час.

Цена на отопление зависит только от расценок на электроэнергию.

Приобретение, монтаж и настройка отопления окупается через два-три года. Основные параметры и технические характеристики системы ПЛЭН приведены ниже:

• Напряжение питания – 220 вольт.
• Мощность – 120-160 Вт/м?.
• Максимальная мощность – 160 Вт/м?.
• Номинальная мощность – 20-40 Вт/м?.
• Дина волны: 6-20 мкм.
• Рабочая температура нагревательного элемента – 40-45°C.
• Размеры: выполняются на заказ.
• Масса ПЛЭНа – 0,9 кг/м?.
• Защита по классу IP 44.
• Ширина ПЛЭН полосы: 200, 300, 400 и 600 мм.
• Толщина пленки нагревательного элемента – 0,3 мм.
• Инфракрасное излучение – не менее 90%.
• Гарантийный срок эксплуатации – 3 года.
• Срок службы – более 50 лет.

Для помещений небольшого размера или помещений сложной геометрической конфигурации производятся ПЛЭН-ы с напряжением 110 вольт.

Такие обогреватели устанавливаются по последовательной схеме подключения по два штуки, чтобы суммарное рабочее напряжение составляло 220 вольт.

Технические характеристики теплого пола

Производитель ПЛЭНа находится в России, что позволяет снизить стоимость оборудования по сравнению с зарубежными аналогами. Что касается технических характеристик, то для пятислойного нагревательного элемента толщина не превышает 0,4 мм. Температура нагрева не больше 45 °C. Полотно весит 550 грамм на квадратный метр.

Вас может заинтересовать еще и удельная мощность потребления, она достигает 175 Вт/м2. Теплый пол ПЛЭН имеет коэффициент полезного действия, равный 98 % при переходе от электрической энергии в тепловую. В основе нагревателя лежит специальный сплав. Отражателем-распределителем выступает пищевой алюминий. Производитель дает гарантию на работу без отказа в течение 50 лет.

Вы должны учитывать ещё и маркировку, которая указывает на защиту от пыли и твёрдых предметов. Если перед вами система IP 67, это указывает на то, что она имеет полную защиту от кратковременного погружения в воду и пыли. Частичной защитой от брызг воды и пыли обладает плёнка с обозначением IP 54.

Частичная защита от внешних твердых предметов и брызг воды – это тёплый пол, который имеет в маркировке IP 44

Важно обратить внимание еще и на то, что пленка может иметь разные размеры. Если ее длина составляет 1 м, то мощность достигнет 65 Вт. При максимальной длине в 5 м мощность составляет 325 Вт

При максимальной длине в 5 м мощность составляет 325 Вт.

Цена на ПЛЭН будет зависеть от технических характеристик и назначения плёнки. Например, система для потолка IP 67 обойдется потребителю в 1400 руб. за квадратный метр. Если же речь идет о конструкции с маркировкой IP 54, то перед вами система обогрева за 1300 руб. за квадратный метр. Стоимость расходных материалов оплачивается потребителем дополнительно, сюда следует отнести:

• саморезы;
• дюбели;
• фанеру;
• проводку.

Другие виды обогревателей

Кроме основных разновидностей инфракрасных обогревателей также существуют и другие типы. Отличаются эти устройства лишь сферами применения.

1. Конвективный ик-обогреватель состоит из тоненьких пластин с толщиной до 1 мм. Это устройство в процессе работы нагревает исключительно то, что входит в его рабочее поле (предметы, воздух и т.п.).
2. Стеклянный ик-обогреватель выделяется лишь уникальным дизайном. В конструкции устройства используются различные стеклянные элементы разных цветов. При этом по мощности устройство держится на одном уровне с другими инфракрасными обогревателями.
3. Керамический ик-обогреватель имеет в своей конструкции необычный нагревательный элемент. Этот элемент состоит непосредственно из керамики, благодаря которой нагрев помещения происходит в несколько раз быстрее (практически мгновенно). Керамические ик-обогреватели бывают как электрические, так и газовые.
4. Галогенный ик-обогреватель является самым малоиспользуемым. Принцип работы устройства полностью идентичен иным ик-устройствам. Заглавным источником тепла тут является галогенная лампа.
5. Бытовые ик-обогреватели абсолютно незаменимы в быту. Они способны качественно отапливать лишь небольшие помещения. При этом для работоспособности устройства не требуется большое количество энергии, несмотря на то, что обогреватель электрический.
6. Длинноволновые инфракрасные обогреватели обогревают помещение за счет выработки длинных инфракрасных волн. Помимо длинноволновых устройств также существуют средневолновые и коротковолновые. Температура нагрева этих агрегатов полностью зависит от длины волн.
7. Плинтусный ик-обогреватель является передовой российской разработкой. Для работы агрегата требуется минимальное количество мощности. Закрепить устройство можно у любой стены на уровне плинтуса. После установки обогреватель не занимает лишнее пространство.
8. Микатермические ик-обогреватели имеют малые габариты, очень легки и надежны. Их возможно беспроблемно транспортировать любым доступным способом. Сила нагрева этого устройства ограничена 60 градусами по Цельсию.
9. Дизельные ик-обогреватели разработаны в соответствии с Российскими стандартами и рассчитаны исключительно на дизельное топливо. Такие устройства рекомендуется использовать в тех случаях, когда электроэнергия не доступна.

Правильно установленный инфракрасный пленочный обогреватель в квартире

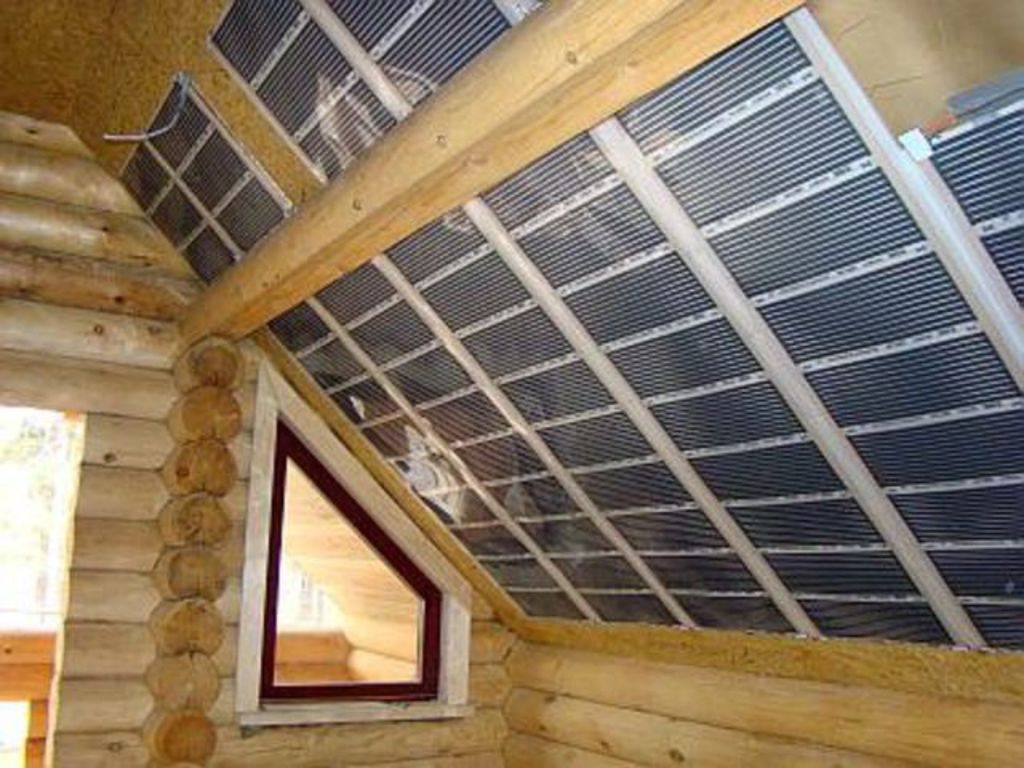

Монтаж потолочного ИК-нагревателя

Все работы, связанные с монтажом пленочного потолочного ИК-нагревателя, основаны на требованиях эксплуатации системы. Но главное — это площадь потолка. Если она большая, то лучше груз ответственности переложить на плечи профессионалов. Если потолок небольшой, то можно постараться и провести монтаж прибора самостоятельно.

Как и многие монтажные процессы, установка пленочного нагревателя делится на несколько этапов:

1. Устанавливается отражающий экран.
2. Монтируются нагревательные пленки.
3. Создается схема разводки электрических соединений.

Схема укладки ПЛЭНа

Для него понадобится материал с фольгированным слоем. Лучше, если это будет небольшой толщины утеплитель, отделанный с одной стороны алюминиевой фольгой. Оптимальная толщина — 5 мм.

Если потолок сооружен из пиломатериалов, то для крепления теплоизолятора можно использовать степлер и металлические скобы. Если же потолок бетонный, то без перфоратора не обойтись. С его помощью в потолочной поверхности через каждые полметра сверлят отверстия под специальную крепежную деталь — УКЭ. Полосы накладывают друг на друга внахлест со смещением в 2–4 см.

По сути, технология установки пленочного потолочного ИК-нагревателя ничем не отличается от монтажа теплоизолятора. Ведь нагреватель — это тонкая пленка, на которую нанесена углеродистая паста и карбоновые нити. То есть это все тот же рулонный материал.

Обратите внимание, что в конструкции нагревателя есть специальные прозрачные полосы по краям — это места для крепления. Поэтому ошибиться и установить крепежные элементы не туда, куда надо, довольно сложно

И еще один момент — установку необходимо проводить только в отапливаемом помещении.

Очень важно перед монтажом несколько раз подробно прочитать инструкцию. Небольшое отступление от нее может привести к большим проблемам в процессе эксплуатации

Нередко домашние мастера просто портят пленку и карбоновые нити, что требует замены целой полосы. А это никому не нужные расходы.

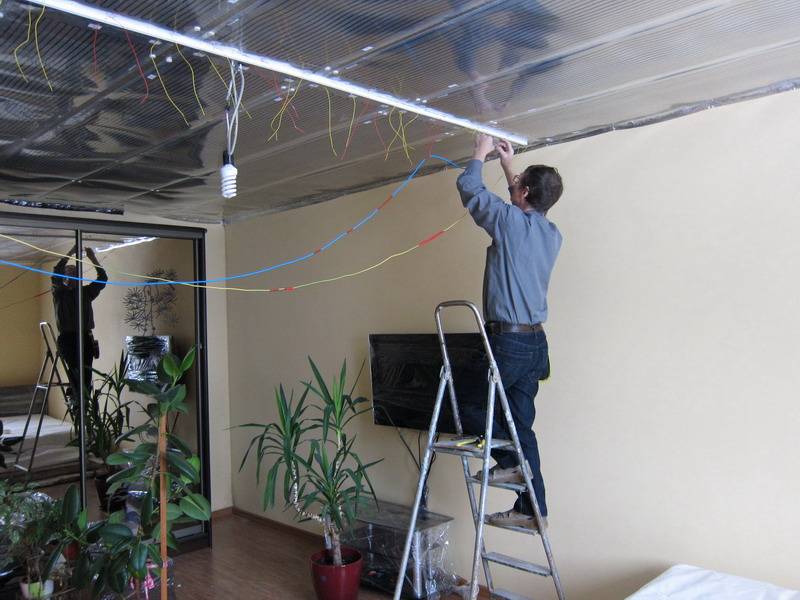

Монтаж теплого потолка

Электромонтажные работы — самый сложный и ответственный этап. Для их проведения потребуется провод ПВ-3 с одной жилой. Из него сооружается магистральная линия, которую необходимо спрятать в канал. Магистраль обязательно изолируют и камуфлируют от глаз.

Если площадь пленочного инфракрасного нагревателя достаточно большая, то придется устанавливать в электрическую схему магнитный контактор. Все магистральные каналы необходимо провести до распределительного щита.

Далее производится установка терморегулятора. Его место — 1,4 м над полом. Когда вся схема будет готова, систему тестируют, устраняют небольшие проблемы и готовят ее к работе.

Преимущества и недостатки инфракрасного обогрева

К достоинствам плёночного отопления относятся:

• Простота установки.
• Экономия средств. Исходя из данных производителей, окупаемость системы при регулярной эксплуатации в условиях умеренного климата составляет всего один год.
• Безопасность. Так как максимальная температура нагрева всего 45 °C, опасность пожара практически исключена. Разумеется, это не относится к форс-мажорным ситуациям, например, короткому замыканию. Однако, при правильном монтаже и эксплуатации вероятность короткого замыкания практически нулевая.
• ПЛЭН занимает мало места. Если при использовании радиаторов приходится ломать голову, куда их установить и чем декорировать, то ПЛЭН избавляет от такой необходимости. Нагреватели устанавливаются под декоративное покрытие пола, потолка и стен, а потому пространство в помещении используется рационально.
• Сохранение приемлемого уровня влажности воздуха, простота использования, автоматизация и тонкая настройка.
• Экологичность.
• Отсутствие запахов.
• Долгий срок службы.

В мире нет идеальных вещей, а потому и система отопления ПЛЭН имеет ряд недостатков. Главным недостатком является подготовка помещения к установке плёночных нагревателей. Перед монтажом системы помещение обязательно нужно утеплить.

Внимание! Поверхность ПЛЭН нельзя красить, штукатурить и оклеивать обоями. Обязательно нужен промежуточный слой из гипсокартона, ДСП или других материалов

При этом желательно, чтобы декоративное покрытие имело решетчатую структуру и в идеале закрывало не более 50% плёнок.

Особенности монтажа системы

Установка ПЛЭН осуществляется довольно просто, однако работу всё же лучше доверить профессионалу

Если ее вы планируете произвести самостоятельно, то важно хорошо утеплить помещение, ведь без должной теплоизоляции использование системы будет нецелесообразным. Удлинять или укорачивать плёнку не следует

Разбирать устройство самостоятельно не нужно, как и включать его в свернутом состоянии.

Рулон не должен подвергаться механическим повреждениям. Пленочная система должна устанавливаться на ровную гладкую поверхность, которая не имеет дефектов, выступов и острых краев. Подключение ПЛЭН лучше осуществлять на фольгированную подложку, которая будет обеспечивать отражение лучей. Инфракрасные пленки эффективны и практичны. Однако это будет именно так, если все работы вы осуществите правильно.

Использовать в качестве термоотражающего изоляционного материала можно «Изолон». Площадь покрытия потолка должна быть близка к 100%, это касается и мансардных наклонных стен. В качестве исключения выступают лишь скрытые аварийные выходы.

Отзывы реальных владельцев о ПЛЭН вы смогли прочесть выше

Однако перед началом эксплуатации оборудования важно поинтересоваться об особенностях укладки системы. Полосы термоизолятора должны быть закреплены таким образом, чтобы пропусков не оставалось

Рекомендуется располагать их с нахлестом, который достигает 30 мм.

Крепление «Изолона» осуществляется любым доступным способом. Главное при этом, чтобы материал прочно удерживался на поверхности, ведь он станет основой для монтажа пленочных элементов. В отзывах реальных владельцев о ПЛЭН довольно часто можно увидеть, что некоторые производители предлагают к продаже совместно с пленочной системой универсальные крепежные элементы, которые можно использовать совместно с любой поверхностью стен и потолка. Такие элементы обеспечивают надежное крепление не только теплоизоляции, но и нагревательной пленки.

Площадь покрытия потолка полотнами системы обогрева можно снизить до 50 %. Конечное значение будет зависеть от климатических особенностей региона. Чаще всего в качестве оптимального значения плотности покрытия выступает предел от 80 до 85 %. В отзывах реальных владельцев о ПЛЭН довольно часто можно увидеть мнения потребителей о том, что полотна лучше располагать таким образом, чтобы контактные провода находились ближе к месту коммутации цепи. Это позволит снизить затраты на кабель-каналы и провода.

Полотна не должны пересекаться одно с другим. Крепление к изолированной поверхности потолка можно осуществить по-разному, всё будет зависеть от материала основы. Если обстоятельства позволяют, то наиболее удобным способом станет строительный степлер, это ускорит процесс.

В отзывах реальных владельцев о ПЛЭН можно прочесть мнения о том, что для монтажа подходят саморезы с широкой шляпкой или пресс-шайбой. Если перекрытие выполнено из бетона, то под дюбели придётся просверлить отверстия. Это касается и универсальных пластиковых крепежных элементов, которых окажется достаточно, ведь нагрузка будет невелика.

Как выбрать инфракрасный обогреватель для дома или на дачу

Что за домик без отопления?

Самыми востребованными на рынке сегодня являются электрические инфракрасные обогреватели для дома, квартиры, гаража или дачи. Для отрытых участков, таких как сад, терраса или беседка, больше подходят газовые инфракрасные обогреватели. Они экономически более выгодны, но имеют некоторые особенности: рекомендовано использование в нежилых помещениях или на улице; вырабатывают взрывоопасную смесь – не оставлять без присмотра длительный период; некоторым моделям необходим постоянный приток воздуха.

Для любых закрытых помещений следует рассматривать только длинноволновые инфракрасные обогреватели. Они имеют безопасную температуру нагревательных элементов. Средневолновые могут применяться только в больших загородных домах или квартирах с потолками свыше 3-х метров. Коротковолновые в бытовых помещениях использовать нельзя!

По типу нагревательных элементов все инфракрасные обогреватели для квартиры или дачи можно разделить на 2 группы.

Первые излучают тепло и светятся – вольфрамовые, галогенные, ТЭНы и карбоновые. Их преимущества в первую очередь в низкой цене (кроме карбоновых, т.к. долговечность углеводородного волокна увеличивает их стоимость) и в высокой скорости нагрева. Недостатком же является нежелательное использование в спальнях и детских из-за открытых нагревательных элементов и свечения во время работы.

Вторые только излучают тепло – керамические и пленочные микатермические панели. Самый большой плюс таких инфракрасных обогревателей – это огромное количество дизайнерских решений для любого интерьера, плюс более безопасное использование. Ну и минусом стала высокая цена.

Как и у классических радиаторов, у инфракрасных обогревателей есть и переносные и стационарные модели.

Принцип действия системы отопления ПЛЭН

Процесс обогрева при помощи пленочного обогревателя происходит следующим образом:

• Напряжение подается на контакты устройства, резистивные полоски, которые быстро разогреваются до +45?50°С. Некоторые модели специального назначения (сушилки, мини-сауны, тепличные обогреватели) имеют гораздо большие эксплуатационные параметры;
• Тепло, вырабатываемое резистивными элементами, распределяется по металлической прослойке. В качестве материала используется алюминий, имеющий высокую теплопроводность и теплоемкость;
• Благодаря наличию отражающего слоя и особой частоте резистивных элементов, тепло преобразуется в лучевой поток с длиной волны в инфракрасном диапазоне до 9,4 мкм;
• ИК-излучение при встрече с физическим объектом, поглощающим волны, приводит к нагреванию последнего. При этом длина и частота ИК-волн позволяет излучению беспрепятственно проходить через тонкие слои декоративно-отделочных материалов.

Особенности функционирования ПЛЭН отопления

Таким образом, пленочный обогреватель ПЛЭН может располагаться на элементах конструкции межэтажных перекрытий за подвесным или натяжным потолком и осуществлять нагрев всех поверхностей в помещении. Прежде всего, это пол и стены, а также, различные предметы интерьера, попавшие под воздействие инфракрасного излучения. Нагрев приводит к передаче тепла в воздух помещения, формируя восходящие конвекционные потоки. Как показывает практика и отзывы, инфракрасный теплый потолок нагревает помещение на 10°С за 1?1,5 часа.

Вопрос: Достаточно ли будет системы ПЛЭН, чтобы обогреть зимой дом без батарей отопления?

Ответ: Электрическое инфракрасное потолочное плёночное отопление может применяться в качестве основного. Оно вполне способно полностью обогреть дом. Также какой вид отопления рекомендуется к использованию как дополнительный источник тепла в весенне – осенний период, когда центральное отопление ещё не включено, а температура наружного воздуха уже достаточно низкая, и в помещениях прохладно.

Вопрос: Сколько мне нужно ПЛЭНа для обогрева дома?

Ответ: Обычно рекомендуется брать пленочный обогреватель из расчета 70% площади дома. Пленочный обогреватель выпускается в виде листов шириной 0.5 метров и разной длиной в соответствии с типовыми размерами. Если для примера взять комнату площадью 20 метров, то нужно подобрать размеры пленочного отопителя так, чтобы покрыть ими 20*0,7=14 кв.метров. Если, скажем, взять типовой размер 0.5 (ширина) х4.2 (длина) метра, то потребуется 7 таких листов.

Солнце на потолке

Те, кому приходилось в счастливые детские годы читать «Трое из Простоквашино», наверняка помнят, что печь в доме у дяди Федора выполняла чисто декоративные задачи. Для обогрева дома он использовал электрическое солнце, выписанное из какого-то НИИ и прибитое на потолок. Сейчас трудно сказать, сами ли додумались создатели потолочных ИК-обогревателей до своего детища или украли эту идею у автора знаменитой истории, но, так или иначе, электрическое солнце из сказки превратилось в быль. Разве что форму оно имеет не круглую, а прямоугольную.

Что же представляет собой потолочный пленочный ИК-обогреватель и чем он отличается от своих ламповых и трубчатых собратьев? Прежде всего, излучателем. Вместо металлических спиралей и керамических элементов здесь применяют тонкие карбоновые нити, которые укладываются на промазанную углеродной пастой полимерную пленку. Толщина последней – всего 1 микрон (0,001 мм), поэтому все это напоминающее пиццу изделие помещают в прочную пожароустойчивую оболочку из ламинированного полиэстера, играющую роль надежного электроизолятора. По краям оба слоя оболочки склеиваются вместе без укладки между ними карбоновых нитей. Получившиеся таким образом пустые дорожки используются для крепления нагревателя на потолке.

Конструкция пленочного потолочного обогревателя

Управление нагревателем осуществляется посредством терморегулятора, устанавливаемого на стене на удобной для пользователя высоте, которая обычно составляет от 1 до 1,5 м. Достаточно настроить на этом приборе желаемую температуру, и он сам будет включать и выключать потолочный нагреватель в нужный момент. Простые и дешевые терморегуляторы имеют механическое устройство, более дорогие являются электронными и могут программироваться.

Все потолочные ИК-обогреватели делятся на три категории:

• низкотемпературные с длиной излучаемых волн от 5,6 до 100 мкм и температурой нагрева до 600 градусов (минимальная высота установки – от 2,5 до 3 м);
• среднетемпературные с длиной волны от 2,5 до 5,6 мкм и температурой от 600 до 1000 градусов (минимальная высота – около 3,6 м);
• высокотемпературные с длиной волны от 0,74 до 2 мкм и температурой нагрева свыше 1000 градусов (устанавливаются на высоте не менее 8 м).

ИК-пленки относятся к низкотемпературным длинноволновым приборам, в среднем температура их нагрева составляет порядка 45 градусов.

Один квадратный метр потолочного ИК-нагревателя потребляет от 130 до 200 Вт электрической мощности, КПД устройства составляет около 95%.

Конструкция и технические характеристики ПЛЭН

Конструкция ИК пленки

Для потребителя важны три характеристики любой отопительной системы – стоимость, эффективность работы и технические характеристики. О последних стоит рассказать подробнее.

Что такое ПЛЭН отопление, и из каких компонентов оно состоит? Главным нагревательным элементом в системе является тонкая пленка, изготавливаемая из лавсана или аналогичного ей материала. На ее поверхность наносятся полосы с содержанием карбоновой смести. Они же являются проводниками электрического тока.

• Мощность – Вт/м? пленки. Может варьироваться от 100 до 240 Вт/м? в зависимости от толщины карбоновых полос и их плотности расположения на поверхности;
• Ширина. Это нормированный параметр – от 300 до 1000 мм. В видео установки ПЛЭН отопления показано, что обрезать пленку вдоль не разрешено. Это может привести к разъединению электрической цепи;
• Устройство контроля – терморегуляторы. Это универсальные приборы, которые также используются в системе отопления электрический теплый пол.

Время выхода на оптимальную мощность ИК отопления ПЛЭН зависит от параметров помещения – объема и теплоизоляции. При первом включении системы стабилизация может продолжаться от 4 до 189 часов. В дальнейшем после адаптации система будет нагреваться до требуемой температуры в течение 5-10 мин.

Как сделать теплый потолок в доме своими руками?

Монтаж инфракрасной пленки на потолок происходит в несколько этапов:

1. теплоизоляция потолка;
2. расчет площади пленки;
3. монтаж пленки, терморегулятора и датчика;
4. подключение к сети и проверка работоспособности.

До начала монтажа термопленки необходимо закончить все работы по строительным и отделочным работам на потолке, исключая финишную отделку. Также провести все работы по прокладке коммуникаций и осветительных проводов.

Теперь рассмотрим этапы монтажа теплого потолка подробнее.

Теплоизоляция потолка

Она необходима для того, чтобы не греть чердак или соседей этажом выше. Правильно изолированный потолок все тепло будет возвращать в помещение, увеличивая таким образом коэффициент полезного действия прибора и снижая энергозатраты. Теплоизоляция с отражающим слоем крепится на всю поверхность потолка и заходит на несколько сантиметров на стены. Это предотвратит потерю тепла через зазоры между потолком и стеной. Стыки в теплоизоляционном материале заклеивают скотчем. Сам материал должен иметь толщину не менее 5 мм.

Как рассчитать площадь инфракрасной пленки?

Для правильного расчета необходимой площади нужно учесть следующее:

• насколько хорошо теплоизолировано само здание. Для кирпичного дома или легкого каркасного строения эти данные будут различаться;
• планируется ли жить в доме в зимний период, постоянно или наездами;
• объем обогреваемого участка. Это может быть как все помещение, так и часть его;
• будет ли инфракрасный обогрев основным или дополнительным.

Если теплый потолок планируется как основной вид обогрева, он должен занимать не менее 70% площади всего потолка. В качестве дополнительного эту цифру можно снижать соответственно мощности основной системы отопления. Средняя мощность пленки составляет примерно 0,2 кВт на 1 квадратный метр. Разделив мощность терморегулятора на это число, можно узнать площадь пленки, которую можно к нему подключить.

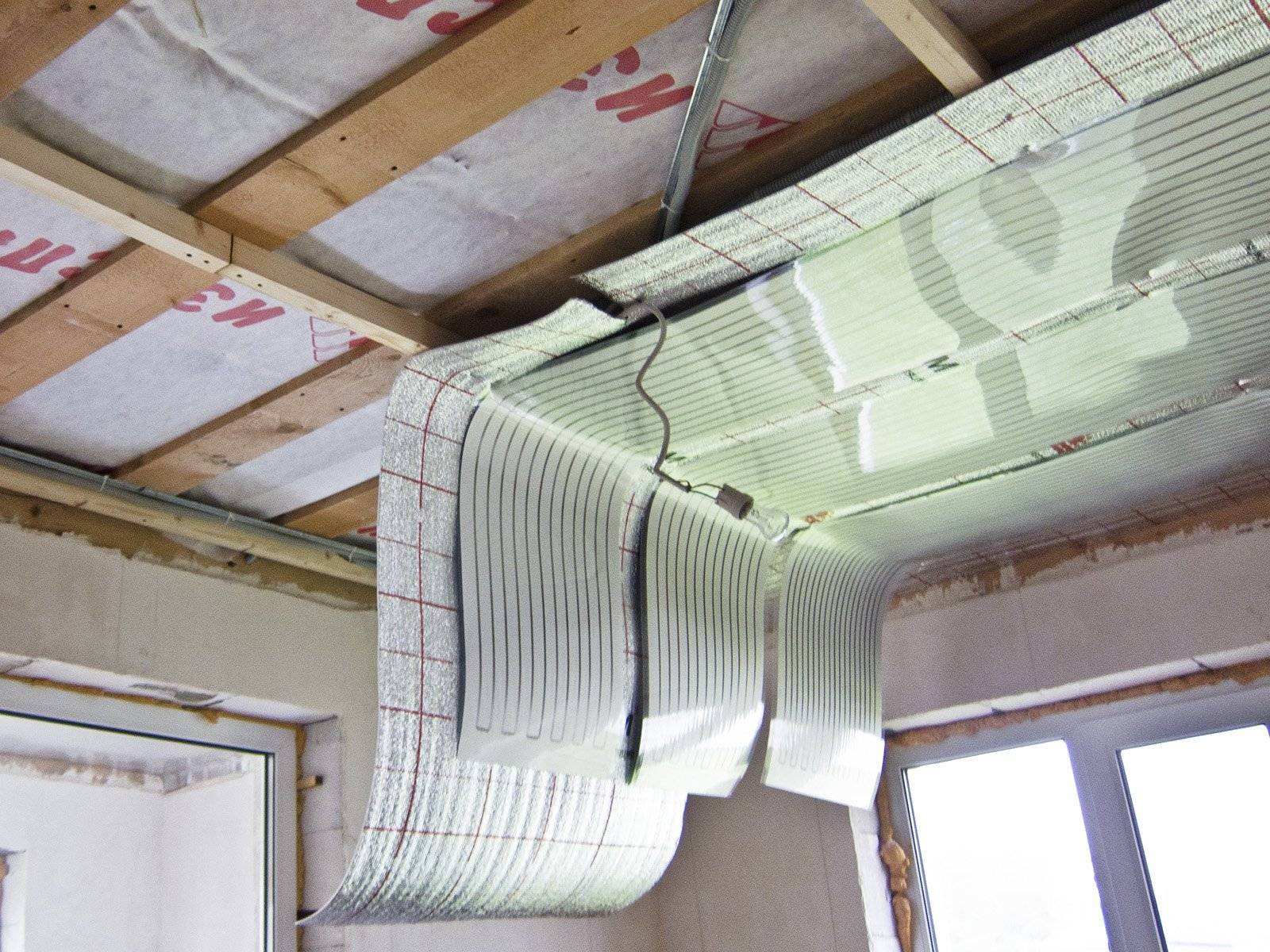

Монтаж теплового оборудования

Термопленку можно разрезать только по специальным линиям, обозначенным на ней. Каждый вид пленки имеет свою максимальную длину отрезка. Эту информацию можно узнать в прилагаемой документации или спросить у продавца. Между пленкой и изоляцией потолка не должно быть зазоров и воздушных прослоек.

Далее нужно соединить медные контакты токопроводящей шины с электрическими проводами с помощью контактных клипс. Одна половина клипсы должна располагаться на медной шине, а другая – внутри обогревателя. После этого битумным скотчем изолируют концы пленки с двух сторон.

Датчик крепится в вырез теплоизоляции и подключается к регулятору и нагревательным элементам.

Подключение к электрической сети

Подключать термопленку через регулятор к сети следует параллельно. Если теплый потолок будет иметь большую мощность, лучше подключать его через отдельный автомат.

Правильно смонтированный теплый потолок при включении должен излучать комфортное равномерное тепло, нигде не перегреваться и своевременно отключаться при достижении заданной температуры.

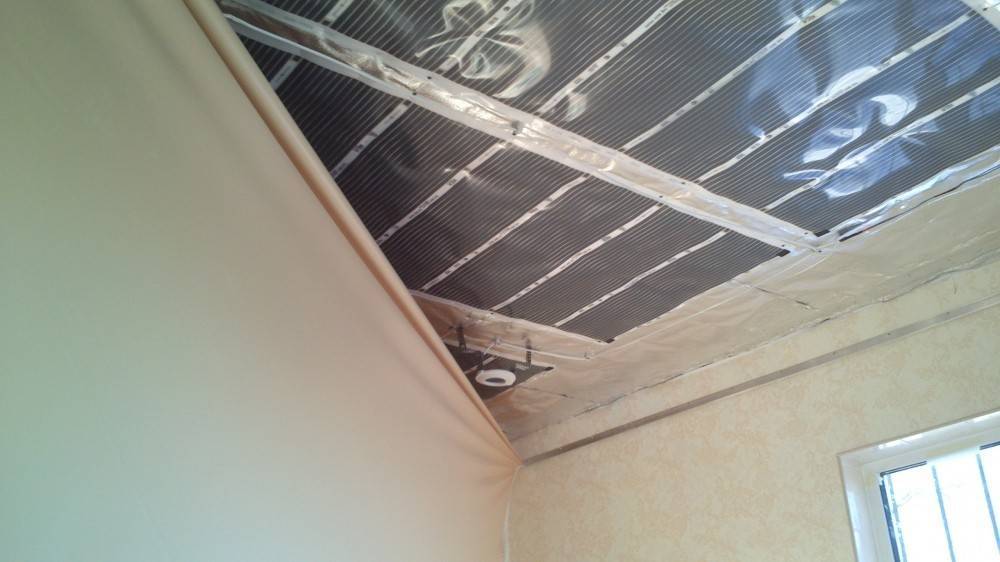

Финишная отделка

Далее производят окончательную отделку потолков. Это может быть натяжной потолок со специальной микроперфорацией. Она отлично пропускает инфракрасные волны. Натяжной потолок в этом случае монтируют по краям стены, не затрагивая сам потолок.

Также можно закрыть конструкцию подвесным потолком: гипсокартонными листами, вагонкой или пластиковыми панелями. Между натяжным или подвесным потолком и системой инфракрасного отопления нужно оставлять небольшой зазор. Для отделки потолка следует выбирать водонепроницаемые материалы толщиной не более 16 мм.

Система инфракрасного обогрева для потолков – самая современная, безопасная и эффективная из всех вариантов электрического отопления. При правильном монтаже она прослужит долго, наполняя дом теплом и уютом и оставаясь при этом совершенно незаметной.

В зимний период в России жильё необходимо отапливать даже в южных регионах, чем и обуславливается востребованность у нашего потребителя множества видов стационарного и переносного отопительного оборудования. Обширную нишу на российском рынке обогревателей, предлагаемых зарубежными и отечественными производителями, занимает группа инфракрасных устройств с общим принципом воздействия на среду, но состоящая из подгрупп, различающихся по конструкции и, как следствие, функциональности и эффективности.

Технические характеристики системы обогрева «Зебра»

ПЛЭН «Зебра 300» – это система, длина которой может быть равна пределу от 0,6 до 6 м. Что касается ширины, то она остается неизменной и равна 0,5 м. Каждый сегмент – это отдельный нагревательный элемент, который имеет мощность, равную 66 Вт.

Конструкция работает от стандартной электросети и включает расчётный комплект пленочных нагревателей. Использовать их можно в качестве основного источника отопления отдельных помещений или целого здания. «ЭВО-300» – это потолочный нагреватель, который обладает совершенными параметрами и превосходными характеристиками. Это – улучшенная серия, которая отличается маркировкой и обладает удивительными особенностями. Среди прочих – тепловой направленный поток, минимизирующий рассеивание лучевой энергии впустую. Это позволяет повысить коэффициент полезного действия. Каждый модуль системы производит на 10% больше тепловой энергии. Для конечного потребителя это означает то, что при той же мощности греющей системы владелец будет платить на 10% меньше.

Устройство плёночного электронагревателя (ПЛЭН)

Все ИК-обогреватели подразделяются на высокотемпературные коротковолновые и низкотемпературные длинноволновые. Нагреватели плёночного типа относятся ко второй группе.

Визуально плёночный ИК-электрообогреватель представляет собой гибкий лист или полосу определённого формата. Если модель – не декоративного исполнения (нагреватель-картина), то прозрачные наружные слои позволяют видеть расположение комплектующих элементов.

Конструктивно любая разновидность бытового обогревателя плёночного типа включает в себя следующие составляющие:

• нагревательные элементы резистивного типа – выполненные из углеродсодержащих материалов или металлов, ленточные или пластинчатые, способные при прохождении по ним электрического  тока нагреваться до 35-55 градусов;
• теплораспределяющая основа — один или два слоя тонкой алюминиевой фольги, на которой крепятся резисторы, для равномерного распределения тепла от их нагрева по поверхности экрана;
• терморегулятор с датчиками температуры;
• два защитных слоя ламинирующейся плёнки с температурой плавления до 210 градусов, между которыми располагается фольга с нагревательными элементами;
• кабель для подключения ПЛЭНа к сети.

Общая толщина обогревающего листа не превышает 1,5 мм.

Схематически ПЛЭН можно изобразить так (термостат устанавливается отдельно):

1 – контакты подключения устройства к сети 220 В;

2 – гибкая двуслойная оболочка из полимерной плёнки на несущей лавсановой или полиэстеровой основе;

3 – точки промышленного, тщательно изолированного соединения питающего провода с контактами нагревателей (самостоятельная замена кабеля не предусмотрена);

4 – нагревательные резистивные элементы (ленточные или отдельные пластинчатые, соединённые проводниками);

5 – алюминиевая фольга;

6 – голограмма для защиты обогревателя от контрафактного производства.
