Особенности эксплуатации плёночных тёплых полов
Пленочные полы требуют минимальных трат на энергоноситель
Тёплые полы являются относительно новым видом обогрева помещений, с успехом пользующимся как в жилых, так и в общественных зданиях. Главное их отличие от классического способа обогрева – размещение нагревательных элементов не на стенах помещения, а непосредственно под напольным покрытием. Это даёт возможность создать наиболее комфортную температуру в нижней части комнаты при минимуме затрат на энергоноситель.
Среди всех разновидностей напольных обогревательных систем инфракрасные полы являются наиболее технологичными в эксплуатации.
- По сравнению с кабельными системами ИК пол обладает большим коэффициентом полезного действия (КПД).
- В отличие от водяных полов в ИК системах не применяется жидкий теплоноситель, поэтому исключена возможность протечек.
- ИК системы при работе почти не излучают электромагнитных волн и не сушат воздух.
В таблице показаны сравнительные характеристики ИК-полов и водяных напольных систем обогрева.
Воздействие ик-волны сходно с действием солнечных лучей
Передача тепла здесь происходит посредством инфракрасного излучения, в результате чего происходит нагрев напольного покрытия, а также находящихся в комнате предметов.
Длина ИК волны составляет порядка 10 – 20 мкм, что приближает её действие к солнечным лучам: свободно проходя сквозь воздух, она при попадании на стены, потолки, мебель и т.д., передаёт им свою тепловую энергию.
Однако, как и всякая система обогрева, ИК полы имеют и свои минусы.
Порядок и схема укладки термопленки под плитку
Слои перечисляются в направлении снизу вверх:
- Подложка.
- ИК-пленка.
- Пароизоляция. Применяется для более надежной изоляции ИК-пленки от плиточного клей. Можно использовать полиэтилен, но не обычный, а конечно же термостойкий.
- Гипсоволоконный или стекломагнезитовый лист. Вот это и есть то самое основание под плитку, о котором шла речь выше.
- Плиточный клей. Необходимо применять специальный вариант, способный работать в условиях нагрева и циклических температурных перепадов (обладает повышенной эластичностью). На упаковке так и пишут: «для теплых полов».
- Плитка. Лучше всего использовать керамическую, так как мраморная и керамогранитная хуже проводят тепло.
Схема теплого пола частного дома — ИК пленка
Подложка, в свою очередь, включает в себя следующие элементы:
- гидроизоляция (нужна, если пол находится в деревянном доме или на 1-м этаже);
- утеплитель (должен обладать достаточной прочностью);
- покрытие, отражающее ИК-излучение.
Заметим, что применение ИК-пленки в сочетании с плиткой является не самым удачным решением, поскольку укладываемый между этими элементами промежуточный материал в некоторой степени препятствует передаче тепла.
Инфракрасный теплый пол под плитку: особенности укладки
Монтаж ИК полов под плитку не так сложен, как может показаться на первый взгляд
Но тут есть несколько нюансов, которые важно обязательно учитывать. Для начала нужно побеспокоиться о материалах и инструментах, которые могут понадобиться для работы
Это могут быть теплоотражающая подложка, непосредственно сама ИК пленка в необходимом количестве, лента для изоляции проводов, кафель и клей для него, скотч, гофрированная трубка, гипсокартон, зажимы контактные, полиэтилен, провода для подключения, ножницы и т. д.
Инфракрасный пол — монтаж
Для укладки и плитки, и ИК системы подогрева нужно ровное основание. Поэтому оно должно быть очищено от мусора и осмотрено на наличие повреждений, выступов. Никакого рельефа на нем быть не должно – все трещины заделываются, а выпуклости рекомендуется сошлифовать.
Также к предварительным работам по монтажу системы ИК полов относится создание схемы укладки ИК пленки и размещения различных элементов типа терморегулятора. При этом должно учитываться и месторасположение крупногабаритной мебели, и места, где пленка монтироваться не будет
Важно помнить, что все провода, идущие от системы подогрева к терморегулятору, должны быть уложены в гофру и желобок, проштробленный в стене. Однако не всегда штробить стены есть необходимость
Иногда провода укладываются в пластиковый узкий канал, который крепится на поверхность стены.
Как резать инфракрасную нагревательную пленку
Все монтажные работы должны производиться при температуре воздуха свыше 0 градусов, а также при влажности не более 60%
Также важно обязательно всю систему заземлить

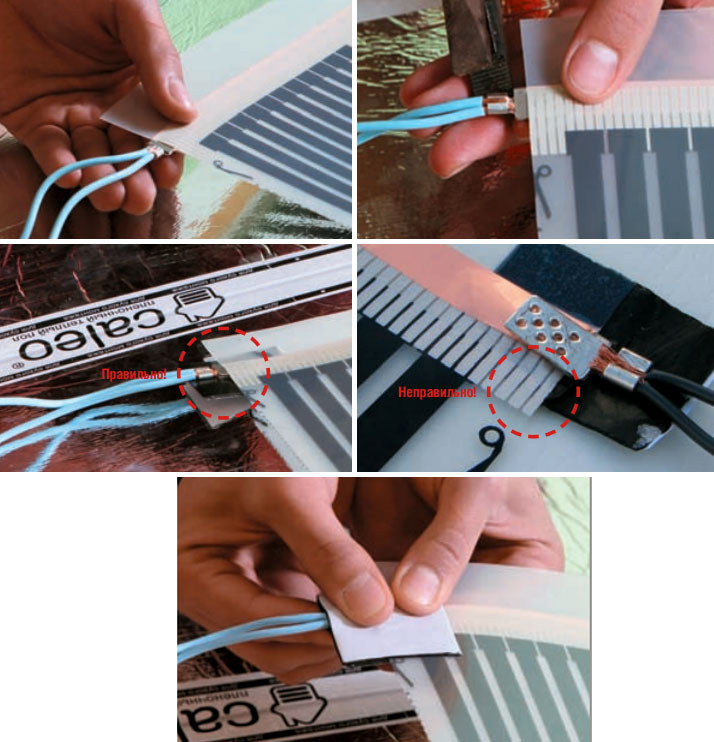

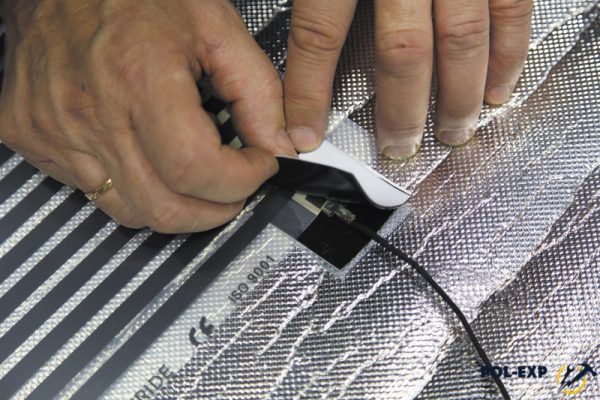

Особое внимание уделяется изоляции контактов, а также возможным местам повреждения пленки
Таблица. Виды монтажа ИК пленки.
| Вид | Описание |
|---|---|
Сухой | Применяется при монтаже на поверхности ИК пленки ламината, ковролина. Для монтажа плитки используется, но редко. Подразумевает тщательное выравнивание поверхности, укладку теплоизоляционного материала и непосредственно самой пленки, затем – монтаж защитного пленочного слоя (полиэтилена), листов гипсокартона и непосредственно самой кафельной плитки, которая закрепляется при помощи клея. В этом случае пленка не подвергается контактам с едкими веществами и прослужит долго. Но вот высота основания в этом случае получается довольно значительной, что не всегда актуально. К тому же такой способ проведения работ обойдется дороже. |
Мокрый | Используется для укладки плитки кафельной, камня и т. д. Так называемый классический метод. Работы будут стоить дешевле, чем при сухом типе монтажа, но они гораздо сложнее. В этом случае также подготавливается поверхность, затем укладывается теплоотражатель, на который монтируется ИК пленка. Далее она закрывается пленкой полиэтиленовой, армируется и заливается смесью для наливных полов. Плитка керамическая монтируется классическим методом (на клей) поверх этого слоя после его высыхания. Систему теплого пола можно запускать в работу примерно через неделю после укладки плитки. |
Особенности укладки плёночного пола под плитку
Особенности укладки плёночного пола под плитку
Последняя причина обусловливает особые требования при монтаже плёночных тёплых полов, особенно под тонкие финишные покрытия: ламинат и линолеум. Но и при установке системы тёплых полов под керамическую плитку существуют специфические требования к их монтажу, которые необходимо соблюдать.
- Чтобы действие их было наиболее эффективным, укладку следует производить либо в очень тонкую цементную стяжку толщиной 8~10 мм, либо в слой плиточного клея под армирующую пластиковую сетку.
- Применять металлическую армирующую сетку нельзя ни в коем случае.
- Укладка должна производиться только на открытой и свободной от мебели или домашнего оборудования поверхности пола.
Особенности укладки плёночного пола под плитку
Технические характеристики
- Пиковое энергопотребление в режиме нагрева — 100~250 Вт/м?.
- Рабочее энергопотребление в режиме терморегулирования — 35~85 Вт/м?.
- Максимальная доля инфракрасного излучения в спектре — 90%.
- Длина волны излучения — 5~20 мк.
- Рабочее напряжение — 220 В, 50 Гц.
- Максимальная рабочая температура — 130 °C.
Благодаря таким высоким эксплуатационным параметрам инфракрасные тёплые полы вполне способны к тому, чтобы применяться не только в качестве вспомогательных, но и основных элементов отопительных систем.
Расход электроэнергии и его снижение
Для подогрева полов в ванной, хватает 1,5 м2 плёнки, мощностью 100 вт/м2. В обычной ванной комнате, при установке на регуляторе температуры нагрева 25?C, питание будет включаться 4 раза в час, по 6 мин. За месяц это будет (4 х 6 х 24 х30)/60 = 288 ч. Расход электроэнергии составит 288 х 150 = 43,2 кВт.
Есть такая общемировая тенденция к повышению КПД нагревательной плёнки. Но как бы то ни было, если для поддержания температуры требуется затратить 100 Вт/м2, то уменьшить эту цифру не получится при любом КПД.
Но вот правильно спланированные работы по теплоизоляции, способны существенно уменьшить время работы нагревательных элементов.
Необходимые материалы
Стандартная комплектация системы пленочного теплого пола
- Термопленку в рулоне;
- Контактные зажимы;
- Комплект проводов;
- Битумная изоляция на самоклеящейся основе.

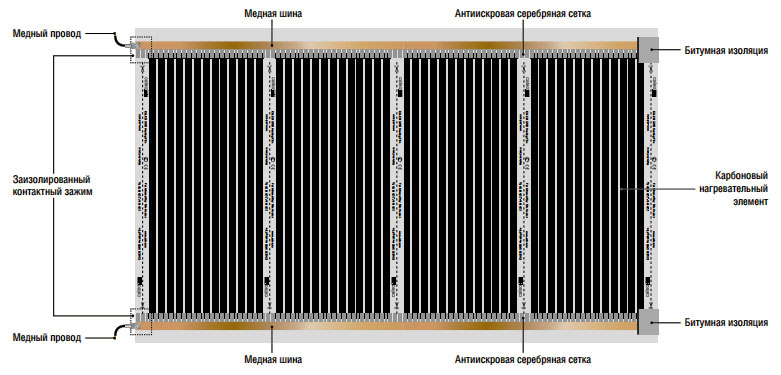

Общий вид и основные элементы термопленки
- Теплоотражающую изоляцию;
- Термостойкую полиэтиленовую пленку;
- Терморегулятор и монтажную коробку для него. Он подбирается исходя из выбранной мощности теплого пола и типа установки (встраиваемый или накладной);
- Дополнительный термодатчик при необходимости (один будет идти в комплекте с терморегулятором);
- Двусторонний скотч;
- Дополнительный провод для монтажа терморегулятора. Также он может понадобиться, если вы устанавливаете в одну комнату несколько комплектов теплого пола (нужно будет сложить их мощность для расчета сечения). Сечение провода подбирается в зависимости от мощности системы и материала приобретаемого провода (см. таблицу).
| Сечение провода, мм2 | Максимально допустимое потребление мощности с медным проводом, кВт | Максимально допустимое потребление мощности с алюминиевым проводом, кВт |
|---|---|---|
| 1,5 | 3,5 | 2 |
| 2,5 | 5,5 | 3,5 |
| 4 | 7 | 5,5 |
| 6 | 9 | 7 |
Достоинства ИК пола под плитку
Главный плюс плёночного отопления — несложный монтаж, он займёт всего 1 день. Помимо этого, при эксплуатации конструкция не нуждается в обслуживании. Стоит отметить, что такой пол не замерзает зимой.
К достоинствам ИК пола уложенного под плитку относятся:
- длина волны — она составляет 5 — 20 мкм, поэтому легко проходит через плитку;
- простота регулировки температуры — что позволяет без труда создавать комфортные условия;
- экономичность — расходует мало электроэнергии;
- отсутствие электромагнитного излучения — то есть, не наносит вред человеку;
- способность к ионизации воздуха;
- не высокая стоимость;
- эффективность — она больше на 20%, чем у других греющих полов;
- работоспособность — если ломается один элемент, вся конструкция продолжает функционировать;
- небольшая толщина — что не влияет на высоту потолков;
- влагостойкость — допустимо стелить в комнатах с повышенной влажностью (ванна, санузел, бассейн).
Виды электрических теплых полов под плитку
Какой пол лучше выбрать под плитку
Есть различные модели греющих полов, они бывают водяными и электрическими
Последние подразделяются на кабельные, стержневые и плёночные. Каждый вид имеет свои плюсы и минусы, на которые следует обращать внимание при выборе полового покрытия
Водяные тёплые полы — конструкция с уложенным трубопроводом, по которому циркулирует нагретый теплоноситель. Чаще монтируется в стяжку.
Электрические кабельные — в качестве элемента нагрева выступает кабель. Как и водяной пол, данный вид чаще заливается бетонной стяжкой, хотя допустим и «сухой» метод монтажа.
Электрические инфракрасные полы — самый лёгкий и недорогой вид для укладки, особенно в квартире. Представляет собой тонкую плёнку с карбоновыми пластинами.
Плюс кафеля, при размещении его на тёплом полу, он не препятствует прохождению тепла, что увеличивает КПД отопительной системы. Плитка кладётся чаще на бетонную поверхность, и фиксируется на клей. Для водяного и кабельного пола залитого стяжкой — это идеальное отделочное покрытие.
Декоративная отделка инфракрасных тёплых полов керамогранитом обладает рядом сложностей и особенностей, так как «пирог» очень тонкий. Но в принципе, запрета на такое соседство не существует.
Преимущества инфракрасного пола
Тонкий инфракрасный пол под плитку быстро укладывается и не боится морозов. Он быстро нагревает поверхность и выключается, а плитка еще долгое время сохраняет тепло и отдает его в воздух.
Преимущества инфракрасного пола:
- Равномерный нагрев помещения.
- Простота монтажа.
- Отсутствие протечек воды в случае аварии.
- Длительный срок эксплуатации.
- Установка инфракрасного пола не уменьшает высоты помещения.
- Доступная цена.
- Нет необходимости в обслуживании в процессе эксплуатации.
- Минимальное электромагнитное излучение.
- Ионизация воздуха.
- Работа теплого пола не сопровождается шумом, вибрацией или выделением пыли.

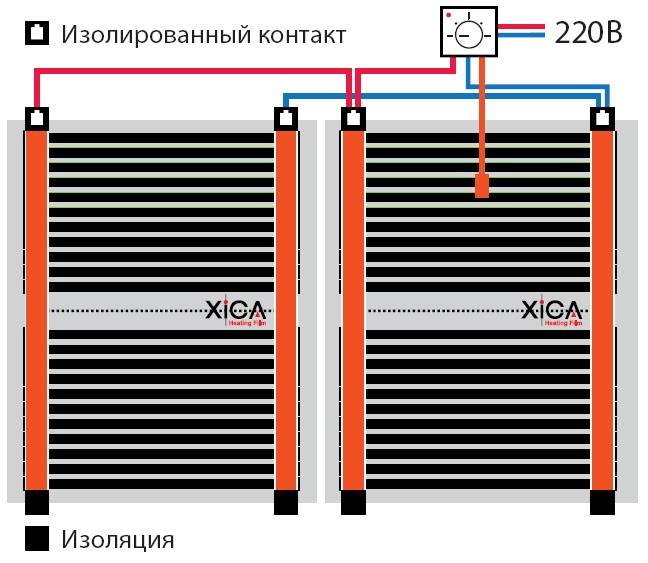

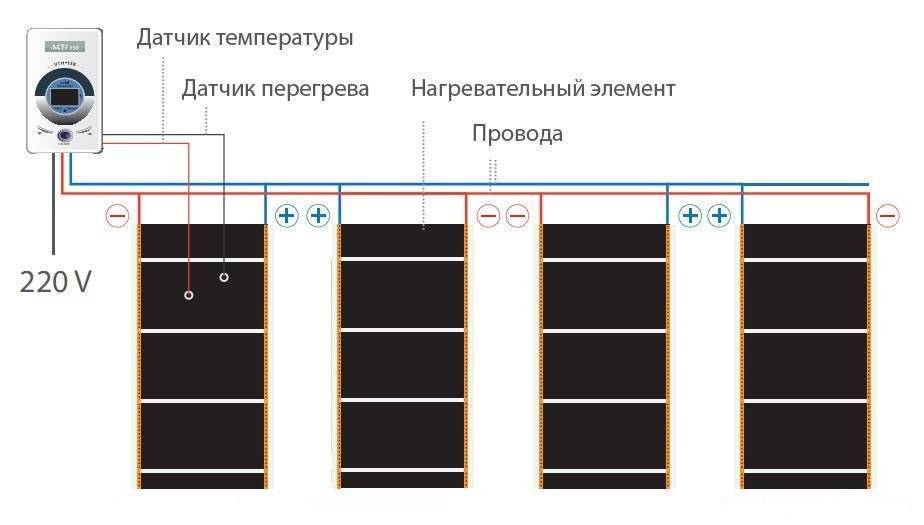

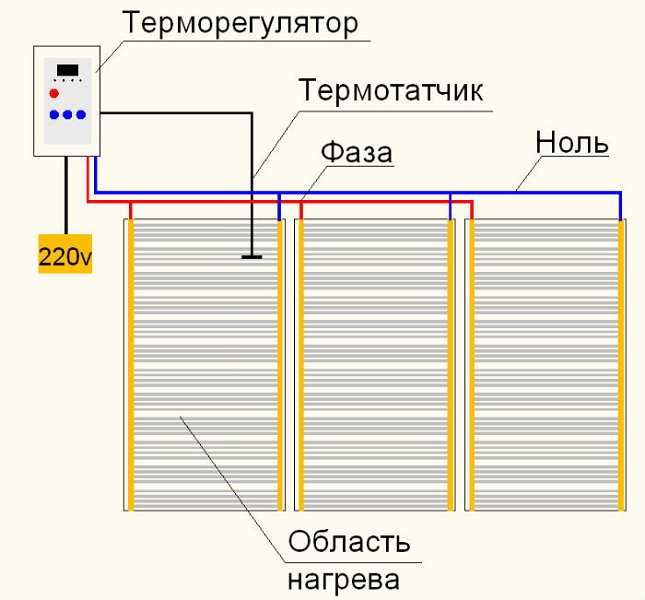

Схема подключения инфракрасного теплого пола
Существуют два основных типа инфракрасных теплых полов – пленочные и стержневые. При решении вопроса, как подключить инфракрасный теплый пол, следует учитывать, что каждый из них имеет свои отличительные особенности и подключается по собственной схеме. Монтаж пленочных полов осуществляется без использования бетона или цементного раствора. Это позволяет выполнить все работы в течение одного дня.
Для составления схемы подключения нужно выполнить предварительные расчеты. Вначале должен быть нарисован план помещения с выделением зон расположения мебели, бытовой техники и других тяжелых предметов. На этой же схеме заранее определяется место установки терморегулятора, а также линии проводов питания и подключения датчика температуры.
Далее на свободной площади отмечается расположение пленочных полос таким образом, чтобы они не пресекались и не перекрывали друг друга. Тем не менее, они должны максимально заполнять отведенную для них площадь.
Интенсивность нагрева выбирается в зависимости от функции отопления – будет ли оно основным или дополнительным. В первом случае выбираются системы с большей, а во втором – с меньшей мощностью. Кроме того, выбор мощности зависит от типа напольного покрытия. Например, для кафельной плитки требуется более мощная пленка из-за интенсивного поглощения тепла.
Схема подключения стержневых инфракрасных полов имеет свои характерные особенности. Свое название система получила из-за нагревательных элементов, выполненных в форме стержней. Внутри оболочки каждого стержня имеется композитный материал, состоящий из карбона, серебра и графита. Такое сочетание дает возможность саморегулирования, то есть самостоятельного увеличения или уменьшения количества выделяемого тепла на различных участках пола.
Схема подключения предполагает соединение между собой ИК-стержней изолированными медными проводами. Нагревательные элементы подключаются параллельно, поэтому при повреждении одного или нескольких элементов, остальные будут нормально функционировать. Однако, данное условие касается только соединения стержней. Если будет поврежден питающий провод, подключенный сбоку, вся система перестанет работать.
Достоинства инфракрасного теплого пола
Теплый пол инфракрасный пленочный – это универсальность и надежность, практичность и долговечность, польза для здоровья и доступная стоимость. Используя пленочный обогреватель можно создавать локальные источники тепла, любой по конфигурации и площади, например, на лоджии, эркере, лестнице. При низкой температуре нагревающей поверхности инфракрасная пленка для теплого пола обладает высоким прогревающим эффектом. Благодаря этому прогревание происходит равномерно не только в одной комнате, но и во всей квартире (доме). Достоинства и недостатки инфракрасного теплого пола описаны в статье тёплый пол инфракрасный: минусы и плюсы.
Инфракрасный теплый пол нагревает предметы в помещении
Выбор материалов для теплоизоляции
Использование для теплоизоляции плёночных полов рулонных утеплителей на основе вспененных полимеров – грубая ошибка. Они облегчают и удешевляют монтаж, но эффективность у такой конструкции минимальная.
Причина кроется в малой толщине и мягкости этих материалов.
- Толщина теплоизоляции под инфракрасной плёнкой должна быть минимум 4 см. В противном случае, нагреваться будут не только пол под ногами, но и плита под плёнкой.
- Теплоизолятор должен быть жёстким! Как только материал сминается, эффективность теплоизоляции уменьшается. Если пенополипропилен толщиной 6 мм, сжать в два раза, то его эффективность будет равна аналогичному материалу с толщиной менее 3 мм. Уменьшение коэффициента более чем в два раза происходит потому, что эффективность теплоизоляции любого материала зависит от количества воздуха в его структуре. А при сжимании, уменьшается количество воздуха, но плотность самого пенопропилена возрастает на единицу объёма. А более плотный материал, лучше проводит тепло.
- Упругость теплоизолятора не играет роли, потому что нагрузка будет статичной.
В дополнении скажем, что пробковые утеплители не подходят, по причине повышенной влажности.
В итоге, на выбор предлагаются три материала:
- Экструзионный пенополистирол;
- Сшитый пенополиэтилен;
- Пеностекло.
Пенополистирол не выдерживает даже малейшего контакта с лакокрасочными материалам имеющими в своём составе ацетон, толуол или ксилол. Достаточно даже наличия паров этих растворителей, чтобы наступила деструкция пенополистирола.
Пеностекло превосходит эти материалы по всем параметрам, оно:
- Не горит;
- Абсолютно инертно;
- Не повреждается грызунами и грибком;
- Обладает нулевым водопоглощением.
И что особенно важно, по прочности оно сравнимо с кирпичом, а не с пенопластом. Стоимость 1 м2 пеностекла при толщине 4 см ? 300 руб
Стоимость 1 м2 пеностекла при толщине 4 см ? 300 руб.
Сверху будет настилаться водостойкая гипсоволокнистая плита (ГВЛ).

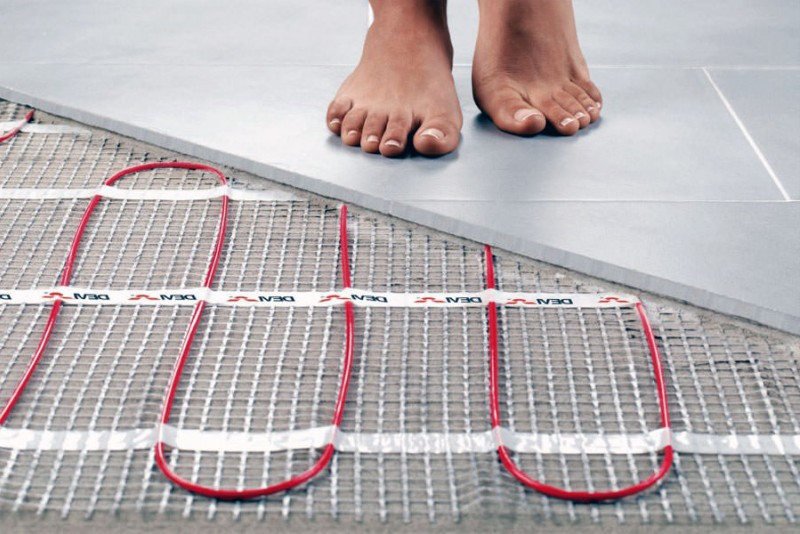

Кабельный тёплый пол
Кабельный тёплый пол может представлять из себя:
- кабель двух или одножильный,
- кабель, уложенный в маты;
В любом случае такой кабель или маты можно монтировать в стяжку, а сверху класть плитку. Конечно, эффективная работа кабельного тёплого пола потребует некоторых правил укладки.
Данная система подключается к электрическому терморегулятору, позволяющему настраивать температуру системы.
- Кабель гораздо тоньше водяных труб, поэтому сам пол будет тоньше.
- Эта система отопления в любом случае не зависит от водяного отопления, то есть от ЖКХ (жилищное коммунального хозяйства).
- следит за температурой, поэтому система работает экономично.
- Если терморегулятор показывает температуру, то можно установить именно ту, которая нужна.
- Тёплый пол можно включить и выключить в любое время, при включении он заработает достаточно быстро.
- Поскольку этот тёплый пол никак не связан с прочими жильцами многоквартирного дома, то на него нет запретов.
- Если взять отдельно кабель, то его можно монтировать не только в пол, но и в плинтус или в другие места, недоступные другим отопительным системам.
- Поломка никак не отразится на ваших соседях.
- Зависимость от электричества, электричество отключается довольно часто.
- Если перегорит кабель, то придётся вскрывать весь пол. Скорее всего, кабель придётся выкинуть, хотя это на усмотрение хозяина.
- Сравнительная дороговизна кабеля. Конечно, можно взять любой провод, рассчитать сопротивление и температуру, какую должен выдавать, напялить защитную оболочку, но это всё для умелых рук и трезвой головы.
- Дороговизна электричества.
Покрытие кабельного пола
- Правильный монтаж подразумевает теплоизоляцию от плит перекрытия, то есть от потолка соседа. Прокладка фольги в этом случае ничего не даёт, хотя её и рекомендуют. Просто надо уложить слой из хорошего теплоизолятора.
- Поверх теплоизолятора можно сделать стяжку, или положить ГВЛ (гипсоволокнистые плиты), или иной подходящий материал. Монтировать непосредственно на утеплитель, если это пенопласт или полистирол нежелательно, поскольку слой последующей стяжки довольно тонок.
- Если монтируется одножильный кабель или маты, то надо следить за тем, чтобы все выводы в конечном итоге исходили и входили в одной точке, в точке подключения.
Важный аспект теплого пола – экономичность
Планируя установить систему теплый пол, человек не только выбирает недорогие компоненты и материалы, но и просчитывает будущую экономию. И если уже принято решение: инфракрасный пленочный теплый пол купить, то приобретаться инфракрасное полотно будет под замеры покупателя, без переплаты за лишние метры. Инфракрасные нагревательные элементы и по своей структуре, и по размещению на плоскости пола обеспечивают более высокую теплоотдачу, чем, например, кабельная система обогрева. Поэтому пленочный инфракрасный теплый пол способствует снижению расходов и при покупке, и в течение всех последующих лет эксплуатации. Использование инфракрасного теплого пола – это реальная возможность сократить потребление электроэнергии (на отопление) на 25-30% и в киловаттах, и в денежном эквиваленте.
Инфракрасный теплый пол видео
Расчет материала
Необходимая удельная мощность кабеля вычисляется с учетом площади пола, которая будет покрыта нагревательной системой. Перед приобретением материалов необходимо сделать расчет площади обогрева и мощности кабеля. Все измерения можно сделать при помощи компьютерных программ или воспользоваться услугами продавца-консультанта в магазине. Самостоятельно можно рассчитать длину кабеля, умножив площадь обогреваемой поверхности на выбранную удельную мощность и разделив полученное на мощность кабеля.
В зависимости от характеристики помещения потребляемая мощность электрического пола может составлять от 100 до 180 ватт/м?. Сухое, обогреваемое помещение, отапливаемое еще одним источником, потребует до 120 ватт/м?. При повышенной влажности, например, в ванной комнате, используется мощность до 150 ватт/м?. На балконе, лоджии или в неотапливаемой комнате мощность может достигать 180 ватт/м?. Подогрев пола под плитку может быть основным источником тепла, это влияет на удельную мощность обогреваемого помещения.
Шаг укладки кабеля высчитывается так: необходимую удельную мощность обогрева умножают на 100 и делят на мощность кабеля. Расчеты производятся таким образом, чтобы впоследствии не резать кабель (это категорически запрещено). При использовании одножильного провода нужно учесть, что его конец должен вернуться к началу монтажа, тем самым увеличивается его длина. Для укладки нагревательных матов шаг кабеля не требует расчетов. Мощности системы рассчитываются по площади обогрева.
Финишные покрытия на плёночный тёплый пол
Можете использовать в качестве финишного покрытия ковролин, линолеуми другие мягкие материалы. Главное учитывать, что под ними плёнку легко повредить.
Также учитывайте, что пробковый пол, является плохим проводником тепла. В связи с этим, укладка плёночного тёплого пола под это покрытие нецелесообразна, но возможна.
Если возникла необходимость укладки нагревательной плёнки под мягкие покрытия, делайте это в тех местах, которые не будут подвержены большим нагрузкам и повреждениям (шкаф, кресло, диван, секция и другие).
Керамическая плитка не очень подойдёт для такого пола. Плиточный клей на плёнке плохо держится и придётся использовать армированную сетку, чтобы удержать клей. Для плитки лучше применить электрический мат.
Идеальными финишными напольными покрытиями на тёплый пол из плёнки — это ламинати паркетная доска.
Быстрый монтаж и отсутствие специфических строительно-отделочных работ, идеально подходит для тех, кто хочет уложить электрический тёплый пол своими руками.

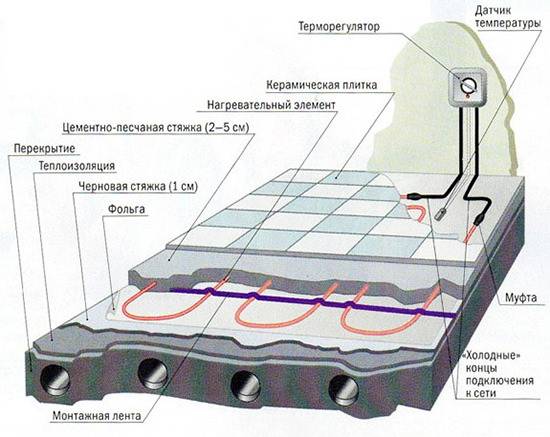

Устройство электрического типа теплого пола
Принцип действия системы основан на свойстве проводников нагреваться при прохождении по ним электрического тока. Нагревательным элементом является специальный саморегулирующий электрический кабель.
Он способен автоматически менять сопротивление на тех участках, где зафиксирован перегрев. Это необходимо во избежание перегорания. Кабель выпускается одножильным и двужильным.
Чаще всего маты электрического теплого пола укладывают рядом и параллельно друг другу
Перед началом монтажа, поверхность выравнивают и делают тонкую песчано-цементную стяжку до 0,3 см. толщиной. Если необходимо, под нее устраивают теплоизоляцию.
Высыхание произойдет через 3 дня. Только после этого можно крепить монтажную ленту. Затем необходимо закрепить терморегуляторв удобном месте и уложить кабель согласно инструкции, имеющейся на упаковке.
По завершении укладки, вновь делается стяжка от 3 до 10 см. толщиной.
Полного высыхания она достигнет только через месяц. Только тогда можно уложить напольное покрытие. Для этого очень хорошо подойдет, производимый в Германии водостойкий ламинат 33 класса 12 ммтолщиной.
Поверх электрических матов необходимо сделать бетонную стяжку толщиной от 3 до 10 см
Главные преимущества:
Из недостатков необходимо указать следующие:
Этапы обустройства электрического теплого пола
Произведенный в Германии, водостойкий ламинат 33 класса 12 мм прекрасно сочетается с электрическим типом теплого пола.
Особенность использования электрического типа теплого пола заключается в выборе оптимального режима, при котором обеспечивается достаточный нагрев при оптимальном использовании электроэнергии.
Разновидности терморегуляторов
Если вы хотите правильно подключить электрический пол к сети, необходимо не только правильно установить, но еще необходимо и правильно выбрать терморегулятор. Существует несколько типов устройств:
- Простые. Они позволяют выставить только один параметр – температуру. Причем делается это механическим способом.
- Сложные. Работают они благодаря программируемому управлению. На электронном табло отражаются все необходимые параметры.
Что касается способа установки, то в этом случае можно выделить такие терморегуляторы:
- Настенные, заглубленные внутрь стены.
- Накладные.
Конструкция и предназначение датчика
Если вы решили обустроить электрические полы, вам просто необходимо подключить к ним датчик, который будет измерять температуру нагрева пола. Он состоит из 2-х проводов, которые фиксируются между собой термопарой. Этот элемент способен менять сопротивление в зависимости от того, до какой температуры нагрелась пленка.
Датчики могут показывать температуру теплого пола или воздуха в помещении.
Подключение датчика и кабеля теплого пола к электрической сети (клик для увеличения)
Во втором случае датчик может находиться прямо в корпусе терморегулятора. Однако учтите, прежде чем выбрать представленный элемент, обязательно учитывайте наличие в помещении дополнительных средств обогрева. Если в комнате присутствуют батареи, то лучше отдать предпочтение тому датчику, который измеряет температуру теплого пола. В этом случае его показатели будут максимально точными.
Можно ли укладывать пленочный пол под плитку?
Дать ответ на этот вопрос легко, но перед этим важно проанализировать условия эксплуатации пола, посмотреть рекомендации по укладке системы. В инструкции к нагревательным полотнам указано, что они могут быть уложены и под ламинат, и под дерево, и в том числе под плитку кафельную
Таким образом, монтаж этой системы под кафель можно производить смело.
Монтаж пленочного теплого пола
Инфракрасная пленка для пола
В целом же, ИК полы обычно укладываются под ламинат, ковролин и т. д. по технологии так называемого «сухого монтажа». Но, тем не менее, их укладывают и под плитку, но уже с использованием плиточного клея, а иногда и стяжки или смесей для наливных полов
Однако в последних двух случаях важно помнить о некоторых особенностях проведения работ
Адгезия у пленки невелика. Именно поэтому просто заливать ее цементным раствором нежелательно – стяжка получится плавающей. При падении на такое основание чего-то тяжелого на стяжке может образоваться трещина, исправить которую не получится. Интересно, что для повышения адгезии многие пытаются сделать на поверхности пленки насечки и разрезы, но ряд этих процедур негативно скажется на результате работ. Все эти места придется тщательно изолировать, иначе полы могут начать биться током.
- Пленка не любит щелочь. Цементные растворы, которые используются для заливки стяжки, имеют щелочную среду и будут оказывать крайне негативное воздействие на ИК пленку. Таким образом, она быстро придет в негодность. Результатом может стать короткое замыкание или просто поломка всей нагревательной системы.
У инфракрасного теплого пола есть свои минусы
В целом же, под плитку можно использовать кабельный пол – он, скорее всего, прослужит дольше, чем пленочный, и является специально предназначенным для такого вида работ типом подогрева полов. По крайней мере, для «мокрой» установки он идеален. Однако, если монтировать ИК полы правильно и с соблюдением всех требований безопасности (заземление, работы в сухом помещении и т. д.), проблем с ними быть не должно.
Пленочный теплый пол Heat Plus
Принцип работы
ИК пол — тонкая плёнка, между слоями которой размещены карбоновые пластины. Именно они служат нагревательным элементом вырабатывающим тепло. Устройство функционирует от электросети, обогрев осуществляется при помощи инфракрасных лучей размером 10 — 20 мкм.
Плёнка быстро нагревает пол, а наличие терморегулятора, позволяет ему отключаться по достижению нужного уровня нагрева, и опять включаться при охлаждении. В итоге, устройство функционирует приблизительно 20 минут в час.
Плёночный пол имеет самый большой КПД, если сравнивать его с другими системами. При быстром нагреве, расход электричества не значительный, тем самым инфракрасный пол считается более выгодным и экономичным.
Кроме того, он нагревает не воздушные массы в комнате, а предметы в ней, а они уже обогревают воздух. Это позволяет создать прекрасную атмосферу в квартире, так как не происходит пересушивание воздуха, при этом, он насыщается отрицательно заряженными частицами.
Инфракрасный пол прекрасно подходит для разных помещений, идеальным вариантом является его укладка под плитку в туалете или ванной (предлагаем ознакомиться с пошаговой инструкцией по установке ТП в ванной комнате).
Какой вариант предпочесть — водяной или инфракрасный?
На данный момент существуют два принципа обустройства теплых полов — электрический и водяной.
При обогреве помещений с помощью электрического теплого пола, в качестве теплоносителя выступает переменный ток, протекающий в электросети. Поступая на нагревательный кабель или пленку, электрический ток трансформируется в тепло.
Инфракрасный нагревательный элемент преобразовывает электрический ток, подведенный к его клеммам, в тепло
В системе водяного теплого пола теплоносителем служит горячая вода центрального отопления, которая циркулирует по трубам, смонтированным в толще стяжки. Тепло, исходящее от труб или пленки, нагревает поверхностный слой пола, распространяясь таким образом по всему помещению. Давайте рассмотрим достоинства и недостатки электрической и водяной системы подогрева, чтобы понять, какой тёплый пол под линолеум станет залогом комфорта и удобства в использовании.
Сравнивая системы обогрева, нужно отметить, что водяной теплый пол чаще применяется в индивидуальном строительстве, а электрический – при обустройстве квартир. В многоквартирных домах водяная система обогрева применяется реже, так как центральная система отопления, особенно в старых домах, не рассчитана на увеличение нагрузки. Поэтому, врезка теплого пола в стояк отопления может окончиться, попросту говоря, неприятностями. Горячая вода, циркулирующая по трубам водяного пола, постепенно охлаждается и возвращается в стояк практически холодной. Это значит, что в квартире, расположенной этажом ниже, радиаторы отопления нагреваться не будут.
Водяной теплый пол прокладывается в толще стяжки, равномерно нагревая поверхность напольного покрытия
Иначе дело обстоит в новых домах, где, как правило, система отопления заводится на этаж и разветвляется в стяжке. В этом случае, водяной пол под линолеум может быть смонтирован без особого труда. Достаточно лишь разобрать стяжку и врезать контур труб теплого пола в уже существующую разводку. Однако, «подружившись» с системой отопления, водяной теплый пол может столкнуться с новым препятствием – высотой потолка. При установке водяного обогрева, потеря по высоте помещения составит 100-150 мм за счет «пирога» теплого пола, состоящего из утеплителя, арматуры, труб и дополнительного слоя стяжки. Подобного недостатка лишен инфракрасный теплый пол, представляющий собой тонкую пленку, которая минимально влияет на высоту помещения.
Водяной теплый пол представляет собой замкнутый контур из труб, подключенный к коллектору
Еще одно принципиальное свойство теплых полов – инерционность. Водяной теплый пол обладает высокой инерционностью, то есть медленно нагревается и долго остывает. Такой постепенный нагрев хорошо сочетается с линолеумом, ограждая напольное покрытие от перегрева из-за резких скачков температуры. Пленочный теплый пол под линолеум в этом отношении, не настолько хорош, как водяной. Низкая инерционность инфракрасных нагревательных элементов, с одной стороны, позволяет быстро регулировать температурный режим обогрева, но с другой, может привести к перегреву линолеума.
Инфракрасный теплый пол состоит из параллельно соединенных нагревательных полос, подключенных к терморегулятору
Относительно влияния на здоровье человека, более полезен водяной теплый пол. Электрический пленочный пол не настолько безопасен, как могло бы показаться. Он генерирует слабое электромагнитное излучение, как и любой другой электроприбор. Мало того, на поверхности инфракрасного теплого пола будет накапливаться статическое электричество, а это значит, что напольное покрытие будет интенсивно притягивать частички пыли.
Нагревательный элемент инфракрасного теплого пола состоит из графитовых полос, запаянных в лавсановую пленку
Выбирая систему теплого пола, нужно обязательно оценить ее экономичность в двух аспектах – в монтаже и в эксплуатации. Водяной теплый пол потребует значительных финансовых вложений на этапе установки, но будет более экономичным в использовании. Инфракрасный теплый пол под линолеум, наоборот, – простой и недорогой в укладке, но обернется на этапе эксплуатации немалым расходом электроэнергии. Оценив все «за», «против» водяного и инфракрасного теплого пола, вам остается только выбрать систему обогрева, оптимально подходящую к конкретным условиям вашего дома или квартиры, — линолеум отлично комбинируется с любой из них.
