Как сделать коаксиальный дымоход своими руками: Инструкция

Монтаж оборудования

Как мы уже отметили выше, монтаж и установка коаксиальных труб для газового котла отличается от того, что мы привыкли видеть. Особенная конструкция коаксиальных отводов добавляет требований, которые серьезно осложняют монтаж.

Теперь нужно думать не только о том, как проложить трубу по простейшей схеме. А это не так легко, особенно если вывод предполагается организовывать из квартиры в многоквартирном доме.

Нужно еще и соблюсти все требования, игнорирование которых чревато серьезными осложнениями в будущем.

Основные требования

Перед тем как рассмотреть весь монтаж от начала и до конца, обратимся к этим самым требованиям. Они очень важны и не без причины.

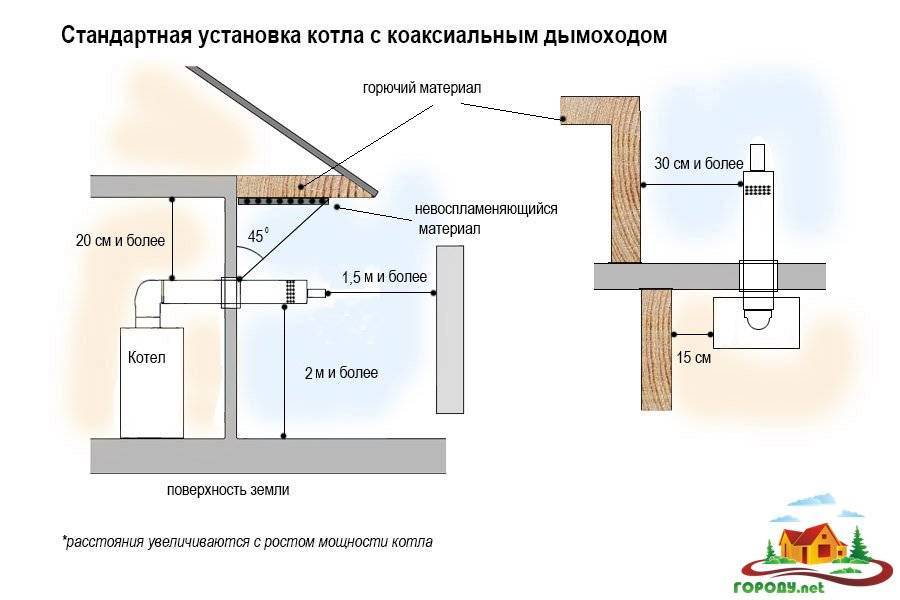

Базовые требования, по которым проводится монтаж коаксиальных труб размерами 100/60 мм:

• монтаж трубы выполняют так, чтобы она подвешивала с уклоном примерно в 3 градуса;
• Вывод коаксиального дымохода нельзя устанавливать ближе, чем на расстоянии 1.5 метра от земли и 0.6 метра от окна;
• Монтаж всех составляющих (а коаксиальный дымоход полностью разборный) выполняется только с применением . Никакой самодеятельности, иначе быть беде;
• Если трубу надо удлинить или дополнительно растянуть – пользуемся герметиками и мастиками для коаксиальных выводов. Покупать их лучше у производителей, они часто обеспечивают своих покупателей не только непосредственной продукцией, но также и всеми материалами, необходимыми для ее обслуживания.

Все эти требования надо соблюдать неукоснительно. В особенности это касается пунктов, что отвечают за непосредственное расположение труб.

Процесс установки

Рассмотрим установку трубы на примере монтажа под котел Бакси. На самом деле выбрать можно любой котел, они практически всегда имеют идентичную конструкцию.

В качестве рабочего коаксиального дымохода возьмем самый распространенный в наших краях вариант трубу 100/60 мм. Где 100 мм – диаметр внешней трубы для образования тяги, а 60 мм – это диаметр внутренней трубы осуществляющий непосредственный отвод продуктов горения.

Этапы работы:

1. Готовим все оборудование.
2. Планируем путь прокладывания труб.
3. Сверлим отверстия в мешающих нам конструкциях. Диаметр подбираем по внешней трубе дымохода, добавляя к ней еще 10 мм для крепежей. Если труба у нас имеет диаметр 100 мм, тогда отверстие надо сверлить диаметром 110-115мм.
4. Подключаем основу к выводу от котла. Чаще всего этот вывод находится на верхней его панели.
5. Устанавливаем первую часть трубы, закрепляем ее и фитингами.
6. Продолжаем прокладывать коаксиальный дымоход с соблюдением всех требований.
7. Герметизируем стыки труб.
8. Тестируем работу системы.

Как видите, ничего сложного в этом процессе нет.

Монтаж коаксиального дымохода (видео)

Старайтесь скреплять все части труб как можно качественнее. Чем качественнее будут стыки, тем меньше проблем появится в будущем.

При необходимости добавляйте фитинги к конструкции, но только там, где они действительно нужны. На каждые три метра трубы разрешается установить максимум 3 фитинга или два колена. Но это отметка граничной черты. Желательно уменьшить их количество до минимальных показателей.

Следите за тем, чтобы оси наружной и внутренней трубы были параллельны друг другу и никогда не смещались. Смещение, конечно, может произойти, но только со временем. В процессе же монтажа все должно быть идеально.

Приближаются холода. Все больше людей старается выполнить систему отопления в своих домах. Самый лучший вариант в такой ситуации – это отопительный котел. Если же установить электрическое устройство, то проблем никаких не предвидится. Агрегат будет преобразовывать электрическую энергию в тепловую. Но если же принято решение установить газовый котел, то нужно позаботиться о том, чтобы от него правильно была смонтирована система отведения продуктов сгорания.

Также нужно позаботиться о том, чтобы к котлу подавался нужный объем кислорода. Как правило, в таком случае устанавливается коаксиальная труба. Она сможет обеспечить работоспособность газового котла с камерой сгорания закрытого типа. Обычно коаксиальная труба сразу же продается вместе с котлом.

Котлы с закрытой камерой сгорания можно устанавливать в любом помещении. Оборудование не требует специальных вытяжек, через которые будут выходить продукты сгорания. Единственное условие – наличие коаксиальной трубы.

Конструкция и принцип действия

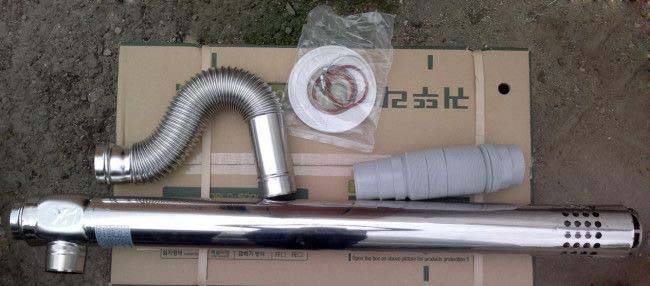

В комплект коаксиального трубопровода входит различное количество деталей в зависимости от схемы устройства дымоотвода.

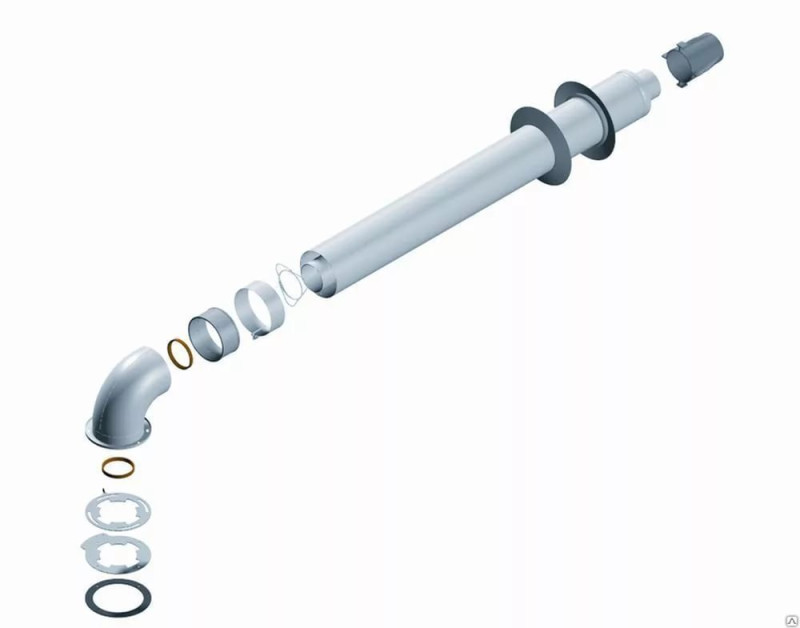

Конструкция коаксиального дымохода

Основными являются:

• переходник для присоединения к топочному агрегату;
• колено 90 градусов для изменения направления трубопровода;
• Труба коаксиальная прямая. Конструктивно состоит из двух частей, расположенных одна в другой с продольными перегородками между ними;
• соединительная муфта с уплотнением и хомут стяжной для укрепления стыка;
• воздухозаборник.

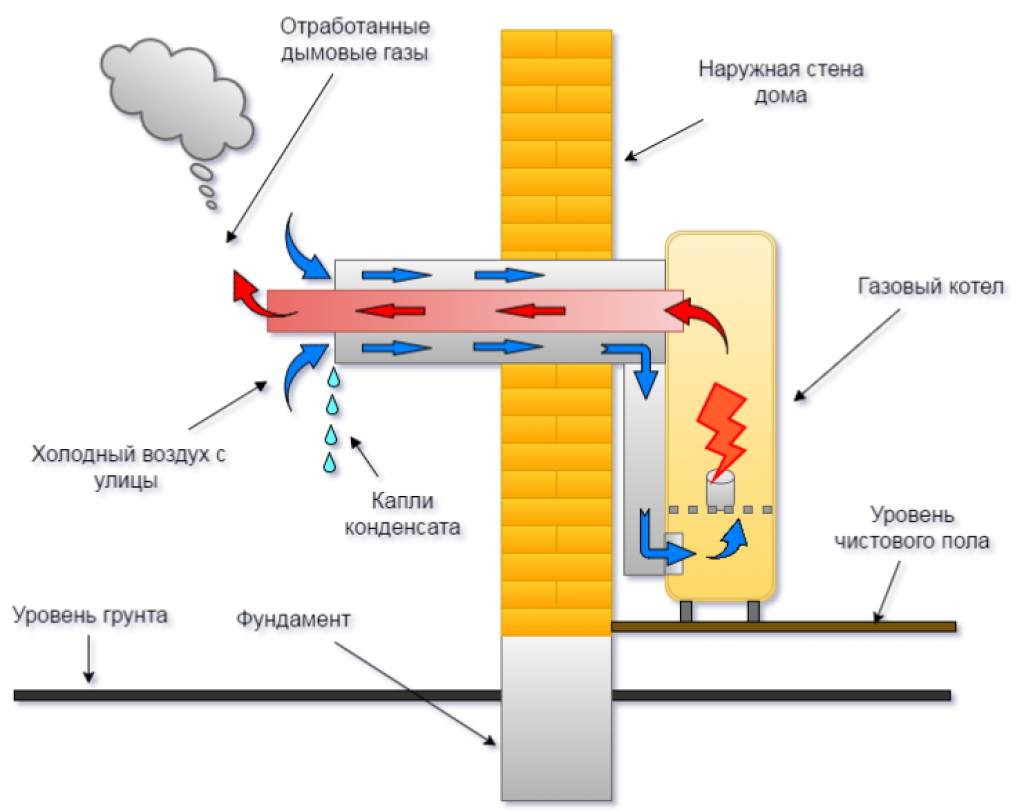

Принцип действия дымохода такой конструкции заключается в том, что при сгорании топлива образуются топочные газы, сразу устремляющиеся в трубу. Создающаяся зона пониженного давления заполняется наружным воздухом по каналу между стенками труб. Согреваясь по ходу от внутренней трубы, он попадает в топку и подогретый кислород активно вступает в реакцию с топливом. При этом КПД устройства значительно возрастает. Охлаждаемая наружная стенка благоприятна для пожарной безопасности устройства.

Материалы и инструменты для монтажа дымохода

Комплектность дымохода зависит от места расположения теплового агрегата. Устройство состоит из ряда стандартных узлов, разрешающих выполнение дымоходов любых конфигураций. Модули модифицированы, что способствует легко укомплектовать устройство необходимыми деталями и упрощает монтажные работы. При создании коаксиального дымохода используются такие узлы:

• трубы прямые – основной элемент дымохода;
• тройники – выполняются под углами 30, 90 и 45 градусов, предназначены для изменения направления при монтаже;
• муфты и отводы угловые – соединение труб;
• сборники конденсата – используются на каждом вертикальном участке, снабжены водяным затвором для предотвращения подсоса наружного воздуха, от этого снижается тяга в дымоходе;
• вставки с ревизионными окошками для ремонта и обслуживания дымохода;
• Входные и выходные насадки – идут в комплекте с оголовками, применяются для вывода печных газов и забора воздуха из атмосферы. Насадка выходная устанавливается на отдалении от воздухозаборника, чтобы избежать смешивания чистого воздуха с продуктами сгорания;
• переходник – устройства для подключения дымохода к генератору тепла;
• крепёжная арматура в виде фланцев, хомутов и кронштейнов;

Материалом для изготовления элементов дымохода может служить:

1. Сталь листовая нержавеющая.
2. Лист оцинкованный.
3. Термостойкий пластик.
4. Сплавы алюминия.

Общим требованием для них является устойчивость к температурам не ниже 250–300 градусов.

При сборке дымохода используется простейший инструмент для установки крепежа, такой как отвёртки и ключи. Для крепления кронштейнов к стенам понадобится электродрель и пластиковые вкладыши – дюбели. Отверстие в кирпичной стене можно выполнить шлямбуром и зубилом.

Разновидности дымоотводов коаксиального типа

Различают несколько видов конструкции «труба в трубе». Подробно рассмотрим каждый из них.

Наружные и внутренние системы

Все коаксиальные дымоходы в зависимости от места их расположения делят на наружные и внутренние. Первые располагаются на наружной стороне постройки и закрепляются прямо на фасаде.

Учитывая, что такие конструкции несколько портят внешний вид здания, их стараются размещать на внутренних сторонах постройки. Отличительная особенность дымохода наружного типа – простота в обслуживании и монтаже.

Внутренние конструкции монтируют в специально проложенных шахтах, которые проходят внутри здания и отделены от жилых помещений. В некоторых случаях в качестве таких шахт могут использоваться традиционные дымоходы.

Важно, чтобы их устройство и размеры полностью соответствовали современным требованиям противопожарной безопасности. Внутренние системы достаточно сложны в обслуживании и монтаже

Не утепленные и утепленные устройства

В холода, особенно в сильные морозы, канал, подающий в систему воздух, может промерзать. В этом случае количество кислорода, поступающего в камеру сгорания, резко уменьшается, что приводит к ухудшению работы отопительного прибора.

В некоторых случаях и к его остановке. Поэтому там, где низкие температуры длятся довольно длительный период времени, а также там, где зимой нередки сильные морозы, рекомендуется устанавливать утепленные системы.

Утепленные коаксиальные дымоходы отличаются наличием еще одной трубы. Между нею и внешней деталью закладывается слой негорючего теплоизолятора, что предотвращает замерзание конструкции

Коаксиальный дымоход утепленного типа отличается от стандартного наличием еще одной трубы. Система выглядит как три вложенных друг в друга детали.

Свободное пространство между двумя крайними элементами утепляется. С этой целью оно заполняется любым подходящим утеплителем. Это надежно защищает воздушный канал от обледенения и промерзания.

Горизонтальный или вертикальный вывод

Изначально коаксиальные дымоходы разрабатывались как горизонтально ориентированные системы, но на практике такое расположение возможно не всегда. Большинство дымоходов такого типа представляют собой смешанные конструкции.

В них могут присутствовать как вертикально ориентированные, так и горизонтальные участки. Это обусловлено местом расположения отопительного прибора в здании. В некоторых случаях возможно использование вертикальных дымоотводов, но только для котлов без принудительной тяги.

Коллективные и индивидуальные конструкции

Для обслуживания одного отопительного прибора используются индивидуальные коаксиальные дымоходы. Это простые системы без разветвлений, которые могут иметь различную конфигурацию.

Для работы с несколькими котлами монтируют коллективный дымоотвод. Это шахтная система с несколькими разветвлениями. При этом каждая из веток отходит к одному из теплогенераторов. Такая конструкция может быть только вертикальной.

Коллективный дымоход коаксиального типа отличается наличием нескольких теплогенераторов, подключенных к одной шахте. Может быть как наружным, так и внутренним

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Выбираем уклон

Горизонтальный дымоотвод в холодном климате нередко перемерзает зимой – холодный воздух во внешней трубе успевает охладить дымовые газы, в результате на внутренних стенках образуется и замерзает конденсат, постепенно блокируя выходное отверстие. Такой эффект наблюдается, если уклон дымоходной трубы выполнен наружу из соображений, что конденсат будет стекать на землю.

Намерзание конденсата при уклоне трубы наружу

Практика показывает, что уклон трубы наружу можно выбирать в регионах с мягким климатом. Если зимы суровые, рекомендуется выполнить уклон трубы внутрь и смонтировать приемник конденсата, чтобы влага не попадала в камеру сгорания, снижая КПД котла.

Утепление наружной части коаксиального дымохода не является действенной мерой в борьбе с промерзанием трубы, смонтированной с уклоном наружу. Более практичным вариантом станет использование специального комплекта, устойчивого к обледенению. Такой коаксиальный дымоход оборудован удлиняющей насадкой для центральной трубы, по которой отводятся дымовые газы. Внутри насадки расположена защитная спираль. Воздухозаборные отверстия внешней трубы размещены в ее нижней части с краю.

Основные параметры и особенности универсального коаксиального дымохода 60 100

Универсальный коаксиальный дымоход 60 100 является эффективным и надежным способом для вентиляции и отвода газовых и дымовых выбросов. Он представляет собой систему из двух труб — внутренней и наружной — которые располагаются параллельно друг другу. Внутренняя труба отводит отработавшие газы, а воздух для сгорания поступает через пространство между трубами.

Основные параметры универсального коаксиального дымохода 60 100:

1. Диаметры: внутренний диаметр внутренней трубы — 60 мм, наружный диаметр наружной трубы — 100 мм.
2. Материал: изготавливается из нержавеющей стали, обеспечивающей высокую прочность и устойчивость к коррозии.
3. Теплостойкость: коаксиальный дымоход обладает высокой теплостойкостью, выдерживая высокие температуры и не деформируясь.
4. Универсальность: может использоваться с разными типами отопительных систем, включая котлы, газовые водонагреватели и другие.
5. Экономичность: универсальный коаксиальный дымоход обладает низкими сопротивлениями, что позволяет сэкономить энергию при работе системы отопления.

Особенности универсального коаксиального дымохода 60 100:

• Простота монтажа: установка коаксиального дымохода не требует сложных и длительных работ. Достаточно правильно соединить внутреннюю и наружную трубы, используя соединительную фланцевую муфту и крепления.
• Компактность: универсальный коаксиальный дымоход занимает минимум места благодаря параллельному расположению труб.
• Надежность: изделие проходит контрольное испытание на прочность, что обеспечивает долгий срок службы и безопасную работу.
• Аксессуары: для удобства установки и эксплуатации универсального коаксиального дымохода предлагаются различные аксессуары, включая тройники, колена и защитные элементы.

Преимущества и недостатки универсального коаксиального дымохода 60 100
Преимущества
Недостатки

• Универсальность и совместимость с разными типами отопительных систем.
• Простота и надежность монтажа.
• Высокая теплостойкость и устойчивость к коррозии.
• Экономичность при работе системы отопления.

• Требуется правильно подобрать размеры и аксессуары для конкретной системы.
• Необходимость регулярной проверки и чистки для поддержания оптимальной производительности.

Универсальный коаксиальный дымоход 60 100 является надежным и удобным решением для отвода газовых выбросов от различных типов отопительных систем. Правильная установка и регулярная техническая обслуживание обеспечат его эффективную работу на протяжении длительного времени.

Частые ошибки и рекомендации

Ошибки встречаются нередко. К сожалению, мастера не придают значения мелочам, а таковых в системах дымоудаления котельных нет. Вот только часто встречаемые ошибки, а также рекомендации от специалистов:

• неправильно выбраны параметры дымоотводящей трубы;
• количество поворотов более трех;
• есть длинные горизонтальные участки;
• не проведено утепление на участках, которые проходят по улице или в неотапливаемых помещениях;
• длина дымохода значительная, что создает обратную тягу за счет сильного порыва ветра;
• отклонение верхней части дымохода от вертикали;
• большое сечение дымоходной трубы, за счет чего быстро остывают топочные газы, отсюда снижение тяги;
• подключение вентилятора в газовых котлах с принудительным дымоудалением должно строго проводиться по рекомендациям производителя с учетом параметров самой системы;
• строго придерживаться требований пожарной безопасности.

И еще один вопрос, который волнует владельцев частных домов, как правильно вывести систему за пределы здания. В принципе, на этот вопрос ответ был дан в разделе устройство дымоходов. Конечно, все будет зависеть, какой конструкции труба используется. Если это коаксиальный дымоход, тогда установка проводится горизонтально, все остальные вертикально.

Виды коаксиальных труб

Видов подобных труб не так уже и много, однако, поговорить о них нужно, ведь они подразделяются на несколько классификаций. Первая из них разделяет по утепленному и не утепленному.

Комплект для монтажа

Первый вариант более подходящий для российских условий, его используют зачастую в северных широтах, центральной России, Сибири и Дальнем Востоке. Вторые, не утепленные пользуются спросом в южных краях, где отметки температуры редко опускаются надолго к минусовым значениям. Кроме того, дымоходы различаются по вариантам установки:

• Вертикальный коаксиальный канал, дымоход для газового котла. Зачастую такой способ используется только в том случае, когда нет физической возможности вывести трубу напрямую из котла, то есть сбоку здания, либо низкое помещение, рядом находятся окна либо другая постройка.
• Уже догадались, второй тип – это горизонтальный дымоход. Принцип работы коаксиального дымохода равняется на необходимость обустройства вентиляции (принудительной). Но, не забывайте, что длина, на которую можно вывести канал имеет ограничения. Как правило, все производители стараются указывать для каждой модели свои параметры, но общепринятым считается «вынос» не более трех метров. Поэтому перед тем как планировать конструкцию, изначально ознакомьтесь с характеристиками конкретной модели.
• Наклонный дымоход. Подобные варианты можно встретить гораздо реже, чем может показаться. Зачастую, выбор на них падает только в том случае, если нет технической возможности установить полноценный вертикальный либо горизонтальный отвод. Стоит отметить, что у подобных конструкций будет кардинально другой вывод и КПД, в соотношении с другими меньше.

Варианты установки

В зависимости от варианта установки, нужно придерживаться определенных правил, прописанных в инструкции. Но, для всех типов каналов есть некоторые общие характеристики и правила:

Изначально выбирайте тип вывода, ориентируясь на котел, его сечение, характеристики прописанные производителем, может так получится, что производитель не предусмотрел конкретно такой вывод в конструкции. Для образования и поддержки лучшей тяги, лучше устанавливать вывод немного выше конька. Это правило больше подходит для вертикальных вариантов установки. Нужно очень ответственно подходить к установке, малейшее повреждение или неправильный монтаж, может привести к попаданию отработанных газов, прямиком в помещение. Еще один нюанс, принято полагать, что выводящий канал, должен иметь диаметр больше, чем выход у котла. Источник тепла должен располагаться на полтора метра ниже, от уровня выходящего патрубка. Угол наклона при этом допускается не менее 3 градусов

Такой тип расположения, позволяет обеспечить беспрепятственное «спускание» конденсата в специальный приемник

Также обращайте внимание, что вход канала должен располагаться на уровне не меньше полутора метров

Некоторые особенности монтажа

Для каждого котла направление канала, отводящего продукты сгорания, определяется индивидуально. Горизонтальные системы могут быть использованы только для устройств с принудительной вентиляцией.

Ошибки в расчетах и монтаже могут привести к промерзанию системы и замерзанию конденсата на выходе. В таких условиях котел работать не сможет

Но и в этом случае максимальная длина такого участка не должна быть больше 3 м. Случается, что производитель устанавливает другие нормы для своих котлов, поэтому следует ознакомиться с технической документацией устройства.

Конструкции вертикального типа для частных домов используются только в том случае, если есть причины, препятствующие выводу дымоотводного канала через стену. Это могут быть близко расположенные к выводной трубе окна, узкая улица, на которой стоит постройка, и тому подобное. В некоторых случаях, если это очень необходимо, допускается наклонная установка коаксиальной дымоходной трубы.

Варианты прохода коаксиального дымохода через строительные конструкции и расстояния между дымоходом и элементами дома приведены на основании многолетней практики эксплуатации

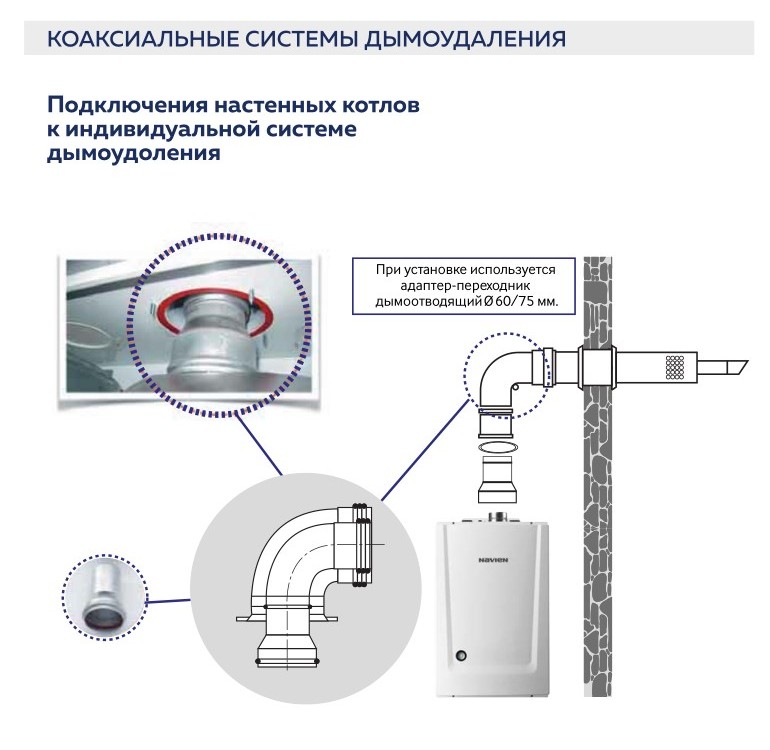

Подключение системы к отопительному прибору производится при помощи тройника, колена или трубы. При этом диаметры отводящего канала и выхода котла должны быть одинаковыми. В процессе монтажа все последующие детали закрепляются в предшествующих им так, чтобы не образовывалось препятствий, которые могут нарушить движение продуктов сгорания. Количество и тип элементов для сборки напрямую зависят от расположения выходного патрубка.

Если он находится сбоку, предполагается обустройство горизонтальной системы, если сверху – вертикальной. Последний вариант более прост в монтаже. В процессе обустройства коаксиального дымохода обязательно используются переходные узлы с жестким закреплением участков стыка двух элементов при помощи хомутов. Некоторые «умельцы» предпочитают применять самодельные варианты.

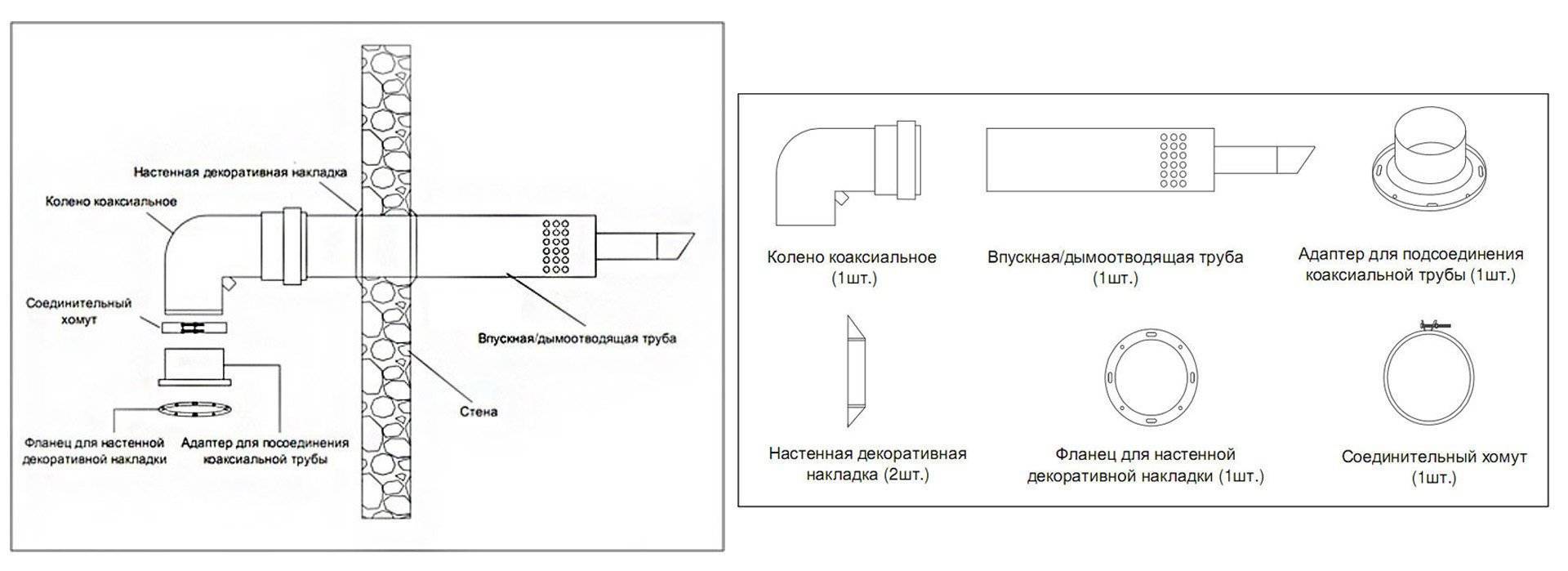

На рисунке представлена схема обустройства прохода горизонтального коаксиального дымохода через стену

Это могут быть собственноручно изготовленные переходники, подмотки из ленты или уплотнения из герметика. Подобные вещи недопустимы в использовании, поскольку крайне ненадежны. Система, собранная при помощи таких элементов считается небезопасной в эксплуатации. Помимо этого в процессе монтажа соблюдаются следующие правила:

• Выходящий наружу участок горизонтального дымохода должен быть наклонен на 3° вниз. У входящего в общий участок дымоотвода горизонтальный участок наклон выполняется в противоположном направлении, то есть снижается к котлу. Это необходимо для беспрепятственного стекания конденсата.
• На всем протяжении дымоходного канала не должно быть больше двух сгибов.
• Ревизионные люки, переходники и устройство для сброса конденсата должны быть легкодоступны для периодического осмотра.
• Дымоход не может быть выведен ниже уровня земли. При этом расстояние от вывода коаксиального дымохода до соседней постройки должно быть больше 8 м. Если на трубу устанавливается дефлектор, это расстояние сокращается до 2 м для глухой стены и 5 м для стены с оконными проемами.
• Если горизонтальный дымоотвод установлен в месте, где преобладают ветра, направление которых противоположно направлению отвода дыма, на выходе трубы необходимо установить заслон из жести. Расстояние между ним и выходным отверстием должно быть не меньше 0,4 м.
• На коаксиальных дымоходах, возвышающихся над уровнем земли менее 1,8 м, необходимо установить дефлекторную решетку. Она будет работать как защита от горячего дыма.

Все элементы конструкции должны плотно прилегать друг к другу. Каждая последующая деталь должна входить внутрь предыдущей на расстояние равное не менее чем половине диаметра сечения канала. Чтобы обвести конструкцию вокруг какого-либо препятствия используются специально предназначенные для этого колена. Угол их наклона может быть разным. Если система выводится через крышу, нужно соблюсти все требования пожарной безопасности.

Обустройство прохода коаксиального дымохода через крышу или через стену должно быть выполнено с точным соблюдением всех требований противопожарной безопасности

С этой целью используются специальные изолирующие патрубки и негорючие изоляционные материалы. Между трубой и перекрытием обязательно должна оставаться воздушная прослойка. Во избежание соприкосновения дымоотводящего канала и фрагментов кровельного пирога используется защитный кожух. Выход конструкции через крышу тщательно герметизируется. Участки стыков накрываются специальным фартуком.

Нормативы монтажа

Монтаж дымоходов производится согласно следующим требованиям:

1. Системы газоснабжения агрегатов тепловых, которые применяют природный газ в качестве топлива, требуется проектировать в соответствии с нормативными документами, требования к этим установкам сформулированы в СНиП 2.04.08–87
   и «Правил безопасности в газовом хозяйстве».
2. Давление природного газа при подаче должно быть равным до 0,003 МПа (0,03 кгс/см?)

3. Ввод газопровода осуществляется непосредственно в помещение, где находятся тепловые агрегаты.
4. Отведение дымоходных газов регламентируется согласно предписаниям СНиП 2.04.05–91.

5. Допускается удаление дымовых газов от теплогенераторов, которые оборудованы вмонтированной установкой принудительного удаления газов, через наружную стену здания.

Монтаж и установка дымохода

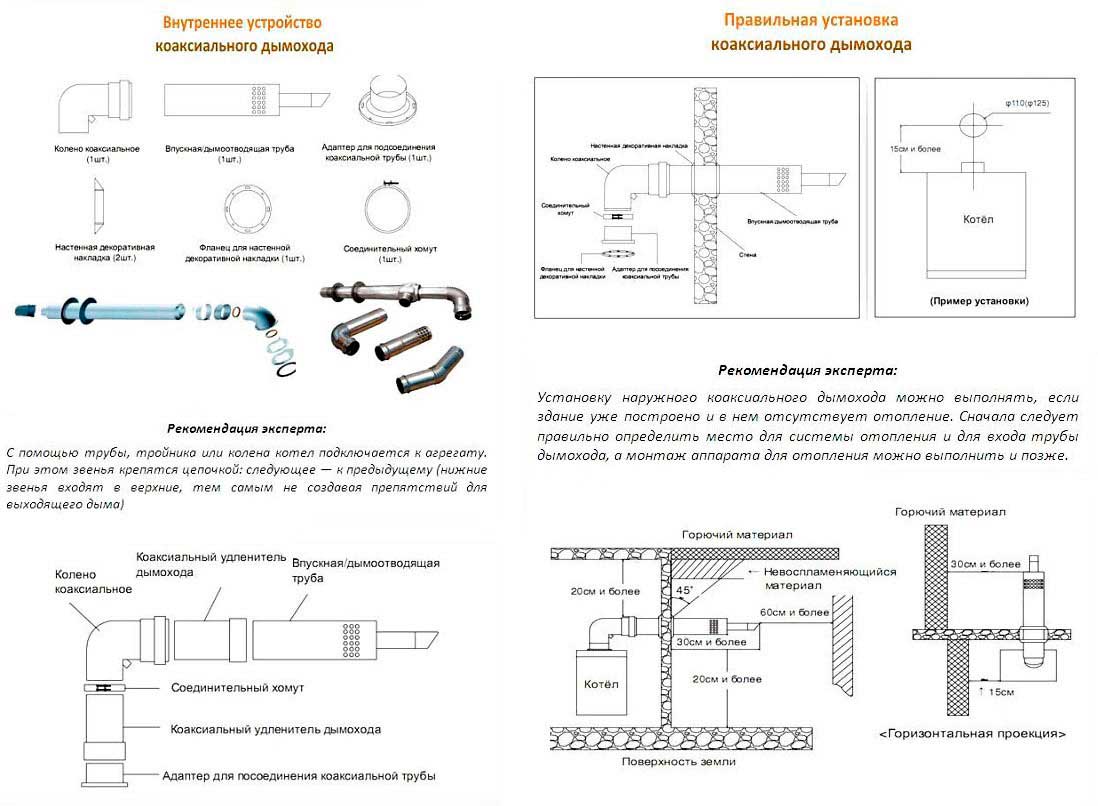

Дымоход – это система, предназначенная для вывода продуктов сгорания от отопительного оборудования в атмосферу. Корректный монтаж и установка дымохода являются важными факторами для обеспечения безопасной и эффективной работы отопительного устройства. В этом разделе мы рассмотрим основные этапы монтажа и установки универсального коаксиального дымохода диаметром 60-100 мм.

1. Установка выброса дыма

Первый шаг – установка покрытия с выбросом дыма. Рекомендуется выбрать оптимальное место с наименьшим количеством перепадов температуры и удаленностью от окон, вентиляционных шахт и входных дверей. Если позволяют правила устройства, выброс дыма может быть установлен на крыше или фасаде здания. Необходимо учитывать требования нормативов и предусмотреть дополнительную вентиляцию.

Сборка дымохода

Для сборки дымохода вам понадобятся комплектующие (трубы и элементы соединения), а также инструменты: отвертка, ключи, силиконовый герметик и т.д. Следуйте инструкциям производителя и правилам безопасности при установке дымохода. Обязательно убедитесь, что трубы и соединения плотно и надежно соединены.

Крепление дымохода

При креплении дымохода обратите внимание на его горизонтальное положение: оно должно быть ровным и горизонтальным на всей протяженности. Каждую секцию трубы крепите при помощи специальных стяжек или зажимов в соответствии с рекомендациями производителя

Защита от тепловых перегрузок

Для предотвращения тепловой перегрузки стен здания и создания пожароопасной ситуации необходимо предусмотреть защиту от тепловых перегрузок. Для этого используются специальные огнезащитные элементы, которые устанавливаются в местах прохода дымохода через перекрытия и преграды в здании.

Монтаж универсального коаксиального дымохода

Универсальный коаксиальный дымоход имеет два канала: один для отвода продуктов сгорания, второй для подачи воздуха для горения

При монтаже следует обратить внимание на правильное соединение и герметизацию разъемов, чтобы избежать утечки газов

Завершение монтажа

После установки и подключения дымохода необходимо выполнить проверку его работоспособности и герметичности. Включите отопительное устройство и убедитесь, что продукты сгорания правильно выводятся через дымоход, а воздух для горения поступает соответствующим образом.

Помните, что неправильно установленный или неисправный дымоход может привести к пожару или отравлению газами. Поэтому, в случае отсутствия опыта, рекомендуется обратиться к профессионалам для монтажа и установки дымохода.

Преимущества и недостатки коаксиальных дымоходов
