Как правильно сделать канализацию в бане

Подготовка к монтажу водоотвода

Выбираем вид канализационной системы

Для благоустройства бани возможно использовать три типа индивидуальной канализации:

безнапорная; напорная; подключаемая к централизованной городской системе водоотвода или к действующей канализации частного дома.

Безнапорная система

Безнапорная канализация

Безнапорный метод отвода стоков иначе называют самотечным. Это наиболее простой и менее дорогостоящий тип канализации для бани. Его основное преимущество: энергонезависимость. Монтаж безнапорной системы требует тщательного соблюдения уклона труб (1-1,5 см на 1 погонный метр) и невозможен при сложном рельефе участка.

Уклон канализации

Для транспортировки стоков необходимы трубы большего диаметра, чем при устройстве напорной системы. Крайне желательна прямолинейность магистрали. Если схема трубопровода включает точки поворота, в этих местах обустраивают смотровые колодцы. Это правило актуально для любого типа канализационной системы.

Труба Корсис для ливневой и безнапорной канализации

Безнапорная канализация – трубы из ПП

Монтаж труб безнапорной канализации

Колодец смотровой

Напорная система

Общая схема напорной канализации

Напорная система канализации предусматривает принудительную транспортировку сточных вод, которая обеспечивается насосом или насосной станцией. Техника может быть установлена как внутри, так и снаружи помещения. Напорную систему канализации для бани выстраивают в том случае, если по каким-либо причинам невозможно сделать безнапорную. Особенности этого типа канализации:

напорная дороже безнапорной; энергозависима; требует утепления техники в зимний период.

На фотографии трубы, применяемые для напорной канализации

Напорная канализация – насосы

Напорная канализация с фекальным насосом

Напорная канализационная труба

Врезная система канализации

Менее трудоемкий, но наиболее хлопотный способ – подключение к централизованной канализационной сети. Этот метод возможен далеко не для всех владельцев бань. Поэтому рассматривать его во всех подробностях не имеет смысла.

Подключение к централизованной канализационной сети

Чаще используется подключение системы стоков к уже имеющемуся на участке септику. Однако и в этом случае придется выбирать тип системы водоотвода (напорная или безнапорная).

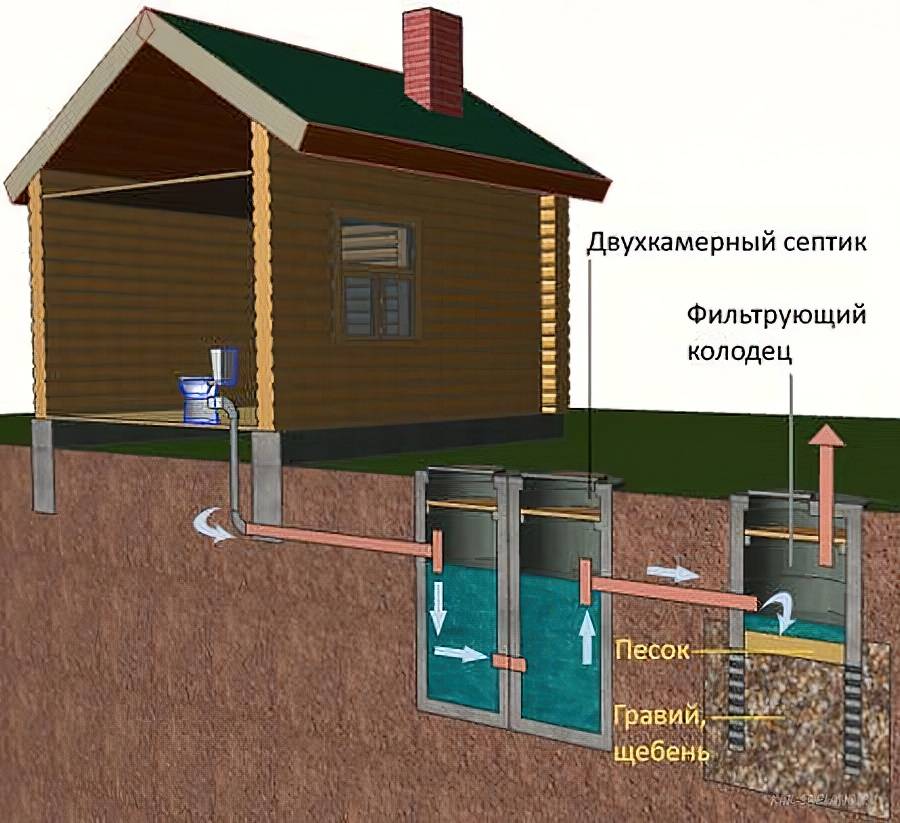

Подключение к септику

Требования к сточному водоотводу

• внутренняя канализация в бане, собирающая «серые» и «черные» стоки со всех приемников использованной воды, установленных во внутренних помещениях бани;
• наружная канализация, используемая для отвода сточных вод, их последующей очистки и утилизации.

К внутренней канализации в бане предъявляются следующие основные требования:

• пропускная способность водоприемников и трубопроводов должна обеспечивать полноценный отвод стоков из всех комнат;
• все детали и соединения должны обладать высокой механической прочностью и химической инертностью по отношению к воздействию пара, горячей воды, потовых выделений, фекальных стоков, моющих средств;
• ресурс безаварийной службы элементов должен превышать срок эксплуатации делаемой в бане канализации;
• сантехнические приборы, работающие в комплекте с приемниками стоков, должны оснащаться гидрозатворами в целях недопущения в баню неприятных запахов из канализации.

Наружная канализация банного комплекса частного дома должна отвечать следующим требованиям:

• обеспечение эффективного обеззараживания «серых» и «черных» водостоков;
• компактность коммуникаций и очистного оборудования;
• быть простой в обслуживании;
• быть адаптированной к имеющимся очистным системам на случай совместного использования в их составе.

На рис. ниже показан входящий в состав наружной канализации сливной колодец дренажного типа с фильтратом из щебня.

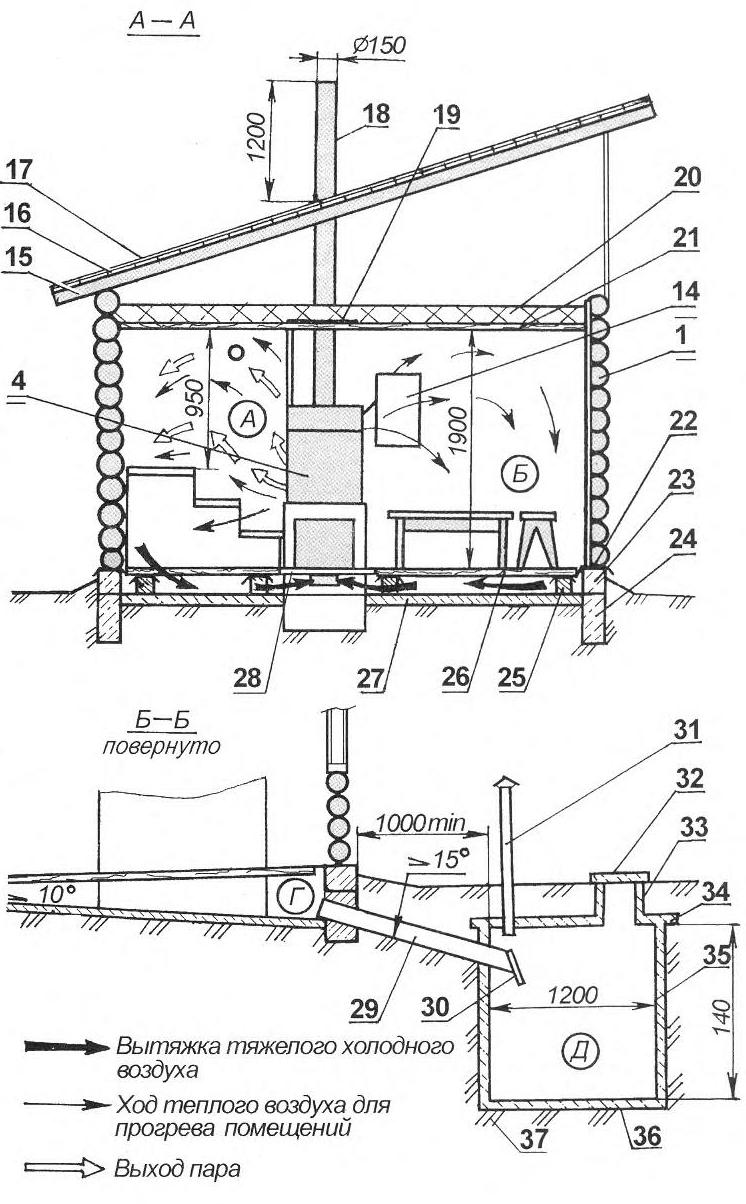

Сливной дренажный колодец

Способы организации слива воды из бани

На сегодняшний день известно несколько вариантов удаления воды. Все они являются не очень затратными, однако обладают достаточной эффективностью.

Поскольку строительство последних не представляет особых трудностей, их можно соорудить своими руками:

1. система, в которую входят сливная яма и септик. В качестве его заполнителя используется керамзит, битый кирпич. Воду очищают микроорганизмы, по окончании очистки ею можно поливать растения на участке;
2. сооружение колодца. В этом резервуаре обустраиваются стояки, где и накапливаются нечистоты. В дальнейшем нужны периодические выкачки отходов и их вывоз.

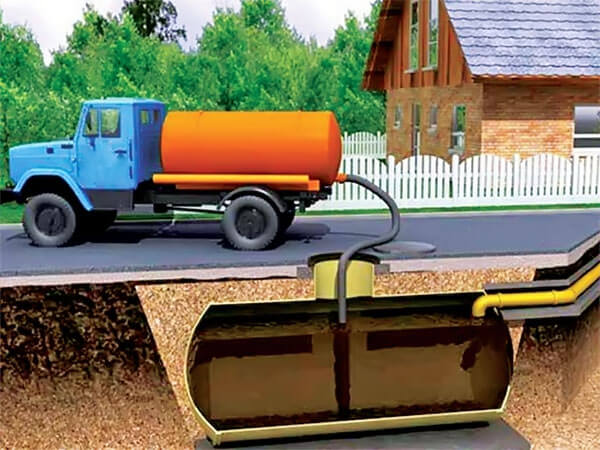

Минус заключается в том, что необходимо, время от времени, вызывать специальные машины-ассенизаторы (цена таких услуг немаленькая), для которых нужно обеспечить проезд. К тому же, колодец вырывается в самой нижней точке участка;

Это не лучший вариант, но встречается часто

1. вариант, при котором используется природная грунтовая фильтрация. Здесь сточные воды, оказываются в фильтрационном колодце без дна, на основании которого засыпаны слои загрузки-фильтрата. Вода, проходя сквозь них, очищается, а затем впитывается в почву на большой площади. Минус заключается в том, что придется укладывать трубы по всему участку, что обойдется недешево.

Особенности монтажа трубопровода

Греющий кабель для утепления наружной канализации

Так как напорная канализация дорога в установке, чаще обустраивают самотечную

В этом случае важно правильно подобрать размеры труб и разработать эффективную схему

Учитывают следующие рекомендации:

• для отвода стоков из моечной достаточно трубы диаметром в 40 мм;
• парилку обслуживает труба диаметром в 50 мм;
• сечение общей канализационной трубы достигает 100 мм;
• такой же водоотвод берут и для устройства трубопровода между септиками.
• для внутренней части системы лучше брать полипропиленовые трубы, для внешней – ПВХ или ПВ;
• на участках подключения трубы к стояку ставят воздушный клапан – он предотвращает срыв затвора в сифонах;
• наружную канализацию утепляют с помощью греющего кабеля или толстого слоя минваты и пластикового кожуха. Замерзлая вода разрывает трубы.

При монтаже трубы соединяют на раструб. Допускается пайка.

Подключение к центральной канализации

Подсоединение к центральной канализации выполняют только специалисты

Подсоединение к магистрали выполняют только специалисты, пользуясь пошаговым руководством и только после получения разрешения.

Такой вариант очень удобен, так как освобождает владельца бани от монтажа и обслуживания множества дополнительных приспособлений.

Единственное, что нужно установить на участке – ревизионный колодец, через который производится контроль за трубопроводом.

Наружная канализация бани

Способов организации внешнего участка банной канализации несколько. Утилизация стоков зависит от их объемов, климата и типа грунта, а также возможности сброса в центральную или локальную систему канализации.

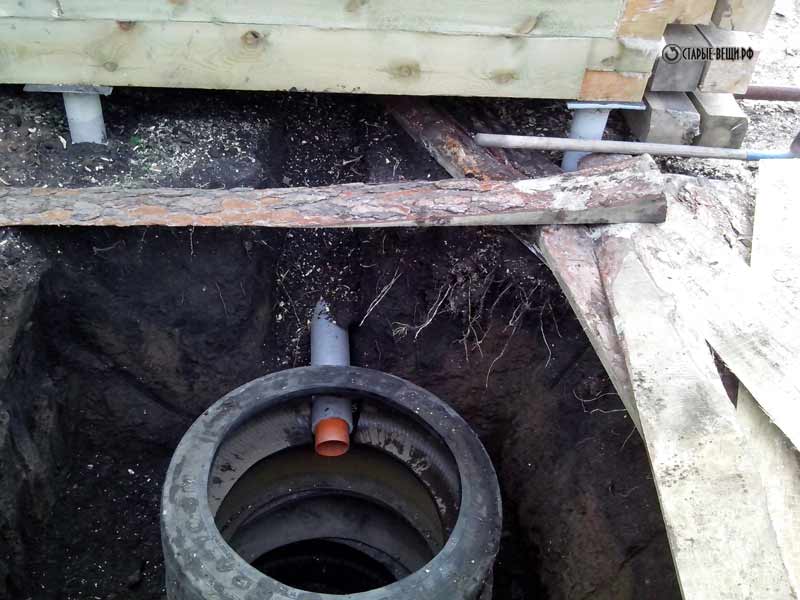

Дренажный колодец для бани

Для хорошо проницаемых почв с глубоко расположенным уровнем грунтовых вод с целью утилизации банных стоков часто применяют дренажные колодцы. Сделать их самостоятельно достаточно просто.

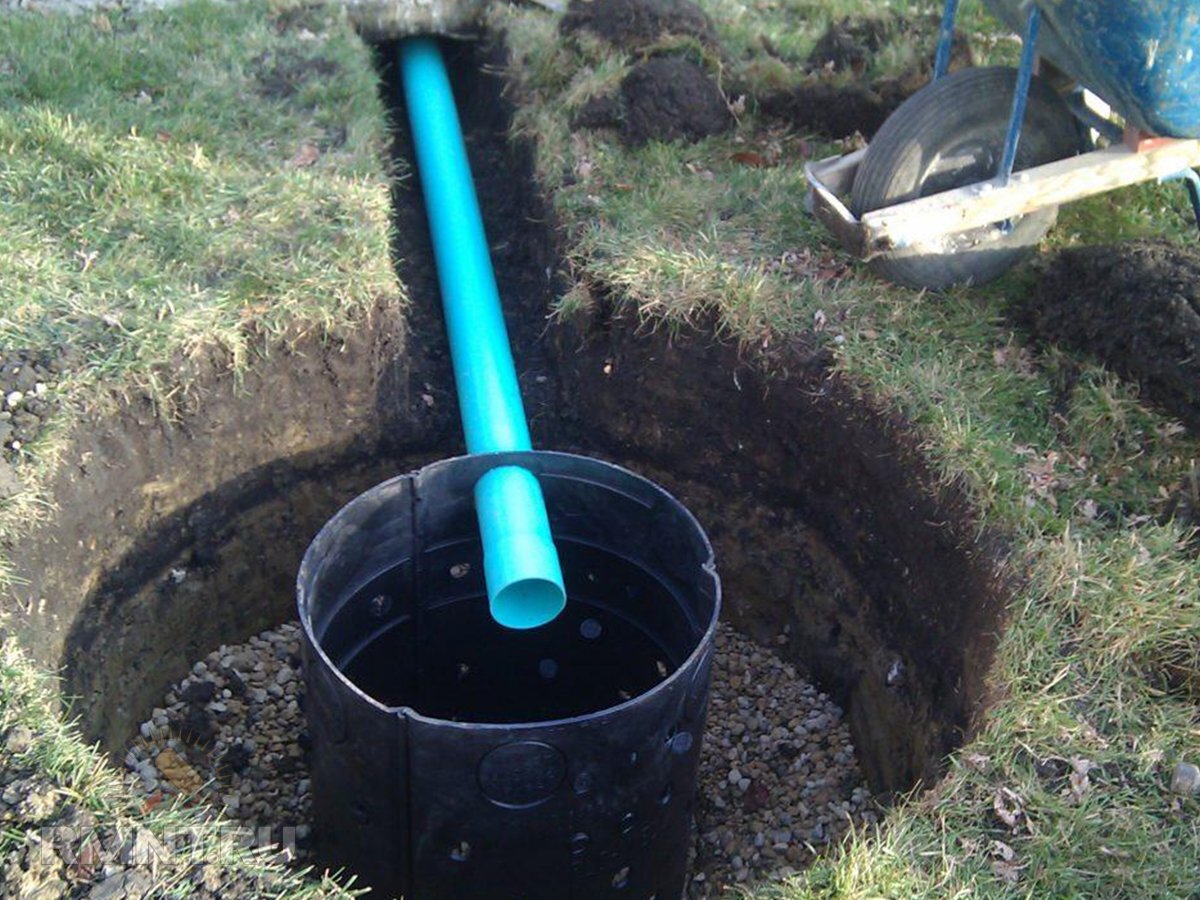

Шаг 1. Сначала выкапывают на расстоянии около двух метров от бани яму, площадь дна которой составляет 1 кв.м. Это котлован для колодца. Его глубина должна быть не менее 1 м и зависит от глубины промерзания почвы.

Шаг 2. К нему от бани выкапывают траншею для наружной канализационной трубы. Глубина канавы должны быть такой, чтобы трубопровод проходил ниже точки промерзания грунта. Траншею делают с соблюдением уклона.

Шаг 3. На дно котлована засыпают фильтрующий слой щебня, керамзита или песчано-гравийной смеси. Высота фильтрующей загрузки должна быть чуть выше уровня отметки нулевых температур почвы.

Шаг 4. Дно траншеи заливают жирным раствором глины, из которой формируют желоб. Обязательно соблюдают уклон в 2 см на погонный метр.

Шаг 5. В траншею укладывают трубу, идущую от бани до слоя фильтра дренажного колодца.

Шаг 6. При необходимости трубу утепляют дополнительно, например, минеральной ватой.

Шаг 7. Производят обратную засыпку грунтом колодца и канавы с трубой, утрамбовывают.

Сбор воды в приямок

Если баня построена на участке, грунт которого плохо пропускает влагу, то для простого варианта утилизации стоков изготавливают приямок под полом бани.

Шаг 1. Под будущим полом выкапывают небольшую яму, которая может иметь форму куба с минимальной длиной ребра в полметра.

Шаг 2. Стены и дно приямка заливают бетоном. Это необходимо для гидроизоляции. В качестве защиты от утечки влаги можно использовать любой водонепроницаемый материал.

Шаг 3. К приямку на высоте 0,1 м от пола подводят трубу, которая будет выходить за пределы бани и участка под уклоном. Как только в приямке стоки достигнут определенного уровня, жидкость будет удаляться по этому трубопроводу.

Шаг 4. В качестве гидрозатвора в приямке устанавливают пластину под наклоном. Ее фиксируют в трех местах к трубе, за исключением нижней части. От нижнего края пластины до дна должно быть 50мм.

Шаг 5. Укладывают полы под уклоном к центру комнаты. В нижней точке пола монтируют желоб, идущий в приямок с наклоном.

Шаг 6. В приямок выводят желоб.

Воду в приямок можно собирать и другим способом. Это вариант подходит для щелевых полов. В таком случае под основным деревянным полом делают черновой цементный пол, имеющий уклон, который идет к центру. В центральной точке – цементный приямок. Вода просачивается через щели и попадает в приямок, оттуда выводится за пределы бани.

Подключение к септикам и центральной канализации

Если возле участка проходит центральная канализационная сеть, то к ней можно подсоединить не только канализацию дома, но и бани. Для этого необходимо заказать проект водоотведения в проектной компании и предоставить его владельцам центральных сетей.

Для утилизации большого количества банных стоков с фекальными компонентами можно поступить следующим образом:

• установить накопительную емкость, для опустошения которой по необходимости вызывают ассенизаторскую машину;
• подключить канализацию бани к септику, очищающую домовые стоки.

Возможна также установка отдельного септика, но это требует дополнительных финансовых затрат, которые не оправданы для бани, используемой не ежедневно.

Вопросы и ответы

Разновидности систем канализации для бани

На сегодняшний день в основном используется несколько видов канализаций для бани:

• напорная,
• безнапорная,
• соединение с центральной канализационной системой.

Каждая разновидность обладает своими плюсами и применяется в зависимости от планируемого уровня нагрузки и бюджета.

Напорная система представляет собой канализацию, по трубам которой использованная вода попадает в отстойник и позже переходит в резервуар для очистки. Безнапорная система больше подходит для простых типов бань, в ней сточная вода по трубам попросту выходит в грунт. Соединение с центральной системой канализации используется для современных сооружений и представляет собой более сложное техническое решение, нежели первые две разновидности.

Напорная канализация лучше всего подходит для тех бань, которые расположены ниже уровня грунта. Правда, корректнее тогда называть такой тип сооружения сауной, поскольку традиционная баня представляет собой отдельное сооружение. В качестве достоинств такой системы выделяют следующее:

• надежность и длительный срок эксплуатации,
• быстрая постройка,
• простота и дешевизна обслуживания.

Стоит отметить, что система предусматривает обязательное использование насосной станции и целого комплекса разветвленных труб, по которым будет происходить сток воды. Напорную канализацию возможно монтировать в различных видах исполнения:

• в случае обустройства бани в цокольном этаже (то есть ниже уровня земли, в подземном этаже), необходимо устанавливать на том же уровне и компактную насосную станцию для отвода использованной воды,
• либо же возможен вариант с подключением стояка к общей системе в доме и последующим спуском всей системы в цокольный этаж.

Безнапорная канализации отличается своей простотой конструкции, поэтому имеет наибольшее распространение. Она не требует использования насосных систем и заметно экономичнее в плане обслуживания. Принцип работы заключается в естественном отводе использованной воды по трубам, которые располагаются под наклоном в сторону отстойника. Из достоинств такой системы выделяют:

• простоту монтажа,
• дешевизну материалов,
• высокую эффективность (при наличии достаточного перепада уровней).

Единственное затруднение, которое может возникнуть — это необходимость тщательного предварительного изучения грунта и рельефа территории, на которой будет располагаться баня. Обязательно нужно учитывать все тонкости, иначе слив воды будет затруднен частым забиванием и засорением системы.

Соединение с центральной канализационной системой может быть и напорным, и безнапорным. Суть такой системы сводится к тому, что отработанная вода поступает не в отстойник, а вначале в коллектор системы канализации. Подобный вид сооружений удобен тем, что отсутствует необходимость монтажа отстойников и резервуаров-септиков, а кроме того, такое подсоединение достаточно эффективно. Основным недостатком специалисты называют частое отсутствие возможности подключения к центральной канализации, поэтому такая разновидность менее популярна, нежели описанные выше два способа (расстояние от бани до канализации зачастую не позволяет обеспечить необходимый уклон).

Как выбрать место

Согласно регламенту СНиП на гигроскопичном грунте колодец устанавливается на расстоянии 20 или более метров от канализации. При этом минимальное расстояние до бани или дома должно составлять от 10 до 15 м. Эти нормы необходимо соблюдать в обязательном порядке.

Септик для сбора и предварительной очистки сточных вод можно залить бетоном или собрать из бетонных колец или металла. При желании можно купить готовую разборную конструкцию. Она монтируется на участке в соответствии с прилагаемой инструкцией. Если баня будет использоваться постоянно, необходимо обустроить систему отвода использованной воды в специальный колодец или в расположенный поблизости водоем.

Состав канализационной системы

                Устройство сети включает в себя две основные части:

• внутренняя. Представляет собой все трубы, сливные элементы и гидрозатвор, расположенные под стенами бани;
• наружная. Это система труб или открытых лотков, обеспечивающая транспортировку стоков в точку сброса.

Как правило, воду в бане сливают
прямо на пол. В центре устанавливают специальный элемент — трап. Это род
приемной воронки с сифоном. Он образует гидрозатвор для канализации в бане, исключающим
появление в помещении дурных запахов. Трап соединяется с канализационной
трубой, которая выходит за пределы постройки и соединяется с наружным участком
системы. Это может быть штатный переход одного трубопровода в другой, или слив
воды в открытый лоток. Завершающим элементом является приемный резервуар или
магистральная канализационная линия.

Для организации отведения стоков
иногда устраивают специальное углубление — приямок. Он нужен, если из-за
низкой высоты пола нет
возможности разместить элементы слива. Такая ситуация часто возникает при
сборке канализации в уже использующихся банях. Пол разбирают, делают
углубление, в котором свободно располагаются трап и пластиковый лоток канализации в бане. Если
высоты пола над уровнем грунта хватает, приямок не делают. Как правило, для
размещения элементов достаточно 20-30 см.

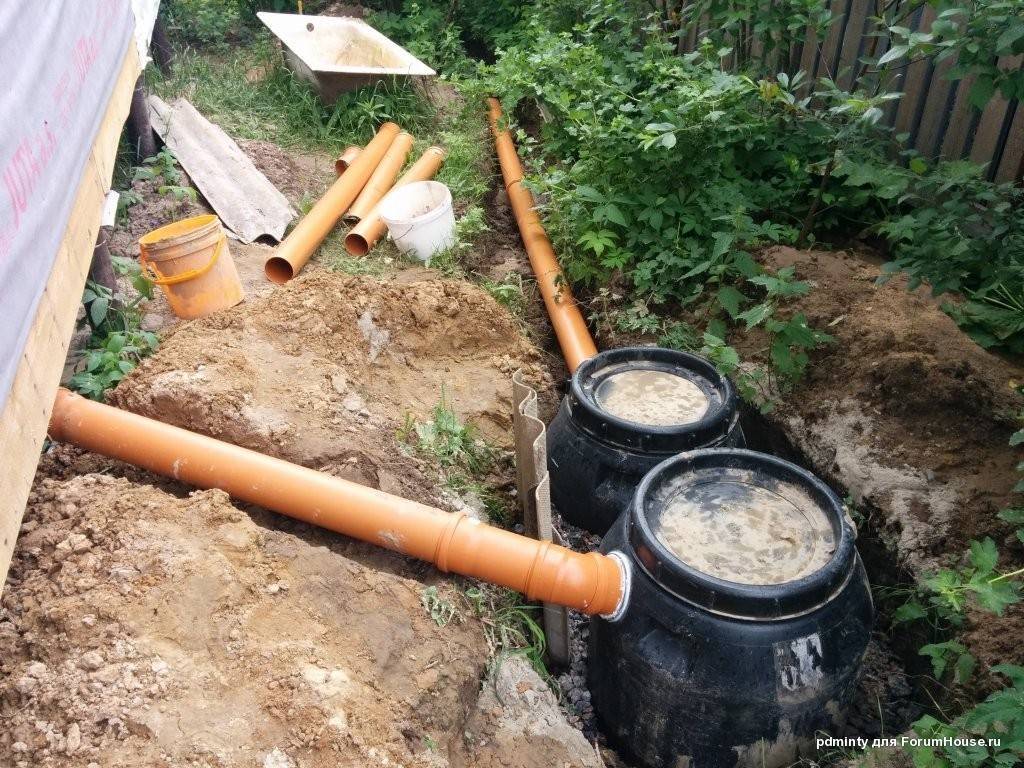

Установка септика

Наиболее часто встречающийся сегодня способ отвода хозбытовых стоков на загородных участков – установка накопительного септика, в который направляются стоки.Такой септик представляет собой герметичный резервуар из материала обеспечивающего достаточную прочность для его установки под землей на достаточную глубину. Он может быть выполнен из сборных железобетонных колец с надежной герметизацией швов или приобретен уже готовым в виде пластиковой или металлической емкости.

Следует понимать, что эксплуатация в зимний период диктует необходимость заглубления септика ниже отметок промерзания почвы на участке строительства.Если баня используется только в летнее время, это условие не является необходимым и септик можно установить на меньшую глубину.Объем накопительного септика следует определять расчетным путем в зависимости от количества сточных вод, которые будут в него сливаться. Как правило, в этот же септик сливается канализация от использования сантехнического оборудования, установленного в загородном доме. Поэтому объем должен позволять использовать его без опасности переполнения.Как правило, расход стоков на загородном участке не так велик, как в городской благоустроенной квартире. Даже с учетом мытья в бане, на человека вряд ли потребуется больше 100 л в сутки. То есть, если вы приезжаете раз в неделю на ваш загородный участок семьей из 3 человек, то ваш септик должен иметь возможность принять не менее 300 литров (0,3 м.куб.) стоков. За месяц в нем соберется примерно 1м.куб.жидких стоков, которые без труда может забрать ассенизаторская машина, бочка у которой имеет объем около 3 куб.м.То есть, септика объемом 2-3 кубических метра будет вполне достаточно для комфортного использования систем водоснабжения загородного дома, бани и имеющихся сантехприборов – раковины, унитаза, душа в моечной.

Монтаж внутренней системы канализации

Вид канализационной системы

К устройству грамотно спроектированной системы отведения отработанных вод подталкивают не только эстетические нормы, но действующие требования, направленные на поддержание безопасности экологии.

Согласно нормам 30-02-97 сбор и отработку стоков из бани и душа необходимо осуществлять с помощью очистных и фильтровальных сооружений, в которых предусмотрена песчано-гравийная отсыпка

Конструктивных решений автономных канализаций, возводимых при обустройстве бани, может быть множество.

По типу действия независимые системы подразделяются на два вида:

1. Безнапорная система – предполагает движение сточных вод по ней самотеком. Этот эффект достигается за счет правильно выдержанного угла наклона трубопровода.
2. Напорная система – предусматривает принудительную транспортировку стоков с задействованием насосного оборудования.

Канализационную систему для банной постройки сооружают, независимо от того, подведен или не подведен к ней водопровод. В любом случае, сам характер объекта подразумевает обильное использование воды, которое необходимо утилизировать.

При обустройстве самотечной системы угол наклона магистрали определяется диаметром труб.

Согласно пункту 18.2 СНиПа 2.04.01-85 уклон канализации в зависимости от диаметра используемых труб должен составлять порядка 15 миллиметров на каждый погонный метр

Самотечная система энергонезависима, но ее довольно проблематично правильно спроектировать при сложном рельефе местности.

Схема обустройства напорной независимой канализации с подключением насосного оборудования в подвале здания, когда септик расположен выше трубы, выходящей из постройки

Срок службы напорной канализационной системы исчисляется не одним десятком лет, а затраты на ее устройство с лихвой окупаются. Главное – задействовать насосное оборудование, оснащенное измельчителем, который перемалывает попадающие в водосток твердые частицы.

Подключение трубопровода к централизованной системе канализации – менее трудоемкий, но при этом более хлопотный способ. Поскольку применить его на практике могут лишь немногие владельцы бань, изучать подробно его особенности не будем.

Независимо от типа выбранной схемы канализации для бани, крайне важно соблюдать прямолинейность магистрали. Если при прокладке трубопровода предусмотрены точки поворота, то в местах их обустройства потребуется соорудить смотровые колодцы

Водоотвод в моечном помещении

Стандартная русская баня по планировке имеет 2 комнаты:

• предбанник;
• парилку, соединённую с моечной.

В стандартных современных дизайнах помещение для мойки и парилка – это две отдельных комнаты. Предбанник выполняет роль комнаты отдыха или раздевалки и в водоотводной системе не нуждается.

Основной фактор, который влияет на то как сделать слив в бане – это тип пола в помещениях, где используется вода.

Полы в моечном помещении и парилке делаются по следующим принципам:

Проливной. Конструкция основана на установке лагов. Подходит для южных регионов, где грунт сыпучий, песчаный. Пол устилается досками, между которыми остаются зазоры. Через настил вода стекает напрямую в землю, где сразу впитывается. Использовать такую технологию в центральной полосе и на севере нецелесообразно.

Проливной? пол в моечной баниИсточник stroypomochnik.ru

• Протекающий. Подходит для парных помещений с основанием на столбах или сваях. Пол из древесины устанавливается на лагах. Они закреплены на опорах фундамента или по периметру нижнего венца сруба бани. Сквозь расстояние между половицами вода стекает в нижний отсек. Отсюда попадает в систему водоотвода.
• Сплошной. В этом случае пол смонтирован без зазоров. Как правило, это бетонная заливка, покрытая керамической плиткой. Сделать уклон пола в бане для слива можно как к центру, так и в один из углов помещения, где устанавливается жёлоб для слива. Водоотводный трап на первых этапах строительства заливается бетонной стяжкой. Такой пол можно сделать в парилках с ленточным типом фундамента.

Укладка пола в моечнойИсточник vladimiruzhegov.ru

В первых двух вариантах конструкция водоотвода состоит из 2 частей: резервуар для сбора отработанной жидкости и водоотводная труба. Снаружи система выглядит по-разному, это зависит от размеров бани, породы почвы и от того как на неё влияет атмосферная температура.

Как сделать слив бани под полом надо решить ещё на самых первых этапах её строительства. От этого зависит тип пола, заливка бетона, необходимо заложить коммуникации заранее, есть вода будет уходить на участок и т.д. Для небольших помещений, которые планируется эксплуатировать редко, подходит простой водоотвод. Здесь не требуется большая сливная яма, её можно расположить прямо под полом или неподалёку от парной.

Если семья большая, а баней предстоит пользоваться на постоянной основе не реже 2 раз в неделю – ставится полноценная канализационная система, оборудованная колодцем для слива с дренажом.

Вариант слива в душевой для баниИсточник handbuilder.ru

Локальные очистные сооружения для бани

Если позволяют средства и гидрогеологические условия на участке строительства, можно установить локальные очистные сооружения, позволяющие получать условно чистые воды из хозбытовых стоков с последующим выпуском их на рельеф, на поля фильтрации или в любую канаву для дождевых стоков.Промышленностью сегодня выпускаются локальные очистные сооружения различных размеров и конструкций. Но почти все они имеют похожий принцип устройства. По сути это тот же септик, но оборудованный системой выпуска сточных вод после их очистки от механических и биологических примесей внутри сооружения локальной очистки.В конструкции таких очистных сооружений, как правило, выделяется 2-3 объема, использующиеся в качестве гравитационных фильтров-отстойников, соединенных между собой перепускной трубой.Такие секции за счет расширения по ходу движения сточных вод замедляют их скорость, приводя к выпадению взвесей. Очистившиеся от примесей сточные воды перемещаются в следующую секцию:

Очистные сооружения могут оборудоваться дополнительными блоками фильтрации для более высокой степени очистки:

Сооружения локальной очистки могут быть оборудованы насосом с поплавковым выключателем для перекачки стоков по достижению определенного уровня:

Такая съема позволяет перекачивать стоки для их выпуска в более удобном месте независимости от вертикальной планировки участка строительства.Очистные сооружения могут иметь производить только механическую очистку стоков (от взвесей. выпадающих в виде ила) или дополнительно оборудоваться системами биологической очистки, обеспечивающими полную переработку биологических загрязнений с помощью активного ила и анаэробного сбраживания. Но и стоимость таких систем значительно выше.

Примерные размеры установки септика с фильтратором показаны на рисунке ниже:

Порядок сборки канализационной системы

                Создание
системы не представляет серьезной сложности и обычно делается своими силами.
Процесс состоит из нескольких этапов. Пошаговая инструкция:

• создание проекта. Необходимо составить схему канализации, создать план участка в масштабе с указанием точки размещения дренажного колодца и линии прокладки траншей;
• производство земляных работ. Выкапывается углубление под резервуар, траншеи и приямок (если он нужен);
• сборка внутреннего участка и вывод трубы наружу;
• сборка внешней части системы;
• проверка работоспособности, засыпка пазух.

Не следует пренебрегать первым
пунктом. Когда создается канализация
в бане своими руками, схема позволяет продумать и решить многие вопросы
до начала непосредственных действий.

О всех преимуществах данного метода в видео ниже

Внутренний участок

                 Сборка внутренней части системы производится
до момента укладки пола. Сначала определяют высоту установки трапа. Это
контрольная точка подъема сливной трубы. По ней проводят отметки,
соответствующие минимальному уровню настила. Если требуется несколько трапов,
сразу отмечаются точки их монтажа и проводятся соединительные трубы. Они объединяются в один общий
трубопровод, который сквозь отверстие в фундаменте выводится наружу — в
траншею или открытый сливной лоток. Заливка пола производится только после
фиксации трубопроводов в определенном положении.

Дренаж с приямком

                Приямок — это углубление, предназначенное для размещения выпускных деталей — сифона трапа, трубопроводов и доборных элементов. Обычно он используется в готовых постройках, где высота пола над грунтом слишком мала. Иногда в приямке размещают промежуточную накопительную емкость. Она служит хорошим дополнением к очистной системе, не способной быстро отдавать влагу в почву. По мере наполнения резервуара, вода поступает в общий трубопровод и выводится в дренажный колодец. Так снижается нагрузка на дренаж. Снижается скорость впитывания воды в грунт, производится первичная очистка стоков.
