Как сделать монолитное перекрытие своими руками

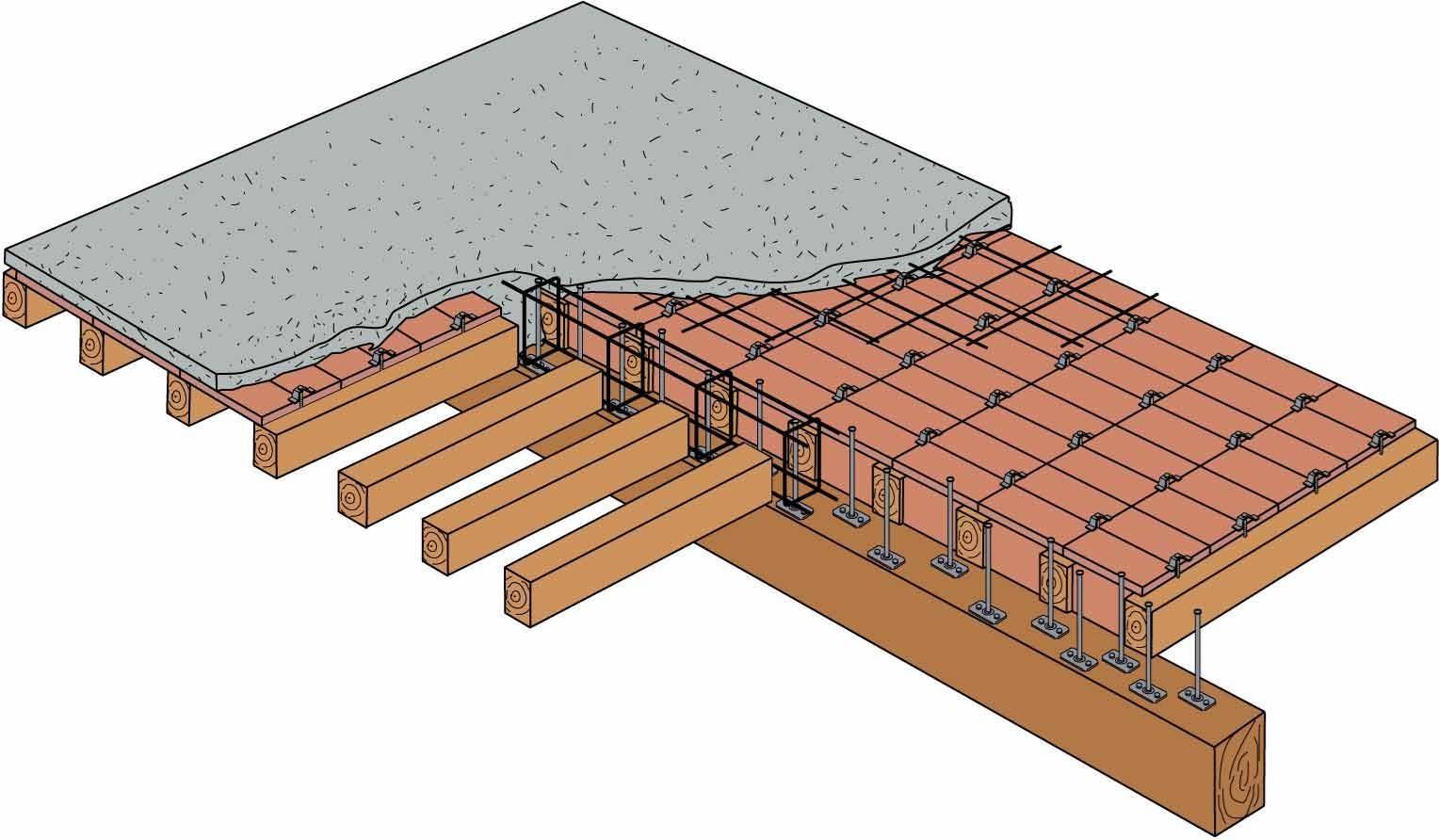

Как создаются сборно-монолитные перекрытия

В том случае, если параметры строения позволяют применять для устройства межэтажного перекрытия стандартные плиты, следует позаботиться о наличии подъемной техники. Стандартная плита не превышает в длину 9 м. При большей длине пролета возводят дополнительные опоры или несущие стены.

Особенности монтажа сборно-монолитных межэтажных конструкций.

1. Перед укладкой плиты проверяются уровни несущих стен: перепад не должен превышать 10 мм.
2. В месте укладки плиты настилается подложка из цементно-песчаного раствора, что обеспечит более плотное прилегание к стене.
3. Плиты подаются к месту укладки с помощью системы строп.
4. При наличии закладная арматура сваривается.
5. Зазоры между соседними плитами заполняются раствором.
6. Отверстия пустотелых плит со стороны внешних стен частично заполняются раствором, чтобы не допустить образование «мостиков холода».
7. Поверх сборно-монолитного перекрытия выполняется выравнивающая стяжка.

Как рассчитать параметры?

• прочность армирующей конструкции;
• действующая нагрузка на плиту.

Расчеты плит основаны на таких показателях:

• интенсивность постоянных нагрузок;
• усилия в сечениях с большой нагрузкой;
• жесткость оси.

Чтобы узнать максимальное изгибание плиты используют следующие данные:

• расчетное сопротивление арматуры и бетона;
• арматура А400 С класса.

Определение параметров включает в себя такие расчеты:

• площадь рабочей арматуры;
• погонная нагрузка на балки;
• требуемый момент сопротивлений;
• максимальный момент в сечении балок.

Формулы и постоянные величины находятся в сборнике к строительным нормам и правилам.

Лучшие марки СМП

Сегодня отечественные строители отдают предпочтение нескольким фирмам по производству подобных конструкций.

Teriva

Современные сборно-монолитные системы перекрытий компании «Терива» (Польша) представляют собой комплекты, в которые входят:

• облегченные ЖБ балки (120 х 40 мм при весе 13,3 кг);
• пустотелые блоки, изготовленные из керамзитобетона (вес 1 элемента 17,7 кг);
• ребра жесткости (для лучшего распределения нагрузок), которые устанавливаются на расстоянии не менее 1,8 м друг от друга;
• монолитный бетон;
• армопоясы.

При монтаже подобных систем нагрузка равномерно распределяется на уровне 4,0, 6,0 или 8,0 кН/м2.

Полезно! Для цокольных и межэтажных перекрытий нормативная нагрузка составляет 150 кг/м2. Если речь идет о монтаже чердачной плиты, то этот показатель должен быть не менее 70 кг/м2.

Системы «Терива» бывают двух типов: для жилищного и гражданского строительства. Первая категория отличается по предполагаемой высоте перекрытий:

• 4,0/1 подходит для перекрытий высотой до 0,24 м.
• 4,0/2 — для монтажа плит толщиной 0,30 м.
• 4,0/3 — для более толстых перекрытий высотой 0,34 м.

Для гражданского строительства предусмотрены системы «Терива» 6,0 и 8,0.

Стоимость 1 м2 такого перекрытия обойдется порядка 1 300 рублей.

Marco

Отечественный производитель сборно-монолитных перекрытий «Марко» занимает лидирующие позиции на российском рынке уже более 30 лет. За это время компания создала 3 наиболее известных типа СМП, которые пользуются сегодня наибольшей популярностью:

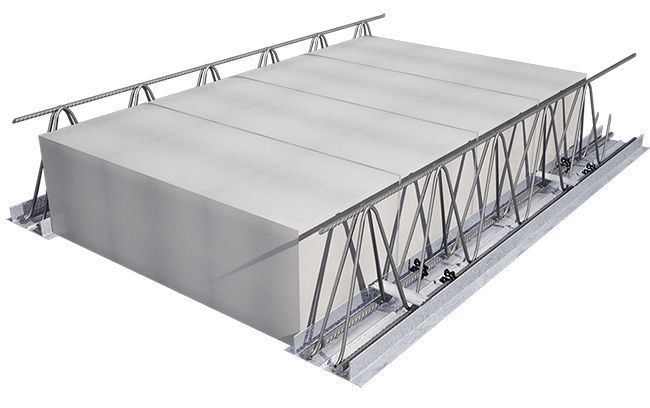

Марко Полистирол. Данная система перекрытий отличается самым малым весом, так как при изготовлении блоков применяется более легкий материал — полистирол бетон. Благодаря этому перекрытие не требует дополнительного утепления и отличается прекрасной звукоизоляцией. Стоимость системы составляет 1 618 рублей за м2. Однако стоит учитывать один недостаток данного типа перекрытия. Дело в том, что в состав блоков из полистирол бетона входит крупнофракционный наполнитель, из-за чего прочность всей конструкции снижается до 150-300D.

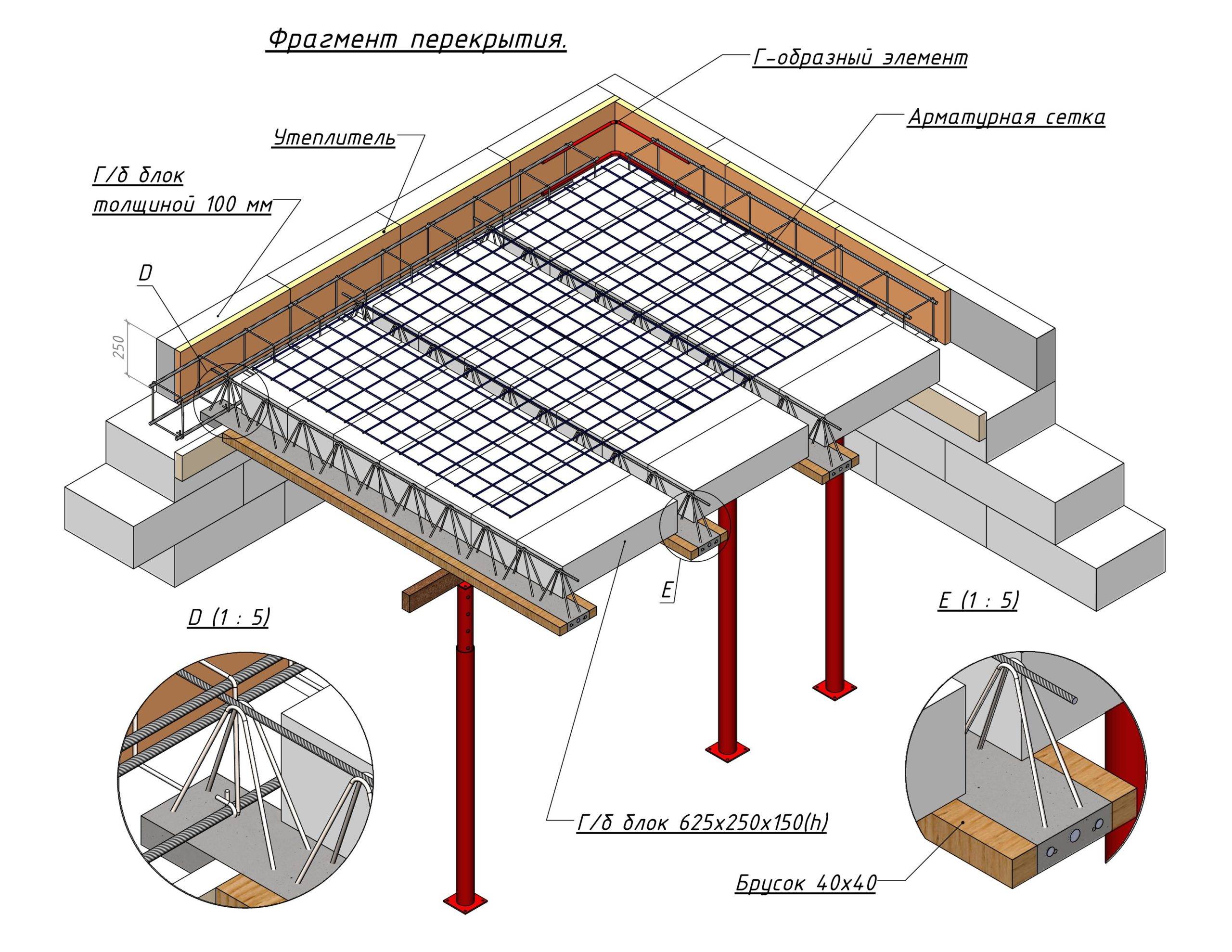

Марко Газобетон. Иногда монолитные дома обладают довольно сложной конфигурацией из-за чего работы по возведению перекрытий могут быть осложнены. Чтобы упростить задачу, рекомендуется приобрести данную систему, цена которой сегодня составляет 1 444 руб/м2

Также стоит обратить внимание на то, что прочность газобетонных блоков составляет 600-800D, что значительно выше, чем у изделий из полистирол бетона

Также стоит обратить внимание на производителя «Колумб», который активно сотрудничает с «Марко». При использовании готовых систем монтаж сборно-монолитных перекрытий своими руками производится намного быстрее

При использовании готовых систем монтаж сборно-монолитных перекрытий своими руками производится намного быстрее.

На что нужно обратить особое внимание при самостоятельном устройстве монолитного перекрытия

При продумывании как залить плиту перекрытия своими руками необходимо:

1. Детально ознакомиться с технологиями выполнения работ.
2. Рекомендуется заказать полный проект конструктива в проектной организации. В котором, конкретно для вашего дома, расчётным путём будут определены:
   • оптимальные размеры и толщина конструктива;
   • конструкция и способы сооружение опалубки;
   • классы нужной арматуры, нужное количество и размеры, шаг её расположения и порядок армирования;
   • объём и необходимый класс бетона, правила его укладки и уход в процессе твердения;
   • мероприятие по технике безопасности.

Далее будут изложены основные рекомендации, если по каким-либо причинам заказать готовый проект не представляется возможным. Основной показатель — толщина плиты перекрытия, которая должна составлять одну 30-ю от величины перекрываемого пролёта. К примеру, в 6-ти метровых пролётах — 20-ть см.

Правила укладки перекрытий

Перед началом выполнения любых работ будет нелишним ознакомиться с правилами укладки монолитных плит. Основные рекомендации выглядят следующим образом:

• длина пролета может составлять не более 900 см. Именно такой является максимально допустимая длина одной монолитной плиты;
• для подъема плит необходимо использовать специальную технику. В соответствии с этим требованием в плиту должны быть вмонтированы петли, зацепившись за которые кран сможет поднять изделие на нужную высоту. Актуально для тех ситуаций, когда плиты покупаются в готовом виде либо изготавливаются самостоятельно, но на земле;
• плиты можно укладывать исключительно на предварительно выровненные стены. Никаких существенных перекосов и перепадов быть не должно;
• с каждого края плита должна опираться на стену на 9-15 см;
• плиты укладываются с обязательной заделкой технологических швов и в целом всех щелей при помощи раствора. «Сухая» укладка недопустима;
• в процессе монтажа плит надо постоянно следить за ровностью их укладки. Для проверки используются отвес и уровень;
• плиты можно укладывать исключительно на несущие стены. Всевозможные простенки возводятся строго после завершения обустройства перекрытий;
• если в монолитном перекрытии нужно сделать люк, его разрешается вырезать исключительно на стыке двух бетонных плит. Обустройство люка в одном ж/б изделии недопустимо;
• плиты укладываются с 2-3-сантиметровым зазором.

Если длины одной плиты недостаточно для перекрытия всего пролета, можете воспользоваться одним из двух доступных вариантов:

• уложите плиты впритык, оставив зазоры по краям комнаты. В завершении зазоры необходимо будет заполнить бетонными блоками;
• уложите плиты не вплотную, а с равномерными промежутками (20-30 мм). В завершении промежутки заделайте бетоном, предварительно закрепив под перекрытиями опалубку, чтобы строительный раствор не проваливался вниз.

Технология изготовления монолитного перекрытия

Величина допустимой нагрузки на плиту зависит от толщины железобетонного межэтажного перекрытия дома. Слой армированного бетона в 20 см способен выдержать 500 кг/м2 полезной нагрузки.

Перед началом монтажа необходимо произвести тщательный расчет, что позволит предусмотреть возможные непредвиденные ситуации

В расчетах важно учитывать толщину железобетонного монолита и надежность балок каркаса. Они могут варьироваться в зависимости от конкретных условий и возможностей

Стоит отметить, что монолитный пол между этажами дома имеет большой вес, поэтому при монтаже необходимо специализированное оборудование и знание технологии монтажа.

Правильно сделанные расчеты позволят вычислить нагрузочную способность однородной бетонной стяжки в реальных условиях эксплуатации и не допустить появления трещин.

Точность расчетов зависит от следующих показателей:

• ширины, длины и высоты железобетонной межэтажной конструкции;
• марки используемого бетона;
• величины расчетной нагрузки на каждый квадратный метр стяжки.

Определяющий показатель — диаметры арматурного кругляка. Они рассчитываются с учетом растягивающих и изгибающих нагрузок. Поскольку от этого зависит прочность плиты, лучше воспользоваться онлайн-калькулятором или доверить расчет профессионалу, знающему методику вычислений. Наибольший диаметр прутков должен быть посередине стяжки.

Важно знать, что согласно строительным нормам и государственным стандартам, определяющим размеры бетонных и железобетонных конструкций, средняя толщина стандартной монолитной плиты для частного дома составляет 18–20 см. Речь идет про пол 2-го или потолок 1-го этажа

Существует зависимость между длиной пролета и толщиной монолита, приблизительно 30:1. Надо иметь в виду, что чем толще плита, тем больше ее масса, а значит, увеличивается нагрузка на опорные стены и балки.

Подготовка места для монтажа межэтажного монолита в доме включает в себя разметку и чертеж, на котором отмечается размер и форма будущего перекрытия, отверстия для прохождения коммуникаций. По нивелиру выставляется нулевая отметка по всему периметру монолита. К ней привязывается выставление каркаса из балок и щита опалубки, толщина стяжки, отметка для разравнивания бетонной смеси. При строительстве частного дома межэтажное перекрытие армируется рифленой арматурой класса А3(А400). Диаметр стержней зависит от толщины плиты:

• до 150 мм — ? 10–12 мм;
• 150–250 мм — ? 12–14 мм;
• 250–400 мм — ? 14–16 мм.

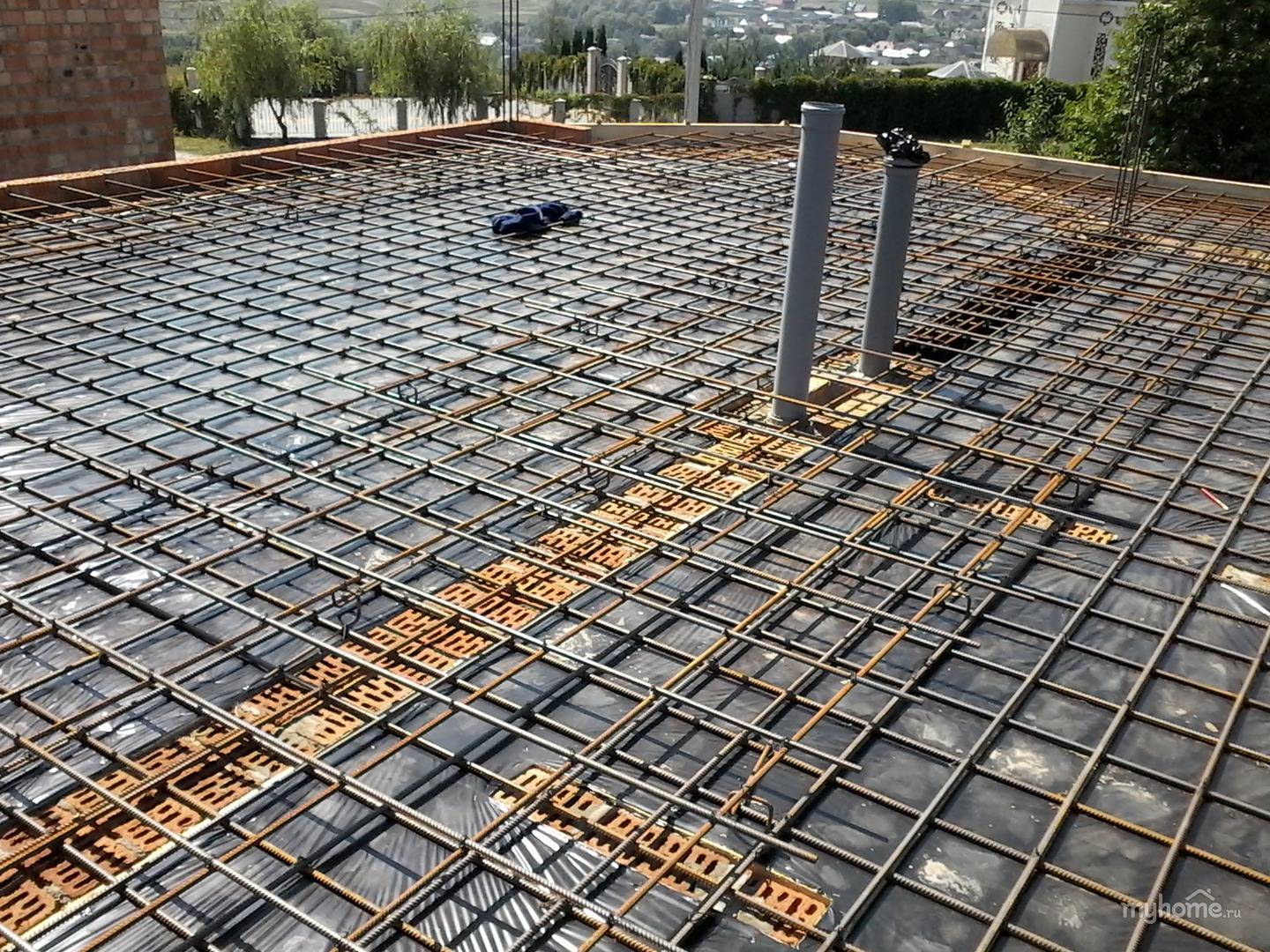

Арматура укладывается в виде двух сеток, размер ячеек 12–16 см. Нужно предусмотреть защитный слой из бетона: снизу (под сетку ставятся специальные сухари) и сверху 30–40 мм, на краях плиты — 80–120 мм. Арматура связывается оцинкованной проволокой ? 2 мм.

Установка опалубки

Есть два варианта сооружения горизонтальной опалубки: аренда пластиковой или металлической опалубки, а также выполнение работ по монтажу опалубки под плиту самостоятельно.

Работы начинаются с установки вертикальных стоек, на которые будет опираться вся конструкция и монолитная плита перекрытия. Такие стойки можно взять в аренду или купить б/у. Хороши они тем, что их высота может регулироваться и их можно использовать для любой высоты перекрытия. Расстояние между стойками должно быть около метра. На стойки необходимо расположить продольный брус, который будет поддерживать всю конструкцию.

Далее следует установка каркаса. Для этого необходимо использовать брус сечением 15*5 см. Каркас сооружается по периметру здания, а для обеспечения большей надежности дополнительно размещаются поперечные бруски. Каждая следующая поперечная балка монтируется на расстоянии около 70 см от предыдущей.

Готовим поверхность для заливки

После сооружения каркаса необходимо подготовить поверхность для заливки. Для этого на каркас укладываются доски или фанера (первый вариант дешевле, но благодаря второму можно достичь ровной поверхности потолка нижнего этажа). Эти доски должны вплотную примыкать к стене, чтобы не было щелей. После этого необходимо с помощью опорных стоек выровнять поверхность по уровню так, чтобы верх опалубки точно совпадал с краем выложенной из кирпича или пеноблока стены.

Далее монтируется вертикальная часть опалубки. При этом, необходимо помнить, что плита должна заходить на некоторое расстояние на выгнанную стену. Для того чтобы доски опалубки после снятия можно было использовать в других целях, их лучше застелить полиэтиленовой пленкой.

Подготовка

Выбор конструкции потолка зависит от таких параметров:

1. Степень углубления хранилища. Если оно полностью погружено в землю, то поверх него обустраивается газон, тропинка или грядка. Следует предусмотреть возможность использовать потолок в качестве основы для легкого строения — сарая, гаража, беседки или загона для животных. Подобные проекты предусматривают использование мощной и прочной плиты, выдерживающей большие нагрузки. Для возвышенных строений достаточно легкой конструкции, рассчитанной на снеговую и ветровую нагрузку.
2. Толщина фундамента. Если стены сделаны из железобетона, то их можно накрывать даже монолитными ЖБИ. При строительстве склада из кирпича и пенопластовых блоков потолок погреба следует делать максимально легким, чтобы он не обрушил опору.

Перед обустройством крыши склада проводятся такие подготовительные работы:

• внешняя и внутренняя гидроизоляция фундамента;
• заполнение песком проема между котлованом и стенами;
• изготовление армопояса поверх несущих конструкций.

Существуют различные способы перекрытия погреба. Выбор зависит от особенностей участка, умений, навыков и финансовых возможностей его владельца.

Конструкционные особенности ребристого монолитного перекрытия

Давайте разберемся, что из себя представляет данный вид конструкции и каковы перспективы его применения в частном строительстве.

Ребристые монолитные перекрытия состоят из балок, которые могут идти в одном или двух направлениях, и плиты, соединенной с балками в единую конструкцию (т.е. работают балки совместно с опирающейся на них плитой). Применяются такие конструкции при строительстве зданий с большими пролетами (промышленных зданий, торговых центров, метрополитена, водоохранных, хозяйственных сооружений и т.д.).

Применение взамен плоской ж/б плиты обусловлено уменьшением расхода бетона при возведении перекрытия и, как следствие, снижением нагрузки на несущие стены и фундамент. Снижение нагрузки на несущие конструкции здания позволяет архитекторам создавать более интересные по своему дизайну сооружения.

Не второстепенным фактором является и уменьшение затрат на заливку бетона и армирование. Для создания ребристых перекрытий используют бетон класса В15-В25 и арматуру следующих классов: А240, А300, А400, В500. Выбор класса зависит от реализации конкретной конструктивной задачи.

Изготовление данного вида межэтажных плит ничем не отличается от других железобетонных конструкций, за исключением принципа использования специальной съёмной опалубки. Принципиальную схему и внешний вид конструкции вы можете видеть на рисунке. Именно за счет формы опалубки создаются в итоге «ребра».

Межэтажные перекрытия по деревянным балкам — экологичность совмещённая с экономией.

С общими понятиями мы разобрались. Теперь поговорим о применимости ребристых монолитных перекрытий при строительстве коттеджей и загородных домов для постоянного проживания. В сети существует достаточно большое количество информации о создании подобных конструкций своими руками

Такое внимание к наличию «ребер» в межэтажном ж/б перекрытии определяется, прежде всего, желанием сэкономить на его строительстве. Однако при этом стоит учитывать следующие моменты:

• Необходим грамотный расчет конструкции;
• Строительные компании предлагают в прокат съёмную опалубку и стойки, необходимые для изготовления ребристых плит, однако заказ в аренду такой опалубки обойдется гораздо дороже, чем для классической монолитной плоской плиты, что может в итоге нивелировать экономию на бетоне;
• Создание опалубки своими руками (например, из досок или плит ОСБ) довольно длительный и трудоемкий процесс, т.е. вам придется учитывать и высокую трудоемкость работы;
• Кроме того внешний вид потолка с балками впишется не во всякий интерьер. Возможно, его придется впоследствии зашивать гипсокартоном или другими материалами.

Правильно уложенные железобетонные балки перекрытия сделают конструкцию надежной.

Правила снятия опалубки

После последнего выливания должно пройти не менее недели. Попутно соблюдаются простейшие меры безопасности. Если щит свалится на голову, мастер или хозяин могут запросто попасть в больницу.

Так завершается строительство указанного перекрытия. Потребуется затратить время: от планирования работ до момента, когда будет получена готовая плита, если не учитывать период окончательного застывания, пройдет 4-5 дней. Окажется нелишним взаимное содействие двух-трех человек.

Затраты на то, чтобы изготовить плиты самостоятельно, будут состоять лишь из стоимости компонентов бетона и металлических деталей б/у. Здесь придется учитывать, что потребуются некоторые финансовые затраты на установку и монтаж. А вот привлечь бригаду строителей означает повысить стоимость конструкции в 3 раза.

Нужно понимать значение армирования и не экономить на нем. А металл можно выгодно купить у тех организаций, что сами приобретают металлолом.

Особенности укладки бетонной стяжки пола, читайте здесь.

Видео: Изготовление плиты перекрытия самостоятельно:

Материал перекрытия

Эксплуатационные характеристики покрытия зависят не столько технологии его создания, но и от используемого материала. Используется три основных варианта – это дерево, металл и железобетон.

Деревянное перекрытие

самый популярный материал среди частных застройщиков

• низкий вес, потому материал легко транспортировать, поднимать на высоту, да и на фундаменте можно сэкономить;
• высокая скорость возведения;
• относительно низкая цена;
• простота технологии, да и специалистов, которые выполняют монтаж деревянного перекрытия, достаточно. Привлекать специальную технику не надо. Конструкцию могут реализовать два человека с базовым набором инструментов, вроде шуруповерта, молотка и дрели;
• низкая теплопроводность, потому и на утеплении можно немного сэкономить

Минусов также достаточно:

• низкая огнестойкость – в этом плане дерево сильно проигрывает и металлу, и железобетону;
• невысокая устойчивость к микроорганизмам, плесени, грибку. Конечно, современные пропитки и обработки способны повысить биостойкость, но все равно дерево не станет металлом. К тому же, чтобы биостойкость находилась на высоком уровне, рекомендуется постоянно обновлять пропитку, но сделать это, мягко говоря, очень сложно;
• невысокая жесткость, дерево может буквально «играть» под ногами, скрипеть;
• невысокие шумоизоляционные качества;
• качественное дерево купить не так уж и легко;
• как результат – низкий срок службы по сравнению с аналогами.

Учитывая чувствительность дерева к влаге, при возможности такое перекрытие стоит использовать как межэтажное или чердачное, а цокольное сделать из другого материала

Чтобы пол не пружинил под ногами, важно правильно все рассчитать и не стараться делать максимально допустимое расстояние между лагами. Чем больше пролет, тем больше сечение бруса – от 50*200 до 100*200 мм

Обычные балки имеют длину до 5 м. Если надо больше, используют двутавровые.

Металлическое перекрытие

Плюсы:

• высокая долговечность;
• хорошая несущая способность;
• устойчивость к гниению;
• более высокая устойчивость к огню, чем у дерева, но металл в этом смысле не идеал, так как при воздействии высоких температур быстро теряет несущую способность.

Минусы:

• коррозия, которой подвержен металл;
• низкие показатели тепло- и звукоизоляции;
• необходимо привлечение специальной техники, так как металлические балки тяжелые;
• стоимость.

В частном строительстве использование металлических балок не распространено.

Перекрытие из железобетона

1. железобетонные балки;
2. железобетонные плиты;
3. монолитный бетон, который заливается в опалубку прямо на месте строительства.

Далее подробно рассмотрим отличия и особенности каждой технологии, а пока коротко перечислим общие преимущества железобетонного перекрытия:

• долговечность и прочность;
• способность выдерживать большие нагрузки;
• прочность на изгиб – бетонный пол не будет «гулять»;
• устойчивость к влаге;
• биологическая стойкость;
• огнестойкость;
• высокая скорость возведения, если речь идет о готовых плитах, и возможность создать перекрытие любой формы, если говорим о монолите.

Минусы:

• бетон – тяжелый материал, потому для работы с ним необходимо привлекать специальную технику (какую – зависит от выбранной технологии);
• высокий вес;
• высокая теплопроводность.

Пример расчета монолитной железобетонной плиты перекрытия

Обратите внимание, расчет будет проводиться на примере железобетонной бесконсольной плиты, которая находится на опорах шарнирного типа и подвергается равномерно распределительной нагрузке

Этап 7: Подбор сечения арматуры

Согласно СНиП 2.03.01-84 «Бетонные и железобетонные конструкции» расчетное сопротивление растягивающим усилиям в отношении арматуры класса А400 составляет Rs=3600 кгс/см? (355 МПа). Согласно тому же СНиПу, расчетное сопротивление сжимающим нагрузкам для бетона класса B20 имеет значение Rb=117кгс/см? (11.5 МПа). Другие необходимые для расчета параметры и нагрузки в отношении плиты, нами были определены ранее.

Используя формулу (6.6) определим значение коэффициента аm: аm=1800/(1·0.08?·1170000)=0.24038

Согласно таблице 1 полученное в результате расчетов значение является ниже предельного (0.24038 < 0.39), из этого исходит, что такие обстоятельства не требуют наличия арматуры в сжатой зоне. Получается, что по формуле (6.8) необходимая площадь сечения арматуры: As=117·100·8(1-??(1-2·0.24038))/3600=7.265 см?.

Примечание: с целью упрощения вычисления, значения поперечного сечения были представлены в сантиметрах, а величины расчетных сопротивлений в кг/см?.

Получается, что для армирования одного погонного метра понадобится 5 стержней ?14 мм и с ячейкой 200 мм. Совместно с этим площадь сечения арматуры будет равняться 7.69 см?. Тут же стоит отметить, что для повышения продуктивности подбора арматуры можно использовать таблицу 2:

Диаметр, мм	Площадь поперечного сечения, см?, при числе стержней
1	2	3	4	5	6	7	8	9	Масса 1 пог. м, кг
Проволочная и стержневая арматура
3	0.071	0,14	0,21	0,28	0,35	0,42	0,49	0,57	0,64	0,052
4	0,126	0,25	0,38	0,5	0,63	0,76	0,88	1,01	1,13	0,092
5	0,196	0,39	0,59	0,79	0,98	1,18	1,37	1,57	1,77	0,144
6	0,283	0,57	0,85	1,13	1,42	1,7	1,98	2,26	2,55	0,222
7	0,385	0,77	1,15	1,54	1,92	2,31	2,69	3,08	3,46	0,302
8	0,503	1,01	1,51	2,01	2,51	3,02	3,52	4,02	4,53	0,395
9	0,636	1,27	1,91	2,54	3,18	3,82	4,45	5,09	5,72	0,499
10	0,785	1,57	2,36	3,14	3,93	4,74	5,5	9,28	7,07	0,617
12	1,313	2,26	3,39	4,52	5,65	6,79	7,92	9,05	10,18	0,888
14	1,539	3,08	4,62	6,16	7,69	9,23	10,77	12,31	13,85	1,208
16	2,011	4,02	6,03	8,04	10,05	12,06	14,07	16,08	18,1	1,578
18	2,545	5,09	7,63	10,18	12,72	15,27	17,81	20,36	22,90	1,998
20	3,142	6,28	9,41	12,56	15,71	18,85	21,99	25,14	28,28	2,466
22	3,801	7,6	11,4	15,2	19,0	22,81	26,61	30,41	34,21	2,984
25	4,909	9,82	14,73	19,63	24,54	29,45	34,36	39,27	44,13	3,853
28	6,158	12,32	18,47	24,63	30,79	36,95	43,1	49,26	55,42	4,834
32	8,042	16,08	24,13	32,17	40,21	48,25	56,3	64,34	72,38	6,313
36	10,18	20,36	30,54	40,72	50,9	61,08	71,26	81,44	91,62	7,99
40	12,56	25,12	37,68	50,24	62,8	75,36	87,92	100,48	113,04	9,87
45	15,904	31,81	47,71	63,62	79,52	95,42	111,33	127,23	143,13	12,49
50	19,635	39,27	58,91	78,54	98,18	117,81	137,45	157,08	176,72	15,41
55	23,76	47,52	71,28	95,04	118,8	142,56	166,32	190,08	213,84	18,65
60	28,27	56,54	84,81	113,08	141,35	169,62	197,89	226,16	254,43	22,19
70	38,48	76,96	115,44	153,92	192,4	230,88	269,36	307,84	346,32	30,32
80	50,27	100,55	150,81	201,08	251,35	301,62	351,9	402,15	452,43	39,46
Семипроволочные канаты класса К-7
4,5	0,127	0,25	0,38	0,51	0,64	0,76	0,89	1,01	1,14	0,102
6	0,226	0,45	0,68	0,9	1,13	1,36	1,58	1,81	2,03	0,181
7,5	0,354	0,71	1,06	1,41	1,77	2,12	2,48	2,83	3,18	0,283
9	0,509	1,02	1,53	2,04	2,54	3,05	3,56	4,07	4,58	0,407
12	0,908	1,82	2,72	3,63	4,54	5,45	6,35	7,26	8,17	0,724
15	1,415	2,83	4,24	5,66	7,07	8,49	9,9	11,32	12,73	1,132

Используя формулу (6.5) даем оценку прочности бетона: у=3600·7.69 / (117·100) = 2.366 см

x=2.366/8=0.29575 — полученное значение ниже граничного 0.531 и согласно формуле (6.1), а также таблице 1, ниже рекомендуемого 0.531/1.5=0.354 что удовлетворяет необходимые требования.

• 117·100·2.366(8 — 0.5·2.366)=188709 кгс·м > М=180000 кгс·м, по формуле (6.3);
• 3600·7.69(8 — 0.5·2.366)=188721 кгс·м > М=180000 кгс·м, по формуле (6.4).

Выходит, что все соответствует нужным требованиям.

При увеличении класса бетона до В25, снижается количество требуемой арматуры, поскольку для В25 Rb=148 кгс/см? (14.5 МПа).

• am=1800/(1·0.08?·1480000)=0.19003;
• As=148·100·10(1-??(1-2·0.19))/3600=6.99 см?.

Из этого исходит, что для армирования 1 погонного метра плиты перекрытия понадобится всего 5 стержней диаметром 14 мм с шагом 200 мм (допускается продолджение подбора сечения). Также стоит заметить, что с целью удовлетворения требованиям по максимально допустимому прогибу, высота плиты завышается до 130-140 мм, при этом сечение арматуры составляет 4-5 стержней ?16 мм.

Основные этапы монтажа опалубки для монолитного перекрытия

Приготовление бетона

Для начальной заливки готовится стандартный бетонный строительный раствор. Рецепт следующий:

• 2 части просеянного чистого песка;
• 1 часть крупного заполнителя – можно использовать как щебенку, так и гравий;
• 1 часть цемента М400-М500;
• вода.

Воды добавляйте столько, чтобы консистенция раствора была близка к консистенции жидкой сметаны. Негустой раствор прекрасно заполнит все внутренние полости и щели, благодаря чему плита станет по-настоящему монолитной.

Раствор удобнее всего готовить в бетономешалке. Сначала загружайте сухие и твердые компоненты, а затем постепенно, по возможности не переставая размешивать, добавляйте воду.

При отсутствии бетономешалки можете приготовить раствор в большом корыте, но это слишком долго и довольно сложно, в особенности при отсутствии помощников.

Устройство опалубки

Могут применяться два следующим вида опалубок:

• инвентарные заводского изготовления, сборные элементы идеально подогнаны, что позволяет быструю и качественную сборку. В комплект входят телескопические опоры, позволяющие лёгкую установку опалубки на одном горизонтальном уровне. Стоимость таких конструкций высока, но их можно арендовать на время за умеренную цену;
• изготовленные на месте производства работ и применяемые в большинстве случаев.

Установка самодельной опалубки включает следующие работы:

1. Установка вертикальных опорных стоек из бруса сечением >= 10 x 10 см или качественных брёвен диаметрами >= 10-ти см. Стойки устанавливаются на прочное основание, при необходимости на дощатые подкладки. Шаг расположения равен 1-му м с зазором от стен >= 20-ти см. Межрядовое расстояние <= 2-х м. Верх стоек выравнивается строго на одном горизонтальном уровне. Для исключения смещений выполняется раскрепление поперечными, продольными и диагональными связями.
2. Монтаж ригелей из бруса, двутавровых балок или швеллера.
3. Укладка сплошного палубного настила из плотно подогнанных обрезных досок толщиной >= 40-ка мм или 2-х см фанеры. Верх настила устраивается на уровне окончания кладки перекрываемого этажа. Вся поверхность, за исключением торцов стен, на которые будет ложиться монолит, застилается плотной полиэтиленовой плёнкой или рулонными гидроизоляционными материалами.
4. По внешним кромкам торцов выкладываются бортики толщиной в полкирпича при высоте в два ряда, которые рекомендуется обить изнутри пеноплексом, или нашить щиты на необходимую толщину монолитной конструкции. Эти бортики будут служить вертикальными опалубочными стенками.

Расчет нагрузки

Минимальная толщина монолитного перекрытия, количество и сечение арматуры, а также другие параметры определяются, исходя из расчета нагрузок, воздействующих на конструкционный элемент.

Виды нагрузок, воздействующих на перекрытие:

• Постоянные – те, что создает вес коробки здания, всех находящихся в строении перегородок, кровли
• Переменные – могут меняться: это масса отделочных элементов, вес инженерных сетей, мебели, людей

Факторы, влияющие на точность расчетов:

• Марка бетона
• Размер расчетных усилий, которые воздействуют на единицу площади плиты
• Толщина плиты из бетона
• Ширина и длина плиты

Монтаж опалубки

Технология обустройства перекрытия предполагает обязательное использование горизонтальной опалубки. Вы можете арендовать готовую опалубку у специализированной компании либо же собрать необходимую конструкцию своими руками.

Первый вариант более простой и удобный. Готовые фабричные опалубки идут в комплекте с телескопическими опорами, что позволяет дополнительно сэкономить время на изготовлении подпорок.

Второй вариант более бюджетный. Для самостоятельной сборки опалубки используйте обрезную доску толщиной не менее 2,5-3,5 см. Можно использовать влагостойкую фанеру толщиной от 2 см.

Доски должны быть сбиты максимально плотно. При наличии заметных щелей между досками опалубка обязательно застилается гидроизоляционной пленкой.

Набор для установки опалубки

Подготовьте следующие приспособления для сборки опалубки:

• доски;
• фанеру;
• брус;
• молоток;
• ножовку;
• уровень;
• гвозди;
• топор.

Установка опалубки

Первый шаг. Установите вертикальные опорные стойки. Лучший вариант – регулируемые телескопические стойки из металла. При их отсутствии подойдут и деревянные бревна диаметром от 80 мм.

Стойки устанавливайте с метровым шагом. Расстояние между стенами и ближайшими к ним стойками должно составлять не менее 200 мм.

Второй шаг. Уложите поверх опорных стоек ригели. Это продольный брус, за счет которого будет поддерживаться вся размещаемая выше конструкция.

Третий шаг. Поверх ригелей установите опалубку. Сначала уложите на продольные брусья поперечные деревянные балки, на них – доски либо фанеру.

Габариты опалубки подбирайте так, чтобы ее крайние грани упирались в стены без образования щелей.

Четвертый шаг. Верхний край опалубочной конструкции должен находиться строго на одном уровне с верхним краем выложенной стены. Для выполнения этого требования отрегулируйте высоту опорных стоек.

Пятый шаг. Установите вертикальные элементы конструкции. Ввиду того что края плиты перекрытия должны заходить на стену, размещайте вертикальное ограждение на соответствующем отдалении от внутренних краев стен.

Шестой шаг. Проверьте ровность установки опалубки при помощи уровня. Исправьте отклонения в случае их обнаружения.

Для соединения элементов опалубки используйте удобный крепеж, к примеру, нагели либо гвозди.

Для удобства выполнения последующих работ опалубку можно застелить гидроизоляционным материалом.

Телескопические стойки более предпочтительны по сравнению со своими деревянными аналогами по той причине, что металл гораздо надежнее древесины. Каждая телескопическая стойка способна выдержать нагрузку до 2000 кг без появления деформаций и трещин, как это может произойти в случае с деревянным брусом.

Расчет перекрытия

Расчет железобетонных конструкций в строительстве производится в соответствии с требованиями СНиП 2.03.01-84* Бетонные и железобетонные конструкции. Но в частном строительстве все положения этого документа не применяются. Обычно нагрузки, которые предстоит воспринимать перекрытиям в индивидуальном доме, не идут ни в какое сравнение с теми, на которые рассчитаны конструкции многоквартирных домов, промышленных зданий и инженерных сооружений. Поэтому нет смысла «лезть в дебри», можно произвести расчет по упрощенной методике, описанной в видеоролике.

Автор вполне доходчиво пояснил, как это сделать. Мне, во всяком случае, было все понятно. А главное – методика соответствует требованиям СНиП и применима к большинству перекрытий, изготавливаемых для частных домов.

Назначив толщину перекрытия и определив, сколько и какой арматуры необходимо для устройства, можно приступать к опалубочным работам.

Как армировать?

Нагрузка на безбалочные монолитные панели идет вертикально вниз и распространяется пропорционально по всей площади. Выходит, что верхняя сторона армирующего каркаса берет на себя сдавливающие нагрузки, а нижний – растягивающие. Прутки укладывают в опалубочную конструкцию и связывают друг с другом посредством мягкой вязальной проволоки. Для нижележащего остова практикуют толстые металлические стержни. Верхний слой составляют прутья с меньшим сечением.

При высоте конструкции монолитного перекрытия от 180 до 200 миллиметров длина перекрываемого пролета способна простираться до 6 метров. В подобных панелях дистанция между нижней и верхней армирующими сетками выдерживают интервал 100–125 мм. Для этого практикуют фиксаторы, которые делают из остатков арматуры диаметром 10 миллиметров. Длинные стержни выгибают в форме буквы «Л» и размещают с интервалом в один метр. В местах, где требуется упрочнение панели перекрытия, дистанцию уменьшают до 40 см. Как правило, это середина зоны сопряжения с опорами и области наибольшей нагрузки.

Под нижележащим армирующим каркасом панели должен сохраниться пласт бетона приблизительно в 25–30 миллиметров либо немного больше. Аналогичным слоем заливается верхняя армирующая сетка. Для выдерживания этого размера под места перекрещивания нижних прутков арматуры ставятся пластмассовые подставки с интервалом примерно один метр. Такие приспособления реализуются в магазинах стройматериалов. Их можно заместить брусками из древесины, приколоченными либо прикрученными к опалубке посредством саморезов. Если не зафиксировать их расположение подобным типом, то они способны всплыть при наполнении формы раствором бетона.

Дальнейшие действия

Бетон набирает достаточную прочность через 4 недели, все это время он нуждается в периодическом смачивании и защите от дождя первые 2-е суток. После высыхания опалубку можно снимать и приступать к возведению стен.

В том случае, когда невозможно устройство межэтажного перекрытия с помощью бетонных плит заводского производства, создают монолитное перекрытие непосредственно на месте строительства. Размеры плиты зависят от конструкции здания, что отображается в проекте. Чтобы их определить, выполняют расчет монолитного перекрытия в соответствии с требованиями СНиП 52-01-2003 и СП 52-1001-2003.

1. Для определения пролета железобетонной плиты необходимо измерить ширину и длину помещения (расстояние между противоположными стенками). Размеры самой плиты будут превышать определенные измерениями значения на часть толщины (не менее 100 мм) несущих стен.
2. При определении геометрических параметров плиты для упрощения расчетов ее рассматривают, как балку. Все вычисления производят для одного метра балки, а затем применяют полученные результаты расчетов для всего перекрытия.
3. В расчетах учитываются статические нагрузки плиты во время эксплуатации (расставленная мебель и другие предметы интерьера) и динамические. Различают сосредоточенные, равномерные и неравномерные нагрузки.
4. Монолитное перекрытие в доме коттеджного типа принято рассчитывать на нагрузку q1 = 400 кг/1 м?. Если толщина монолитного перекрытия составляет 100 мм, к общему весу конструкции следует добавить 250 кг/м? плюс еще 100 кг/м? (вес стяжки и отделочных материалов). Применяют также коэффициент надежности, равный 1,2. Таким образом суммарная нагрузка составит q = 900 кг/м?.
5. Толщина монолитного перекрытия пропорциональна величине пролета, что выражается, как 1:30 (не должно быть менее 150 мм).
6. Количество используемых стержней арматуры может быть разным. Например, для армирования 1 погонного метра плиты с шагом 0,2 м стержни – 5 шт диаметром 14 мм. Такую же площадь сечения арматуры можно получить, применяя стержни в количестве 7 шт диаметром 12 мм, укладывая их с шагом 0,14 м или 10 стержней (10 мм) с шагом 0,1 м.
