Винтовые сваи своими руками: Инструкции как сделать процесса

Общее понятие и разновидности винтовых свай

Свайно-винтовой фундамент многие ошибочно считают молодой технологией, но это далеко не так. Метод возведения фундамента при помощи свай можно отнести, скорее, к середине 19-го века. Во время наполеоновских войн их использовали при строительстве фортификаций.

Винтовая свая представляет собой металлическую трубу (покрытую специальным антикоррозийным составом) с заостренным концом, к которому приваривают винтовую лопасть. Такие сваи ввинчивают в грунт аналогично тому, как вкручивают саморезы в деревянную поверхность. При этом грунт абсолютно не повреждается, а лишь уплотняется за счет погружаемой сваи.

Винтовые сваи

Основные разновидности винтовых свай:

• по особенности изготовления: литые, сварные, комбинированные. Литой наконечник получается методом отливки: получает изделие высокой прочности и идеальных параметров. Сварной — отличается дешевизной, но приваренные элементы более подвержены деформации.
• по модификации наконечника: однолопастные, цельнолитые, многовитковые и др. Сваи с одной лопастью могут быть использованы для крепления конструкций с малым весом, таких как терраса, ограда и т.д. Сваи с несколькими витками предназначены для крепления особо тяжелых конструкций (например, многоэтажек), либо при работе на сложных участках.

2 – выбор свай

Залогом получения надежного основания под дом является правильный выбор сваи, которая является несущим элементом винтового фундамента.

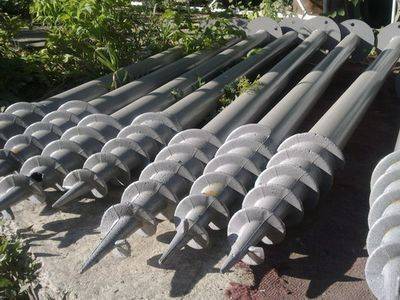

Винтовая свая – конструкция из полой трубы (ствола) и наконечника с лопастями. С помощью наконечника свая закручивается в почву, а лопасти, помимо того, что облегчают закручивание, врезаясь в почву, ещё и уплотняют её, служа опорой сваи.

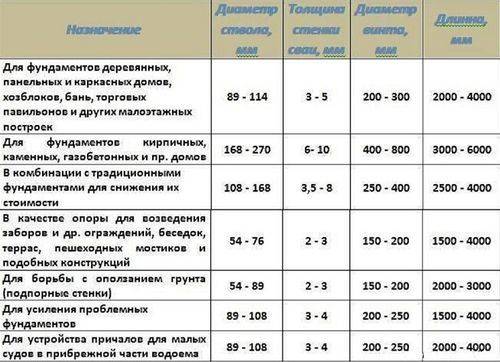

При выборе винтовой сваи следует ориентироваться на такие показатели как:

• способ изготовления сваи (сварная или литая);
• диаметр лопастей (выбирается исходя из требования почвы на участке);
• диаметр ствола сваи;
• толщина стенок ствола;
• качество наконечника;
• наличие защитного слоя и его толщина.

От перечисленных характеристик зависит допустимая нагрузка на одну сваю и рекомендации по её установке. Ориентировочные значения популярных типоразмеров свай приведены в таблице:

Диаметр ствола сваи, мм	Толщина стенки, мм	Допустимая нагрузка т./шт.	Область применения
57	3	до 1	Парник, навес, беседка, крыльцо
76	3,5	до 3	Веранда, хоз.блок, забор
89	3,5	до 4	Каркасный дом
102	3,5	до 5	Дача (небольшие дома), гараж, баня из дерева
108	4	до 6	Дом из бруса или оцилиндрованного бревна, рубленный одноэтажный дом, двухэтажный каркасный дом, каменный забор
133	4	до 8	Дом из пористого бетона (газобетон и пенобетон), кирпича, двухэтажный бревенчатый дом. Незаменимы, когда нет возможности сделать плотное свайное поле и нужно перераспределить нагрузку путем устройства железобетонного ростверка.
159 219 325		до 50	Сваи промышленного назначения

На выбор сваи оказывает влияние тип грунта и степень его промерзания, в частности: грунт сезонного промерзания (маркировка сваи ВСЛ) или вечномерзлый грунт (ВСЛМ). Влияние типа грунта и глубины залегания на несущую способность сваи показано на примере сваи диаметром 108 мм.

Специфичным представителем винтовой сваи является свая без острого наконечника (с открытым нижним концом). Она разработана для применения на песчаниках, плотных грунтах и в условиях вечной мерзлоты. Свая внутри полая и при закручивании заполняется почвой, что с одной стороны упрощает погружение сваи (исключает уплотнение и без того плотной почвы), а с другой – не требует бетонирования.

Характеристики свай без наконечника указаны в таблице:

Параметр	Значение
Диаметр, мм	219 или 325
Толщина металла ствола, мм	8-20
Длина сваи, м.п.	4-16 (с наращиванием)
Несущая способность, т./шт.	до 4,5
Стоимость, руб./шт.	от 4,5

Отдельно нужно отметить, что несущая способность винтовой сваи зависит от того, в каком состоянии она находится в почве. Если почва активная, металл начинает ржаветь, что ослабляет опору. При этом скорость коррозии зависит от нескольких факторов:

• деформация покрытия в процессе закручивания;
• толщина и качество нанесения защитного покрытия;
• тип грунта.

Скорость коррозии незащищенной сваи в почве разного типа показана в таблице:

Наиболее активно будет разрушаться видимая часть сваи, что потребует ее постоянной обработки.

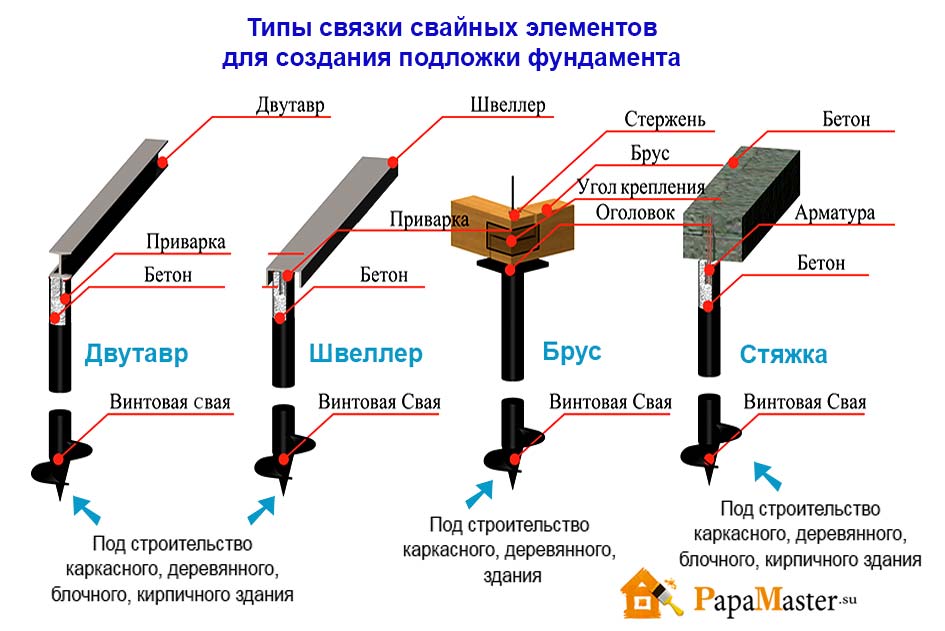

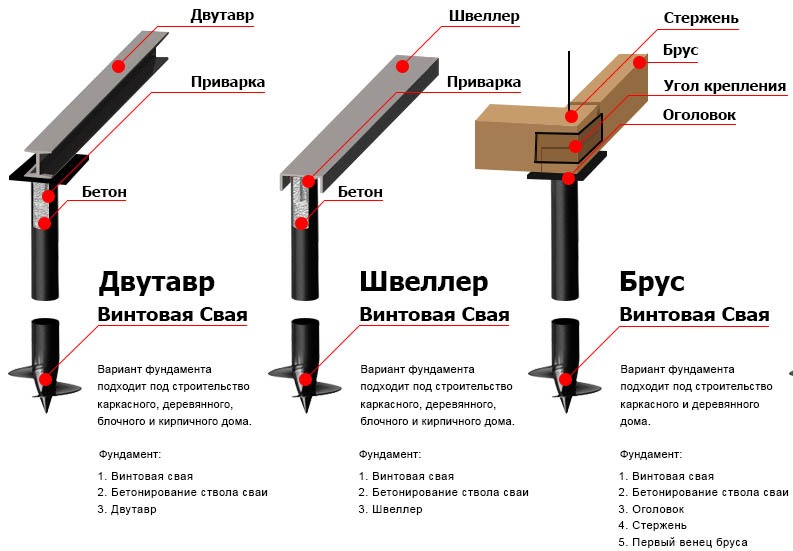

Разновидности свайных оснований

Для многих это может быть открытием, но на практике применяется больше 30 видов фундаментов свайного типа. Причем большая часть из них комбинированные, они имеют как подземную, так и наземную части. У последней такие функции:

1. Позволяет соединить опоры в одну конструкцию.
2. Принимает почти половину всей нагрузки от здания.

При строительстве обычно используют такие виды:

1. Свайно-плитное основание. Наземная часть – это бетонная монолитная плита. Внутри нее – армирование, поэтому основание подходит идеально для домов из тяжелых материалов. Строить можно только на плотном грунте. Достоинство – это очень высокая несущая способность. Но расчеты проводить сложно, стоимость высокая. Объем земляных и бетонных работ очень большой. Применяется такой тип основания редко, так как плита имеет большую массу. Поэтому приходится использовать сваи с большим диаметром. Их самостоятельно возвести сложно, приходится применять специальную технику.
2. Фундамент свайно-ростверкового типа. Применяются и винтовые сваи, и буронабивные. Наземные части элементов соединяют при помощи ростверка – его делают из металла, дерева, железобетона. Основание подходит для строительства легких сооружений. Среди достоинств можно отметить простоту монтажа, минимальное количество расчетов и низкую стоимость. Но вот недостаток всего один – крайне низкая несущая способность. Построить большой дом на свайном фундаменте такого типа достаточно сложно. Технология и стоимость зависят от материала ростверка и типа свай. Как правило, ростверк не только выполняет функции обвязки, но и способен взять на себя большую часть нагрузки.
3. Фундамент свайно-ленточного типа. Сверху ставится сборная лента или монолитная. Она располагается по всему периметру сооружения. Этот вариант является оптимальным, так как у него относительно хорошая несущая способность, низкая стоимость. Применяется при строительстве домов из относительно легких материалов. Монтаж основания быстрый и простой, небольшое количество земляных и бетонных работ, стоимость низкая. Но есть недостаток – основание не подойдет для массивных сооружений.

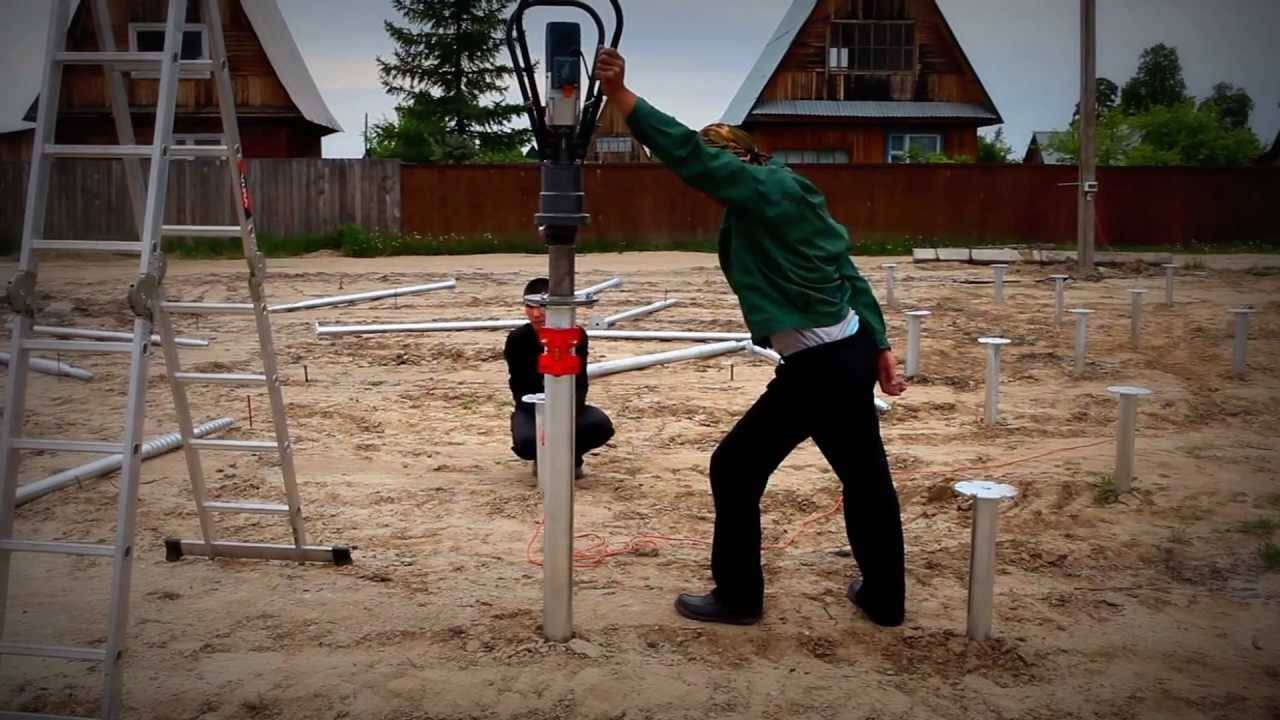

Как выполняется закручивание вручную

Какие опоры лучше использовать?

При строительстве частного дома, бани или сарая лучше всего готовить такие типы фундамента:

1. Винтовые сваи – они производятся на заводах, существует большое количество видов и типоразмеров. Винтовые опоры могут иметь различные характеристики. Самые надежные и долговечные – это оцинкованные. Но у них достаточно высокая стоимость. Монтаж опор очень простой – сваи ввинчиваются в землю, словно саморезы. Скважину при этом делать не потребуется. Сверху на сваи крепятся оголовки. Вот как правильно сделать свайный фундамент своими руками.
2. Сваи буронабивного типа монтируются на строительной площадке в заранее подготовленные скважины. У такого типа свай высокая несущая способность, низкая себестоимость, а главное, они долговечны. Самостоятельно возвести такое основание можно без привлечения специальной техники. Достаточно сделать скважины, на их дно насыпается песок и трамбуется. Затем монтируется опалубка и армирование, после чего заливаете бетон внутрь.

В любом случае после окончания монтажных работ необходимо все оголовки выровнять и соединить с помощью обвязки в единую конструкцию.

Плюсы и минусы

К плюсам винтовых анкеров можно отнести:

1. Быстрое выполнение монтажных работ.
2. Монтажные работы выполняются в любое время года.
3. Сваи выдерживают пучение грунта, происходящее зимой.
4. Возводимую конструкцию можно устанавливать на сыпучем грунте.
5. Оптимальная цена на опоры. Такой фундамент обходится застройщику гораздо дешевле, нежели обычный.

К отрицательным сторонам подобного фундамента можно отнести:

1. Меньшее сопротивление свай ржавлению.
2. Вероятность производства анкеров из низкокачественных сплавов.
3. Низкое качество сварки и обработки против коррозии.
4. Наличие вблизи электрических источников также сокращает срок службы опор, так как блуждающие токи могут способствовать началу их электрохимического окисления.

Изготовление и установка винтовых свай своими руками

Расчет свайного фундамента

Общее количество свай и их разбивка рассчитана на строительство одноэтажного дома 7х7 м.Ориентировочный вес расходных материалов (кровля, дерево, обшивка и т. Д.) — 25000 кг. Полезная нагрузка: 7x7x150 (принятое значение для жилых помещений) = 7350 кг. Снеговая нагрузка: 7x7x180 (постоянная) = 8820 кг. Расчет общей массы нагрузки на фундамент: 25000 + 7350 + 8820 = 41170 кг. Это значение необходимо умножить на коэффициент безопасности 1,1. У нас 45 287 кг.

Теперь осталось полученное значение разделить на размер нагрузки на сваю (например, винт): 45287/2000 = 22,6435. После округления получаем 23. Это необходимое количество носителей.Стадия монтажа — 1,2 м.

Преимущества фундамента на винтовых сваях

В большинстве случаев на свайном фундаменте возводятся легкие и прочные дома: каркасные, блочные, из бруса, из сборных панелей. Способы расположения свай обусловливаются задачами строительства, для чего есть чертежи. Для частных домов применяется свайное поле. Строение малой площади располагается на свайном фундаменте, который испытывает большие вертикальные нагрузки. Они связываются для повышения прочности по всему периметру либо объединяются ростверком (покрытие из бетона с армированием). Они применяются по принципу сваи-стройки, когда давление от веса сооружения должно переходить на грунт.

При учете надежности основным правилом является правильный расчет несущей способности свай.

Винтовые сваи могут устанавливаться как вручную, так и с использованием технических средств. По времени данный процесс занимает приблизительно 1 день. Их применение дает возможность сэкономить до 60% от стоимости других видов фундаментов. Для строительства легких дачных либо загородных домов из пеноблоков или сэндвич-панелей данный вариант является оптимальным. Он способен обеспечить надежность конструкции на ближайшие 200 лет.

Свайные фундаменты, которые не нарушают целостность грунтов, хорошо зарекомендовали себя на самых сложных типах, глинистых, заболоченных и обводненных почвах, обеспечивая необходимую сейсмоустойчивость сооружениям. Данный строительный материал является экологически безопасным. Свайная конструкция дает возможность обходиться без гидроизоляции и может быть нагружена сразу же после возведения, что может сократить сроки строительства и стоимость.

Расчет винтовых свай для фундамента каркасного дома

Перед тем, как закупать необходимые материалы и начинать монтаж свай, нужно произвести все технологически необходимые расчеты. Они достаточно сложны, нужно сделать замеры и, исходя из этого, рассчитать количество и вид материала, учесть нюансы возведения сооружения. Для этого следует пригласить специалиста, или сделать все работы под контролем специалиста.

Перед началом работ следует просчитать следующие показатели. — какой грунт на участке и его особенности; — уровень грунтовых вод и диапазон сезонных колебаний; — уровень промерзания почвы; — вес всего строения; — увеличение сезонных нагрузок (снег, ветер); — ветровые нагрузки.

Первые три показателя определит геолог и сделает необходимые расчеты. Вес дома с начинкой, а также уровень нагрузки на сваи, вы можете просчитать самостоятельно либо с помощью профессионального строителя. Чтобы рассчитать вес конструкции, нужно иметь четкий план строения и информацию о материалах, которые будут применены. Дополнительно стоит учесть и потенциальную нагрузку, возможно, вы отойдете от плана и впоследствии будете модернизировать дом.

Винтовые сваи располагаются таким образом, чтобы нагрузка строения распределилась равномерно на все опоры. Поэтому нужен план строения уже на этапе проектирования. Набросайте рисунок будущего дома, чтобы сметчик имел представление, что именно просчитывать. В процессе расчетов в план будут вноситься корректировки, чтобы оптимизировать проект.

Следует заметить, что сваи располагаются под несущими само строение конструкциями (ложе фундамента) и уходят в почву глубже, чем уровень ее промерзания. И тут кроется один нюанс. Как правило, мягкие почвы промерзают сильней и в процессе оттаивания могут значительно смещаться. Это естественный процесс. Смещаясь, почва может как проседать, так и вспучиваться. Эти процессы смещают сваи. Поэтому вес сооружения обязательно должен распределяться по сваям равномерно, создавая возможность опорам адаптироваться к естественным процессам в почве. Тогда все эти сезонные изменения пройдут без ущерба для фундамента.

Если не соблюдать эти требования, дом может завалиться из-за разницы нагрузки, или оттаивающая почва попросту вытолкнет сваи, что приведет к обрушению всего строения. Эти все моменты также следует учесть при проектировании и учете длины конструкций.

Кстати, еще один тип часто используемого для такого типа строений фундамент – ленточный – монтируется по этому принципу. Основание заливается строго с учетом расположения несущих конструкций. Однако сама технологическая карта заливки ленточного фундамента куда сложней, поэтому, если позволяет тип почвы, лучше использовать винтовой фундамент. Его преимущество в том, что на зафиксированные сваи сразу крепятся связующие элементы.

Перед тем, как начать устанавливать сваи, нужно выполнить так называемую обвязку (армирование). Его суть заключается в том, что выкладывается основание (подойдут рельсы), соединяются воедино и на них выкладывается патрубок из дерева (первый венец крепиться именно к обвязке).

Обычно сваи устанавливаются, согласно технической документации процесса, на расстоянии 3-4 метра. Однако особенности почвы могут быть таковы, что шаг придется уменьшить до метра. Если есть риск смещения почвы, лучше перестраховаться и использовать больше свай. Закручивать их до конца также не следует. Оставьте для балансировки 10-12 см. Технологически, свая обязательна на каждом углу строения и под несущей стеной. В остальном сваи следует расположить в зависимости от индивидуальных конструктивных особенностей дома.

Для окончательного расчета следует учесть тип почвы и вес материалов, а также форму и толщину свай. Можно рассчитать эти показатели самостоятельно, а затем прибавить к получившимся значениям в среднем 20%. Помочь рассчитать свайный фундамент самостоятельно, вам может один из наших строительных калькуляторов (ссылка откроется в отдельном окне).

Однако все показатели, которые участвуют в расчетах, могут изменяться в зависимости от разных условий. Все эти нюансы может учесть лишь профессионал. Закажите расчеты и план у специалиста, если не уверены в своих силах и знаниях.

Установка винтовых свай своими руками

Винтовые сваи используются при строительстве свайного фундамента – одного из самых распространенных типов основания, используемого преимущественно на болотистом или песчаном грунте. Сама свая представляет собой трубу с толстыми стенками и наконечником, выполненным в форме винтовой лопасти. С помощью этого наконечника сваю завинчивают в почву. Ко второму концу приваривают оголовок, на котором и будет фиксироваться будущая постройка.

Установка винтовых свай своими руками

Длина и диаметр винтовых свай могут быть разными и зависят не только от веса конструкции, но и от глубины закладки основания.

Конструктивные особенности

Простота установки позволяет обходиться при монтаже без тяжелой подъемной техники и помощи специалистов. Но стоит помнить, что прочность конструкции зависит как от соблюдения технологии установки, так и от качества свай. На последнее, в свою очередь, влияет преимущественно форма лопасти.

Обратите внимание! Опытные строители знают, что у хорошего наконечника лопасть должна быть несколько ассиметричной, благодаря чему вхождение в грунт происходит максимально плавно. Если же при ввинчивании появляются  трудности, не связанные с особенностями почвы, то в будущем могут возникнуть самые неожиданные последствия – вплоть до разрушения фундамента

Достоинства винтовых свай

Обратите внимание! Винтовые сваи невозможно вкрутить лишь в скальные породы. Это, пожалуй, единственное ограничение

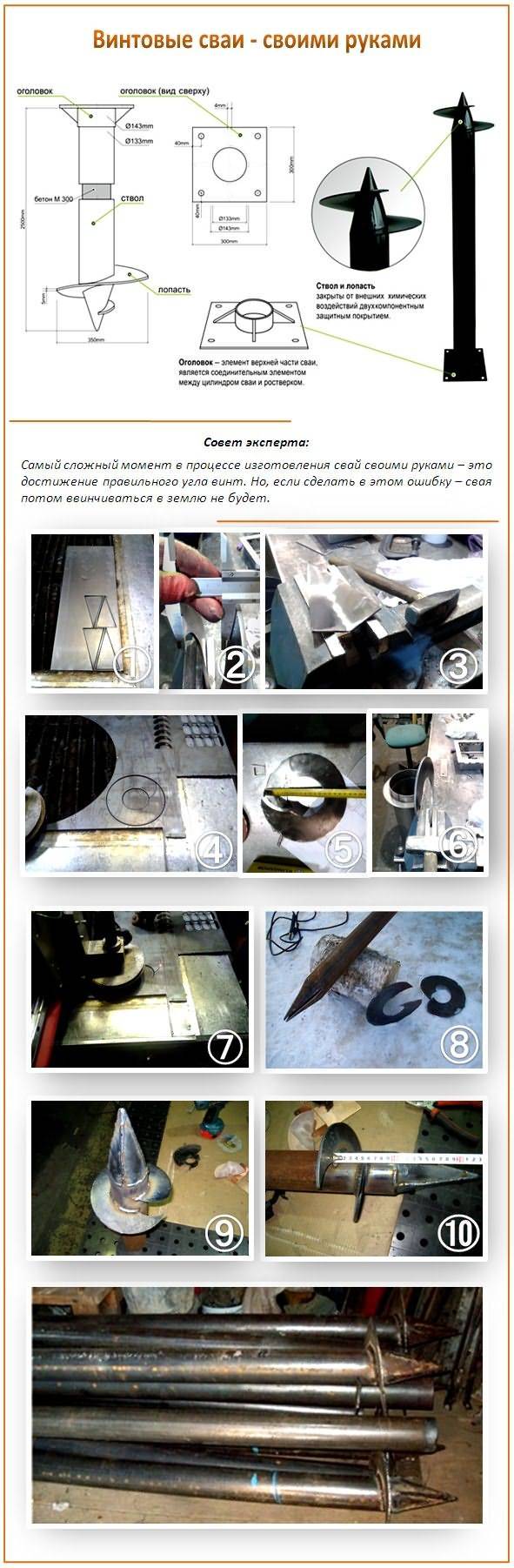

Винтовые сваи своими руками

Вначале отметим, что любая свая состоит из трех основных элементов:

• несущей основы (трубы ?8,5 см и больше)
• лопасти, наваренной на острый наконечник
• оголовка для крепления обвязки.

Винтовые сваи

Безусловно, такую конструкцию можно сделать самостоятельно. Для этого нужно следовать простой инструкции.

Шаг 1. Для изготовления сваи потребуется металлическая труба соответствующего диаметра. Сам наконечник может быть монолитным либо изготовленным следующим образом: конец трубы нарезается по лекалу на участки требуемого размера, после чего они свариваются в конус, а сварочные швы рихтуются.

Советы от специалистов

Ниже приведены особенности конструкции свай и дельные советы по установке.

Для изготовления наконечника лучше использовать сталь «двадцатой» или «двадцать пятой» марки.
Все сварочные швы нужно покрыть средством для защиты от коррозии.
Чем больше винт, тем больше сложностей с изготовлением лопасти (слишком широкий диск крайне сложно разогнуть).
При ввинчивании сваи с двумя лопастями обе нужно углубить ниже линии промерзания почвы. Если этого не сделать, то почва, подверженная морозному пучению, начнет воздействовать на верхнюю лопасть (ту, что осталась выше уровня промерзания) и рано или поздно разрушит ее.
Если свая по тем или иным причинам ушла в сторону, то ее лучше срезать и ввинтить рядом новую. Продолжать углубление нежелательно, т. к. свая при эксплуатации будет проседать.
При бетонировании сваи раствор должен целиком заполнять трубу

Этому следует уделить особое внимание.

Плюсы и минусы свайно-винтового фундамента

Для начала давайте рассмотрим основные преимущества использования свайно-винтового фундамента:

• Прочность и долговечность. Практика показывает, что бетонные конструкции разрушаются гораздо быстрее, чем прогнивает металл, а потому свайный фундамент с металлическими опорами выглядит предпочтительнее ленточного или столбчатого основания. К тому же железобетонный фундамент подвержен осадочным деформациям, в то время как свайным опорам такие проблемы не страшны. Практика показывает, что фундамент из свай стоит более 40 лет, не подвергаясь разрушениям.
• Дешевизна и экономия времени. Винтовые сваи устанавливаются прямо на грунт, без выравнивания, а значит, для их установки не требуется проводить земляные работы и рыть котлован. Данное обстоятельство существенно экономит время и деньги, ведь для строительства одноэтажного дома подобную конструкцию можно возвести даже без привлечения специальной техники! Для возведения фундамента не понадобится и специальная установка для заливки фундамента, что также сэкономит время и деньги.

Подсчеты показывают, что возведение свайно-винтового фундамента обходится приблизительно на 30% дешевле, чем строительство других видов несущих конструкций.

Универсальность. Несущая конструкция может быть возведена практически в любых условиях, как на равнинной, так и на гористой местности с имеющимися уклонами. Более того, дом на сваях можно возвести на болотистой местности, и даже в условиях вечно мерзлоты. Там, где многие другие опоры под строительные конструкции возвести просто нереально, сваи прекрасно устанавливаются и выполняют свою функцию на «отлично».

• Всесезонность. В отличие от других видов фундамента винтовые сваи можно устанавливать круглый год, хоть жарким летом, хоть лютой зимой. Данное обстоятельство совершенно не влияет на качество установки и надежность опорной конструкции. Соблюдается данное условие потому, что на глубине погружения наконечника сваи температура всегда стабильна.
• Устойчивость к пучению грунта. Свайные фундаменты прекрасно переносят морозное пучение в периоды промерзания почвы.
• Не требует застывания. Если ленточным и монолитным фундаментам требуется время для схватывания, застывания и набора прочности, то винтовые сваи можно начинать обвязывать буквально сразу после установки.
• Не впитывает влагу. Свайный фундамент не впитывает влагу из грунта, а значит, полы вашего дома всегда будут сухими и никогда не подвергнутся гниению.
• Возможность повторного использования. При необходимости ввинченные сваи можно извлечь из грунта и использовать повторно, уже в другом месте. Таким свойством не может похвастаться ни один другой фундамент!
• Не мешает подводу коммуникаций. Еще одним преимуществом свайно-винтового фундамента является то, что его возведение совершенно не мешает проведению инженерных коммуникаций к дому. Их можно монтировать как до, так и после установки свай.

Не лишена данная конструкция и недостатков, о которых также стоит знать перед началом строительства.

Устанавливается не везде. При всей универсальности рассматриваемой конструкции монтировать свайный фундамент на скалистых и каменистых грунтах не всегда возможно.

• Необходимость дополнительного обустройства подвала. Установка свайного фундамента не предполагает наличия подвала или цокольного этажа, а значит, если вам понадобится данное помещение, его придется строить отдельно.
• Не подходит для многоэтажных зданий. Специалисты не рекомендуют возводить на свайно-винтовом фундаменте строения больше одного этажа, особенно если они выполнены из камня или кирпича.
• Дополнительные затраты на утепление. Мы упоминали о преимуществах наличия пространства между поверхностью грунта и полом дома. Однако зашивка этого пространства потребует дополнительных финансовых вложений.
• Коррозия металла. Необходимо понимать, что металлические сваи с годами подвержены разрушительному действию коррозии. Особенно это характерно для опор, установленных в болотистых местностях и грунтах с высоким содержанием влаги. Чтобы такой фундамент с годами не упал, необходимо приобретать сваи с максимальной толщиной стенок, да к тому же с наличием антикоррозионной защиты. А это дополнительные траты.
• Невозможность монтажа вплотную к другим зданиям. Если вы решили построить террасу или другое строение вплотную к уже существующему дому, свайный фундамент вам не подойдет. Ввинтить такую сваю ни вручную, ни с использованием техники чисто технически невозможно. Более того, ввинчивая сваи вплотную к уже имеющемуся ленточному или столбчатому фундаменту, есть риск нарушить его и спровоцировать разрушение несущей опоры.

Что нужно знать о винтовых сваях

Сваи бывают не только стальными винтовыми, но и бетонными. В некоторых случаях, особенно при строительстве крупных и тяжёлых сооружений, предпочтение отдают последним, как более надёжным и долговечным. Но перед тем как сделать свайный фундамент своими руками из бетона, следует провести геологические изыскания и инженерные расчёты, чтобы убедиться в верности принятого решения.

Однако такие затратные мероприятия обычно проводят при строительстве дома из кирпича, бетонных блоков и других массивных материалов. Более лёгкие деревянные, щитовые и каркасные постройки можно ставить на основание из винтовых свай на любых грунтах, кроме скальных.

Но если речь идёт о капитальном строении, расчёт параметров свай все же необходим. Пренебречь им можно только при возведении второстепенных конструкций – беседок, сараев, бань, ограждений. И только для таких конструкций можно использовать самодельные винтовые опоры.

Металлический забор на винтовых сваяхИсточник spravka-region.ru

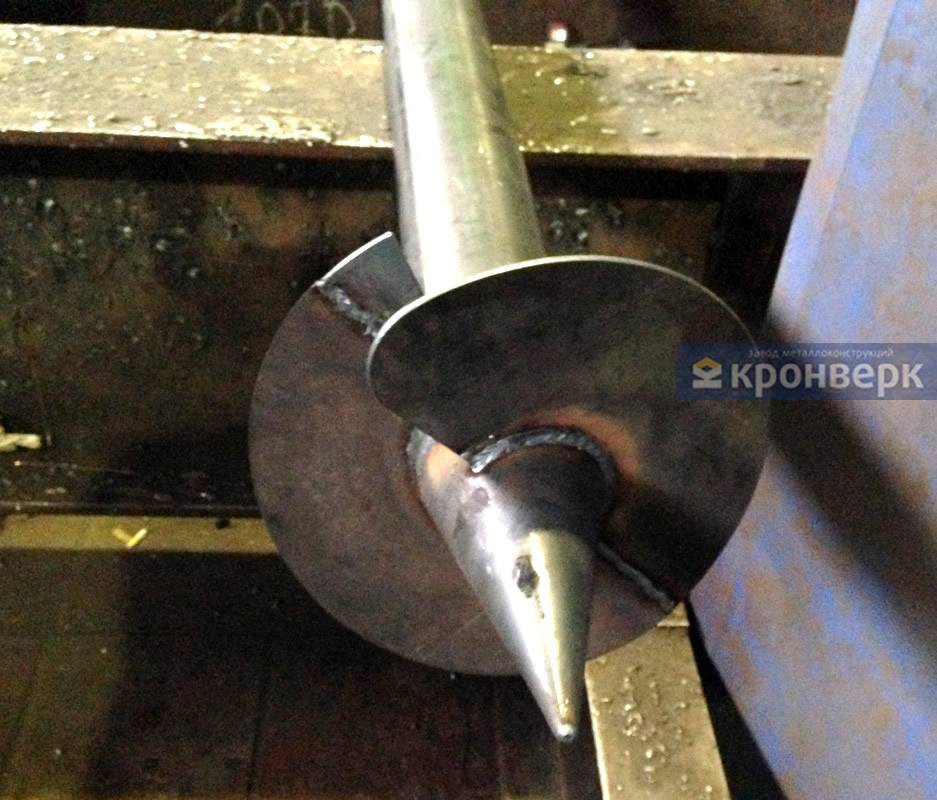

Составные части сваи

Внешне винтовая свая напоминает садовый бур и состоит из следующих частей:

• ствол из стальной трубы;
• острый наконечник в форме конуса;
• лопасть (винт);
• оголовок.

Основное отличие от бура заключается в перпендикулярном расположении лопасти относительно ствола, что позволяет ей входить в грунт, не взрыхляя его и не нарушая плотность.

Второе отличие – оголовок в верхней части конструкции, предназначенный для обвязки всех установленных элементов и устройства ростверка, так как сделать свайный фундамент без таких опорных площадок невозможно.

В заводских условиях сваи изготавливают либо методом литья, либо сварным способом, используя профессиональное оборудование. Они могут быть разной длины, отличаться диаметром лопасти, диаметром и толщиной ствола. Эти параметры подбираются в зависимости от расчётной нагрузки на основание и глубины залегания плотных слоёв грунта.

Кроме того, на производстве на все изделия наносят слой антикоррозионного покрытия, препятствующего разрушению металла, находящегося в постоянном контакте с влажной средой.

Свая заводского изготовленияИсточник www.balticdom.ru

Отличия конструкций кустарного производства от заводских

Изготовление фундаментных свай регламентируется нормативными документами. В частности, ГОСТ 8732 определяет качество металла для ствола, а ГОСТ 9.307-89 качество цинкового покрытия. В них прописаны марка и толщина стали, её химический состав и другие характеристики. Решая, как изготовить сваи винтовые своими руками, эти документы желательно изучить, чтобы получить на выходе качественные изделия.

Не имея возможности для самостоятельного изготовления, но желая сэкономить на опорах, некоторые застройщики покупают их у «кустарей» – мастеров, производящих металлические конструкции в условиях, далёких от заводских. Разумеется, никаких гарантий они не дают, и убедиться в качестве такой продукции до начала строительства невозможно.

В частности, как самоделки, так и изделия кустарного производства могут не обладать необходимой прочностью, лопасти могут деформироваться или отрываться при вкручивании в плотный грунт, а отсутствие качественной противокоррозионной обработки может привести к разрушению металла и ослаблению фундамента.

Разрушение всего одной опоры приведёт к ослаблению и перекосу фундаментаИсточник тверьстрой.рф

Тем не менее, вопрос, как сделать самому винтовые сваи своими руками, для многих остаётся актуальным из-за высокой стоимости сертифицированных изделий. Специалисты допускают применение самодельных опор, но лишь при возведении лёгких построек, надёжность и долговечность которых не имеют решающего значения. Фундамент для жилых домов, капитальных надворных построек, кирпичных и каменных ограждений должен возводиться из заводских свай, произведённых в соответствии с нормативными требованиями.

Самостоятельное изготовление

Выбор материала (сечение, длина, форма) производится на основании ряда факторов: уровень предполагаемой нагрузки, структура почвы, в частности, граница ее промерзания. Нужно понимать, что изготовленная своими руками свая выдержит вес легких построек, в том числе забора из профнастила, сетки, дерева. Для работы нужно подготовить трубу диаметром от 70 до 100 мм. Длина изделия определяется уровнем заглубления и высотой забора.

Изготовление оголовка трудностей не вызывает и производится как показано на фото, особое внимание уделяется качеству сварного шва

Важная особенность опоры данного вида – заостренный наконечник. Чтобы сделать его своими руками, нужно с одной стороны трубы сделать продольные срезы в нескольких местах, излишки материала удаляются.

Далее, секции необходимо согнуть до получения конусообразной формы трубы. Осталось только своими руками сварить их между собой, после чего отрихтовать соединительные швы.

Винтовая часть изготавливается либо из специальных заготовок с литым наконечником, либо используется 5-6-миллиметровая сталь

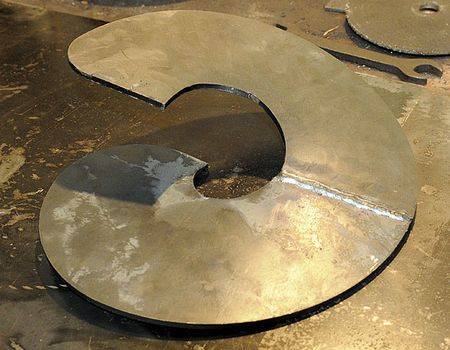

Изготовление лопастей своими руками может выполняться с применением уже готовых элементов, например, от старого бура. Если подручных материалов подходящей конфигурации нет в наличии, допускается сделать лопасти собственноручно, для этого нужно подготовить металл – сталь 5-6 мм толщиной. Диаметр определяется уровнем заглубления винтовой сваи: чем глубже она будет располагаться, тем меньше должна быть лопасть.

Изготовление своими руками предполагает ограничение возможностей при воплощении некоторых идей, поэтому свайные опоры легче выполнить однолопастными, для чего требуется растянуть созданную заготовку винта посредством тисков и приложения физических усилий. Степень растяжения определяет созданный ранее чертеж сваи для забора. Все сварные швы необходимо зачистить, а готовую конструкцию следует покрыть антикоррозионным составом.

Вероятные сложности при изготовлении

Даже при наличии достаточного опыта в строительстве, не всегда удается в точности воссоздать правильную конструкцию винтовых опор в бытовых условиях, что в дальнейшем повлияет на качество постройки, а также на срок ее службы. Рекомендуется в точности узнать, какую марку стали применять, толщину метала и достаточную длину готового изделия. Для этого необходимо выполнить ряд сложных расчетов.

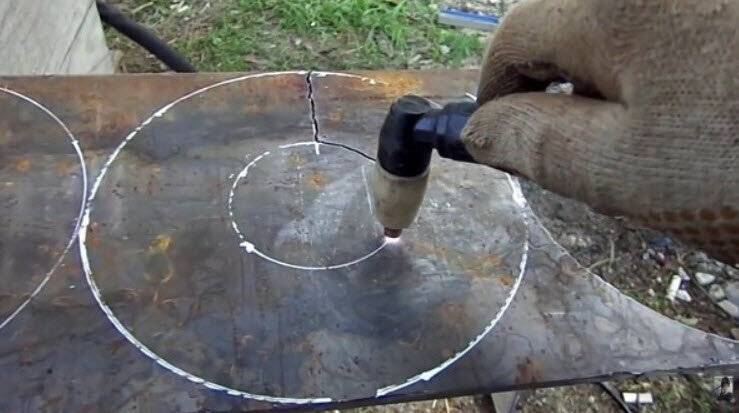

Сначала нужно разметить железо под вырезание одинаковых кругов диаметром 25 см, резка плазменным резаком

Легковесный забор допустимо построить с помощью самодельных опор, но в этом случае рекомендуется для повышения надежности использовать трубы достаточно большого сечения и лопасти значительной толщины, что не всегда целесообразно ввиду существенной разницы между реальным уровнем нагрузок и степенью прочности фундамента. Подобный разбег влечет за собой более крупные расходы.

Винт одевают на наконечник конуса и прихватывают сваркой со стороны внутреннего края кромки

Изготовление свайной опоры на производстве предполагает необходимость использования цинкового покрытия, что значительно эффективнее, нежели обычная краска, пусть и при многослойном ее нанесении.

Нужно учитывать, что при погружении сваи происходит моментальное повреждение покрытия при контакте с камнями, что приведет к быстрому развитию процесса коррозии фундамента забора.

Опасность на данном этапе заключается в некачественных сварных швах, что повлияет на прочность наконечника и лопастей. В результате приваренные конструкционные элементы при погружении сваи могут существенно деформироваться, а в худшем случае и вовсе оторвутся.

Все эти факторы негативно скажутся на длительности эксплуатации забора даже при условии правильно составленного чертежа. Соответственно, при изготовлении винтовых свай играют важную роль не только верно подобранные размеры изделия, но также их качество. Поэтому за самостоятельное производство следует браться лишь при условии наличия соответствующих знаний и опыта.

О низком уровне качества свидетельствует небольшая стоимость и небрежное исполнение, в частности, крепление элементов (лопастей, оголовка) и неравномерная обработка антикоррозионным составом. Если все же выбран вариант самостоятельного изготовления, нужно быть уверенным в своих силах, иначе придется переделывать ограждение, на что уйдет время, силы и дополнительные средства.

Винтовые сваи на забор — что это такое

Заключение

Винтовая свая не относится к продукции повышенной сложности. Ее изготовление вполне по силам опытному мастеру, обладающему навыком работы с металлом, а также удобной мастерской. Однако необходимо строго соблюдать допустимые нормы, о которых было упомянуто выше. В конце концов, от качества сваи будет зависеть устойчивость фундамента и долговечность сооружения.

Фундамент на винтовых сваях считается универсальным и надёжным основанием для индивидуального дома или дачи. Для малоэтажного строительства применяются изделия небольших размеров, что даёт возможность их самостоятельного изготовления. Итогом создания собственных свай будет значительное снижение стоимости постройки.

• Сварочный аппарат;
• Болгарка;
• Дрель;
• Трубы прямо шовные марки СТ10;
• Стальные толщиною не менее 5 мм марки СТ3;
• Винты.

Как видим, изготовление винтовых свай своими руками – вполне осуществимая задача. Главное – сделать всё продуманно и расчётливо. Преимущества винтового фундамента можно понять, посмотрев видео.

Винтовые сваи стали все чаще использоваться в строительстве, так как они подходят практически к любому типу грунта. Такие конструкции представляют собой пустотелую трубу (ствол) с заостренным наконечником, на котором имеется резьба или лопасти. Если он сделан с соблюдением технологии, то свая без труда войдет в грунт. Сваи с лопастями намного функциональней, так как они работают в качестве и винтов, и опоры. На верхней части ствола должны быть расположены шляпки для ростверка. Они могут иметь круглую, прямоугольную или U-образную форму.

Внешняя и внутренняя поверхность трубы обязательно покрывается антикоррозийным слоем, толщина которого напрямую влияет на долговечность и прочность винтового устройства. Поскольку изготовление винтовых свай – довольно-таки сложный процесс, требующий наличия определенных знаний и специального оборудования, то срок их службы будет также зависеть и от квалификации производителя.

Конечно, можно изготовить их и самостоятельно, но на сваях, сделанных “кустарным” способом, есть большая вероятность того, что строение вскоре просядет. Как же изготавливаются винтовые сваи? Чем отличаются между собой самодельные и заводские приспособления для ?

Уроки и выводы из проделанной работы

Итак, первое: что хочешь сделать хорошо – делай сам. Конечно, если ты это не умеешь, разговор другой. Но смотрите, я даже предлагал деньги, спрашивал сколько надо за работу, соглашался на предложенную сумму, но в итоге никто мне не помог. Может я не ту сумму предлагал за работу…

Второе, всегда делайте предварительное бурение грунта. Можно легко попасть в такую ситуацию, как у меня. Любая, уважающая себя фирма, обязательно проводит такие работы. Да, вы дополнительно заплатите деньги, но уже не окажитесь в таких обстоятельствах, как я. В итоге была потеряна неделя времени, пока искалась техника и т.д.

Третье, «не ведитесь» на самые низкие цены. Низкая цена не всегда выгодно. Можно значительно проиграть на качестве самих свай и качестве монтажных работ. Выбирайте по стоимости нечто среднее и обязательно заключайте договор на предоставленные услуги, а также требуйте все оплаченные чеки.

На этом буду заканчивать. Есть вопросы – задавайте. Есть предложения – пишите. Может кто-то сталкивался с другими проблемами? Дайте знать, читателям будет интересно. И не забудьте посмотреть видео ниже о способах обвязки винтовых свай. Мирного и светлого вам неба! Пока!
