Необходимо ли делать скрытую проводку в каркасном доме своими руками? Обзор

Способы прокладки

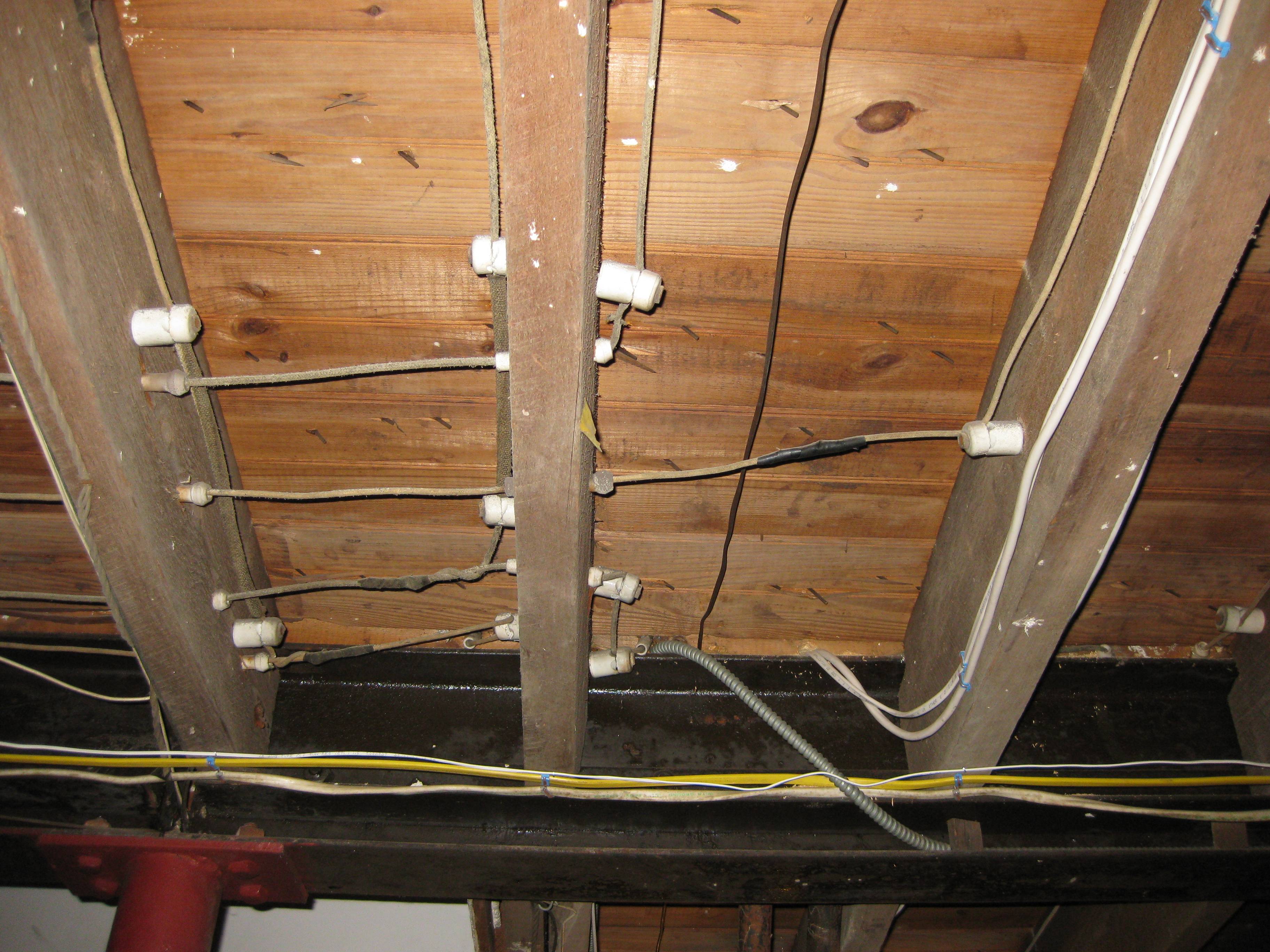

Варианты проведения открытой проводки

Монтаж проводки можно проводить любым способом, который больше всего устраивает владельцев недвижимости.

Открытый вариант представляет собой размещение кабелей и приборов на поверхности стен и внутренних перегородок. Для размещения коммуникаций используются пластиковые коробы, электротехнические трубы, керамические изоляторы или стальные струны. Установка проводится после возведения здания и выполнения отделки помещений.

Открытая проводка — лучший вариант для каркасных домов

Достоинства открытого метода:

  • простота;
  • высокая скорость прокладки;
  • небольшая цена;
  • свободный доступ для осмотра;
  • возможность ремонта, замены некоторых частей и модернизации.

Недостаток заключается в том, что коммуникации портят стиль помещения и есть риск их повреждения.

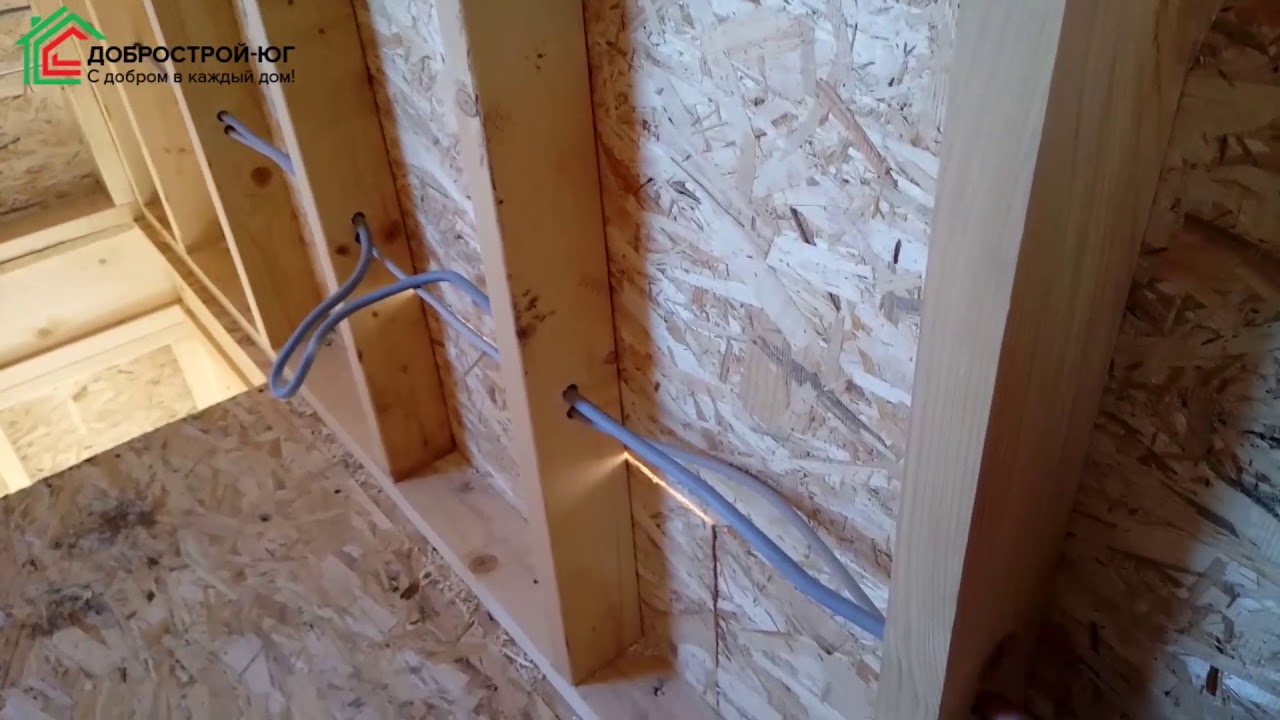

Разводка скрытым способом

Закрытый способ имеет следующие плюсы:

  • возможность спрятать коммуникации под обшивку;
  • сохранение целостности и гармоничности поверхностей.

Однако количество недостатков у такого решения намного больше:

  • выключатели и гнезда закреплены окончательно, перенести их или сделать новые точки уже нельзя;
  • невозможно развести проводку, если в этом возникнет необходимость;
  • отсутствует доступ к кабелям и монтажным коробкам для их проверки и ремонта;
  • сложность и дороговизна работ;
  • высокий риск возгорания при коротком замыкании или нагревании контактов;
  • отказ в заключении договора страхования.

Анализ преимуществ и недостатков каждого способа говорит о том, что правильный выбор — это наружный вариант.

Скрытая проводка и требования законодательства

Если спросить любого электрика или человека, знакомого с технологиями прокладки проводки в деревянных или композитных стенах, он без запинки ответит: согласно нормам законодательства разводка сети обязательно делается внутри металлических труб для предотвращения повреждений и повышения уровня пожарной защиты.

Да, эти слова соответствуют истине. По требованиям ПУЭ (правил устройства электроустановок) применение труб и соответствующей металлической фурнитуры в виде переходников и разветвителей обязательно. Однако если копнуть чуть глубже, выяснится, что для каркасных домостроений применимы требования СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных домов с деревянным каркасом». А в данном нормативном документе четко сказано:

«13.5.1. Электропроводки следует устраивать путем пропуска кабелей (проводов в защитной оболочке) через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий. Пропуск таких кабелей и проводов через конструкции дома допускается устраивать без использования втулок и трубок.

13.5.2. Для электропроводок должны использоваться изолированные провода в защитных оболочках или кабели в оболочках из материалов, не распространяющих горение.»

Ни для кого не секрет, что современные технологии изготовления силовых кабелей сразу же предусматривают негорючую оболочку и невозможность распространения огня вне внутреннего пространства. Естественно, большинство продаваемых на рынке изделий как нельзя больше соответствуют требованиям закона и могут применяться вообще без дополнительных мер защиты. В данном случае речь идет о кабелях с индексом –нгLS, нгFRLS, нгFRHF, нгFRLSLTx и т.д.

Однако работники пожарных инспекций используют двойственный подход. Ответственные и осведомленные — спокойно воспринимают скрытую проводку в гофрорукаве или же усиленные типы кабеля в тройной изоляции без дополнительной защиты. Другие могут настаивать на соблюдении требований ПУЭ, требуя наличия защитной металлической трубы.

При возникновении подобных разногласий следует помнить, что по законодательству — при обсуждении вопросов обеспечения безопасности приоритет в вынесении решения отдается специальным, а не общим нормам. Поэтому СП 31-105-2002 однозначно ранжируется выше норм ПУЭ и может трактоваться как однозначно понимаемая инструкция и правило.

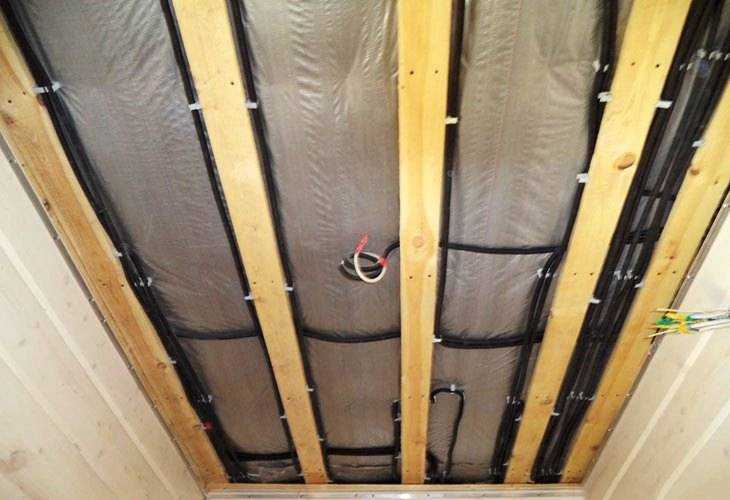

Прокладка скрытой электросети

Существует два общепринятых базовых принципа прокладки кабеля внутри стен каркасного дома.

  1. Американский.
  2. Европейский.

Отличаются они использованием пароизоляции. При американском способе вся сеть проводов располагается под слоем защитной пленки. Такая технология применима, если проводка создается в процессе строительства. Пароизоляцию вполне удобно укладывать поверх созданной сети кабелей.

Если работы делаются своими руками после того, как подрядчик закончил, придется нарушать герметичность, разрезая пленку. Кроме этого, при американском способе создания проводки кабельную структуру следует пропускать сквозь стойки, просверливая в них отверстия. Это достаточно большой недостаток — при определенном уровне сложности сети можно столкнуться с падением прочности каркаса здания.

Выпускается достаточно фурнитуры для проведения разводки кабельной сети по американскому способу. Это и распределительные коробки, предусматривающие вклеивание, а также короба и другие необходимые элементы специального назначения. В любом случае — работа своими руками над проводкой превратится в кропотливое занятие, предусматривающее обязательный контроль и восстановление герметичности пароизоляции стены.

Европейская методика проще и доступнее для выполнения самостоятельных работ. Электропроводка в каркасном доме укладывается поверх слоя гидроизоляции, меньше требований к нарушению целостности стоек. Естественно, при монтаже распределительных коробок и коробов придется нарушать целостность слоя пленки, однако это легко фиксируется проклейкой периметра скотчем или специальным уплотнителем.

Соединение проводов пайкой в домашних условиях

С помощью пайки монтаж соединений занимает чуть больше времени,
однако этот способ белее надежный, чем обычной скруткой. Последствия не качественной
скрутки это оплавление изоляции в местах соединений, короткое замыкание и пожар.

При скрутке контактов, на сколько бы она не была качественной,
места соединения имеют некоторое сопротивление и при протекании тока скрученные
контакты перегреваются.

Соединение медных проводов при качественной пайке является самым
надежным и практически не уступает цельному проводу. Все выше приведенные примеры
скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед
скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами.
Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Варианты проводки в каркасном доме

После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:

  • скрытый или внутренний;
  • наружный или внешний.

Каждый из типов укладки имеет свои положительные и отрицательные стороны.

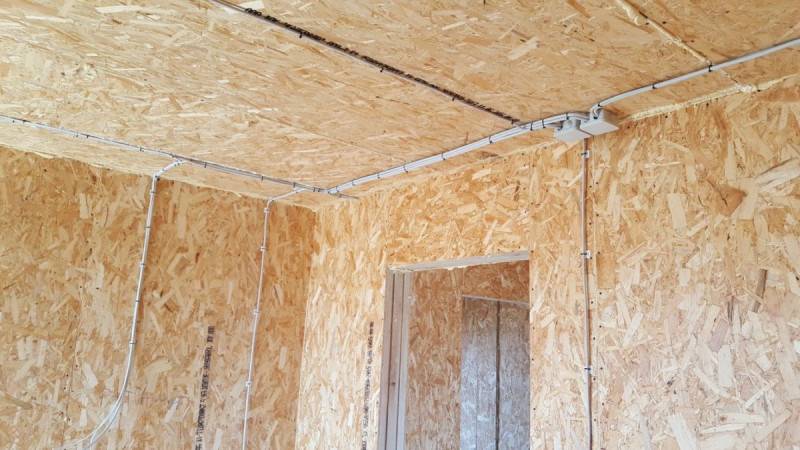

Вариант открытой проводки — как все сделать правильно

Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:

  • с использование пожаробезопасных гофротруб;
  • в каналах из ПВХ;
  • с использованием открытого специального кабеля.

Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.

Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.

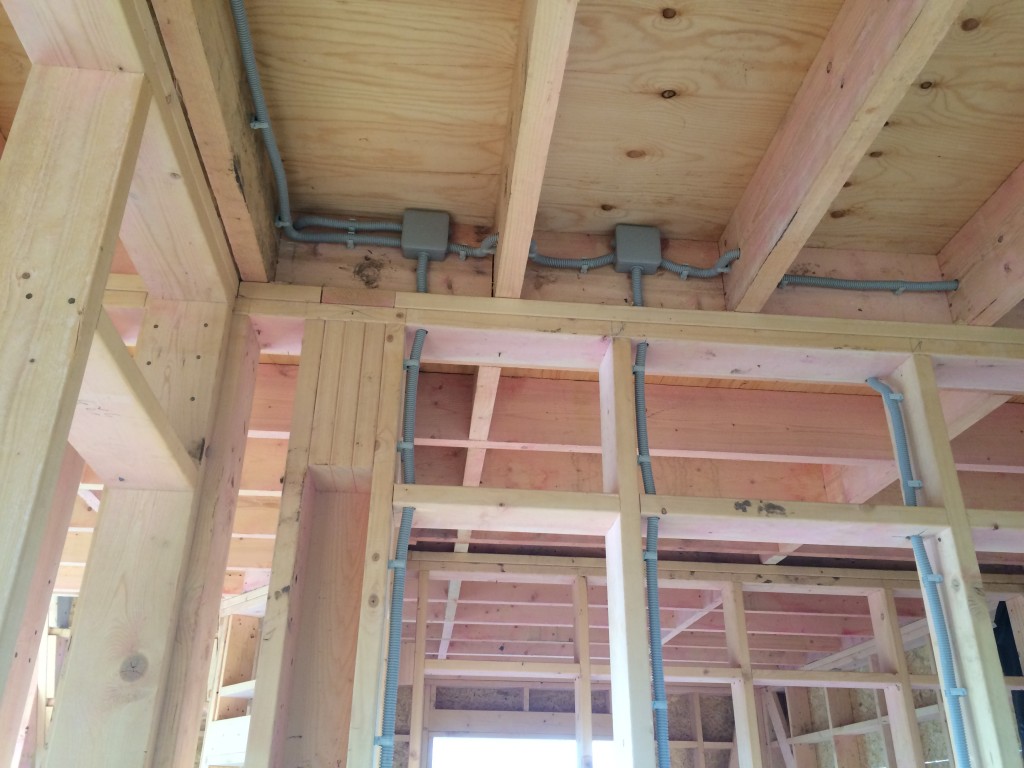

Вариант скрытой проводки – как все сделать правильно

При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.

Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.

При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.

Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.

Какую проводку выбрать: скрытую или наружную

Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.

Положительные стороны скрытой укладки кабеля:

  • не портит внешний вид интерьера дома;
  • защищена от случайного внешнего воздействия;
  • не требует доработки и переустройства.

Отрицательные стороны скрытой электропроводки:

  • финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
  • затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
  • невозможно внешним осмотром определить состояние заложенного электрического кабеля;
  • вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.

Положительные стороны внешней прокладки проводов:

  • осуществление доступной проверки состояния электрокабеля;
  • простота ремонта или замены вышедших из строя деталей электроцепи;
  • доступность монтажа новых ветвей электросети с дополнительными элементами.

Отрицательные стороны внешней прокладки проводов:

  • существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
  • осуществление особых требований по прокладке электропроводов.

Электропроводка в каркасном доме правила

Разберем общие правила в электропроводке, которые касаются любого дома какой бы вы не строил: каркасно-щитовой, деревянный, кирпичный или какой еще.

#1 — Выбор кабельной продукции

Кабель ВВГнг-LS

Как и в любом жилом помещении должны использоваться кабели, которые не распространяют горение. К таким относятся ВВГнг (A, LS). Есть еще обозначения FRLS и др., однако первые два самые доступные и распространенные их берем за основу. Можно использовать кабели серии NYM. Кабель с таким обозначением очень хорошо зарекомендовали себя именно в деревянных домах. Если не стоит цель экономии денежных средств, то такой кабель будет удобнее применять.

NYM-кабель

Некоторые производители такие как Конкорд, Севкабель делают NYM кабель с негорючим наполнением, что качественно отличает его от плоского.

#2 — Выбор сечения провода для электропроводки

При строительстве каркасно-щитового дома и прокладки электропроводки необходимо знать с каким сечением провод использовать.

Почему выбор сечения проводника такой, а не иначе подробно расписан здесь.

Просто перечислю выбор сечения кабеля:

  • Для света используем 3*1,5 мм2;
  • Розетки 3*2,5 мм2;
  • Варочная поверхность в однофазной сети 3*6 мм2;
  • Варочная поверхность в трехфазной сети 5*2,5 мм2;
  • Подключение распределительного щита 3*6 мм2 или 5*6 мм2.

#3 — Выбор автоматов защиты для распределительного щита

Какой бы хороший провод не был, если его не защитить от перегрузки, он может выйти из строя со всеми вытекающими. А если перегрузки будут незначительные, но часто, срок службы сократится в несколько раз.

А самым слабым звеном в электроцепи всегда будут розетки выключатели и соединения в распределительных коробках. Отдельная статья про выбор автоматов защиты.

Также просто перечислю номиналы автоматов защиты:

  • Для света используем 10 А (хотя при нынешней системе освещение можно и меньше, так светодиоды потребляют в разы меньше);
  • Розетки 16 А;
  • Для варочной поверхности в однофазной сети 32 А;
  • Варочная поверхность в трехфазной сети 3P 16 А;
  • Для подключения распределительного щита 3P 25 А для трехфазного ввода мощность 15 кВт и 1P — 50 А для однофазного ввода мощностью 10 кВт.

#4 — Устройство заземления для дома

Обязательным условием для электрики в любом частном доме является правильно сделанный контур заземления.

А если у вас планируется подключать газовый котел, то еще необходимо и заключение электролаборатории по сопротивлению заземления.

В современных условиях можно приобрести готовый комплект заземления, взять в аренду мощный перфоратор и забить его рядом с домом. После необходимо отдельным проводом подключить к шине заземления распределительного щита.

Заводской комплект заземления

Этот вариант минимально затратный если вы не обладаете навыками электросварки и нет необходимости копать землю. Неоднократно проверенное электролабораторией заземление всегда укладывается в нормы.

Можно действовать и по старинке. Копаем равносторонний треугольник 2,5*2,5*2,5 глубиной 50 см; забиваем три металлических уголка 50*50 толщиной не менее 3,5 мм и длинной 2500 мм, затем металлической полосой 40 мм и толщиной 4 мм обвариваем по контуру. На край полосы навариваем болт М8 (М10) и соединяем проводом (10 мм2) с шиной в распределительном щите. Прокрашиваем сварные швы и закапываем.

Это все то, что касается основных правил для электропроводки в доме.

Автоматика

Для обеспечения защиты от перегрузок, колебания напряжения или утечек в домашней электросети применяют автоматические предохранители. Их выбирают с учетом характеристик цепей и требуемой степени безопасности.

Автоматы защиты от перегрузок

Основная задача автомата защиты от перегрузки – уберечь систему от перегрева при возможных замыканиях или одновременного включения электроприборов.

Его подбирают по значению превышения тока и времени отсечки, тока перегрузки. Учитывают максимально возможное количество приборов, подключаемых в цепь, допустимую величину нагрузки, которую может выдержать кабель без нагревания, время срабатывания защиты.

Перегрузка возникает, когда к сети подключают много бытовых приборов. Суммарная мощность при их одновременной работе приводит к перегреву элементов электрической линии – кабеля и соединений.

При любом коротком замыкании в сети автомат производит механическое отключение электричества. Значение превышения тока отсечки по отношению к номинальному в 3-5 раз предусмотрено в предохранительном устройстве типа В (для световых цепей), в 5-10 раз – автоматах типа С (для розеточных линий).

Время отсечки при коротком замыкании в квартирах не должно превышать 0,4 с – для цепей с напряжением 220 Вольт, 0,1 с – для 380 Вольт.

Основные характеристики автомата защиты промаркированы на корпусе и должны соответствовать ГОСТ 50571.5-94

Устройство защитного отключения

УЗО определяет разницу между входящим и выходящим из домовой сети током. Если она равна нулю, утечка отсутствует. При касании провода корпуса прибора или земли обратный ток уменьшается. Устройство срабатывает и отключает цепь. Как правило, причиной становится повреждение изоляции кабеля.

УЗО защищает человека и животных от поражений электрическим током при косвенном или прямом прикосновении к источнику напряжения. Возникшая разница в дифференциальном токе приводит к срабатыванию устройства. Помимо этого, при повреждении изоляции исключается возгорание прибора.

Реле контроля напряжений

В отечественных линиях электропередач часто скачет напряжение. На подстанциях защита срабатывает через несколько секунд после возникшей ситуации. Этого достаточно, чтобы вывести из строя большую часть домашних приборов и устройств. Их ремонт не является гарантийным обязательством, поэтому замену в мастерской сгоревших запчастей придется оплачивать из своего кармана.

Для защиты приборов от скачка напряжений в сети в домовую систему встраивают специальное реле. При увеличении электропотенциала оно срабатывает практически мгновенно и отключает работающую электронику.

Молниезащита

Молния – частая причина пожара. Для деревянного каркасного дома она опасней, чем для сооружений из кирпича или бетона. Молниеотвод не только предохраняет приборы от перегрузки и выхода из строя, но и защищает жизни жильцов.

Для отвода огромного напряжения от прямого удара молнии устраивают пассивную молниезащиту. Она состоит из приемника, отводящего проводника и отдельного заземляющего контура в виде треугольника. Тип устройства зависит от материала кровли. Для металлических поверхностей применяют молниеприемник в виде стержня, по шиферным или деревянным покрытиям укладывают стальной прут или трос, по черепичным – сеточную конструкцию.

Заземление

Наиболее популярно модульное заземление, так как его устройство не требует большого земельного участка рядом с домом. Оно представляет собой углубленные в землю на 2-3 метра штыри, соединенные по верху металлическим каркасом в виде треугольника. Сооружение присыпают почвой слоем толщиной 50 см. К зданию в траншее прокладывают проводник из круглой стали.

К нему через опрессованное болтовое соединение подключают желтый одно- или многожильный провод. Вторым концом он набрасывается на главную заземляющую шину, обычно расположенную в электросчетчике.

Аналогично выполняют линейное заземление, только в виде прямого отрезка, а не треугольника. При наличии нескольких щитов в доме заземляющий контур прокладывают по периметру.

Защиту больших строений обеспечивают глубинные и фундаментные заземления.

Принцип работы у них такой же, как у модульного.

Особенности проведения электропроводки в каркасных домах

Каркасные дома характеризуются многочисленными преимуществами, однако имеют ряд специфических свойств, которые влияют на процесс электрификации. Основной нюанс — использование горючих строительных материалов при обустройстве стен и перекрытий. Дерево покрывается специальными веществами, антипиренами, снижающими риск возгорания и выделения токсичных веществ, но достаточной такую защиту назвать нельзя. Малейшая искра или существенный скачок температуры может стать причиной воспламенения.

В каркасном доме монтаж проводов осуществляется по горючему основанию

Другой негативный момент — низкая толщина и малая прочность несущих поверхностей. Будет сложно зафиксировать линии электропередач на тонких листах фанеры или гипсокартоне. Именно такие стройматериалы в основном применяют для внутренней отделки помещений.

Есть несколько способов прокладки кабеля. В зависимости от конкретного решения нужно следовать определенному порядку. Монтировать электрические провода можно перед установкой несущих частей здания или после завершения внутренней отделки.

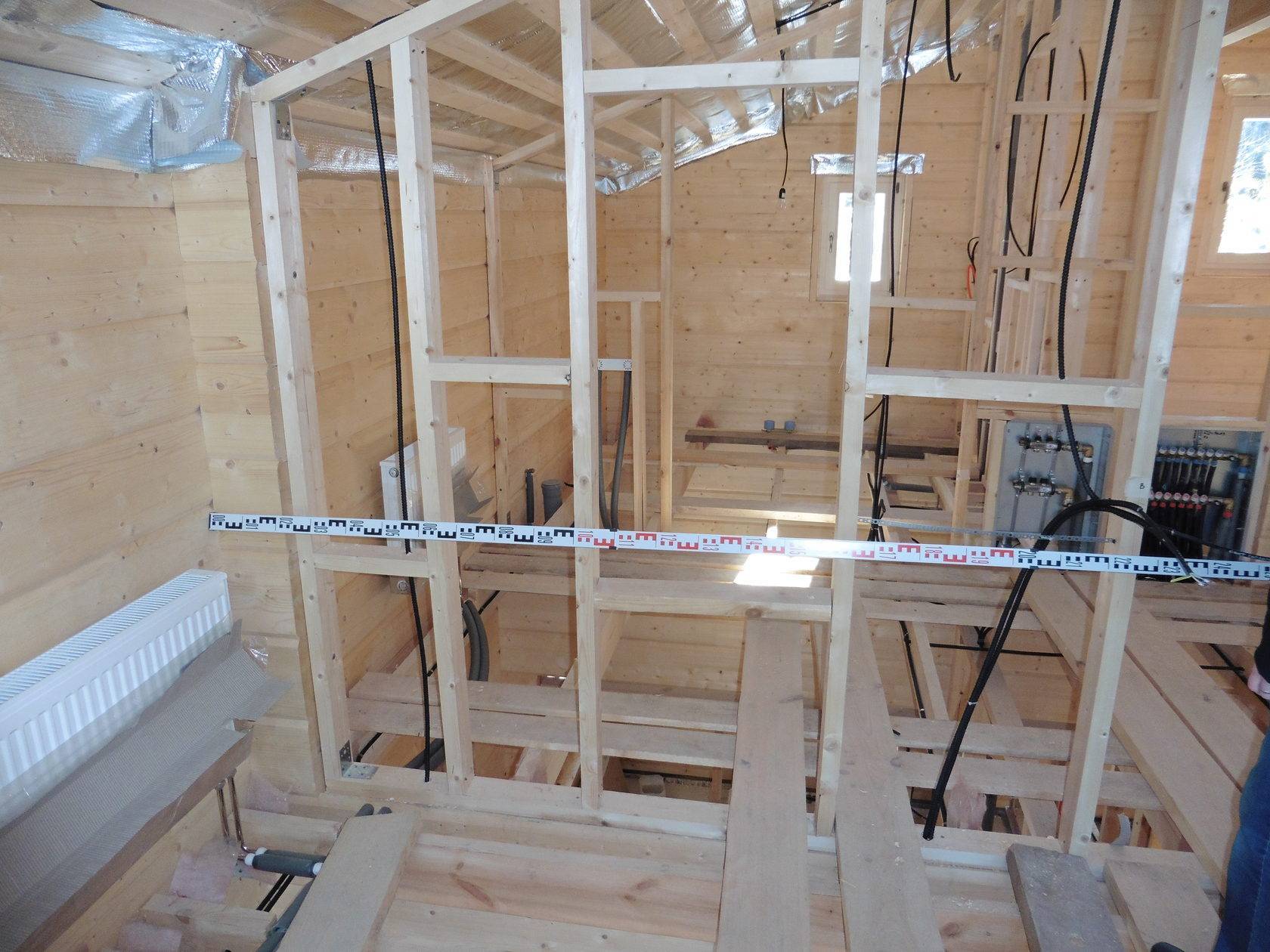

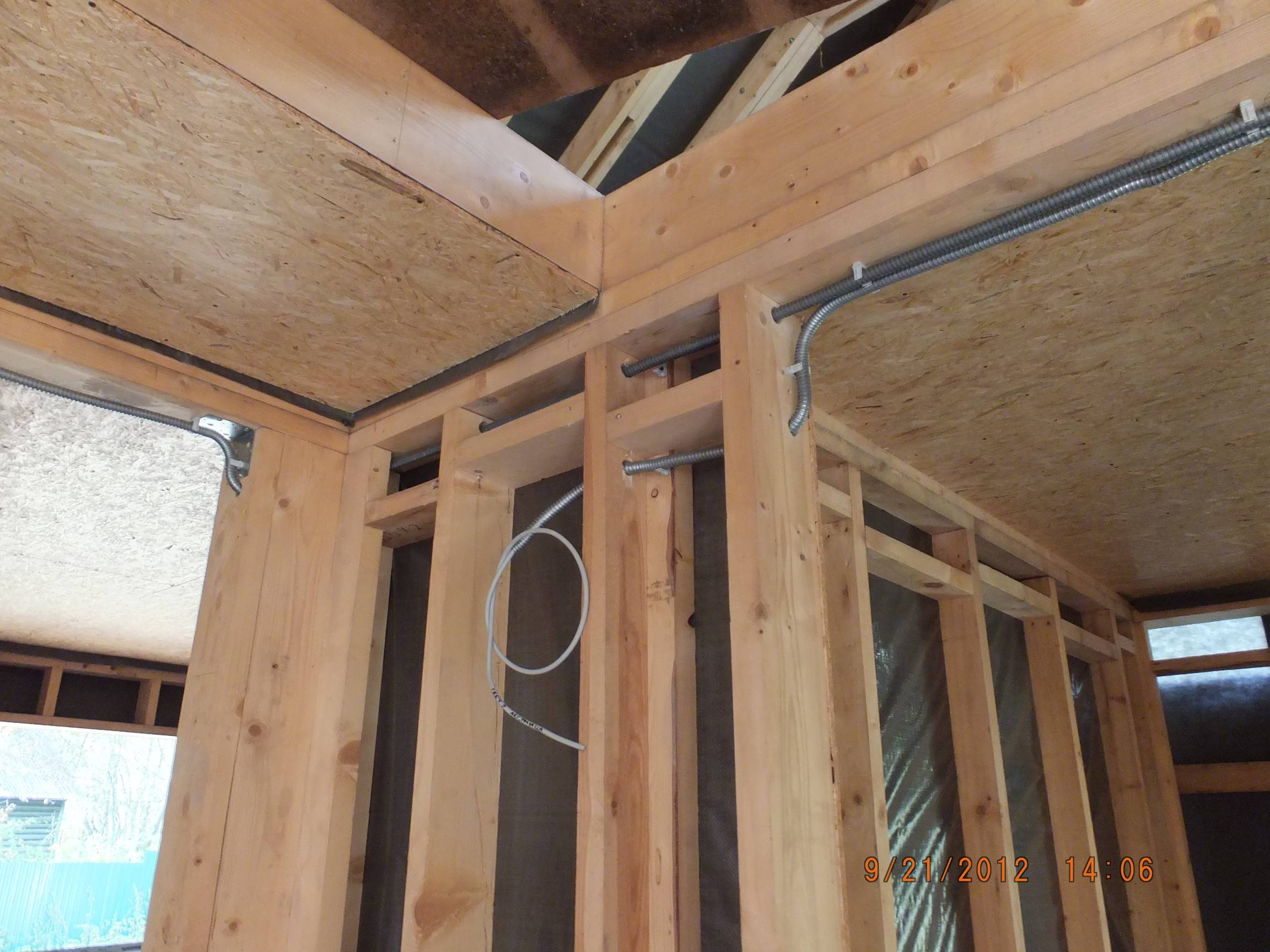

Организация скрытой проводки при сооружении каркаса

Свод правил о скрытой электропроводке

Строительные правила не устанавливают строгие рамки для прокладки проводки. Разрешено пропускать кабели в пустотах конструкций, теплоизоляционном слое, сквозь элементы каркаса без применения труб или втулок.

Основное требование – оболочка провода не должна быть горючей или распространять горение.

Пожар можно предотвратить или уменьшить его вероятность двумя способами: построить дом из негорючих материалов или устранить причину возгорания путем прокладки сетей из качественных составляющих с достаточной защитой от замыканий, перегрузок и утечек. Все компоненты сети – сечения, автоматика, длина цепей, электротехнические изделия, приборы – должны соответствовать друг к другу.

В России всегда предпочитали идти по первому пути, хотя он более трудоемкий, долгий и дорогой. За рубежом менее жесткое отношение к прокладке электропроводки.

Требования ПУЭ

Согласно этим правилам, в перегородках, стенах и потолках из горючих материалов скрытая электропроводка может прокладываться только в металлических трубах или закрытых коробках с толщиной стенки 1,2-2,5 мм, которые в случае короткого замыкания обладают локационной способностью. Их укладывают в пустоты конструкций или в качестве подготовки полов.

ПУЭ обеспечивает прокладку кабелей:

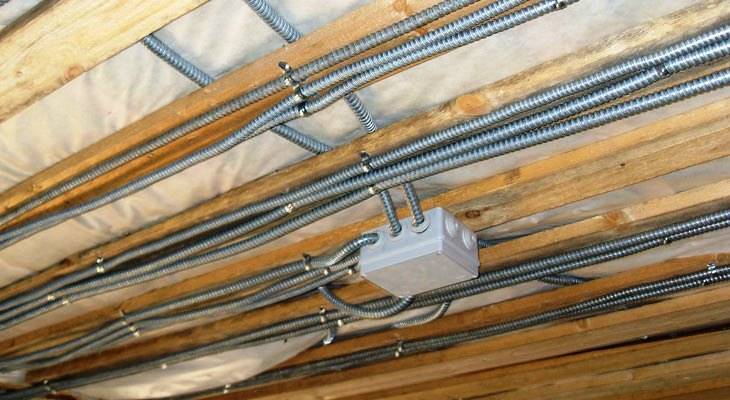

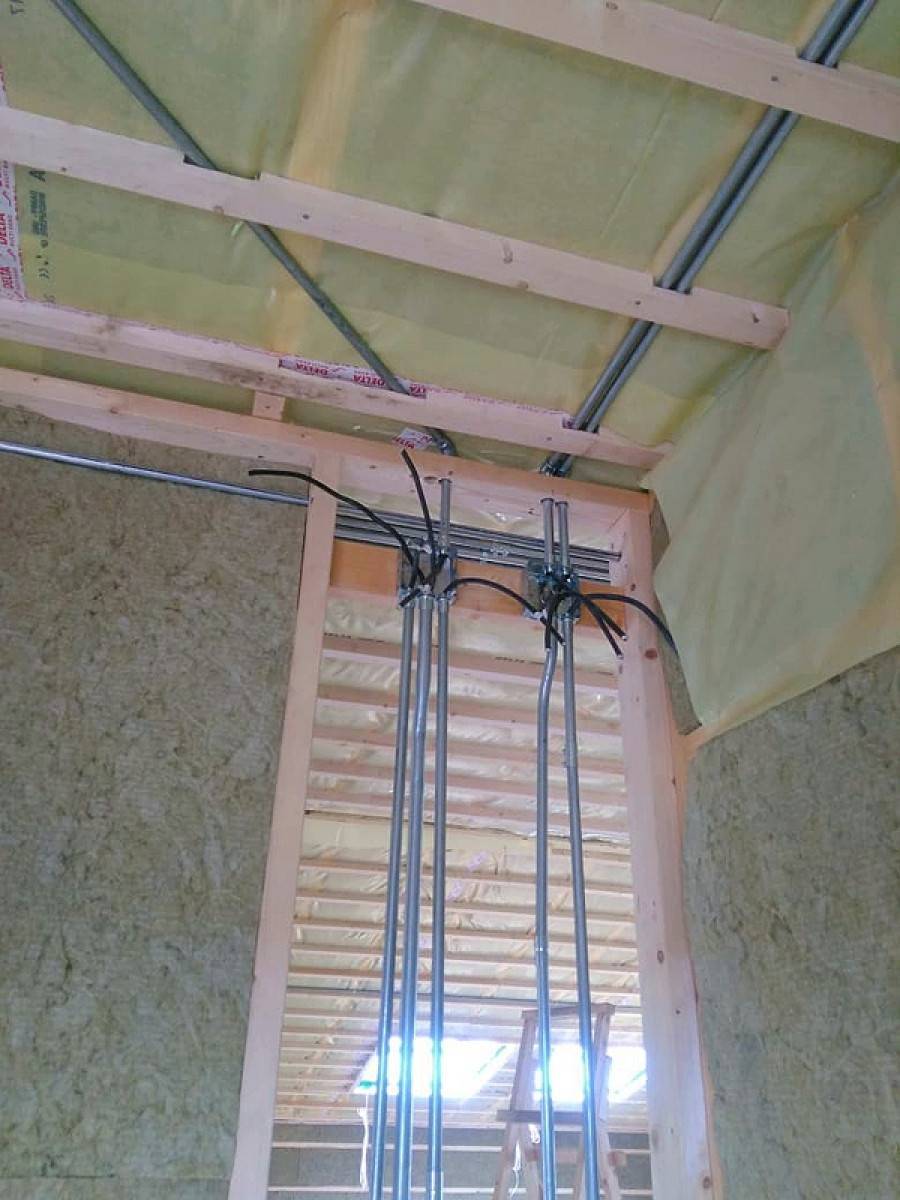

  1. В стальных или медных трубах;
  2. Коробах;
  3. Гибкие металлические рукава;
  4. Закрытые пустоты и каналы;
  5. Борозды под штукатуркой;
  6. Монолитные конструкции в производстве.

Запрещено использовать гофрированные втулки из пластмассы и металла. Стыковка между элементами осуществляется пайкой, сваркой или резьбовым соединением. При толщине кабеля более 2,5 мм прокладывается вторая линия.

Скептики сомневаются в консерватизме ПУЭ. Во-первых, среди причин пожара неисправность дымоходов, во-вторых, короткое замыкание из-за неправильно выполненного соединения проводки, 20 % пожаров вызвано выходом из строя электроприборов.

Прокладка кабелей в трубах — материалоемкий процесс, а в каналах скапливается конденсат, что негативно сказывается на работе схемы.

Опыт Скандинавских стран и Америки показывает, что в каркасных домах можно использовать скрытую проводку без вышеуказанных ограничений. Главное условие – качество материалов, соединений и автоматики.

Разработка проекта электропроводки

Автоматика

Для обеспечения защиты от перегрузок, колебания напряжения или утечек в домашней электросети применяют автоматические предохранители. Их выбирают с учетом характеристик цепей и требуемой степени безопасности.

Автоматы защиты от перегрузок

Основная задача автомата защиты от перегрузки – уберечь систему от перегрева при возможных замыканиях или одновременного включения электроприборов.

Его подбирают по значению превышения тока и времени отсечки, тока перегрузки. Учитывают максимально возможное количество приборов, подключаемых в цепь, допустимую величину нагрузки, которую может выдержать кабель без нагревания, время срабатывания защиты.

Перегрузка возникает, когда к сети подключают много бытовых приборов. Суммарная мощность при их одновременной работе приводит к перегреву элементов электрической линии – кабеля и соединений.

При любом коротком замыкании в сети автомат производит механическое отключение электричества. Значение превышения тока отсечки по отношению к номинальному в 3-5 раз предусмотрено в предохранительном устройстве типа В (для световых цепей), в 5-10 раз – автоматах типа С (для розеточных линий).

Время отсечки при коротком замыкании в квартирах не должно превышать 0,4 с – для цепей с напряжением 220 Вольт, 0,1 с – для 380 Вольт.

Основные характеристики автомата защиты промаркированы на корпусе и должны соответствовать ГОСТ 50571.5-94

Устройство защитного отключения

УЗО определяет разницу между входящим и выходящим из домовой сети током. Если она равна нулю, утечка отсутствует. При касании провода корпуса прибора или земли обратный ток уменьшается. Устройство срабатывает и отключает цепь. Как правило, причиной становится повреждение изоляции кабеля.

УЗО защищает человека и животных от поражений электрическим током при косвенном или прямом прикосновении к источнику напряжения. Возникшая разница в дифференциальном токе приводит к срабатыванию устройства. Помимо этого, при повреждении изоляции исключается возгорание прибора.

Реле контроля напряжений

В отечественных линиях электропередач часто скачет напряжение. На подстанциях защита срабатывает через несколько секунд после возникшей ситуации. Этого достаточно, чтобы вывести из строя большую часть домашних приборов и устройств. Их ремонт не является гарантийным обязательством, поэтому замену в мастерской сгоревших запчастей придется оплачивать из своего кармана.

Для защиты приборов от скачка напряжений в сети в домовую систему встраивают специальное реле. При увеличении электропотенциала оно срабатывает практически мгновенно и отключает работающую электронику.

Молниезащита

Молния – частая причина пожара. Для деревянного каркасного дома она опасней, чем для сооружений из кирпича или бетона. Молниеотвод не только предохраняет приборы от перегрузки и выхода из строя, но и защищает жизни жильцов.

Для отвода огромного напряжения от прямого удара молнии устраивают пассивную молниезащиту. Она состоит из приемника, отводящего проводника и отдельного заземляющего контура в виде треугольника. Тип устройства зависит от материала кровли. Для металлических поверхностей применяют молниеприемник в виде стержня, по шиферным или деревянным покрытиям укладывают стальной прут или трос, по черепичным – сеточную конструкцию.

Заземление

Наиболее популярно модульное заземление, так как его устройство не требует большого земельного участка рядом с домом. Оно представляет собой углубленные в землю на 2-3 метра штыри, соединенные по верху металлическим каркасом в виде треугольника. Сооружение присыпают почвой слоем толщиной 50 см. К зданию в траншее прокладывают проводник из круглой стали.

К нему через опрессованное болтовое соединение подключают желтый одно- или многожильный провод. Вторым концом он набрасывается на главную заземляющую шину, обычно расположенную в электросчетчике.

Аналогично выполняют линейное заземление, только в виде прямого отрезка, а не треугольника. При наличии нескольких щитов в доме заземляющий контур прокладывают по периметру.

Защиту больших строений обеспечивают глубинные и фундаментные заземления.

Принцип работы у них такой же, как у модульного.

Варианты проводки в каркасном доме

После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:

  • скрытый или внутренний;
  • наружный или внешний.

Каждый из типов укладки имеет свои положительные и отрицательные стороны.

Вариант открытой проводки — как все сделать правильно

Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:

  • с использование пожаробезопасных гофротруб;
  • в каналах из ПВХ;
  • с использованием открытого специального кабеля.

Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.

Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.

Вариант скрытой проводки – как все сделать правильно

При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.

Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.

При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.

Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.

Какую проводку выбрать: скрытую или наружную

Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.

Положительные стороны скрытой укладки кабеля:

  • не портит внешний вид интерьера дома;
  • защищена от случайного внешнего воздействия;
  • не требует доработки и переустройства.

Отрицательные стороны скрытой электропроводки:

  • финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
  • затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
  • невозможно внешним осмотром определить состояние заложенного электрического кабеля;
  • вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.

Положительные стороны внешней прокладки проводов:

  • осуществление доступной проверки состояния электрокабеля;
  • простота ремонта или замены вышедших из строя деталей электроцепи;
  • доступность монтажа новых ветвей электросети с дополнительными элементами.

Отрицательные стороны внешней прокладки проводов:

  • существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
  • осуществление особых требований по прокладке электропроводов.

Обязательно ли использовать гофру или металлорукав?

Это еще один предмет споров. Мое личное мнение – нет, не обязательно. То есть, конечно, хуже от нее не будет, но насколько это необходимо – каждый решает сам для себя.

Во-первых, потому что при соблюдении правил, перечисленных выше, вероятность получить возгорание провода где-нибудь посередине провода очень маловероятна. Помните, что в 99% случаев возгорание провода – это именно следствие, а не причина.

Электропроводка по-фински – никаких гофр

Во-вторых, от механических повреждений типа “загнал саморез в провод” гофра спасает слабо, металлорукав – не многим лучше. Да и при строительстве дома неплохо бы составить “карту”, где проходят провода, чтобы знать, куда загонять саморез можно, а куда не стоит. Повреждение же провода грызунами на самом деле крайне редкий сценарий. Приводить в пример проводку авто, которую перегрызли крысы – не стоит. Если у вас в доме завелись крысы, то поверьте, проводку они начнут жрать в последнюю очередь

РАСЧЕТ СЕЧЕНИЯ КАБЕЛЕЙ

Зачем производить расчет сечения кабелей?

С одной стороны, если взять кабель недостаточной площади сечения, то при подключении мощного электрооборудования он гарантировано перегреется и станет причиной пожара. С другой стороны, стоимость кабельной продукции напрямую зависит от количества используемого металла – толщины проводника.

Подбор сечения производится по таблицам ПУЭ по суммарной мощности или номинальной силе тока.

Расчет по силе тока более точный, так как учитывает больше факторов.

Производится по формуле: I=(PxK)/(Uxcosf), где

  • P – суммарная потребляемая мощность (Вт);
  • K = 0,75, коэффициент одновременного использования электрооборудования;
  • U – 220 Вольт;
  • cosf для бытового электрооборудования принимается за 1.

По правилам следует принимать во внимание длину кабеля и способ прокладки – в гофре, под слоем штукатурки, открытым способом. Однако на практике распределительный электро щиток квартиры находится на столь близком расстоянии от кухни, что величиной потерь напряжения можно пренебречь.

Чаще всего электрики используют следующие типы проводов для подключения различных групп электроприборов:

Чаще всего электрики используют следующие типы проводов для подключения различных групп электроприборов:

  • 3x1,5мм2 – для освещения, суммарной мощностью не более 4 кВт. Номинал защитного автомата 10А (2,3кВт);
  • 3x2,5 мм2 – для розеток маломощного потребления, суммарно до 5,9 кВт. Номинал защитного автомата 16А (3,6кВт);
  • 3x6 мм2 – для мощных приборов потребления (бойлер, электроплита) с максимальным показателем 10 кВт; Номинал защитного автомата 32А (7,3кВт).

РАЗРАБОТКА СХЕМЫ ПОДКЛЮЧЕНИЯ

Создавая индивидуальную схему разводки и расположения розеток и выключателей, необходимо руководствоваться правилами разделения линий электроснабжения:

  • осветительная;
  • для обогрева (теплый пол);
  • розеточный блок для маломощного, периодически использующегося оборудования (миксер, кухонный комбайн, тостер и т.п.). Как правило, располагается на высоте 1-1,2 м, врезается в кухонный фартук;
  • розеточный блок для маломощного постоянно использующегося оборудования (вытяжка, холодильник). Могут быть использованы двойные розетки, расположенные в труднодоступном месте;
  • отдельные ветви для подключения мощной бытовой техники.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
