Укосины в каркасном доме – технология установки, пошаговая инструкция

Правила при установке укосин

Рассмотрим, как ставить укосины в каркасном доме и при этом не совершить распространённых ошибок. В основном это происходит из-за неправильного понимания того, как должен работать элемент для создания жёсткости.

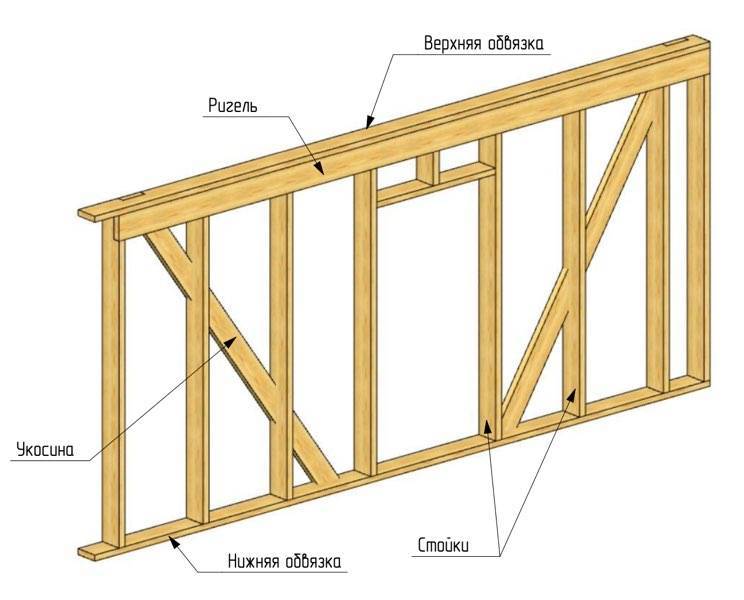

Грамотное расположение деревянной укосины на каркасной стенеИсточник 7lestnic.com

Все правила сводятся к следующему:

• Угол установки укосины должен быть 90 градусов по отношению к вертикальной стойке каркаса.
• Толщина элемента для жёсткости напрямую зависит от размеров стройки. Она не должна превышать одну четвертую часть от её толщины. И если в каркасе используются стойки шириной 150 мм, то нельзя монтировать укосину сечения 50x100 мм. Лучше взять брусок с толщиной в 25 мм и его будет более, чем достаточно.
• Укосина обязана располагаться в стене строго заподлицо со стойками и обвязками. Снаружи каркаса устанавливаются только временные элементы.
• Верхним концом укосина врезается в верхнюю обвязку. Аналогичные действия требуется провести и для нижней части. А выпил в обвязке под элемент будет гарантом повышенной надёжности.
• Одна стена каркасного дома должна содержать не менее двух укосин. Причём их необходимо смонтировать с наклонами в разные стороны.
• Угол наклона при установке разрешено изменять при необходимости с 45 градусов до 60 максимум.
• При монтаже на лежачую стену запрещено закрепление укосин наглухо. Возможно понадобится корректировка в дальнейшем.

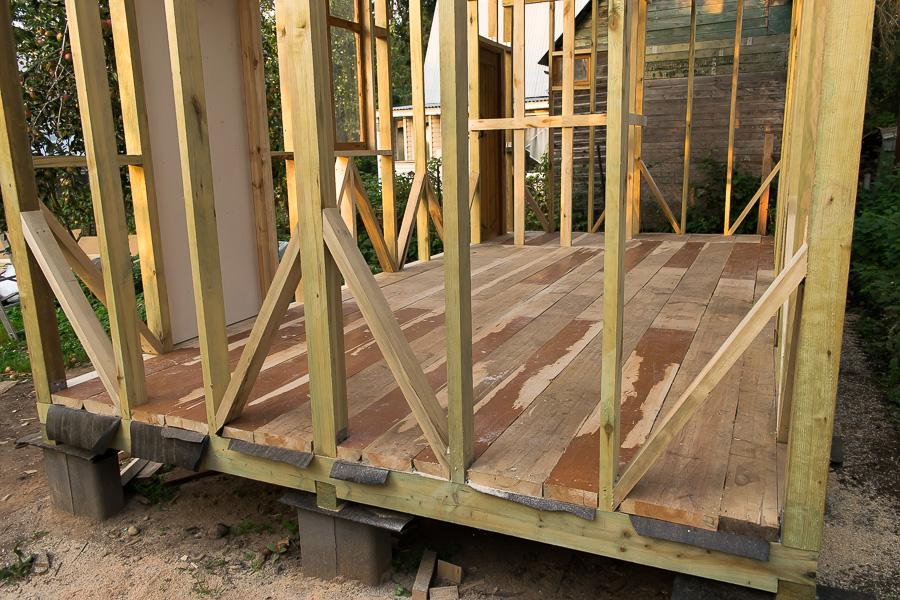

Сборка каркасного домаИсточник stroim-dom.net

• Если используются технологии для финского дома, то укосина должна находится с обратной стороны от ригеля.
• Саморезы при работе категорически запрещены. Крепёж проводить только гвоздями.
• Установка укосины ближе к внутренней стене повысит её теплоизоляционные свойства.
• А чтобы между минеральным утеплителем и укосиной не образовывались воздушные пробки, подрезать первый необходимо равно на толщину последней.

Некоторые строители для экономии используют для изготовления укосин обрезки досок. А из-за полученного малого размера, крепят их лишь в местах, где они подходят. Правильный элемент должен превышать длину от пола до потолка не менее, чем на треть. А применять можно только сухой хвойный материал, без пустот внутри.

Применение более дорогих пород древесины и толстых брусков нецелесообразно. Поскольку и хвоя имеет достаточные для надёжности параметры. А если увеличить толщину детали, то это может привести к ослаблению всего каркаса. Потому что место соединения укосины с обвязкой запиливается. А более широкий паз уменьшит крепость.

Назначение узлов крепления укосов

Узел крепления укосов входит в категорию металлоизделий для ВЛ и СИП. Узел крепления укосов (или укос, как его иногда называют в просторечии) необходим в том случае, когда анкерная, угловая, ответвительная или концевая опора линии электропередач поддерживается при помощи подкоса. Подкос представляет собой наклонную подпорку, назначение которой заключается в обеспечении лучшей устойчивости опоры, изготовленной из железобетона, металла или из дерева. Узел крепления укосов, в свою очередь, обеспечивает надежное крепление этого наклонного подкоса к главной опоре в верхней ее части.

Правильная установка укосины в стену каркасного дома

Однако, в связи с непониманием отечественных проектировщиков и строителей механизма работы укосины, очень часто встречаются одни и те же ошибки по ее установке в стену каркасного дома, которые необходимо тщательно избегать.

• укосина должна устанавливаться под 90° по отношению к стойкам и обвязке стеныкаркасного дома;
• толщина укосины не должна превышать четверть толщины стоек стены; то есть, в стену со стойками шириной 150 мм нельзя врезать укосину толщиной 50 мм, а 25 мм — можно и, кстати говоря, вполне достаточно;
• укосина должна врезаться в стену заподлицо со стойками и обвязками; снаружи можно устанавливать только временные укосины!
• верхний конец укосины должен быть врезан в верхнюю обвязку, нижний — в нижнюю; обрез острого угла укосины под 90° и соответственный выпил в обвязке — хороший плюс к обеспечению неподвижности конструкции;
• на одну стену должно быть не менее двух укосин разнонаправленных по углам: то есть, одна с наклоном влево, другая — вправо; больше двух на одну стену особого смысла не имеет — если уж вы считаете, что этого мало для обеспечения необходимой жесткости стены, то тогда обшейте ее ОСП-3 и успокойтесь
• оптимальный угол наклона укосины находится в пределах 45-60°;
• если вы устанавливаете укосину сразу на лежащей стене, то не закрепите ее буквально двумя гвоздиками и не наглухо — после выравнивания стены возможно потребуется корректировка;
• укосина должна быть с обратной стороны от ригеля, если таковой используете — это особо актуально для «финского дома»;
• укосина крепится, конечно же, гвоздями — никаких саморезов!
• с точки зрения обеспечения диагональной жесткости без разницы, с какой стороны вы установите укосину — с наружной или внутренней стороны стены; однако, монтировать снаружи удобней (сразу на лежащей стене), но с точки зрения мостов холода установка укосины с внутренней стены каркасного дома более правильно — решать вам;
• не забудьте, что минеральный утеплитель вдоль краев укосины должен быть подрезан на ее толщину, иначе будут по краям укосины будут образовываться воздушные мешки, что плохо для качества утепления каркасного дома.

Если в стену каркасного дома из-за нехватки свободного места (например, из-за количества и размера проемов окон и/или дверей) невозможно установить разнонаправленные укосины — просто обшейте стену после ее установки ОСП-3 12 мм перед или за пароизоляцией — этого будет вполне достаточно для обеспечения приемлемой диагональной жесткости конструкции.

Установка раскосов в каркасном доме

Установка дополнительных раскосов может понадобиться, когда принято решение обшивать стены дома ОСБ панелями горизонтально, или крепить доски внешней обшивки или сайдинга непосредственно к стойкам каркаса например такая ситуация может возникнуть при строительстве гаража или возведении небольших хозяйственных построек.

Угол наклона раскоса может составлять от 30 до 60 градусов, в зависимости от длины стены. Обычно раскосы выполняют из тех же досок что и стойки.

То есть, если для стоек каркаса выбраны доски сечением 50 Х 150, доски этого же сечения можно использовать и для изготовления раскосов. А вот если для возведения каркаса гаража были использованы доски сечением 50 Х 100, то в качестве раскосов лучше использовать специальную металлическую ленту.

Разбираемся в укосинах каркасного дома

Приняв решение возводить каркасный дом своими руками, обратите внимание на такой момент, как установка укосин. Укосины – это подпорки каркаса, расположенные не вертикально, а под наклоном

Укосины в каркасном домеявляются обязательным элементом. Некоторые нерадивые архитекторы не придают им должного внимания, и заменяют их распорками.

Это неправильно. Распорки всего лишь помогут устранить у досок пружинистость, не позволять «гулять» доскам вверх-вниз. А вот наклониться и впоследствии завалиться они могут очень легко, в особенности, если на местности распространен порывистый ветер. Укосины же добавляют каркасу пространственной жесткости, не давая ему «ходить».

Наибольшее качество и надежность дадут деревянные полнотелые подпорки. Но если постройка не массивная, не запрещено использовать гибкие укосины, выполненные из металла в форме лент, пластин и шпилек.

Наиболее удачный угол, под которым необходимо устанавливать подпорки – это 45 градусов. Но довольно часто бывает, что конструкция (расположение стен друг к другу, наличие оконных и дверных проемов) не позволяет применить их именно так, максимум, что возможно сделать – 60 градусов.

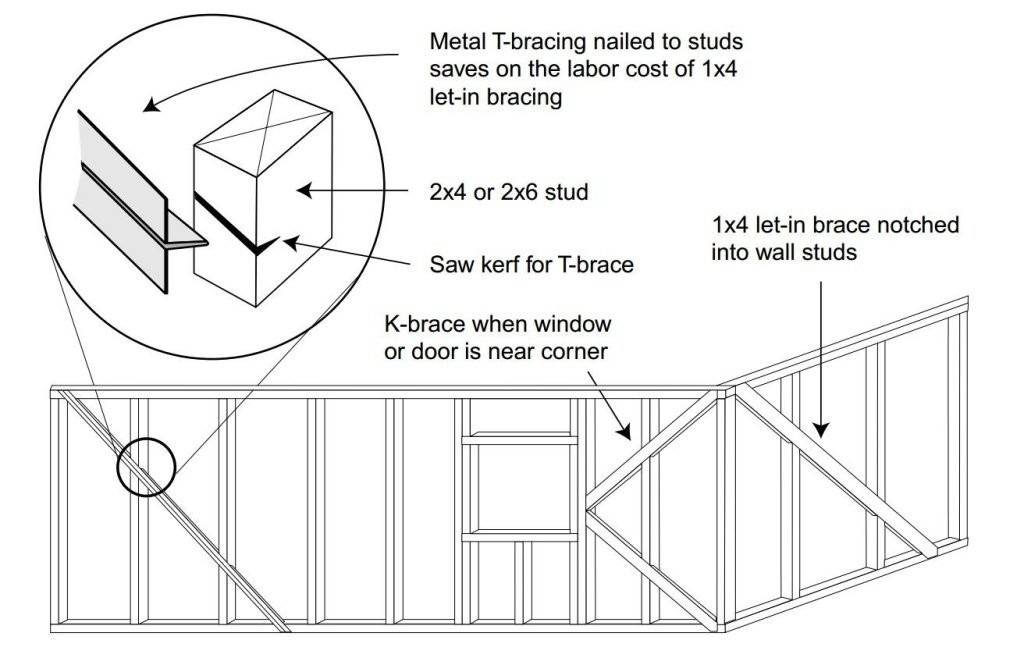

Металлические или деревянные: разбираемся в видах укосин

Выбор необходимого вида укосин в каркасном домев каждом случае разный. Нет плохих или хороших, каждый случай отдельный. Давайте разбираться, что к чему.

Деревянные подпорки изготавливаются из дерева повышенной прочности в виде досок размером чаще всего 25х100 (реже – 50х100) миллиметров. Из плюсов этого материала – прочность, которая соседствует с легкостью. Это дает дереву преимущество не делать общий вес конструкции слишком тяжелым.

Если же говорить о металлических конструкциях, они имеют более существенный вес, и поэтому применяются гораздо реже свои деревянных «собратьев». К слову сказать, в других странах приоритет отдают именно им.

Монтаж таких укосов выглядит иначе – устанавливаются они в виде креста. В связи с этим, и добавив к этому большую массу, можно с уверенностью говорить, что такие подпорки справятся с сильным давлением и нагрузками. Слабой стороной является последствия присутствия металла – если гидроизоляция будет установлена некачественно, влага проникнет к металлопрофилю, и начнется процесс покрытия ржавчиной.

Функции укосин в силовом каркасе

В общем понимании функция у данного элемента только одна. Каждая укосина придаёт силовому каркасу вертикальную жёсткость и устойчивость. Это означает, что при увеличении боковых нагрузок любого характера конструкция не будет отклоняться от вертикали, не согнётся, не завалится и не упадёт. Нагрузки, которые могут этому способствовать — сильные порывы ветра, вес крыши или второго этажа, снеговой слой на кровле. В районах с повышенной сейсмической активностью укосины тоже играют важную роль в каркасных домах.

Из этого уже следует, что укосины — это необходимость, а не лишние расходы.

Но мы продолжим.

Преимущества приобретения узлов крепления укосов у нашей компании

Во-первых, хочется отметить, что наша компания на протяжении всего времени своей деятельности занимается реализацией высококачественных металлоизделий для ВЛ и СИП. Узлы крепления укосов, приобретенные со складов компании, будут служить в течение долгого времени, способствуя бесперебойному снабжению электрической энергией населения.

Во-вторых, мы занимаем лидирующие позиции на отечественном профильном рынке благодаря тому, что предлагаем клиентам привлекательные расценки на качественное оборудование. Поддержание низких цен связано с тем, что мы имеем возможность напрямую взаимодействовать с производителями качественного отечественного электрооборудования.

В-третьих, наше руководство высоко ценит своих клиентов и создает для них выгодные условия сотрудничества. Постоянным клиентам предоставляется возможность оплаты товара в рассрочку на выгодных условиях. Кроме того, компания доставляет приобретенные товары до ближайших терминалов транспортных компаний бесплатно, а за умеренную цену осуществляет доставку как по Москве, так и по Московской области.

Крыша

Собирается на финальном этапе строительства. Ее прочность зависит от правильности установки лагов и количества снега, которое она может удержать. В регионах со снежными зимами кровлю делают более прочной.

Монтаж стропильной системы кровли

Мы поведали об основных узлах каркасного жилья. За рамками статьи осталось множество нюансов, которые знают и учитывают в работе профессиональные строители. Не думайте, что расходы на оплату их услуг — необоснованные траты. С их помощью вы будете знать, что дом построен точно, как предписывает канадская методика, он не рухнет через 10–15 лет, но без проблем прослужит больше века.

Элементы креплений

Способы креплений в каркасном доме

Фиксаторы для зданий из дерева изготавливают из высокопрочной стали. Несущие элементы скрепляются усиленными уголками. Крепежи используют из закалённой стали или толщиной 3-4 мм. Фиксация второстепенных деталей выполняется обычными уголками 2-3 мм.

В каркасных деревянных домах в качестве крепёжных элементов используются:

1. Ровные перфорированные пластины и уголки. Соединение узлов проводится с помощью саморезов по дереву.
2. Прямые и угловые скобы – проволочные элементы разного диаметра. Края загибаются и вставляются в торец или боковую часть балки.
3. Болты применяются для стягивания соседних узлов, например, стропил. Они вставляются в сквозные отверстия и закручиваются гайками.
4. Традиционный крепёж – гвозди.

Что такое временные укосины и их установка

Временные укосы являются важным элементом при возведении каркасного дома. Они служат для того, чтобы:

• Не позволить послабление угловой стойки с элементом нижней обвязки;
• Укрепить угловые стойки, при их установке, сделать их более устойчивыми;
• Для того чтобы добиться максимальной четкости в выравнивании стен при их возведении;
• При выявлении проблем с правильностью установки дверного или оконного проемов, внутренней или наружной облицовки помещения;
• В случае, если не получается навесить двери, равно как не сходятся между собой плиты на этапе отделки;
• Во время установки стропил под крышу.

Установка их достаточно проста, если четко соблюдать инструкцию.

Сперва следует убедиться, что все углы ровные. Эта операция выполняется строительным уровнем, а если его нет под рукой – обычным грузилом. В США существует свой метод, которым также можно воспользоваться. Следует установить строительный уровень на доске, длина которой является аналогичной длине стены. Временные подпорки укрепляются блоками, которые привинчены к нижнему основанию.

Подпорки не всегда необходимо покупать на строительном рынке, их можно сделать и самостоятельно. Для этого нам понадобится доска с сечением 25х100 миллиметров (однако, если на вашей местности распространены сильные порывы ветра, это сечение следует увеличить). Доска должна быть приблизительно на 30 процентов больше высоты перегородки. Далее необходимо прислонить укосину к стене под углом 45 градусов (если нет возможности– то до 60 градусов).

Производим наметку пазов в стойках, и верхних и нижних лагах. Пазы вырезаем, на укосине обрезаются углы в соответствии с намеченной геометрией. Если рядом расположен дверной или оконный проем – желательно укосину размесить из угла в проем. Если расположить ее таким образом, нагрузка с этих точек равномерно распределится по остальной конструкции. При креплении укосин не рекомендуется применение саморезов, только гвозди по 2 или 3 штуки.

Для того чтобы не просто возвести каркасный дом, а сделать это качественно, с расчетом на то, чтобы семья жила в нем длительное время, при строительстве обязательно следует устанавливать подпорки. Такой, казалось бы, незначительный элемент способен обезопасить постройку от деформации и даже падения. В случае если вы прибегли к услугам подрядчика, на этапе рассмотрения проекта дома проследите, чтобы компания внесла этот момент в чертежи и планы.

Если же вы решили строить дом самостоятельно – не упустите этот вопрос, подойдите к нему со всей ответственностью. Впоследствии вы скажете себе же «спасибо». Ваш дом выдержит и испытание временем, и сильным ветром, и снегопадом. Потому что укосины в каркасном доме– залог спокойного и долговременного проживания.

При строительстве надежного каркасного дома необходимо знать главное правило – установка укосин. Укосина – это важный, один из главных элементов, для обеспечения жесткости и устойчивости конструкции вашего деревянного дома. Без детали дом будет шатким, легко поддаваться воздействию сил природы и срок службы сократится в десятки раз.

Как установить?

…постоянные укосины

Теперь давайте рассмотрим, как сделать укосины в каркасном доме, которые будут находиться там постоянно. Такие элементы устойчивости следует вставить не только во внешние стены, но даже в перегородки. В идеале, угол установки должен быть 45 градусов. Но из-за оконных и дверных проемов вы не всегда сможете соблюдать это требование, и тогда позволительно увеличить угол до 60 градусов. Установка должна быть произведена от нижнего бруса стены к верхним углам.

Как итог, элементы жесткости будут образовывать прямоугольный треугольник с угловой стойкой. В местах установки оконных и дверных коробов, укосину будет лучше сделать так, чтобы она была направлена от углов к проемам, и тогда вы сможете дополнительно закрепить элементы. Для плотного прилегания следует врезать в элементы каркаса укосины, предварительно выпилив пазы требуемой ширины и глубины. При правильно смонтированных элементах прочности все будет прилегать к каркасу плотно и не помешает выполнению обшивки.

На каждой стене следует делать как минимум две детали и расположить их по краям, на которых расположены наружные углы. Для стабилизации дома в обоих направлениях на наружной стене одну укосину следует сделать с наклоном влево, а на противолежащем конце этой же стены с наклоном вправо. Для удобства установки элементы жесткости должны быть расположены снаружи стен, но если вспомнить законы теплофизики, то эффективнее будет, если установить их изнутри, так как при таком расположении они будут уменьшать теплоотдачу утепленной стены.

Важно! Крепление делают гвоздями, и ни в коем случае нельзя использовать саморезы. Изредка строители делают укосины из остатков досок и крепят только там, где это удобно, но так делать нельзя. Следует использовать доски, которые по длине не менее трети общего расстояния от потолка до пола

Также элементы обязательно должны быть полнотелыми и не иметь пустот. Идеальный вариант – доски из дерева хвойных пород с толщиной в 2,5 см. Поверьте, нет необходимости в более дорогих и толстых досках. Во-первых, даже этот материал отлично выполнит свои функции, а во-вторых, укосина будет врезаться в каркас, и чем больше толщина, тем больше риск ослабления каркаса

Следует использовать доски, которые по длине не менее трети общего расстояния от потолка до пола. Также элементы обязательно должны быть полнотелыми и не иметь пустот. Идеальный вариант – доски из дерева хвойных пород с толщиной в 2,5 см. Поверьте, нет необходимости в более дорогих и толстых досках. Во-первых, даже этот материал отлично выполнит свои функции, а во-вторых, укосина будет врезаться в каркас, и чем больше толщина, тем больше риск ослабления каркаса

Изредка строители делают укосины из остатков досок и крепят только там, где это удобно, но так делать нельзя. Следует использовать доски, которые по длине не менее трети общего расстояния от потолка до пола. Также элементы обязательно должны быть полнотелыми и не иметь пустот. Идеальный вариант – доски из дерева хвойных пород с толщиной в 2,5 см. Поверьте, нет необходимости в более дорогих и толстых досках. Во-первых, даже этот материал отлично выполнит свои функции, а во-вторых, укосина будет врезаться в каркас, и чем больше толщина, тем больше риск ослабления каркаса.

Проверьте, чтобы используемые доски были хорошо просушены. Если они сильно влажные, то при высыхании в будущем между ними и элементами каркаса будет увеличиваться зазор и жесткость конструкции в целом будет нарушена. Обязательно должен быть подрезан утеплитель вдоль краев досок, иначе с краю будут образовываться воздушные мешки, а это тоже негативно воздействует на теплоизоляционные качества дома.

… временные укосины

Временная конструкция жесткости обычно устанавливается рабочими при третьей стадии строительства, если вы не планируете сделать аналогичную конструкция на постоянку. Они скрепляют промежуточные и угловые стойки, пока не будет скреплена верхняя обвязка. Помимо этого, временные конструкции часто используют для выравнивания каркасных стен, чтобы избежать перекосов, которые в дальнейшем могут затруднить внутреннюю отделку.

Как изготовить временные элементы жесткости? Для начала выровняйте углы при помощи уровня или отвеса. После можно устанавливать доски внакладку и соблюдать шаг в 120-150 см. Будет лучше, если вы е будете экономить. Доски крепим к нижней и верхней обвязке при помощи гвоздей, а перед началом обшивки временные элементы можно снимать.

ОСБ внутри

Плиты ОСБ внутри каркасного дома также используют. Материал повышает звуко- и теплоизоляцию строения.

Порядок работы с ОСП

• На стенах фиксируется утеплитель. В этом случае рекомендуется использовать минеральную вату. Она надежно фиксируется в вертикальном положении и не скатывается вниз.
• Выполняется пароизоляция стен. Для этого сверху утеплителя фиксируют пароизоляционную пленку. Она защитит строительное основание от попадания влаги, продлив тем самым эксплуатационный период здания. Для фиксации материала используют строительный степлер. Пленка фиксируется внахлест друг на друга на 10-15 см. Стыки склеиваются между собой с помощью малярного скотча.
• Крепятся ОСП плиты. После этого выполняется декорирование. Поскольку платы имеет неровную поверхность, рекомендуется выбирать такой вариант отделки, чтобы эти недостатки скрыть. Если, например, панели покрасить, то будут видны все недостатки, негативно повлияет на внешний вид отделки.

Не всегда панели ОСП используют только для черновой работы. Их оригинальная фактура сама по себе является привлекательной, поэтому плиты применяют и в качестве декоративного материала внутри помещения, как показано на многих видео-уроках.

Панели ОСБ под чистовую отделку

На профили фиксируют панели. Для их монтажа используют саморезы. Плиты крепятся с небольшим зазором в 3 мм. Для повышения привлекательности материала можно покрыть его прозрачным лаком.

Технология в зависимости от типа фундамента

Как сделать обвязку каркасного дома? Последовательность монтажа во многом зависит от типа фундамента. Рассмотрим процесс изготовления нижней обвязки для наиболее распространенных типов оснований.

Свайный или столбчатый

Из всех типов фундаментов, распространенных в наших климатических условиях, свайный имеет наибольшее количество вариантов. Подчас они значительно отличаются друг от друга.

Так, может отсутствовать ростверк, высота свай над землей может быть разной, толщина и материал тоже могут иметь массу типов. Тем не менее имеются общие моменты монтажа. Нижняя обвязка каркасного дома на винтовых сваях выглядит так:

1. Прежде всего, надо создать гидроизолирующую отсечку между материалами обвязки и фундамента. Это может быть рубероид (толь), нанесение битумного слоя и т. п.
2. Раскладка бруса или досок по местам установки.
3. Из бруса делается обвязка углов каркасного дома вполдерева.
4. Устанавливается брус, крепление к ростверку (или непосредственно к сваям) делается при помощи анкеров или резьбовых шпилек, наваренных на основание. Обязательна проверка при помощи уровня на горизонталь.
5. Угловые соединения усиливаются гвоздями, шурупами или болтами.
6. Крепятся лаги с нужным шагом.

Нижняя обвязка каркасного дома на столбчатом фундаменте выполняется таким же образом.

Ленточный

В данном случае крепление нижней обвязки каркасного дома к фундаменту производится проще. Имеется сплошная бетонная лента с ровной горизонтальной поверхностью, позволяющая прочно прикрепить обвязку.

Нижняя обвязка каркасного дома на ленточном фундаменте делается в таком порядке:

1. На ленту укладывается слой гидроизолятора.
2. Изготавливаются гнезда для угловых соединений.
3. Брус или обрезная доска крепится на шпильки, болты или анкеры.
4. Усиливаются углы. Дополнительно проверяется горизонталь, при необходимости положение бруса корректируется клиньями или подкладками.
5. Монтаж лаг делается наиболее удобным способом, при этом следует учитывать наличие ленты как опоры для лаг. Обязательна гидроизоляция при опоре на ленту.

Плитный

Для плитных фундаментов наличие нижней обвязки диктуется только способом возведения стен. Если в качестве рабочей схемы выбирается метод платформы, то нижняя обвязка не нужна.

В этом случае обходятся созданием чернового пола, на котором собираются и поднимаются стены. Порядок такой:

1. Укладка сплошного гидроизоляционного покрытия рулонными материалами.
2. Установка опорных брусков, на них в перпендикулярном направлении монтируются лаги чернового пола.
3. Настилается черновой пол, образуя площадку для сборки каркасов стен.
4. Разметка, сборка стен.

В случаях, когда сборка стен ведется постоечным методом, то нижняя обвязка нужна и делается так:

1. Делается гидроизоляция плиты.
2. Раскладывается брус или обрезная доска, делаются гнезда для соединения углов.
3. Установка бруса, соединение углов, проверка параллельности и горизонтали.
4. Монтаж лаг. Все этапы требуют постоянного контроля плоскости и горизонтали.

Углы в случае с брусом соединяются вполдерева, с усилением в виде бобышек, металлических пластин, болтов или скоб. Необходимо помнить, что все крепежные элементы из металла нуждаются в защитной обработке окрашиванием или нанесением битумного покрытия. После монтажа пола, стен и наружной обшивки доступа к металлическим деталям не будет, их состояние контролировать станет невозможно, поэтому следует заранее позаботиться об их защите от коррозии.

Внимание! Для ленточных или плитных оснований наилучшим способом крепления бруса будет соединение на деревянные пробки, закрепленные в бетоне. Материал следует выбирать наиболее смолистый, для защиты от влаги. Отверстия для пробок внутри следует покрыть битумом

Отверстия для пробок внутри следует покрыть битумом.

Укосины в каркасном доме – необходимость!

Если вы все еще сомневаетесь в установке укосин при возведении дома и надеетесь, что их можно заменить листовой обшивкой или плитами (ДСП, OSB), то на просторах интернета можно найти массу фотографий домов без укосин, опровергающих ваши надежды.

Рассмотрим, что дает применение укосин при возведении дома:

• Без использования этих частей каркас и весь дом не будут обладать достаточной надежностью и долговечностью.
• Предотвращают деформацию и повреждение внешней и внутренней отделки дома.
• Устраняют «гуляние» межстенового утеплителя.
• Стабилизирует дом и не дает ему сложиться.
• Ветровая нагрузка, «снеговая» нагрузка, лежащего на крыше, и статическая нагрузка от самой крыши распределяются равномерно на всю каркасную конструкцию дома.

Виды теплых углов

Теплый угол каркасного дома, предлагаемая схема обустройства самых популярных разновидностей которого представлена ниже, дает наглядное представление, что это такое.

Существует несколько различных по обустройству теплых углов, все они объединены общим качеством. В результате сборки такой конструкции образуется свободное пространство по типу колодца или полочки, которое либо заполняется утеплителем снаружи, как в «Скандинавском» и «Закрытом» варианте, либо дает возможность качественно крепить утеплитель внутри дома, как при выборе «Калифорнийского» теплого угла. Оптимально для обустройства любого теплого угла использовать бруски хвойных пород и доски толщиной 50 мм.

Самыми популярными видами теплого угла каркасного дома являются:

1. Закрытый;
2. Калифорнийский;
3. Скандинавский.

Способ формирования «Закрытого» угла заключается в том, что дополнительная стойка для полки создается на внутреннем углу. Угол образует букву «П». Таким образом создаются все условия для качественного утепления внутреннего пространства.

Недостатком такой конструкции является то, что утепление невозможно выполнить изнутри. Наружные работы по утеплению производят перед тем, как обшивать фасад нового дома.

«Калифорнийский» теплый угол – самый популярный вид теплого угла в каркасном доме. Его отличает простота монтажа и возможность провести утепление изнутри дома. К крайней стойке стены с внутренней стороны прибивается дополнительная доска (можно использовать полосу OSB), образовавшаяся в результате полочка позволит в последующем качественно закрепить утеплитель.

«Скандинавский» теплый угол используется редко из-за сложности монтажа, однако, является самым теплым из представленных вариантов. При монтаже таких углов сохраняется необходимая жесткость конструкции и полностью отсекаются мостики холода. Такой угол также утепляется только снаружи. В углу не должно быть щелей, все элементы конструкции стягиваются, а оставшиеся щели тщательно герметизируются с помощью монтажной пены.

На сегодняшний день это самые популярные разновидности теплых углов, их значительно больше, однако многие не применяются из-за устаревания технологии. Теплый  угол каркасного дома, подробные фотовариантов монтажа которого представлены ниже, позволяют понять, как он должен выглядеть при правильном исполнении.

Следует помнить, что все элементы каркаса при строительстве лучше скреплять гвоздями. Используемые гвозди должны быть в 2,5 раза длиннее, чем скрепляемые поверхности. Для каркаса обычно используют 120, 150, 200 мм. Саморезы (особенно черные) для монтажа не применяют, они больше подходят для крепления гипсокартона и, при использовании в качестве крепежных элементов для дерева, моментально выходят из строя. Конечно, если удастся приобрести саморезы, в качестве которых не будет сомнений, их вполне можно использовать в процессе крепежа.

Правила монтажа укосин

Укосины не будут выполнять свои полезные функции, если их реализовать абы как, для галочки или отвода глаз. Есть ряд правил, выработанных на реальной практике профессионалами в сфере строительства деревянных домов по каркасной технологии.

Основные правила:

1. При установке укосин следует стремиться к углу 45 градусов.
2. Если первое правило выполнить нельзя из-за особенностей конструкции каркаса, допускается отступление, но не более, чем до 60 градусов.
3. Минимальное сечение доски, подходящей для изготовления укосин, составляет 45х145 мм.
4. При строительстве двухэтажного дома или с мансардой могут применяться более толстые доски.
5. Угловые укосины должны крепиться к нижней обвязке и к верхней точке, в которой сходятся угловые стойки и верхняя обвязка.
6. Чтобы укосина не выступала за пределы каркаса и была правильно установлена, в промежуточных стойках необходимо делать пропилы.
7. К каркасу укосины крепятся только гвоздями, тогда как саморезы и шурупы использовать нельзя.

Также нельзя считать укосинами временные элементы жёсткости, которые технология допускает во время сборки каркаса. Перемычки и распорки тоже укосинами не считаются, и выполняют иные функции.

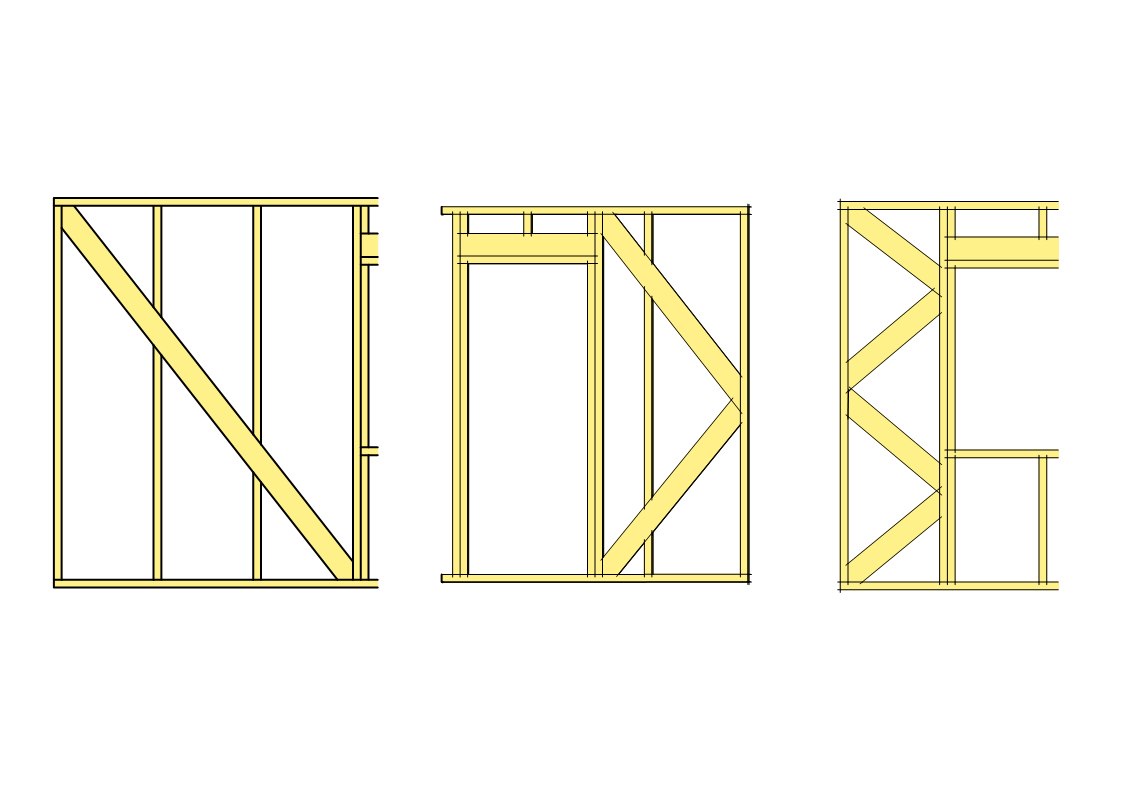

Способы установки

При монтаже каркаса деревянного дома укосины вбивают в несущие стены (наружные и внутренние) между стойками:

• по диагонали;
• параллельно друг другу;
• крест-накрест.

При этом их нижняя часть должна находиться как можно ближе к центру стены, а верхняя – к верхнему углу.

Небольшие по размеру укосины допускается не вбивать между стойками, а прибивать к ним. Так как доски устанавливаются по диагонали, их длина может превышать длину каркасных стоек примерно на 30%.

Рекомендуемый угол, под которым устанавливают укосины, составляет 45° относительно плоскости пола. В тех случаях, когда это невозможно, например, при наличии оконных или дверных проемов, доски допускается вбивать под углом порядка 60°.

При необходимости в одной стене может быть установлено по несколько укосин. На наружных стенах при этом устанавливают по две укосины, располагающиеся по краям, где находятся наружные углы. Одну из них монтируют с наклоном влево, а вторую вбивают на противоположной стороне этой же стены с наклоном вправо. Кроме того эти элементы жесткости должны быть надежно связаны с обвязкой и каркасными стойками. Все это в конечном итоге позволяет стабилизировать положение каркаса в целом.
