Виды Кондукторов для сверления отверстий: описание – где и как применять?

Коронки по бетону для сверления отверстий большого диаметра

Чтобы просверлить отверстие в бетоне, используются буры. Но когда нужно просверлить отверстие большого диаметра, например, розеток и выключателей, то для работы применяются корончатые сверла по бетону. Они имеют более сложную конструкцию по сравнению с бурами для перфораторов, и состоят из таких элементов:

1. Хвостовик — для закрепления в патроне инструмента

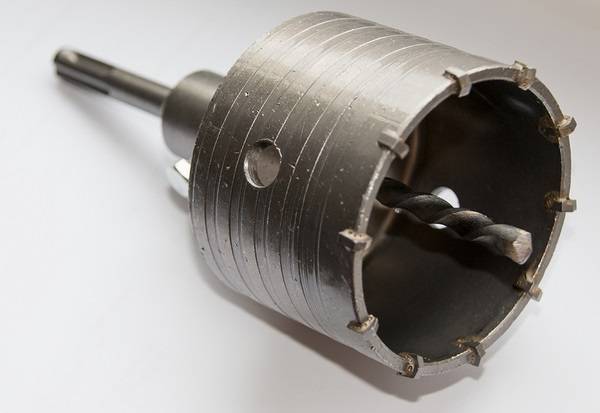

2. Рабочая часть — это чаша соответствующего размера, на грани которой нанесены зубья с напайкой из победита или алмазного напыления
3. Сверло — центровочный элемент, который позволяет при сверлении коронкой, не смещать от намеченной зоны

Сверлить буровыми коронками можно не только бетонные конструкции, но еще и также железобетон и даже гранит. Применять такие насадки можно исключительно для сверления неглубоких отверстий в стене. Среди особенностей буровых коронок стоит также отметить, что бывают они разборными и цельными. Разборные считаются более востребованными, так как они позволяют менять не только центровочные сверла, но и чаши соответствующих размеров. Однако они хотя и многофункциональные, но при этом менее надежные, в зависимости от цельных корончатых буров.

Чаши на коронках бывают двух типов — с отверстиями и без них. Наличие отверстий говорит о том, что насадка не нуждается в охлаждении при работе. Если отверстий нет, значит, при работе насадка нуждается в дополнительном охлаждении. Охлаждение обеспечивается за счет полива водой или специальными охлаждающими жидкостями. При бурении бетона применять жидкости не обязательно, в отличие от тех случаев, когда выполняется бурение гранита или железобетона.

Это интересно! Корончатые сверла бывают разных диаметров от 26 мм до 600 мм. Применять коронки больших диаметров можно исключительно в перфораторах высокой мощности свыше 1,5-2 кВт. Сверлить коронками по бетону в перфораторе необходимо в режиме “сверление с ударом”.

3 Патрон для сверлильного агрегата – каким он бывает?

Для фиксации рабочего инструмента с хвостовиком в форме цилиндра сечением не более двух сантиметров применяют сверлильные патроны. Они бывают:

• двух- и трехкулачковыми;
• цанговыми;
• самоустанавливающимися;
• реверсивными;
• предохранительными.

Двухкулачковый патрон для станка работает по простой схеме. Инструмент (его хвостовую часть) закрепляют в описываемом приспособлении посредством передвижения двух кулачков в пазах, имеющих форму литеры “Т”. Разводят и сближают такие кулачки винтом и ключом. Винт располагает левой и правой резьбой.

Чаще применяется трехкулачковый патрон, характеризуемый наличием трех кулачков. Фиксация инструмента в нем также осуществляется при помощи ключа. Кулачки, размещенные в корпусе оснастки, соединяются гайкой. Трехкулачковый патрон имеет обойму, которую при помощи ключа вращают по ходу часовой стрелки. При этом отмечается и вращение гайки.

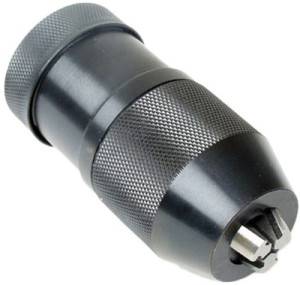

Быстросменный патрон незаменим тогда, когда по условиям технологического процесса требуется снизить затраты времени на обработку различных деталей. Подобные приспособления дают возможность оперативно выполнять смену инструмента без необходимости отключения станка. Как правило, быстросменный патрон используется совместно с коническими втулками (их называют разрезными), что позволяет работать со сверлами сечением до одного сантиметра.

Для качественного крепления инструмента с небольшим сечением также используется и цанговый патрон, созданный специально для этих целей. А вот самоустанавливающиеся приспособления обычно эксплуатируют тогда, когда ведется доработка отверстий, которые уже были предварительно просверлены. Такой патрон обеспечивает возможность выполнять точное центрирование по оси отверстия используемого рабочего инструмента.

Патронная оснастка реверсивного типа применяется при нарезании резьбы на агрегатах для сверления, которые не оснащены реверсивными механизмами (шпиндель не может вращаться в обратном направлении). Реверсивный патрон позволяет вывертывать метчики из отверстия без малейших проблем .

При эксплуатации метчиков также используется и предохранительный патрон. Он превосходно защищает инструмент от выхода из строя и делает качество резьбы более высоким. Из обработанного отверстия метчик удаляют посредством запуска шпинделя сверлильной установки в обратном направлении.

Сверление деталей производят по разметке и по кондуктору.

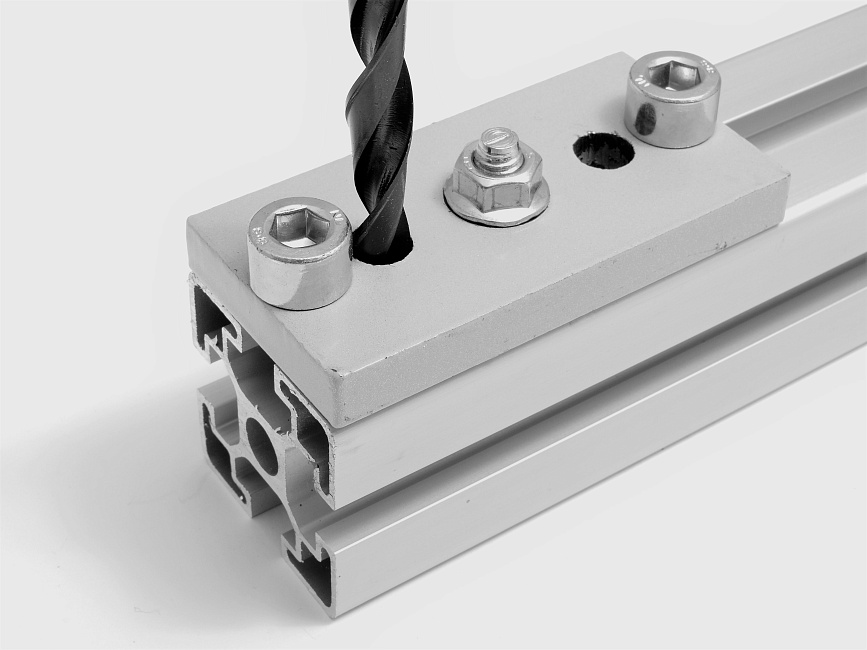

Кондуктором является приспособление, при помощи которого можно сверлить отверстия в изделии без разметки. Кондуктор укрепляют на детали или заготовке и через отверстия кондуктора просверливают отверстия.

Для точного и быстрого сверления сверло необходимо прочно и правильно укрепить в шпинделе станка или в патроне так, чтобы оно вращалось без биения. При биении сверла отверстие получится неправильной формы и сверло может сломаться.

Чтобы намеченный центр отверстия совпадал с осью сверла и во время сверления деталь не сдвинулась с места, она должна быть прочно укреплена. Просверливаемая деталь укрепляется на столе станка при помощи болтов и прижимных планок или в тисках, установленных на столе.

Машинные винтовые тиски широко используют в единичном производстве, а пневматические машинные тиски применяют чаще всего в серийном и массовом производстве на станках различных групп.

Рис. 1.

Быстродействующие машинные тиски с рычажно-кулачковым зажимом применяют при работе на сверлильных станках. Они обеспечивают быстрый зажим заготовок. Для зажима обрабатываемой заготовки рукоятку 6 нужно перевести в горизонтальное положение.

Кондукторы для закрепления заготовок. Для крепления заготовок и обеспечения правильного положения инструмента относительно оси

Рис. 2.

обрабатываемого отверстия на сверлильных станках пользуются специальными приспособлениями — кондукторами.

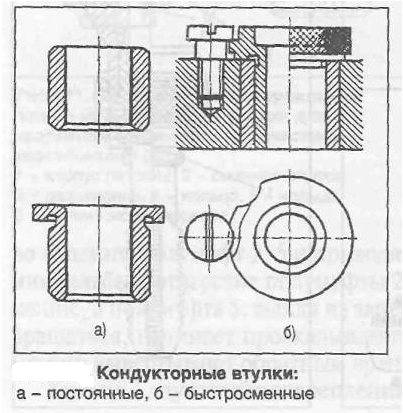

Для направления режущего инструмента в корпусе кондуктора имеются кондукторные втулки, которые обеспечивают точную обработку отверстий в соответствии с чертежом. Конструкция и размеры этих втулок стандартизованы. Они бывают: постоянные (рис.1,а) — применяются в кондукторах для мелкосерийного производства при обработке отверстия одним инструментом и быстросменные с замком (рис.1,6) — для кондукторов массового и крупносерийного производства. Втулки изготовляют из стали У10А или 20Х и подвергают термической обработке для придания им необходимой твердости.

Для уменьшения износа втулок и уменьшения смещения оси обрабатываемого отверстия из-за возможного перекоса инструмента во втулке между ее нижним торцом и поверхностью заготовки оставляют зазор. Тогда стружка не проходит через втулку, а сбрасывается в сторону. При сверлении чугуна зазор берут от 0,3 до 0,5 d.

При сверлении стали и вязких материалов (меди, алюминиевых и других сплавов) зазор увеличивается до размера диаметра.

Кондукторные плиты служат для установки в их отверстиях кондукторных втулок. В зависимости от способа соединения с корпусом кондуктора кондукторные плиты подразделяются на постоянные, поворачиваемые, съемные, подвесные и подъемные. Постоянные плиты изготовляют заодно с корпусом кондуктора или жестко соединяют с ним сваркой или винтами. Поворачиваемые плиты вращаются на оси относительно корпуса кондуктора при установке и снятии обрабатываемой детали. Съемные плиты изготовляют отдельно от корпуса.

Подвесные кондукторные плиты устанавливают на нижних концах двух направляющих скалок и закрепляют гайками. Верхние концы скалок свободно входят в отверстия втулок, запрессованных в отверстия корпуса многошпиндельной сверлильной головки, которая закреплена на гильзе шпинделя станка. Подъемные кондукторные плиты по краям имеют два отверстия, которыми их устанавливают на верхних концах двух направляющих скалок и закрепляют гайками. Нижние концы направляющих скалок входят в отверстия корпуса кондуктора. Подъем и опускание направляющих скалок с кондукторной плитой производится от пневмопривода.

Применение кондукторов устраняет необходимость в разметке, нанесении центровых отверстий, выверке заготовок при креплении и других операциях, связанных со сверлением по разметке, снижает утомляемость рабочего и т.д. Поэтому их широко используют в серийном и массовом производстве. Кондукторы по своей конструкции бывают накладные, скользящие, опрокидываемые и поворотные.

Рассмотрим, например, накладные кондукторы, которые называются так потому, что они накладываются на обрабатываемую заготовку и могут свободно лежать на ней или закрепляться. На рис.2 дана схема незакрепляемого накладного кондуктора для сверления четырех отверстий 6. Обрабатываемая заготовка устанавливается базой 5 на наклонной плоскости приспособления так, чтобы оси просверливаемых отверстий расположились вертикально, соответственно направлению рабочей подачи сверла. После закрепления в таком положении на заготовку накладывают кондукторную плиту 4. Два фиксирующих пальца 1 и 2 обеспечивают правильное положение направляющих втулок 3 относительно осей отверстий.

Особенности конструкции и виды

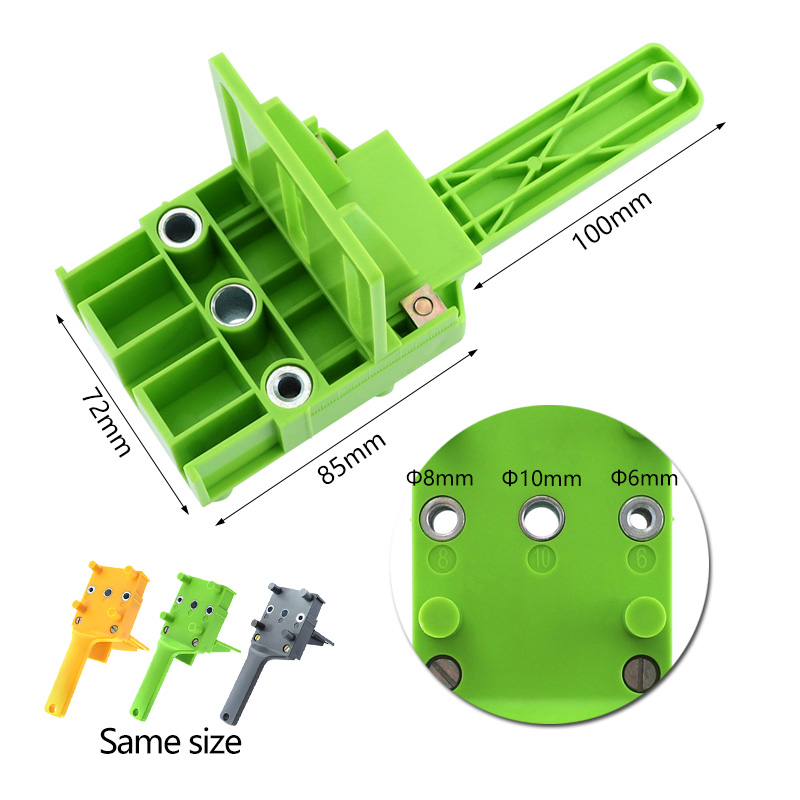

Кондуктор, по сути, – это шаблон для сверления отверстий, позволяющий выполнить их максимально точно. Используют его и для создания отверстий, ось которых располагается перпендикулярно поверхности детали, и для сверления под углом.

Благодаря своей универсальности и простоте кондукторы для сверления отверстий активно применяются в различных сферах. В частности, в машиностроительной отрасли с их помощью уже давно и успешно выполняют сверление отверстий в заготовках различной конфигурации и изготовленных из разных материалов. Нельзя работать без кондуктора и в мебельном производстве, где такое приспособление активно используется при сборке мебели, установке на нее фурнитуры и выполнении целого ряда других технологических операций. Строительство – еще одна сфера, где кондукторы находят широкое применение. С их помощью, в частности, выполняют бурение отверстий в строительных конструкциях. Кондукторы также необходимы для сверления труб и решения других задач.

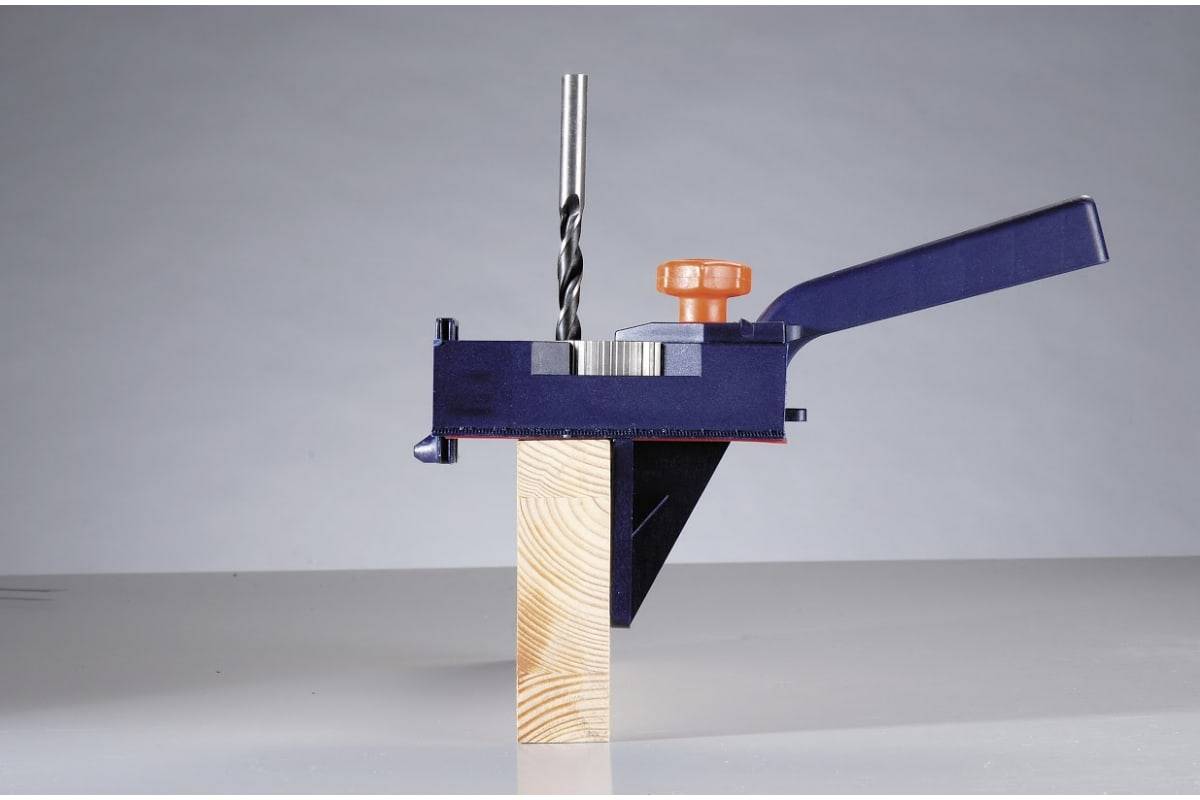

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

В качестве мебельного кондуктора чаще всего применяются накладные модели, изготовленные из легких материалов, чтобы было удобнее ими манипулировать. Можно приобрести такие приспособления в заводском исполнении или изготовить мебельный кондуктор своими руками. Квалифицированные специалисты-мебельщики могут и не использовать кондуктор, чтобы качественно и точно просверлить отверстие в элементах мебельной конструкции, но для этого они должны обладать большим опытом работы в своей области.

Наиболее значимое преимущество кондуктора заключается в том, что с его помощью качественное и точное сверление как перпендикулярного к поверхности детали, так и наклонного отверстия может выполнить даже человек, не обладающий высокой квалификацией. Использование кондукторов исключает необходимость сложных предварительных расчетов и разметки мест расположения будущих отверстий, что снижает трудоемкость сборки мебельной конструкции и позволяет выполнить такую работу за более короткий промежуток времени. Даже начинающий специалист может разобраться в применении кондуктора для сверления под шканты и для решения других технологических задач.

Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера

Прежде чем приобрести или изготовить свой самодельный кондуктор, определите, для решения каких задач необходимо его использовать, и на основе этих данных выберите его тип и конструктивное исполнение.

Накладные

Эти кондукторы называются так потому, что их накладывают на обрабатываемую деталь и закрепляют на ней либо просто фиксируют руками. Посредством кондукторов данного типа, в частности, выполняют сверление отверстий в ДСП, плитах МДФ и в других плоских деталях.

Поворотные

Такие шаблоны можно использовать для того, чтобы выполнять отверстия на деталях цилиндрической формы. Кондукторы данного типа оснащаются вертикальными и горизонтальными осями поворота, что дает возможность выполнять с их помощью отверстия под различными углами.

Универсальные

Это приспособления, которые особенно актуальны для маленьких серийных производств, где важна возможность быстрой переналадки используемого оборудования. Кондуктор данного типа как раз и наделен такими функциями.

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Опрокидываемые

Данные приспособления для сверления отверстий требуются в тех случаях, когда такую технологическую операцию приходится выполнять в нескольких плоскостях.

Скользящие и закрепляемые

Скользящий кондуктор в полном соответствии со своим названием не требует закрепления: его просто прикладывают к тому участку поверхности детали, где надо просверлить отверстие. Закрепляемые кондукторные устройства, хотя и являются более удобными, несколько ограничивают свободу действий специалиста, что особенно критично при выполнении сверлильных работ на станках, оснащенных только одним шпинделем.

Популярные модели

ПРАКТИКА 247-026

Это один из самых простых и бюджетных кондукторов, предназначенный для сверления отверстий диаметром 4-10 мм. Инструмент сделан из пластмассы, имеет круглую форму с шаблонами отверстий разного размера по окружности. Для сбора пыли и стружки имеется специальный резиновый ободок. Покупатели этого кондуктора отмечают как достоинство его бюджетную цену и удобство использования. Главный недостаток – быстрая изнашиваемость.

Зубр 29853

Кондуктор ориентирован на использование с алмазными трубчатыми сверлами. Диаметр отверстий – 4, 6, 8, 10 и 12 мм. В качестве фиксатора имеется резиновая присоска. Также инструмент оснащен возможностью принудительной подачи воды во избежание перегрева.

Из положительных особенностей покупатели отмечают:

• Доступную цену.
• Достаточно надежную фиксацию
  на керамических поверхностях.

• Точность сверления.
• Страховку от перегрева.

Основной недостаток приспособления, как и всех кондукторов бюджетного сегмента – быстрая изнашиваемость. Впрочем, это компенсируется доступной ценой, что позволяет рассматривать такие инструменты скорее как сменный расходный материал при ремонтных работах.

ПРАКТИКА 771-411

Этот инструмент относится к серии «Эксперт» российской фирмы «Практика». Он используется как направляющая для алмазных коронок диаметром от 14 до 70 мм. Кондуктор выполнен из стали, в качестве фиксатора выступает резиновая присоска. По заверению производителя, благодаря конструкции направляющей боковой слой алмазных коронок не изнашивается. Это подтверждают и покупатели данного кондуктора.

Kwb Dubelprofi, 7580-00

Инструмент производства чешской фирмы Kwb более универсален. Он оборудован шаблонами для сверления отверстий от 3 до 12 мм. Планка выступает в качестве параллельного упора. Имеется глубомер. Несмотря на наличие планки-упора, владельцы отзываются о некоторых сложностях с фиксацией устройства. Тем не менее, инструмент популярен из-за невысокой ценовой категории и эргономичности использования. Как положительная сторона отмечается также хорошая точность высверливания.

Bosch 2607000549

Кондуктор предназначен для сверления отверстий под дюбели. Шаблоны включают самые распространенные диаметры – от 3 до 12 мм. Предназначен для работ как по дереву, так и по стали, поэтому относится к универсальным кондукторам. Для фиксации инструмент оборудован упором с зажимным винтом, а также рукояткой для удобства использования. В целом отзывы об этом приспособлении положительные. Из недостатков отмечается только пластиковый материал, который склонен к быстрому изнашиванию.

Kreg K3DGB

Это более профессиональный кондуктор, который позволяет высверливать отверстия в деталях большого диаметра. Приспособление сменное, иногда используется в составе комплекта для сверления Kreg. Конструкция предназначена для сверления как перпендикулярно, так и под острым углом. Владельцы отмечают надежность устройства, и универсальность его применения.

Kreg Kma3200

Накладной кондуктор, предназначенный для сверления вертикальных отверстий при сборке мебели, ремонте, и т. д.

В комплекте идут:

• Сам кондуктор.
• Зажим-струбцина.
• Кольцо-ограничитель.

• Позиционирующий штифт.
• Сверло 1-1/4.
• Соединительная планка.

Таким образом, по сути это целый комплект для точного и качественного высверливания. Также к кондуктору прилагается руководство пользователя для сборки и использования устройства. Инструмент заслужил положительные отзывы покупателей, где главным образом отмечается его точность и надежность.

Как сделать самостоятельно

На рынке DIY существует достаточное количество самодельных проводников для изготовления мебели. Наиболее популярными среди непрофессионалов или мастеров мебельных мастерских являются следующие:

• «Assistant» – устройство для разметки, обладающее многочисленными функциями;
• «Dubel-Profi» – проводник, в комплект которого входит несколько приспособлений в виде зажимов и линеек, что делает работу более удобной;
• «Кондор» – кондуктор, оснащенный возможностью позиционирования и имеющий различные втулки.

Домашние мастера, увлекающиеся изготовлением мебели, скорее всего, выберут изготовление собственного швеллера. Для них это будет знакомая работа, но более быстрая и легкая. Для изготовления каналов, то есть труб, вам понадобится деревянная палка или металлический лист. В зависимости от этого вам нужно будет подготовить инструменты для работы. Кондуктор не обязательно должен быть универсальным. Иногда проще сделать несколько шаблонов для сверления, каждый из которых используется для разных целей.

Простую модель можно изготовить из материалов, которые имеются дома. Это могут быть: Арматура, металлические пластины. Это позволит вам сэкономить деньги. Конструкция воздуховода зависит от его типа. Необходимость в строительстве воздуховода может возникнуть, когда нужно просверлить отверстия неправильной формы.

Прежде чем приступить к строительству воздуховода, необходимо сделать его чертеж. Существуют стандарты монтажа, которые регулируют размещение отверстий. Их следует соблюдать при составлении плана.

Набор материалов и инструментов есть:

• лист металла или деревянный брусок;
• дрель;
• аппарат для сварки;
• набор слесарных инструментов;
• углошлифовальная машина;
• плоскогубцы;
• набор отверток;
• втулки;
• наждачная бумага;
• болгарка или ножовка по металлу;
• арматура;
• сварочный аппарат, который необходим при изготовлении усложненных конструкций.

Если необходимо дополнительное оборудование, можно приобрести дополнительные детали и аксессуары:

• приготовить заготовку и зачистить ее;
• от арматуры, имеющей квадратный профиль, сечением приблизительно 10 х 10 мм, отрезать куски необходимой длины. Использовать можно ножовку по металлу или болгарку;
• центры отверстий располагаются на расстоянии 8 мм от края плиты. Это указано в стандартах по изготовлению мебели;
• согласно этим нормам отверстия располагают с шагом 32 мм друг от друга. Диаметр этих отверстий составляет 5 мм;
• использование кондуктора будет более удобным, если его оснастить упорами, в том числе поворотными. Для этого понадобится металлическая пластина размером 1х25 мм, которую надо согнуть под углом 90? и затем зафиксировать на изготовленном приспособлении;
• зафиксировать специальными зажимными приспособлениями – струбцинами отдельные части конструкции;
• соединить нужные части, используя резьбовой крепеж.

Виды хвостовиков на насадках перфораторов

Перед тем, как разобраться с видами насадок на перфораторы, нужно выяснить, какие типы хвостовиков на таких приспособлениях применяются. Итак, перфораторы делятся на три основных типа по функциональному назначению:

• Бытовые устройства — недорогой вид ударного электроинструмента, предназначенный для нечастого применения в хозяйстве. В конструкции таких инструментов применяются патроны типа SDS plus
• Полупрофессиональные — перфораторы, которые предназначены для частой эксплуатации, например, при проведении строительных и ремонтных работ. В зависимости от мощности, полупрофессиональные модели могут оснащаться двумя типами патронов SDS plus и SDS max
• Профессиональные устройства — используются исключительно для работы. Имеют только два режима — сверление с ударом и отбойный молоток, а в качестве исполнительного органа применяются патроны типа SDS max

В зависимости от типов патронов, применяются насадки с соответствующими типами хвостовиков. Они отличаются не только между собой, но еще и от насадок для дрелей и шуруповертов. Чем отличаются, и какие параметры имеют разные виды хвостовых частей на насадках для перфораторов, выясним далее.

1. SDS-plus — тип хвостовика, который характеризуется такими особенностями, как длина, толщина и форма. Длина хвостовиков типа sds plus составляет 4 см или 40 мм, толщина 10 мм, а по форме нужно отметить, что имеют они 4 паза. Два паза открытого типа, а два закрытого
2. SDS max — хвостовики на насадках для перфораторов профессионального типа. Отличаются от sds plus такими параметрами, как длина — 90 мм, толщина — 18 мм, а также количество пазов. Кроме того, что эти пазы по форме больше, чем на sds+, так они еще и имеют 2 закрытых и 3 открытых типа. Такая конструкция обеспечивает лучшее зацепление насадки с рабочими механизмами патрона
3. SDS-top — это устаревшая разновидность хвостовиков, которые имеют диаметр 14 мм, а длина их составляет 70 мм. Это нечто среднее между sds-plus и sds-max. Сегодня встречаются крайне редко, и выпускаются исключительно для узкоспециализированных моделей перфораторов
4. SDS-quick — хвостовик, который имеет цилиндрическую форму с 4 параллельными выступами. Такие насадки можно использовать не только в патронах специальных перфораторов марки Bosch, но еще и в патронах дрелей и шуруповертов

Сегодня также китайские разработчики изготовили специальную конструкцию хвостовиков по имени Spline или сплайн. Они имеют цилиндрическую часть со шлицами, которые напоминают шестеренку. Применяются такие приспособления на перфораторах китайского производства, которые комплектуются специальными типами патронов.

Разобравшись с типами хвостовиков для насадок под перфораторы, следует разобраться с особенностями этих приспособлений, их возможностями и назначением.

Виды кондукторов для сверления

Кондукторы для сверления представляют собой специальные приспособления, которые позволяют точно и удобно выполнять сверлильные работы. В зависимости от конкретной задачи и условий применения, существует несколько видов кондукторов.

1. Кондуктор с зажимами

Этот вид кондуктора предназначен для фиксации обрабатываемого материала. Он оснащен зажимами, которые позволяют надежно закрепить деталь и обеспечивают ее стабильное положение во время сверлильных операций. Кондуктор с зажимами позволяет выполнять точные сверлильные работы без риска смещения или повреждения материала.

2. Кондуктор-патрон

Этот вид кондуктора имеет форму патрона и предназначен для сверления отверстий определенного диаметра. Он оснащен специальным сверлом, которое позволяет получать отверстия требуемого диаметра без необходимости использования отдельного сверла. Кондуктор-патрон обеспечивает точность и удобство при сверлении отверстий одного диаметра.

3. Кондуктор с магнитной базой

Данный вид кондуктора предназначен для сверления отверстий в металлических поверхностях. Он оснащен магнитной базой, которая позволяет надежно закрепить кондуктор на металлической детали и обеспечить ее стабильное положение во время сверлильных работ. Кондуктор с магнитной базой гарантирует точность и безопасность сверлильных операций.

4. Регулируемый кондуктор

Этот вид кондуктора обладает возможностью регулировки размеров и глубины сверления. Он оснащен специальными механизмами, позволяющими изменять параметры сверлильных операций в зависимости от требований конкретной задачи. Регулируемый кондуктор является универсальным инструментом, который позволяет выполнять сверлильные работы различной сложности и объема.

5. Пневматический кондуктор

Данный вид кондуктора работает на основе силы сжатого воздуха и предназначен для выполнения сверлильных операций в автоматическом режиме. Он оснащен пневматическим механизмом, который обеспечивает точность и высокую скорость сверления. Пневматический кондуктор является особенно эффективным инструментом при работе с большим объемом сверлильных операций.

В зависимости от потребностей и специфики работы, выбор кондуктора для сверления должен основываться на конкретных требованиях проекта. Разные виды кондукторов обладают своими преимуществами и позволяют достичь оптимальных результатов при сверлильных работах.

Описание

Наиболее распространённой разновидностью крепёжных изделий для монтажа элементов модульной мебели, сделанной из листов ДСП, МДФ и иных древесно-плитных материалов, считаются конфирматы (евровинты, еврошурупы). Эти крепежи предполагают предварительное высверливание 2-х различных по диаметру отверстий: несквозного отверстия с торца одного соединяемого элемента для резьбы евровинта и сквозного отверстия в пласти (плоскости) другого элемента. Обычным сверлом это сделать почти нереально, потому что отверстие разбивается, и редко когда удаётся создать прямой угол. В связи с этим для подобных работ необходимо иметь инструментарий под названием кондуктор.

Фактически кондуктор является обыкновенным шаблоном с отверстиями необходимого диаметра.

Для комфорта он может быть оборудован регулятором и фиксирующим устройством.

Кондуктор гарантирует необходимое направление режущего инструмента под прямым углом к поверхности, не допускающее возможность ухода в сторону

Это в особенности важно при работе с неширокими составными частями корпусной мебели, такими как торцевые поверхности дверей либо стенок. Без данного устройства довольно непросто выдержать требуемый угол, что может привести к дефекту, поскольку порой незначительное отклонение направления отверстия для крепежа способно сделать невозможной сборку отдельных деталей в цельную конструкцию

Приспособления наделены следующими достоинствами:

Приспособления наделены следующими достоинствами:

• благодаря им есть возможность получать точные отверстия для присадки под конфирматы (евровинты);
• инструментарий не нуждается в разметке под сверло;
• любой предмет мебели будет собран гораздо быстрее;
• можно проделывать конкретное число отверстий без предварительной разметки.
