Как укладывать кладочную сетку для кирпича правильно? Размеры – Обзор

Необходимые инструмент и материалы

Из материалов в первую очередь необходимо приобрести арматуру подходящего типа. О разновидностях этого материала и правильном его выборе будет сказано ниже.

Для приготовления раствора, в который будет укладываться арматура, потребуется:

• Цемент.
• Песок.
• Вода.

Из этих компонентов замешивается раствор нужной консистенции. Песок для него нужно применять просеянный, без примесей. А вода подойдет обычная водопроводная.

Из инструментов необходимо чтобы были в наличии:

• Отвес.
• Кельма.
• Молоток-кирка.
• Расшивка.

Для удобного укладывания раствора применяется кельма (специальная лопатка). Она по виду похожа на шпатель. Для оформления швов будет применяться расшивка. Этот инструмент имеет разную кромку, от формы которой зависит оригинальность швов.

Отвес нужен для того, чтобы проверять ровную укладку кирпича. Молоток-кирка пригодится для раскалывания кирпича.

Использование металлической сетки для кирпича

Во время кладки кирпича металлическая сетка может использоваться в разнообразных случаях. Чаще всего данный материал кладут между уровнями кирпичной кладки. Чтобы строение отличалось высокой прочностью, слой цементного раствора должен полностью скрывать сетку. Сам материал следует использовать таким образом, чтобы металлическая проволока не торчала из слоя застывшего раствора. Позже это может привести к образованию трещин, и тогда уже никакие строительные работы не смогут помочь вернуть нужную прочность возведенной стены.

Кроме того, необходимо следить за тем, чтобы сетка была ровной. Любые искривления через некоторое время могут вызвать деформацию кладочного слоя. Если же после покупки сетка оказалась немного кривой, можно использовать молоток или плоскогубцы, чтобы выровнять проблемные участки продукции.

При использовании сетки важно обратить внимание на размеры ячеек. Самыми популярными сейчас являются следующие габариты: 50х50, 100х100, 150х150, а также 200х200 мм. Очевидно, что материал с самыми небольшими ячейками обеспечивает высочайшую прочность возводимой конструкции

Сетку с крупными ячейками лучше всего использовать в тех случаях, если стены жилища имеют большую толщину. Также крупногабаритную сетку применяют для создания бетонных поверхностей и фундаментов

Очевидно, что материал с самыми небольшими ячейками обеспечивает высочайшую прочность возводимой конструкции. Сетку с крупными ячейками лучше всего использовать в тех случаях, если стены жилища имеют большую толщину. Также крупногабаритную сетку применяют для создания бетонных поверхностей и фундаментов.

При покупке кладочной сетки важно ознакомиться с документацией производителя. Качественная сетка, как минимум, должна соответствовать ГОСТ 23279 85, либо более современным стандартам

Только в этом случае появляется уверенность в том, что строительная конструкция прослужит много лет. Иногда в состав защитного покрытия сетки производители могут добавлять совершенно новые соединения, которые лучшим образом влияют на долговечность строения. Перед подобными покупками лучше всего ознакомиться с отзывами о производителе.

Использование сетки

Стальная кладочная сетка по своим техническим характеристикам является самой востребованной при монтажных работах в строительстве зданий, в основном её используют в нижеописанных случаях.

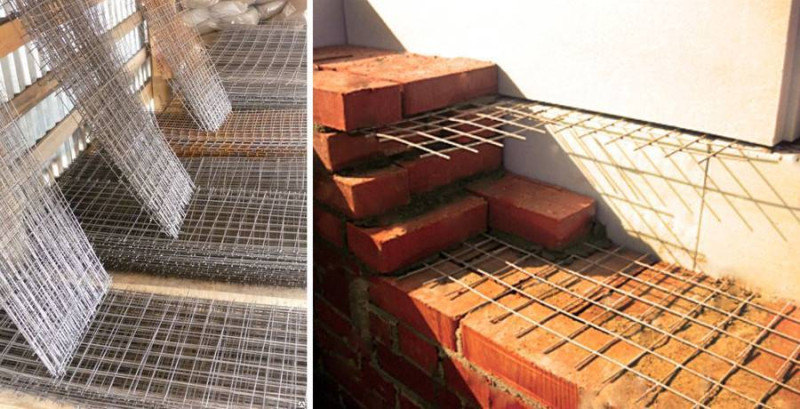

Стальная кладочная сетка при армировании кладки стен из кирпича

Как основной несущей конструкции, так и облицовке стен. Она прокладывается через каждые 3 ряда кирпичной кладки в раствор.

Применяется сетка из проволоки толщиной 3 мм или 4 мм, ячейки размером 50х50 мм или 50х100.

Используют два основных способа армирования: горизонтальное укрепление и вертикальное устройство сетки. Последний способ применяется для усиления колонн и простенков, как самых слабых звеньев здания.

Полосы необходимых размеров вырезаются из цельных листов в соответствии с шириной стены, но допускается выход прожилин из кладки внутрь помещения.

Это действие подразумевает два результата; визуальное подтверждение применения сетки при заключении акта скрытых работ, и в дальнейшем отрезки участвуют в армировании слоя штукатурки.

Армирование кладочной сеткой не только усиливает прочность стены, но и производится равномерное перераспределение весовой нагрузки на фундамент здания. Тем самым опосредственно увеличивается срок эксплуатации сооружения.

В сейсмоопасных районах уменьшается риск фатальной деформации постройки.

Кладочная сетка применяется при выполнении монолитных работ и изготовлении стяжки для предотвращения растрескивания большого массива бетона перед укладкой плитки.

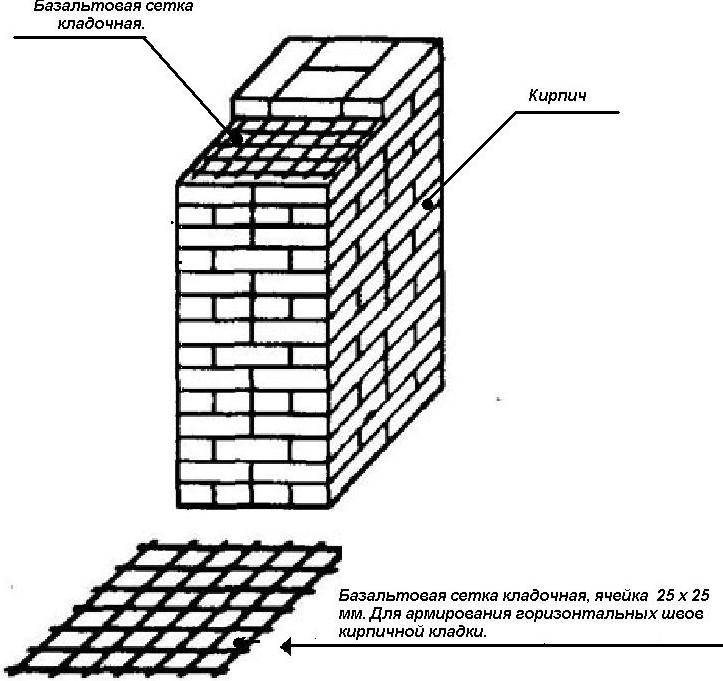

Для кладки керамических блоков можно применить базальтовую сетку

Она легче по весу, а по остальным параметрам не уступает стальному армированию.

Нюанс в том, что прочность базальтового волокна зависит от диаметра жилы, равный параметр со стальной сеткой с проволокой в 3 мм достигается большим диаметром базальтовых жил, 6 мм.

А при постройке стен из керамических блоков максимальная толщина шва разрешается до 8 мм. Сам блок является пустотелым и лёгким по весу, поэтому можно использовать базальтовую кладочную сетку с большей толщиной прожилин. Она в несколько раз легче и поддаётся коррозии.

https://youtube.com/watch?v=9OCKLiFnMcE

При возведении элементов здания ненесущих весовой нагрузки применяют полимерную сетку

Она прокладывается в кирпичной кладке через каждые 5 рядов, обеспечивая необходимую прочность стене. Её применяют для возведения межкомнатных перегородок и стен санузлов.

Что такое кладочная сетка

Кладочная сетка представляет собой сварную сетку, в которой перпендикулярно сварены между собой прутки из проволоки, имеющие различный диаметр. Рассматриваемые изделия отличаются от других металлических сеток в используемых материалах. Для их изготовления применяется арматурная проволока класса ВР-1, которая обладает рифленой поверхностью. Подобная структура кладочных сеток для кирпича позволяет достичь прочного сцепления используемых материалов во время строительства.

Для производства изделий применяется высокоуглеродистая сталь, отличающаяся хорошей гибкостью. Достичь повышенной прочности можно благодаря покрытию ПВХ или цинком. Большинство строителей отдают предпочтение оцинкованной сетке арматурной, несмотря на то, что второй вариант является более примечательным. Это объясняется тем, что покрытие из стеклопластика придает материалу лучшие свойства: продолжительный срок службы, защиту от коррозии, прочность и невысокий вес.

Использовать рекомендовано композитные сетки, так как это позволит обеспечить зданию повышенную устойчивость к негативным воздействиям и увеличить его срок эксплуатации.

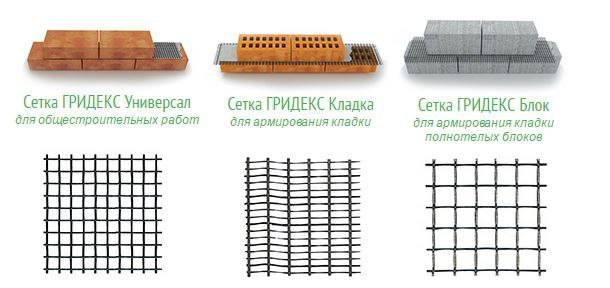

Композитная кладочная сетка

Общие рекомендации по армированию кирпичных конструкций

Укрепление столбов из кирпича

Существует два основных типа кирпичных столбов:

• Выполняющие функцию несущих колонн. Опоры используются для равномерного распределения нагрузки и поддержания возложенных на них перекрытий. Такие элементы конструкции испытывают только вертикальное давление.
• Полудекоративные столбы забора, которые могут как соединять секции ограждения, так и поддерживать ворота и калитки. Здесь основной тип нагрузки — горизонтальный.

Из-за небольших размеров армирование кладки для столбов обязательно выполняется посредством сетки или прутьев. Схема возведения таких столбов следующая: фундамент, содержащий арматурный каркас или встроенный металлический столб, обкладывается кирпичом. При этом используется армирующая сетка в горизонтальном сечении кладки. Сооружение пустотелых колонн, обладающих минимальной прочностью — опасно и нецелесообразно.

Армирование фасада

Достичь максимального эффекта от укрепления стен, сделав их более долговечными и надежными, возможно, лишь производя армирование от самого основания. Если подножие здания будет кирпичным, то его укрепление также необходимо. Армирование цоколя из кирпича начинается после того как выложен первый ряд на фундаменте. Сверху на него выкладываются армирующие элементы, процедура повторяется в каждом из следующих 5 рядов. В дальнейшем стена поднимается еще на 6 слоев кладки, после чего вновь укладываются укрепляющие стержни. Далее, процесс повторяется циклично.

Поперечное

Этому виду армирования стены из кирпича характерно использование сетки из разных материалов и стальных стрежней, защищающих кирпич от деформирующих напряжений растяжения и изгиба. Прутья скрепляются с сеткой посредством вязальной проволоки или сварки. Правила устанавливают соединительный шаг от 30 до 120 мм. Замена сетки единичной арматурой в перпендикулярной плоскости не соответствует нормам строительства. Для поперечного армирования используют сетку с ячейками трех основных типов. Она бывает:

• прямоугольная;
• зигзагообразная;
• квадратная.

Кладка армируется прямоугольной сеткой диаметром, не превышающим 5 мм, при этом размер ячейки не может быть шире 100 мм. Укладывается такая сетка через 5 рядов кирпича. При выполнении работ по укреплению кладки армирующие элементы располагаются так, чтобы края арматуры и сетки несколько выступали за лицевой слой кирпича. В дальнейшем они будут удалены.

Зигзагообразная сетка для кирпичной кладки изготавливается из проволоки в диаметре от 5 до 8 миллиметров, размер ячеек колеблется в диапазоне 50—120 миллиметров. В горизонтальной плоскости укладывается через каждые 2 слоя кирпичей и скрепляется, расположенной в смежных рядах под прямым углом, арматурой.

Вертикальное

Для этого типа армирования применяется прямая и зигзагообразная сетка. Укладываются прутья между каждым 5 рядом кирпича. Использование прямых стержней рекомендовано в рядной кладке правильной формы. По ширине расположение армирующих прутьев выполняется с шагом около 100 мм. Стержни углубляются в заполненные раствором швы на глубину 20 мм.

Продольное

Этот вид укрепления стен, в зависимости от размещения армирующих элементов, подразделяется на внутреннее и наружное. Армировать кирпичную кладку в длину принято стержнями диаметром 10 и более миллиметров. При внутреннем укреплении арматура размещается вдоль стен, будучи углубленной в основание кладки. При внешнем, для крепления усиливающих элементов, используют пристроенные к стене столбы. Для небольших строений, таких как частный дом, толщина прутков не превышает 15 мм, в то время как для крупных сооружений применяются стержни диаметром 30 мм и толще. В лицевой кладке должен соблюдаться шаг расположения стержней толщиной 120 мм.

Список источников

• betonpro100.ru
• stroy-gazobeton.ru
• stroy-podskazka.ru
• pobetony.ru
• pobetony.expert
• klademkirpich.ru
• EtoKirpichi.ru
• DoctorLom.com

Сетка металлическая для армирования

Применение кладочной сетки в частном жилищном и хозяйственном строительстве регламентировано ГОСТ Р 57265-2016.

Появление на рынке большого разнообразия пористых, облегчённых стеновых материалов, позволило экономить значительные средства на устройстве стен и перегородок. Совместное применение в стеновых конструкциях кирпича, лёгких блоков, теплоизоляционных материалов потребовало дополнительных методов укрепления кладки.

Надёжность и прочность стен и перегородок призвано обеспечивать армирование кладки. Оно применяется в следующих вариантах:

• при возведении кирпичных стен толщиной менее чем в два кирпича;
• связывания в кладке блоков, утеплителей и кирпича;
• устройство перегородок из кирпича «на ребро»;
• строительство кирпичных заборов и столбов.

Наибольшее распространение в армировании нашла кладочная сетка заводского изготовления, закладываемая в горизонтальные швы, производится в соответствии с СП 15.13330.2012 из материала, устойчивого к коррозии либо с защитным покрытием. Оптимальный вариант защитного покрытия – оцинкование.

Размеры

Изготавливается в производственных условиях по технологии точечной сварки.

Исходный материал – рифлёная проволока ВР-1 согласно ГОСТ 6727-80 и гладкая проволока В-1 по ГОСТ 3282-86. Размер ячейки – это расстояние между рядом расположенными проволоками основы либо прутка. Изделия разных производителей различаются, как правило, лишь по размеру ячеек. Диапазон наиболее распространённых параметров ячейки: 5х5 мм – 45х45 мм.

Длина и ширина

Выбор параметров сетки зависит от толщины возводимой стены. Стандарт предусматривает несколько вариантов ширины готовых изделий, каждый из которых кратен размерам стандартного кирпича: 0,25 м – в 1 кирпич; 0,38 м – в 1,5; 0,5 м – в 2; 1м — в 4 кирпича. Предельная ширина листа, определяемая по выступающим концам проволоки, – 2350 мм. Карта образуется из проволок расположенных взаимно перпендикулярно, сваренных в точках пересечения.

Длина сеток, как правило, не превышает 6 м. Нарезка отдельных карт может производиться по размерам, необходимым заказчику.

Важный показатель – расход сетки на кубический метр кирпичной кладки. Его среднее значение — 3 м?.

Толщина

Сварка стержней в выполняется внакладку, что определяет толщину изделия как сумму диаметров рабочих и обвязочных стальных стержней.

Выбор толщины сетки определяется исходя из толщины кладочного шва. Строительными нормами предусмотрена толщина шва от 10 до 16 мм, при этом сетка должна иметь защитный слой из раствора толщиной не менее 2 мм с каждой стороны.

Строительными правилами рекомендован минимальный диаметр стержней – 3 мм. В стандартном 10 мм шве можно уложить сетку не толще 6 мм, — то есть стержни будут иметь диаметр 3 мм. В максимальном варианте шов может быть 16 мм, а суммарная толщина стержней сетки не может превышать 12 мм.

Пример маркировки

Обозначение материала «Сетка кладочная 3Вр1 50/50 1500» расшифровывается как сетка с продольно-поперечными стержнями, с шириной карты 1500 мм, изготовленная из проволоки ВР-1 диаметром 3 мм с ячейкой (шагом стержней) 50х50 мм. Изделия с другими параметрами маркируются и расшифровываются аналогично.

Укладка

Основные правила армирования кирпичной кладки:

• Армосетка закладывается через каждые три ряда на четвёртом, – если применяется кирпич стандартных размеров.
• Укладка сетки начинается по первому ряду кладки.

  Армирование первого ряда сеткой

• Для силикатного утолщённого шаг укладки – на каждом 3-ем ряду.
• Сетки армирования углов укладываются на каждый 3-ий ряд внахлёст не менее чем на 15 см.
• Длина сеток при армировании угловых швов кладки, – не менее 1 м в каждую сторону.
• Если кладка выполняется «под расшивку», то сетка располагается в швах с отступом, учитывающим вид и глубину расшивки.

Аналогичные правила применяются при строительстве заборов из кирпича.

Связывание слоёв стены

Стеновые конструкции часто состоят из двух, трёх и более слоёв.  Вариантов много, например:

• снаружи стена выполнена из кирпича, изнутри – из пеноблоков;
• вентфасад обложен клинкерным кирпичом;
• кладка выполнена «колодезным» способом с засыпкой пустот в ней теплоизолирующими материалами;
• кирпичом обкладывается уже существующая эксплуатируемая стена здания.

В каждом случае решение о применении сетки принимается индивидуально, с учётом конкретной конструкции.  Общий принцип: армирование должно выполняться поэтапно, с соблюдением горизонтальности слоя укладываемой сетки. В отдельных случаях сетка заменяется связывающими слои анкерами.

Обязательные требования

Нормативными документами по строительству регламентированы правила выполнения работ и требования, которые обязательно необходимо соблюдать. Остановимся на них:

полностью утапливайте в цементный раствор сетку; покрасьте до выполнения работ металлические элементы, защитите их от коррозии; обеспечьте гарантированное превышение толщины шва, закрывающего прутья; используйте одинаковый тип усиления при строительстве здания; обратите внимание на конфигурацию ячеек; добейтесь выступания за края стен сетчатого полотна; используйте стальную вязальную проволоку, не применяйте сварку, если укрепляющие изделия изготавливаются самостоятельно

Почему строители предпочитают кладочную сетку из металла?

Бесспорным лидером в области армирования по-прежнему остается металлическая сварная сетка. У нее есть свои плюсы:

Сетка отлично выдерживает даже значительные нагрузки

Это важно, если вы планируете возвести несколько этажей. Несмотря на большой вес стены, сетка не деформируется и не теряет своих качеств.
Устойчивость к ржавлению

Это касается той арматуры, которая была правильно обработана от коррозии. Специальные составы защищают прутья от появления ржавчины.
Металлические сетки для армирования имеют приемлемую цену. Еще выгоднее закупать ее оптовыми партиями, когда за большой объем могут дать скидку.
Хороший выбор размеров ячеек. Благодаря большому разнообразию сеток, вы сможете выбрать именно тот вариант, который подойдет для вашего дома. Чаще всего люди покупают сетки с небольшими ячейками.

Коротко о главном

Кладка облицовочного кирпича требует определённых навыков, чтобы результатом стала ровная и аккуратная стена. Новичок сможет это сделать частично, предварительно подробно ознакомившись с азами – видами и способами кладки, правильностью замешивания раствора, последовательностью проведения укладочных работ и расшивки. Кладка простой стены самостоятельно возможна, а вот более сложные архитектурные фасадные конструкции потребуют знаний и умений мастера. С простой кладкой справиться не сложно – инструмент и сами работы элементарны, а в результате получается привлекательная и долговечная конструкция.

СНиП Kирпичная кладка

Правильно выполненная кирпичная кладка стен предопределяет надежность и прочность будущего строения. Критерии оценки качества кирпичной кладки регламентированы СНиПом на несущие и ограждающие конструкции.

В этих строительных нормах и правилах описывают следующие основные моменты:

1. Допустимую толщину кладочных швов:

• 10 мм (+5/-2 мм) для вертикальных швов
• 12 мм (+3/-2 мм) для горизонтальных швов.

1. Допустимое превышение отклонений размера конструкций от проектного значения:

• 15 мм для толщины конструкции
• 15 мм для ширины простенков и проемов.

Строительные нормы также регламентируют весь процесс кладки кирпича:

1. Допустимо отклонение не более 10 мм для отметок опорных поверхностей не более 20 мм смещение вертикальных осей проемов окон на 10 мм смещение осей конструкции. Нельзя ослаблять конструкции отверстием или нишей, которая не предусмотрена в проекте.

1. Поверхности кладки и углы не могут отклоняться от вертикали больше, чем:

• на 10 мм для одного этажа
• на 15 мм для построек высотой до двух этажей.

Вертикальность кладки контролируют отвесом и уровнем по два раза на каждом ярусе, а качество углов проверяют с помощью угольника.

1. На каждые 10 метров стены допускается отклонение кладки от горизонтали не более 15 мм. Уровень и правило – инструменты для проверки горизонтальности рядов (проверяют по два раза на каждом ярусе кирпичной кладки).

1. Неровности, выявленные при накладывании двухметровой рейки на вертикальные поверхности, не должны превышать 10 мм.

1. При многорядной перевязке швов обязательно укладывание тычковых рядов под все сборные конструкции: опорную часть балок, плиты перекрытия, балконы и прогоны.

1. Для оконных и дверных проемов необходима установка перемычек согласно проекту.

1. Площадка опирания железобетонной плиты должна соответствовать размерам, заложенным в проекте. При этом разница отметок двух состыкованных плит перекрытий не может превышать 5 мм для плиты длиной 4 метра и 10 мм для более длинных плит.

1. Для перевязки с кладкой, которую будут сооружать позже, в месте разрыва кладку надо делать в виде вертикальной или наклонной штрабы. Через каждые 2 метра кладки в швы закладывать по 3 стержня арматуры.

1. Допускается высота не более 1,8 м для неармированных кирпичных перегородок толщиной 12 см, в том случае, если они не раскреплены перекрытиями, или временными креплениями.

1. Кладка в пустошовку допускает следующую глубину незаполненных кладочным раствором швов:
   • в столбах не больше 10 мм (только вертикальных швов)
   • в остальных швах с наружной стороны не больше 15 мм.

1. Правила выполнения кладки с армированием:

• толщина шва не может превышать 16 мм, но при пересечении арматуры толщина шва должна быть больше на 4 мм суммы диаметров стержней
• при изготовлении и укладке сеток для поперечного армирования простенков надо следить, чтобы не меньше двух стрежней выступали и опирались на внутреннюю поверхность простенка.

Выбор сетки по конкретной ширине

Здесь опираются на ширину, которой обладает стена, требующая отделки.

В зависимости от конкретных показателей в том или ином случае результаты будут следующими:

1. При кладке в два с половиной кирпича и ширине 630 миллиметров достаточно метрового рулона сетки 50 на 50 на 2. Потом проще будет резать листы на необходимые размеры.
2. Кладка в два кирпича, с 500-миллиметровой толщиной. Сетка будет тоже с 500-миллиметровой толщиной.
3. Полтора кирпича с шириной в 380 мм. Сетка приобретается шириной на 500 миллиметров. Перегородку делают из кусков, остающихся после разрезания.
4. Однокирпичная кладка, с показателем в 250 миллиметр. Толщина сетки должна находиться в тех же пределах.
5. Кладка в полкирпича с шириной в 120 мм – тогда сетка должна иметь толщину 250 миллиметров. Её просто разрезают пополам.

Оцинкованная кладочная сетка, черная сетка для кладки

Кладочная сетка черная и оцинкованная

Стальная сварная сетка из проволоки ВР-1 ГОСТ 6727 ф 3,0 — 4,0 мм. Производится методом точечной контактной сварки на специальном оборудовании.

Выпускается в картах или рулонах.

Применение:

в кирпичной кладке для армирования стен

выполнение облицовочных работ

изготовление решеток для систем вентиляции

изготовление каркасов для теплиц, парников и т.п.

для заборов и других ограждений

Оцинкованная кладочная сетка, по сравнению с черной (без покрытия), имеет гораздо больший срок службы и привлекательный внешний вид. Забор из такой сетки служит более 20-ти лет и не нуждается в ежегодной покраске или другой обработке.

Вес кладочной сетки, а также основные размеры ячейки или карт (рулонов) указаны в таблице:

Ячейка, мм	Карта, Рулоны, м	Вес кладочной сетки, кг/кв.м.
50х50х3	0,35х2; 0,5х2; 0,6х2; 0,35-0,64х2-3,0	1,90
50х50х3	0,35х15; 0,5х15; 0,6х15; 0,12-0,64х15	1,90
50х50х4	0,35х2; 0,5х2; 0,6х2; 0,35-0,64х2-3,0	3.45
50х50х4	0,35х15; 0,5х15; 0,6х15; 0,12-0,64х15	3,45
50х50х5	0,35-0,64х2	5,00
50х75х3	0,35х2; 0,5х2; 0,6х2; 0,35-0,64х2-3,0	1,65
50х75х3	0,35х15; 0,5х15; 0,6х15; 0,12-0,64х15	1,65
50х75х4	0,35х2; 0,5х2; 0,6х2; 0,35-0,64х2-3,0	2,90
50х75х4	0,35х15; 0,5х15; 0,6х15; 0,12-0,64х15	2,90
50х100х3	0,35х2; 0,5х2; 0,6х2; 2х1,5; 2х3; 0,35-0,64х2-3,0	1,45
50х100х4	0,35х2; 0,5х2; 0,6х2;2х1,5; 2х3; 0,35-0,64х2-3,0	2,65

* В таблице приведены не все размеры сетки для кладки. Возможно изготовление сетки в картах других размеров по согласованию с заказчиком.

Уточнить размеры карт, а также узнать цены на черную и оцинкованную сварную сетку вы можете у наших специалистов.

ormetall.ru

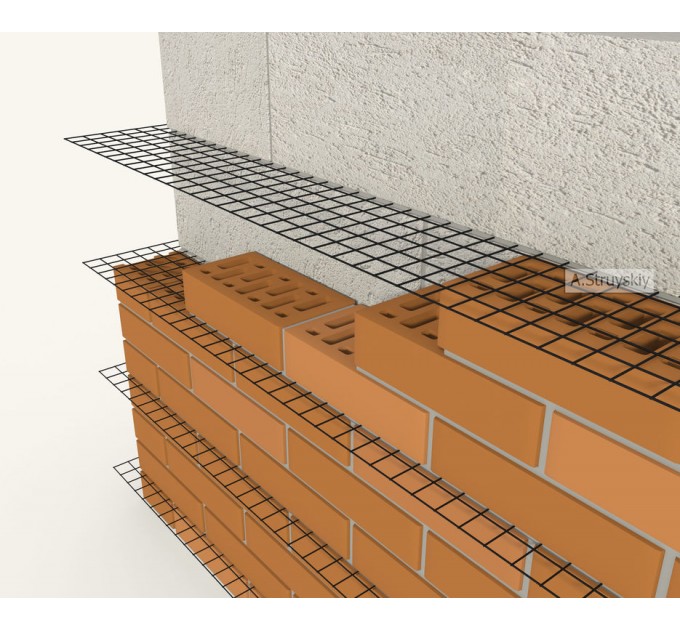

Техника соединения фасадного кирпича и основной стены

Иногда люди строят дом из одного материала, а в качестве облицовочного материала выбирают кирпич. Как правило, сначала выстраивают фасадную часть, а затем возводят основные стены. Многие думают, что в этом случае укрепление кладки производить не нужно. Это ошибочное мнение, так как любую стену необходимо армировать, если вы хотите, чтобы она простояла долго.

Для армирования облицовочной стены используют сетку 4 мм диаметром. Она более практична в использовании, чем отдельные металлические прутья. С помощью сварной сетки вы сможете быстрее закончить работу и соединить фасадную и основную стену без особых сложностей. В качестве альтернативы можете использовать обычную проволоку либо ленту из стали.

Тем, кто все-таки воспользуется проволокой, необходимо будет нарезать ее на куски нужной длины. Чаще всего это делают с помощью болтореза или подручного лобзика. Если таких инструментов у вас нет, то можно воспользоваться обычными пассатижами.

Когда арматура нарезана, можно приступать к ее укладке. Для этого ее нужно положить на кирпич и придавить другим кирпичом. После этого сетку или проволоку необходимо соединить с забутовочной кладкой. Возведение основной и облицовочной кладки лучше выполнять одновременно, тогда вы сможете подогнать высоту подоконников под один уровень. Также это поможет упростить укладку перемычек над дверными и оконными проемами. Во время укладки нужно быть предельно внимательными, чтобы на облицовочный кирпич не попала грязь.

Даже если вы уверены, что ваш дом стоит в надежном месте и не подвергнется никаким разрушительным силам, потратьте время на армирование стен. На эту часть дома приходятся наибольшие нагрузки, поэтому их просто необходимо укрепить. Это станет гарантией того, что ваш дом простоит долгое время и не потребует незапланированного ремонта.

Способы армирования

В технологии строительства несущих стен и внутренних перегородок арматура укладывается в различных плоскостях с целью упрочнения ответственных мест кладки стен, колонн, оконных и дверных проемов, арочных перекрытий.

Горизонтальное и вертикальное армирование стен применяется в зависимости от характера действующих нагрузок. В достаточно хрупкую затвердевшую массу цементного раствора закладываются прочные элементы по всей протяженности кладки. Они равномерно распределяют на всю конструкцию местные нагрузки, предотвращая появление трещин в местах напряженности.

Учитывая возможные направления действия критических по величине сил, армирование кирпичных стен осуществляют в 2 плоскостях:

• поперечной (вглубь шва);
• продольной (по поверхности или внутри кладки).

Дополнительно, продольное усиление делят по способу ориентации элемента относительно поверхности стен на вертикальное и горизонтальное расположение.

В определенных местах кладки важно выполнять правильное армирование для поддержания целостности строения. Какой способ выбрать в конкретном случае и как располагать армирующие пояса в стенах, через сколько рядов их укладывать, зависит от учета в проекте не только статических весовых нагрузок, но и ветровой, снеговой, сейсмической составляющих. Какой способ выбрать в конкретном случае и как располагать армирующие пояса в стенах, через сколько рядов их укладывать, зависит от учета в проекте не только статических весовых нагрузок, но и ветровой, снеговой, сейсмической составляющих

Какой способ выбрать в конкретном случае и как располагать армирующие пояса в стенах, через сколько рядов их укладывать, зависит от учета в проекте не только статических весовых нагрузок, но и ветровой, снеговой, сейсмической составляющих

Какой способ выбрать в конкретном случае и как располагать армирующие пояса в стенах, через сколько рядов их укладывать, зависит от учета в проекте не только статических весовых нагрузок, но и ветровой, снеговой, сейсмической составляющих.

Соблюдение правил возведения стен и перегородок относится к созданию условий безопасной эксплуатации зданий и сооружений, обеспечению срока службы индивидуального домостроения не ниже рассчитанного в проекте.

Увеличить несущую способность капитальной стены или более тонкой перегородки можно, если армировать кирпичную кладку в горизонтальной плоскости металлической сеткой или связанной проволокой. Этот способ применяют также для обеспечения связи облицовочной кладки с забутовочной стеной.

Строительные нормы так формулируют требования по армированию кирпичной кладки сеткой горизонтальных швов:

Базальтовая армирующая сетка позволяет уменьшить количество раствора за счет толщины шва. Кроме этого, она не требует дополнительного антикоррозийного покрытия и тщательной защиты от окружающей среды.

Легко нарезается по нужным размерам обычными ножницами. При выборе такого материала следует учитывать, что соотношение прочностных характеристик у стали и композита 4:1, поэтому для одинаковых нагрузок металлическая проволока нужна меньшего сечения, чем базальтовая.

Промышленным способом из стального прутка изготавливают по стандартным форматам раскроя такие варианты:

Лучшим представителем в своем классе для индивидуального строительства (там, где не требуется большого ? прутка для обеспечения повышенной прочности) является просечная сетка для кирпичной кладки. Она выпускается в рулонах, вручную обрезается по нужному размеру, имеет антикоррозийное покрытие, снижает толщину шва по сравнению с проволокой.

Готовимся к работе

Если сетка будет изготавливаться прямо на строительной площадке, то понадобятся следующие материалы и инструменты:

• арматурные прутья, подходящие по диаметру;
• проволока для связывания прутьев;
• специальный крючок для выполнения вязки арматуры.

Вязка решетки не представляет особых сложностей. Размечается длина прутьев, причем длина поперечной арматуры делается несколько больше, чем толщина кладки. Разрезаются стержни и связываются в сетку с одинаковыми звеньями, выполняется это вязальной проволокой и крючком.

Поперечное упрочнение стен

Поперечное армирование кирпича сеткой происходит наложением ее на кирпичный слой. Кроме сетки можно пользоваться и арматурными прутьями. В одном строении допустимо использование только однообразных армирующих элементов, применение и сетки, и стержней одновременно неоправданно. Таким образом достигается увеличение прочности на сжатие и изгиб. Чаще данным видом пользуются для наклонных плоскостей (к примеру, арочные кладки).

Выложив первый ряд кирпичей на ленту фундамента, его прокладывают сверху готовой арматурой

Поперечный вид упрочнения выполняется во время кладки стен, перегородок, колонн. На кирпичный ряд помещают арматуру и сверху наносят слой раствора для кладки кирпича, толщина которого должна быть не меньше, чем полтора сантиметра.

Особенности поперечного усиления

Поперечный вид армирования кирпичной кладки предполагает использование сетки или стержней. Более востребованными являются сетки. Они изготовляются с различной формой звеньев:

• прямоугольной;
• квадратной;
• зигзагообразной.

Сетчатая арматура с прямоугольными и квадратными звеньями производится из стальных прутьев с поперечным сечением, не превышающим 5 мм. Звенья имеют стороны от 3 до 10 см. Армированную таким образом сетку располагают на каждом пятом ряду. Если же берется более толстый кирпич, то выполняют армирование чаще – через 4 ряда. Не следует забывать о том, что концы арматуры должны проступать наружу с внутренней стороны стенки. Такое расположение помогает следить за количеством рядов и не пропустить следующий слой. По окончании строительства торчащие концы обрезают и заштукатуривают.

Для получения зигзагообразной армирующей сетки для кирпичной кладки берут стальную проволоку. Ее изгибают зигзагом с расстоянием 5-10 см между каждым коленом. Диаметр арматуры для этого вида сетки – от 5 до 8 мм. В кладке ее размещают в каждом втором слое. При этом меняется расположение в последующих слоях – прямо перпендикулярно предыдущему слою.

Проблемным местом могут быть также участки примыкания частей дома разной высоты

Вместо зигзагообразных иногда применяют цельнометаллическую армирующую сетку вытяжную или с просечками.

Стержневое усиление поперечного вида

Прямой арматурой пользуются для армирования кладки из кирпича в случае ровного расположения рядов. В ширину располагают стержни на равных отрезках один от другого, от 30 до 120 мм. Прутья вставляются в межкирпичный шов поперек, глубина – до 2 см, повторяется процедура через 2-3 ряда. Поперечное сечение арматуры – от 3 до 8 мм, размер зависит от того, какова ширина шва.

Для придания строению еще большей стойкости пользуются стержневой арматурой с формой сечения, отличной от круглой. Применяют и полосы из стали. Параметры армирующих элементов определяют, исходя из характеристик кирпичной кладки.

Технология продольного армирования

С учетом расположения укрепляющих деталей продольное армирование подразделяется на:

• внутренне;
• внешнее.

Иногда ограждающие конструкции построек выкладываются без перевязки швов

Самым распространенным элементом при продольном расположении арматуры выступают прутья. Если их размещение внешнее, то промежуток между каждым прутом составляет 15-кратный размер его диаметра, а если внутреннее – не превышает 25-кратный размер.

При горизонтальном армировании преследуются цели укрепления по продольному типу. Это дает связку вертикально расположенных арматурных прутьев. Горизонтальный вид допускает применение стальной арматуры, полосок, уголков, проволоки. Параметры соотносятся с параметрами арматуры, размещенной по вертикали.

Защитить армирующие детали продольного технологического процесса от агрессивного воздействия окружающей среды можно, покрыв их бетоном – при внешнем размещении толщиной смеси – от 100 мм до 120 мм, при высокой влажности – до 300 мм.
