Лучшие способы установить подогрев бассейна своими руками: Инструкция

Монтаж тёплого пола в бассейне

Монтировать в бассейне можно электрические и водяные тёплые полы. Выбирать модель обогрева нужно еще при планировке сооружения, чтобы предусмотреть все нюансы отопительной системы.

Как сделать ТЁПЛЫЙ ПОЛ под Каркасный Бассейн. Подогрев бассейна

 Установка греющего пола под чашей

Монтаж начинается с выставления маячков для заливки первого слоя бетона.

В центре устанавливается уровень, ориентируясь на который выкладываются бетонные заготовки, на них монтируется металлический профиль.

По установленным маячкам возводится бетонная стяжка.

После высыхания бетона производится утепление основания чаши бассейна, на него укладывается пенополистирол. Он крепится на специальный клей.

Монтируется трубопровод, который фиксируется крепежами к пенополистиролу. Рекомендовано использовать сшитые трубы из полиэтилена с антидиффузным слоем.

Заливается второй слой бетонной стяжки по маякам, которые были установлены предварительно.

Когда бетон высохнет, его следует выровнять. Можно использовать машинку для выравнивания.

Завершающим этапом укладывается керамическая плитка, которая будет служить дном бассейна.

Чтобы пол работал, его нужно подключить к устройству подогрева воды или к системе отопления дома. Мощность котла следует выбирать с учётом требуемой температуры. Вода, проходя через тэн, нагревается и подаётся в бассейн.

При использовании общедомового котла, или если источником является центральное отопление, требуется обустройство коллектора, так как в них температура превышает необходимую для пола.

Как сделать ТЁПЛЫЙ ПОЛ под Каркасный Бассейн. Подогрев бассейна

Процесс сооружение водяного тёплого пола на обходных дорожках в бассейне, такой же, как и укладка его в других помещениях:

Основание пола должно быть ровным, на него укладывается гидро и теплоизоляционный материал с отражающей поверхностью, которая направлена наверх.

  • На утеплитель укладывается монтажная сетке, она улучшит сцепление стяжки, и к ней будет крепиться трубопровод.
  • Монтируются трубы по запланированной схеме. Они фиксируются к сетке хомутами.

Подключается трубопровод к источнику питания. Это может быть автономный Тэн, который настроен на температуру пола. Возможно подпитывание от общей домашней котельной, через насосно-распределительную группу, она обеспечит подачу теплоносителя в пол нужного градуса.

Заливается бетонная стяжка, делается это только после проверки системы на течь.

Когда бетон подсохнет, укладывается керамическая плитка.

Есть вариант упрощённого монтажа кабельного пола на уже готовую стяжку. Для этого в стяжке делаются штробы под провод и датчик температуры, согласно запланированной схеме.

Кабель берётся в силиконовой оболочке, он размещается в штробах и фиксируется скотчем. Провод подсоединяется к установленному терморегулятору. От регулятора протягивается датчик, он так же располагается в проделанной штробе.  Затем поверхность шпаклюется или заливается плиточным клеем. Поверх монтируется плитка.

Теплый пол в бассейне.

Способы своими руками

Воду в каркасных резервуарах можно подогреть электронагревателем, если объем воды – небольшой.

Очень популярный подогрев солнечными батареями. В специализированных магазинах, где продается оборудование для бассейнов, большой выбор селективных панелей – их использование наиболее оправдано. Установить их можно прямо возле бассейна. Для этого предусмотрена специальная опора, которая обеспечит нужный наклон.

Воду для небольшого надувного резервуара можно подогреть электронагревателем.

Конечно же, никто не отменял и «народные» методы (греть воду в шланге или, на худой конец, применить кипятильник).

Информацию о разрешаемой дозировке медного купороса для бассейна читайте в данной статье.

Поддерживайте температуру воды с помощью специальной пленки, тогда меньше нужно будет тратить энергии на ее подогрев!

Видео: как подогреть воду в бассейне

На видео – как нагреть воду в бассейне своими руками:

Какой способ выбрать, зависит от размеров бассейна, объема воды и на сколько градусов ее нужно подогревать. Исходя из параметров вашего бассейна, своих предпочтений и возможностей, выбирайте!

Возможно вам также интересно будет прочитать про принцип работы песочного фильтра насоса для бассейна.

Критерии выбора устройства для подогрева воды

К выбору аппарата для подогрева бассейна нужно подойти со всей серьёзностью и обязательно обратить внимание на следующие факторы:

  1. Вид бассейна. Бассейны бывают двух видов: в доме (закрытые) и на территории участка (открытые). Для второго варианта потребуется техника повышенной мощности, так как процесс охлаждения воды на открытом воздухе происходит в несколько раз быстрее.
  2. Скорость прогрева. Скорость прогрева воды зависит от мощности аппарата, однако более мощные устройства располагаются в высокой ценовой категории.
  3. Объем бассейна. Для бассейна малых размеров вполне достаточно системы со среднестатистической мощностью и скоростью нагрева, а для больших резервуаров — наоборот.
  4. Эксплуатационный срок. Использовать бассейн круглый год поможет аппарат с высокой мощностью и повышенной степенью теплоотдачи. А для летнего периода, особенно в тёплые дни, будет достаточно устройства средней производительности и скоростью нагрева.

Выбор нагревателя воды зависит только от Вас!

Из вышеперечисленного можно сделать разумный вывод — приобретение конкретного водонагревающего прибора напрямую зависит от его технических показателей и выбранного вида бассейна.

Технология с тепловыми насосами

Если вы заинтересованы в скорости и мощности прогрева, то тепловые насосы новый и самый популярный способ прогрева воды. Единственное что пугает многих покупателей – высокая цена. Принцип работы заключается в следующем (действие напоминает работу теплоносителя, в котором используются конденсаты и т. п.):

  1. Первичным источником тепла могут быть промышленные или бытовые стоки, которые прошли очистку.
  2. Под землей располагается наружный трубопровод.
  3. По нему происходит перекачка рабочей жидкости с использованием циркуляционного насоса.
  4. Благодаря температуре грунта, на выходе эта жидкость повышается в температуре на несколько градусов.
  5. Далее смесь направляется в теплообменник.
  6. В нем жидкость отдает свое тепло хладагенту, который быстро закипает. Для него достаточно даже небольшой температуры.
  7. Вследствие кипения образовывается пар, который попадает в компрессор и сжимается до 25 атм.
  8. Во время этого процесса температура поднимается до 55°С.

Получившаяся в результате таких действий энергия, направляется к бассейну для обогрева воды. Работа всей системы осуществляется по замкнутому кругу, по принципу круговорота. В результате мощность теплового насоса можно использовать и для других бытовых нужд. Например, можно обеспечить теплом дом до 300 м2.

Способы нагрева воды в бассейне

Нагревание воды в бассейне электронагревателем

Это достаточно простой и популярный способ для повышения температуры в бассейнах небольших объемов, хотя электронагреватель тоже имеет свои недостатки. Принцип работы заключается в том, что вода проходит через трубчатый электронагреватель (ТЭН) и получает тепло от нагреваемого электричеством диэлектрика.

Электронагревать с насосом для бассейна

В установке он тоже не вызовет затруднений. Выше на фото видно, что в одно отверстие бассейна подключается мини-насос, далее вода по трубке переходит в ТЭН и попадает обратно уже теплой. Температуру нагрева воды регулируют входящим в трубчатый электронагреватель напором – чем больше напор, тем меньше нагрев. И наоборот.

Плюсы использования ТЭН:

  • Дешевизна самого электронагревателя;
  • Простота использования;
  • Лучший вариант для небольших объемов.

Минусы использования ТЭН:

  • Не подойдет для больших бассейнов (от 30 м3);
  • Дорогой в использовании – большое электропотребление.

Нагрев воды в бассейне с помощью теплообменника

Еще один вариант, чтобы нагреть воду в бассейне. Используются теплообменники в том случае, если у вас есть второй источник горячей воды – например отопление в доме. Задача устройства – обменять воду из разных источников теплом. Отсюда и название.

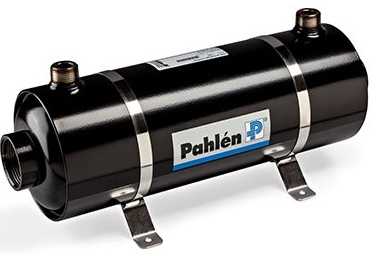

Теплообменник

Принцип работы предельно прост. В корпусе теплообменника находится спираль. Вокруг имеется пространство, которое и должно заполняться водой из бассейна. Кипяток проходит через спираль и благодаря большой площади взаимодействия быстро нагревает воду из бассейна.

Принцип работы теплообменника для бассейна

Чаще всего теплообменники устанавливают тем же способом, что и электронагреватели – в цепи между насосом и бассейном. В некоторых случая целесообразно использование двух теплообменников одновременно.

Плюсы использования теплообменника:

  • Независимость от источников питания;
  • Возможен нагрев больших объемов.

Минусы использования теплообменника:

Не всегда имеется второй источник горячей воды.

Для подогрева бассейна летом, когда основное отопление выключено, использование теплообменника весьма проблематично. Придется настраивать и подбирать котел, чтобы он работал исключительно на теплообменник.

Тепловой насос

Если водяной насос выкачивает воду, то тепловой выкачивает тепло. Все логично.

Тепловой насос для нагрева воды в бассейне

Тепловые насосы бывают различных конструкций и забирают тепло от нескольких источников: воздух, почва, вода. Чтобы было понятнее, покажем принцип работы на примере устройства теплового насоса, забирающего тепло из горячего воздуха.

Принцип работы теплового насоса

На данный момент подобные устройства не очень популярны ввиду высокой цены. Самые дешевые модели начинаются от 120 тысяч рублей

Мы не будем на них заострять внимание, а просто перечислим плюсы и минусы

Плюсы тепловых насосов:

  • Универсальность;
  • Способны нагреть большие объемы;
  • Низкое электропотребление.

Минусы тепловых насосов:

  • Высокая цена (от 120 тысяч);
  • Работает только в теплую погоду.

Солнечный коллектор для нагрева воды в бассейне

Очень интересное устройство, чтобы нагреть воду в бассейне. Нагревается вода от солнечного тепла. Вода заполняется в трубки коллектора насосом, а когда нагреется до нужной температуры, она отпускается обратно в общий резервуар. И снова солнечный коллектор забирает очередную порцию воды для нагрева в бассейне.

Солнечный коллектор для нагрева воды в бассейне

В магазинах коллекторы предлагаются самых разных размеров. Выбирать определенную модель нужно, опираясь на объем своего бассейна.

Плюсы солнечных коллекторов:

  • Доступная цена;
  • Простой в использовании и монтаже;
  • Объем ограничен только вашим бюджетом.

Минусы солнечных коллекторов:

Эффективен только в солнечную погоду.

Типы солнечных водонагревателей и их характеристики

Солнечные водонагреватели представляют собой комплект оборудования для нагрева воды с помощью солнечной энергии. Другое название этих устройств — солнечные коллекторы. В отличие от фотоэлектрических панелей, использующих для производства электроэнергии солнечный свет, солнечные нагреватели сразу получают тепловую энергию, которую передают теплоносителю (воде, антифризу и т.п.).

Они образуют целую систему, состоящую из следующих элементов:

  • Коллектор. Панель, принимающая тепловую энергию и передающая ее теплоносителю.
  • Накопительный бак. Емкость, в которой аккумулируется нагретая вода и происходит замещение остывшего теплоносителя только что нагретым потоком.
  • Отопительный контур. Обычная радиаторная система или теплый пол, реализующие энергию теплоносителя. В некоторых типах системы отопительный контур не входит в объем системы коллектора, получая энергию в накопительном баке, который в данном случае является теплообменником.

По типу циркуляции

Циркуляция теплоносителя позволяет получать тепловую энергию взамен отданной во внутреннюю атмосферу дома. Существует два вида:

  1. Естественная. Используется перемещение нагретых слоев жидкости вверх с замещением их более холодными слоями. Не требует никаких устройств или использования электроэнергии, но зависит от множества факторов — взаимного расположения коллектора, накопителя и остальных элементов системы, температуры и т.д. Перемещение жидкости нестабильное, способное усиливаться и ослабляться.
  2. Принудительная. Потоки направляются с помощью циркуляционного насоса. Возникает стабильный режим с постоянной скоростью потока, что позволяет обеспечить устойчивый режим обогрева дома.

По типу коллектора

Существуют конструкции коллекторов, обладающие разной эффективностью, возможностями и способом передачи тепла. В их числе:

  1. Открытые. Плоские длинные лотки или желоба из черного пластика, в которых циркулирует вода. КПД открытых коллекторов очень низок, но простота и дешевизна способствуют их популярности. Используются для нагрева воды для летнего душа или бассейна.
  2. Трубчатые (термосифонные). Основной элемент — коаксиальная трубка с вакуумной прослойкой между внешними слоями, которая надежно теплоизолирует содержимое трубок. Конструкция эффективная, но дорогая и не поддающаяся ремонту.
  3. Плоские. Это закрытые емкости с прозрачной верхней панелью. Внутренняя поверхность покрыта слоем приемника тепловой энергии, отдающего ее воде, которая перемещается внутри припаянных к приемнику трубок. Простая и эффективная конструкция, в которой для большего эффекта иногда создают вакуум для теплоизоляции.

Разнообразные способы обогрева воды в бассейне

Найти точную инструкцию очень сложно, но ведь как-то надо нагревать воду бассейна. Существует несколько популярных вариантов, чтобы нагреть содержимое в бассейне. Первый – это обогрев бассейна теплообменником. Для этого потребуется:

Если вы подключили устройства к центральной системе теплоснабжения то, контроль температуры воды будет осуществляться автоматически, соответствуя температуре нагретой воды в доме.

  • теплообменник;
  • отопительная система рядом построенного дома.

При подключении устройства к центральной системе теплоснабжения контроль температуры воды будет осуществляться практически автоматически, соответствуя температуре нагретой воды в доме.

Подогревом в бассейне может заняться электронагреватель. Они бывают разной мощности и немного отличаются принципом работы от предыдущего инструмента. Здесь происходит нагрев именно той воды, которая проходит непосредственно через эту установку. Единственной характеристикой «против» может быть то, что такой прибор рассчитан на маленький объем подогрева, и тут все нужно правильно рассчитать, ведь он работает от электричества, исходя из этого, не всякая сеть сможет его «потянуть».

Очень часто для того, чтобы нагревать воду в бассейне, используют тепловые насосы. Они работают с помощью энергии окружающей среды, электрики. Для их установки своими руками потребуется:

  • ПВХ труба;
  • гофрированный гибкий шланг;
  • термостат;
  • датчик потока;
  • ЖК-дисплей.

Экотехнологии: экономный подогрев

Установить систему подогрева в бассейне – это еще только начало работы. Необходимо продумать систему сбережения температуры воды в бассейне.

Еще одним вариантом может быть обогрев солнечными батареями. Своими руками установить подобное чудо достаточно легко, ведь все необходимое продается уже в комплекте с самой батареей. Целесообразно использовать такой способ обогрева воды в местности, где ежегодно преобладают солнечные дни. Принцип работы очень простой: вода из бассейна попадает в специальный коллектор, где и происходит нагрев до необходимой температуры. Подобного рода нагреватель устанавливают после фильтра. Это не только экологически эффективный, но и достаточно малозатратный способ. Следовательно, можно спокойно и с удовольствием наслаждать нагретой водой в бассейне, пока природа работает на человека.

Гелиоустановки станут незаменимым дополнением к солнечной батарее, в случае если обогрев бассейна требует большей мощности и сокращения времени работы основного генератора. Такие устройства делятся на 2 типа: одноконтурные и двухконтурные. Первые смогут только облегчить работу центрального генератора, и то исключительно на летний период, так как в них невозможно использовать антифриз для зимнего периода. Вторые подойдут лучше для открытого бассейна большой площади. Принципам их работы остаются 2 направления: гидравлическое разделение контуров сбора и потребление тепла. Двухконтурные коллекторы более практичны в эксплуатации, так как предназначены для круглогодичного использования, что отличает их от первых.

Электронагреватели и теплообменники – устройства обогрева воды.

На сегодняшний день очень популярны вакуумные и плоские солнечные коллекторы, которые производятся на основе медных трубок. Но такая установка не может самостоятельно работать для подогрева воды в бассейне, следовательно, ее необходимо подключать к двухконтурной системе. Если использовать пластиковые солнечные коллекторы, то подобную гелиоустановку можно смонтировать своими руками. Подобные системы могут быть рассчитаны на большой объем прогреваемой воды. Чтобы при перекачке большого объема воды затраты не превышали рассчитываемые, проточные коллекторы должны иметь малое гидравлическое сопротивление. При большой желании на их основе можно легко спроектировать систему, в которой вода будет естественно циркулировать.

Достаточно эффективна для обогрева бассейна и в то же время экономна топливная установка, но это в случае правильно подобранного вида топлива и схемы эксплуатации. В этом случае строитель, пожелавший сделать все своими руками, столкнется с рядом формальностей, которые необходимо будет уладить в документальной форме, но это, как утверждают специалисты, непременно должно окупиться.

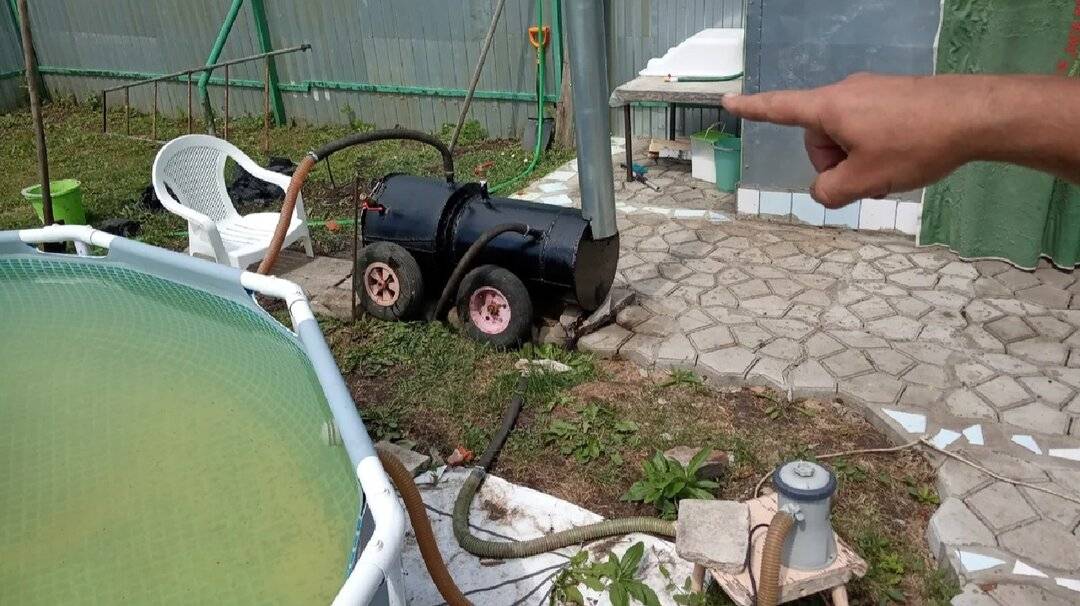

Дровяная печь

В этой главе мы расскажем, как подогреть воду в бассейне при помощи обычной дровяной печи. Конечно, ее не хватит на большой объем воды, но для летней ванны или небольшого водоема, где могут плескаться дети и отдыхать взрослые после работы, он вполне сойдет. Самым приятным является то, что собрать такой нагреватель не составит особого труда, а денег на отопление уходит по минимуму.

Принцип работы агрегата заключается в следующем: внутри топки находится металлический змеевик, когда в топке разводят огонь, в змеевик при помощи насоса накачивается вода, проходит через него, нагревается от горячего металла и выходит с другой стороны, где через еще один насос поступает в бассейн.

Самое главное в этом деле – суметь рассчитать скорость течения воды таким образом, чтобы она не закипела в змеевике, а лишь нагрелась до нужной температуры. Для этого надо выбирать насосы с большой мощностью – подойдет штатная помпа или циркулярный насос.

Для повышения эффективности системы рекомендуется обустроить дымоход. На изображении ниже представлена еще одна вариация дровяного обогревателя.

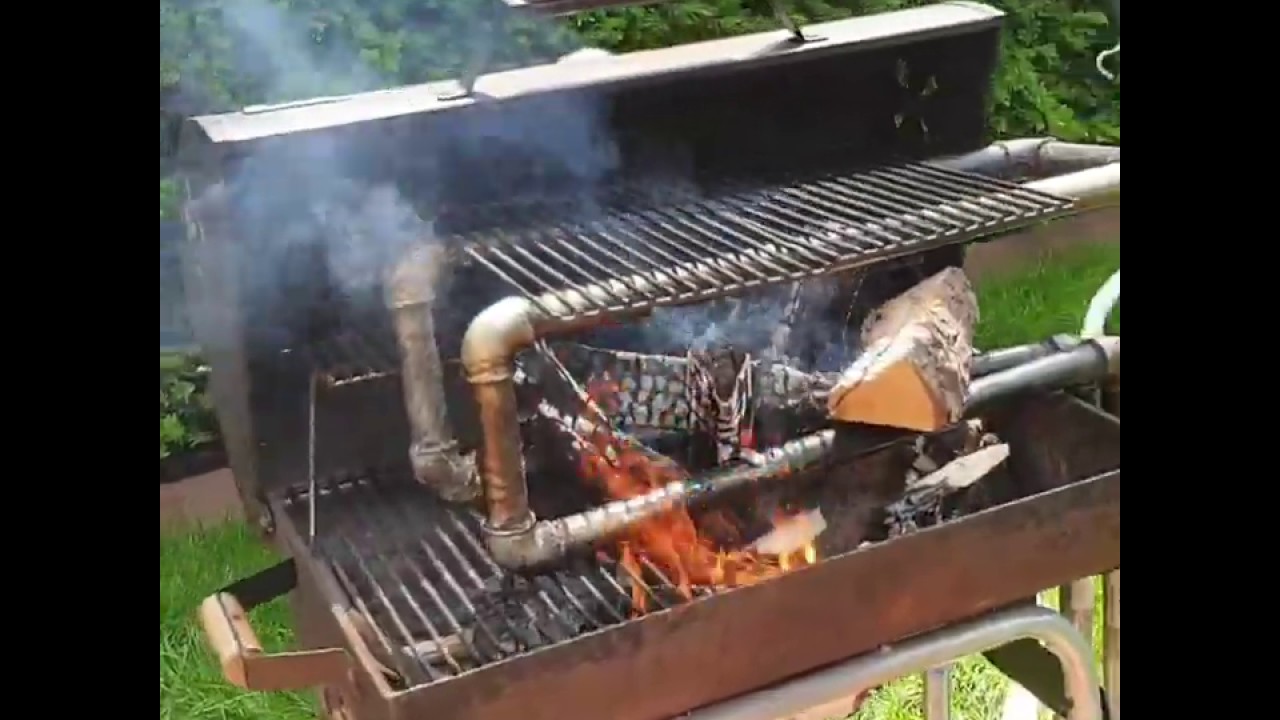

Можно развести огонь просто в змеевике. Такой агрегат можно возить с собой в походы, чтобы всегда иметь под рукой горячую воду. Для отведения воды можно взять термостойкие шланги либо отрезок металлопластиковой отопительной трубы.

Видео

Посмотрите видео про подогрев бассейна с помощью солнечного коллектора:

https://youtube.com/watch?v=oIQEh6UO104

Узнайте, как устроить подгорев воды в бассейне с помощью теплообменника:

Как называется баня с бассейном?

Сэнто — общественная баня, с большим бассейном рассчитанная на группу людей. Вода в этом бассейне постоянно меняется, а температура достигает 50 градусов. Перед погружением в этот большой бассейн, сначала моются в специальных помещениях. После бани отдыхают в отведенных для этого комнатах.

Чем подогреть уличный бассейн?

Существует несколько способов подогреть уличный бассейн:

  1. Солнечный коллектор: Это устройство, которое устанавливается на крыше или в другом месте, где есть много солнечного света. Оно использует энергию солнца, чтобы прогреть воду в бассейне.

  2. Теплообменник: Это устройство, которое устанавливается между системой отопления дома и бассейном. Оно позволяет перенаправить тепло из системы отопления в воду в бассейне.

  3. Электрический нагреватель: Это устройство, которое устанавливается в бассейне и использует электричество, чтобы нагреть воду. Этот метод может быть довольно дорогим в эксплуатации, поскольку потребляет много электроэнергии.

  4. Твердотопливный котел: Это устройство, которое работает на твердом топливе, таком как дрова, уголь или торф. Оно может быть установлено в помещении рядом с бассейном и использовать тепло, которое выделяется при сжигании топлива, чтобы прогреть воду в бассейне.

Какой способ подогрева лучше всего подходит для вашего бассейна, зависит от ряда факторов, включая размер бассейна, бюджет, доступность источника топлива и климатические условия в вашем регионе.

Как подключить и использовать водонагреватель?

Рассмотрим порядок подключения и использования самодельных нагревателей.

Солнечный

Солнечный коллектор необходимо подключить к системе циркуляции бассейна. Не имеет особого значения порядок присоединения трубок — установка одинаково работает в обе стороны.

После этого никаких действий не требуется, нагреватель будет работать самостоятельно, пока на небе есть солнце. В темное время суток он просто пропускает воду, не меняя ее температуры.

Электрический

Подключение электрического нагревателя производится в разрыв циркуляционной системы, после фильтра, но перед дозаторами

Это важно, так как в дозатор вносят химические средства для очистки воды

Эксплуатация электронагревателей состоит из настройки режима работы

Топливный (дровяной)

Подключение дровяного нагревателя производится путем соединения выводов змеевика с системой циркуляции (в разрыв).

Работа нагревателя начинается после загрузки камеры сгорания дровами и розжига. Пока они горят, происходит нагрев воды.

Если огня нет, установка просто пропускает воду через себя. От пользователя необходима регулярная чистка топки от золы, сажи, углей. Кроме этого, надо следить за состоянием дымохода, проверять соединения, стенки топки — они могут прогореть.

Газовый

Газовый нагреватель подключается также как дровяной — выводы змеевика присоединяют в разрыв системы циркуляции, между фильтром и дозаторами. Работа такого нагревателя требует постоянного внимания и контроля — горелка иногда затухает, что создает опасность взрыва при повторном розжиге.

Рекомендуется размещать такие установки на улице, чтобы не создавать условий в помещении для появления опасных концентраций газа.

Подогрев солнечными коллекторами

Чтобы подогреть бассейн на даче можно использовать энергию солнца. Нагреть воду можно внутри помещения и на открытом пространстве. Достаточно 3-5 часов, чтобы она достигла нужной температуры для бассейнов объемом до 30м3.

Для создания системы с подогревом нужно специальное оборудование — модули в виде экрана или трубки.

Принцип работы солнечных батарей:

  • — коллекторы черного цвета интенсивно поглощают солнечные лучи;
  • -от полученной энергии вода достигает высоких температур;
  • — после прогрева до нужного градуса, запускается циркуляционный насос.

Предусмотрены модели с трехходовыми автоматическими клапанами. Они обеспечивают бесперебойную циркуляцию теплоносителя по системе.

Солнечные коллекторы для нагрева воды можно сделать с помощью обычного черного шланга. Потребуется около 60 метров материала диаметром 32мм, насос для циркуляции и ровная площадка из листа фанеры размером примерно 2 на 1,5м., оклеенного черным полиэтиленом, и оббитым по периметру брусочком.

Шланг скручивается спиралями, укладывается на подготовленную площадку таким образом, чтобы между витками был зазор не менее 20 мм — это нужно для более полного освещения труб солнцем. Готовый коллектор устанавливается под углом к солнцу на поверхности или на крышу – на самое освещенное место; к нему подключается насос; конструкцию соединяют с бассейном. Происходит забор прохладной воды из бассейна, прогрев ее в шланге до 40-50 градусов и заполнение бассейна теплой водой.

Такой способ отлично подойдет для надувных бассейнов и средних каркасных сооружений. Чтобы увеличить температуру нагрева воды в коллекторе, и тем самым поднять КПД всей конструкции можно поверхность коллектора, поглощающую солнечную энергию, закрыть листом поликарбоната, а тыльную сторону утеплить листом полистирола толщиной до 100мм. Так исключаются потери тепла от ветра и при неожиданном похолодании воздуха.

Солнечные коллекторы оправдывают свое применение только в теплое солнечное время. При отрицательных температурах вода в шланге может замерзнуть, и конструкция придет в негодность.

Срок эксплутации.

Спирали изготовленные из нержавеющей стали не подвержены коррозии, даже при ее использовании в соляных бассейнах с очисткой на основе хлоргенератора их коррозия составит менее 0,01мм/год. Тем самым срок эксплуатации, нагревателя для бассейна, практически не ограничен и составляет минимум 15-20лет.

Труба из нержавеющей стали

Спирали из черной стали подвержены коррозии и агрессивным средам, поэтому их срок эксплуатации намного меньше чем у спирали из нержавеющей стали и составляет в среднем 5-7лет.

Компания Termopool не изготавливает нагреватели из черновой стали

Труба горячекатаная.
