Как нагреть воду в бассейне своими руками + особенности сборки и обслуживания

Мощность спирали.

Для подогрева воды в бассейне, требуется большое количество тепловой энергии. Среди возможных способов нагрева, мы предлагаем самый экономичный и эффективный — подогрев бассейна дровами. Мощность водонагревателей варьируется от 18 до 55 кВт, зависит это от количества витков. Для подогрева воды в бассейне малого объёма вам будет достаточно нагревателя Basis 18 кВт. Для обладателей бассейнов внушительных размеров потребуется нагреватель Volcano 50 мощностью 55 кВт.

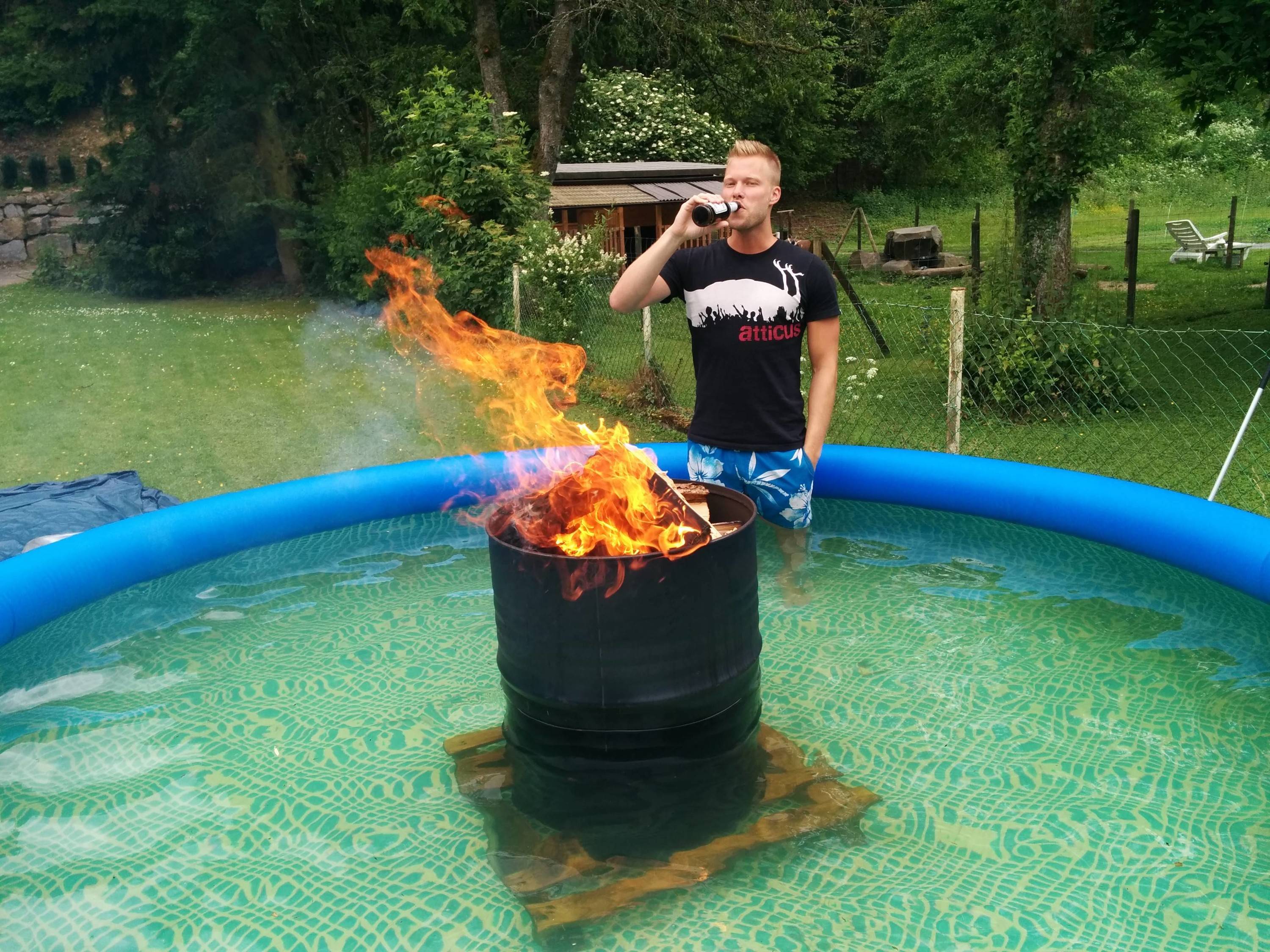

Подогрев бассейна дровами это самый экономичный способ нагрева воды, ведь расход сухих берёзовых дров для самой мощной модели “Volcano 50” составляет всего 20 кг/час. КПД=70% Все водонагреватели проходят тестирование на герметичность давлением в 15 атм. Электросварные трубы разрывает при нагрузке в 170 атмосфер.


Таблица нагрева воды в бассейне (серия BASIS)

УЗНАТЬ ПОДРОБНЕЕ О BASIS ›


Таблица нагрева воды в бассейне (серия VOLCANO)

Мы лично замерили мощность наших, нагревателей для бассейнов, и можем гарантировать данный результат, указанные выше мощности могут повышаться или понижаться, все зависит от интенсивности горения, породы и влажности древесины, мы даем средние стабильные показатели при топке березовыми поленьями.

Посмотрите видео:

Видео. Измерение мощности.


Видео. Termopool Volcano спустя год.

Как выбрать бассейн с подогревом

Когда планируется использовать теплую конструкцию на даче круглогодично, а своими руками построить ее сложно, рассматривают вариант покупки готового изделия. Что следует учесть:

тип конструкции: надувной, стационарный бетонный (готовые изделия), полимерный с армированными стенками, для детей выбирают первый из вариантов;
форма: круглая, прямоугольная, овальная;
возможность переноса, демонтажа конструкции: рассматривают стационарные или разборные сооружения;
размеры: учитывают площадь участка, где будет располагаться конструкция.

Установка уличного бассейна с подогревом

Круглогодичная теплая конструкция на даче на базе каркаса устанавливается по иному принципу, нежели стационарная бетонная. Что нужно делать:

Чтобы конструкция отличалась прочностью, дно следует укрепить, для чего сооружение устанавливается на жесткое основание.
ПВХ-материал раскладывают на поверхности, учитывают расположение слива.
Устанавливают вертикальные стойки, их нужно продеть в петли.
Важно расправить складки, для чего нужно набрать воду – до уровня 15 см.
Заполняют оставшееся пространство.
Подключают устройство для обогрева.

Очистка дна

Особенно важно содержать в чистоте дно вашего бассейна. Его можно очистить ручным пылесосом или поручить эту работу «роботам-автоматам»

Простейший вариант подводного пылесоса представляет собой щетку, телескопическую штангу и шланг. Такой пылесос подключается к системе фильтрации воды через переходник в скиммере (водозаборник).

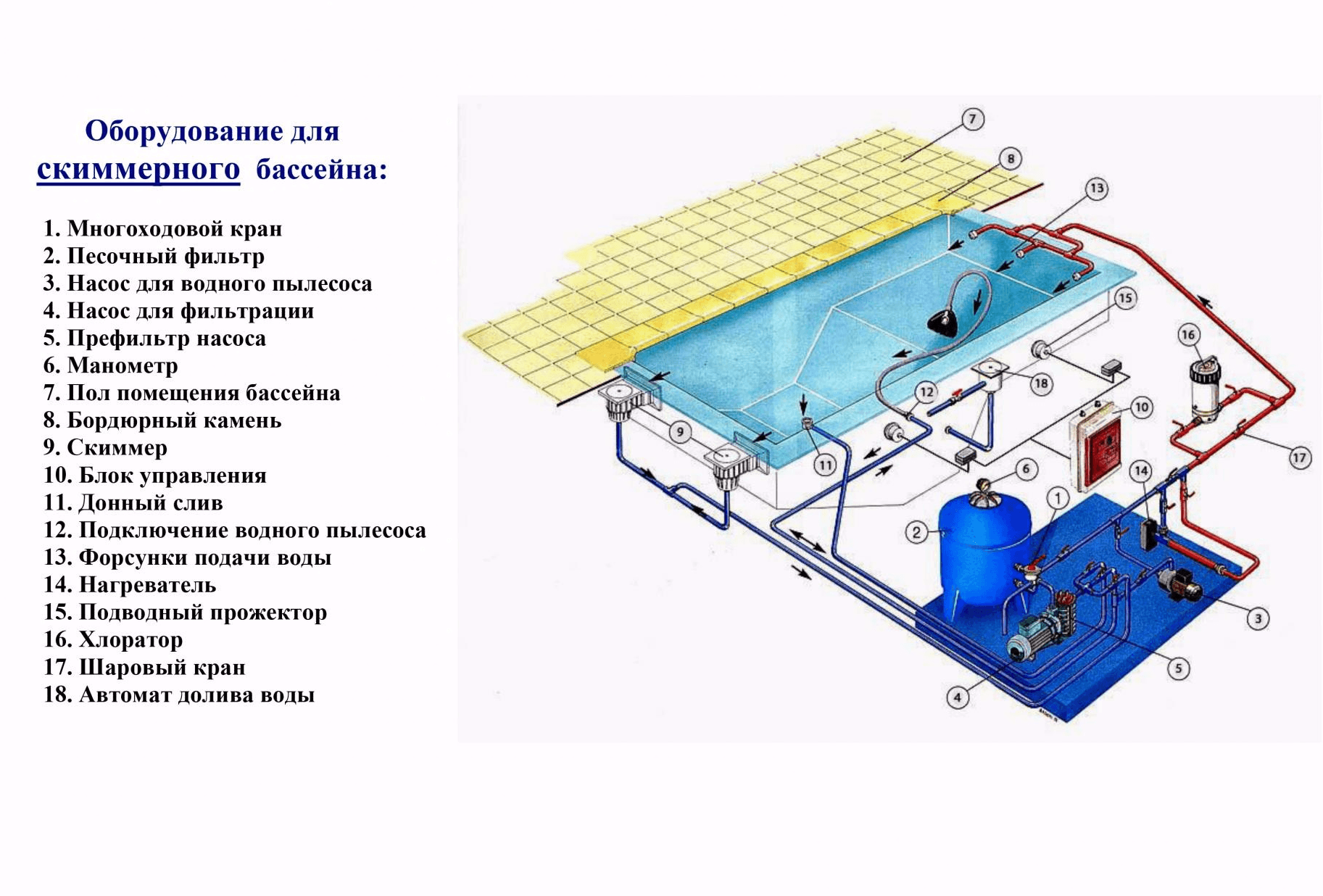

Для средних бассейнов советую «пылесос–полуавтомат», который подключается к системе фильтрации через скиммер и в течении нескольких часов очистит дно и стенки вашего бассейна.
Для больших стационарных бассейнов предпочтительно использовать «робот-автомат», позволяющий более эффективно очищать дно и стенки бассейна. Вы можете осуществлять ручной или автоматический режим работы. Какой бы режим вы не выбрали, робот будет работать в течении заранее установленного времени.

В автоматическом режиме робот выполняет последовательность движений, которые были запрограммированы.

В режиме ручного управления робот будет двигаться в направлениях, которое вы укажете с помощью кнопок на блоке управления.

Рекомендации по работе «водяным пылесосом»:

Убедитесь, что уровень в бассейне соответствует норме и фильтр очищен.
Раздвиньте телескопическую штангу пылесоса до необходимой длины. Зафиксируйте ее путем поворота по часовой стрелке и опустите щетку пылесоса на дно бассейна.
Включите фильтр и поднесите фланец, на который надет шланг пылесоса к форсунке подачи воды в бассейн. Удерживайте в течении 10-15 сек. Струя воды, выходящая из форсунки, вытеснит весь воздух, находящийся в шланге пылесоса.
а) для навесного скиммера: Не выключая фильтр, наденьте фланец пылесоса сверху на подвижное ведерко скиммера. б) для встроенного скиммера: Оставьте шланг пылесоса с фланцем в воде. Выключите фильтр. Откройте верхнюю крышку скиммера и, в возможно короткий срок, состыкуйте пылесос со скиммером и включите фильтр.
Дождитесь момента выхода остатков воздуха из гибкого шланга по характерному подтапливанию шланга в воде и начинайте чистку дна и стенок бассейна.
По окончании чистки бассейна выключите фильтр, проведите чистку фильтра (см.рекомендации по режимам работы фильтра).
Доведите уровень воды в бассейне до нормального.

Самостоятельное изготовление обогревателя

Организация прогрева воды в бассейне своими руками поможет в значительной степени сэкономить денежные средства на покупке дорогостоящих агрегатов. Оптимальным вариантом, позволяющим сберечь не только финансы, но и тепловую энергию, считается применение в качестве подогрева ультрафиолетовых лучей.

Работа такой системы заключается в следующем: находящийся на дне резервуара насос подкачивает прохладную воду, которая поступает в змеевик из пенопласта. Тепловой носитель нагревается за счет воздействия солнечных лучей. А расположенные с противоположной стороны бассейна гофрированные трубы способствуют подаче воды, уже прошедшей термическую обработку. За доставку воды по кругу отвечает воздушный клапан.

Подготовительные работы

В начале монтажа необходимо выбрать место для установки коллектора. Но нужно учесть, что интервал между оборудованием и бассейном должен быть минимальным. Это поможет избежать потери тепла в процессе транспортирования воды. Направление коллектора должно быть в сторону юга. Также необходимо расположить его под некоторым углом в зависимости от специфики местности.

Для обустройства под него площадки удаляется верхний слой почвы на двадцать или тридцать сантиметров. Затем из песка и гравия сооружается подушка и качественно уплотняется. На уложенном сверху подушки гидроизоляционном покрытии выкладывается тротуарная плитка.

Подготовка основания

Чтобы самостоятельно собрать обогреватель понадобятся следующие инструменты:

трубы, изготовленные из металлопластика;
деревянный короб;
крепления из пластика;
саморезы;
специальный каркас;
черная краска;
поверхность, предназначенная для защиты (предпочтительнее из стекла);
небольшой насос.

Процесс сборки

Для сооружения каркаса понадобятся деревянные брусья, а для их фиксирования между собой в поперечном направлении — уголки из стали. Подготовленная заранее щитовая рама, обшитая фанерой, закрепляется на поверхности каркаса. При помощи уголков устанавливаются борты, имеющие пазы под стекла, а на поверхности фанеры крепятся листы из металла. После этого изготовленный щит окрашивается в черный цвет. На коллекторе обязательно размечаются места, где будут размещены крепления из пенопласта, внутри которых монтируются трубы из металлопластика.

Фиксирование щита

При сборке змеевика нарезанный брус соединяется с помощью хомутов и саморезов и обшивается фанерой. На участках бортов просверливаются два отверстия, предназначенные для установки тройников. Система обогрева также покрывается черной краской. Данная конструкция имеет вес до тридцати пяти килограммов, поэтому несущая коробка должна отличаться прочностью. При этом необходимо учесть, что в различные времена года каркасу придется испытывать еще и воздействие веса выпадающих осадков.

В середине щита фиксируется опорный брус и осуществляется сборка основы из алюминиевого профиля. Затем нарезаются стекла необходимого размера, крепятся на поверхности основы при помощи герметика и помещаются в профильные пазы. В места, где соединяются между собой стекла, устанавливаются особые держатели. После чего к конструкции подключается насос, розетка, обеспечивающая ему питание. Она обязательно должна быть защищена от проникновения влаги.

Соединение стекол

Для предотвращения потери тепла на изготовленное своими руками устройство устанавливается защитное стекло толщиной не менее четырех миллиметров. В завершении работ проводится тестирование. В случае положительного результата оборудование вводится в эксплуатацию.

Таким образом, нагреватель воды при помощи солнечных лучей достаточно легко монтируется самостоятельно. Для этого следует соблюдать определенные правила на всех этапах работ. Данная конструкция имеет ряд достоинств от экономии денежных средств при покупке необходимых материалов до незамысловатости в использовании и обслуживании.

Стоит принять во внимание, что солнечный коллектор не обогреет бассейн полноценно в зимнее время или в ненастные дни. Такое оборудование рекомендуется использовать как дополнительный ресурс

Обогрев бассейнов электронагревателями

Работа подобных систем значительно отличается от нагрева воды при помощи теплообменника. Здесь нагревается вода, которая проходит через сам элемент нагрева. Зачастую им служит ТЭН, выполненный из антикоррозийных сплавов или металлов и покрытый специальными защитными слоями. Электронагреватель запитывается от электрической сети, он может быть различной мощности, в зависимости от требований.

Системы электронагрева отлично подойдут для бассейнов небольшого размера. Для большего же объема воды такие нагреватели будут слишком затратными. Минусом электронагревателя также является полная зависимость от возможностей бытовой электрической сети, то есть далеко не каждый нагреватель большой мощности возможно будет подключить для работы.

Способы нагрева воды в бассейне

Электронагреватель

Это достаточно простой и популярный способ для повышения температуры в бассейнах небольших объемов, хотя электронагреватель тоже имеет свои недостатки. Принцип работы заключается в том, что вода проходит через трубчатый электронагреватель (ТЭН) и получает тепло от нагреваемого электричеством диэлектрика.

Электронагреватель с насосом

В установке он тоже не вызовет затруднений. Выше на фото видно, что в одно отверстие бассейна подключается мини-насос, далее вода по трубке переходит в ТЭН и попадает обратно уже теплой. Температуру нагрева воды регулируют входящим в трубчатый электронагреватель напором – чем больше напор, тем меньше нагрев. И наоборот.

Плюсы использования ТЭН:

Дешевизна самого электронагревателя;
Простота использования;
Лучший вариант для небольших объемов.

Минусы использования ТЭН:

Не подойдет для больших бассейнов (от 30 м3);
Дорогой в использовании – большое электропотребление.

Теплообменники

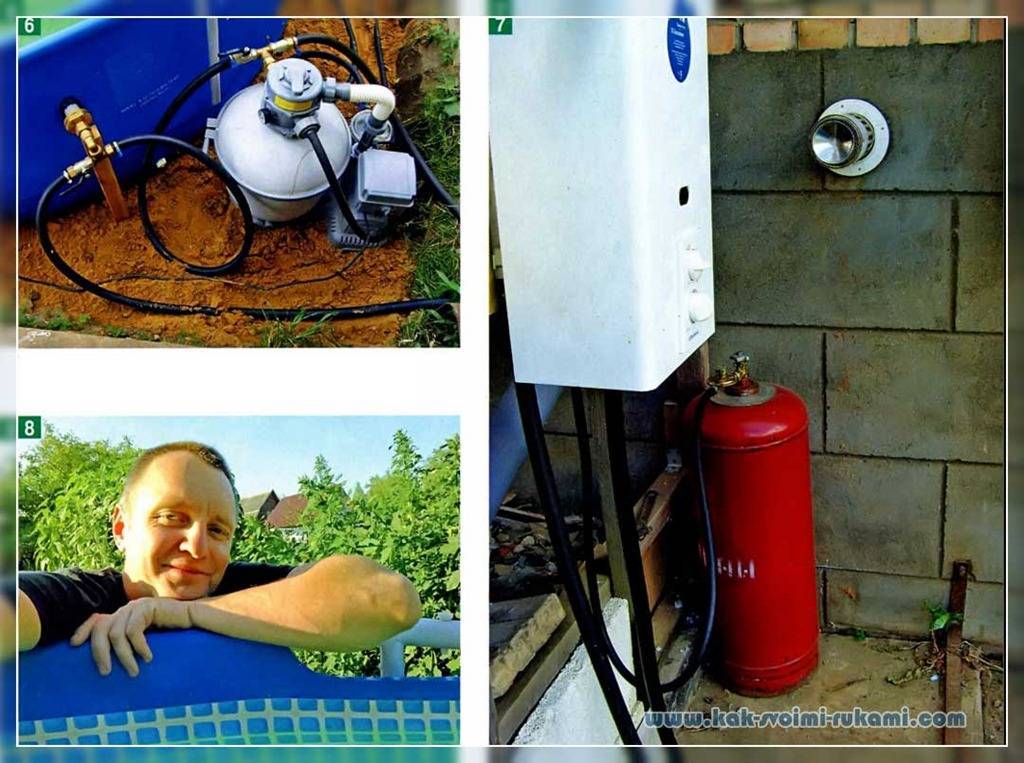

Еще один вариант, чтобы нагреть воду в бассейне. Используются теплообменники в том случае, если у вас есть второй источник горячей воды – например отопление в доме. Задача устройства – обменять воду из разных источников теплом. Отсюда и название.

Теплообменник

Принцип работы предельно прост. В корпусе теплообменника находится спираль. Вокруг имеется пространство, которое и должно заполняться водой из бассейна. Кипяток проходит через спираль и благодаря большой площади взаимодействия быстро нагревает воду из бассейна.

Принцип работы теплообменника

Чаще всего теплообменники устанавливают тем же способом, что и электронагреватели – в цепи между насосом и бассейном. В некоторых случая целесообразно использование двух теплообменников одновременно.

Плюсы использования теплообменника:

Независимость от источников питания;
Возможен нагрев больших объемов.

Минусы использования теплообменника:

Не всегда имеется второй источник горячей воды.

Для подогрева бассейна летом, когда основное отопление выключено, использование теплообменника весьма проблематично. Придется настраивать и подбирать котел, чтобы он работал исключительно на теплообменник.

Тепловой насос

Если водяной насос выкачивает воду, то тепловой выкачивает тепло. Все логично.

Тепловой насос

Тепловые насосы бывают различных конструкций и забирают тепло от нескольких источников: воздух, почва, вода. Чтобы было понятнее, покажем принцип работы на примере устройства теплового насоса, забирающего тепло из горячего воздуха.

Принцип работы теплового насоса

На данный момент подобные устройства не очень популярны ввиду высокой цены. Самые дешевые модели начинаются от 120 тысяч рублей

Мы не будем на них заострять внимание, а просто перечислим плюсы и минусы

Плюсы тепловых насосов:

Универсальность;
Способны нагреть большие объемы;
Низкое электропотребление.

Минусы тепловых насосов:

Высокая цена (от 120 тысяч);
Работает только в теплую погоду.

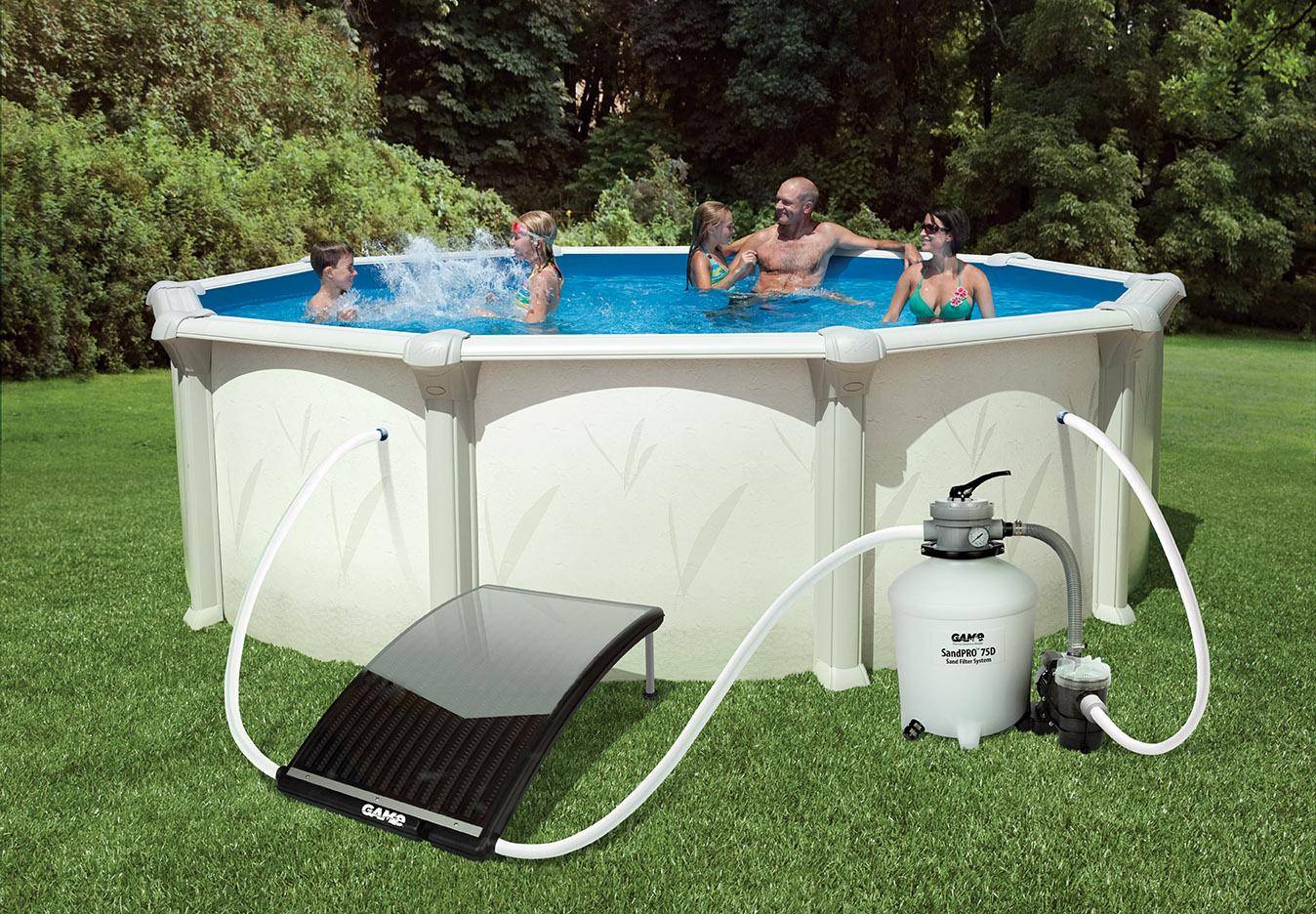

Солнечный коллектор

Очень интересное устройство, чтобы нагреть воду в бассейне. Нагревается вода от солнечного тепла. Вода заполняется в трубки коллектора насосом, а когда нагреется до нужной температуры, она отпускается обратно в общий резервуар. И снова солнечный коллектор забирает очередную порцию для прогрева.

Солнечный коллектор

В магазинах коллекторы предлагаются самых разных размеров. Выбирать определенную модель нужно, опираясь на объем своего бассейна.

Плюсы солнечных коллекторов:

Доступная цена;
Простой в использовании и монтаже;
Объем ограничен только вашим бюджетом.

Минусы солнечных коллекторов:

Эффективен только в солнечную погоду.

Электронагреватель

Это один из простейших методов подогреть воду в бассейне. Жидкость в водоеме нагревается когда проходит через трубки, которые нагреваются посредством диэлектрика. Устройство очень компактное. В набор входит небольшой насос, который загоняет жидкость в ТЭН. Температура самих трубок постоянна, поэтому отрегулировать нагрев можно корректируя скорость продвижения воды по трубам.

Электрический нагреватель для бассейна

Такой метод подходит для небольших бассейнов, до 30 м3. Преимуществом можно назвать небольшую стоимость самого нагревателя, однако использование далеко не самое дешевое, так как он потребляет очень много энергии.

Электронагреватели

Система электронагрева отлично подойдет для бассейна небольшого размера. Это не говорит о том, что такой нагреватель не способен нагреть воду в большом бассейне, просто экономически это будет невыгодно из-за большого расхода электроэнергии. Кроме того, мощные нагреватели выпускаются для работы под напряжением 380 вольт, а в большинстве домов такое оборудование подключить нет возможности.

Для того чтобы определиться, стоит ли связываться с устройством, работающим от электричества, нужно рассмотреть его преимущества и недостатки. Начнем с достоинств:

Весь процесс обогрева можно полностью автоматизировать.
В бассейн сразу начинает поступать горячая вода.
Оборудование компактное.
Простое управление.
Невысокая стоимость оборудования.

Недостатки тоже имеются:

Нужно учитывать возможности электросети.
Большое потребление электроэнергии.
Срок эксплуатации нагревателя находится в прямой зависимости от качества проходящей через него воды.

Что касается установки нагревателя, то эту работу можно выполнить самостоятельно, чего не скажешь о монтаже электропроводки, термостатов и других систем автоматизации (это не касается профессиональных электриков).

Так как большую часть работ не получится выполнить самостоятельно, то при выполнении работ самостоятельно, вряд ли получится существенно снизить затраты. Кроме того, из-за неправильной настройки нагревательное оборудование может быстро выйти из строя. В таком случае себестоимость всей системы существенно возрастет.

Советы по эксплуатации обогревающей установки

Те, кто думает, что солнечный водонагреватель достаточно только установить, а затем беззаботно использовать дармовую энергию, немного ошибаются. Дело в том, что гелиоколлектор, как и любое другое оборудование, нуждается в периодическом обслуживании. Прежде всего, это касается очистки стёкол от пыли. Даже небольшая загрязнённость снизит силу агрегата на 5–8 %. Если же не очищать поверхность установки вообще, то за несколько недель температура воды на выходе из устройства снизится на четверть.

Второе, за чем придётся регулярно наблюдать — состояние резьбовых соединений в установке, изготовленной из металлопластиковых труб. Дело в том, что регулярные циклы нагрев-охлаждение способствуют ослаблению фитингов, а это приводит к разгерметизации системы и появлению протечек. Поэтому один раз в 2–3 недели во время работы центробежного насоса проводят осмотр всех соединений коллектора. Не стоит забывать, что установка собрана из фанеры, пиломатериалов и стали, а все эти материалы и тёплая влажная среда несовместимы. Поэтому своевременное устранение неисправностей продлит срок службы водонагревателя и сохранит его внешний вид.

Круги из чёрной плёнки, плавающие на поверхности открытого бассейна, помогут геоколлектору подогреть воду до комфортной температуры

Последнее, о чём бы хотелось напомнить это то, что воду недостаточно нагреть

Важно сберечь это тепло как можно дольше. Если есть возможность, то над искусственным водоёмом сооружают крытый павильон. Если же финансы не позволяют установить стационарное укрытие, то бассейн каждый вечер накрывают специальным тентом или полиэтиленовой плёнкой

Кроме того, что покрывало сможет сохранить до утра несколько лишних градусов, оно ещё и будет служить защитным барьером, предотвращая попадание в воду листьев, насекомых и пыли. Неплохим подспорьем для гелиоколлектора являются круги, изготовленные из чёрной полиэтиленовой плёнки, натянутой на обруч хула-хупа. Уложенные на водную гладь в дневное время, они обеспечат дополнительный подогрев воды и защиту от мусора. Неудобство состоит лишь в том, что каждый раз перед купанием их придётся убирать

Если же финансы не позволяют установить стационарное укрытие, то бассейн каждый вечер накрывают специальным тентом или полиэтиленовой плёнкой. Кроме того, что покрывало сможет сохранить до утра несколько лишних градусов, оно ещё и будет служить защитным барьером, предотвращая попадание в воду листьев, насекомых и пыли. Неплохим подспорьем для гелиоколлектора являются круги, изготовленные из чёрной полиэтиленовой плёнки, натянутой на обруч хула-хупа. Уложенные на водную гладь в дневное время, они обеспечат дополнительный подогрев воды и защиту от мусора. Неудобство состоит лишь в том, что каждый раз перед купанием их придётся убирать.

Солнечный коллектор для бассейна своими руками

https://youtube.com/watch?v=oIQEh6UO104

Напомним, что солнечная аквасистема сможет прогревать бассейн до 30 °С, поскольку температура воды на выходе из коллектора доходит до 75 °С. Разумеется, такой производительности можно достичь лишь в том случае, если будет обеспечена герметичность рабочего пространства внутри гелиоколлектора, а сам водонагреватель построен в соответствии со всеми требованиями и рекомендациями. Как видите, для того, чтобы собрать своими руками солнечную установку, понадобится не так уж и много. На самом деле главное не это. Установив водонагреватель и окунувшись в тёплую воду бассейна, вспомните о миллионах километров, которые преодолели солнечные лучи для того, чтобы наполнить вашу жизнь энергией, теплом и уютом. Не использовать то, что предлагает нам Солнце – это безрассудство, не так ли?

Способы нагрева

Как говорилось в начале этой статьи, сегодня имеется немало способов как прогревать воду в бассейне, вот некоторые из них:

Применение проточных электронагревателей.
Использование теплообменников.
Задействование солнечных батарей.
Технология с тепловыми насосами.

Влияет ли что-либо на выбор технологии? Да, существует несколько факторов, от которых следует отталкиваться, а именно:

предпочтения заказчика;
объем воды в бассейне;
особенности имеющихся коммуникаций;
количество воды, которая подлежит прогреву.

Чтобы решить какой именно метод подходит для вас, следует подробнее ознакомиться с каждой технологией.

Необычный способ нагревания воды

Очень забавный, необычный и действенный способ подогрева бассейна своими руками. Денег на его реализацию уходит очень немного, времени – еще меньше. Для создания «обогревателя» вам понадобятся самые дешевые пластиковые хула-хупы, огородная черная пленка, плоскогубцы, нож и паяльник.

Принцип работы такой: черная пленка плавает на поверхности воды в бассейне, быстро нагревается под палящим солнцем и передает тепло воде.

Чтобы пленка не тонула и не сминалась, ее необходимо прикрепить на каркас из хула-хупа. Уложите на него пленку, точечно припаяйте пластик с полиэтиленом, но не прожгите обруч насквозь, чтобы он не утратил плавучести. Делайте прижигания на расстоянии в 10-15 см друг от друга.

Обрежьте лишние части пленки и сделайте в центре несколько маленьких отверстий, чтобы между кругом и водой не оставалось воздушной подушки (она крадет тепло).

Сделайте несколько таких кругов. Для эффективного нагревания воды они должны занимать 20-30% площади бассейна. Раскидайте нагреватели по воде и положитесь на законы физики. Если сделать это с утра, то когда спадет жара после 16:00 можно идти купаться в теплой воде. Такой способ подойдет для подогрева каркасного бассейна или любой стационарной конструкции под открытым небом.

Установка каркасного бассейна

Текстовая и видео инструкция, предлагаемые производителями в комплекте с моделью бассейна, достаточно подробно и наглядно объясняют владельцам, как производить его сборку и демонтаж. Мы же рассмотрим подготовку места под всесезонные и сборно-стационарные водоемы — для сезонных моделей, имеющих меньшую площадь и устроенных проще, достаточно лишь очистить площадку от твердых и острых предметов, застелить подстилающим материалом.

Выбор местоположения бассейна определяется наличием свободного пространства на участке, близости источников электропитания для насосно-фильтрующей установки, источника свежей воды для заполнения чаши и места для сброса жидкости во время ее замены.

Определившись с местом установки, требуется выяснить, насколько горизонтальна его поверхность — если угол уклона будет больше 5°, то полностью заполнить чашу бассейна не удастся. В перечень работ по подготовке бассейновой площадки входят: разметка и удаление дерна; получение плоской, горизонтальной поверхности; засыпка песком; настил пленки ПВХ; укладка листов экструдированного пенополистирола; настил полотна, идущего в комплекте с бассейном.

Разметка участка под круглый бассейн выполняется так — в центр вбивается металлический или деревянный колышек, к нему привязывается толстая леска или прочная бечевка длиной на 150 мм меньше, чем радиус дна чаши водоема. К свободному концу бечевки привязываем заостренный деревянный колышек и, с помощью импровизированного циркуля, очерчиваем круг на земле. Внутри полученного круга полностью срезаем дерн, не оставляя ни одной травинки — если под дном бассейна останется растительность, то она загниет с характерным запахом.

Для выравнивания и придания очищенной от дерна площадке горизонтальности необходим строительный уровень длиной не менее метра и ровная обрезная доска длиной 3 м — кладем доску на грунт, на нее ставим уровень, выверяем горизонтальность, следом поворачиваем доску по часовой стрелке на 90°, смотрим на показания уровня и т. д. Выступающий грунт подрезаем штыковой лопатой, нужно углубить место установки водоема не меньше, чем на 30–40 мм, даже если вы не намерены погружать бассейн в землю — требуется место под песчаную подушку и плиты пенополистирола.

Закончив выравнивание поверхности грунта, засыпаем площадку песком с тем, чтобы толщина песчаного слоя составила около 10–15 мм — в случае, если на месте установки бассейна имеется значительный уклон, то потребуется более глубокий котлован, соответственно, толще будет песчаный слой. Песок нужно выровнять при помощи все той же доски длиной 3 м и строительного уровня.

Следом вбиваем деревянный колышек в центр площадки, настилаем первый слой подстилки из поливинилхлоридной пленки, проделав в ее центре отверстие под колышек — с его помощью можно будет зафиксировать пленку на месте, помешать сместиться. Поверх пленки укладываем плиты экструдированного пенополистирола, каждая толщиной 20 мм. Причина выбора пенополистирольных плит — они прослужат дольше, т.к. имеют более высокую плотность, чем пенопласт. Укладка плит выполняется со смещением — швы между плитами каждого следующего ряда должен располагаться ниже, чем в предыдущем. Не волнуйтесь, если плиты будут выступать по краям за периметр площадки — их нужно будет обрезать обычным ножом, но прежде следует соединить ряды плит между собой при помощи широкого скотча. Чтобы обрезать пенополистирольные плиты ровно по периметру площадки, вновь одеваем на осевой колышек бечевку, формируем на ее конце петлю и продеваем в нее маркер — при помощи полученного таким образом циркуля проводим линию по кругу, затем обрезаем выступающие за нее части пенополистирольных плит. Да, постеленную под плитами пленку в тех ее участках, что выступают за окружность периметра, также нужно обрезать при помощи ножа или ножниц.

Остается только обрезать выступающий за плоскость пенополистирольных плит колышек, постелить пленку, идущую в комплекте с каркасным бассейном и заняться его сборкой на подготовленной площадке.

Завершив монтаж рамы искусственного водоема, убедитесь в горизонтальности каждой стороны борта при помощи уровня — если одна из сторон выше, углубите ее опорные стойки в грунт, если же ниже, то подставьте под опоры деревянные бруски достаточной толщины. Установка каркасного бассейна на участке с рыхлым грунтом обязательно должна сопровождаться подкладкой деревянных брусков под каждую стойку.

Обслуживание, сборка и как нагреть воду в каркасном бассейне
