Для крепления водостока, я пользовалась услугами фирмы у которой и покупала водосток. Кстати водосток у меня тоже с сеткой, сказали это лучший вариант, так как листья не попадают в трубу, а соответственно не забивают её.
Багажники никогда не видел и тем более, чтобы растения выращивали на них какие-то. А водосточная труба идет сейчас с креплением сразу, которое, как гвоздь большой вбивается в дом.
Скажите пожалуйста, есть такие конструкции водостоков, которые собираются как конструктор. Если есть, практичны ли они? Спасибо огромное за консультацию.
В данной статье будет рассмотрено крепление водостока к сэндвич—панели. Технология относится к наиболее сложным видам работ, с которыми придётся столкнуться застройщику. Поняв данный механизм, можно смело браться за возведение дома из панелей.
Преимущества панельного строительства
Достоинство сэндвич—панелей в том, что они позволяют вести элементную сборку зданий и сооружений. Стены с оконными либо дверными проёмами, потолочные и половые перекрытия, кровля производятся в виде завершённых изделий. Остаётся сделать монтаж, провести инженерные коммуникации, выполнить внутреннюю отделку и можно заселяться.
Крупнопанельная сборка быстротой возведения привлекла внимание индивидуальных застройщиков. Сборка конструкции отличается простотой
Имея общие строительные навыки, легко разобраться в крепеже панелей между собой. Достаточную информацию можно почерпнуть на страницах строительных сайтов. К сожалению, есть вопросы специфической направленности, освещению которых не уделяется должного внимания, а технические описания, идущие вместе с панелями, излишне технократированы и могут представлять интерес лишь для специалиста в данной области.
Особенности крепежа водостоков
Сэндвич—панель облицована ОСП либо тонколистовым металлическим профилем. В качестве внутреннего заполнителя используют, обычно, пенополиуретан. Хороший теплоизолятор обладает существенным недостатком — низкой механической прочностью. Однако, находясь внутри прочной оболочки, роль которой играют облицовочные материалы, выдерживает высокие внешние нагрузки.
На этой особенности построена вся технология крепежа подобных панелей: исключительно через облицовочные материалы. Если такой поверхности нет: обрезанный торец панели, технологическое снятие части внешнего покрытия, первоначально следует создать замкнутую прочную полость и лишь затем произвести крепёж. Для этого на открытый пенополиуретан накладывается согласованной формы фасонный элемент и прочно крепится к облицованной части панели на саморезы с заполнением полостей монтажной пеной и наложением герметика по месту соединения. К нему, а точнее, к его поверхности, крепится держатель подвесного короба. Если крыша без ската, последовательность установки крепёжных элементов водостока аналогична, с той разницей, что держатели устанавливаются на стеновые панели.
Для уверенной эксплуатации системы водоотвода, держатели крепят на расстоянии 60 см друг от друга. Сверху устанавливается тонколистовой профиль, форма которого не мешает сбору воды, однако препятствует накоплению снега. Наклон жёлоба делают в пределах 1 см на метр длины. На длинных прогонах кривизна заметна и будет портить внешнюю форму здания. Проблема решается обоюдным наклоном от средней части крыши к краям, где и устанавливают принимающие воронки. Благодаря короткому участку водоотвода не происходит перелива жёлоба во время сильного дождя.
Установка вертикальных труб аналогична общепринятым схемам монтажа.
Такая система ограждает от попадания осадков и на стены здания.
Чаще всего для монтажа водостока нанимают специалистов, но это не особо сложное дело, и любой человек у которого есть свой дом, способен смонтировать систему водостока самостоятельно.
Предлагаем рассмотреть тему крепления водосточных труб к стене в этой статье.
Устройство водосточных систем
Этот материал применяли не только для изготовления водосточных труб и водоотводов, а еще и для производства кровельного покрытия.
Достоинства пластиковых систем
В производстве водосточных систем использование пластика считается плюсом. Потому что данному материалу можно придать любую форму и окрасить в любой цвет. По этой причине использование водосточных систем из пластика позволяет не только оградить здание от излишней влаги, но и дать возможность реализовать какие то дизайнерские задумки. Специалист в этой области сможет подобрать водосток из пластика таким образом, что ваш дом преобразится.
Также хорошим качеством водостока из пластика считается продажа готовых наборов. Такие наборы легки в сборке. Но такие готовые наборы довольно дорого стоят, намного дороже, чем отдельные элементы.
Если вы хотите сэкономить, то не стоит покупать готовые наборы для водосточной системы, а лучше приобрести все элементы отдельно и изготовить систему самостоятельно. При монтаже такой системы не возникнет никаких сложностей.
Недостатки использования пластиковых элементов
Но следует учитывать, что отрицательным качеством пластиковых элементов является плохая устойчивость к морозам. Вот по этой причине конструкцию водостока необходимо сделать так, чтобы вода в стоках не застаивалась и не замораживалась.
Помимо пластика, водосточные системы производят и из разных металлов. В продаже имеются водостоки из меди, разных сплавов, но такие водостоки недёшево стоят.

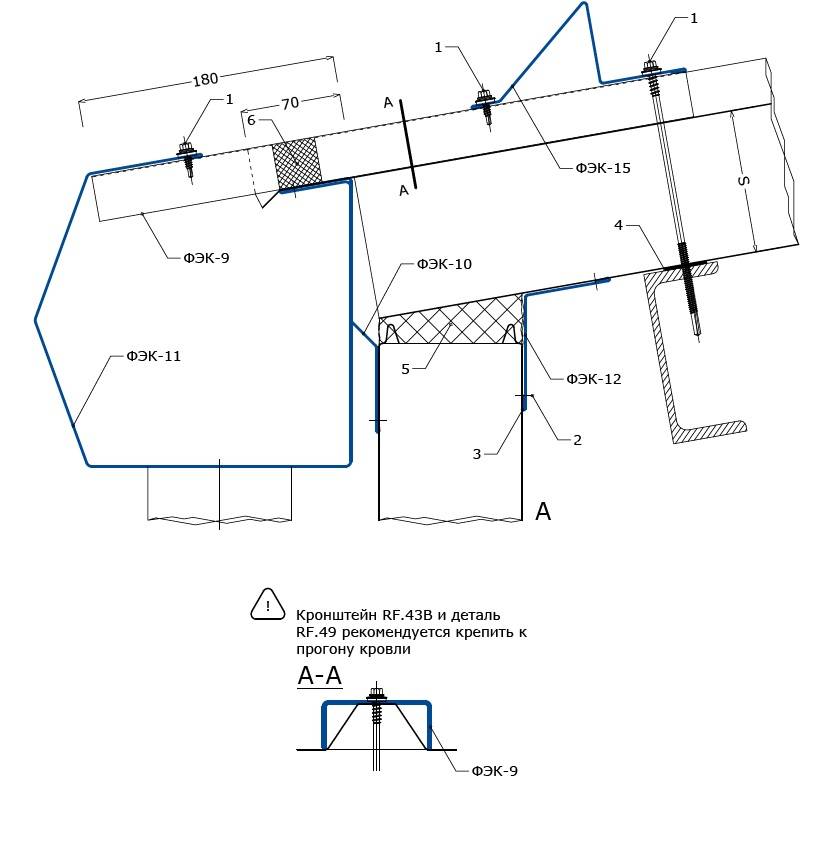

Крепление водостока к сэндвич панели

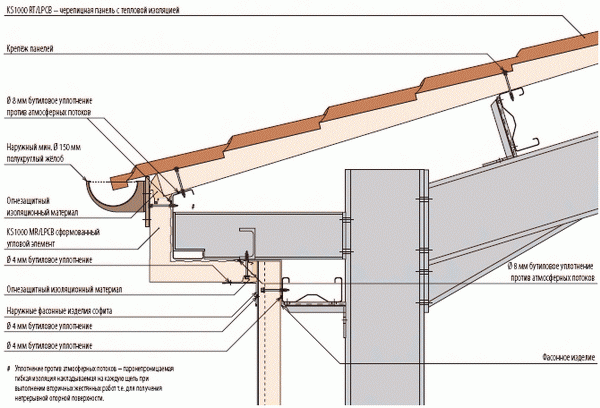

Металлические водостоки являются идеальным вариантом для монтирования на сэндвич панели. При монтаже водостоков на сэндвич панели возникают некоторые трудности. Это объясняется тем, что сэндвич панель состоит из облицовки из металла и пенополиуретана, который имеет достаточно низкую механическую прочность.
В том случае, если на сэндвич панели нет облицовочного покрытия, то необходимо создать замкнутую и прочную полость, на которой будет производиться крепеж водосточной системы.
Это действие требует использования фассоннного элемента, который накладывается на облицованную часть панели. Крепление производится с помощью саморезов.
При этом по месту соединения необходимо накладывать герметик, а полость полностью заполнять монтажной пеной. Далее к этой части необходимо прикрепить держатель подвесного короба.
Обогрев кровли и водостоков — советы мастера смотрите здесь
При монтаже держателей необходимо в обязательном порядке придерживаться шага в 60 сантиметров. Сверху необходимо установить тонколистовой профиль, с помощью которого будет удерживаться снег.
А также смотрите видео о том, как установить водосток:
Монтаж желобов водосточной системы: способы крепления, угол наклона

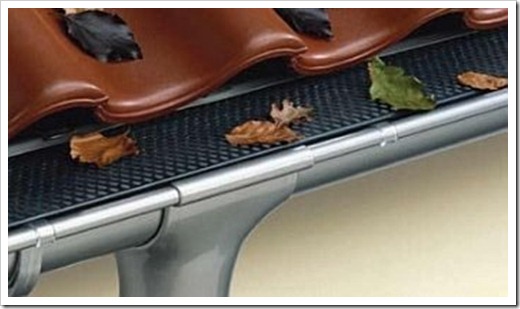

С чего начинать крепление желоба водостока?
Если вы не обладаете знаниями, как правильно крепить водосточный желоб, то для начала подробно изучите технологию процесса от начала до конца. Идеально, конечно, устанавливать систему водостока при строительстве дома. Но достроенный дом не должен вас пугать, потому как монтаж желобов водосточной системы лишь немного отойдёт от основной технологии, а именно:
1
Установка креплений является началом монтажа всей системы водоотвода, а потому так важно правильно подобрать крепёж, коими являются кронштейны
Сейчас на строительном рынке можно найти комплекты желобов с подобранными креплениями. Если такой товар отсутствует, то имейте в виду, что диаметр кронштейнов должен соответствовать диаметру водосточного желоба.
Рекомендуется сначала рассчитать количество данных деталей, исходя из материла водоотводящих элементов конструкции. Так, для крепления металлических элементов, желательно соблюдать расстояние между кронштейнами в 0.5-0.6 м, а для пластиковых желобов требуется 3 крепления на 1 м. Добавьте сюда сложные наружные и внутренние повороты, и получите нужное количество крепёжных деталей.
2. Теперь надо определиться с одним из способов крепления водосточных желобов, например:
Крепление водосточного желоба к лобовой доске. Этот способ предполагает использование пластиковых элементов водостока при полностью достроенной крыше. Выбор металлических желобов потребует установки коротких специальных крюков.
Учтите, что такой вариант применим в тех местах, где минимален крупный сход снега с крыш, иначе система водоотвода может рухнуть.
- Стропильные ноги подойдут в качестве основы для крепления водосточного желоба. Этот вариант очень надёжен на крышах большой площади, но недостаток этого метода состоит в том, что ним можно воспользоваться до укладки кровли. К тому же, шаг стропил не должен превышать 60 см.
- Можно сделать крепление водосточного желоба к профлисту, тем более, что срок службы данной кровли доходит до 30 лет.
- Крепление водосточного желоба к карнизу подходит в случае с металлочерепичной или ондулиновой крышей. Соблюдение шага стропил в 0.6 м остаётся здесь также актуальным.
- Крепление водосточного желоба к стене проводят тогда, когда нет в наличии лобовой доски, стропил и т. д. Тогда в стену вбивают металлические костыли, специально предназначенные для установки желобов с помощью шпилек.
- Крепление водосточного желоба к сэндвич панелям относится к наиболее сложным способам монтажа системы водоотведения, а также, имеет более дорогую стоимость. Для крепления водосточного желоба к такого вида кровле следует надрезать утепляющий материал под верхней обшивкой панели. Затем надо просунуть планку и прикрепить к панели, находящейся ниже. На саму планку устанавливаются крюки, куда в последствии вкладываются желоба водосточной системы.
Люди с небольшим достатком всегда интересуются тем, как правильно установить водосточные желоба на шиферной крыше.
В этом случае поможет способ крепления водосточного желоба к лобовой доске. При этом не забывайте соблюдать уклон водосточного желоба на 1 м, следуя установленным правилам СНИП.
Есть и более оригинальный способ, но для этого надо изучить инструкцию, как правильно установить водосточные желоба из оцинкованной стали, тем более, что для удешевления работ можно изготовить самим желоба из оцинкованных листов. Всё, что нам надо сделать, это нарезать полоски шириной по 0.2-0.3 м необходимой длины. Затем молотком придать П-образную форму желобам и установить их под шифер. Желательно постараться создать уклон водосточного желоба так, чтобы он был на 1 погонный метр в 5 мм. В местах слива по японскому методу можно установить цепи, по которым будет стекать вода, не разбрызгиваясь и не разливаясь. А если цепи ещё и задекорировать, то получится система водоотведения оригинальной во всех отношениях.
Расчёт потребности в деталях
Собираясь за покупкой, следует сделать примерный подсчёт необходимого количества деталей водостока. Расчёт несложен. Для него нужно замерить длину кровельных свесов и нарисовать схему организации слива. Также существуют правила, которые следует соблюдать: нужно обеспечить для желобов продольный уклон не менее 2%, а между трубами водостока расстояние не должно быть более 24 м.
Пример подсчёта для одного свеса длиной 18 м

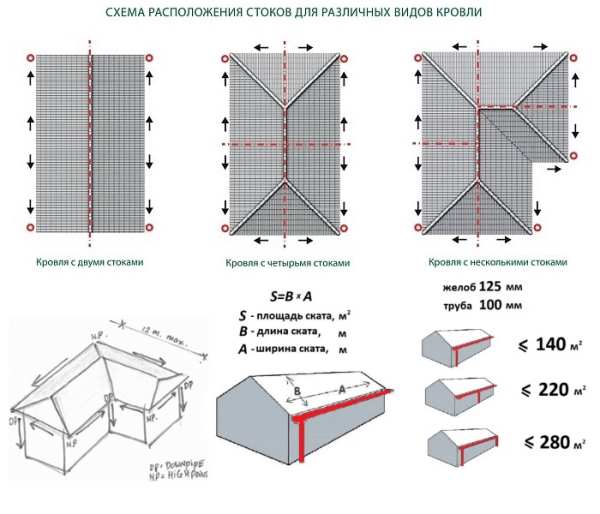

Площадь водосбора подсчитывается следующим образом:
А х В = S м2
Количество воронок:
Номинально признано, что 100 мм труба справляется с отведением осадков с площади до 220 м2. При меньших сечениях труб можно воспользоваться данными таблицы:
Количество воронок, с учетом этого, определяется по площади сбора осадков либо конструктивно: минимум одна воронка на 1 скат кровли длиной до 12 метров.
Если скат > 12 м длины, то необходимо предусмотреть две воронки.
В нашем случае Nв = 2 шт
Количество желобов подсчитывается исходя из длины деталей производителя. Для Docke она – 3 м. Длину кровельного свеса делим на этот метраж:
18 /3 = 6 шт
Соединителей на единичку меньше, чем желобов:
Nс = 6 – 1 = 5 шт
Количество угловых деталей, заглушек берётся из схемы.
Количество кронштейнов (и удлинителей)рассчитывается исходя из следующих правил:
- Расстояние между ними не должно превышать 60 см,
- По обеим сторонам воронок и соединителей ставится по кронштейну.
Общее количество кронштейнов:
Nк = А / 0,6 + 2Nв + 2Nс = 18 / 0,6 + 2 х 2 + 2 х 5 = 44 шт
Количество труб получается делением высоты стены на длину элемента (3 м) и умножением на количество воронок:
Nт = Н / 3,0 х Nв = 4,5 / 3 х 2 = 3 шт
Количество заглушек (по схеме) 2 шт;
Количество колен (при простой архитектуре) 2 х Nв = 4 шт;
Количество наконечников равно Nв = 2;
Количество сеток для воронок равно числу воронок;
Количество хомутов:
Nхом = (Н / 1,5 + 1) х Nв = (4,5 / 1,5 + 1) х 2 = 8 шт
По данным Таблицы 2 можно принять количество соединительных муфт.
Все детали системы продаются поштучно. Рациональнее всего приобретать их с запасом, потому что не всегда можно рассчитать их количество идеально точно. Кроме того, где-то детали понадобится подрезать или укоротить, а где-то – удлинить. Начиная монтаж, запас нужно иметь под рукой.
Модельный ряд
Водосточная система Дёке имеется на российском рынке в трёх сериях.
Standard
Эта экономичная серия лучше всего подойдет для установки под кровлю небольших дач или частных домов (площадь сбора осадков до 150 м2). Для сбора и отвода воды предусмотрены лотки диаметром 120,6 мм и водосточные трубы диаметром 80 мм. Лотки этой и другой серий сделаны симметричными, поэтому ошибиться с их установкой не получится.
В основном палитра серии представлена гранатовым, коричневым (шоколадным) и сливочным (пломбирным) колером. Поскольку российское производство использует немецкие материалы, то можно заказать и иной цвет.
Lux
Серия имеет трубы с большим сечением, чтобы отводить воду с кровель обширной площади. Соответственно, некоторые другие детали также увеличены. Заглушки даже сделаны выпуклой формы, которая эффективнее преграждает путь мощному ливневому потоку. Серия содержит такие же технические решения, как и премиум.
Premium
Эта серия содержит запатентованные элементы – ограничители монтажа и универсальный хомут. Диаметр труб/желоба – 85/120 мм с пропускной способностью – 6,4 (л/с) / 1,8 (л/п.м). В серии используется система уплотнителей, позволяющих обходиться без герметика и клея. Силиконизированная резина, из которой они изготовлены, не усыхает, сохраняя свойства при различных температурах. Угол наклона лотка можно регулировать. После механического воздействия лоток полностью восстанавливает свою форму.

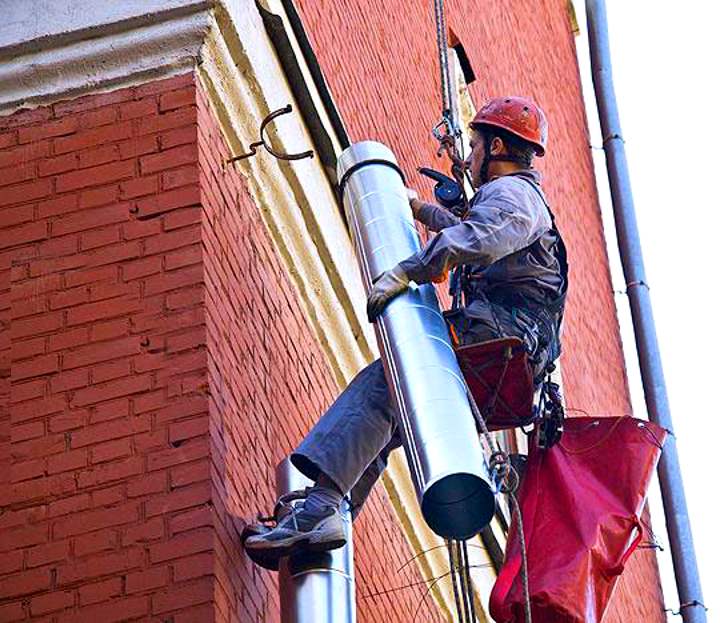

Крепление водостока к стене
Для крепления водосточных труб к стенам используются хомуты. Материалом производства хомутов может выступать металл или пластик, который армируется металлом. Металлические хомуты характеризуются наличием одного длинного метиза, а хомуты из пластика имеют два отверстия для крепления.
При креплении систем водостока к стене необходимо производить монтаж труб сверху вниз. Изначально в стенах здания проделываются отверстия, в которые крепятся штыри.
На эти штыри будет производиться закрепление хомутов. Монтаж крепления для водосточных труб производится под небольшим уклоном. Это объясняется необходимостью укладки на него труб, которые должны быть под уклоном для качественного слива воды.
Это объясняется тем, что водосточные трубы под воздействием температур могут сжиматься, в результате чего на них появятся трещины.
Для того чтобы смонтировать крепление аккуратно, лучше всего использовать электродрель для сверления дыр в стенах. Производить это действие необходимо только лишь после произведения разметки на стене, иначе можно набить лишние дыры, которые испортят внешний вид стены.
Крепление водостока к сэндвич панели
В данной статье будет рассмотрено крепление водостока к сэндвич—панели. Технология относится к наиболее сложным видам работ, с которыми придётся столкнуться застройщику. Поняв данный механизм, можно смело браться за возведение дома из панелей.
Преимущества панельного строительства
Достоинство сэндвич—панелей в том, что они позволяют вести элементную сборку зданий и сооружений. Стены с оконными либо дверными проёмами, потолочные и половые перекрытия, кровля производятся в виде завершённых изделий. Остаётся сделать монтаж, провести инженерные коммуникации, выполнить внутреннюю отделку и можно заселяться.
Крупнопанельная сборка быстротой возведения привлекла внимание индивидуальных застройщиков. Сборка конструкции отличается простотой
Имея общие строительные навыки, легко разобраться в крепеже панелей между собой. Достаточную информацию можно почерпнуть на страницах строительных сайтов. К сожалению, есть вопросы специфической направленности, освещению которых не уделяется должного внимания, а технические описания, идущие вместе с панелями, излишне технократированы и могут представлять интерес лишь для специалиста в данной области.
Особенности крепежа водостоков
Обычные водостоки из оцинкованной стали, пластика, меди вполне подходят для установки на сэндвич—панели. Особенность заключается в их крепеже. Поэтому в основу выбора следует ложить материальные возможности. Предпочтение более дорогим, металлическим, отдаётся при водоотводе с крыш большой площади.
Сэндвич—панель облицована ОСП либо тонколистовым металлическим профилем. В качестве внутреннего заполнителя используют, обычно, пенополиуретан. Хороший теплоизолятор обладает существенным недостатком — низкой механической прочностью. Однако, находясь внутри прочной оболочки, роль которой играют облицовочные материалы, выдерживает высокие внешние нагрузки.
На этой особенности построена вся технология крепежа подобных панелей: исключительно через облицовочные материалы. Если такой поверхности нет: обрезанный торец панели, технологическое снятие части внешнего покрытия, первоначально следует создать замкнутую прочную полость и лишь затем произвести крепёж. Для этого на открытый пенополиуретан накладывается согласованной формы фасонный элемент и прочно крепится к облицованной части панели на саморезы с заполнением полостей монтажной пеной и наложением герметика по месту соединения. К нему, а точнее, к его поверхности, крепится держатель подвесного короба. Если крыша без ската, последовательность установки крепёжных элементов водостока аналогична, с той разницей, что держатели устанавливаются на стеновые панели.
Для уверенной эксплуатации системы водоотвода, держатели крепят на расстоянии 60 см друг от друга. Сверху устанавливается тонколистовой профиль, форма которого не мешает сбору воды, однако препятствует накоплению снега. Наклон жёлоба делают в пределах 1 см на метр длины. На длинных прогонах кривизна заметна и будет портить внешнюю форму здания. Проблема решается обоюдным наклоном от средней части крыши к краям, где и устанавливают принимающие воронки. Благодаря короткому участку водоотвода не происходит перелива жёлоба во время сильного дождя.
Установка вертикальных труб аналогична общепринятым схемам монтажа.
http://metprof.ru/vodostochnyie-sistemyi/
Ярлыки
автоматизация в СПДС
Адекватные величины уклонов
атрибуты блоков AutoCAD
беспрогонная кровля
библиотека СПДС
блоки AutoCAD
БМЗ
быстромонтируемые здания
вентилируемый фасад
вентилируемый фасад с кассетой
вентфасад
вентфасад фото
водоотвод
водосток
водосточная система
волнистый профнастил
ВСК
ДБН
детали СПДС
дизайн
динамический блок AutoCAD
дистанционные прогоны под углом
извлечение данных в AutoCAD
инструменты AutoCAD
карнизный узел кровли
кассетоны
кассеты фасадные
КМД на прогоны
конструктивное решение кровли
конструктивы по фасадам
Копирование свойств AutoCAD
крепление кровельных прогонов
крепление профнастила
кровельное ограждение
кровельный пирог
кровля
Кровля мансардного этажа
кровля мансарды
ЛСТК
маркер СПДС
металлочерепица
металлочерепица узлы
металлочерепица dwg
монтаж окна в наборной сэндвич-панели
монтаж пароизоляции
мягкая кровля
наборная кровля
наборная сэндвич-панель
настройка СПДС
настройка AutoCAD
несущая кассета
несущий профнастил
несущий профнастил фото
обозначение теплоизоляции на чертежах
обшивка ВСК профнастилом
обшивка кассет PS-панелями фото
объекты СПДС
отделка фасада
отделка фасада профнастилом
ошибки монтажа
параметрические объекты СПДС
пароизоляционная пленка
пароизоляция на кровли
планки на фасад
подсчет планок
подсчет площади
портфолио
примыкание к дымоходу
профнастил
Профнастил в автокаде
профнастил чертеж
размеры в AutoCAD
разработка КМД на тонкостенные прогоны
разрезание сэндвич панели
раскладка кровельных материалов
раскладка металлочерепицы в AutoCAD
раскладка профнастила
раскрой кровли в AutoCAD
расчет кровли
расчет металлочерепицы
С-профиль
саморезы dwg
скачать узлы по металлочерепице
СПДС таблицы
СПДС GraphiCS
стеновая кассета
Стеновое ограждение
сэндвич панель
теплоизоляция
теплотехнический расчет
Типовая технологическая карта
тонкостенные профили
узел выравнивания колонны
узел кровельного пирога
узел металлочерепица
узел примыкания к стене
узел примыкания металлочерепицы
узел устройства воронки
узел устройства ендовы
узел устройства окна
узлы в автокаде
узлы по кровле
узлы по кровле dwg
узлы по фасадам в AutoCAD
узлы сэндвич-панелей
узлы dwg
уроки СПДС
уроки AutoCAD
уроки SketchUp
утепление кровли
фальцевая кровля
фальцевые панели
фасад с утеплением
фасадные панели
фасадные панели фото
функции AutoCAD
хитрости AutoCAD
холоднокатаные оцинкованные профили
чертеж кассеты
чертежи в dwg
чертежи PS-панелей
шаблон отчета СПДС
шаблон СПДС
AutoCAD и СПДС
Download
KeyShot
PS-панели
SketchUp
Z-профиль
Крепление водостока к крыше, к стене и к сэндвич панели. Крепления багажника на водостоки.
Водосток является неотъемлемой частью любого строения. С его помощью производится сбор воды с крыши, что ограничивает стены от повреждений осадками.
Крепления багажника на водостоки
Водосток является очень важной частью здания. У многих потребителей очень часто возникает необходимость в креплении багажника на водостоки
Это приспособление позволяет выращивать растения на крыше, а также уберегает ее от негативных воздействий осадков.
При креплении багажника на водостоки ограничивается возможность падения большого количества снега, который собирается на крыше.
При выборе багажника лучше всего отдавать предпочтение изделиям из металла. Этот материал очень устойчив к негативным воздействиям окружающей среды, а также способен задерживать осадки на соответствующем уровне.
Благодаря наличию краскового покрытия на багажнике обеспечивается высокий уровень устойчивости этой конструкции к коррозии.
Крепление водостока к стене
Для крепления водосточных труб к стенам используются хомуты. Материалом производства хомутов может выступать металл или пластик, который армируется металлом. Металлические хомуты характеризуются наличием одного длинного метиза, а хомуты из пластика имеют два отверстия для крепления.
При креплении систем водостока к стене необходимо производить монтаж труб сверху вниз. Изначально в стенах здания проделываются отверстия, в которые крепятся штыри.
На эти штыри будет производиться закрепление хомутов. Монтаж крепления для водосточных труб производится под небольшим уклоном. Это объясняется необходимостью укладки на него труб, которые должны быть под уклоном для качественного слива воды.
Это объясняется тем, что водосточные трубы под воздействием температур могут сжиматься, в результате чего на них появятся трещины.
Для того чтобы смонтировать крепление аккуратно, лучше всего использовать электродрель для сверления дыр в стенах. Производить это действие необходимо только лишь после произведения разметки на стене, иначе можно набить лишние дыры, которые испортят внешний вид стены.
Крепление водостока к сэндвич панели
Металлические водостоки являются идеальным вариантом для монтирования на сэндвич панели. При монтаже водостоков на сэндвич панели возникают некоторые трудности. Это объясняется тем, что сэндвич панель состоит из облицовки из металла и пенополиуретана, который имеет достаточно низкую механическую прочность.
В том случае, если на сэндвич панели нет облицовочного покрытия, то необходимо создать замкнутую и прочную полость, на которой будет производиться крепеж водосточной системы.
Это действие требует использования фассоннного элемента, который накладывается на облицованную часть панели. Крепление производится с помощью саморезов.
При этом по месту соединения необходимо накладывать герметик, а полость полностью заполнять монтажной пеной. Далее к этой части необходимо прикрепить держатель подвесного короба.
При монтаже держателей необходимо в обязательном порядке придерживаться шага в 60 сантиметров. Сверху необходимо установить тонколистовой профиль, с помощью которого будет удерживаться снег.
А также смотрите видео о том, как установить водосток:
Крепления багажника на водостоки
Водосток является очень важной частью здания. У многих потребителей очень часто возникает необходимость в креплении багажника на водостоки
Это приспособление позволяет выращивать растения на крыше, а также уберегает ее от негативных воздействий осадков.
При креплении багажника на водостоки ограничивается возможность падения большого количества снега, который собирается на крыше.
При выборе багажника лучше всего отдавать предпочтение изделиям из металла. Этот материал очень устойчив к негативным воздействиям окружающей среды, а также способен задерживать осадки на соответствующем уровне.
Благодаря наличию краскового покрытия на багажнике обеспечивается высокий уровень устойчивости этой конструкции к коррозии.
