Обкладка банной печи кирпичом

Установка банной печи с выносной топкой

Последовательность монтажа печной коробки с тоннелем ничем не отличается от установки простой финской каменки с прямым доступом к топке. Единственным отличием является несколько иная последовательность в разметке места под печку.

Процесс установки выглядит следующим образом:

• Выбираем предварительное положение дымохода, линию его прохождения через кровлю и потолочное перекрытие бани, согласовываем с местом под проем в стене, чтобы и дверца топки открывалась нормально, и все нормы пожарной безопасности выдерживались;
• Размечаем и заливаем фундамент под установку;
• Предварительно ставим печь, засыпаем сетку банным камнем. Переносим разметку вырезаемого проема на стену бани, можно использовать шаблон или более точно выполнить по лазерному уровню;
• Выкладываем кирпичом проем и экран, устанавливаем печь;
• Монтируем портал и дымоход.

Вопросы декоративной отделки и оформления будут решаться после протапливания печи, выявления и устранения всех недоделок.

Самое важное в установке

Наиболее сложным этапом считается правильная разметка линии дымохода через перекрытие и крышу бани. Часто можно встретить рекомендации ставить металлическую трубу – сэндвич на внешней стене бани. Считается, что придется выполнить меньший объем работ, не нужно вырезать отверстия и делать узел прохождения в перекрытии и кровле бани.

На самом деле внешние дымоходы хороши только для каминов и печей, отапливающих помещение в постоянном режиме. Печка бани топится намного реже, поэтому теплоизоляция дымохода собирает огромное количество конденсата, разжечь и прогреть такую топку без гари и дыма довольно сложно.

Поэтому лезем на крышу бани, затем на чердак, смотрим на стропила и находим несколько подходящих вариантов установки дымохода. Координаты переносим на план и по нему определяем габариты площадки, где может стоять печка с перспективой врезки топки в перегородку. Далее делаем фундамент.

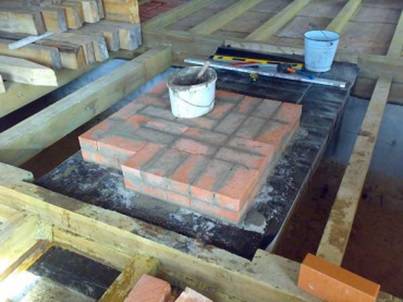

Для легкой стальной печи постамент можно выложить из качественного полнотелого или даже отделочного кирпича.

Для чугунной печи с выносной топкой фундамент приходится делать на грунте:

• Снимаем половицы, размеры площадки должны быть больше основания печи минимум на 20 см, со стороны выносной топки фундаментную плиту удлиняют до линии дверцы;
• Выкапываем в грунте котлован, глубина не менее 50 см, в дно забиваем 6-8 вертикальных стальныхкусков арматуры, оголовки которых должны находиться на уровне деревянного пола бани;
• Последовательно засыпаем гравийно-песчаную отсыпку, далее забрасываем крупный камень. К забитой арматуре привязываем стальную сетку, можно взять дорожную или используемую в проволочных ограждениях.

Несмотря небольшие размеры армирования, приваривать сетку к пруткам нельзя, лучше привязатьпроволокой. Цементно-песчаный раствор замешивают в пропорции 1:3, обязательно с добавкой мыла или пластификатора.

Заливаем бетонную подушку и накрываем двойным полотнищем из рубероида, через пять суток можно выложить постамент из кирпича на глинистом растворе. Печь можно будет ставить прямо на кирпич. Обычно из кирпича сразу же выкладывают первые ряды огнеупорного простенка в проеме. Предварительно нужно будет вырезать проем под кирпичную кладку вокруг выносной топки, рекомендуемые размеры простенка приведены в паспорте на изделие.

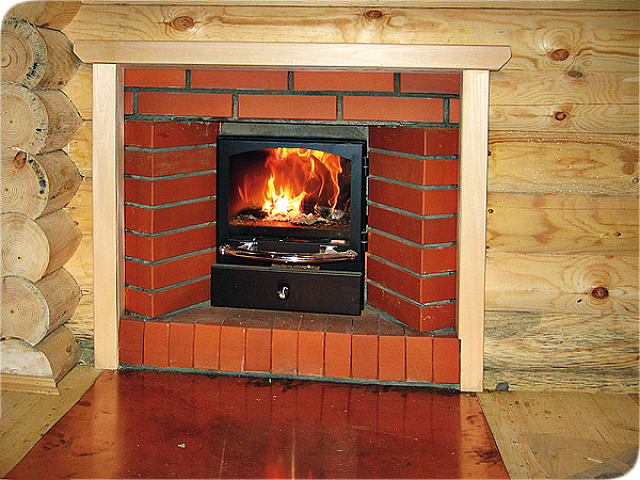

Врезаем топку печки во внутреннюю стену бани

Специалисты рекомендуют перед установкой корпуса на готовый кирпичный постамент привязать к потолку бани веревочный отвес с грузом, он должен указывать на центр выхода будущего дымохода. Это простое приспособление поможет правильно сориентировать печку при установке в подготовленный проем.

Далее монтируем дымоход, делаем узел прохода с керамзитовой засыпкой и временно фиксируем трубу манжетой на кровле. Пока не проверили работоспособность выносной топки, все детали фиксируем по временной схеме. Возможно, придется поднимать высоту трубы над коньком бани, искать оптимальное положение для наилучшей тяги. Заодно проверяем, насколько сильно нагреваются стенки выносной камеры сгорания. Топить нужно аккуратно, небольшим количеством щепок, в противном случае можно получить разводы копоти прямо над порталом выносной топки.

После установки печи и проверки работоспособности выносной топки крепим дымоход капитально и завершаем кирпичную кладку. Оставшиеся щели заделываем асбестовым шнуром, регулируем открывание дверцы топки и работу зольника. Полноценное протапливание печи через выносную топку можно будет выполнить не ранее, чем на стены бани будет нашита металлическая защита от дымохода.

Следы на стенке могут появиться из-за неправильной работы дымохода

Способы обкладки печей кирпичом

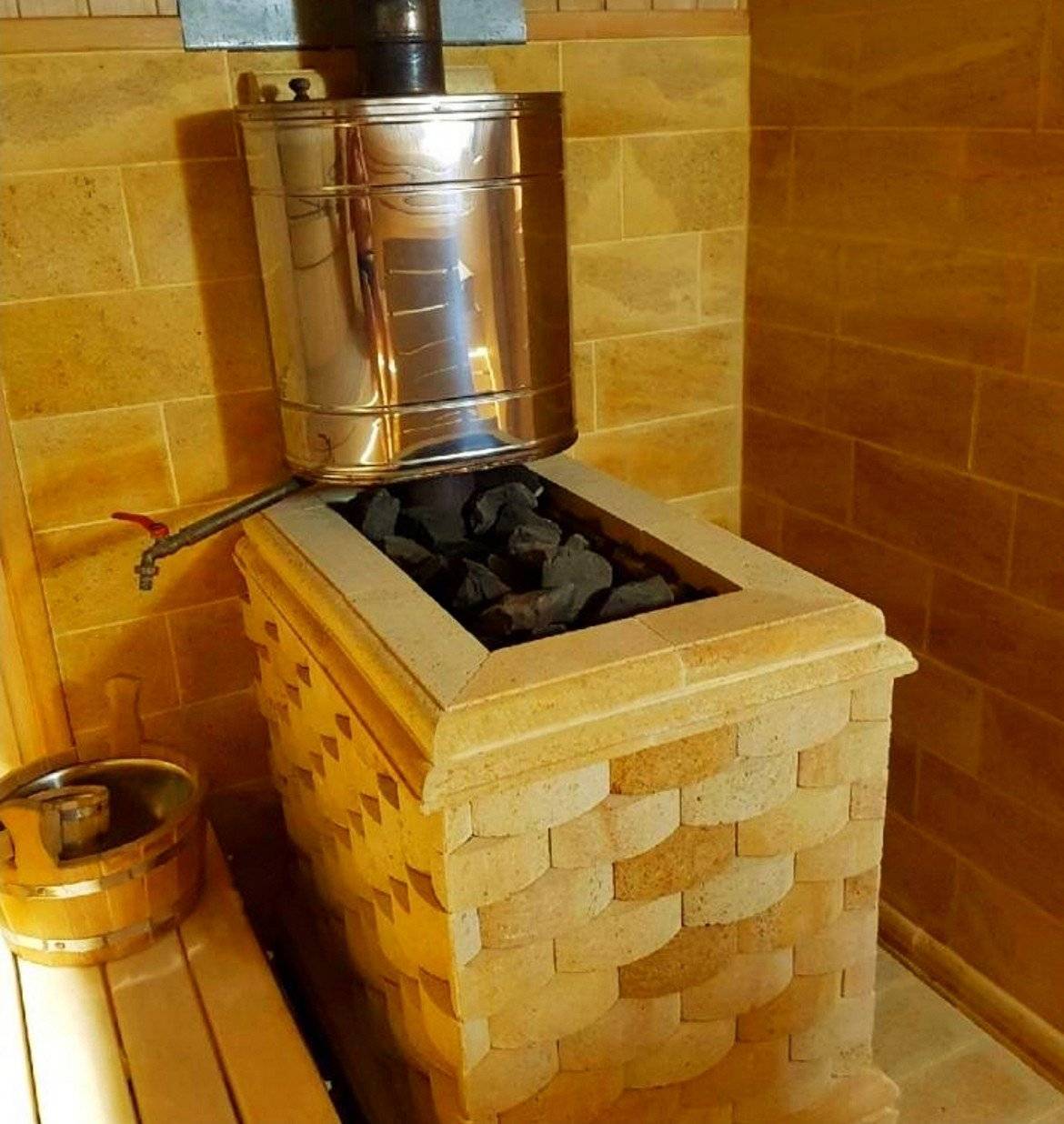

Как внешне проявляются основные способы кирпичной обкладки печей, показано на фото. Поз. 1 – сплошная облицовка. Снижает тепловой КПД печи: конструкции металлических печей рассчитаны на быструю теплоотдачу. Вдруг на пути тепла от топки в помещение появляется дополнительная преграда, ему не остается ничего иного, как вылететь в трубу. Применяется сравнительно редко, в случаях, когда значительная часть тепловой мощности печи отбирается водогрейным контуром или в декоративных целях, когда эффективность печи особого значения не имеет либо вообще нежелательна. Напр., если каминопечь просто украшает отапливаемое помещение.

Печи, обложенные кирпичом

Поз. 2 – простой тепловой экран. Отсекает ИК излучение печи от пожароопасных предметов. На техпараметры печи существенно не влияет. Поз. 3 – глухой экран-конвектор. С глухим экраном-конвектором можно ставить в баню печь заведомо завышенной мощности и топить ее на минимале

Это особенно важно, если баня каменная (подробнее см. далее)

В таком случае весьма желательно ставить печь из жаростойкой нержавеющей стали, т.к. в глухом экране на полной подаче воздуха она сильно перегревается.

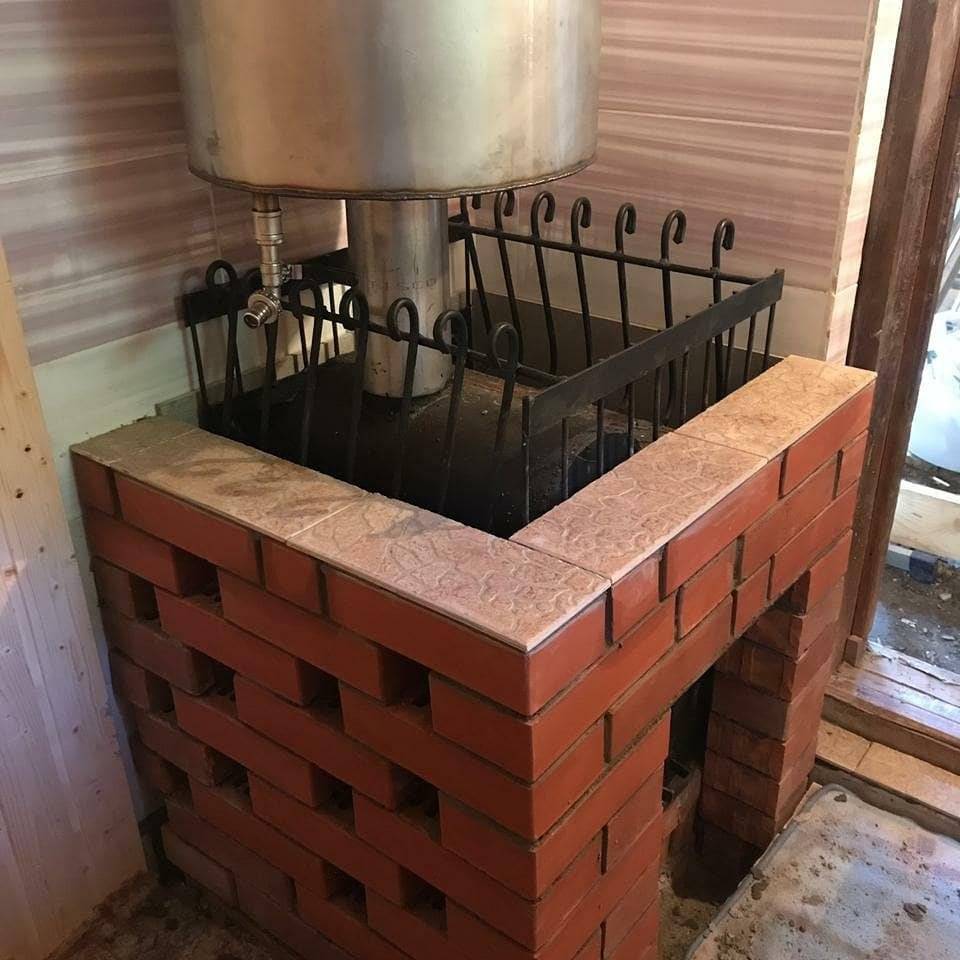

Поз. 3 – облицовка-конвектор с продухами. Оптимальный для бани вариант: если обложить печь в бане кирпичом в виде экрана-конвектора с продухами (см. ниже), то, варьируя их количество и расположение, можно практически любую печь приспособить к любой бане. Практически значит, что объем парилки возможен примерно вдвое меньше рекомендованного ТУ на печь. Если конвектор с продухами сделан грамотно (см. далее), то время протопки бани не увеличится (возможно, даже уменьшится), пар останется мягким, а при топке на минимале печь не станет чрезмерно прожорливой.

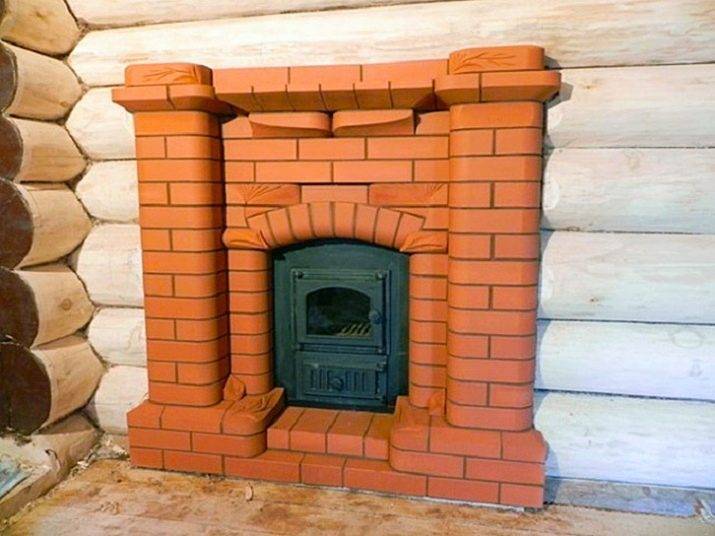

Наконец, на поз. 4 – пример декоративной пожаробезопасной кирпичной облицовки печи. В данном случае особенно четко видно, как темный грубый металл с помощью кирпича зрительно «перетекает» в светлое натуральное дерево.

Обустройство фундамента

Сейчас в интернете можно найти много чертежей, фото, схем постройки фундамента под обкладку печи в бане кирпичом. Что представляет собой это сооружение?

Фундамент выполняется в виде четырехугольного колодца, высота которого равняется высоте печи. Для закрытия металлических стенок используют сплошную, или кладку с окошками, через которые не только забрасывают топливо, но и усиливается вентиляция вокруг нагревающейся поверхности.

По подсчетам специалистов, деревянные балки для пола способны выдержать до 650-700 кг нагрузки. Хотя практически, не рекомендуется давать нагрузку, больше чем 400 кг на 1 м?. Поэтому, желательно еще усилить существующий каркас железной конструкцией из уголка (50 мм), или сваями винтового характера, при условии, что на экран пойдет примерно 180-200 кирпичей весом по 3,5 кг.

Алгоритм постройки фундамента

1. Вырезать в полу (если он уже смонтирован) определенного размера квадрат, вырыть котлован глубиной примерно 35-45 см.
2. Засыпать дно щебнем крупной фракции, уложить гидроизоляцию, установить опалубку.
3. Разместить в каркасе фундамента куски арматуры, нанести необходимое количество мастичной гидроизоляции, залить конструкцию бетоном примерно на 15-20 см выше грунта.
4. Вывести обычным кирпичом «подушку» на уровень пола, на которой будет размещена печь и обкладка.
5. Подождать около 3-ех недель, пока бетон будет давать усадку, после чего уложить теплоизоляцию, стальной лист (толщина 3-5 мм) под печь.

Подготовка раствора

Для того, чтобы качественно обложить железную печь в бане лучше всего пользоваться классическим глиняно-песчаным раствором. Можно к нему добавить небольшое количество (примерно шестую часть) цемента марки 400. Этот ингредиент способен только усилить целую конструкцию, поскольку температура будущего экрана не будет достаточно высокой.

Поскольку глины требуется немного, то лучше всего ее купить в магазине стройматериалов. Для сельских жителей такой проблемы, как приобретение глины, не должно существовать.

Для подготовки раствора, необходимо взять просеянный песок и смешать с глиной в равных соотношениях. Воду добавлять постепенно, чтобы получилась густая смесь, которая могла бы легко соскользнуть з мастерка.

Какие еще материалы используют для обкладки печи в бане

Оказывается, что не только кирпичом можно обкладывать банные печи. Замечательным заменителем являются гранитные или мраморные плиты. Они также хорошо переносят температурные перепады, обладают большой массой и высокой теплопроводимостью. Кроме того, такая отделка придаст банному помещению необычно красивый и неповторимый вид. Позволить себе такую роскошь может не каждый, с финансовой точки зрения. Но если у вас сохранились какие-то остатки, то можно их использовать для сооружения печной перегородки.

Правда, с монтажом таких плит немного сложнее, в сравнении с кирпичной кладкой. Для обеспечения красивого вида обложенной печки, необходимо, чтобы работы выполнял специалист. По крайней мере, нужно хозяину хотя бы посоветоваться с таким человеком.

Также для обустройства теплового экрана используют минеритовые плиты. С их помощью стенка монтируется значительно проще и быстрее, даже в сравнении с кладкой, и способна выдерживать температуры 360-400?С. Но теплоемкость этого материала – невысокая, поэтому его можно использовать в качестве хорошей перегородки, которая не сможет накопить тепла.

Экранирование печей для бани

Поняв, как обложить железную печь в бане кирпичом, можно приступить к изучению других способов экранирования металлических печей. Дело в том, что далеко не всегда имеется возможность провести футеровку металлической печи, поэтому приходится изыскивать иные способы обеспечения пожарной безопасности.

Обычно защита стен помещения от возгорания в том случае, когда в нём установлена печь, осуществляется при помощи специальных экранов. При этом в любом случае сама печь должна быть размещена от стены на расстоянии не менее 1 м для кирпичной стены, а для обложенной металлической – 0,7 м. Применение защитных экранов может уменьшить это расстояние до 0,3 метра.

Самыми распространёнными считаются металлические экраны. Обычно они выпускаются из стали или чугуна. Такие экраны не прогорают и хорошо защищают деревянные стены от перегрева и возможного пожара. Такие экраны легко монтируются прямо на стену или же к полу при помощи металлических ножек.

Ширмами-экранами можно закрыть и всю печь. Но при этом будут достигнуты чисто эстетические цели, а вот вопрос совершенствования системы распределения тепла внутри помещения разрешён не будет. Для этого придётся использовать иные методы.

Существует вариант и обустройства защитного экрана из кирпича. В этом случае печь обкладывается не полностью, а выкладывается защитная стенка только с одной её стороны. Основное её назначение – защитить деревянную стенку от возгорания вследствие перегрева. Иногда для этой цели защитный экран возводят до потолка.

Третьим вариантом обустройства защитных экранов для печей считается применение различных негорючих материалов. Обычно это:

• базальтовая вата;
• базальтовый картон;
• асбестовый картон;
• минерит.

Подобные материалы монтируются на место в следующем порядке: вентиляционный зазор, негорючий утеплитель, лист нержавейки или иного металла. Чтобы прикрепить такой «сэндвич» к стене, необходимо использовать специальные металлические втулки. Дело в том, что они не нагреваются и при этом позволяют формировать достаточный вентиляционный зазор.

Укладка кирпича

Специалисты рекомендуют укладывать смоченный водой кирпич, на него лучше прилипает раствор.

Первый ряд кирпича кладется всплошную. На него укладывается металлическая армирующая сетка, углы которой стягиваются металлической проволокой для закрепления.

Каждый последующий ряд важно укладывать в шахматном порядке, чтобы была перевязка. В процессе кладки швы затираются сразу, а когда кирпичи будут выложены до нужного уровня, проводится финишная очистка

В процессе кладки швы затираются сразу, а когда кирпичи будут выложены до нужного уровня, проводится финишная очистка.

Сразу выкладывается проем топки, его верхний край обязательно укрепляется с помощью металлического уголка, чтобы кладка была прочной.

Заключительный ряд можно сделать декоративным, к примеру, использовать красивый фактурный кирпич. Привлекательно смотрятся камни, уложенные сверху печи, они делают теплоотдачу лучше.

Итак, сегодня часто используют металлические банные печи под обкладку кирпичом.

Их облицовка не занимает много времени и не требует каких-либо особых знаний или навыков.

Главное – подобрать огнеупорные строительные материалы, соблюдать технические требования и рекомендации, изложенные в этой статье.

Баня

Материалы: какие нужны и сколько?

Для обкладки металлической печи своими руками нужно ответственно подойти к выбору материала, чтобы возведенная вокруг устройства кирпичная стена легко переносила топку и не растрескивалась. Допустимо использовать такой кирпич для облицовки котла:

• Облицовочный красный. Отлично подходит для теплового экрана. Рекомендуется класть полнотелые блоки, но подойдет и пустотелый, правда, температуру он долго не удержит, поскольку не является теплоемким.
• Шамотный кирпич. Для облицовки печи такой материал подходит лучше всего. Если выложить стену блоками из огнеупора, ей не страшны будут даже самые высокие температуры. Теплоемкость шамотного блока сравнима с красным кирпичом. Однако у этого материала есть существенный недостаток — непривлекательный внешний вид. Но и из такой ситуации есть выход — после изоляции огнеупором можно отделать устройство облицовочным керамогранитом или другим стойким материалом.

Отделка банной печи будет смотреться солидно, если стены изолировать с помощью гранитных или мраморных плит. Но чтобы провести кладку такого материала правильно, рекомендуется обратиться за помощью к специалисту, который знает все тонкости работы

Немаловажно надежно оформить порталы устройства. Для этого рекомендуется использовать дверцу с огнеупорным стеклом либо изготовленную из чугунного сплава

Расчет расхода материала

Чтобы рассчитать количество материала, которое требуется для выполнения кладки, потребуется учесть некоторые факторы. В первую очередь это физические размеры самой печи, а также способ укладки кирпича.

Для определения количества требуемого материала объем печи умножается на высоту и делится на размер стороны кирпича. Полученный результат умножается на 5-10%.

Это поможет компенсировать бой кирпича во время работы и транспортировки. Также следует учесть при расчете кирпич для облицовки фундамента и дымохода. При кладке в разрядку, естественно, нужно намного меньше материала.

Схемы обкладки печей кирпичом

С точки зрения теплотехники обложить металлическую печь кирпичом возможно 3-мя способами. Сплошная облицовка печным или красным рабочим кирпичом (слева на рис. ниже) применяется, как уже сказано, если от печки требуется только зрелище пляшущих за стеклом топки языков пламени или печь используется преимущественно как водогрейный котел. В первом случае облицовку делают толстую, не менее чем в кирпич. Действие ее таково:

1. Печь перегревается.
2. Нагретые до повышенной температуры отходящие газы создают в дымоходе сильную тягу.
3. Избыточное тепло вылетает в трубу.
4. Спустя 10-20 мин после начала топки режим печи стабилизируется таким образом, что внешняя поверхность облицовки остается чуть теплой.
5. По окончании топки вьюшку не закрывают, или ее вовсе нет. Накопленное во внутренних слоях облицовки тепло идет обратно в печь и летит в трубу.

Если печь переоборудована в водогрейку, облицовку, наоборот, делают не толще чем в полкирпича. Режим печи стабилизируется на меньшей температуре отходящих газов, оптимальный для максимальной теплоотдачи в теплообменный водяной регистр (ок. 400 градусов между его коленами). В этом случае правильно будет сначала обложить печь в четверть кирпича, а если печка слишком уж кушает и воду греет слабовато, добавить еще четвертушку. Разумеется, если регистр к печке подобран правильно.

Схемы обкладки/облицовки печей кирпичом

Для увеличения продолжительности теплоотдачи без резкого снижения КПД печи применяется кирпичная облицовка по внутренней футеровке шамотным кирпичом, в центре на рис. Это скорее всего понадобится для дачной печки или дополнительной домовой в мезсезонье, когда и на осеннем ходу основной кирпичной печи она оказывается слишком прожорливой. Длительность горения топлива на минимальной подаче воздуха в печах-калориферах пламенного горения не превышает 5-6 час; человеку, чтобы выспаться, нужно 7-8 час. Печи и котлы длительного горения тлеют по 10-12-24 и более час, гасить их недогоревшими, если с дачи пора уезжать, нельзя. Тут облицовка по шамотной футеровке и добавит к времени теплоотдачи недостающие 1-1,5 час.

Отношение теплопроводности шамота к его теплоемкости существенно выше, чем у керамического кирпича, а самое значение теплоемкости шамота меньше, чем у обожженной глины. Это дает возможность добиться заметного увеличения времени теплоотдачи стальной печи в шамоте и кирпиче без существенного уменьшения ее КПД. Для этого достаточно шамотную футеровку делать прим. вдвое толще кирпичной облицовки, а толщину шамотного слоя брать ок. 1 кирпича на 12-17 кВт тепловой мощности печи.

Какой кирпич использовать

Чтобы усилия не пропали даром, а результат радовал как можно дольше, надо уделить внимание выбору материала. Несложно догадаться, что простой кирпич, из которого строят дома, как красный, так и силикатный, для этих целей не подходит

Тут нужен материал, обладающий большой жаростойкостью, устойчивый к перепадам температуры, имеющий привлекательный вид. Промышленность предлагает большой ассортимент подобной продукции

Несложно догадаться, что простой кирпич, из которого строят дома, как красный, так и силикатный, для этих целей не подходит. Тут нужен материал, обладающий большой жаростойкостью, устойчивый к перепадам температуры, имеющий привлекательный вид. Промышленность предлагает большой ассортимент подобной продукции.

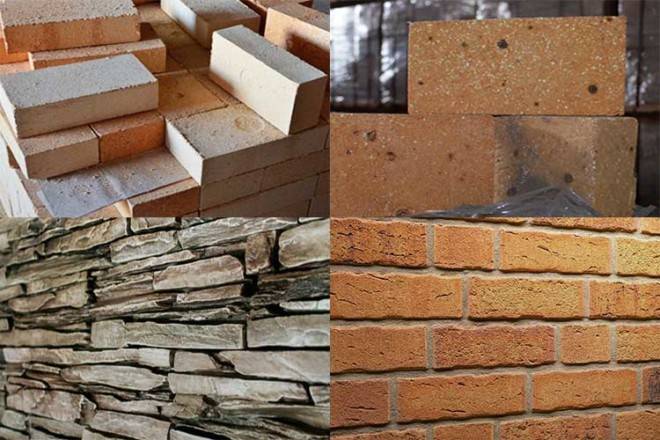

1. Кирпич из шамотной глины. В его состав входит крупный кварцевый песок, кокс, графит. Комбинируя присадки, производители изготавливают материал, выдерживающий экстремальные температуры. Шамотный кирпич обладает отличными характеристиками, правда, имеет высокую цену.
2. Динасовый кирпич изготавливается из кремнийсодержащего порошка с известковым молочком. Он отличается прочностью и жаростойкостью, но крайне восприимчив к температурным колебаниям. Использовать данный материал в помещении, которое большую часть времени не отапливается, – плохая идея.
3. Тальковый сланец, разрезанный механическим способом, – отличный материал для декоративного оформления печей и каминов. Он не подойдет для сооружения полноценной печи, но для обкладки это лучший выбор.
4. Клинкерный кирпич можно использовать, чтобы обложить железную печь в бане, но надо следить, чтобы между металлом и стеной оставался достаточный тепловой зазор.

Стоит также отметить, что ассортимент продукции не ограничен привычными прямоугольными кирпичиками, в продажу поступают изделия разной формы, что позволяет создать функциональную и уникальную по своему дизайну печь.

Почему следует обкладывать кирпичом печь в парилке

Кирпич защитит стены и полки от возгорания

Несмотря на то что современные изделия смотрятся красиво и представительно, в интерьере парилки на фоне натуральной древесины они будут выглядеть неорганично. И это не единственная причина обложить печку в бане кирпичом.

В пользу мероприятия говорят такие факторы:

• Внешняя поверхность металла сильно раскаляется. Это приводит к перегреву помещения и созданию в нем дискомфортной обстановки.
• Опасность возгорания. Если перестараться с топливом, жар от котла становится настолько сильным, что от него может начать сначала тлеть, а затем гореть отделка парной.
• Вероятность получения ожога при случайном прикосновении. В случае с кирпичом такой риск исключается, так как этот материал поглощает тепло, равномерно распределяя его по всему объему.
• Железо быстро нагревается и также быстро остывает. Из-за этого сложно контролировать температурный режим в помещении.
• Защита от коррозии. Рано или поздно с железа сходит защитное покрытие и котел начинает покрываться ржавчиной. Это не эстетично и чревато истончением стенок корпуса печи в будущем.
• Органичность интерьера. Кирпич на фоне древесины смотрится намного лучше, чем металл.

Какую лучше выбрать печь для бани под облицовку кирпичом

Изготовители предлагают печки для бани из железа, нержавейки и чугуна. Наиболее приемлемым вариантом является чугунная печь, так как этот металл имеет самые высокие свойства сохранения тепла.

Стальные нагревательные приборы при разогреве до высокой температуры начинают деформироваться, с чугуном такого не бывает.

После облицовки печки кирпичом, ей приходится переносить разогрев до высоких температур, и чугунная конструкция более предпочтительная, чем стальная печь.

Эксплуатационный срок чугуна при серьезных температурных нагрузках намного дольше, чем срок службы стали.

Кроме того выбирая печку, важно узнать у изготовителя, можно ли ее облицовывать кирпичом, ведь не каждое изделие предусматривает данную возможность. Чугун способен удерживать гораздо больший объем тепла намного дольше, чем другие виды металлов

Чугун способен удерживать гораздо больший объем тепла намного дольше, чем другие виды металлов.

Узнаем более подробно о критериях выбора печи для бани под обкладку кирпичом:

Какой кирпич использовать

Чтобы усилия не пропали даром, а результат радовал как можно дольше, надо уделить внимание выбору материала. Несложно догадаться, что простой кирпич, из которого строят дома, как красный, так и силикатный, для этих целей не подходит

Тут нужен материал, обладающий большой жаростойкостью, устойчивый к перепадам температуры, имеющий привлекательный вид

Промышленность предлагает большой ассортимент подобной продукции

Тут нужен материал, обладающий большой жаростойкостью, устойчивый к перепадам температуры, имеющий привлекательный вид. Промышленность предлагает большой ассортимент подобной продукции

Несложно догадаться, что простой кирпич, из которого строят дома, как красный, так и силикатный, для этих целей не подходит. Тут нужен материал, обладающий большой жаростойкостью, устойчивый к перепадам температуры, имеющий привлекательный вид. Промышленность предлагает большой ассортимент подобной продукции.

1. Кирпич из шамотной глины. В его состав входит крупный кварцевый песок, кокс, графит. Комбинируя присадки, производители изготавливают материал, выдерживающий экстремальные температуры. Шамотный кирпич обладает отличными характеристиками, правда, имеет высокую цену.
2. Динасовый кирпич изготавливается из кремнийсодержащего порошка с известковым молочком. Он отличается прочностью и жаростойкостью, но крайне восприимчив к температурным колебаниям. Использовать данный материал в помещении, которое большую часть времени не отапливается, – плохая идея.
3. Тальковый сланец, разрезанный механическим способом, – отличный материал для декоративного оформления печей и каминов. Он не подойдет для сооружения полноценной печи, но для обкладки это лучший выбор.
4. Клинкерный кирпич можно использовать, чтобы обложить железную печь в бане, но надо следить, чтобы между металлом и стеной оставался достаточный тепловой зазор.

Стоит также отметить, что ассортимент продукции не ограничен привычными прямоугольными кирпичиками, в продажу поступают изделия разной формы, что позволяет создать функциональную и уникальную по своему дизайну печь.
