Как починить светильник

Продолжительность эксплуатации

При ответе на вопрос, как отремонтировать светодиодный светильник своими руками, стоит затронуть тему о сроке службы устройств. Это позволит понять, насколько практичны такие приборы. Одним из самых больших преимуществ использования светодиодов является их выдающаяся продолжительность работы благодаря очень эффективному управлению температурой. Устройства способны отводить тепло через радиаторы, помогая продлить срок службы лампы. Хорошо построенный светодиод с хорошим управлением температурой должен функционировать до 50 000 часов. Остерегайтесь производителей такого оборудования, заявляющих, что его продолжительность работы может быть больше указанного значения.

Возможности запуска при сгоревшем оборудовании

В ремонте люминесцентных ламп есть и свои небольшие хитрости. К примеру, срочно понадобилось запустить подобный световой прибор, а стартер вышел из строя, и нет никакой возможности его заменить. Сам по себе этот элемент схемы служит для разогрева нитей накаливания в люминесцентной трубке.

Ну а если, к примеру, вышел из строя дроссель? Его в наше время и в магазинах не во всех найти можно.

Бездроссельное включение

Продлить работу сгоревшего светового прибора вполне возможно. Есть способ, при котором можно включить люминесцентную лампу дневного света без дросселя и стартера (схема подключения на рисунке). Конечно, этот способ подойдет не всем, нужно хотя бы немного разбираться в электротехнике.

Схема бездроссельного включения

Напряжение подается после короткого замыкания нитей накаливания. Выпрямленное напряжение становится больше вдвое, чего вполне хватает для запуска лампы (эту функцию по идее и выполняет дроссель). Конденсаторы С1 и С2 (на схеме) необходимо подобрать для 600 В, а С3 и С4 – с номинальным напряжением в 1 000 В. По прошествии некоторого времени пары ртути, конечно, осядут в области одного из электродов, и свет от лампы станет намного менее ярким. Избавиться от этого можно будет, всего лишь изменив полярность, т. е. просто развернув реанимированную перегоревшую ЛЛ.

Бесстартерное включение

Существуют осветительные приборы, которые предусмотрены исключительно для работы без стартера. На таких лампах имеется маркировка RS. Если такую трубку установить в светильник, оборудованный прерывателем, лампа очень быстро сгорает. Происходит это по причине необходимости большего времени на разогрев спиралей таких люминесцентных трубок. Долговечность стартера небольшая, он часто перегорает, а потому имеет смысл рассмотреть возможность того, как включить люминесцентную лампу без него. Для этого понадобится установка вторичных трансформаторных обмоток. Если запомнить эту информацию, то уже не возникнет вопроса, как зажечь люминесцентный светильник, если произошло перегорание стартера (схема соединения ниже).

Таким образом без лишних затрат можно даже своими руками собрать люминесцентный светильник.

Схема включения без дросселя и стартера

Как починить вышедший из строя элемент?

Итак, имея представление об устройстве электронной схемы нашей светодиодной лампы, которая не работает, рассмотрим, как отремонтировать ее в домашних условиях.

Первым делом производим визуальный осмотр микросхемы и самих диодов. В 80% случаях поломкой является сгоревший светодиод. Чтобы осуществить ремонт, нужно сначала найти диод, который зрительно отличается от остальных, например, наличием выраженной черной точки, как показано на фото ниже, после чего заменить его на новый.

Видеоурок по ремонту светодиодной лампочки, в которой сгорел светодиод:

Как починить сгоревшую LED лампу с цоколем E27

Также может перегореть токоограничивающий резистор. Редко выходят из строя рабочие конденсаторы, своей поломкой выводя из строя остальные элементы LED устройства.

Раз вы изучаете данную страницу, мы надеемся что у Вас есть паяльник и минимальные понятия в электронике. Теперь о методике поиска неисправности. Проверка диода возможна как мультиметром, так и кроной с ограничивающим резистором 1 кОм. Поочередно ставя проводки на выводы светодиода, исправный будет светить. Мультиметр в положении прозвонка также заставит светодиод светиться, при соблюдении полярности.

Если со светоизлучателем проблемы не выявлено, тестером проверяем ограничивающий резистор, в большинстве схем его номинал около 100- 200 Ом. Более сложный ремонт рекомендуем просмотреть на видео:

Также бичом современных схем является такое понятие, как «холодная пайка». Это когда со временем разрушается контакт в плохо залитом оловом месте пайки.

Цепь разрушается физически и разрывает целостность схемы, в результате чего светодиодная лампа не включается. Отремонтировать поломку можно путем повторного прогрева места контакта с нанесением на него флюса.

Редко встречающиеся неисправности — это пробой выпрямительного диода или конденсатора, который случается во время бросков напряжения. С помощью тестера можно установить это досконально. Выявив причину и заменив перегоревший элемент можно вернуть лампочкам рабочее состояние. Более подробно узнать о том, как проверить конденсатор. вы можете в нашей соответствующей статье.

В более дорогих LED устройствах вместо конденсаторного блока питания стоит импульсный источник питания, который автоматически подстраивается под напряжение в сети, и регулируя его, на выходе держит постоянное значение напряжения и тока, не давая кристаллам диодов перегреваться, обеспечивая долгую службу и постоянный световой поток.

Метод поиска неисправности практически не отличается от вышеописанного, и скорее всего это будет холодная пайка на каком-либо из элементов. Ремонт светодиодной лампы в этом случае не составит труда.

Если же диодная лампочка не загорается либо мерцает, далеко не всегда причина в ее неисправности. В большинстве случае мигание происходит из-за того, что она подключена к выключателю с подсветкой. В этом случае решить проблему можно, заменив выключатель на обычный. Также в качестве ремонта можно рассмотреть еще один простой способ исправить проблему — отключить подсветку на выключателе, отсоединив диодную лампочку в нем.

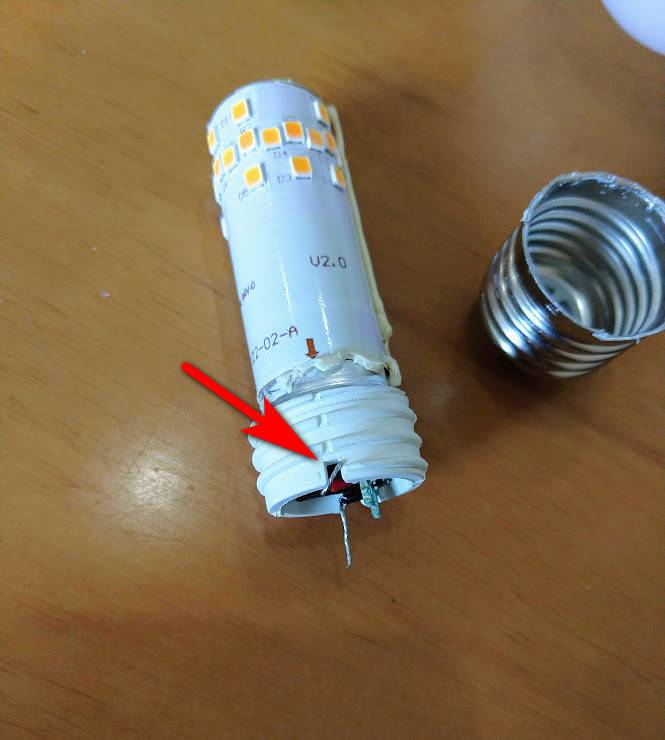

Однако иногда все же лампа может мигать, т.к. в ней что-то отошло, например, отпаялся провод от цоколя. В этом случае отремонтировать ее достаточно просто, по следующей технологии:

Что делать, если настольная лампа мерцает?

Простейшая электрическая схема

Чтобы ремонтировать осветительные приборы, необходимо знать хотя бы общие принципы построения электрических схем. Современные светильники оснащены множеством дополнительных электронных механизмов и обладают разнообразными функциональными возможностями. Однако принцип подключения осветительного прибора (лампочки) практически всегда остается неизменным.

Простейшая электросхема светильника.

На рисунке показаны схемы светильников разных типов с несколькими источниками света, однако они характерны и для настольных ламп.

Важное свойство, особенно для настольных моделей — возможность регулировки яркости и интенсивности освещения. Именно такие приборы имеют повсеместное применение для учащихся, творческих работников и в электронной промышленности на сборке мелких деталей и точных механизмов

В таких моделях электрические схемы несколько сложнее и включают дополнительные элементы для регулировки освещения.

Схема регулятора яркости, где S2, S3, S4 – ступенчатые регуляторы.

Как отремонтировать светодиодный светильник

Светодиодные светильники всё увереннее заменяют привычные и уже морально устаревшие традиционные лампы накаливания. Но каким бы ни было идеальным устройство, она всё равно может ломаться.

Основная причина поломки светодиодного светильника — перегрев. Перегрев чаще всего происходит при эксплуатации LED лампы в повышенных атмосферных температурных диапазонах или при дефектах цоколя. Также причиной поломки LED лампы может быть неисправность драйвера, небольшого компонента, отвечающего за регулировку подачи электропитания к лампе.

Сегодня мы рассмотрим все основные причины и виды поломок светодиодных светильников, а также способы их ремонта. Кроме этого, обязательно рассмотрим ситуации, когда покупка нового светодиодного светильника является более рентабельной и целесообразной, чем попытка его отремонтировать.

Виды поломок и их причины

Причин, по которым люстра перестала корректно функционировать, много. Основные причины сбоев скрыты:

• в выключателе,
• лампочке,
• электропроводке.

Выключатель

Стационарный выключатель, который чаще всего находится на стене, может не работать в результате:

• окисления проводов,
• сбоя в работе трансформатора,
• перегреве,
• неправильно подобранной электросхеме,
• частых скачков в сети,
• перенапряжении.

ВниманиеПричиной поломки может быть неправильная сборка выключателя и некорректная эксплуатация устройства. Например, если на него попала вода

Лампочки

Светодиоды с лампочками могут не работать по причине сбоя или выхода из строя блока питания, выгорания самих светодиодов или перегорания ламп. Лампочки и диоды могут перегореть из-за:

• скачков напряжения,
• высокого напряжения,
• перегрева устройства,
• бракованных деталей в осветительном приборе.

В любом из перечисленных случаев требуется полная замена лампочек или диодов. Чтобы проверить работоспособность лампочки накаливания, необходимо оценить состояние вольфрамовой нити. Легче всего это осуществить так:

1. Достать лампочку из патрона и на свету проверить её на наличие обрыва нити. Если нить цела, то далее нужно протестировать целостность цепи мультиметром.
2. Один из щупов прибора устанавливают на резьбу, а второй — на торец источника освещения. Движение стрелки на приборной панели свидетельствует об исправности лампы. Если стрелка стоит на месте, то лампочка подлежит замене.

При проверке светодиода необходимо осуществить его прозвон мультиметром.

Электропроводка

Проблемы с освещением могут возникнуть из-за неисправности электропроводки, например:

• если возникло короткое замыкание в цепи,
• если было осуществлено неправильное подключение устройства к электросети,
• если не были соблюдены схемы подключения устройства при монтаже.

Чтобы узнать, действительно ли причина неисправности скрыта в проводке, необходимо проверить наличие напряжения. Для этого нужно демонтировать светильник, чтобы получить доступ к отведённым от распределительной коробки проводникам. СоветПроверка напряжения осуществляется индикаторной отвёрткой.

Частые поломки

Качественные led-лампы редко ломаются, про более дешёвые аналоги этого не скажешь. Поломки с ними случаются, чаще всего пробиваются светодиоды или выходит из строя драйвер.

Пробой светодиода

В led-лампах реализовано последовательное подключение светодиодов. Выход одного диода соединяется с входом другого – схема крайне простая. Но достаточно одному кристаллу сломаться, чтобы лампа перестала гореть.

Светодиоды не застрахованы от перегорания, поэтому, если лампа не горит, первым делом следует проверить именно их. Сделать это очень легко. Всё, что вам понадобится — мультиметр.

Как проверить светодиоды на пробой:

1. Осмотрите кристаллы. У исправных равномерная светлая окраска, на пробитых светодиодах видны тёмные пятна.
2. Выпаивайте повреждённые светодиоды. Учтите, что максимальная температура, которую кристаллы выносят без ущерба для своих свойств — +80°C. Используйте для выпаивания маломощный паяльник или утюг.
3. На место выпаянных светодиодов припаяйте исправные аналоги, нанеся на площадку флюс.

Как проверить исправность лампы мультиметром:

Отремонтированная таким путём лампа будет работать, правда, светить она будет немного хуже. Такой вариант срабатывает, если на плате 10 кристаллов или более. Бывает, сгоревшие кристаллы удаётся заменить проволочными перемычками.

Повреждения в драйвере

Если с виду все светодиоды целые или неисправные уже поменяны, а лампа всё не горит, значит, пора переходить к осмотру драйвера. Большинство повреждений можно определить визуально — по изменению внешнего вида резисторов или конденсаторов.

При отсутствии видимых повреждений в драйвере проводят исследования с помощью тестера:

1. Проверьте сначала все элементы, а затем места пайки, так как из-за перепадов температуры контакты ухудшаются или вовсе пропадают. В первом случае лампочка то горит, то гаснет, в последнем — не работает полностью.
2. Чтобы определить повреждения в пайке, внимательно осмотрите её на свету. Места с трещинами тщательно прогрейте паяльником.
3. В диодных мостах редко бывают поломки, поэтому их проверка проводится в последнюю очередь. Если обнаружите пробитый диод, выпаивайте его и проверяйте повторно. Если поломка подтвердилась, замените неисправный диод аналогичным, соблюдая полярность.

Видео-инструкция:

Конструкция и основы функционирования

Конструкция светодиодного светильника

Светодиодные светильники — электрическая дуга, зажигаемая в вакууме на границе p-n перехода. Осуществляя управление напряжением, можно делать регуляцию света дуги. По конструкции люстры включают в себя крепежный узел с блоком управления, радиоприемником, осветительным сегментом, пультом ДУ, декором. Кроме того, часто в приборы встроены музыкальные системы с колонками и ленточной подсветкой.

В состав крепежного узла входит планка с крестовиной, блока управления — контроллеры с печатными платами и проводами, а в сегмент освещения — патроны с гнездами для светодиодов.

Светодиодный светильник своими руками: схемы, фото, видео — Asutpp

Экономные лампы освещения уже есть практически в каждом доме. Предлагаем рассмотреть, как сделать светодиодный светильник своими руками, какие материалы для этого потребуются, а так же советы о том, по каким критериям их необходимо выбирать.

Пошаговая разработка светодиодного светильника

Первоначально, перед нами стоит задача – проверить работоспособность светодиодов и измерить питающее напряжение сети. При настройке данного устройства для предотвращения поражения электрическим током мы предлагаем использовать разделительный трансформатор 220/220 В. Это так же обеспечит более безопасное проведение измерений при настройке нашего будущего светодиодного светильника.

Нужно учесть, что если какие-либо элементы схемы будут подключены неправильно, возможен взрыв, так что строго следуйте инструкции, приведенной ниже.

Чаще всего проблемы неправильной сборки заключается именно в некачественной спайке компонентов.

При расчетах для измерения падения напряжения тока потребления светодиодов нужно использовать универсальный измерительный мультиметр. В основном такие самодельные светодиодные светильники используются на напряжении 12 В, но наша конструкция будет рассчитана на сетевое напряжение 220 В переменного тока.

Видео: Светодиодный светильник в домашних условиях

Высокая светоотдача достигается на диодах при токе 20-25 мА. Но дешевые светодиоды могут давать неприятное голубоватое свечение, которое еще и очень вредно для глаз, поэтому мы советуем разбавлять самодельный светодиодный светильник небольшим количеством красных светодиодов. На 10 дешевых белых будет достаточно 4 светодиода красного свечение.

Схема довольно проста и разработана для питания светодиодов непосредственно от сети, без дополнительного блока питания.

Совет

Единственным недостатком такой схемы является то, что все ее компоненты не изолированы от питающей сети и светодиодный светильник не обеспечит защиту от возможного удара током.

Так что будьте осторожны при сборке и установке данного светильника. Хотя в дальнейшем схему можно будет модернизировать и изолировать от сети.

Упрощённая схема светильника

1. Резистор на 100 ОМ при включении защищает схему от бросков напряжения, если его нет, нужно использовать выпрямительный диодный мост большей мощности.
2. Конденсатор 400 нФ ограничивает силу тока, которая необходима для нормального свечения светодиодов.

   При необходимости можно добавить еще светодиодов, если их суммарное потребление тока не превышает предела, установленного конденсатором.

3. Убедитесь в том, что используемый конденсатор рассчитан на рабочее напряжение не менее 350 В, оно должно в полтора раза превышать напряжение сети.
4. Конденсатор 10 мкФ необходим, чтобы обеспечить стабильный источник света, без мерцаний. Его номинальное напряжение должно быть в два раза больше того, что измеряется на всех последовательно соединенных светодиодах во время работы.

На фото вы видите сгоревшую лампу, которая скоро будет разобрана для светодиодного светильника своими руками.

Перегоревшая лампочка

Лампу разбираем, но очень осторожно, чтобы не повредить цоколь, после этого очищаем его и обезжириваем спиртом или ацетоном

Особое внимание уделяем отверстию. Его очищаем от лишнего припоя и еще раз обрабатываем

Это необходимо для качественной пайки компонентов в цоколе.

Ремонт патрона

Раздробленный патрон или деталь с контактами, покрытыми следами коррозии, починить не удастся. Единственный вариант — замена.

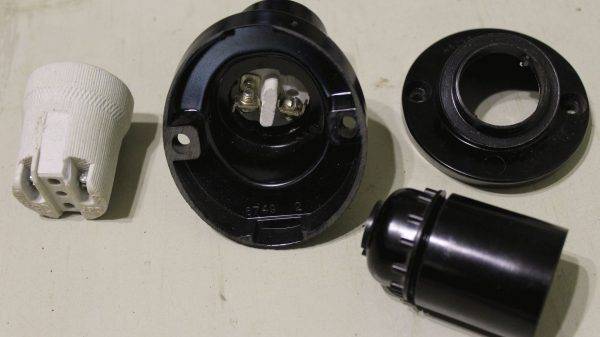

На фотографии вверху показано несколько разновидностей патронов:

Белый керамический патрон, устанавливаемый на плоскость. По конструкции он является составным элементом настольной лампы

Обратите внимание на хорошо изолированный узел. Подобный патрон стоит приблизительно 40 рублей.
Черные патроны подходят к светильникам наклонного типа

Ввиду недостаточно хорошей изоляции устанавливать их в ванной комнате не рекомендуется.

В некоторых случаях для того, чтобы отремонтировать лампу, достаточно почистить контакты патрона. Делают это мелкозернистой шкуркой. Процесс зачистки позволяет уменьшить сопротивление контакта, что помогает упростить розжиг.

Замена светодиодов

Главный недостаток SMD элементов – возникновение некоторых проблем с ремонтом оборудования, имеющего их в своем составе. Демонтировать такие элементы, особенно многовыводные, бывает весьма проблематично. Но если прибор двухвыводный, то выпаять его можно при помощи паяльной станции, и тогда ремонт серьезно упрощается. Возьми двойной паяльник, который идет в составе паяльной станции, разогрей одновременно оба вывода диода и этим же паяльником, как пинцетом, сними элемент с платы.

Если в твоей паяльной станции только один паяльник (что бывает чаще всего), то есть еще один вариант. Можно использовать идущий в составе паяльной станции фен. Обдувай неисправный диод феном и одновременно пытайся сдвинуть его с места иголкой или тонким пинцетом. Как только припой расплавится, светодиод легко снимется с платы.

Для ремонта светодиодных ламп вместо паяльного фена можно использовать технический, но диаметр его сопла должен быть минимальным. В противном случае ты будешь греть алюминиевую подложку и либо вообще ничего не выпаяешь (мощности фена не хватит), либо у тебя послетают со своих мест все светодиоды лампы, либо поотваливаются токопроводящие дорожки. В таком случае ремонт серьезно усложнится, если вообще будет возможен.

Как заменить в лампе светодиоды, если нет фена или паяльной станции

Конечно, далеко не у всех для подобного ремонта есть паяльная станция (у меня, к примеру, дома ее нет). В таком случае для ремонта можно воспользоваться обычным паяльником, немного доработав его жало. Просто накрути медный обмоточный провод диаметром 1-2 мм на жало, а концы провода заточи и залуди. Чем не паяльная станция для ремонта и замены SMD деталей?

Демонтаж SMD светодиода с помощью обычного паяльника

Осталось заменить светодиод, и ремонт можно закончить. Сделать это можно паяльником с тонким жалом или обычным, но доработанным для выпайки (см. фото выше). Перед пайкой удали с контактных площадок лишний припой и нанеси на них флюс. Теперь прикладывай новый светодиод на место, соблюдая полярность, удерживай тонким пинцетом и паяй. Имей в виду, что впаянный светодиод должен быть точно того же типа, что и сгоревший. Иначе такого ремонта ненадолго хватит.

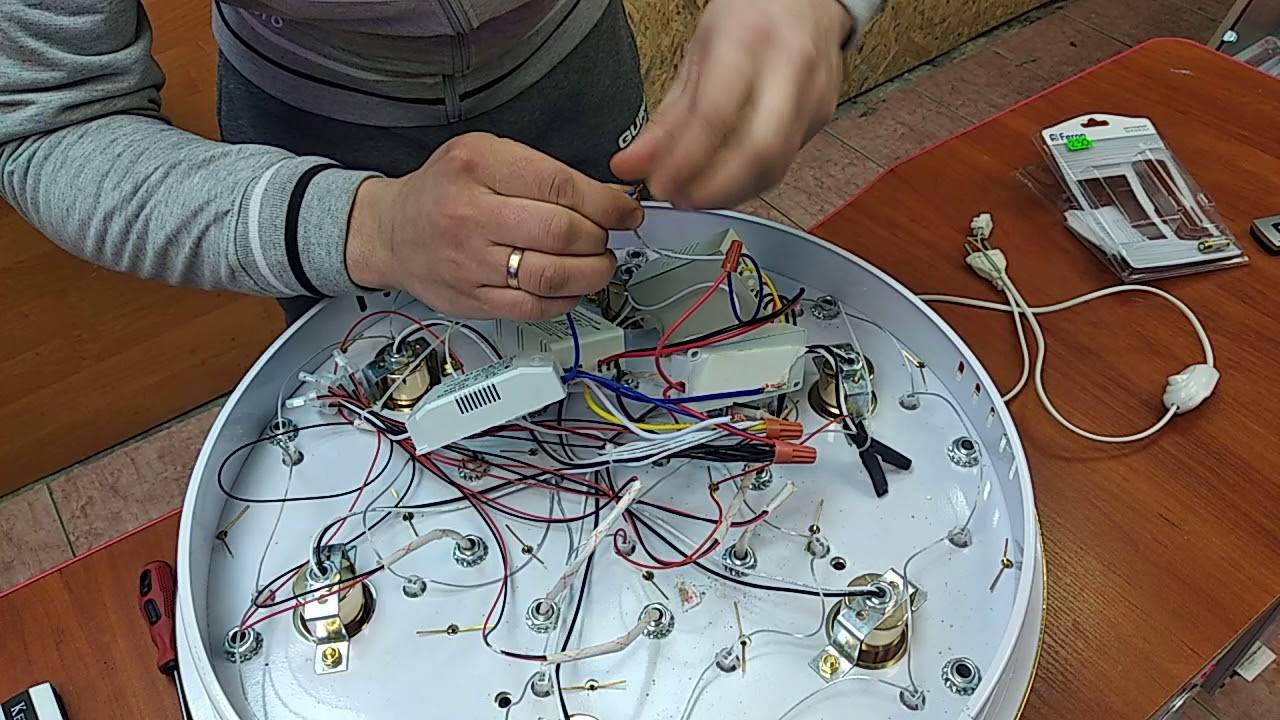

Ремонт приемника радиосигнала

Часто ремонт светодиодных люстр с пультом управления сводится к замене устройства, принимающего радиосигнал. Покупка нового устройства – удовольствие не из дешевых. Поэтому можно постараться починить приемник:

1. Снимите люстру и достаньте приемник;
2. Убедитесь, что он неисправен. Для этого воспользуйтесь мультиметром. Если напряжение на выходах равно нулю, то приступайте к шагу 3;
3. Посмотрите, есть ли паленые следы? Если да, придется покупать новый приемник;
4. Если следов горения нет, проверьте конденсаторы. Если емкость накопителя будет менее 1 микрофарада, то замените его новым (на фото конденсаторы обозначены буквами С с номером).

Вдохнуть новую жизнь в люстру с пультом управления – простая задача для человека, знакомого с основами электрорадиотехники. В противном случае лучше обратиться за помощью к профессионалу. А если стоимость ремонта будет сопоставима с ценой новой люстры, есть смысл задуматься о покупке нового светильника с дистанционным управлением.

Ремонт патрона

Раздробленный патрон или деталь с контактами, покрытыми следами коррозии, починить не удастся. Единственный вариант — замена.

На фотографии вверху показано несколько разновидностей патронов:

Белый керамический патрон, устанавливаемый на плоскость. По конструкции он является составным элементом настольной лампы

Обратите внимание на хорошо изолированный узел. Подобный патрон стоит приблизительно 40 рублей.
Черные патроны подходят к светильникам наклонного типа

Ввиду недостаточно хорошей изоляции устанавливать их в ванной комнате не рекомендуется.

В некоторых случаях для того, чтобы отремонтировать лампу, достаточно почистить контакты патрона. Делают это мелкозернистой шкуркой. Процесс зачистки позволяет уменьшить сопротивление контакта, что помогает упростить розжиг.

Порядок подключения

Все необходимые коннекторы и провода обычно идут в комплекте с электронным балластом. Со схемой подключения вы можете ознакомиться на представленном изображении. Также подходящие схемы приводятся в инструкциях к балластам и непосредственно осветительным приборам.

В такой схеме лампа включается в 3 основные стадии, а именно:

• электроды прогреваются, благодаря чему обеспечивается более бережный и плавный пуск и сохраняется ресурс прибора;
• происходит создание мощного импульса, требующегося для поджига;
• значение рабочего напряжение стабилизируется, после чего напряжение подается на светильник.

Современные схемы подсоединения ламп исключают необходимость применения стартера. Благодаря этому риск перегорания балласта в случае запуска без установленной лампы исключается.

Отдельного внимания заслуживает схема подсоединения сразу двух люминесцентных лампочек к одному балласту. Приборы подключаются последовательно. Для выполнения работы нужно подготовить:

• индукционный дроссель;
• стартеры в количестве двух штук;
• непосредственно люминесцентные лампы.

Последовательность подключения

Первый шаг. К каждой лампочке подсоединяется стартер. Соединение параллельное. В рассматриваемом примере стартер подключаем на штыревой выход с обоих торцов осветительного прибора.

Второй шаг. Свободные контакты подсоединяются к электросети. При этом соединение выполняется последовательно, посредством дросселя.

Третий шаг. Параллельно к контактам осветительного прибора подсоединяются конденсаторы. Они будут уменьшать выраженность помех в электросети и компенсировать возникающую реактивную мощность.

Вы ознакомились с особенностями разных схем подключения ламп люминесцентного типа и теперь сможете самостоятельно справиться с установкой и заменой таких осветительных приборов.

Удачной работы!

Ремонтируем светодиодные светильники и люстры своими руками

Современные технологии производства светотехнической продукции подарили миру светодиодные осветительные приборы, выведя тем самым освещение на новый, принципиально другой уровень работы. Сегодня светодиоды применяются практически повсеместно, вытесняя из обихода морально устаревшие лампы накаливания и опасные для здоровья газоразрядные и люминесцентные источники света.

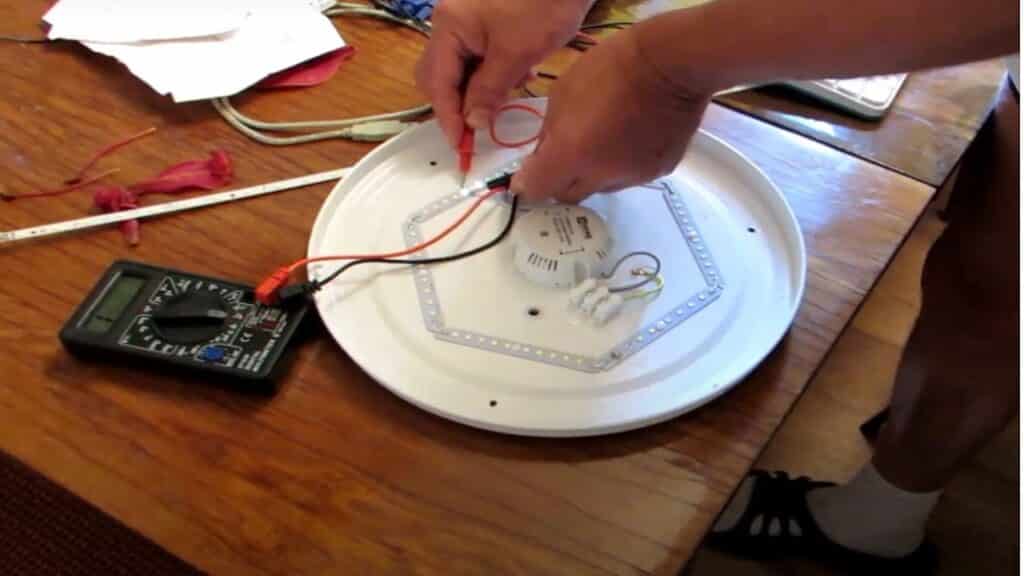

Ремонт светодиодного светильника

Светодиодная продукция имеет массу достоинств, одной из которых является продолжительный период работы. Но даже они выходят из строя. Чтобы избежать лишних затрат ремонт светильников, работающих на светодиодах можно осуществлять своими руками. Как это сделать и что для этого необходимо знать, будет детально разобрано в этой статье.

Устройство светильников и люстр

Процесс сборки осветительных приборов – это механическая работа, которая обычно не вызывает особых сложностей.

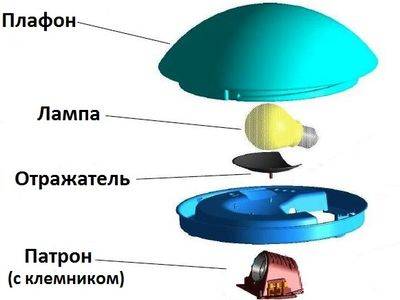

Рассмотрим устройство светильников:

1.Плафон. Выполняет защитную функцию, закрывая лампу, и декоративную. Плафон изготовляется из разнообразных материалов: от стекла и пластика до металла. Он разбирается в первую очередь. Плафон имеет различные варианты крепления, поэтому рассмотрим этот пункт подробней позже.

2.Лампа. В осветительных приборах используются разнообразные виды лампочек: лампы накаливания, светодиодные и люминесцентные лампы. Здесь все зависит от личных предпочтений.

3.Отражатель. Этот элемент в бытовых моделях для квартиры или дома не используется. Сфера применения отражателя – офисные светильники и прожектора. Он имеет белую или зеркальную поверхность, которая служит для создания направленного света.

4.Патрон. Также имеет различные конструкции. Способы его монтажа к люстре и корпусу светильника рассмотрим ниже.

5.Блок-питания или пускающее устройство. Необходимые для работы светодиодных и люминесцентных ламп. Большинство современных энергосберегающих моделей под стандартных патрон выпускаются со встроенной схемой и вкручиваются по аналогии с обычными лампами накаливания.

Ремонт патрона

Раздробленный патрон или деталь с контактами, покрытыми следами коррозии, починить не удастся. Единственный вариант — замена.

На фотографии вверху показано несколько разновидностей патронов:

Белый керамический патрон, устанавливаемый на плоскость. По конструкции он является составным элементом настольной лампы

Обратите внимание на хорошо изолированный узел. Подобный патрон стоит приблизительно 40 рублей.
Черные патроны подходят к светильникам наклонного типа

Ввиду недостаточно хорошей изоляции устанавливать их в ванной комнате не рекомендуется.

В некоторых случаях для того, чтобы отремонтировать лампу, достаточно почистить контакты патрона. Делают это мелкозернистой шкуркой. Процесс зачистки позволяет уменьшить сопротивление контакта, что помогает упростить розжиг.

Распространенные виды поломок

Светодиодные осветительные приборы, из-за своего достаточно сложного устройства, могут иметь самые разнообразные неисправности, от вида которых будет зависеть проводимые своими руками ремонтные действия. Но наиболее часто встречаются типовые поломки, к которым относятся следующие моменты:

• полное или частичное отсутствие освещения;
• появление кратковременного мигания;
• самопроизвольное отключение света во время работы прибора;
• выход из строя лампочки или светодиодов.

Светодиодная лампочка

Привести к поломке светильника такого плана могут самые разнообразные причины. Наиболее часто причинами поломок светодиодных осветительных приборов становятся следующие моменты:

• неправильные условия эксплуатации. При покупке лампы обязательно узнайте, какие условия работы будут считаться оптимальными для нее. Если люстра или настенное бра функционируют в неподходящих условиях, то высока вероятность появления поломки;
• перегрев. Проблемы у светодиодного светильника могут начаться тогда, когда температура диодов превысила 50 градусов. Из-за такой высокой температуры может случиться разрыв контактов нити или самого держателя, а также произойти отслоение на плате контактов;
• выгорание светодиода. Оно может происходить полностью или частично. Причиной этому служит перенапряжение сети или пробой конденсатора (перегорание);

Это основные причины, которые могут привести к неисправности светодиодного прибора. Но кроме них встречаются дополнительные причины, к которым относятся следующие моменты:

• неправильное подключение изделия к сети;
• кратковременное замыкание, появившееся в цепи;
• неправильный монтаж прибора;

Светодиодная люстра на потолке

• несоблюдение схемы его подключения;
• изначально купленное некачественное изделие. Например, это может быть плохая припайка контактов цепи, а также светодиодов и прочих элементов устройства светильника (например, драйвера). Обычно такие моменты носят название «заводской дефект».

Как видим, привести к неисправности данного типа осветительных приборов могут самые разнообразные причины. Поэтому, чтобы сделать ремонт своими руками, необходимо найти в начале причину поломки.

Типы цоколей

Цоколь – это резьба или разъем другого вида, с помощью которого лампочка крепится в патрон или светильник. В цоколе находятся контакты, которые при взаимодействии с контактами светильника проводят ток.

В быту встречаются следующие типы цоколей:

• E27 – самый распространенный тип, вкручивается практически во все люстры и торшеры. Имеет вид резьбы диаметром 27 мм.
• E14 – второй по распространенности цоколь, резьба диаметром 14 мм. Его имеют маломощные модели, которые устанавливаются в торшеры, ночники, настенные декоративные светильники.
• На картинке ниже во втором ряду представлены цоколи трубчатых люминесцентных ламп, встречающихся в длинных потолочных и настенных светильниках.
• В третьем ряду можно увидеть цоколи лампочек, которые встраиваются в потолочный светильник.

Устройство и принцип работы светодиодной лампы

Чтобы исправить led-лампу, надо досконально знать её устройство. Независимо от разновидности применяемых светодиодов, все световые устройства, включая филаментные, имеют одинаковое строение.

Led-лампа состоит из следующих частей:

• Светодиоды. Чаще всего, в led-лампах стоят SMD и COB-чипы. Диоды заменяют только на аналогичные. Если подходящего элемента нет, перепаивают все светодиоды — они должны быть одинаковыми.
• Драйвер. Печатная плата находится внутри корпуса. Этот блок представляет собой генератор тока. У драйвера высокий КПД и широкий диапазон рабочих температур (-40….+70°C).
• Цоколь. В led-лампах он из металла или керамики. Также может быть изготовлен из термостойкого пластика. В брендовых лампах цоколь не припаивается — это предотвращает его окисление. Существует несколько видов цоколей, в бытовых лампах, чаще всего, применяют штыревые и резьбовые.
• Монтажная плата. На ней расположены светодиоды. Материал платы — анодированный алюминиевый сплав. Бывает, для удобства, места под диоды пронумерованы — чтобы не спутать последовательность.
• Радиатор. Он мешает перегреву и преждевременному перегоранию лампы. В бюджетных лампах элемент сделан из пластика. В качественных часто стоят металлические нержавеющие радиаторы, толщина которых зависит от мощности диодов.
• Оптические элементы. Большинство led-ламп оснащается рассеивателем. Чаще из матового пластика. Рассеиватель, концентрируя световой поток под определённым углом, делает его максимально равномерным.Плюс рассеивателей — полная безопасность. В отличие от стеклянных колб, он не может лопнуть, создавая угрозу травмирования людей.

Устройство и принцип работы led-лампы:

• Питающее напряжение от патрона поступает на выводы цоколя, к которому припаяна пара проводов — через них напряжение подаётся на вход драйвера, а с него напряжение постоянного тока идёт на плату со светодиодами.
• Чтобы рассеять свет или защитить токопроводящие части от прикосновения человека, плату со светодиодами прикрывают специальным стеклом.
