Одна лампа – один выключатель
Самая простая схема состоит из одного осветительного элемента и одноклавишного рубильника.
Теоретически подключение не отличается от описанного выше – нулевая жила идет напрямую от распределительного щита к потребителю, а вот в фазный производится врезка прерывателя. Но практически все выглядит несколько сложнее.
Для подключения такого типа в первую очередь следует определиться с местом монтажа распределительной коробки.
Ее следует установить, как можно ближе к месту установки выключателя, при этом должна исключаться легкость доступа к ней.
От этого напрямую зависит количество проводов, требуемого для создания ветки. Оптимальное ее расположение – под потолком над рубильником.
А далее все просто:
- Определяем месторасположение осветительного элемента – лампы (к примеру – в центре потолка);
- Выбираем место установки прерывателя (условно – ниже распределительной коробки);
- В распределительную коробку заводим проводку, идущую от распределительного щита;
- По потолку прокладываем проводку (по возможному кратчайшему пути) от патрона лампы и тоже ее заводим в коробку;
- Остается провести укладку провода от выключателя к распределительной коробке.
Для простоты провод, идущий от щита к коробке, обозначим как «ввод», а от коробки к потребителю – «вывод».
Для схемы с одноклавишным выключателем и одной лампой используются двухжильные провода.
После укладки всей проводки (открытым или закрытым способом) остается только все правильно соединить и для этого важно определить, какая жила — фазная, а какая – нулевая. Узнать это можно при помощи индикаторной отвертки, сделав соответствующую проверку на выводах из распределительного щита до отключения питания электросети. Узнать это можно при помощи индикаторной отвертки, сделав соответствующую проверку на выводах из распределительного щита до отключения питания электросети
Узнать это можно при помощи индикаторной отвертки, сделав соответствующую проверку на выводах из распределительного щита до отключения питания электросети.
Чтобы было понятнее, рассмотрим, как все правильно соединить, используя разный окрас оплетки жил проводки.
К примеру, для создания ветки питания осветительного элемента использовался провод с жилами, окрашенными в коричневый и синий цвета.
При подключении вводного провода к распределительному щиту коричневую жилу соединили с фазным выводом, а синюю – с нулевым.
Зная это, остается только все правильно соединить в распределительной коробке.
Поскольку «ноль» идет напрямую на потребителя, то синюю (нулевую) жилу ввода соединяем с соответствующей по цвету жилой вывода.
Остается включить в схему рубильник. От него к распределительной коробке тоже кинут двухжильный провод, но в этом случае он — две части одной линии (фазной).
Берем коричневую (фазную) жилу ввода и соединяем ее с любой из жил, к примеру, тоже с коричневой, ведущей на выключатель.
Остается только синюю жилу, идущую из выключателя, соединить с коричневой жилой вывода.
Далее все места соединения необходимо качественно заизолировать, и только после этого – проверять работоспособность созданной ветки путем подачи на нее напряжения.
Это мы рассмотрели детально способ подключения одной лампы к одноклавишному прерывателю.
Все последующие схемы построены по описанному принципу, поэтому укажем только их ключевые моменты.
Основы подключения к 220 В
Такой результат получается если из таблицы взять максимальное значение падения напряжения.
При этом избегают попадания горячего воздуха на полупроводник. Самые применяемые два: SMD и такой же
Визуальное определение полярности Несмотря на множество существующих в настоящее время видов конструкций светодиодного оборудования , наиболее широкое распространение получили излучающие свет диоды, заключенные в цилиндрический корпус D от 3,5 мм. При этом каждый раз придется кропотливо пересчитывать сопротивление ограничительного резистора. Есть варианты для цепей с переменным током напряжения, подойдут от В и выше. Этапы сборки При самостоятельной сборке и последующем тестировании излучающих свет диодов в рабочем режиме, целесообразно воспользоваться данной последовательностью: определиться с техническими характеристиками, отраженными в сопроводительной документации; составить схему подключения с учетом уровня напряжения; вычислить показатели потребляемой мощности электроцепи; подобрать драйвер или блок питания с оптимальной мощностью; рассчитать резистор при стабилизированном напряжении; определить полярность LЕD-источника; припаять провода к светодиодным выходам; подсоединить источник питания; зафиксировать диод на радиаторе.
При смене полярности напряжение станет падать на сопротивление, поэтому светодиод будет полностью защищен от потенциального пробоя. Расчетное значение сопротивления мы округлили в большую сторону, значит ток в цепи будет меньше, то есть мы получили завышенное значение мощности. Выбирайте конденсатор неполярного типа, рассчитанный для эксплуатации в сети с напряжением не ниже В. Например, программы для расчета индуктивностей, фильтров различного типа, стабилизаторов тока.
Простейшая схема подключения светодиода
Он подключается последовательно через резистор либо через драйвер питания, регулирующий величину тока. Диммер — это устройство для расширения функциональных возможностей светодиодных источников. Рис 3. Кроме того, зажигалка или брелок вещь одноразовая, копеечная: кончился газ или села батарейка — сувенир просто выкинули. Выпрямительный диод служит для защиты led-диода от обратного напряжения.
К числу самых распространенных вариантов определения полярности светоизлучающих диодов относятся первые три способа, которые должны выполняться с соблюдением стандартной технологии. Изменяя через специальный драйвер питания яркость каждой матрицы можно добиться любого света свечения.
В связи с тем, что в производстве кристаллов используют десятки химических соединений, точного напряжения для всех светодиодов одного цвета не существует. Внешний квантовый выход — одна из основных характеристик эффективности светодиода. Особых пояснений программа не требует. Расчет резистора для светодиода
Как выбрать устройство для освещения
В первую очередь, необходимо сравнивать мощность. Это позволит выбрать изделие с оптимальным уровнем потребления электроэнергии. При этом, сравнивая, необходимо помнить, что лампочка в 60 Вт будет светить значительно хуже, чем 100-ватная.
Не менее важным параметром является световой поток, он позволяет узнать, сколько люмен в лампе. Чтобы увязать эти два параметра, существует специальная таблица, демонстрирующая соотношение мощности светодиодной лампы лампе накаливания или люминисцентной.
Анализируя такую таблицу эквивалентности, можно сделать вывод, что люминисцентная светодиодная лампа является самой эффективной. Так, стандартная лампочка накаливания 60 Вт будет освещать так же, как энергосберегающая при потреблении 13-14 Вт или светодиодная мощностью всего в 6 Вт.
Сравнение ламп накаливания и светодиодных не в пользу первых и по срокам службы. Так, лампочка накаливания 40 Вт служит всего 1200 часов (в среднем). В то время, как светодиодная выдерживает 25000 часов или до 20 лет эксплуатации.
Процесс выбора в магазине существенно облегчит таблица мощности энергосберегающих ламп, которая позволяет оценить соответствие светодиодных ламп лампам накаливания. Световой поток люминесцентных ламп существенно выше, чем стандартных, но и стоят они гораздо дороже. Это является их основным недостатком.
Кроме того, следует иметь в виду, что, несмотря на одинаковую мощность светодиодных ламп, яркость их у различных производителей может существенно отличаться, а расчет соответствия мощности и яркости является достаточно трудоемким. Сравнить яркость и мощность лампы накаливания со светодиодным эквивалентом достаточно сложно. Для этого нужны специальные приборы.
Также важно учитывать, что при потребляемой энергии в 1 Вт световой поток энергосберегающего устройства освещения зависит от объема колбы (чем он больше, тем выше количество света). Поэтому при выборе изделия для установки дома следует делать поправку на размер. В последнее время приобретают популярность КЛЛ (компактные люминисцентные изделия), которые имеют изогнутую форму и по этой причине могут помещаться в небольшие комнатные светильники
В последнее время приобретают популярность КЛЛ (компактные люминисцентные изделия), которые имеют изогнутую форму и по этой причине могут помещаться в небольшие комнатные светильники.
Важным отличием лампочек накаливания от светодиодных ламп является то, что первые обеспечивают освещенность равномерно во все стороны, а у вторых – световой поток является направленным. Установка рассеивателя для более равномерного распределения света заберет у источника часть мощности.
Итак, чтобы сравнить различные виды источников света, можно использовать специальную таблицу. Однако для ее корректного использования необходимо знать, сколько люмен в лампе накаливания, как измерить мощность лампочки (или как рассчитать или узнать этот показатель), а также необходимую отдачу света от источника и так далее. Кроме того, устройства одного типа могут отличаться по яркости, а, значит, требуется ее измерение. Чтобы избежать необходимости периодически рассчитывать, какую лампочку купить, рекомендуется воспользоваться специальным калькулятором, который можно найти в сети Интернет.
amperof.ru
Замена люминесцентных ламп Т8 на светодиодные
Часто, при ремонте помещений, выбрасываются совершенно нормальные по внешнему виду, но не работающие настенно-потолочные светильники с люминесцентными лампами.
Хозяин зачастую говорит: «Все старье выбросить, потому что купим новые — светодиодные!» Человек просто не в теме и не знает, что нужно всего-то немного модернизировать схему, установить светодиодные лампы Т8 с цоколем G-13 и спокойно пользоваться не покупая новые светильники, которые вместе с выброшенными обойдутся значительно дороже.
Основные моменты выбора любых светодиодных ламп смотри здесь.
Конструктивные особенности
Для начала следует понять, что представляют собой такие лампы.
С виду, полностью повторяют форму обычных люминесцентных ламп, которые годами использовались в большинстве общественных и административных зданий.
Естественно внутри у них, как и у других светодиодных ламп, имеется драйвер (блок питания), а форма корпуса (трубка) обусловлена сферой применения, в данном случае — прямая замена устаревших люминесцентных ламп.
Корпус светодиодной лампы Т8 бывает двух видов:
- Цельная матовая или прозрачная поликарбонатная трубка ? 26 мм;
- Тыльная половина трубки сделана из алюминиевого круглого профиля и выполняет роль радиатора, лицевая — это рассеиватель из поликарбоната.
Рассеиватели для светодиодной лампы Т8 выпускаются как прозрачными, так и матовыми.
Здесь надо отметить что, по личным ощущениям, не высоко расположенные растровые светильники со светодиодными лампами Т8, имеющими прозрачный отражатель, немного слепят и такие лампы я лично ставил бы в закрытые светильники. С другой стороны, матовый рассеиватель «съедает» часть светового потока и при покупке это надо учесть.
В качестве излучателя света применяется светодиодная линейка.
Важно! Некоторые лампы имеют поворотный, с храповым механизмом, цоколь, видимо для возможности лучшей ориентации направления светового потока и при установке светодиодной лампы Т8 нужно будет проследить правильное расположение контактов лампы в патроне. ИМХО продуманная штука, удобно.
Длина трубок светодиодных ламп Т8 с цоколем G-13 соответствует стандартным размерам: 600, 900, 1200, 1500 мм
Длина трубок светодиодных ламп Т8 с цоколем G-13 соответствует стандартным размерам: 600, 900, 1200, 1500 мм.
Световой поток светодиодных ламп Т8 несколько ниже чем у люминесцентных ламп, но у вторых этот показатель падает в течение срока эксплуатации чего практически нельзя сказать о светодиодных лампах. Например, известная фирма Osram заявляет, что при сроке службы 30000 ч. спад светового потока составит 0,7.
Преимущества
Как всегда срок службы светодиодных ламп заявляется производителями 30000 часов и более, но все зависит от производителей драйверов и светодиодов. В целом, замена люминесцентных ламп на светодиодные лампы Т8 имеет под собой целый ряд положительных моментов:
Безопасная и быстрая замена люминесцентных ламп на светодиодные. Не требуется обслуживание, кроме периодической протирки от пыли или грязи. Экономия электроэнергии до 65% по сравнению с люминесцентными лампами на стандартных ПРА; Длительный заявленный срок службы до 50000 ч. (обычно 30000 ч.); Отсутствие мерцания. Можно использовать в детских дошкольных учреждениях; Высокий индекс цветопередачи Ra>80%
Важно для фото- и видеосъемки; Не содержат ртути и соответствуют стандарту RoHS; Как у всех светодиодных ламп широкий диапазон рабочего напряжения 110-240В / 50-60Гц
Недостатки
Практически нет, но некоторые премиум модели ламп дороговаты. Погнавшись за дешевизной, можно нарваться на некачественный продукт.
Подключение
Первым делом при модернизации, нужно отключить подачу электропитания на светильник, а в идеале вообще снять его. Вторым важным моментом является ознакомление с инструкцией и схемой подключения, которая находится либо внутри упаковки, либо нарисована на ней.
- Подключение без модернизации светильника. Некоторые светодиодные лампы Т8 предназначены для подключения с электромагнитными ПРА (выкручивается только стартер), причем работа с электронными ПРА чаще всего не допускается, но уже есть и такие.
- Другие подключаются напрямую к сети 220 В. В этом случае из схемы светильника исключаются как ПРА, так и стартер, а к лампам просто подводится 220 В. Здесь возможно понадобятся дополнительные провода или как-то срастить старые (смотря какая ситуация).
Вот типичная схема подключения светодиодных ламп Т8 в светильнике. Количество ламп большого значения не имеет.
И в конце как всегда нашел в сети короткое видео, в котором довольно просто и наглядно, очень по-дилетантски показано устройство и подключение светодиодной лампы Т8.
Распиновка светодиода
Для решения вопроса существует всего 3 способа:
Конструктивно
Согласно нормам, принятым во всем мире, на обычном светодиоде (не SMD типа), длинная ножка всегда является «+» или же анодом. Для работы светодиода на него должна подаваться положительная полуволна. А короткая – катодом.
С помощью мультиметра
Для проверки необходимо переключатель прибора поставить в режим «Прозвонка» и установить красный щуп мультиметра на анод, а черный – на катод. В результате светодиод должен засветиться. Если этого не произошло, необходимо поменять полярность (черный на анод, а красный на катод).
Визуально
Если присмотреться к светодиоду, то можно увидеть 2 кончика возле кристалла. Тот, который больше – катод, тот, что меньше – анод.
Как подключить светодиод к сети 220 вольт
Светодиод – это разновидность полупроводниковых диодов с напряжением и током питания намного меньшим, чем в бытовой электросети. При прямом подключении в сеть 220 вольт, он мгновенно выйдет из строя.
Поэтому светоизлучающий диод обязательно подключается только через токоограничивающий элемент. Наиболее дешевыми и простыми в сборке является схемы с понижающим элементом в виде резистора или конденсатора.
Первое, что нужно знать при подключении к сети 220В, — для номинального свечения через светодиод должен проходить ток в 20мА, а падение напряжения на нем не должно превышать 2,2-3В. Исходя из этого, необходимо рассчитать номинал токоограничивающего резистора по следующей формуле:
- где:
- 0,75 – коэффициент надежности LED;
- U пит – это напряжения источника питания;
- U пад – напряжение, которое падает на светоизлучающем диоде и создает световой поток;
- I – номинальный ток, проходящий через него;
- R – номинал сопротивления для регулирования проходящего тока.
После соответствующих вычислений, номинал сопротивления должен соответствовать 30 кОм.
Однако не стоит забывать, что на сопротивлении будет выделятся большое количество тепла за счет падения напряжения. По этой причине дополнительно необходимо рассчитать мощность этого резистора по формуле:
Для нашего случая U – это будет разность напряжения питающей сети и напряжения падения на светодиоде. После соответствующих вычислений, для подключения одного led мощность сопротивления должна равняться 2Вт.

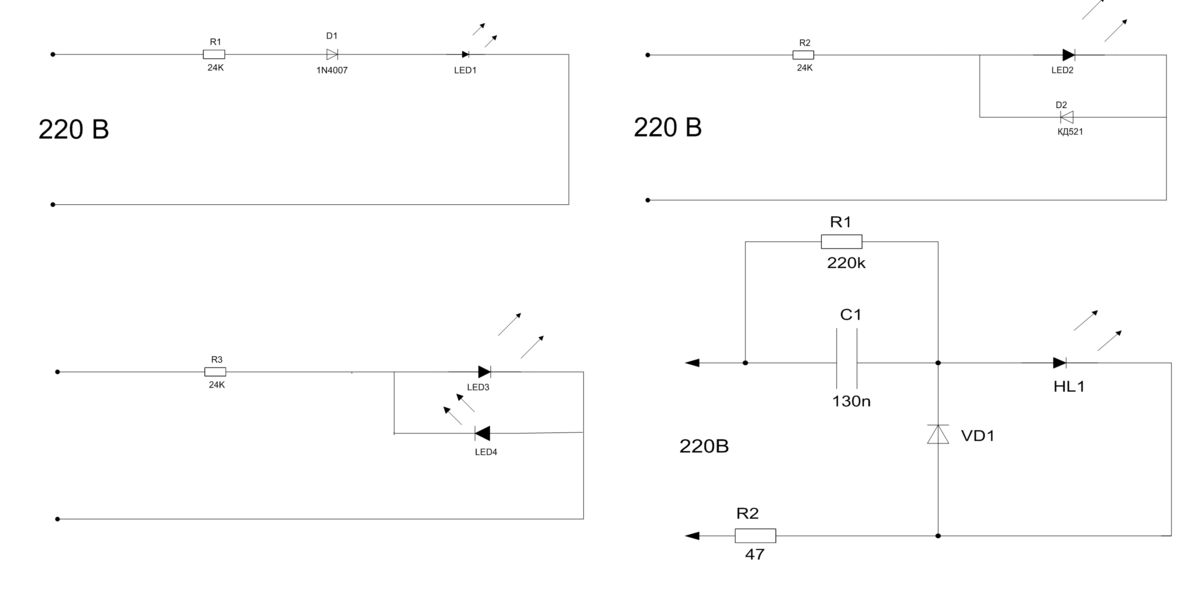

Важный момент, на который нужно обратить внимание при подключении светодиода в сеть переменного тока – это ограничение обратного напряжения. С этой задачей легко справляется любой кремниевый диод, рассчитанный на ток не менее того, что течет в цепи

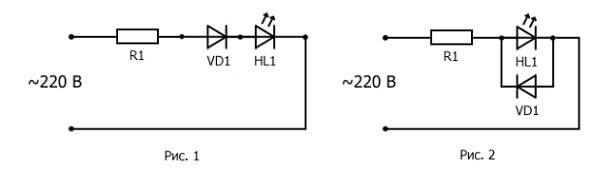

Подключается диод последовательно после резистора или обратной полярностью параллельно светодиоду.
Существует мнение, что можно обойтись без ограничения обратного напряжения, так как электрический пробой не вызывает повреждения светоизлучающего диода. Однако обратный ток может вызвать перегрев p-n перехода, в результате чего произойдет тепловой пробой и разрушение кристалла светодиода.
Вместо кремниевого диода можно использовать второй светоизлучающий диод с аналогичным прямым током, который подключается обратной полярностью параллельно первому светодиоду. Отрицательной стороной схем с токоограничивающим резистором является необходимость в рассеивании большой мощности.
Эта проблема становится особо актуальной, в случае подключения нагрузки с большим потребляемым током. Решается данная проблема путем замены резистора на неполярный конденсатор, который в подобных схемах называют балластным или гасящим.
Включенный в сеть переменного тока неполярный конденсатор, ведет себя как сопротивление, но не рассеивает потребляемую мощность в виде тепла.
В данных схемах, при выключении питания, конденсатор остается не разряженным, что создает угрозу поражения электрическим током. Данная проблема легко решается путем подключения к конденсатору шунтирующего резистора мощностью 0,5 ватт с сопротивлением не менее 240 кОм.
Расчет резистора для светодиода
Во всех выше представленных схемах с токоограничивающим резистором расчет сопротивления производится согласно закону Ома:
R = U/I
- где:
- U – это напряжение питания;
- I – рабочий ток светодиода.
Рассеиваемая резистором мощность равна P = U * I.
Если планируется использовать схему в корпусе с низкой конвекцией, рекомендуется увеличить максимальное значение рассеиваемой резистором мощности на 30%.
Расчет гасящего конденсатора для светодиода
Расчёт ёмкости гасящего конденсатора (в мкФ) производится по следующей формуле:
C = 3200*I/U
- где:
- I – это ток нагрузки;
- U – напряжение питания.
Данная формула является упрощенной, но ее точности достаточно для последовательного подключения 1-5 слаботочных светодиодов.
Для защиты схемы от перепадов напряжения и импульсных помех, гасящий конденсатор нужно выбирать с рабочим напряжением не менее 400 В.
Конденсатор лучше использовать керамический типа К73–17 с рабочим напряжением более 400 В или его импортный аналог. Нельзя использовать электролитические (полярные) конденсаторы.
Устройство светодиодных ламп для цепей переменного тока напряжением 220В
Светодиодные лампочки состоят из следующих компонентов:
- Цоколя (Е27, Е14, Е40 и так далее) для вкручивания в патрон светильника, бра или люстры;
- Диэлектрической прокладки между цоколем и корпусом;
- Драйвера, на котором собрана схема для преобразования переменного напряжения в постоянного необходимой величины;
- Радиатора, который служит для отвода тепла от светодиодов;
- Печатной платы, на которую впаиваются светодиоды (типоразмеров SMD5050, SMD3528 и так далее);
- Резисторов (чипы) для защиты светодиодов от пульсирующего тока;
- Светорассеивателя для создания равномерного светового потока.
Что нужно знать о безопасности при закреплении на потолке?
Здесь специалисты дают несколько важных рекомендаций:
Светодиоды сильно греются
Потому применяют специальные радиаторы, отвечающие за охлаждение.
Контакт и отвод тепла улучшается благодаря специальной термопасте на месте соединения между двумя важными элементами.
При установке важно проследить за тем, чтобы вокруг радиаторов было свободное место, не замкнутое. Иначе светодиоды выйдут из строя раньше времени.
Возле нагревающихся приборов монтировать светильники тоже запрещается. Специальные регуляторы и лампочки с функцией диммирования понадобятся тем, кому интересно регулировать уровень яркости, освещения. Доступность ламп для замены – важный фактор при выборе подходящих моделей.
Где можно повесить светодиодный светильник?
Натяжные и подвесные потолочные конструкции – вот вместе с какими изделиями чаще всего используются точечные светодиодные светильники. Устройства могут располагаться по центру или по бокам. Здесь каждый покупатель выбирает вариант, который лучше всего отвечает текущим условиям эксплуатации.
Особые случаи
В зависимости от вида устройства способы установки и подключения будут иметь особенности.
Модели с галогенными лампами
Галогенные лампочки подключаются параллельно, поэтому при поломке одного компонента остальные будут светиться
При покупке галогеновых ламп важно правильно подобрать мощность. Установка ламп, на которые не рассчитан трансформатор, грозит перегрузкой и поломкой. Для качественного подключения нужно выполнять следующие требования:
Для качественного подключения нужно выполнять следующие требования:
- Длина проводов от трансформатора до ламп должна быть не более 2 м, чтобы не снижалась яркость свечения из-за потерь.
- Нельзя устанавливать галогеновую люстру около источников тепла или на горючем материале.
- Запрещено использование диметров для управления галогенками.
Галогенные лампочки подключаются только в перчатках!
Подключение светодиодной люстры
Монтаж производится по стандартному алгоритму. Светодиодную люстру рекомендовано устанавливать в комнатах с подвесным потолком, так как он плохо переносит высокие температуры. При поломке одного светодиодного элемента требуется замена всей ленты. Устанавливая новые компоненты, требуется соблюдать полярности.
При наличии подсветки, гирлянд
Дополнительно в составе прибора могут быть гирлянды и осветители. Они снабжены собственными блоками, которые имеют индивидуальные алгоритмы работы. Для изменения режима подсветки используются более сложные контроллеры и ПДУ.
Китайские люстры
На современном рынке широко представлена и китайская продукция. Они пользуются большим спросом у населения из-за низкой стоимости и большого дизайнерского разнообразия. Китайские устройства имеют в своем составе дешевую электронику, поэтому перед подключением надо обязательно провести предварительные испытания. Следует визуально осмотреть соединения, целостность проводов, изоляционные слои. Каждый контакт требуется проверить отдельно, всю цепь нужно прозвонить. Сломанный элемент требуется заменить.
Как правильно подключать светодиоды
https://youtube.com/watch?v=4jAnsqTsfNU
Параллельное подключение
Вообще параллельное соединение не рекомендуется. Даже у одинаковых диодов параметры номинального тока могут различаться на 10-20%. В такой цепи диод с меньшим номинальным током будет перегреваться, что сократит срок его службы.
Проще всего определить совместимость диодов при помощи низковольтного либо регулируемого источника питания. Ориентироваться можно по «напряжению розжига», когда кристалл начинает лишь чуть светиться. При разбросе «стартового» напряжения в 0,3-0,5 В параллельное соединение без токоограничивающего резистора недопустимо.
Последовательное подключение
Расчёт сопротивления для цепи из нескольких диодов: R = (Uпит — N * Uсд) / I * 0.75
Максимальное количество последовательных диодов: N = (Uпит * 0,75) / Uсд
При включении нескольких последовательных цепочек LED, для каждой цепи желательно рассчитать свой резистор.
Как включить светодиод в сеть переменного тока
Если при подключении LED к источнику постоянного тока электроны движутся лишь в одну сторону и достаточно ограничить ток с помощью резистора, в сети переменного напряжения направление движения электронов постоянно меняется.
При прохождении положительной полуволны, ток, пройдя через резистор, гасящий избыточную мощность, зажжёт источник света. Отрицательная полуволна будет идти через закрытый диод. У светодиодов обратное напряжение небольшое, около 20В, а амплитудное напряжение сети – около 320 В.
Какое-то время полупроводник будет работать в таком режиме, но в любой момент возможен обратный пробой кристалла. Чтобы этого избежать перед источником света устанавливают обыкновенный выпрямительный диод, выдерживающий обратный ток до 1000 В. Он не будет пропускать обратную полуволну в электрическую цепь.
Схема подключения в сеть переменного тока на рисунке справа.
Как проверить работоспособность?
Чтобы проверить драйвер без нагрузки, достаточно подать на вход блока 220 В. Если устройство исправно, на выходе появится постоянное напряжение. Его значение будет немного больше верхнего предела, указанного в маркировке драйвера.
Если, к примеру, на стабилизаторе стоит диапазон 27-37 В, то на выходе должно быть около 40 В. Чтобы поддерживать ток в заданном диапазоне, при увеличении сопротивления нагрузки (без нагрузки оно стремится к бесконечности) напряжение также растёт до определенного предела.
Данный способ проверки прост и доступен, но не позволяет делать однозначные выводы о 100%-ной исправности устройства. Попадаются драйвера, которые после включения без нагрузки не запускаются или ведут себя непонятным образом.
Второй вариант проверки:
- Подключите к выходу драйвера резистор, подобрав его сопротивление на основе закона Ома. К примеру, мощность драйвера 20 Вт, ток на выходе 600 мА, напряжение – 25-35 В. Искомое сопротивление будет составлять 38-58 Ом.
- Подберите сопротивление из заданного диапазона и с соответствующей мощностью. Даже если она будет небольшой, то этого вполне хватит для проверки.
- Подключите резистор и замерьте тестером выходное напряжение. Если оно в заданных пределах, то драйвер точно исправен.
При поиске поломок необходимо учитывать принцип устройства схемы. В линейных и импульсных схемах поломки могут быть связаны с определенными проблемами. Возможные неисправности:
- В линейных стабилизаторах для защиты от перепадов напряжения применяют пару резисторов сопротивлением от 5 до 100 Ом. Один стоит на входе диодного моста, второй – на выходе. Чтобы уменьшить мерцание, параллельно нагрузке включают конденсатор-электролит максимальной емкости.Неисправности линейных драйверов могут быть связаны с перегоранием одного или сразу двух защитных резисторов.
- В импульсных преобразователях тока микросхемы защищены от перегрузки, перегрева и перенапряжения и по идее не могут сломаться. На деле же любая микросхема, особенно в драйверах китайского производства, может прийти в негодность.Проблема усложняется тем, что многим китайским микросхемам трудно найти замену. Некоторые из них невозможно найти даже в интернете.
