Как легко и быстро построить беседку с камином своими руками? Виды и проекты +Фото и как построить под ключ

Мастер-класс. Дачное барбекю из кирпича

Такое барбекю – наиболее подходящий вариант для загородного участка. Сооружение простое, но надежное и прочное. Пошаговая инструкция, которая приведена ниже, поможет вам сделать все быстро и правильно.

Для начала составьте детальный план

Ниже приведена примерная схема, однако вы должны принимать во внимание тот факт, что ваша печь будет иметь свои особенности – как декоративные, так и конструктивные

Заранее подумайте о нише для топлива, а также о месте для гриля (оно должно располагаться на высоте примерно 0,6-0,7 метра), в то время как печь должна быть приблизительно на 10 сантиметров ниже.

Закончив с составлением проекта, переходите непосредственно к практике. Работу начинайте, как и в случае с предыдущими вариантами, с сооружения фундамента.

Основание в данном случае тоже должно быть армированным и монолитным. Выкопайте котлован глубиной примерно 50 сантиметров, засыпьте дно гравийно-щебневой смесью, полейте водой и хорошенько утрамбуйте.

Приступайте к установке арматуры, сформируйте каркас. Изготовьте опалубку и залейте фундамент бетоном.

Примерно через две недели, когда бетон полностью высохнет, начинайте строительство кирпичного барбекю.

Печь выкладывайте с использованием шамотного кирпича. Стоит такой недорого, однако отличается прочностью и устойчивостью к критическим температурам. Подготовьте красную глину, песок и цемент заранее (все это потребуется для приготовления раствора).

Приготовьте раствор и начинайте кладку. Не спешите во время работы, действуйте по плану, постепенно выкладывайте каждый новый ряд. Регулярно контролируйте качество работы строительным уровнем.

Выложите пьедестал под барбекю. Высотой не более 70-ти сантиметров.

Ряд №2 должен быть смещен на 1/2 кирпича.

Глубина печи должна составлять как минимум 3 кирпича, в то время как длина – 6. Применяйте все тот же шамотный кирпич, а на перекрытиях располагайте арматурные пруты.

Далее начинайте сооружать дымоход. Если расчеты были верными, то никакие трудности возникнуть не должны. Обязательно позаботьтесь о «каминном зубе» на тыльной стенке печки (необходим для улучшения тяги).

В конце добавьте декоративные элементы на свой вкус. Очистите кладку от излишков раствора, можете покрасить конструкцию краской для визуального выделения швов. В принципе, уже можно приступать к эксплуатации конструкции.

Теперь вы знаете все про беседки с мангалом, их особенности, типы и варианты сооружения. Не забудьте посмотреть еще одно полезное видео в конце статьи! Удачи в работе!

Рекомендации по выбору кирпича

Свод жарочной камеры

Для образования козырька по верху жарочного шкафа, свод выдвигается на 50 мм.

Формирование свода жаровни. Выглядит сложно, выполняется элементарно

Выполнять в 18-ом ряду свод жаровой камеры новичку сложнее, но:

• надо предварительно изготовить картонное лекало;
• разрезать его по размерам кирпича;
• пометить маркером очередную часть на конкретном кирпиче;
• обрезать кирпичи по меткам;
• изготовить оправку для формы свода и закрепить;
• уложить кирпич;
• подождать, пока раствор схватится;
• разобрать оправку, свод готов.

Продолжение кладки жарочной камеры

19-ым рядом начинается переход для образования перекрытия жарочного шкафа, контролируется порядовка. Каждый кирпич на стыках свода вырезается под размер. В 20-ом ряду кладка осуществляется по порядовке, а 21-й совсем перекрывает свод.

Кладка козырька

Вдоль 22-ого ряда выдвигается крайний кирпичный ряд и получается козырек

Необходимо уделить внимание особенности перевязки углов на соединении боковин с задней стенкой

Перекрытие жарочной камеры

23-им рядом уменьшается дымовое отверстие, идет образование дымохода. В 24-ом ряду жарочная камера перекрывается, а 25-им создается его крышка.

Разновидность фундамента для беседки

Беседку трудно назвать массивной конструкцией. Однако даже ее необходимо возводить на фундаменте.

Несущая основа выбирается в зависимости от веса сооружения и сложности ландшафта:

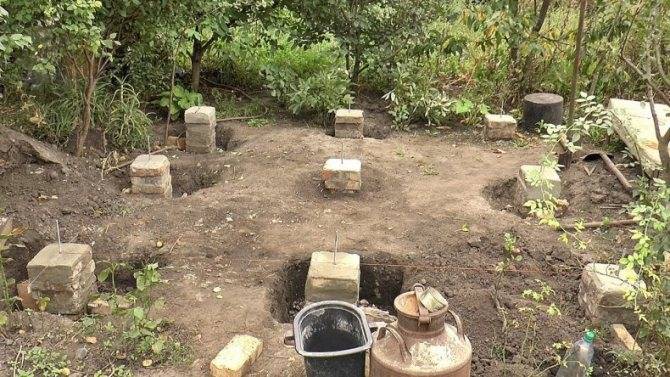

• Столбчатый кирпичный фундамент – подходит небольшим и средним конструкциям весом до 1 тонны, приветствует низкий и средний уровень грунтовых вод;

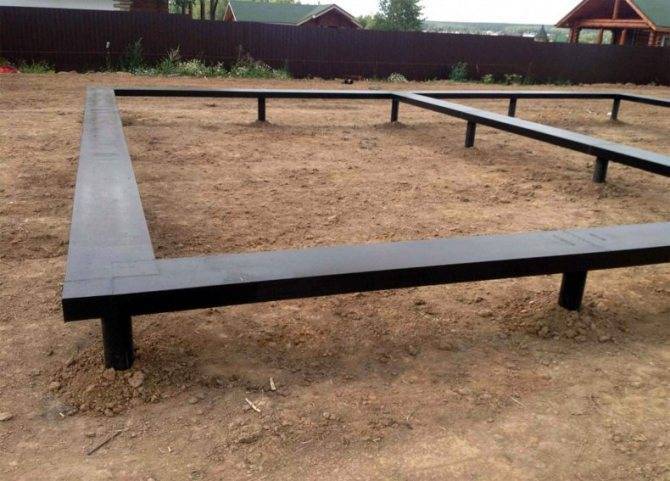

• Свайный фундамент – подходит небольшим конструкциям весом до 800 кг, служит хорошей основой для любого уровня грунтовых вод и даже позволяет возводить беседку над водоемом;
• Ленточный фундамент – подходит легким и тяжелым конструкциям, приветствует любой уровень грунтовых вод, т.к. может предусматривать цоколь под инженерные коммуникации;
• Монолитный фундамент – аналогичен ленточному фундаменту и позволяет установить печь как в углу, так и вдоль стены.

Под облегченными каркасными беседками устраивать ленточный и монолитный фундаменты не стоит. Достаточно свай или столбов. Причем для столбов всегда используются красный кирпич или пенобетон.

Свод жарочной камеры

Для образования козырька по верху жарочного шкафа, свод выдвигается на 50 мм.

Выполнять в 18-ом ряду свод жаровой камеры новичку сложнее, но:

• надо предварительно изготовить картонное лекало;
• разрезать его по размерам кирпича;
• пометить маркером очередную часть на конкретном кирпиче;
• обрезать кирпичи по меткам;
• изготовить оправку для формы свода и закрепить;
• уложить кирпич;
• подождать, пока раствор схватится;
• разобрать оправку, свод готов.

Продолжение кладки жарочной камеры

19-ым рядом начинается переход для образования перекрытия жарочного шкафа, контролируется порядовка. Каждый кирпич на стыках свода вырезается под размер. В 20-ом ряду кладка осуществляется по порядовке, а 21-й совсем перекрывает свод.

Кладка козырька

Вдоль 22-ого ряда выдвигается крайний кирпичный ряд и получается козырек

Необходимо уделить внимание особенности перевязки углов на соединении боковин с задней стенкой

Перекрытие жарочной камеры

23-им рядом уменьшается дымовое отверстие, идет образование дымохода.
В 24-ом ряду жарочная камера перекрывается, а 25-им создается его крышка.

Беседки барбекю своими руками: чертежи, фото, видео. Виды печей для легких павильонов

В чем отличие камина от печи, мангала или барбекю?

Стоит отметить, что неопытные строители допускают множество ошибок при кладке таких приспособлений, просто не зная отличий между ними.

Основная функция камина как отдельно стоящей конструкции – это обогрев помещения, наполнение его атмосферой комфорта и уюта.

Печь барбекю визуально похожа на камин, но топка у нее находится гораздо выше. Это делается для удобства приготовления пищи, которая жарится на специальной решетке. Кроме того, ее оснащают коптильней, тандыром, духовкой и грилем.

Мангал же имеет вид ящика на ножках. Готовят на нем мясо с помощью шампуров, разложенных вдоль. Нужный эффект достигается, благодаря тлеющим углям внутри конструкции.

Тематический материал:

• Беседка из дерева для дачи
• Беседка с мангалом

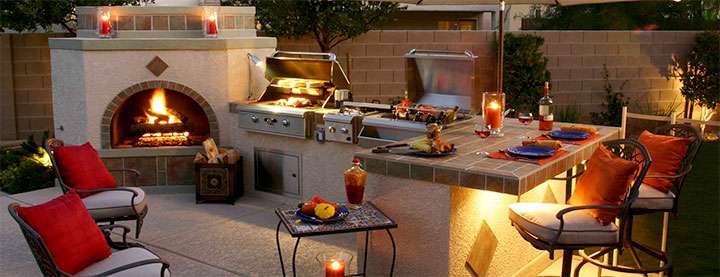

Конечно, существуют целые комплексы, которые объединяют в себе камин, барбекю, мангал, но они предназначены к использованию на открытом воздухе.

Печь под казан

Этот вариант садовой печки предназначен для приготовления блюд в казане или на встроенной плите. Он имеет несложную схему кладки, и вполне может быть исполнен самостоятельно при наличии определенных навыков.

Печь со встроенным казаном

Можно, конечно, просто повесить казан над костром и приготовить пищу, но подобная печка, рассчитанная под казан, поможет равномерно распределять под ним огонь, и блюдо получится именно таким, какое должно быть по рецепту, а не с пригорелым вкусом. Кроме этого, аккуратно построенное и оформленное строение привнесет в ландшафт участка особую теплую нотку и станет элементом декоративного оформления.

Первое, с чего начинают работу над печью — это планирование на местности. Для этого нужно знать размеры постройки — в данном случае они составляют 1010x1114x800 миллиметров.

Принципиальная схема печки с казаном

• Далее, опираясь на схему, приобретаются необходимые материалы: кирпич (желательно огнеупорный); раствор из шамотной сухой смеси и песка для кладки; дверцы для поддувала, топки и прочистной камеры, колосник и варочная плита из стали толщиной не менее 3 мм.
• Хорошо устроенная площадка — это надежная основа для такой печки. Так как она не имеет такой же большой вес, как отопительно-варочные строения, капитальный фундамент под нее делать необязательно. Площадка же под печь должна быть поднята над поверхностью почвы на 10—15 сантиметров. Основу делают с помощью опалубки, и желательно конструкцию армировать с помощью металлической пятимиллиметровой проволоки.
• Главная особенность внутренней конструкции печи для казана заключается в ее форме — она напоминает усеченный конус. Это делается для того, чтобы поверхность казана прогревалась равномерно.

Важная особенность печи — каналы равномерного прогрева казана

• На подготовленной и полностью схватившейся площадке можно начинать устройство кладки. При этом производится перевязка кирпичей в углах, так, чтобы четные ряды начинались с половины кирпича, а нечетные — с цельного. Топку выкладывают из половинок кирпичей, которые срезаются под углом — это делается для того, чтобы добиться полукруглой формы.
• На схеме выше хорошо видно, что начиная с первого ряда намечается отверстие для поддувальной камеры, и на него устанавливается дверца, которая закрепляется металлической проволокой.
• На третьем ряду устанавливают колосник, и продолжается кладка стенок.
• На четвертом ряду, с задней части строения оставляют отверстие для отвода дыма и устанавливают дверцу топки, закрепляя ее так же, как и поддувальную.
• Пятый ряд — укладываются внешние и внутренние стенки.
• Шестой ряд — завершается кладка вокруг топочной дверцы.
• С седьмого по одиннадцатый ряд работа идет по схеме и выкладывается внутренняя часть топки.
• На двенадцатом ряду конструкция укрепляется металлическим уголком, сверху него устанавливается плита, в которой заранее делают круглое отверстие по размеру казана.

Отверстие можно сделать шлифмашинкой, короткими надрезами или же с помощью газорезки. Затем отверстие нужно выровнять, так как казан должен плотно в него устанавливаться на две трети своей высоты.

Такая печь поможет готовить не только в казане, но использовать плиту для кипячения воды или обжарки на сковороде овощей или мясных продуктов. Для этого нужно предусмотреть крышку, закрывающую отверстие для казана.

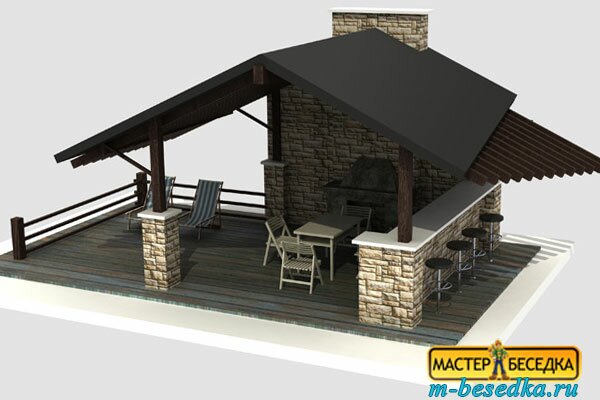

Размеры беседки

Чтобы понять, как сделать беседку с камином, необходимо подобрать правильные размеры конструкции и выбрать удобное место. Ее лучше расположить недалеко от дома. Однако при этом стоит учесть, что при сильных порывах ветра дым от печи может распространяться в сторону основного строения. Лучшим местом считается свободная площадка, которая находится невдалеке от водоема или тенистых деревьев.

Беседка с камином может иметь совершенно разные габариты. Они зависят от задач, которые ставятся перед строением. Также стоит учесть количество человек, которое планируется приглашать. Размер готового строения стоит проводить с учетом множества факторов:

• Число человек – обычно оно составляет от 10 до 20 человек. При таком количестве людей диаметр беседки обычно составляет 3 м. Если она имеет прямоугольную форму, ее габариты должны быть равны 5х3 м.
• Тип беседки – выбор конструктивных особенностей зависит от индивидуальных предпочтений хозяина участка.
• Тип устанавливаемой крыши – если она будет слишком тяжелой, тогда и материалы стоит подбирать соответствующие.
• Тип верха и низа секции.
• Наличие в беседке мебели.
• Тип напольного покрытия.

Когда будет проводиться расчет габаритов беседки, стоит соотнести их с размерами участка. Если установить небольшую конструкцию в просторном саду, она может затеряться. Неуместно будет выглядеть большая беседка на маленьком участке.

Камин – один из ключевых элементов постройки. После установки он будет занимать большую территорию. При выборе конструкции с уличной печью стандартная беседка не подойдет. При сооружении такой конструкции не стоит выбирать компактные сооружения. Лучше построить беседку в стиле маленького домика. Ее можно выполнить из дерева или кирпича.

Каркас

При выборе деревянной беседки стоит позаботиться о поиске необходимых материалов. Для такой конструкции понадобится прочный и крепкий брус определенного сечения. Также в качестве материала часто используют:

• камень;
• кирпич;
• металл;
• пластик.

Если предпочтение отдано дереву или кирпичу, можно получить максимально комфортное и уютное строение.

Также для ее сооружения не потребуется много затрат

Если выбирать наиболее дешевый вариант, стоит обратить внимание на металл и пластик. Они обладают рядом преимуществ:

• отличаются высокой степенью безопасности;
• сочетаемы с другими материалами;
• не подвержены ржавлению;
• отлично переносят различные погодные явления.

Снаружи построенная конструкция часто отделывается сайдингом. Изнутри ее покрывают вагонкой или камнем. На заключительном этапе сооружения возводят камин.

Особенности конструкции

Строительство очага

Для дачной беседки всегда можно построить очаг своими руками. Даже небольшой комплекс, объединяющий жаровню, духовой шкаф и рабочий стол. Внизу обустроено пространство, куда можно вмонтировать полки для кухонных принадлежностей.

Прямо располагается камера для готовки, которая продумана так, чтобы легко было жарить шашлыки, гриль или что-нибудь коптить. Топка располагается слева, не мешает жарить и разделывать продукты. При установленной заслонке можно получить духовку, где можно легко блюда запекать. Ниже жарочной камеры находится под, который используется для хранения дров.

Спокойно готовить на мангале может мешать ветер. Печь размещается под навесом, поэтому для жарки непогода не страшна.

Столешница русской печи

Были куплены для печи 90 штук шамотного кирпича

Необходимо уточнять и смотреть документы, из какого сырья делался шамотный кирпич — для русской печи, в которой готовится пищи, это важно. Шамотный кирпич не должен изготавливаться из боя кирпича. Были также срублены отверстия с лего кирпича, заткнуты пенопластом и уложены кирпичи на уголки

Были также срублены отверстия с лего кирпича, заткнуты пенопластом и уложены кирпичи на уголки.

Газоблоки были уложены насухую, сделана опалубка столешницы и залита бетоном. Под после этого также был разложен на сухую. Длина свода будет в три кирпича, 75 см. общая длина вместе с выступающим шестком получится 120 см. Надо решить, будет наклон свода или нет при существующей длине 75 см.

Что касается подъёма пода, то при определённой длине русской печи, удобнее выгребать золу. Может это обстоятельство незначительно повлиять на поступление воздуха к задней стенке. Его отсутствие не скажется на работе печи в целом и на её кулинарных качествах. Подъём задней части свода будет менять газораспределение внутри горнила, образуется дополнительный колпак для концентрации горячего воздуха и пламени. Исторически сложилась именно такая конструкция, потому что готовили еду для скотины в огромных чугунах, грели воду для мытья и прочего в большой посуде, поэтому устье маленьким быть не могло по размерам. И чтобы минимизировать потери тепла, сооружали уклон свода.

Далее был выложен сам свод, но не хватило шамота. И к имеющимся 90 штукам было докуплено еще 48. Были примерены казан объемом 8 литров и противень 33 см шириной — вместе хорошо входят.

Далее пришло время изготовления лекала свода

Специально оно было поставлено на кирпичи, с учётом того, чтоб можно было спокойно вытащить после кладки, осторожно устранив кирпичи. Раствор был сделан из мертеля и воды. Работать с ним легко и просто — одно удовольствие по сравнению с раствором

Далее — кладка свода, и опять недостаток кирпича, не хватило 12 штук

Работать с ним легко и просто — одно удовольствие по сравнению с раствором. Далее — кладка свода, и опять недостаток кирпича, не хватило 12 штук.

Оперативно были докуплен кирпичей 48 — 24 шт. и 8 — 12 шт, а также алмазные диски. Торцом пиление не получилось — искры летят, пришлось подтачивать диски, последний ряд кирпичей свода боком диска, там алмаз ещё не стёрся. Стачивать пришлось половину кирпича, пыли было очень много, но свод получился отлично.

После укладки последнего ряда свода сразу лекало вынимать не надо, надо оставить, что бы раствор отдал свою воду, после его свод был почищен. Решено было заказать распил кирпичей у профессионала, и делать конструкцию по красивому рисунку. Далее надо начинать кладку, и лекало было вытащено сразу.

Отделка

Для придания камину более привлекательного внешнего вида, выполните его финишную отделку. Чаще всего применяются следующие методы отделки:

• покраска;
• оштукатуривание;
• облицовка плиткой, камнем и прочими подобными материалами.

  Отделка

Конкретный вариант отделки выбирайте на свое усмотрение. В случае если камин вам нравится и без финишной облицовки, расшейте швы кладки при помощи специального инструмента и тщательно очистите поверхность конструкции от лишнего раствора.

В остальном же внешний вид камина зависит исключительно от вашей фантазии и личных предпочтений.

Следуйте полученным рекомендациям, и готовый камин, возведенный собственными силами, будет долгие годы обогревать и украшать вашу комнату, эффективно справляясь со всеми возлагаемыми на него задачами.

Удачной работы!

Важные нюансы при строительстве беседки с барбекю

Таким образом, чтобы построить красивую, функциональную  и безопасную беседку с барбекю, необходимо выдержать перечень определенных правил:

1. Самый главный момент, связанный с выбором места под размещение объекта заключается в том, что планировать такое место нужно вдали от линий газопроводов и электропередач, также рядом не должно быть густых кустарников и высоких деревьев. Кроме этого, определяйте достаточное расстояние и от жилого дома, чтобы защитить его от проникновения дыма и копоти, источником которых будет печь;
2. Фундамент для барбекю должен иметь высоту выше уровня талых вод и осадков, зафиксированных в регионе Вашего проживания. Эта мера даст возможность продлить эксплуатационный срок печи, так как швы скрепляющего раствора между кирпичной кладки будут защищены от промокания и сырости;
3. В идеале необходимо предохранить не только основание печи от скопления влаги, но и всю конструкцию барбекю надежно защитить укрытием от попадания осадков, поэтому размещать печь необходимо только под навесом. А для этого нужно изначально предусмотреть достаточные размеры беседки;
4. Исходя из предыдущего пункта, размеры беседки, в которой Вы планируете барбекю, нужно рассчитать так, чтобы помимо места под планируемое размещение людей и мебели, в ней на расстоянии не менее 1 метра вокруг печи оставалось бы свободное пространство, а со стороны топки – не менее 3-х метров. Это позволит повысить уровень пожарной безопасности и убережет отдыхающих в беседки от попадания случайных искр от открытого огня;
5. Чтобы не создавать условий для скопления попавшей внутрь беседки влаги, полы в ней устанавливают с небольшим уклоном приблизительно в 2 градуса по направлению от места, где стоит барбекю, к внешним сторонам. Благодаря этому случайная влага не будет скапливаться возле печи, а будет стекать к краям стен беседки.
6.  Выбирая размер печи-барбекю, исходите из уровня функциональности, который Вы хотели бы реализовать, при этом необходимо помнить, что чем габаритнее сама конструкция, тем выше нагрузку она создает, а значит, увеличивается ее износ.
   Таким образом, если Вы планируете использовать несколько видов функциональных элементов, например, гриль, коптильню, их лучше всего сделать съемными, чтобы не создавать лишнюю нагрузку на конструкцию.

Как выбрать мангал

Секрет популярности застекленных беседок

Кому-то застекленные беседки для дачи могут показаться слишком громоздкими. Однако стабильно высокий спрос на них в очередной раз доказывает тот факт, что беседка из стекла продолжает оставаться популярной. Ниже будут перечислены главные достоинства конструкций, которые делают проект из стеклопакетов таким востребованным:

1. Тёплыми летними вечерами вам больше не будут досаждать комары.
2. Теперь посиделки с друзьями можно устраивать в любую погоду. Сильный ветер? Затяжной ливень? Они вам точно не помешают.
3. Естественно, вы захотите использовать барбекю и мангал. В застекленной беседке их легко установить – сможете готовить восхитительную еду на уровне ресторана.
4. Приемлемая стоимость. Здесь нет ничего, что делало бы беседки из стекла дорогими: традиционные кирпич и камень, немного бруса, железо, собственно стекло. Хозяин дачи сможет купить их для беседки по вполне адекватной цене.

5 вариантов застекления

Тёплое остекление (видео)

Для реализации системы тёплого остекления применяются конструкции из алюминия, с тёплым профилем и специальным терморазрывом. Окна могут быть поворотными, раздвижными. Благодаря тёплому остеклению, в самую холодную погоду ваша постройка будет напоминать уютный каминный зал.

https://youtube.com/watch?v=c3MZut9uzOY

Холодное остекление

Способ хорош тем, что не требует солидных финансовых вложений. Вы и ваша семья надёжно защищены от ветра, дождя. Беседка для дачи поддерживает температуру на 5-6 градусов выше, чем на улице. Конструкции элементарные, состоят из алюминиевого профиля или не имеют рамок. Бывают складывающимися, раздвижными, поворотными.

Раздвижной механизм – самый приемлемый вариант, если хочется сэкономить пространство. Далеко не все беседки впечатляют размахом и большими размерами, поэтому раздвижная конструкция сделает пребывание более уютным.

Раздвижной механизм окон

Размеры

Важно правильно подобрать габариты будущей беседки. Заранее обдумайте, какие зоны в ней будут размещены:

Заранее обдумайте, какие зоны в ней будут размещены:

Заранее обдумайте, какие зоны в ней будут размещены:

• зона готовки – включает только барбекю или печь, гриль и так далее;
• кухонная техника и инвентарь – в некоторых случаях разумно разместить в беседке также холодильник и посуду для сервировки стола;
• зона приема пищи – она обязательно должна включать большой стол для гостей, а также скамейки, кресла или стулья, можно ограничиться и небольшой барной стойкой с высокими стульям;
• зона отдыха – если есть желание, дополнительно можно разместить гамак, качели или мягкие кресла-пуфы.

Размеры будущей постройки зависят из нескольких пунктов:

• вместимость беседки – на сколько человек будет рассчитана вся конструкция;
• сезонность – в какое время года вы будете использовать беседку, есть ли необходимость утеплять стены;

• стиль и дизайн – в данном случае необходимо учитывать также наличие других построек и ландшафтный дизайн участка;
• вид, размеры и место для мангала – территория около огня должны быть пожаробезопасной;
• размеры дверных проемов и окон – в том случае, если беседка будет закрытая;
• внутреннее обустройство – зависит от того, какая мебель будет размещена внутри.

Для комфортного передвижения внутри для одного человека достаточно около 1,5-2 метров. А высота беседки должна быть минимум 2 метра.

Строительство беседки

Фундамент необходимо армировать, используя ВР-сетку, так как высота над уровнем пола будет незначительная. После заливки основания, его выдерживают около 7 дней для первоначального схватывания, чтобы можно было производить дальнейшие работы.

• Каркасные столбы и кровля. Далее осуществляется установка каркасных столбов для подготовки к монтажу кровли. Стоечные столбы могут быть из железобетона, кирпича, металлических труб или профиля, а также деревянного бруса.
• Кладка камина. После монтажа этих элементов можно переходить к строительству камина. На готовый фундамент выкладывают, в соответствии с выбранной схемой, стены камина. Для кладки применяют замоченный в воде кирпич, чтобы он не тянул влагу из раствора. Огнеупорным кирпичом выкладывают портал топки.

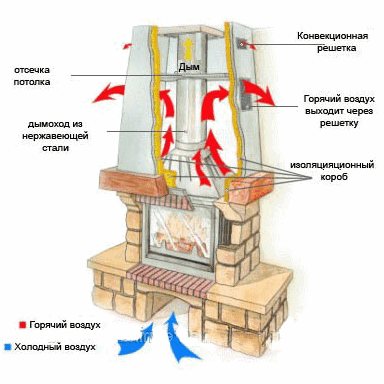

При проектировании камина учитывайте, что основной его функцией является визуальное украшение и создание стиля, поэтому уделяйте внимание размеру очага. Его необходимо сделать просторным для наслаждения открытым огнем. Дымоход и система вентиляции

Камин считается законченным, если он оборудован дымоходом и грамотной системой вентиляции

Дымоход и система вентиляции. Камин считается законченным, если он оборудован дымоходом и грамотной системой вентиляции.

Сооружая подобные конструкции, всегда учитывайте правила противопожарной безопасности.
