Как построить камин своими руками?

Содержание

Некоторые до сих пор думают, что возвести домашний камин — это непосильная задача и требуется обращаться исключительно к профессионалам. Однако теперь это далеко не так. Камины для дома, по сути, являются упрощенной версией печей, разница между ними заключается в способе теплоотдачи. Он будет не только отапливать помещение, но и привносить в интерьер уникальность и изысканность. Давайте разберемся, как построить камин в доме своими руками.

Дровяной камин в интерьере загородного дома или дачи. Оригинальное решение и отличное сочетание наполнения помещения теплом и изысканности дизайнерского решения

Многие владельцы частных домов и дач мечтают о камине, но не обладают достаточными финансовыми возможностями для приглашения специалистов. Некоторые отказываются от своей задумки, а другие ищут иные пути. Именно они задаются вопросом, как построить камин в доме своими руками. Давайте подробно рассмотрим тонкости возведения.

Видео:” камин в доме – плюсы и минусы

Строительство камина можно разделить на несколько этапов:

• Подготовительный этап.
• Закладка фундамента.
• Подготовка к осуществлению кирпичной кладки.
• Кирпичная кладка площадки и портала.
• Кладка дымоотводного канала.
• Облицовка или отделка камина.

Прочитайте так же статью о вентиляционных решетках для каминов в дополнение к данному материалу.

Каждый этап важен. Давайте разберемся в тонкостях работы на них.

Камин из кирпича: схема кладки

Строительство камина из кирпича может придать вашему дому уют и стиль. Создание собственного камина — это увлекательный проект, который можно осуществить своими руками.

Список материалов:

• Кирпичи — выберите кирпичи, предназначенные для каминов, обладающие высокой термической стойкостью.
• Цемент — используйте высококачественный цемент для создания прочной кладки.
• Песок — необходим для создания цементного раствора.
• Вермикулит или огнеупорные плиты — для создания огнестойкой облицовки камина.
• Кирпичная кладочная смесь — для укладки кирпичей.
• Металлические уголки и профили — для поддержки и жесткости камина.
• Инструменты — шпатель, молоток, уровень, шнур, плоскогубцы, шлифовальная машина и другие стандартные инструменты для кладки кирпича.

Перед тем как начать кладку, необходимо иметь точные планы и измерения камина. Вот базовая схема кладки камина из кирпича:

1. Основание: Подготовьте основание для камина, используя бетонную плиту или фундамент.
2. Огнестойкая облицовка: Разместите вермикулит или огнеупорные плиты на задней стене и боковых стенках камина. Они помогут защитить структуру от высоких температур.
3. Кладка задней стены: Укладывайте кирпичи по заданной схеме, используя кирпичную кладочную смесь и цементный раствор.
4. Кладка боковых стен: Продолжайте укладывать кирпичи по схеме, соединяя их с задней стеной.
5. Фронтальная часть: Оставьте отверстия для очага и дверцы. Используйте металлические уголки и профили для создания поддержки для дверцы и рамы очага.
6. Очаг: Разместите огнестойкий материал внутри отверстия, чтобы создать очаг камина. Убедитесь, что он тщательно закреплен и не двигается.
7. Облицовка: При необходимости добавьте облицовочные кирпичи или другой декоративный материал для придания камину завершенного внешнего вида. Укладывайте их с помощью кладочной смеси и цементного раствора.
8. Завершение: Проверьте уровень и качество кладки. Дайте структуре высохнуть и зафиксироваться на несколько дней.

Кирпич для кладки камина

Кирпичный камин во многом будет отличаться в зависимости от выбранного материала, имейте виду, что существует два главных типа материала, отличающихся по свойствам и характеристикам:

• Шамотный.
• Керамический.

Специальный огнеупорный кирпич для каминов

Принцип один и тот же, однако, с учетом возлагаемых нагрузок особенно при отоплении, устойчивости и надежность может серьезно варьироваться. Керамический кирпич традиционный, однако, допускается его использовать только с учетом хорошего обжига. В зависимости от классификации обжига, из такого кирпича, камин может быть выложен полностью, без вставок шамотного материала для топки.

К примеру, та сторона, на которой виднеется больше темного оттенка и обладает гладкой поверхностью, предназначена для укладки ближе к огню. Однако если в некоторых характеристиках вы не уверены, лучше уложить в проблемные места шамотный кирпич. Но, помните, что две эти разновидности кирпичей, по природе обладают разными температурными коэффициентами. Виду этого их категорически запрещается «перевязывать»

Особое внимание уделяйте «рубке» кирпичей, учитывайте, что если нужно половинка, то она считается за полноценный кирпич

Чтобы не ошибиться, лучше использовать схему кладки камина, да и вообще камины для дома, которые предназначены для постоянного использования, лучше доверять возводить профессионалам. Помимо того, какой материал использовать, камины из кирпича в доме могут иметь некоторые особенности, в том числе по части применения раствора.

Раствор для кладки камина

Глиняно-песчаный раствор для кладки камина проще приобрести готовым к применению, смеси упакованы в крафт-мешки по 20-25 кг, их состав сбалансирован, нужно лишь затворить водой. Следует учитывать, что печные смеси имеют разную термостойкость. Зачастую камин топят с большей интенсивностью, чем печь, поэтому его топка должна быть сложена на жаростойком составе.

Слева — жаростойкая смесь с добавлением шамота, на которой можно выложить весь камин целиком или в целях экономии только его топку. Справа — печной состав, пригодный для кладки корпуса камина за пределами топки и печной трубы в пределах чердака

Можно приготовить кладочный глиняно-песчаный раствор и самостоятельно. Для этого используется жирная глина и мытый, без примесей, сеяный песок крупностью 0,2-1,5 мм. Подобрать оптимальный состав раствора для кладки камина не так-то просто, при избытке глины он будет подвержен растрескиванию и слишком текуч, при недостатке — непрочен и малопластичен. Глину выбирают по возможности чистую, с минимальным содержанием песка, выдерживают длительное время под открытым небом. Идеальный вариант — синяя глина, подойдёт и красная. Перед приготовлением раствора её замачивают за несколько суток и при необходимости процеживают через сито, удаляя камешки.

Пропорция, в которой смешивается глина с песком, в зависимости от жирности первой составляет от 1:1 до 1:3, точное соотношение составляющих приходится определять по месту, руководствуясь традиционными методами контроля. Один из способов контроля: на кирпич кладётся слой раствора толщиной не более 5 см, сверху нужно положить и прижать ещё один кирпич. Через две минуты поднять верхний кирпич, если нижний держится — раствор нормальный. Необходимо учитывать, что избыток глины менее опасен, чем её недостаток.

Ещё один метод получить качественный глинопесчаный раствор — приобрести на заводе, где приобретали обожжённый кирпич, необходимое количество сырья для его производства либо кирпич-сырец. Не все, но очень многие предприятия продают подобные «полуфабрикаты». Сырец несложно размочить, сходство составов кирпича и раствора обеспечит прочность кладки.

Чертеж мини камина

Данный отопительный прибор рекомендуют устанавливать в комнате не менее 16 м2. Его встраивают в перегородку для обогрева двух комнат. Чтобы увеличить теплоотдачу, топка выкладывается без огнеупорного кирпича. Таким образом, керамический кирпич нагревается намного быстрее, потому что он меньше сохраняет теплоемкость массива, чем огнеупорный.

В данном случае, чтобы защитить топку от высоких температур мастер — печник применяет вместо каменного зуба, металлический лист толщиной 3 миллиметра.

Чертеж камина из кирпича прилагается ниже в описании. Если мастер имеет малую квалификацию в этом направлении, то вместо арки портала можно соорудить горизонтальное перекрытие. Для этого вам потребуется 2 уголка из металла нужной длины.

Положительной характеристикой этого камина является то, что приобретая материалы для его возведения, вы минимально расходуете свои средства.

Для возведения вам потребуется:

• керамический кирпич 235 штук;
• глина – 0,12 м3;
• песок – 0 , 3м3;
• дверка прочистная – 1 штука;
• задвижка печная – 1 штука;
• колосниковая решетка – 1 штука;
• душники – 2 штуки;
• сталь листовая толщина – 3 мм и размером 0, 25 м2;
• рубероид – 1,5 м2;
• цемент – 15 килограмм.

Камин «мини» и его порядовая схема кладки

Чтобы максимально увеличить эффективность КПД данного сооружения, боковые стенки топливника выкладывают под углом 25градусов.

Задняя стенка выкладывается 10 рядами обычным способом, то есть горизонтально. Начиная с 11 ряда, кирпич выдвигается на четверть под углом 30 градусов во внутреннюю часть топки. Таким действием образуются перевал каминного зуба, в швы между кирпичами вставляются металлические штыри далее, к ним будет крепиться лист из металла.

Ниже имеется чертеж из металла для топливника.

Благодаря отсутствию шамотного кирпича в этом строении, пространство в помещении нагревается намного быстрее, так как выложены боковые воздушные каналы.

В нижней части находятся отверстия, через которые поступает холодный воздух, а нагретый от топки камина горячий воздух через «душники», находящиеся в 13 и 14 рядах, выходят во внутрь помещения уже горячим воздухом. Таким образом, увеличивается его КПД на 15, 20%

Формирование постамента

Постаментом называется прочное сооружение, на которое будет опираться наша готовая топка. К конструкции не предъявляется особых требований, но главное, что нужно помнить – любой камин нуждается в поступлении воздуха. В классических вариантах воздух проникает в топку через зольник.

Постамент выкладывается из 3-4 рядов кирпича и имеет П-образную форму с открытым пространством снаружи. Заднюю стенку постамента необходимо привязать к стене дома с помощью металлических прутов. Они вбиваются в стену одним концом и обкладываются кирпичом. В качестве раствора готовится смесь из глины и песка, так как чугун достаточно сильно нагревается в процессе работы камина и будет передавать тепло корпусу.

Рассчитать площадь основания и постамента помогут определенные правила, которые устанавливают зависимость габаритов камина от площади топочного отверстия. Чугунную топку устанавливают так, чтобы она не доходила до стены несколько сантиметров. Произведя необходимые измерения, нетрудно вычислить ширину постамента.

Постамент для углового камина

Определение основных размеров

Соотношение размеров камина и помещения

Выполните необходимые предварительные расчеты. Определите объем помещения, отведенного для строительства камина. Отверстие топки должно составлять 1/50 рассчитанного вами объема комнаты.

Высота портала должна в 2 раза превышать глубину топливника.

Приведенные размеры и соотношения очень важны. Если глубина топки будет больше допустимого значения, камин существенно потеряет в теплоотдаче. При меньшем же размере топливника произойдет задымление.

Размеры дымовых отверстий подбирайте с учетом габаритов топочной площади. Площадь сечения дымохода должна быть в 10-15 раз меньше, чем площадь топки.

Оптимальным диаметром круглых дымоходов является показатель в 100-150 мм. По длине дымоотводящая труба может достигать 500 см и более.

Кладки камина из кирпича – общие правила

Кладка камина своими руками

Кладка камина своими руками

Подготовительный этап

Перед кладкой кирпичи раскладывают в соответствии со схемой в чертеже. Сначала выкладывают насухо последующий ряд. Кирпичи подгоняют один к другому.

Кладка стен камина

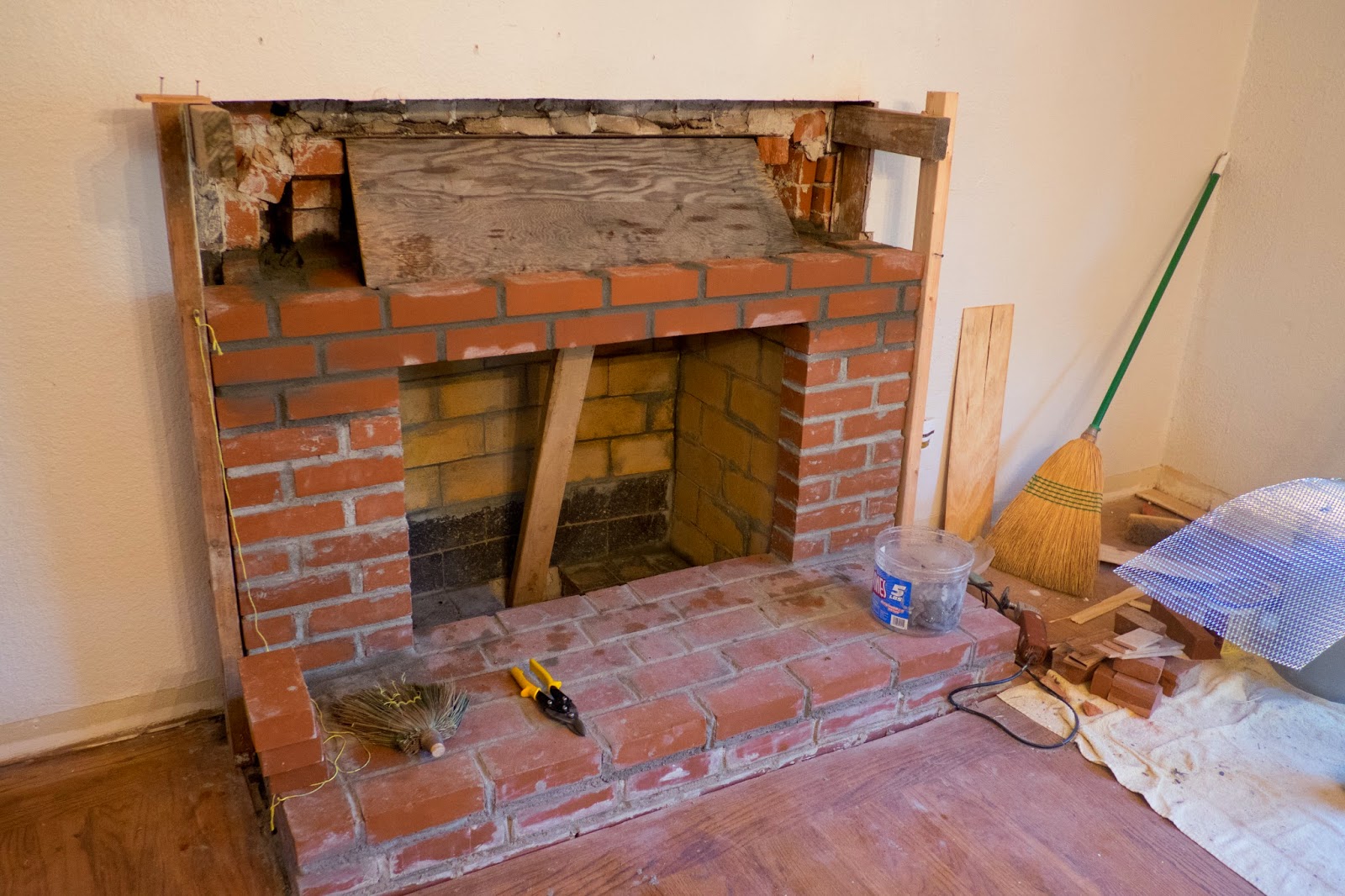

Кладку проводят начиная с угловых кирпичей, строго контролируя
каждый ряд уровнем. Потом выкладывают ряд по периметру (наружный), а в конце – закладывают
середину. Тонкие швы полностью заполняют раствором, закругляют сужения и
повороты газового дымохода. Перевязка швов выполняется на половину кирпича в
каждом ряду. Каждый слой сверяйте с чертежом, отмечайте ряды мелом или
карандашом. Внешние стенки и кладку футеровки не перевязывают.

Кладка криволинейных поверхностей

Поверхности сводов и дымосборника, имеющие кривые
поверхности, выкладывают с напуском кирпича (желательно не более 6 см). Затем,
отверстие каминного портала перекрывают перемычками из кирпича (клинчатыми,
арочными, сводчатыми), которые устраивают по опалубке-клише. Строительство
начинается с закладки пят, а потом по очертанию желаемого каминного свода.
Замковый кирпич устанавливают на кружало после создания опорных пят. После
этого, кладку нужно проводить одновременно с двух сторон.

Особенности кладки камина

Важно в процессе кладочных работ все внутренние стенки
каналов, дымосборника, топливника протирать мокрой ветошью, удаляя лишний
раствор. Не рекомендуется штукатурить внутри камина, а кирпич укладывается
только самой ровной гранью внутрь канала или топливника

Принцип работы камина

Первые камины представляли собой обычный очаг с дымоходом, огороженный тремя стенками. Эффективность была невелика, поскольку дрова сгорали быстро, но все тепло улетало в трубу. Все изменилось с того момента, когда методом проб и ошибок печники изобрели так называемый дымовой зуб и тепловое зеркало.

Схема составляющих камина

Оказалось, что искусственное сужение места присоединения дымохода вместе с наклонной конструкцией задней стенки очага создает условие для саморегулирующегося медленного горения дымовых газов. Тепловая пробка в месте сужения играет роль дросселя, а наклонная поверхность формирует медленно вращающийся вихрь пиролизных газов, которые постепенно догорают каждый раз во время приближения к пламени.

Движущийся поток “перекрывает” подтягивание свежего воздуха к месту горения. Как только газы выгорят, и их температура понизится – вихрь замедлится и появится излишек дымоходной тяги. Газы уходят в дымоход, а на их место в вихревой поток подтягивается с воздухом свежий кислород. Пламя и газы становятся горячее, и все повторяется сначала.

Принцип работы простого камина

Саморегуляция тяги позволила использовать не только дрова, но и высокоэнергетические виды топлива. Даже смолистые сосновые дрова и уголь в этих условиях горят медленно, а угарные газы надежно держатся в замкнутом вихре. Время циркуляции газов составляет от 2 до 7 минут!

Влияние тяги на безопасность использования камина

Устойчивость вихревого процесса позволяет регулировать генерацию тепла путем неполного закрывания вьюшки дымохода во время горения топлива. При этом чрезвычайно опасный угарный газ – СО, все равно надежно окисляется до более безопасного углекислого СО2. Это стоит иметь в виду, решая в каком из помещений и как сделать камин.

Постоянно циркулируя в топке камина, вихрь отдает тепло каменным стенкам. Поэтому в дымоход выходят уже остывшие, едва теплые газы. Наклонная поверхность задней стенки играет роль теплового отражателя. Делать ее из отражающего материала нет никакой необходимости. Обычная черная сажа от дров отлично отражает невидимый спектр инфракрасного излучения. Единственное о чем стоит позаботиться – сделать эту наклонную плоскость как можно более гладкой. Хороший камин в доме обеспечивает до 50% теплового КПД, что является очень приличным показателем среди других аналогичных генераторов тепла.

Кладка каминов в доме своими руками

Особенность отдачи тепла камином

Отбор тепла газов после теплового зуба никак не влияет на работоспособность камина. Если в каменных печах слишком интенсивный отбор тепла резко снижает их КПД, то водогрейный регистр в камине выше дымового зуба может без последствий забрать столько тепла, сколько будет выработано топливом.

Другой вариант повышения теплоотдачи камина – организация вертикальных воздушных каналов выше дымового зуба. Проходя через каналы за счет естественной тепловой конвекции, воздух нагревается и возвращается в помещение уже в качестве теплоносителя.

Месторасположение

Размещение камина в доме

Самый первый шаг предполагает выбор месторасположения очага, от этого зависит не только экономия жилой площади, но и эффективный ее обогрев.

Для начала необходимо определиться с типом конструкции.

Камин — печь может иметь такие варианты исполнения:

Исходя из этого, владелец дома может подобрать подходящее место для камина.

Планируя расположение необходимо учитывать, что напротив окна устанавливать печь-камин нецелесообразно, так как тепло будет выходить в окно. Кроме этого, необходимо с точностью соблюдать правила пожарной безопасности, камин — источник тепла, а не пожара.

Таблица необходимых материалов для постройки камина

Изготовление каминов начинается с подбора материалов. Для строительства нам понадобится:

• Красный керамический кирпич. Его количество рассчитывается исходя из подготовленного чертежа, при этом все неполные кирпичи необходимо учитывать как целые.
• Песок речной. Обязательно просеянный и очищенный от загрязнений и сора. Зернистость материала должна быть в пределах нормы (0,2–1,5 мм).
• Щебень для изготовления фундамента. Допустимая фракция должна быть от 2 до 6 см.
• Синяя кембрийская глина или обычная красная.
• Цемент (М 200 или М 300).
• Дымовая заслонка.
• Арматура.

Технология монтажа

Монтаж заводского каминного комплекта осуществляется по следующей технологии:

• Подключение дымохода. Так как вес готовой конструкции намного меньше, чем у основного дымохода, его можно устанавливать даже на верхнем этаже здания. Дымоход просто втыкается в существующий дымоход по обычной технологии, подробнее об этом можно прочитать в соответствующей статье.
• Базовая установка. В качестве основания используется та же плитка или керамогранит. Основной материал фиксируется термостойкой шпаклевкой.

• Сухой монтаж. Перед монтажом камина нужно проверить комплектность комплекта, для чего нужно просто собрать все элементы без использования раствора.
• Выравнивание печи. Чтобы конструкция работала правильно, нужно заранее продумать, как правильно установить камин. Топка в заводских каминных комплектах обычно устанавливается на ножки, снабженные регулировочными болтами, позволяющими регулировать конструкцию по уровню.
• Склеивание блоков малярным скотчем. При монтаже конструкции всухую желательно заклеить их скотчем по периметру. Эта операция позволяет быстро и безболезненно удалить все остатки шпаклевки с пола после укладки.

• Монтаж дымоходных блоков. Сначала торцы блоков промазываются шпаклевкой с помощью узкого шпателя. При этом следует использовать немного шпаклевки, чтобы она не выступала за края блоков. Несущие элементы также промазываются и устанавливаются на свои места, после чего можно выставлять наружные блоки. Соосность установленных блоков следует проверять еще до затвердевания шпаклевки. При монтаже стоит взять малярный скотч и скрепить им блоки, чтобы они не развалились, пока шпаклевка свежая.
• Декор. Поскольку элементы отделки не входят в стандартный заводской комплект, их нужно будет приобретать отдельно. Фасад чугунного камина вполне может быть выполнен из искусственного камня, который легко монтируется и хорошо выглядит.
• Сборка дымохода. Технология создания дымоходного короба выглядит так же, как и в предыдущем случае, но благодаря слиянию дымохода в стену можно обойтись однокамерным коробом, не требующим деления на секции. По окончании монтажа в поверхностях короба вырезаются отверстия для установки вентиляционных решеток.

Заключение

Видов каминных конструкций существует множество, и сложность их обустройства варьируется в довольно широких пределах. Описанные технологии монтажа достаточно просты, поэтому их смело можно использовать при самостоятельной сборке камина. В любом случае перед установкой камина своими руками следует внимательно и подробно изучить каждый этап этой работы, чтобы не столкнуться в процессе с неожиданными трудностями.

Фальш-камин из пенопласта: пошаговая инструкция

Облицовочный кирпич

Кирпич для отделки камина является эстетической составляющей. Камин из кирпичной кладки придает помещению особый шарм. Здесь можно использовать облицовочный кирпич двух видов: клинкерный (для приверженцев строгих лаконичных форм) или состаренный кирпич ручной формовки (если Вы хотите придать интерьеру индивидуальность и элегантность).

Плюсы:

• разнообразие форм и текстур
• широкая цветовая палитра
• долговечность
• экологически чистый материал
• многообразие форматов

Минусы:

• толщина в 115 мм при ограниченных размерах площади. Но полнотелый кирпич можно распилить, что позволяет сэкономить место и снизить стоимость проекта;
• требуется качественная кладка для красивых швов.

Облицовочный кирпич Terca Nero

Сочетание кирпичей San Anselmo ручной формовки и клинкерного Terca

Облицевойчный кирпич Terca

Удлиненный кирпич San Anselmo Corso Selmo

Технология строительства дымохода

Дымоход кладут на том же глиняно-песчаном растворе, только участок над кровлей на цементном. Внутреннюю поверхность для улучшения тяги тщательно затирают и выравнивают. Не забывают установить шибер-заслонку. В месте прохода дымохода через деревянное перекрытие делают утолщение, оно называется «распушка».

Для того, чтобы защитить кровлю от проникновения осадков, над крышей также выполняется утолщение, «выдра». Под ней из оцинкованной листовой стали или гидроизоляционной кровельной ленты (например, ондуфлэш) монтируют фартук (воротник), закрывающий щель между кирпичной кладкой и кровельным покрытием.

Выбор материала для фартука под выдрой зависит от типа кровельного покрытия. Можно использовать оцинкованную сталь, обычную или с полимерным покрытием либо гибкие металлизированные ленты, благо их сейчас в продаже немало

При устройстве дымохода важно соблюдать противопожарные меры, особенно в части прохода его через деревянное перекрытие и кровлю

Общие правила противопожарной безопасности, обязательные при строительстве печей и каминов.

В заключение скажем, что, строительство камина — сложное мероприятие, требующее предварительной подготовки, необходимых технических знаний, аккуратности и упорства. Новичку непросто справиться с этой работой, обеспечить надлежащее качество и пожарную безопасность сооружения. Если нет уверенности в своих силах, возведение кирпичного камина лучше поручить опытному специалисту.

Кирпич и его разновидности

На протяжении всего периода печного строительства, применяется полнотелый красный кирпич, который изготавливается из глины.

Таким материалом выкладывают наружные части каминов. Поэтому от качества кирпича зависит очень многое.

Характеристики разновидностей кирпича

Кирпич должен обладать такими свойствами:

• Иметь правильную форму;
• Не содержать трещин или выбоин.
• Не иметь деформаций;

Внутренняя часть камина выкладывается огнеупорным шамотным кирпичом или кварцевым материалом.

Требования к качеству материала

Приобретая кирпич необходимо обратить внимание на такие параметры:

1. Материал должен соответствовать марке не ниже М200.
2. Нужное количество кирпича, должно быть, приобретено из одной партии.
3. Внешний вид кирпича — он не должен содержать трещин, сколов.

Выбор места установки и конструкции

В зависимости от места установки камины можно разделить на две конструктивные группы:

• пристенные камины;
• углового расположения;
• встроенные;
• отдельно стоящие камины.

При выборе места установки, а следовательно, и конструкции камина необходимо учесть;

• вид материала, из которого возведены стены дома;
• материал напольного покрытия;
• конструкцию и нагрузочную способность межэтажных перекрытий как под камином, так и над ним.

Если, например, устанавливать камин в каркасном доме, которые в последнее время стали популярными у загородных застройщиков, то лучше выбрать отдельно стоящую конструкцию – меньше средств уйдет на теплоизоляцию стены. Именно отдельно стоящие конструкции каминов больше всего подходят для домов из дерева, так как, учитывая специфику основного материала, необходимо полностью сделать камин из кирпича.

По конструкции, самыми распространенными являются камины, которые или частично утоплены в стену, или стену используют как свою заднюю стенку. Частично утопленные строятся в момент возведения дома, пристроенные конструкции можно изготовить у же в готовом доме. Главное, чтобы опорная стена была выстроена из пожароустойчивого материала.

Угловые камины являются гармоничным дополнением к любому внутреннему интерьеру комнаты. Места он занимает меньше и дымоход можно еще во время проектирования дома заложить в одну из прилегающих стен.

Встроенные камины являются составной частью конструкции дома, они закладываются в общий проект здания. Из стены или ниши будет видна только декоративная решетка и часть портала. Занимают минимальную площадь.

Отдельно стоящие конструкции каминов могут устанавливаться в любом помещении на любом месте, но при учете двух факторов:

• дымоход камина не должен затрагивать стропильную систему кровли;
• междуэтажное перекрытие должно выдержать вес конструкции камина.

При выборе комнаты и места, где будет возводиться камин, учитываются следующие факторы:

1. Место должно быть максимально подготовлено в плане пожарной безопасности. Напольное покрытие в месте установки изготовлено из огнеустойчивого материала. От камина на расстоянии минимум 1-о метра не должно находиться вещей или мебели из материалов, которые могут легко воспламениться.
2. Размеры портала должны быть пропорциональны полезной площади помещения. Например, площадь основания портала камина не должна превышать площадь пола больше чем на 10%. Топка также имеет свои соотношения высоты ширины и глубины. Так, глубина топки должна составлять не больше 1/3 ее высоты, а высота, в свою очередь, не может быть больше 3/5 ширины. Именно поэтому сделать камин из старой печки нельзя, так как соотношение размеров топки у нее другие. Можно только печку разобрать и на месте где она стояла из полученного огнеупорного кирпича построить правильный камин.
3. Перед тем как построить дымоход для камина, необходимо проверить, не будет ли он задевать систему стропил кровли.

Строительство камина — пошаговая инструкция

Печи камины своими руками изготавливаются с помощью чертежей. В большинстве своем предпочтение отдается дровяным каминам своими руками.

Для начала, запомните общие правила каминной работы.

1. Каждый следующий ряд сначала выкладывается насухо. Все кирпичи обтёсываются и подгоняются друг к другу, и только потом ряд собирается на раствор.
2. В каждом ряду первыми укладываются угловые кирпичи, потом по периметру и только потом центральные. Каждый этап сверяется уровнем.
3. Нельзя класть сухой кирпич. Каждый нужно окунать в воду.
4. Шов должен быть полностью заполнен раствором и быть максимально тонким.

Элементы камина и размеры в зависимости от площади помещения

Порядовка камина своими руками. Выбирается модель камина и распечатывается его порядовка. Это будет инструкция, которой нужно тщательно следовать. Для удобства можно обводить карандашом каждый выполненный ряд.

Гидроизоляция. На фундамент стелется толь или рубероид.

Если камин большой натягивается контрольный шнур, и начинаются основные работы.

Пример порядовки камина с аркой

Первые два ряда делаются глухими. Первый ряд можно укладывать на ребро.

Во второй ряд встроен зольник.

Все конструкции из металла (дверцы, решётки) устанавливают с расчётом на тепловое расширение. Зазор должен быть 5-10 мм и заполняться асбестом.

3-й ряд. На ребро выкладывается дно топливной камеры из огнеупорного кирпича. Здесь и далее огнеупорный кирпич не перевязывается с красным. Устанавливается колосниковая решётка.

4-7-й ряд. Начало формирования камеры. Если, как здесь, придавать форму нужно нескольким кирпичам, удобно будет пронумеровать кирпичи, пока они выложены на сухую. Стенки, внутри топливника нельзя штукатурить, поэтому, выложив несколько рядов, каждый раз кирпичи протирают влажной тряпочкой.

Порядовка камина с аркой

8-й ряд. Наклон задней стенки необходим для свободного выхода дыма.

9-14-й ряд. Формирование арки. Чем круче свод, тем крепче он будет и выдержит большую нагрузку. Для того, чтобы выложить свод, нужно изготовить из ДСП специальную опалубку – кружало. 2 одинаковые заготовки сбиваются вместе на расстоянии около 10 см. Устанавливают на нужное место и по ним выкладывают арку, симметрично с двух сторон к середине.

15-й. Устройство «зуба». Это выступ внутри топливной камеры, спроектированный для того, чтобы зола и осадки не попадали в камин, а тяга была хорошей.

19-20-й ряд – сужение дымохода. Криволинейные поверхности выводятся напуском кирпича приблизительно по 6 см.

21-22-й дымоход.

23-й. Задвижка, подходящая по размеру.

В месте прохода трубы через потолок устраивается распушка.

Дальше применяется не глиняный, а цементный раствор для кладки (песок:цемент 3:1).

Для защиты от осадков на верху трубы устанавливается дефлектор.

Как рассчитать размер

Если вы решили построить камин своими руками, вы можете заказать персональный проект, либо скачать готовую схему кладки печей из интернета. Рассчитать самостоятельно размер будущего камина очень легко и эта процедура займет не так много времени. Составляя чертежи, помните, что при проведении работ вы будете пользоваться не только цельными кирпичами, но и половинками.

Как правильно вычислить размер камина:

• Первоначально следует произвести замер комнаты, в которой будет находиться камин.
• Затем, соблюдая масштаб необходимо нарисовать схему.
• Рассчитайте размеры топливника. Стоит учитывать, что его габариты не могут быть менее 1/50 размеров помещения.
• Портал камина следует оборудовать в соотношении 2:3 либо 1:2 (это пропорция между глубиной и высотой). Внимательно отнеситесь к расчету данных параметров, потому что они влияют на задымление комнаты и правильную теплоотдачу.
• Размер дымоходного отверстия будет зависеть от площади топки. Отверстие должно быть меньше в восемь раз. Следите за тем, чтобы диаметр трубы не был меньше 10 сантиметров. Длина дымоходной трубы обычно равна 5 метров.

Печь-камин своими руками

Печь-камин является прекрасным дополнением к домашнему интерьеру, придающим уют и тепло вашему жилищу. Создание печи-камина своими руками — занимательный проект, который позволяет проявить вашу креативность и насладиться уникальным результатом.

Список материалов:

1. Огнеупорные кирпичи — достаточное количество для создания основной конструкции печи.
2. Огнеупорный раствор — для скрепления кирпичей.
3. Стальные уголки — для поддержки и укрепления конструкции.
4. Металлическая дверца — для дымохода и регулирования тяги.
5. Металлический гофрированный трубопровод — для создания дымохода.
6. Изоляционный материал — для обеспечения безопасности и сохранения тепла.
7. Инструменты: кирпичная клещи, шпатель, молоток, уровень, лента измерительная, рубанок, пилы.

Планирование и подготовка:

Определите место, где будет располагаться печь-камин, с учетом безопасности и возможности установки дымохода. Подготовьте фундамент, обеспечивающий надежную основу для печи. Создайте эскиз печи-камина, определив размеры и дизайн.

Установка основы:

Разметьте и установите уголки, чтобы создать основание для печи. Залейте цементный раствор или использовать готовый фундамент, чтобы закрепить уголки на месте.

Строительство внешней оболочки:

Разметьте и начните укладку кирпичей, используя огнеупорный раствор для их скрепления. Следуйте эскизу печи, чтобы создать основание, стены и заднюю часть

Обратите внимание на точность укладки, используя уровень и ленту измерительную

Создание дымохода:

Разметьте и создайте отверстие для дымохода в задней части печи. Установите металлическую дверцу в отверстие для дымохода. Соедините металлический гофрированный трубопровод с дверцей, обеспечивая правильную вентиляцию и тягу.

Утепление и облицовка:

Разместите изоляционный материал внутри печи, чтобы обеспечить безопасность и сохранение тепла. При необходимости, установите металлический экран или огнеупорную стеклянную дверцу для дополнительной защиты.

Облицуйте внешнюю часть печи выбранным материалом, таким как плитка, камень или кирпич, чтобы создать желаемый внешний вид.

Завершение и испытание:

Проверьте печь-камин на наличие потенциальных утечек дыма или газов. Осуществите испытание, зажигая небольшой огонь в печи и проверяя работу дымохода и регулировки тяги.

На что обратить внимание при переделке печи

При переделке печи необходимо обязательно выполнить такие подготавливающие действия:

1. Проверка, оценка состояния конструкции печи и дымохода. Это делается обязательно, так как от качества зависит и дальнейшая безопасность использования. Должна быть хорошая проходимость у дымохода, так как без тяги работать камин просто не будет. Сечение должно быть не меньше, чем размер одного кирпича. В противном случае тяга будет очень малой, совершенно недостаточной. Обычно дымоход сразу демонтируют, после чего на его место устанавливают новый.
2. У печи топка небольшая, для камина этого мало. Значит, при проведении реконструкции размер топки должен быть увеличен до необходимого размера. Можно установить стеклянную дверцу, которая топку прикроет, обеспечив безопасность использования конструкции. Но дверца эта не является обязательной, специально монтировать ее не надо.
3. Требуется тщательно осмотреть корпус конструкции. Если он целый, на нем нет трещин, следов деформации, многочисленных выпадающих кирпичей, то разбирать ее не надо. Лучше после всех работ декорировать поверхность корпуса, придав ему большую привлекательность.
