Возведение дома начинают с проектирования конструкции стен. Для этого используют уже готовые таблицы или формулы, отличающиеся для каждого региона. По ним определяют:

толщину утеплителя
тип используемого материала (по значениям теплопроводности, теплоёмкости, плотности, пр.)
другие параметры

Для каждой климатической зоны или для каждого типа строения существуют свои алгоритмы вычисления необходимых параметров.

По полученным данным у производителя стеновых блоков заказываются необходимые материалы. Это могут быть как готовые конструкции панелей, так и необходимые узлы для их сборки на месте.

Строим крышу

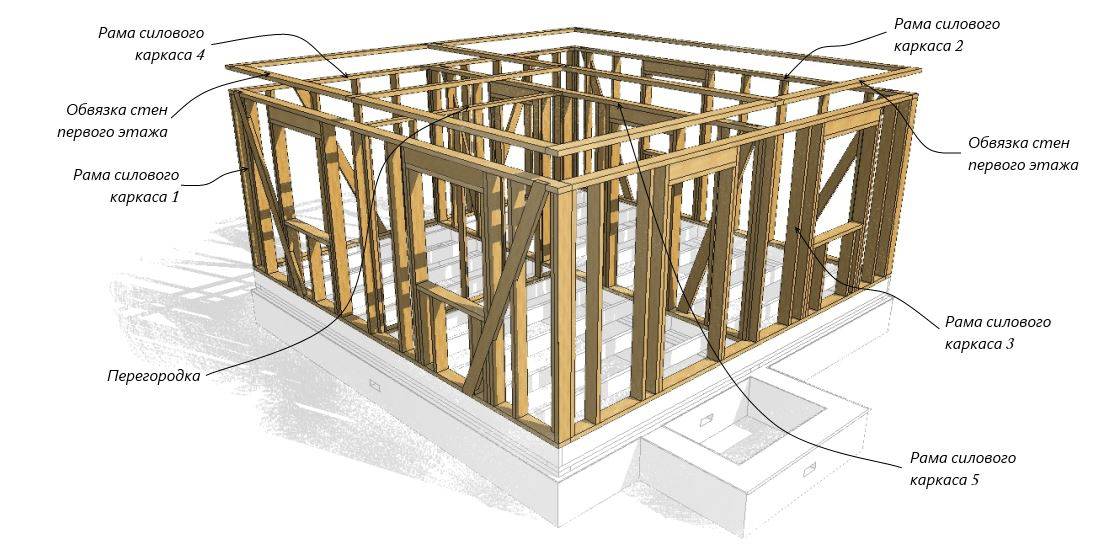

Вот так, постепенно мы подобрались и к стропильному скелету. А что? Каркас стен готов, нужно двигаться дальше, то есть выше . Начинать работу тут нужно с установки лаг. По сути, они такие же, как и на цокольном перекрытии. То есть, это набор установленных с шагом в 400-500 мм досок сечением 150x50 мм. Но есть и нюансы.

Так, например, нет нужды усиливать опору под перегородки, зато очень даже нужно создать условия для нормальной обшивки потолка. А потому, чтобы при внутренней отделке вагонке было за что зацепиться, фронтонные стропилины устанавливают не по краю здания, а сразу за обвязанной доской, то есть на расстоянии пятнадцати сантиметров от края.

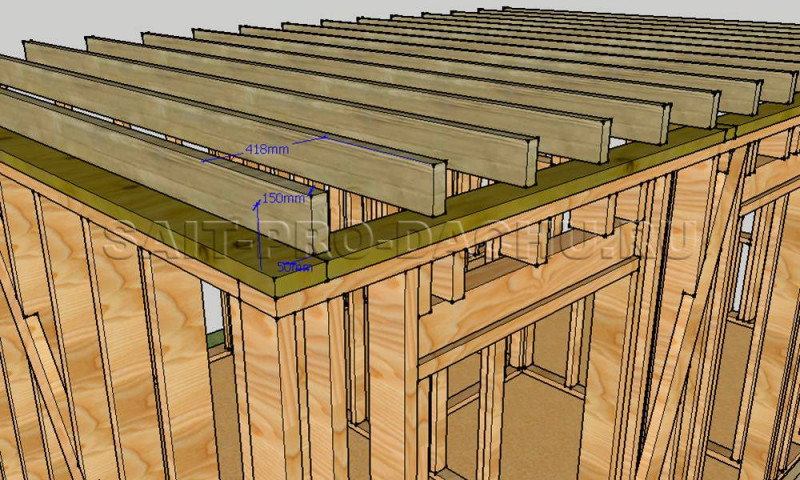

С другой стороны, они должны быть короче дома ровно на десять сантиметров и не доставать своими торцами до фасадов на 50 мм с каждой стороны.

Конечно, поставленные на ребро доски даже в прибитом состоянии крайне неустойчивы. Ходить по ним – это гарантировано свернуть себе шею. Поэтому они нуждаются во временной обвязке. Бросьте поверх них пяток другой досок и прихватите их гвоздями. Таким образом, вы и лаги зафиксируете, и твердую «почву» под норами себе обеспечите.

Ну а теперь вновь перейдем к заготовке материала. Выпилить необходимо будет шестнадцать пар вот таких стропилин. Все как одна, а потому складывать их нужно стопкой, сравнивая каждую новую с предыдущим изделием.

Многие не сидевшие выше табурета «мастера», прямо вот из таких вот заготовок советуют сбивать стропильные фермы, а уже из тех формировать скаты. Безнадежная затея. Работая по нитке ровную крышу никогда не построишь. Даже самый прочный капрон всегда будет провисать.

Чтобы ваши скаты были ровными и красивыми необходимо включить в конструкцию установленный на подпорках коньковой брус.

В качестве такового может выступить обычная обрезная доска сечением 160x50 мм, установленная на стойках из доски сечением 150x50 мм и длинной 640 мм. При общей высоте конструкции 800 мм над обвязкой обеспечивается угол ската в 18,5°, что вполне приемлемо для большинства современных укрывных материалов.

Сами стойки должны располагаться не реже чем через 3 метра друг от друга. И именно на них, в случае необходимости должен стыковаться сам коньковый брус. Кстати, Если последний не отличается особой ровностью, то его распил на отдельные двух-трех метровые фрагменты – это единственная возможность построить ровный конек. Таки выставлять короткие куски пиломатериала по одной лини гораздо проще, чем гнуть цельную доску.

Ну а теперь сами стропила. Если все сделали по размерам, установка не покажется чем то тяжёлым. Но все равно, соблюдается ли плоскость нужно проверять. Проще всего это делать при помощи лазерного построителя плоскостей, но можно обойтись и просто двумя натянутыми по диагонали нитками. Если все лаги лежат в одной плоскости, шнуровки в месте пересечения будут соприкасаться.

А вот так выглядит стропильный скелет в сборе.

Обратите внимание, фронтонные стропила прибиты по самому краю стены, тогда как остальные сразу за лагами. А сейчас вернемся к этим самым лагам. Их придется немного доработать

Их придется немного доработать

А сейчас вернемся к этим самым лагам. Их придется немного доработать.

Видите? Часть доски выглядывает за плоскость ската. Такого быть не должно, а потому лишние фрагменты необходимо аккуратно спилить.

Ну и если вы еще окончательно не устали, предлагаем вам сегодня установить на стропильном скелете еще два элемента, которые не дадут ему сложиться подобно карточному домику.

Во-первых, это раскосые. Их мы устанавливаем между стойками и коньковым брусом.

А во-вторых, распорки между стропильными ногами. Именно для них мы оставляли пространство, когда говорили что, лаги чердака не должны доставать 5 см до стены.

А теперь отдыхать!

В следующей части нашего обзора, мы закончим начатое. И не только доделаем кровлю, но и полностью сдадим наш дачный домик в эксплуатацию.

А пока, прощаемся с вами. До свидания и до скорых встреч на страницах сайта про дачу.
