Как сделать вальмовую кровлю крыши: стропильная система и установка своими руками: схема, конструкция, чертежи и расчет и монтаж

Особенности вальмовой крыши

Такой вариант кровли отличается от привычных одно- и двускатных наличием четырех скатов. При этом:

  • традиционно термин подразумевает два ската трапецевидной и два – треугольной формы. Треугольные скаты именуются вальмами;
  • треугольные скаты могут доходить от конька до карниза (нижней части кровли, примыкающей к стенам) или заканчиваться раньше. Второй вариант называется полувальмовой или голландской кровлей. Разновидностью такой конструкции считается расположение вальмы в виде трапеции не от конька до середины или трети высоты кровельной части, а от середины или нижней трети до карниза. В этом случае образуются небольшие фронтоны, используемые для устройства окон;
  • если конек вальмовой крыши «схлопывается в точку», то есть все четыре ската имеют форму равнобедренных треугольников с общей вершиной, а сама кровля превращается в пирамиду с четырехугольных основанием, такая конструкция именуется шатровой;
  • обычно скаты имеют одинаковый угол уклона, но при разном наклоне элементов возникает более сложная конфигурация, которую считают ломаной или мансардной;
  • выделяют также конструкции с врезками и шпицами. В зависимости от формы основного (наиболее крупного) элемента, кровля может считаться вальмовой или многоскатной (шпицевой).

Чем больше элементов кровли, чем сильнее разница между отдельными частями и чем больше расчетов приходится проводить для правильного проектирования, тем реже непрофессиональные строители берутся за возведение вальмовой крыши своими руками. Однако сложные конфигурации смотрятся очень эффектно, особенно на здания сложной геометрии.

Конструктивные особенности вальмовой крыши

Наличие четырех скатов, наклоненных к каждой стороне дома, обеспечивают конструкции обтекаемую форму и, соответственно, высокую сопротивляемость ветровой нагрузке. Поэтому в регионах с частыми и сильными ветрами такая конструкция является весьма распространенной.

Для снежных районов такая кровля тоже вполне приемлема, так как с нее легко скатываются массы снега, практически не нагружая несущие конструкции крыши.

Но если снега выпадает очень много, а угол наклона при этом высокий, то возможно его схождение лавиной. В этом случае для обеспечения безопасности людей лучше предусмотреть установку снегозадержателей, которые смогут регулировать этот процесс.

С классической двускатной крышей вальмовую кровлю роднит наличие двух длинных боковых скатов, а отличает отсутствие фронтонов, вместо которых устраиваются две наклонные треугольные плоскости, направленные к карнизу.

Еще одной конструктивной особенностью является наличие двух вершин, для соединения которых укладывается конек, но в шатровых крышах его нет, так как все вершины треугольников сходятся в одной точке.

Вальмовые крыши имеют достаточно большое видовое разнообразие. В классическом варианте кровля спускается к карнизу, но не всегда.

Если же вальма (треугольный элемент крыши) делается только в верхней части конструкции, то такая кровля называется полувальмовой.

Особняком можно выделить «датские крыши», характерным признаком которых является то, что в верхней трети крыши имеется маленький фронтон с опорой на стропила.

Это позволяет рационально использовать эти конструктивные особенности, например, для устройства окон или вентиляционных элементов. Большие преимущества предоставляются владельцам домов, остановившим свой выбор на такой кровле при обустройстве мансардного уровня.

Почему крыша вальмовая?

Непосредственно слово «вальм» имеет финское происхождение и буквально переводится как «стог сена». В конструкции такой крыши вальмой чаще всего называют треугольный элемент кровли, который примыкает к торцевой части здания.

Но встречается и другое определение вальмы, исходя из которого так называют ребра, то есть конструктивный элемент кровли, образуемый двумя смежными плоскостями, чаще всего треугольной и трапециевидной.

Таким образом получается, что вальмовыми можно называть крыши, скаты которых ограничены такими ребрами и, соответственно, такую кровлю можно считать противоположной другой форме конструкции – ендовой, в которой также имеется наклонное «ребро», но не с внешним углом, а с внутренним.

Иногда можно встретить и другое название вальмовой крыши: конверт, появившееся, скорее всего, из-за своеобразной геометрии конструкции, напоминающей по форме и линиям почтовое отправление.

Карнизная часть вальмовой крыши всегда имеет небольшой свес, который придает завершенный вид кровле и выполняет функцию защиты стен дома от осадков. А другое альтернативное название — четырехскатная крыша — совсем простое, полученное по числу скатов.

Элементы вальмовой крыши

Кроме геометрически правильных линий, крыша с вальмами – это весьма надежная и практичная кровля. В отличие от двускатных практически не подвержена деформациям, например, во время сильных ветровых нагрузок, обеспечивает надежную защиту от любых видов осадков.

Но, несмотря на достаточно простую по форме конструкцию, устройство вальмовой крыши является делом достаточно сложным, особенно в случае самостоятельного выполнения работ.

И главная проблема связана, прежде всего, с возведением стропильной системы, которая не имеет вертикальных опор.

Ее конструкцию составляют два вида знакомых геометрических фигур:

  • трапеция, форма которой зависит от соотношения конька и карнизного свеса,
  • треугольник, который становится альтернативой фронтону, но в отличие от него обязательно устраивается под определенным углом к горизонту таким образом, чтобы он формировал вместе с трапециевидными элементами общий угол.

В большей мере именно в такой конструктивной особенности крыши и состоит основная сложность при ее возведении, так как использовать для этого обычный способ, каким устраивают скаты, не получится из-за того, что коньковый элемент не перекрывает полностью дом по длине.

Для создания опоры для стропильных ног вальм их соединяют с углами конька, а в итоге получаются своеобразные диагонали, на которые впоследствии следует установить разные по длине стропы, называемые нарожниками, один конец которых монтируется в районе карниза, а второй – к коньку.

Возведение вальмовой крыши выполняется из элементов:

  • конька, выполняющего функцию сопряжения всех элементов кровли и основной несущей оси конструкции;
  • угловых накосных стропил, соединяющих брус конька и карнизные углы кровли. Являются основными несущими элементами в количестве 4 единиц;
  • стропил, количество которых зависит как от конфигурации, так и от размеров крыши. Отличительной чертой является то, что их длина неодинакова. Опираются на угловые балки перекрытий или специально установленный мауэрлат и крепятся к угловым стропам (ногам);
  • каркаса, рядового и промежуточного. Элементы первого устанавливаются на коньке и спускаются к карнизу, промежуточные также начинаются в верхней части крыши, на коньковом брусе, а заканчиваются на мауэрлате, но следует учесть, что используются только для трапециевидных элементов кровли, на вальмах их нет.

Сравнительная характеристика видов каркаса: шатрового и вальмового

Устройство крыши с вальмами

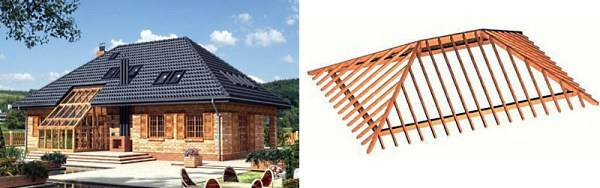

Схема вальмовой крыши. Которая лидирует у застройщиков, имеет четыре ската, из них два треугольных. Эти вальмы крепятся в торцах крыши дома, чтобы соединить карниз и коньковую балку. Передняя и тыловая вальмы строятся в виде трапеции (усеченный треугольник), у них бо?льшая площадь и увеличенный скат. Трапецеидальные вальмы скрепляют конек и карниз с оставшихся сторон.
План Т-образной кровли

Также схемы крыш бывают полувальмовыми, и называются они голландскими. Полувальмы – это когда карнизы боковых скатов находятся выше фронтального и тылового скатов. Голландская крыша чаще всего возводится при оборудовании в мансарде жилой комнаты.

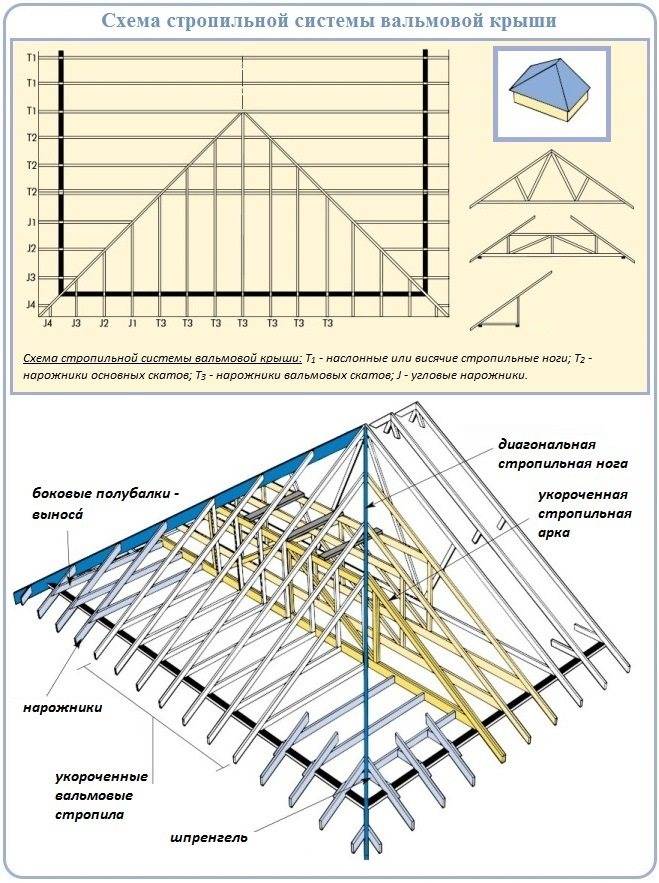

Привычная вальмовая крыша имеет в составе узлы и элементы, собирающиеся в единую конструкцию одним способом, и служащие каркасом для более сложных конструкций. На схеме ниже вальмовая конструкция состоит из таких элементов:

  1. Угловое стропило (позиция №1) устанавливается всегда под меньшим наклоном, чем промежуточные стропила. Для промежуточных и угловых стропил по бокам крыши используют доску размером 50х 15 см;
  2. Короткие стропильные балки (позиция №2) устанавливают на угловых стропилах. Угол наклона должен быть одинаковым с наклоном промежуточных стропил;
  3. Сечение конька (позиция №3) должно быть таким же, что и у самих стропил;
  4. Центральные промежуточные стропила (позиция №4) крепятся на углах коньковой балки с трех сторон;
  5. Промежуточные стропила (позиция №5) – это балки, которые соединяют коньковую балку и обвязочные доски, уложенные по верху крыши. Доски обвязки образуют карниз.

Традиционная крыша по вальмовой схеме

Более подробная схема устройства крыши с вальмовыми элементами – на рисунке ниже:

  1. Конек подпирается стойкой (позиция №1), которая крепится в месте соединения встречной пары стропил и балки конька. Стойки не всегда присутствуют в схеме крыши, но их аналоги должны присутствовать в схеме;
  2. Затяжка (балка потолочного перекрытия, позиция №2) –балка для скрепления стропил между собой;
  3. Кобылка (позиция №3) служит для продолжения свеса, балка кобылки крепится к стропилам. Свес нужен для защиты стен дома от дождя и снега;
  4. Ветровая балка (позиция №4) усиливает стропила с наветренной стороны дома. Эта балка может устанавливаться и с нескольких сторон;
  5. Нарожник (короткое стропило, позиция No5) крепят нарожник к угловой стропильной балке;
  6. Мауэрлат (позиция №6) – мощный деревянный брус, который служит основой любой крыши;
  7. Шпренгель (позиция №7) усиливает конструкцию крыши и уменьшает нагрузку на стены. Крепится по диагонали между углами дома на мауэрлате;
  8. Подкосы (позиция №8) могут крепиться к стропилам под разными углами. Их количество и угол крепления зависят от наличия или отсутствия мансарды;
  9. Диагональные (боковые стропила, позиция №9) устанавливаются с одного или с обеих торцов кровли;
  10. Прогон (позиция №10) – это шаг крепления стропил.

Основные и дополнительные элементы конструкции

Материалы и крепеж

Монтаж 4-скатной кровли — трудоемкий процесс. Он требует удобной организации рабочего места и соблюдения техники безопасности. Все материалы должны находится в удобном доступе. Предварительно нужно провести обработку древесины от гниения и огня. Если пропитка была уже сделана, дерево имеет розоватый цвет.

Пиломатериалы

Для изготовления несущих элементов допускается применять пиломатериалы не ниже 2 сорта. Обрешетку можно сделать из обрезной доски 3 сорта, обязательно очищенной от обзола.

Крепеж

Стропильная система собирается и фиксируется врубками, а также дополнительным крепежом. Стыки усиливаются деревянными или металлическими накладками, зубчатыми пластинами, хомутами, уголками, скобами, резьбовыми креплениями.

Выбор крепежа зависит от материала стен:

В кирпичных и бетонных строениях отсутствуют большие усадочные деформации, поэтому используются жесткие соединения.

Новые деревянные здания подвержены сильной усадке, особенно в первые полгода. Для их компенсации применяются скользящие крепления. Они позволяют деталям крыши свободно перемещаться без критических напряжений.

Для соединения конструкций, испытывающих динамические нагрузки, гвозди предпочтительнее саморезов. Они хорошо работают на изгиб, а значит, стабильно удерживают элементы узла в нужном положении. Саморезы лучше сопротивляются выдергиванию, но боковая нагрузка может привести к их быстрому срезанию.

Рекомендуемая длина нагелей — 120 мм. Для временного крепления используются гвозди 90 мм.

Расчет объема мансардного помещения

Перед началом строительства мансардного этажа, следует проверить чертеж на соответствие правилам СНИП. По нормам 50 % помещения под четырехскатной вальмовой крышей должно иметь отметку потолка 2,5 м.

В полезную площадь входят части мансарды с высотой этажа не менее 2,5 м. Учитываются участки помещения с расстоянием от пола до потолка 1, 5 м при уклоне кровли 30°, 1,1 м – при 45°, 0,5 м – при 60°. Остальные площади помещения с меньшей высотой учитываются в формуле с понижающим коэффициентом 0,7.

Для определения основной части объема мансардного помещения самостоятельно, следует разбить пространство на геометрические фигуры. Формулы для вычисления можно найти в школьных учебниках. Размеры воображаемых фигур берут с чертежей плана, фасада и разрезов. Классическая четырехскатная вальмовая крыша состоит из двух пирамид со смещенным центром и одной усеченной. Объем шатровой четырехскатной крыши вычислить намного проще. Фигура, образуемая каркасом кровли, – правильная пирамида с квадратным основанием.

Вальмовая крыша своими руками пошагово

Стремление сделать крышу своими руками может только приветствоваться, но даже простая двухскатная крыша требует серьезных навыков в работе с элементами деревянного каркаса. Построить вальмовую крышу своими руками с первой попытки, не имея практического опыта, не менее сложно, чем сделать фундамент двухэтажного дома или сложить коробку здания из силикатного кирпича.

Но, к сожалению, другого способа приобрести ценные навыки, как только своими руками поучаствовать в практическом строительстве вальмовой крыши, не существует. Большинство знаний приходится получать через практику, поэтому сведения, приведенные ниже, помогут не совершать грубых ошибок, прежде всего. Для этого подойдет обычная садовая беседка или небольшой сарай, но лучше все же учиться на вальмовой крыше настоящих объектов у реальных мастеров.

Разметка вальмовой кровли ?

Рисунок 2. Разметка вальмовой кровли

Перед тем, как начать строительство вальмовой кровли, понадобится произвести ее разметку. В первую очередь нужно разметить осевую линию, она располагается на верхнем уровне обвязки той стены, которая находится с торца здания.

На следующем этапе необходимо произвести грамотное измерение половинной толщины доски коньковой, а еще сделать разметку местоположения первой заготовки стропильной системы промежуточного вида. В дальнейшем разметочную рейку одним концом нужно приложить к размеченной линии для первой заготовки стропил, а на другой конец перекинуть линию боковой внутренней стенки, она будет служить отметкой для размещения промежуточной заготовки системы стропил.

Точность длины свеса стропил можно уточнить при помощи переноса разметочной рейки на ту линию, которая идентична внешнему контуру той же стены, причем конец второй рейки нужно поставить на образовавшийся свес кровли.

Рисунок 3. Пример конструкции вальмовой кровли

Затем нужно разметить местоположение второй детали стропил центрального промежуточного вида. С этой целью рейку нужно расположить на краю боковой стенки, отметить на ней верное расположение той стропильной заготовки, которую предполагается расположить между боковой стенкой и верхним концом обвязки, что и предусматривается схемой вальмовой крыши.

В остальных углах здания нужно проделать те же действия, это позволит грамотно и точно выполнить разметку всех деталей центровой части системы стропил и сделать коньковую доску точных размеров.

Основное преимущество такой процедуры разметки заключается в том, что конструкция вальмовой кровли и ее устройство будут спроектированы без построения гипотез о том, нужно ли организовывать опускание стропильных угловых деталей, потому что вся стропильная система будет впоследствии собрана из одного материала, обладающего единой шириной и одинаковым сечением.

Рисунок 4. Пример устройства конструкции вальмовой кровли

За счет использования в системе стропил вальмовой крыши одинаковых досок размера 150x50 мм конструкция крыши получается такой, что верхние части деталей стропил располагаются чуть выше верхних частей угловых деталей. В итоге между стропилами и материалом кровли образуется промежуток, который способствует дополнительной циркуляции воздуха на чердаке.

Ввиду того, что все детали стропильной системы, на которых ведется строительство вальмовой крыши, по форме являются треугольниками, их самый верный расчет можно сделать при помощи теоремы Пифагора, о которой велась речь выше.

Виды кровельных покрытий

При определении используемого материала для определенного вида кровли, учитывается угол наклона поверхностей.

Черепица

Наиболее распространенный материал при устройстве кровли подобного типа. Черепица бывает цементной, керамической, мягкой битумной, металлической.

Шифер

Применим ко всем видам вальмовых кровель. На выбор вида материала влияет тип чердачного помещения. Если планируется создание мансарды, от металлического шифера (профилированных листов) лучше отказаться. Оптимальным для жилых помещений является еврошифер, состоящий из стеклоткани и битумной пропитки. Минусом его считается только высокая стоимость.

Монтаж стропильной конструкции в общих чертах

  • Устанавливаются вертикальные опоры, функция которых заключается в поддержке конькового бруса (прогона).
  • Для закрепления коньковых стоек к центральной балке используется система откосов. Эти конструкционные детали, также, как и диагональные стропила, несут ключевую нагрузку всей системы и от правильности их монтажа зависит надежность и геометрическая рациональность всей вальмовой крыши.
  • Выполняется установка диагональных стропил, в качестве материала которых может быть использована обрезная доска сечением 50 х 150 мм. Диагональные элементы должны быть одинаковой длины, поскольку с их помощью регулируется кровельный свес.
  • Свесы формируются длиной 50-60 см – это усредненный стандарт. В местностях, где на крыши будут оказываться постоянные ветровые нагрузки, допускается устройство 1-метровых свесов.

Принцип устройства вальмовой стропильной системы подразумевает первоочередной монтаж накосных стропил, далее наступает черед рядовых элементов, устанавливаемых с определенным шагом. Его величина зависит от ширины теплоизоляционных плит, которые также являются частью кровельного пирога. Обычно шаг рядовых стропил равен 60 см. К коньковому брусу и мауэрлату эти детали системы крепятся способом врубки, а для более надежного монтажа дополнительно фиксируются с применением верхних стяжек и ригелей.

Вентиляция чердачного пространства холодный чердак

Воздух под всей поверхностью кровли между профнастилом и слоем теплоизоляции должен циркулировать снизу — вверх.

При возведении дома лучше сразу определиться с типом мансарды, чтобы установить необходимые элементы в процессе строительства. Независимо от проделанной работы, теплую мансарду необходимо проветривать, если не предусмотрена система вентиляции. Удалять излишки влаги из отапливаемого помещения помогут аэраторы, которые устанавливают на кровле дома.

Суть воздушной циркуляции

Не забудьте также утеплить мансардные окна на зиму. Рассмотрим далее, как своими силами производится вентиляция вальмовой кровли холодного чердака. Вентиляция чердака с вальмовой крышей намного сложнее, поскольку данный тип кровли четырехскатный и не имеет фронтонов.

Поэтому вход воздуха под нее должен находится снизу в подшиве, а выход вверху у конька кровли. Если софит подшив изготавливается из досок или ПВХ панелей, то их можно прибить с зазором для лучшего продувания воздухом всего подкровельного пространства.

Если подшивка уже смонтирована и выполнена без зазоров, то следует установить решетки через 1 метр по всему периметру вальмовой кровли. Верхние отверстия для выхода воздуха делаются ближе к коньку кровли. Если кровля у деревянного дома двускатная, то можно в верхней части холодного треугольника самостоятельно сделать вентиляционные отверстия с противоположных сторон фронтонов.

Создание вентиляции на кровле из профнастила

Необходимость утепления чердака для обеспечения комфортной атмосферы в доме зимой вряд ли кто-либо будет оспаривать. А вот почему-то о вентиляции в целях сохранения постоянства температурного режима многие забывают.

Между тем правильная вентиляция чердака не только поддерживает постоянство микроклимата, но и способствует увеличению срока эксплуатации крыши, предотвращает появление очагов плесени и грибка. Грамотно продуманная вентиляция так же важна, как и хорошая теплоизоляция.

Вентиляция — важный этап проектирования, позволяющий регулировать теплообмен.

Летом крыша раскаляется до градусов, и жгучий воздух попадает в дом. Но это не единственный повод для беспокойства. В прохладный период на утепленных перекрытиях скапливается конденсат, разрушающий дерево. Избежать преждевременного износа стропил поможет проветривание.

Как видите, вопрос обустройства надежной системы воздухообмена действительно важен. Чердак может быть холодным и теплым. Первый вариант — традиционный. В этом случае стропильная система никак не защищена, поскольку утеплено лишь перекрытие. Второй — отголосок советского периода, преследующий единственную цель — защиту инженерных коммуникаций.

Вентиляция холодных чердаков должна быть регулируемой. Для этого необходимо не закрывать обрешетку и стропила. В качестве альтернативы может выступать зашивка с зазорами, обеспечивающими беспрепятственную циркуляцию воздуха.

Как сделать вентиляцию чердака в частном доме?

Если же на крышу уложен ондулин или шифер при отсутствии ветро- и пароизоляционных пленок , можно не беспокоиться — воздух свободно проникает между волнами кровли внутрь чердака и выходит наружу

Это важно! Металлочерепица также проветривается, но может образовывать конденсат, а значит, настил пленки становится обязательным. Если крыша двухскатная, то вентиляционные каналы располагают во фронтонах. Довольно действенное решение — неплотно прилегающая зашивка деревянных свесов

Равномерное распределение узких щелей способствует эффективному проветриванию всего чердака

Довольно действенное решение — неплотно прилегающая зашивка деревянных свесов. Равномерное распределение узких щелей способствует эффективному проветриванию всего чердака.

Конструкция вальмовой крыши

Описание стропил конструкции вальмовой крыши.

Как уже писалось выше, вальмовые крыши довольно интересные по своей конструкции. Один из компонентов – пара обычных скатов – стандартный атрибут практически любой крыши. Второй элемент как-раз и придает этому типу кровли неповторимость: не закрывающие в длину площадь дома скаты отлично компенсируются парой скатов.

Чертеж вальмовой кровли составляется при помощи разметочной рейки и таблицы Пифагора. Созданная по всем правилам схема дает возможность делать надрезы из стропил своими руками и провести монтаж такой необычной конструкции в одиночку.

При выполнении конструкции нужно соблюдать ряд принципов и правил:

  1. Не стоит забывать о более крутом наклоне промежуточных компонентов по сравнению с угловыми. Из этого делается вывод, что используемые доски должны быть не менее 50х150 мм.
  2. Монтаж коротких деталей осуществляется к угловым элементам стропил, а не к коньковой доске.
  3. Воплощая в жизнь чертеж вальмовой крыши, нужно учитывать, что, для того чтобы построить коньковую систему и каркас, применяются одни и те же материалы.
  4. При возведении задействуются промежуточные (центральные) стропила, которые крепятся к краям коньковой доски.
  5. Центральные вальмовые стропила нужно упереть в верхний конец обвязки и коньковую доску.

Беседка с четырехскатной крышей

Беседка с вальмовой кровлей станет эталоном дизайнерского решения, а при условии грамотного расчёта и обустройства будет отличаться надёжностью и долговечностью эксплуатации. Собрать четырехскатную крышу будет несложно собственноручно. Такая конструкция подходит для беседки в виде прямоугольника или квадрата. Первый вариант представляет собой сборку вальмовой конструкции с двумя треугольными и таким же количеством трапециевидных скатов. Второй вариант — это шатровая вальмовая крыша, состоящая из 4 равнобедренных треугольных скатов.

Вальмовая крыша для квадратной беседки состоит из четырех одинаковых треугольных секций

Четырехскатная кровля является прекрасным выбором при строительстве беседки, поскольку она допускает применение любых кровельных покрытий, а удобная конструкция обеспечивает свободный угол обзора, её легко можно обустроить, например, в китайском стиле, добавив свесам длины и несколько изогнутых диагональных стропил.

На подготовительном этапе работы делается чертёж будущей крыши с учётом основных факторов:

  • веса всех стропил и их дополнительных элементов;
  • массы кровельного покрытия и гидроизоляции;
  • уровня климатических нагрузок, слоя снежных масс;
  • веса строителей, обслуживающих крышу;
  • нагрузки от оборудования, которое планируется установить на стропильной системе.

От того, каким будет наклон скатов и какие материалы выбраны для покрытия кровли, напрямую зависят особенности установки, например, шаг расположения реек обрешётки и стропильной системы. И всё это сказывается на общем весе постройки.

Продлить срок службы деревянной беседки можно, предварительно обработав все её элементы специальными антисептическими пропитками, а также огнезащитным средством. Наносятся все эти составы достаточно просто обычной кистью или валиком.

Опорой для четырехскатной крыши беседки могут быть деревянные, кирпичные стены либо стойки опорного каркаса. Если в работе используется кирпич, то конструкция получится капитальной и потребует возведения прочного фундамента, способного выдерживать большие нагрузки. Строительство вальмовой крыши на такой беседке в целом сходно с установкой кровли на жилом доме или другом крупногабаритном строении.

Небольшие вальмовые крыши можно собирать на опорах из столбов, которые предварительно следует хорошо закрепить

Если же беседка устанавливается на деревянные столбы, то следует предварительно проверить прочность закрепления её опор, они должны стоять строго вертикально, а для жёсткости и устойчивости каркаса снизу их перевязывают перемычками. Сверху тоже монтируются перемычки, которые будут являться обвязкой под скатную конструкцию. Из-за высокой нагрузки опоры могут постепенно разойтись, поэтому рекомендуется заранее скрепить их на верхних концах с помощью диагональных перемычек, а в местах стыковки проложить деревянные или стальные накладки.

Пошаговая инструкция по установке вальмовой крыши для беседки

  1. Сначала крепят коньковый брус со специальными подкосами и вертикальными опорами.

  2. Далее для формирования кровельных скатов укладывают диагональные стропила. Этот этап предполагает возможность увеличения длины свесов с помощью накладных досок – «кобылок», которые удлиняют накосные стропила.
  3. Затем выполняют монтаж центральных и промежуточных стропил и нарожников.

  4. Для защиты деревянных элементов от воздействия влаги поверх стропил укладывают покрытие из гидроизоляционной мембраны.
  5. На слой гидроизоляции монтируют обрешётку, а при необходимости оборудования дополнительной вентиляции устанавливают и контробрешётку.

  6. На завершающем этапе работы крепят кровельный материал.

Шатровую крышу собирают так же, как и обычную вальмовую, исключая монтаж конькового бруса. При этом производится связка диагональных стропил в коньковый узел.

Видео: строительство беседки и барбекю своими руками

Недостаток опыта строительства кровельных конструкций может негативно сказаться на качестве будущей крыше и степени защиты всего сооружения, поэтому для выполнения подобного рода работ рекомендуется обратиться к профессиональным строительным бригадам. При правильном подходе вальмовая крыша станет прекрасной архитектурной конструкцией дома, беседки и любых других построек.

Устраиваем крышу: порядок работы

  • Первым делом нужно уложить мауэрлат. Это брус или бревно, уложенное сверху по периметру наружной стены. Разместите их на фронтоны и парапет дома.
  • После этого устанавливается 7-метровый коньковый прогон. Для такой работы понадобятся временные стойки, на которые и укладывается данный элемент. Далее, прогон сшивается с помощью двух деревянных накладок. Параллельно можно начинать сборку стропильных ферм с последующим закреплением на коньковом прогоне. Также устанавливаются ригели с нижней и верхней стороны. Для расчета площади сечения ригелей должны учитываться растягивающие и изгибающие усилия. Первые передаются от стропильных ног, а вторые – от пола и потолка. Стандартное сечение доски ригелей должно составлять 240х40 миллиметров. Эти элементы используются для конькового прогона и накосных стропил. При этом стропильная доска обычно имеет длину в 6,9 погонных метров. Для сшивания досок используется шахматный порядок. Помимо ригелей на деревянных фермах устанавливают вертикальные бабки в 5,5 погонных метров от затяжки до ригеля.

Для постройки вальм, уприте накосные стропила в коньковый прогон. Рекомендуем использовать два разных способа: для левой вальмы используются две деревянные накладки. Они нужны для соединения центральной стропильной ноги с коньком. Параллельно с этим нужно сделать составной центральную стропильную ногу правой вальмы. При этом коньковый прогон должен быть установлен внутри.
В последнюю очередь осуществляется монтаж слухового окна. Чертеж вальмовой крыши предусматривал наличие двускатного декоративного элемента. Нижний ригель выполняет функции конькового прогона для окна. После установки нарожников, можно приступать к установке фронтальных составных прогонов. В качестве материала лучше всего использовать доску. Не забывайте о прокладке из вспененного полиэтилена.


Перед началом работ нужно решить, как соорудить вальмовую крышу наибольшей устойчивости. Напомним, что дом расположен на довольно ветреной местности. В качестве дополнительной защиты выступают консольные прогоны, скрепляющие все стропильные фермы друг с другом. Для этого необходимо взять доску с сечением 150х25 миллиметров. Установив консольные прогоны, можно демонтировать временные стойки для конькового прогона.

Особенности расчета
